弯曲件展开长度的计算

折弯展开计算公式
1.V型折弯计算公式：
V型折弯是最简单的一种折弯方式，常见于薄板的折弯加工。

展开长度的计算公式如下：
展开长度=折弯线长度×π×弯曲角度/180
其中，折弯线长度指的是两个折弯边缘之间的直线距离，弯曲角度指的是两个折弯边之间的夹角，π是一个常数，约等于3.14
2.U型折弯计算公式：
U型折弯是将平板折弯成U形的一种方式，常见于制作箱体或管道。

展开长度的计算公式如下：
展开长度=π×R×弯曲角度/180+2×t×弯曲角度/180
其中，R是U型折弯的半径，t是平板的厚度。

3.槽型折弯计算公式：
槽型折弯是在平板上制作一条槽，将其折弯成一种特定形状的方式，常见于制作复杂曲线形状的零件。

展开长度的计算公式如下：展开长度=(2×L×e/h+π×R)×弯曲角度/180
其中，L是槽的长度，e是槽的宽度，h是平板的厚度，R是槽的曲率半径。

需要注意的是，这些折弯展开计算公式只是一种近似的计算方法，实际折弯过程中还会受到材料的弹性变形、弯曲工具的半径等因素的影响，因此在实际应用中还需要根据实际情况进行调整和修正。

各种折弯特征展开系数工科在工程领域中，折弯是一种常见的金属成形技术，通过对金属材料进行弯曲来实现设计要求的形状和功能。

折弯特征展开系数是指在折弯过程中，为了保持金属材料的弯曲形式不改变，需要在原材料的展开图样上进行所需的尺寸调整。

因此，折弯特征展开系数在工程设计中具有重要的意义。

折弯特征展开系数的计算方法有多种，不同的计算方法适用于不同的折弯形状和材料。

下面将介绍几种常见的折弯特征展开系数的计算方法和应用。

1.弯曲长度法弯曲长度法是一种常见的计算折弯特征展开系数的方法，适用于细长的材料的折弯计算。

该方法的计算公式为：展开长度=弯曲长度×弧度展开长度指的是金属材料在折弯前的展开长度，弯曲长度指的是金属材料在折弯后的弯曲段的长度，弧度指的是折弯角度的弧度值。

通过该方法计算得到的折弯特征展开系数，可以用于预测折弯后金属材料的展开图样。

2.K-因子法K-因子法是一种常用的计算折弯特征展开系数的方法，适用于较粗厚的材料的折弯计算。

该方法的基本原理是通过测量折弯前和折弯后的长度差异，来计算折弯特征展开系数。

K-因子是一个与材料的物理性质和金属折弯工艺有关的系数，不同的材料和工艺会有不同的K-因子。

3.CAD软件模拟法现代工程设计中，计算机辅助设计（CAD）软件已经成为不可或缺的工具。

通过使用CAD软件中的模拟功能，可以模拟金属材料的弯曲过程，并根据所需的形状和尺寸来计算折弯特征展开系数。

这种方法的优势在于可以准确地预测折弯后的尺寸和形状，并进行精确的设计。

工程领域中的不同折弯特征展开系数计算方法和应用有助于实现精确的设计和制造。

对于不同的折弯需求和材料，需要根据实际情况选择合适的计算方法，并结合实际工程中的实验和模拟结果来确定最终的设计参数。

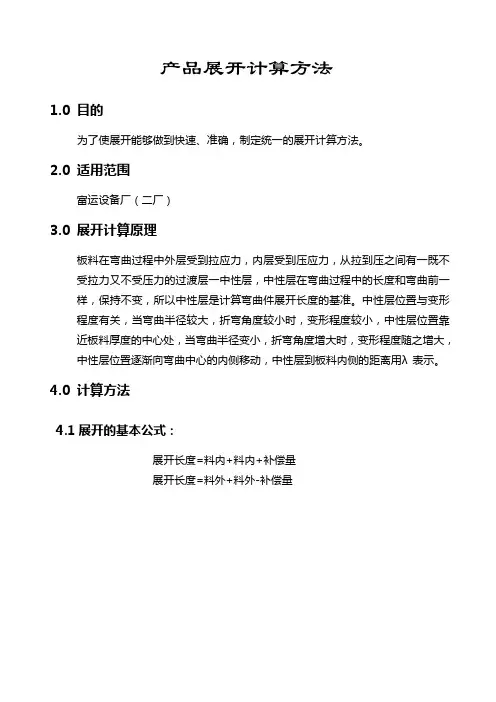

产品展开计算方法1.0目的为了使展开能够做到快速、准确，制定统一的展开计算方法。

2.0适用范围富运设备厂（二厂）3.0展开计算原理板料在弯曲过程中外层受到拉应力，内层受到压应力，从拉到压之间有一既不受拉力又不受压力的过渡层一中性层，中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。

中性层位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处，当弯曲半径变小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的内侧移动，中性层到板料内侧的距离用λ表示。

4.0计算方法4.1展开的基本公式：展开长度=料内+料内+补偿量展开长度=料外+料外-补偿量4.2 冲朱嘴预冲底孔表（根据日东现有模具配置）4.3压铆紧固件系列预冲底孔表类产品）5、预开底孔5．1.展开过程中，除了对外形展开以外，对一些比如抽牙(翻边)攻丝，攻牙（挤牙.切削）翻边胀铆螺母（Z类产品）.花齿压铆螺母（S类产品）.压铆螺钉（FH类产品）.压铆螺钉（NY类产品）. 压铆螺母柱（SO、BSO、SOO、SOPC类产品）（注意3.5M3与M3底孔的差异）.展开过程中，要先进行预开底孔（详细见附表五）6.开工艺孔：对于一些精度要求不高,需焊接打磨的产品,折弯转角处我们可以开一个折弯工艺孔，大小由板厚来决定，要比板厚大一些，也不宜过大，编程过程中尽量选用已使用过的合适的模具。

（便于减少模具及加工时间）。

6.1 图有三种情况：全包、半包、搭边。

①所有搭边关系的，无需开工艺孔；②对于有包边板厚T〈1.5mm,无需开工艺孔；③对于有包边且板厚T≥1.5mm，需在转角处加开工艺孔。

工艺孔有两种方式：圆和U形；长圆孔的圆心在折弯线上。

如图a.b所示1.展开后为线段的部分，将其处理成下图所示工艺孔形式：如图c所示工艺孔宽度取0.5(LASER)或2.0(NCT)。

1.1.当抽形边缘与折弯边（内尺寸）距离小于2.0mm，则会影响折弯加工，此时，相应折弯变形区作割孔处理或更改抽形尺寸，如附图e所示：1)在下列情况下，一律不允许开工艺孔：①有外观面或装配关系要求，未经客户允许的工件；②单独出货，未经客户允许的散件。

钣金展开计算方法
展开的计算方法
板材在弯曲过程中外层受到拉应力，内部受到压应力，从拉到压之间有一处不受拉力又不受压力的过渡层——中性层，中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。

中性层位置与变形过程有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板材料厚度的中心处，当弯曲半径变小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的内侧移动，中性层
到板材料内侧的距离用λ表示。

展开的基本公式：
展开长度=料内+料内+补偿量。

五金模具产品展开回单计算公式一、弯曲件展开长度计算。

1. 直角弯曲（90°弯曲）- 对于厚度为t的板料，弯曲内半径为r时，弯曲件展开长度L的计算公式为：- 当r/t≥0.5时，L = l_1 + l_2 - 0.4t，其中l_1和l_2分别为弯曲件直边部分的长度。

- 当r/t＜0.5时，L = l_1 + l_2 - 0.5t。

2. 多角弯曲件。

- 对于有多个弯曲角的弯曲件，先分别计算每个弯曲部分的展开长度，然后将各直边部分长度相加。

例如，有两个90°弯曲角的弯曲件，内弯曲半径均为r，厚度为t，直边长度分别为l_1、l_2和l_3。

- 当r/t≥0.5时，展开长度L=l_1 + l_2 + l_3 - 2×0.4t。

- 当r/t＜0.5时，展开长度L = l_1 + l_2 + l_3 - 2×0.5t。

二、拉伸件展开尺寸计算。

1. 无凸缘圆筒形拉伸件。

- 对于直径为d、高度为h、底部圆角半径为r的无凸缘圆筒形拉伸件，毛坯直径D的计算公式为：- D=√(d^2)+4dh - 1.72dr - 0.56r^{2}。

2. 有凸缘圆筒形拉伸件。

- 对于凸缘直径为d_f、筒部直径为d、筒部高度为h、底部圆角半径为r的有凸缘圆筒形拉伸件，毛坯直径D的计算公式为：- D=√(d_f)^2+4dh - 3.44dr - 0.56r^2。

三、翻边件展开尺寸计算。

1. 圆孔翻边。

- 对于圆孔翻边，预冲孔直径d_0的计算。

设翻边后孔的直径为D，翻边高度为h，材料厚度为t，翻边系数为K（K = d_0/D）。

- 当h≤(D - d_0)/2时，d_0 = D - 2h。

- 当h>(D - d_0)/2时，d_0 = D√(1 - frac{h){D}(1 - K)}，其中翻边系数K一般根据材料的塑性和翻边工艺条件取值，常见材料的K值在手册中可查。

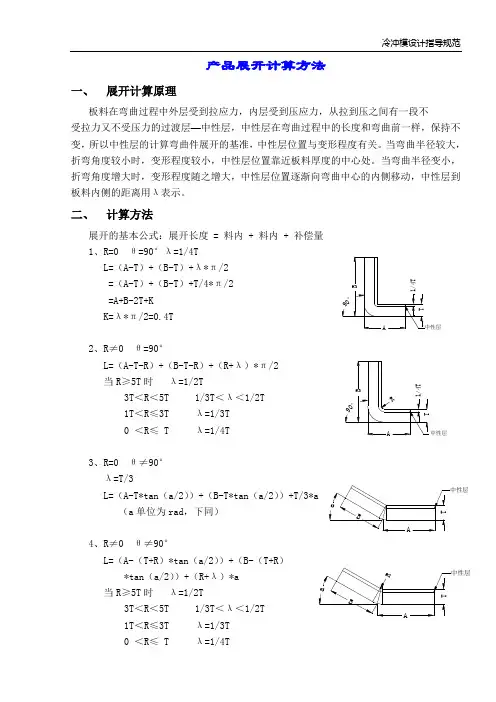

产品展开计算方法
一、展开计算原理
板料在弯曲过程中外层受到拉应力，内层受到压应力，从拉到压之间有一段不
受拉力又不受压力的过渡层—中性层，中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层的计算弯曲件展开的基准，中性层位置与变形程度有关。

当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处。

当弯曲半径变小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的内侧移动，中性层到板料内侧的距离用λ表示。

二、计算方法
1、R=0 θ=90
L=（A-T）+
=（A-T）+
=A+B-2T+K
K=λ*π
2、R≠0 θ=90
L=（A-T-R）
当R≥5T时
3T＜R＜
1T＜R≤
0 ＜R≤
3、R=0 θ≠90
λ=T/3
L=（A-T*tan
（a
4、R≠0 θ≠
L=（A-（T+R
*tan（
当R≥5T时
3T＜R＜
1T＜R≤
0 ＜R≤
MAX
展开与弯曲一致，圆角处展开按保留抽高为H=H MAX，
冷冲模设计指导规范备注：
A：标注公差的尺寸设计值，取上下极限尺寸的中间值作设计标准值。

B：孔径设计值，圆孔直径小数点取一位（以配合冲头加工方便性），例：3.81取3.9。

C：产品图中未作特别标注的圆角，一般按R=0展开。

附件1：常见抽牙预冲孔孔径一览表。

折弯展开尺寸的计算在工程设计和制造中，折弯是一种常见的加工工艺。

折弯可以通过给材料施加外力来改变其形状，并且可以在不断发展的折弯机和工艺技术的帮助下实现更加复杂和精确的加工。

在折弯过程中，我们通常需要计算展开尺寸，以便确定折弯前材料的初始形状和尺寸。

这对于精确地制定折弯程序和加工设备非常重要。

下面将介绍几种常用的折弯展开尺寸计算方法。

1.弯曲公式法弯曲公式法是应用最广泛的计算折弯展开尺寸的方法之一、根据该方法，可以通过测量折弯角度、材料的弹性模量和材料的弯曲半径来计算展开尺寸。

公式：展开长度=弧长x弯曲角度/弧度其中，展开长度是指经过折弯后的材料长度，弧长是指折弯前材料的长度，弯曲角度是指折弯的角度，弧度是指弯曲角度转换成弧度制的值。

2.数值模拟法数值模拟法是一种利用计算机模拟折弯过程来计算展开尺寸的方法。

该方法可以通过建立有限元模型，在计算机上模拟材料的变形和力学行为，从而得到折弯后的展开尺寸。

数值模拟法需要根据材料的性质和折弯机的参数来进行参数化建模，并在模拟过程中进行实时监测和调整。

该方法可以提供更加准确和可靠的展开尺寸计算结果，尤其适用于复杂形状的折弯件。

3.经验公式法经验公式法是一种基于经验的折弯展开尺寸计算方法。

该方法通过观察和总结实际折弯件的加工经验，建立适用于特定材料和折弯机的公式。

经验公式法可以根据折弯角度、材料的机械性能和折弯件的几何形状来计算展开尺寸。

虽然经验公式法在计算精度上可能不如其他方法，但它具有操作简便和实用性强的优点。

总结：以上是几种常用的折弯展开尺寸计算方法，其中弯曲公式法、数值模拟法和经验公式法是应用较广的方法。

在实际应用中，我们可以根据具体情况选择合适的方法，以确保折弯件的加工质量和精度。

无论使用哪种方法，都需要在计算展开尺寸之前进行材料的实际测量和力学性能测试。

此外，工作人员还应熟悉折弯设备的操作原理和规范要求，以确保折弯过程的安全和稳定。

通过正确计算折弯展开尺寸，我们可以更好地控制材料的形状和尺寸，从而提高制造效率和产品质量。

一、弯曲件展开长度的计算方法
1 板材
⑴r/t<0.5时(r为折弯内圆半径，t为材料厚度)
对于r/t<0.5的弯曲件，变形区截面变形严重，厚度减薄量大且不安定因素稳定，很难计算展开长度，通常依据体积不变条件求出展开长度的理论公式，在考虑直边伸长变形和板厚减薄等影响因素，适当进行修正：
表1
⑵r/t>0.5时
弯曲件展开长度为直线段与弯曲段之总和L=a+b+C，直边a、b长度不变，弯曲段C的长度按中性层计算C=ω/180π（r+Kt）其中ω为弯曲角度，K为中性层位移系数。

⑶卷圆
卷圆的展开长度也按中性层位移系数计算，L=A+a/180π(r+Kt)
表3 K值表
2铁线
⑴r/d<0.5时(r为折弯内圆半径，d为线径)
铁线的展开长度计算沿用板材的方法(见表1)；
⑵r/d>0.5时
展开长度也按中性层位移系数计算
表4 K值表
3管材：
管材的弯曲工艺性差，中性层系数难以准确确定且r/d的值远大于0.5，所以让中性层系数K=0.5，展开长度就等于管的中心线长度。

展开的计算法
板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.
展开的基本公式:
展开长度=料内+料内+补偿量。
