5通风与空调工程施工图预算1

  • 格式：ppt
  • 大小：1.23 MB
  • 文档页数：92

下载文档原格式

  / 92

合集下载

空调工程费用预算

空调工程费用预算

空调工程费用预算1.按国家有关工程定额进行工程预算2.安装工程预算造价的确定原理安装工程与其它建筑产品一样，是由许多部分组成的复杂综合体，因此，就整个工程进行计价是很困难的，也可以说是办不到的。

这就需要借助于某种方法对整个工程（产品）进行必要的分解，经过逐步分解，寻找出一种能够用较为简单的施工过程生产出来，而且可以用适当的计量单位测定或计算的基本构造要素，然后分别计算其工程量及价值。

这样计算出来的价值总和，就是安装工程的直接费。

最后，再按照国家或地区规定的取费标准，以直接费或直接费中的人工工资总额为基数；依据一定的计算次序，分别计算出间接费、计划利润及税金等，它们加起来的和数就是安装工程的预算价格。

因此，建筑安装工程造价的确定原理是：将一个庞大的建设项目，先由大到小，层层分解，逐项计算后，再由小到大，逐个汇总而求得其造价。

3.基本建设项目的划分一个基本建设项目，可以根据设计文件和有关规定，按不同类别、不同层次划分为单项工程、单位工程、分部工程、分项工程。

（1）建设项目一般指具有计划任务书和总体设计文件的基本建设单位，在经济上实行独立核算，在行政上具有独立的组织形式，并实行统一管理者称为建设项目（如一个医院，一所学校等）。

一个建设项目可以有一个或几个单项工程。

（2）单项工程单项工程也称“工程项目”；是在建设项目中具有独立的设计文件，建成后可以独立发挥设计规定的使用功能的工程（如办公楼、住宅楼等）。

它由许多单位工程所组成。

（3）单位工程指具有独立设计，可独立组织施工，但建成后一般不能独立发挥使用效益的工程。

如建筑工程中的“土建工程”“室内给排水工程”、“空调工程”、“电气工程”等。

单位工程仍然难以计价，要进一步分解为若干分部工程。

（4）分部工程把单位工程按照部位、材料和工种的不同进一步分解出来的工程，叫分部工程。

如管道安装工程中的室内管道安装与室外管道安装：通风工程中的风管制作与安装：阀门安装等。

但分部工程仍不好计价，例：就管道的安装而言，由于管道直径的大小不同，所耗用的人工、材料、零件等也不同。

6. 通风空调工程施工图预算

6. 通风空调工程施工图预算


风管支吊架材料选用表与用料量表
金属风管支、吊架间距


随管径增大，支、吊架间距变小； 垂直风管支、吊架间距不大于同管径的水平管 道的支、吊架间距； 保温管道的支、吊架间距小于同管径的水平管 道的支、吊架间距。
4
风管支架角钢选用表
5
风管卡箍及吊杆材料选用表
6
支、吊、托架用料量表（单位：10m2风管）
34
35
36
37
38
39
40
41
42
风管与部件工程量计算规则
16
除锈、刷油与防腐蚀工程的工程量计算规则
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
风系统工程预算实例
某车间排风系统的平面图、剖面图和系统 轴测图。属局部排风，将工作台上的污 染空气排到室外，保证工作人员的身体 健康。排气罩 到风机为负压吸风段，风 机到风帽为正压排风段。
7
支、吊、托架用料量表（单位：10m2风管）
8
6.2通风空调工程安装工艺

风系统部件安装工艺
风口、阀门、消声器、风帽及罩类

风系统设备安装工艺
通风机、风机盘管、组合式空调机组
9
10
11
12
13
14
6.3工程量计算规则与计价表套用
风系统工程预算编制用定额



风系统工程预算编制中，最常用的是第九册 （通风空调工程GYD-209--2000）， 近期的《全国统一安装工程预算定额》 （GYD-201—2000~GYD-211—2000)与之有 关的分册第一册（设备）、第二册（电气）、 第三册（热力）、第六册（管道）、第八册 （给排水）、第十册（自动化仪表）、第十一 册（刷油、绝热）都可能用到。 近期的地区安装工程预算定额 15

第6章 通风空调工程施工图预算的编制课后题答案[3页]

第6章 通风空调工程施工图预算的编制课后题答案[3页]

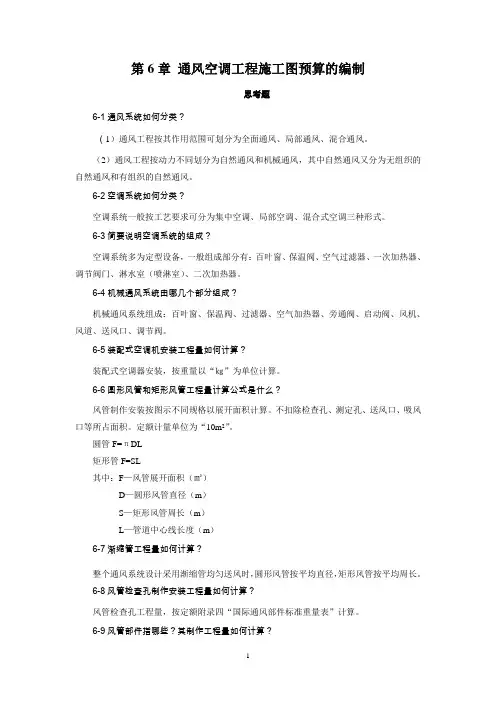

第6章通风空调工程施工图预算的编制思考题6-1通风系统如何分类？（1）通风工程按其作用范围可划分为全面通风、局部通风、混合通风。

（2）通风工程按动力不同划分为自然通风和机械通风，其中自然通风又分为无组织的自然通风和有组织的自然通风。

6-2空调系统如何分类？空调系统一般按工艺要求可分为集中空调、局部空调、混合式空调三种形式。

6-3简要说明空调系统的组成？空调系统多为定型设备，一般组成部分有：百叶窗、保温阀、空气过滤器、一次加热器、调节阀门、淋水室（喷淋室）、二次加热器。

6-4机械通风系统由哪几个部分组成？机械通风系统组成：百叶窗、保温阀、过滤器、空气加热器、旁通阀、启动阀、风机、风道、送风口、调节阀。

6-5装配式空调机安装工程量如何计算？装配式空调器安装，按重量以“㎏”为单位计算。

6-6圆形风管和矩形风管工程量计算公式是什么？风管制作安装按图示不同规格以展开面积计算。

不扣除检查孔、测定孔、送风口、吸风口等所占面积。

定额计量单位为“10m2”。

圆管F=πDL矩形管F=SL其中：F—风管展开面积（㎡）D—圆形风管直径（m）S—矩形风管周长（m）L—管道中心线长度（m）6-7渐缩管工程量如何计算？整个通风系统设计采用渐缩管均匀送风时，圆形风管按平均直径，矩形风管按平均周长。

6-8风管检查孔制作安装工程量如何计算？风管检查孔工程量，按定额附录四“国际通风部件标准重量表”计算。

6-9风管部件指哪些？其制作工程量如何计算？各类阀门、风口及散流器、风帽、罩类、接口及伸缩节、消声器、静压箱等。

工程量计算：1、标准部件的制作，按其成品的质量以“100kg”为计量单位，根据设计型号、规格，按本册定额附录二“国标通风部件标准质量表”计算质量，非标准部件按图示成品质量计算。

部件的安装按图示规格尺寸（周长或直径）以“个”为计量单位，分别执行相应定额。

2、柔性软风管阀门、铝蝶阀、不锈钢蝶阀的安装按图示规格尺寸（周长或直径），以“个”为计量单位。

全国统一安装工程预算定额第九册通风空调工程 GYD-209-2000

全国统一安装工程预算定额第九册通风空调工程 GYD-209-2000

总说明一、《全国统一安装工程预算定额》共分十二册，包括：第一册机械设备安装工程GYD－201－2000；第二册电气设备安装工程GYD－202－2000；第三册热力设备安装工程GYD－203－2000；第四册炉窑砌筑工程GYD－204－2000；第五册静置设备与工艺金属结构制作安装工程GYD－205－2000；第六册工业管道工程GYD－206－2000；第七册消防及安全防范设备安装工程GYD－207－2000；第八册给排水、采暖、燃气工程GYD－208－2000；第九册通风空调工程GYD－209－2000；第十册自动化控制仪表安装工程GYD－210－2000；第十一册刷油、防腐蚀、绝热工程GYD－211－2000；第十二册通信设备及线路工程GYD－212－2000（另行发布）。

二、《全国统一安装工程预算定额》（以下简称本定额）是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是统一全国安装工程预算工程量计算规则、项目划分、计量单位的依据；是编制安装工程地区单位估价表、施工图预算、招标工程标底、确定工程造价的依据；也是编制概算定额（指标）、投资估算的基础；也可作为制订企业定额和投标报价的基础。

三、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。

五、本定额是按下列正常的施工条件进行编制的：1.设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

2.安装工程和土建工程之间的交叉作业正常。

3.安装地点、建筑物、设备基础、预留孔洞等符合安装要求。

4.水、电供应均满足安装施工正常使用。

《安装工程计量与计价》通风空调工程

《安装工程计量与计价》通风空调工程
2）密闭门
3）挡水板
4）滤水器、溢水盘
9.2 通风空调工程施工图预算的编制要点 9.2.1 通风及空调设备及部图件制作安装施工图预算的编制要点
5）金属空调器壳体 6）高、中、低效滤器，净化工作台，风淋室安装 7) 空气幕安装 8) 热空气幕安装：开箱检查、安装、稳固、试运行
9.2 通风空调工程施工图预算的编制要点 9.2.1 通风及空调设备及部图件制作安装施工图预算的编制要点
4）风管项目中，型钢未包括镀锌费，当设计要求镀锌时，另加镀锌费。
9.2 通风空调工程施工图预算的编制要点 9.2.2 通风管道制作安装施图工图预算的编制要点
（3）不锈钢通风管道
1）矩形风管执行本节圆形风管相应项目。
2）不锈钢吊托支架执行本节相应项目。
3）不锈钢板风管、铝板风管制作安装子目中包括管件，但不包括法兰制 作和吊托支架制作安装；法兰和吊托支架应单独列项计算，执行相应子目。
安装工程计量与计价
第九章 通风空调 工程
目录
1 通风空调工程基本知识及施工识图 2 通风空调工程施工图预算的编制要点 3 通风空调工程工程量清单的编制要点 4 通风空调工程工程量清单计价实例
Part 1
通风空调工程基本知识 及施工识图
9.1 通风空调工程基本知识及施工识图
9.1.1 通风空调工程基本知识
通风空调工程施工图是按照国家颁布的、通用的图形符号绘制而 成。通风空调工程常用图例见表9-1。
9.1 通风空调工程基本知识及施工识图
9.1.2 通风空调工程施工图的组成与识图
（1）平面布置图
通风空调工程平面布置图主要表明通风管道平面位置、规格、尺寸， 管道上风口位置、数量、类型以及回风道和送风道位置，空调机、通 风机等设备布置位置、类型，消声器、温度计等安装位置。

5-3_建筑设备安装工程施工图预算编制实例-通风空调(用例题,2014.5.30)解析

5-3_建筑设备安装工程施工图预算编制实例-通风空调(用例题,2014.5.30)解析

（二）使用定额应注意的问题：
1、整个通风系统设计采用渐缩管均匀送风时， 圆形风管按平均直径，矩形风管按平均周 长，套用相应规格子目，其人工应乘以系 数2.5。其换算方法见例1。
例1、某通风系统采用δ=2mm薄钢板圆形渐缩风管均匀送风，风管 大头直径D=880mm、小头直径D=320mm、管长100m，请计算安 装直接费。 解：①首先要计算出风管平均直径D=（880+320）/2=600mm ②计算风管安装工程量=πDL=3.14×0.6×100=188.4㎡=18.84(10㎡) ③查定额基价 直径为600mm的δ=2mm薄钢板圆形风管定额编号为（9-12），基 价为716.52元，其中人工费为227.64元 ④套定额，计算安装直接费。 安装直接费一般情况下等于基价与工程量的乘积。但该系统是圆 形渐缩风管，按定额规定，其人工费应乘以系数2.5。 安装直接费为（716.52－227.64+227.64×2.5）×18.84=19932.34 （元）




（二）空调工程的组成
图6-3所示为某空调系统。从图中可以看出，空调工程由 空气处理设备、风机、风管（道）、送（回）风口、系 统部件等组成。

（1）空调处理设备—对空气进行加热、冷却、加湿、 干燥和过滤等处理，以保证房间内空气的设计参数稳 定在一定范围内。 （2）风机 — 包括通风机和排风机。

（一）通风、空调管道与部件的制作与安装

通风、空调管道与部件制作与安装定额包括薄钢板通 风管道制作安装、净化通风管道及部件制作安装、不 锈钢通风管道及部件制作安装、铝板通风管道及部件 制作安装、塑料通风管道及部件制作安装、玻璃钢通 风管道及部件安装等六大类。
1、薄钢板通风管道制作安装

安装工程计量与计价学习情境五通风空调工程计量与计价

安装工程计量与计价学习情境五通风空调工程计量与计价

• (1)设计施工说明 • 通风与空调施工图的设计说明内容 有建筑概况、设计标准、系统及其 设备安装要求、空调水系统、防排 烟系统、空调冷冻机房等 • ①建筑概况 介绍建筑物的面积、 空调面积、高度和使用功能，对空 调工程的要求。 • ②设计标准 室外气象参数，夏季 和冬季的温湿度及风速。室内设计 标准，即各空调房间夏季和冬季的 设计温度、湿度、新风量要求及噪 音标准等。 • ③空调系统及其设备 对整栋建筑 的空调方式和各空调房间所采用的 空调设备进行简要说明。对空调装 置提出安装要求。
• （二）通风系统的分类 • 1.按通风系统工作的动力不同，通风可分为自然通风和 机械通风两种。 • 自然通风是依靠自然界的动力（风压或热压）来使室内 外的空气进行交换，从而实现室内空气环境的改变。如 下图所示。 • 机械通风就是借助通风机所产生的动力强迫空气沿着设 定的方向流动，进行室内外空气交换的通风方式。
• 1.计算风管展开面积时，其风管长度 的计算，一律以施工图所示中心线长 度为准，包括弯头、三通、变径管、 天圆地方等管件的长度。 • 不扣除风管上检查孔、测定孔、送风 口、吸风口等所占面积，但必须扣除 风阀等通风部件所占长度。 • 风管直径或周长均按施工图所注尺寸 展开，咬口风管的咬口重叠部分及法 兰翻边留量已包括在定额内，不得另 行计算。
• 剖面图主要表示设备和管道的高度
变化情况，并确定设备和管道的标 高、距地面的高度、管道和设备相 互的垂直间距。 • (3)风管系统图 • 表示风管系统在空间位置上的情况， 并反映干管、支管、风口、阀门、 风机等的位置关系，还标有风管尺 寸、标高。与平面图结合可说明系 统全貌。
• (4)工艺图（原理图） • 一般反映空调制冷站制冷原理和冷 冻水、冷却水的工艺流程，使施工 人员对整个水系统或制冷工艺有全 面了解。 • 原理图（即工艺流程图）可不按比 例绘制。 • (5)详图 • 因上述图中未能反映清楚，国家或 地区又无标准图，则用详图进行表 示。 • 例如，同一平面图中多管交叉安装， 须用节点详图表达清楚各管在平面 和高度上的位置关系。

通风、空调工程施工图预算--通风安装工程量计算(含案例)

通风、空调工程施工图预算--通风安装工程量计算(含案例)

通风、空图预算Ø机械排风：利用风机产生的的空气或废气经过消毒之后排至室外。

如下图所示1动力，将室内污浊2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。

2Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。

Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风(P)系统组成，如下图所示。

34Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出。

Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等：见送风系统。

二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

②风管长度计算：一律以施工图所示中心线长度为准。

包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度。

部件长度值按教材表5.2计取。

③风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

风管制作与安装定额不包括：过跨风管的落地支架制安。

按重量另计其费用，使用通风空调分册相关子目。

④净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额，但是，零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费。

安装工程预算讲义之通风、空调施工图预算

安装工程预算讲义之通风、空调施工图预算

二、通风、空调管道与部件制作与安装
1.定额项目划分 通风、空调管道与部件制作与安装定额 包括薄钢板通风管道制作安装、净化通风管 道及部件制作安装、不锈钢通风管道及部件 制作安装、铝板通风管道及部件制作安装、 塑料通风管道及部件制作安装、玻璃钢通风 管道及部件安装等六大类。 （1）薄钢板通风管道制作安装 薄钢板通风管道制作安装定额，根据薄
重点难点: 本章的重点内容是通风、空调工 程工程量计算及定额应用。
第一讲 通风、空调工程内容
本讲通过讲述通风工程的工程内容, 复 习通风空调工程的分类与组成 , 该部分内容 是学习通风、空调施工图预算编制的基础。
一、通风工程的分类与组成 二、空调工程的分类与组成
一、通风工程的分类与组成 通风就是把室外的新鲜空气适当的处
（二）通风工程系统组成
1、送风（给风）系统组成（J系统） 送风（J风）系统由新风口、空气处理 室、通风机、送风管、回风管、送（出）
风口、吸（回、排）风口、管道配件（管 件）、管道部件等组成，见图6－1。
（1）新风口 是指新鲜空气入口。 （2）空气处理室 空气在此进行过滤、 加热、加湿等处理。
（3）通风机 将处理后的空气送入风管 内。
θ—弧度，θ=角度×0.01745； 角度—中心线夹角； R—弯曲半径。 （3）高、中、低效过滤器、净化工作 台，风淋室安装，以“台”计算。 （4）不锈钢风管部件: 圆形法兰（按5kg 以下、3kg以上划分子目），风口和吊托支 架，均以“100kg” 为单位计算。
（5）铝板风管部件: 圆形法兰（按3kg以 下、3kg以上）、矩形法兰（按3kg以下、3kg 以上）、圆伞型风帽，均以“100kg”为单位 计算。
玻璃钢管道
空调管道
空调水泵及管道

通风空调安装工程预算定额

通风空调安装工程预算定额
5.1.4 安装定额增加费用的规定
1、子目系数
（1）超高增加费系数：操作高度距楼地面6m以上的工程， 按人工费的15%计算。全部为人工工资。
（2）高层建筑增加费 （指高度在6层或20m以上的工业或民 用建筑），按表5.3计算
2、综合系数 （1）脚手架搭拆费按人工费的3%计算，其中人工工资占 25%，材料占75%。
15、工厂加工预制的风管及部件，不计制作费用；其购置及 运输费，以定额指标按实列入主材费，厂方应对产品质量负责。通 风管道及部件的场外运输费，可按当地相关规定执行。
16、风管穿墙、穿楼板的孔洞修补，可另行计算。但安装定 额已考虑了安装与土建交叉作业干扰及施工配合因素，不得计取其 降效费用。
17、定额中人工、材料、机械凡未按制作和安装分别列出的， 其制作费与安装费的比例可按表5.2划分：
净化圆形风管按其周长不同，套用净化矩形风管相应子目。
6、不锈钢风管制作安装项目中包括管件，但不包括法兰和 吊托支架，法兰和吊托支架应单独列项计算，执行相应的法兰和吊 托支架子目。
不锈钢矩形风管执行圆形风管相应项目。
7、铝板风管制作安装项目中包括管件，但不包括法兰和吊 托支架，法兰和吊托支架应单独列项计算，执行相应的法兰和吊托 支架子目。
6、风管检查孔、测定孔等按不同类型、规格分别以重量、 个为单位计算，检查口重量第九册定额附录二《国标通风部件标 准重量表》计算。
5.2.2部件安装工程量的计算
1、调节阀（空气加热器上（旁）通阀，圆形瓣式启动阀，圆 形保温蝶阀，方、矩形保温蝶阀，圆形、方形风管止回阀，密闭式 斜插板阀、对开多叶调节阀，风管防火阀等）
5、罩类制作安装：侧吸罩，排气罩，槽边罩，抽风罩，回 转罩，均按重量套用相应子目。皮带防护罩、电机防雨罩等重量， 定额附注未列，其重量按实计算。

某通风空调工程施工图预算编制

某通风空调工程施工图预算编制

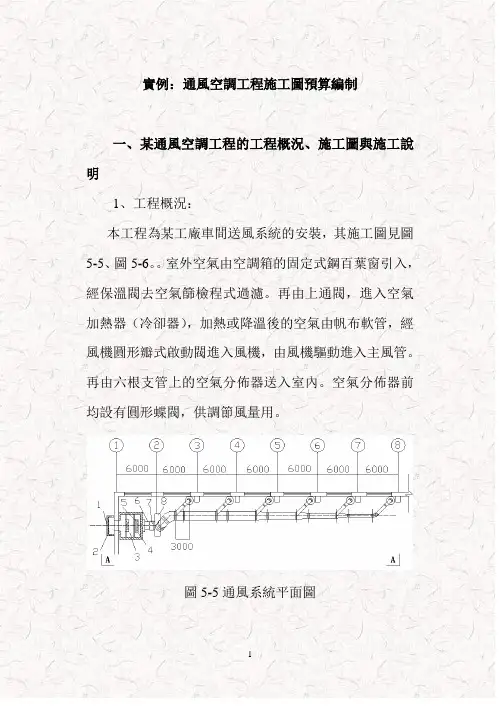

實例：通風空調工程施工圖預算編制一、某通風空調工程的工程概況、施工圖與施工說明1、工程概況：本工程為某工廠車間送風系統的安裝，其施工圖見圖5-5、圖5-6。

室外空氣由空調箱的固定式鋼百葉窗引入，經保溫閥去空氣篩檢程式過濾。

再由上通閥，進入空氣加熱器（冷卻器），加熱或降溫後的空氣由帆布軟管，經風機圓形瓣式啟動閥進入風機，由風機驅動進入主風管。

再由六根支管上的空氣分佈器送入室內。

空氣分佈器前均設有圓形蝶閥，供調節風量用。

圖5-5通風系統平面圖圖5-6通風系統A-A剖面圖2、施工說明：（1）風管採用熱軋薄鋼板。

風管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。

（2）風管角鋼法蘭規格：DN500，∟25×4；DN500以上，∟30×4。

（3）風管內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色酚醛調和漆兩道。

（4）所有鋼部件內外表面除鏽後刷紅丹酚醛防銹漆兩道，外表面再刷灰色厚漆兩道。

（5）風管、部件製作安裝要求，執行國家施工驗收規範有關規定。

3、設備部件一覽表（表5-4）表5-4 設備部件一覽表編號名稱型號及規格單位數量備註1 鋼百葉窗500×400 個 1 20kg2 保溫閥500×400 個 13空氣篩檢程式LWP-D(I型)臺 1空氣篩檢程式框架個 1 41kg 4空氣加熱器(冷卻器)SRZ-12x6D 臺 2 139kg空氣加熱器支架G=9.64kg5空氣加熱器上通閥1200×400 個 1 6風機圓形瓣式啟動閥D800 個 17 帆布軟接頭D600 個 1 L=3008 離心式通風機T4-72No8C 臺 1電動機Y200 L–4300kw臺 1皮帶防護罩C式II型個 1G=15.5kg風機減震臺CG327 8C kg291.39 天圓地方管D800/560×640個 1 H=40010密閉式斜插板閥D800 個 1G=40kg/個11 帆布軟接頭D800 個 1 L=30012 圓形蝶閥D320 個 613 天圓地方管D320/600×3006 H=200 14 空氣分佈器4# 600×300 個 6空氣分佈器支架個 6圖5.8二、編制的依據1、某工廠車間通風工程施工圖。

通风、空调工程施工图预算--通风安装工程量计算

通风、空调工程施工图预算--通风安装工程量计算

通风、空调工程施工图预算--通风安装工程量计算（含案例）一、通风工程系统组成通风系统的任务是将室内的污浊空气或废气经过消毒之后排至室外，再把室外的新鲜空气经过净化处理之后送到室内，以保持室内的空气清洁、新鲜。

1、通风系统的分类按照动力来分分为自然通风、机械通风两种。

机械通风又分为机械送风和机械排风两种。

①自然通风：由于室内外空气的温度不同而形成的空气重度差促使室内和室外的空气发生对流、交换。

②机械通风机械通风分为机械送风和机械排风两种。

机械送风：利用风机产生的动力，使空气在通风管道系统内沿一定的方向流动，分送到各用其房间或用气点。

如下图所示Ø机械排风：利用风机产生的动力，将室内污浊的空气或废气经过消毒之后排至室外。

如下图所示。

2、通风工程系统组成①送风(给风)系统组成(J系统)，如下图所示。

Ø吸(回、排)风口：将房间内浊气吸入回风管道，送回空气处理室处理。

Ø管道配件(管件)：弯头、三通、四通、异径管、法兰盘、导流片、静压箱等。

Ø管道部件：各处风口、阀、排气罩、风帽、检查孔、测定孔和风管支、吊、托架等。

②排风(P)系统组成，如下图所示。

Ø排风口：将浊气吸入排风管内。

有吸风口、排风口、侧吸罩等部件。

Ø排风管：输送浊气的管道。

Ø排风机：排风机是将浊气用机械能量从排气管中排出。

Ø风帽：将浊气排入大气中，防空气倒灌及防雨水灌入的部件。

Ø除尘器：用排风机的吸力将带灰尘及有害质粒的浊气吸入除尘器中，将尘粒集中排出。

如旋风除尘器、袋式除尘器、滤尘器等。

Ø其他管件和部件等：见送风系统。

二、通风安装工程量计算(一)通风管道工程量计算1、风管工程量计算及定额使用：用薄钢板、镀锌钢板、不锈钢板、塑料板等板材制作安装的风管工程量，以施工图图示风管中心线长度为准，按风管不同断面形状(圆、方、矩)的展开面积计算，按㎡计量。

①风管展开面积：不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠部分也不增加。

通风、空调工程施工图预算的编制(ppt57张)

通风、空调工程施工图预算的编制(ppt57张)
图6-3 送风（J）系统组成示意图 1-新风口；2-空气处理室； 3-通风机；4-送风管；5-回风管； 6-送（出）风口；7-吸（回）风口
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算
（2）排风系统组成
第6章 通风空调工程施工图预算的编制
排风系统组成如图6-4所示。包括排风口、排风管、排风 机、风帽、除尘器及其他管件和部件等。
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算
2．通风工程的组成
第6章 通风空调工程施工图预算的编制
通风工程一般由送风系统和排风系统两部分组成。 （1）送风系统组成 送风系统组成如图6-3所示。包括新风口、空气处理室、 通风机、送风管、回风管、送（出）风口、吸（回、排） 风口、管道配件、管道部件等。
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算
第6章 通风温恒湿集中式空调系统示意图 1-压缩机；2-油水分离器；3-冷凝器；4-热交换器；5-蒸发器；6-风机； 7-送风调节阀；8-帆布接头；9-电加热器；10-导流片；11-送风管；12-送风口； 13-电接点温度计；14-排风口；15-回风口；16-电加湿器；17-空气处理室； 18-新风口；19-电子仪控制器；20-电控箱；21-给水管；22-回水管

（6）通风空调管道、设备刷油及绝热工程
通风空调管道、设备刷油及绝热工程分别套用第十一册 管道刷油、设备与矩形管道刷油、金属结构刷油及绝热 工程等有关子目。
高等职业教育工程造价专 业“十一五”规划教材
建筑工程安装预算

第6章 通风空调工程施工图预算的编制
6.2.2薄钢板通风管道制作与安装 1．工程量计算 （1）管道工程量计算。风管制作安装按图示不同 规格以展开面积计算。不扣除检查孔、测定孔、 送风口、吸风口等所占面积。定额计量单位为 “10m2”。 （2）风管导流叶片的工程量均按图示叶片面积计 算。

通风空调工程_施工图预算计价表

通风空调工程_施工图预算计价表

序号编号项目名称单位工程量单价人工费单价材料费单价主材费单价台1871813.92863.47.2870785.93 19-299多联式水源热QL=80kw QR=82kw N=14.4kw台556761.32863.47.2855733.33 29-299多联式水源热QL=47kw QR=48kw N=8.6kw台1261864.28863.47.2860836.29 39-299多联式水源热QL=60kw QR=62kw N=11kw台602754.1259.98106.062570.88 49-313MCC008T 风机盘管安装(吊顶式) QL=2KW N=47W台62808.2359.98106.062624.99 59-313MCC010T 风机盘管安装(吊顶式) QL=2.5KW N=47W台22864.3959.98106.062681.15 69-313MCC015T 风机盘管安装(吊顶式) QL=3.65KW N=81W台127.073201.3259.98106.063018.08 79-313MCC020T 风机盘管安装(吊顶式) QL=5.6KW N=82W台2153415.7359.98106.063232.49 89-313MCC025T 风机盘管安装(吊顶式) QL=6.5KW N=123W99-313MCC030T 风机盘管安装(吊顶式) QL=7.8KW N=158W台303595.4259.98106.063412.18台44543.9359.98106.064360.69 109-313MCC040T 风机盘管安装(吊顶式) QL=10600KW N=276W台34646.0359.98106.064462.79 119-313MCC050T 风机盘管安装(吊顶式) QL=12.4KW N=276W台24874.7459.98106.064691.5 129-313MCC060T 风机盘管安装(吊顶式) QL=14.4KW N=280W个21696.58 5.44 1.2988.83 136-1140分歧管(管道外径20)个240138.899.91 4.49122.52 146-1141分歧管(管道外径30)156-1142分歧管(管道外径40)个96206.0112.96 6.63183.78个72263.2215.618.54235.85 166-1143分歧管(管道外径50)个144304.0219.5110.91269.54 176-1144分歧管(管道外径65)186-511铜管氧乙炔焊φ6.35m221.618.47 2.570.4215.01m1445.422.59 2.570.4219.13 196-511铜管氧乙炔焊φ9.52m248.528.88 2.570.4225.42 206-511铜管氧乙炔焊φ12.7m1102.241.24 2.570.4237.78 216-511铜管氧乙炔焊φ15.88m336.650.97 3.410.5946.34 226-512铜管氧乙炔焊φ19.05m158.458.85 3.410.5954.22 236-512铜管氧乙炔焊φ22246-512铜管氧乙炔焊φ25m337.267.93 3.410.5963.3m33075.62 4.160.8569.84 256-513铜管氧乙炔焊φ28.6m191.4127.18 4.160.85121.4 266-513铜管氧乙炔焊φ38.1m158.4163.42 5.21 1.03156.21 276-514铜管氧乙炔焊φ45m337.2204.74 6.24 1.31196.03 286-515铜管氧乙炔焊φ54m240244.56 6.24 1.31235.85 296-515铜管氧乙炔焊φ67306-286凝水管PVC管承插粘接DN20m1570.813.06 1.850.0510.82m145.213.89 1.950.0611.52 316-287凝水管PVC管承插粘接DN25m122115.4 2.080.0812.86 326-288凝水管PVC管承插粘接DN32338-318室内管道支架(一般管架)kg168016.05 4.9 2.6 4.49 34A R22冷媒 kg22180000kg16800.150.10.030 3511-7人工除锈(金属结构,轻锈)3611-105金属结构刷油(第一遍防锈漆)kg16800.260.10.140kg16800.230.090.120 3711-106金属结构刷油(第二遍防锈漆)m5103 1.91 1.170.260 386-2481低中压管道气(DN50)396-2506低中压管道真(DN50)m5103 2.96 1.710.260m5103 1.520.70.460 406-2525管道系统空气(DN50)419-6安宁抗菌风管 m2543986.7632.1228.8517.43 429-26薄钢板通风管 m290292.5978.85196.640个6673.4812.09 3.0356.16 439-155方形散流器安240*240个36291.2317.41 4.2866.37 449-156方形散流器安360*360个786.1217.41 4.2861.26 459-156双层百叶送风200*800个291.2317.41 4.2866.37 469-156双层百叶送风200*1000479-142单层百叶回风个43784.3411.13 4.4666.37设备费单价机械费单价管理费单价合价人工费合价材料费合价主材费合价设备费合价机械费合价00157.31129265115541.2131.0412******* 00157.31283807431736.4278666.700 00157.3174237110360.887.36730035.5000 6.2710.931652473598.86363.6154252.80376.20 6.2710.9316849359.88636.3615749.94037.620 6.2710.935729119.96212.125362.3012.540 6.2710.934067927621.6613477.04383507.40796.730 6.2710.9373438212895.722802.9694985.401348.050 6.2710.931078631799.43181.8102365.40188.10 6.2710.9318176239.92424.2417442.76025.080 6.2710.9313938179.94318.1813388.37018.810 6.2710.939749119.96212.129383012.5400.030.99208611175.04278.6419187.280 6.4800.16 1.81333342378.41077.629404.8038.400.28 2.36197771244.16636.4817642.88026.8800.38 2.84189521123.92614.8816981.2027.3600.5 3.56437792809.441571.0438813.76072000.474093569.5193.073326.2200 000.47326523714.68607.0727650.500 000.477177638.65104.376316.8700 000.47454552832.65462.9241641.120000.010.62171571147.81198.5915598.040 3.3700.010.629322540.1493.468588.450 1.5800.010.62229061149.85198.9521344.760 3.3700.010.76249551372.8280.523047.20 3.300.010.7624342796.22162.6923235.960 1.9100.020.9525886825.26163.1524743.660 3.1700.02 1.14690382104.13441.7366101.320 6.7400.02 1.14586941497.6314.4566040 4.8000.34205152905.9878.5416996.0600 000.362017283.148.711672.700 000.38188032539.6897.6815702.06000 3.170.8926964823243687547.2305325.600801768000000 000.022*******.4000 000.024********.2000 000.02386151.2201.600000.270.2197475970.511326.78001377.8100.680.31151058726.131326.78003470.0400.230.1377573572.12347.38001173.690 2.51 5.85471888174700.7156915.294824.4013651.890 2.7314.37263337096.517697.600245.700 2.24850797.94199.983706.560000 3.173********.421549.3624025.940000 3.17603121.8729.96428.820000 3.1718234.828.56132.740000.35 2.03368574863.811949.0229003.690152.95管理费合价2831.58786.55 1887.72655.865.5821.86 1388.88 2349.95327.943.7232.7921.86213.84434.4226.56204.48512.64104.15679.34116.8518.03208.6998.21209.06250.8145.46150.48384.41273.6534.0752.27463.981495.21768033.633.633.6 1071.63 1581.93663.39 31818.151293.3145.2 1147.5422.196.34887.11。

第6章 通风、空调工程

第6章 通风、空调工程

6.2通风、空调工程工程量计算定额应用
6.2.3.调节阀、消声器制作安装
（2）定额套用：
2）调节阀安装 套用定额时，应根据各种调节阀的类型、用途、 规格型号，以“个”为定额单位，套用相应定额子目。 调节阀安装包括：号孔、钻孔、对口、校正，制 垫、垫垫、上螺栓、紧固和试动。
6.2通风、空调工程工程量计算定额应用
6.2通风、空调工程工程量计算定额应用
6.2.2 通风、空调管道的制作、安装工程
（2）定额套用：
7）子目中的法兰垫料，如设计要求品种与定额不 一致时，可以换算，但人工不变。使用泡沫塑料者每 千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海 绵者每千克橡胶板换算为乳胶海绵0.5kg。 8）净化通风管道圆形风管执行矩形风管相应子目。 9）净化通风管道制作安装时不包括跨风管落地支 架。
6.2通风、空调工程工程量计算定额应用
6.2.2 通风、空调管道的制作、安装工程
（2）定额套用：
1）定额按风管材料、用途、形状、咬口（连接） 方式，以周长（矩形风管）和直径（圆形风管）划分 子目，以“10m2”为定额单位（另有规定的除外）。 包括全部制作安装内容（详见定额）。套用时子目应 一一对应。 风管材料为为计价材料。 2）整个系统风管采用均匀渐缩式风管者，圆形风 管按平均直径，矩形风管按平均周长套用相应规格子 目，其人工乘以系数2.5。
6.2通风、空调工程工程量计算定额应用
6.2.2 通风、空调管道的制作、安装工程
（1）工程量计算规则：
7）薄钢板通风管道、净化通风管道、玻璃钢通风 管道、复合型风管的制作、安装中已包括法兰、加固 框和吊托支架，不得另行计算。 8）不锈钢通风管道、铝板通风管道的制作安装中 不包括法兰和吊托支架，可按相应定额以“kg”为计 量单位，另行计算。 9）塑料风管制作安装定额不包括吊托支架，可按 相应定额以“kg”为计量单位，另行计算。

通风与空调工程识图

通风与空调工程识图

5.1通风与空调工程识图根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。

图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。

(1)风道风道代号常按表5.1表示。

对于自定义风道在相应图面中另行说明。

风道、阀门及附件常用图例见表 5.2。

表5.1 风道代号代号风道名称代号风道名称K 空调风管H 回风管S 送风管P 排风管X 新风管PY 排烟管或排风排烟共用管(2)通风空调设备通风空调设备常用图例见表 5.3 。

通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。

(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。

①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。

②设计标准室外气象参数，夏季和冬季的温湿度及风速。

室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。

③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。

对空调装置提出安装要求。

④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。

⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。

⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。

(2)平面图和剖面图平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。

包括风、水系统平面图，空调机房平面图，制冷机房平面图等。

剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。

(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。

安装工程预算与施工技术 -通风与空调工程施工图预算编制

安装工程预算与施工技术 -通风与空调工程施工图预算编制

第七章 通风与空调工程施工图预算编制
3．薄钢板部件刷油按制作安装工程量乘以系数1.15计算， 执行金属结构刷油项目。部件支架和设备支架刷油，按其制 作安装工程量计算。 4．薄钢板风管、部件以及单独列项的支架，其除锈不分锈 蚀程度套用轻锈定额子目。 5．管道及设备绝热主材以“1m3”为单位计算。 风管保温层工程量计算公式为
（5）矩形风管防火阀：L=B+240mm（B为风管高度）。
（6）密闭式斜插板阀T305，见表7-1。
3. 薄钢板通风管道（分为镀锌薄钢板和普通薄钢板风管）、净 化通风管道、玻璃钢通风管道、复合型通风管道制作安装，定额 内已包括三通、弯头、变径管、天圆地方等管件及法兰、加固框 和吊托架；但不包括过跨风管落地支架。落地支架套用第九册定 额设备支架子目。
二．风管部件制作安装
部件制作安装，按重量以“100㎏” 为计量单位。标准部件重量可 根据设计型号、规格查标准图或本册定额附录《国标通风部件标准 重量表》计算；非标准部件按成品重量计算。
1. 风口制作安装工程量 （1）风口制作工程量。 1）. 按面积计算工程量的风口均以“㎡”为计量单位。如活动金 属百叶风口、钢百叶窗。 2）. 按重量计算工程量的风口均以“100㎏”为计量单位。这类 风口有：单层百叶风口、双层百叶风口等。 （2）风口安装工程量。按上述不同类型风口及不同规格尺寸以 “个”为计量单位。 2. 阀类制作安装工程量 （1）阀类制作工程量 均以“100㎏”为计量单位，其重量查本册定额附录或标准图。 （2）阀类安装工程量 按不同种类和规格均以“个” 为计量单位。 3. 各类部件支架、设备支架制作安装套用第九册定额第七章设备 支架项目，依图纸按重量计算。 4. 消声器制作安装工程量。按重量以“100㎏”为计量单位。消 声器的重量可查本册定额附录或查标准图T701。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(2)阀门 阀门是通风与空调系统中用来调节风量或防止 系统火灾的附件。 常见的有闸板阀、蝶阀、多叶调节阀、止回阀、 排烟阀、防火阀等。
(3)进、排风装置 进风装置是从室外采集洁净空气，即送风，或 空调新风系统的新风口、进风塔、进风窗口。 排风装置是将排风系统汇集的污浊空气排至室 外，如排风口（罩）、排风塔、排风帽等。
①建筑概况 介绍建筑物的面积、空调面积、 高度和使用功能，对空调工程的要求。 ②设计标准 室外气象参数，夏季和冬季的温 湿度及风速。 室内设计标准，即各空调房间夏季和冬季的设 计温度、湿度、新风量要求及噪音标准等。 ③空调系统及其设备 对整栋建筑的空调方式 和各空调房间所采用的空调设备进行简要说明。对 空调装置提出安装要求。
5.2.1.2 空调系统的组成
(1)空调系统分类与组成 空调系统可分为集中式、半集中式和局部式三 种。 集中式空调系统是将空气处理设备（如加热器 与冷却器或喷水室、过滤器、风机、水泵等）集中 设置在专用机房内。其系统组成一般有空气处理设 备、冷冻（热）水系统（组成类同于热水采暖系统） 和空气系统（组成类同于机械通风系统）。
(4)室内送排风口 室内送排风口是通风与空调系统中的末端装置， 常见的有散流器、百叶送排风口、空气分布器、条 缝型送风口等。
(5)风机 风机按工作原理可分为离心式风机和轴流式风 机。 离心式风机的主要性能参数有： ①风压：是风机在标准化状态下工作时空气进 入风机后所提高的压力，单位为Pa。 ②风量：即流量，是风机在标准状态下工作时 单位时间内所输送的空气体积，计量单位为“立方 米/小时”或“立方米/秒”。
⑥喷水室 喷水室由喷嘴、喷嘴排管、前后挡水板、底池、 附属管道、水泵和外壳等组成，可对空气进行冷、 热、湿、净化处理。喷嘴安装在排管上，可设1~3排， 按空气和水流向分为顺喷、逆喷和对喷。喷嘴中喷 出的水雾对空气进行处理。喷水室中除排管外，还 有从底池经过滤网接出可直接将水引入排管的循环 管、底池溢水管、补水管（设浮球阀）、回水管等。
5.2.2.2 通风空调部件制作安装
调节阀、风口、百叶窗、风帽、罩类、消声器、过滤器、 电加热器、风机减震台座等各类通风、空调部件的制作安装工 程量计算规则为： (1)标准部件的制作（kg） 方法：按其成品重量以“千克”为计量单位，根据设计型号、 规格（系统图、平面图中标注），按本册定额附录二“国标通 风部件标准重量表”计算重量，非标准部件按图示成品重量计 算。 部件安装（个） 方法：按图示规格尺寸（周长或直径）以“个”为计量单位， 分别执行相应定额。
③空调机组 空调机组是一种对空气进行过滤和冷湿处理并 内设风机的装置。有组合式空调机组、新风机组、 整体式空调机组、组装立柜式空调机组、变风量空 调机组等。 组合式空调机组由过滤段、混合段、处理段、 加热段、中间段、风机段等组成，是集中空调系统 的空气处理设备。
整体式空调机组由制冷压缩机、冷凝器、蒸发 器、风机、加热器、加湿器、过滤器、自动调节装 置和电气控制装置等组成于一个箱体内。组装立柜 式空调机组与整体式机组的区别是将制冷压缩冷凝 机组移出箱内，安装于空调器附近。
(2)空调设备 ①空气净化设备 空调系统中空气净化处理是用过滤器将空气中 的悬浮尘埃除去。过滤器有粗效、中效、高效三种 粗效过滤器多用金属丝网、铁屑、瓷环、玻璃 丝、粗孔聚氨酯泡沫塑料和人造纤维作滤料，外形 尺寸为500mm×500 mm× 500mm的器件。中效过滤 器滤料为玻璃纤维、中细孔聚乙烯泡沫塑料、无纺 布，做成抽屉式或袋式。高效或亚高效过滤器滤料 为超细玻璃纤维和超细石棉纤维，制成纸状。
(3)风管系统图 表示风管系统在空间位置上的情况，并反映干 管、支管、风口、阀门、风机等的位置关系，还标 有风管尺寸、标高。与平面图结合可说明系统全貌。
(4)工艺图（原理图） 一般反映空调制冷站制冷原理和冷冻水、冷却 水的工艺流程，使施工人员对整个水系统或制冷工 艺有全面了解。 原理图（即工艺流程图）可不按比例绘制。
在识读过程中，按介质的流动方向读，原较好效 果。
图5.1 某通风工程施工图之一
图5.2 某通风工程施工图之二
图5.3 某通风工程施工图之三
5.2 通风空调工程量计算 5.2.1 通风与空调系统组成
5.2.1.1 机械通风系统组成
通风是将室内被污染的空气直接或经净化后排 至室外，将室外新鲜空气补充进室内，并保持室内 的空气环境符合卫生标准和生产工艺要求或人们的 生活需要。 通风可分为自然通风和机械通风。机械通风系 统又分为机械排风和机械送风两种。
④风机盘管 风机盘管是半集中空调系统中的末端装置，由 风机、盘管、电动机、过滤器、室温调节器、机箱 等组成，具有安装方便、规格化定型化生产、布置 灵活、独立调节等优点。
⑤空气除湿设备 空气除湿方法有通风法、冷冻减湿机减湿法、 固体吸湿法、液体吸湿剂法。 除湿机除湿安装方便，简单易行。常用的除湿 机有冷冻除湿机，由压缩机、膨胀阀、过滤器、温 湿度控制仪表及传感器组成。转轮式除湿机是干式 除湿机转轮上有固体吸湿剂氯化锂或硅胶材料。
5
通风与空调工程施工图预算
本章内容
5.1 通风与空调工程识图 5.2 通风空调工程量计算 5.3 通风空调施工图预算编制注 意问题
5.1 通风与空调工程识图 5.1.1 通风与空调工程识图
根据国家《暖通空调制图标准》（GB/T50114— 2000）的有关内容，对与通风空调施工图相关的一 些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与 采暖工程相同，本节介绍风道和通风空调设备图例。
(2)计算风管长度时，一律按施工图示中心线，主管与支 管按两中心线交点划分，三通、弯头、变径管、天圆地方等管 件包括在内，但不含部件长度。直径和周长以图示尺寸为准展 开，咬口重叠部分已包括在定额内，不得另行增加。 (3)风管导流叶片制作安装（ｍ２） 方法：按图示叶片面积计算。 备注：导流叶片工程量一般均按照查表方法计算； (4)设计采用渐缩管均匀送风的系统，圆形风管以平均直 径、矩形风管以平均周长计算。
(9)风管测定孔制作安装，按其型号以“个”为计量单位。 (10)钢板通风管道、净化通风管道、玻璃钢通风管道、复 加固框和吊托架， 合材料风管的制作安装中已包括法兰、加固框和吊托架，不得 加固框和吊托架 另行计算。 另行计算。 备注：风管安装过跨落地支架需要另计； 备注：风管安装过跨落地支架需要另计； (11)不锈钢通风管道、铝板通风管道的制作安装中不包括 法兰和吊托架，可按相应定额以“千克”为计量单位另行计算。 (12)塑料通风管制作安装不包括吊托架，可按相应定额以 “千克”为计量单位计算。 备注：定额中包括风管制作和风管安装； 备注：定额中包括风管制作和风管安装；若采用成品风管就只 计算风管安装，制作不计算，根据定额说明中规定的制作、 计算风管安装，制作不计算，根据定额说明中规定的制作、安 装各占比例扣除；需要在定额中调整主材用量； 装各占比例扣除；需要在定额中调整主材用量；
(5)塑料风管、复合材料风管制作安装定额所列直径为内 径，周长为内周长。 (6)柔性软风管安装按图示管道中心线长度以“米”为计 量单位，柔性软风管阀门安装以“个”为计量单位。 (7)软管（帆布接口）制作安装（ｍ２） 方法：按图示尺寸以“平方米”为计量单位。 备注：帆布软接头安装位置一般装在风机和风管连接位置处； 作用是消声和减震；在计算风管长度（面积）时，扣除帆布软 接头所占长度（面积）。 (8)风管检查孔重量按本定额附录二“国标通风部件标准 重量表”计算。
半集中式空调系统是一种空气系统与冷冻（热） 水系统的有机组合，空调水系统直接进入空调房间对 室内空气进行热湿处理，而空气系统主要负担新风负 荷。主要由冷水机组、锅炉或热水机组、水泵及其管 路系统、风机盘管、新风系统等组成。 局部式空调系统是将冷热源、空气处理、风机、 自动控制等装备在一起，组成空调机组，由厂家定型 生产，现场安装，只供小面积房间或少数房间局部使 用，如窗式空调机、分体式空调机、柜式空调机等。
(5)详图 因上述图中未能反映清楚，国家或地区又无标 准图，则用详图进行表示。 例如，同一平面图中多管交叉安装，须用节点 详图表达清楚各管在平面和高度上的位置关系。
(6)材料表 材料（设备）表列出材料（设备）名称、规格 或性能参数、技术要求、数量等。 图5.1~图5.3是某通风工程施工图。 识读通风与空调施工图时,先读设计说明，对整 个工程建立全面的概念。再识读原理图，了解水系 统的工艺流程后，识读风管系统图。领会两种介质 的工艺流程后，再读各层、各通风空调房间、制冷 站、空调机房等的平面图。
5.1.2 识图
通风与空调施工图包括图纸目录、选用图集 （纸）目录、设计施工说明、图例、设备及主要材 料表、总图、工艺图、系统图、平面图、剖面图、 详图等。 (1)设计施工说明 通风与空调施工图的设计说明内容有建筑概况、 设计标准、系统及其设备安装要求、空调水系统、 防排烟系统、空调冷冻机房等。
④空调水系统 ⑤防排烟系统 设计要求和标准。 ⑥空调冷冻机房
系统类型、所选管材和保温材 机械送风、机械排风或排烟的 冷冻机组、水泵等设备的规
料的安装要求，系统防腐、试压和排污要求。
格型号、性能和台数，它们的安装要求。
(2)平面图和剖面图 平面图表示各层和各房间的通风（包括防排烟） 与空调系统的风道、水管、阀门、风口和设备的布 置情况，并确定它们的平面位置。包括风、水系统 平面图，空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况， 并确定设备和管道的标高、距地面的高度、管道和 设备相互的垂直间距。
(1)风道 风道代号常按表5.1表示。对于自定义风道在相应 图面中另行说明。 风道、阀门及附件常用图例见表5.2（详见Ｐ 149）。 (2)通风空调设备 通风空调设备常用图例见表5.3 （详见Ｐ150） 。
表5.1 风道代号
代号 K S X 风道名称 空调风管 送风管 新风管 代号 H P PY 风道名称 回风管 排风管 排烟管或排风 排烟共用管
