显影机原理及结构介绍

匀胶显影设备结构首先是显影槽，显影槽是匀胶显影设备的主体部件，用来装载胶片和显影液，完成胶片的显影过程。

显影槽通常由耐酸碱的材料制成，保证显影液的稳定性和胶片的显影效果。

显影槽通常具有温度控制功能，可以根据需要调节显影液的温度，以达到最佳显影效果。

其次是定位系统，定位系统用来确保胶片在显影过程中保持正确的位置和方向，避免出现偏移或错位。

定位系统通常包括夹具、导向轨道等部件，可以根据不同规格和型号的胶片进行调整，保证显影的准确性和稳定性。

再者是传动系统，传动系统用来控制胶片在显影槽中的运动轨迹和速度，完成显影过程。

传动系统通常包括马达、传动装置、链条等部件，可以通过控制系统进行精确的调节，保证显影过程的顺利进行和胶片的质量。

最后是控制系统，控制系统是匀胶显影设备的核心部件，用来控制和监测整个显影过程。

控制系统通常采用微处理器或PLC控制，可以实时监测显影槽的温度、压力、速度等参数，保证显影过程的稳定性和可靠性。

控制系统还可以根据用户的需求进行定制，实现自动化控制和远程监控。

在匀胶显影设备的工作过程中，首先将胶片放入显影槽中，然后通过定位系统将胶片固定在正确的位置，接着启动传动系统，控制胶片在显影液中进行匀胶显影过程。

在显影过程中，控制系统实时监测和调节显影槽的温度和压力，保证显影液的稳定性，最终完成胶片的显影过程。

总的来说，匀胶显影设备通过显影槽、定位系统、传动系统、控制系统等部件的协同作用，实现了胶片的精准定位、稳定显影和自动控制，提高了显影效率和质量，广泛应用于医学影像诊断、工业检测等领域。

希望本文对匀胶显影设备的结构和工作原理有所了解，并为匀胶显影设备的应用提供参考。

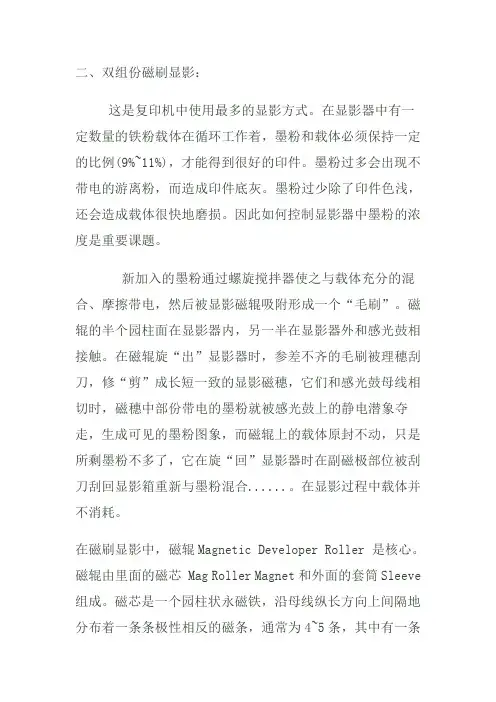

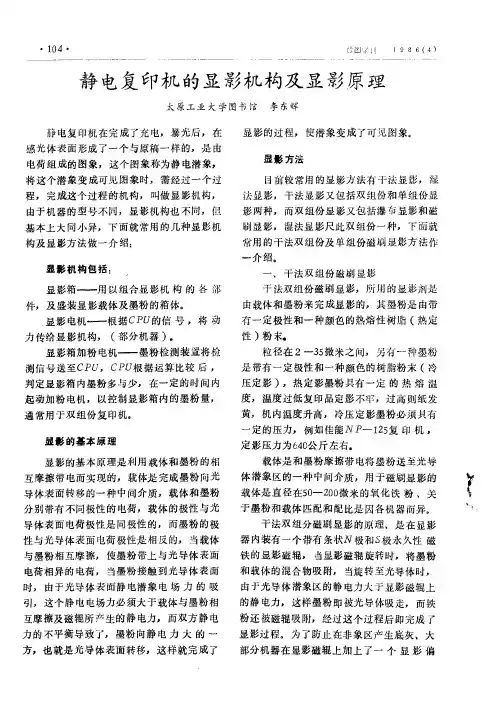

二、双组份磁刷显影：这是复印机中使用最多的显影方式。

在显影器中有一定数量的铁粉载体在循环工作着，墨粉和载体必须保持一定的比例(9%~11%)，才能得到很好的印件。

墨粉过多会出现不带电的游离粉，而造成印件底灰。

墨粉过少除了印件色浅，还会造成载体很快地磨损。

因此如何控制显影器中墨粉的浓度是重要课题。

新加入的墨粉通过螺旋搅拌器使之与载体充分的混合、摩擦带电，然后被显影磁辊吸附形成一个“毛刷”。

磁辊的半个园柱面在显影器内，另一半在显影器外和感光鼓相接触。

在磁辊旋“出”显影器时，参差不齐的毛刷被理穗刮刀，修“剪”成长短一致的显影磁穗，它们和感光鼓母线相切时，磁穗中部份带电的墨粉就被感光鼓上的静电潜象夺走，生成可见的墨粉图象，而磁辊上的载体原封不动，只是所剩墨粉不多了，它在旋“回”显影器时在副磁极部位被刮刀刮回显影箱重新与墨粉混合......。

在显影过程中载体并不消耗。

在磁刷显影中，磁辊Magnetic Developer Roller 是核心。

磁辊由里面的磁芯 Mag Roller Magnet和外面的套筒Sleeve 组成。

磁芯是一个园柱状永磁铁，沿母线纵长方向上间隔地分布着一条条极性相反的磁条，通常为4~5条，其中有一条尺寸较大，磁性最强叫“主磁极”，而其余的磁性较弱叫“付磁极”。

套筒是用非铁磁性材料铝、铜、不锈钢等做成的薄壁管。

磁芯两端各用一个塑料轴套支持着，使之与套筒保持同心并绝缘。

磁芯一端(或两端)园柱面上有扁，因载面形状而叫“D”端，就是利用它使磁芯固定不转，使主磁极正对着被显影的感光鼓上相切的母线。

而套筒一端也有扁，被齿轮带动旋转。

磁辊的套筒旋转时在磁芯付磁极1的位置吸上载体，2的位置被修剪磁穗；在主磁极3的位置进行显影，然后在付磁极4的位置被刮去显影后的载体。

由于载体有自重，磁辊与感光鼓母线相切处位置上下不能超出水平线± 30°，更不能倾斜。

为了使感光鼓的静电潜象充分显影，磁辊的线速度要比感光鼓高2~3倍。

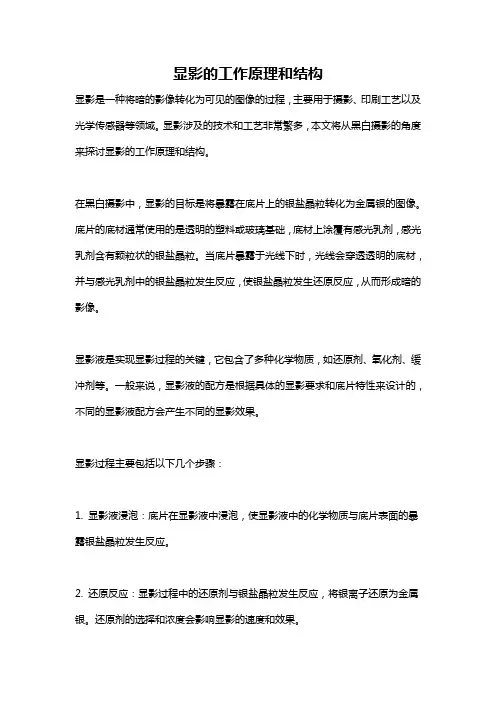

显影的工作原理和结构显影是一种将暗的影像转化为可见的图像的过程，主要用于摄影、印刷工艺以及光学传感器等领域。

显影涉及的技术和工艺非常繁多，本文将从黑白摄影的角度来探讨显影的工作原理和结构。

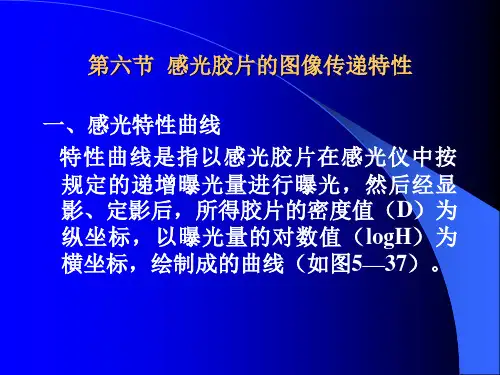

在黑白摄影中，显影的目标是将暴露在底片上的银盐晶粒转化为金属银的图像。

底片的底材通常使用的是透明的塑料或玻璃基础，底材上涂覆有感光乳剂，感光乳剂含有颗粒状的银盐晶粒。

当底片暴露于光线下时，光线会穿透透明的底材，并与感光乳剂中的银盐晶粒发生反应，使银盐晶粒发生还原反应，从而形成暗的影像。

显影液是实现显影过程的关键，它包含了多种化学物质，如还原剂、氧化剂、缓冲剂等。

一般来说，显影液的配方是根据具体的显影要求和底片特性来设计的，不同的显影液配方会产生不同的显影效果。

显影过程主要包括以下几个步骤：1. 显影液浸泡：底片在显影液中浸泡，使显影液中的化学物质与底片表面的暴露银盐晶粒发生反应。

2. 还原反应：显影过程中的还原剂与银盐晶粒发生反应，将银离子还原为金属银。

还原剂的选择和浓度会影响显影的速度和效果。

3. 显影补充：显影液中的还原剂会逐渐耗尽，需要定期补充显影液，以保证显影过程的持续进行。

4. 停止显影：在一定的显影时间后，需要将底片从显影液中取出并进行停止显影，以阻止银盐晶粒的进一步还原。

停止显影通常是通过将底片浸泡在停止液中来实现的，停止液中的酸性物质会中和显影液中的碱性物质，达到停止显影的效果。

5. 清洗：底片在经过停止显影后，需要进行充分的清洗，以去除显影液残留和产生的废液。

清洗可以使用流动水或特制的清洗液来实现。

6. 定影：显影后的底片上仍然存在有未暴露的银盐晶粒，在显影过程中形成的金属银图像会因为未暴露的银盐晶粒继续暴露于光线下而发黑。

为了阻止这种过程，需要进行定影。

定影液中含有氧化剂，可以将未暴露的银盐晶粒氧化成无色的化合物，从而保持图像的清晰。

7. 清洗和干燥：定影完成后，底片需要进行充分的清洗，以去除定影液的残留物。

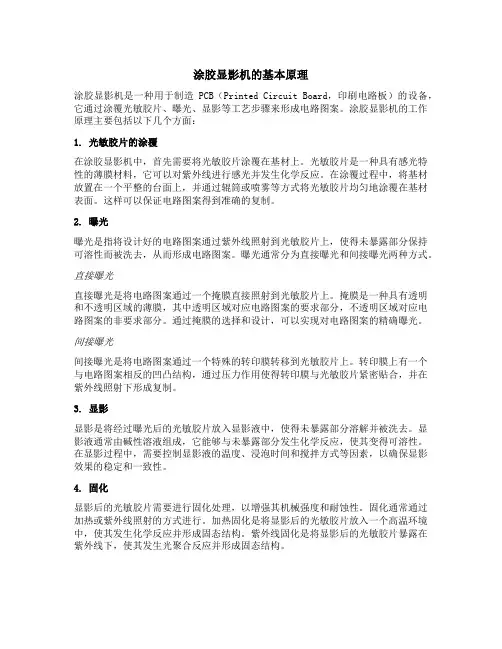

涂胶显影机的基本原理涂胶显影机是一种用于制造PCB（Printed Circuit Board，印刷电路板）的设备，它通过涂覆光敏胶片、曝光、显影等工艺步骤来形成电路图案。

涂胶显影机的工作原理主要包括以下几个方面：1. 光敏胶片的涂覆在涂胶显影机中，首先需要将光敏胶片涂覆在基材上。

光敏胶片是一种具有感光特性的薄膜材料，它可以对紫外线进行感光并发生化学反应。

在涂覆过程中，将基材放置在一个平整的台面上，并通过辊筒或喷雾等方式将光敏胶片均匀地涂覆在基材表面。

这样可以保证电路图案得到准确的复制。

2. 曝光曝光是指将设计好的电路图案通过紫外线照射到光敏胶片上，使得未暴露部分保持可溶性而被洗去，从而形成电路图案。

曝光通常分为直接曝光和间接曝光两种方式。

直接曝光直接曝光是将电路图案通过一个掩膜直接照射到光敏胶片上。

掩膜是一种具有透明和不透明区域的薄膜，其中透明区域对应电路图案的要求部分，不透明区域对应电路图案的非要求部分。

通过掩膜的选择和设计，可以实现对电路图案的精确曝光。

间接曝光间接曝光是将电路图案通过一个特殊的转印膜转移到光敏胶片上。

转印膜上有一个与电路图案相反的凹凸结构，通过压力作用使得转印膜与光敏胶片紧密贴合，并在紫外线照射下形成复制。

3. 显影显影是将经过曝光后的光敏胶片放入显影液中，使得未暴露部分溶解并被洗去。

显影液通常由碱性溶液组成，它能够与未暴露部分发生化学反应，使其变得可溶性。

在显影过程中，需要控制显影液的温度、浸泡时间和搅拌方式等因素，以确保显影效果的稳定和一致性。

4. 固化显影后的光敏胶片需要进行固化处理，以增强其机械强度和耐蚀性。

固化通常通过加热或紫外线照射的方式进行。

加热固化是将显影后的光敏胶片放入一个高温环境中，使其发生化学反应并形成固态结构。

紫外线固化是将显影后的光敏胶片暴露在紫外线下，使其发生光聚合反应并形成固态结构。

5. 去胶去胶是指将未暴露部分溶解并洗去，使得电路图案清晰可见。

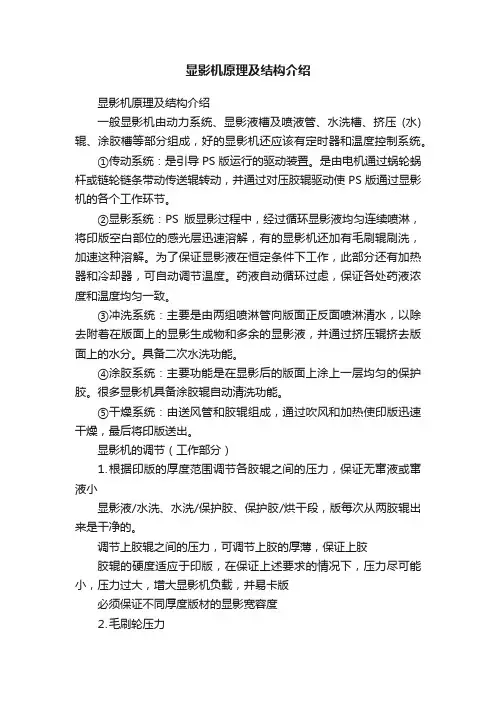

显影机原理及结构介绍显影机原理及结构介绍一般显影机由动力系统、显影液槽及喷液管、水洗槽、挤压(水)辊、涂胶槽等部分组成，好的显影机还应该有定时器和温度控制系统。

①传动系统：是引导PS版运行的驱动装置。

是由电机通过蜗轮蜗杆或链轮链条带动传送辊转动，并通过对压胶辊驱动使PS版通过显影机的各个工作环节。

②显影系统：PS版显影过程中，经过循环显影液均匀连续喷淋，将印版空白部位的感光层迅速溶解，有的显影机还加有毛刷辊刷洗，加速这种溶解。

为了保证显影液在恒定条件下工作，此部分还有加热器和冷却器，可自动调节温度。

药液自动循环过虑，保证各处药液浓度和温度均匀一致。

③冲洗系统：主要是由两组喷淋管向版面正反面喷淋清水，以除去附着在版面上的显影生成物和多余的显影液，并通过挤压辊挤去版面上的水分。

具备二次水洗功能。

④涂胶系统：主要功能是在显影后的版面上涂上一层均匀的保护胶。

很多显影机具备涂胶辊自动清洗功能。

⑤干燥系统：由送风管和胶辊组成，通过吹风和加热使印版迅速干燥，最后将印版送出。

显影机的调节（工作部分）⒈根据印版的厚度范围调节各胶辊之间的压力，保证无窜液或窜液小显影液/水洗、水洗/保护胶、保护胶/烘干段，版每次从两胶辊出来是干净的。

调节上胶辊之间的压力，可调节上胶的厚薄，保证上胶胶辊的硬度适应于印版，在保证上述要求的情况下，压力尽可能小，压力过大，增大显影机负载，并易卡版必须保证不同厚度版材的显影宽容度⒉毛刷轮压力毛刷干净柔韧，无毛刺，不划伤版面根据测试结果调节压力，保证网点还原压力尽可能小，压力大版材难通过，实地和小网点受损耗毛刷轮旋转方向与版材前进方向相逆，有利于显影效果根据版材厚度范围调节，保证显影宽容度⒊冲版水压的调节用手感觉水压，有力，保证水洗充分显影机的参数设定温度：温度分布均匀，PS版四点误差不超过1 ℃， CTP显影机不能超过0.5 ℃显影时间：通过调节冲版速度来控制显影时间显影液补充（开机补充，静态补充，动态补充）：在显影过程中，显影液会逐渐损耗降低显影性能，所以需要及时补充。

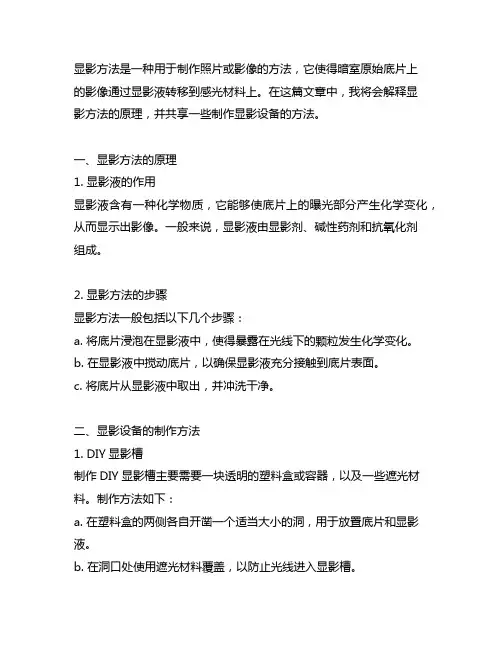

显影方法是一种用于制作照片或影像的方法，它使得暗室原始底片上的影像通过显影液转移到感光材料上。

在这篇文章中，我将会解释显影方法的原理，并共享一些制作显影设备的方法。

一、显影方法的原理1. 显影液的作用显影液含有一种化学物质，它能够使底片上的曝光部分产生化学变化，从而显示出影像。

一般来说，显影液由显影剂、碱性药剂和抗氧化剂组成。

2. 显影方法的步骤显影方法一般包括以下几个步骤：a. 将底片浸泡在显影液中，使得暴露在光线下的颗粒发生化学变化。

b. 在显影液中搅动底片，以确保显影液充分接触到底片表面。

c. 将底片从显影液中取出，并冲洗干净。

二、显影设备的制作方法1. DIY显影槽制作DIY显影槽主要需要一块透明的塑料盒或容器，以及一些遮光材料。

制作方法如下：a. 在塑料盒的两侧各自开凿一个适当大小的洞，用于放置底片和显影液。

b. 在洞口处使用遮光材料覆盖，以防止光线进入显影槽。

c. 在盒子底部放置一个可以控制显影液流动的小孔，以便在显影过程中将底片搅动。

2. 自制显影剂自制显影剂需要一些基本的化学原料，如硫代硫酸钠、碳酸钠和亚硝酸钠等。

制作方法如下：a. 按照一定比例将硫代硫酸钠、碳酸钠和亚硝酸钠混合，加入适量的水搅拌均匀。

b. 将混合液在适当的温度下加热，直至溶解完全。

c. 待溶液冷却后即可用作显影液。

三、显影方法的注意事项1. 操作注意安全显影方法涉及化学物质，操作时需佩戴手套和口罩，以免对皮肤和呼吸造成伤害。

2. 底片的保护在进行显影过程中，需要注意避免将底片长时间暴露在光线下，以免影像过度曝光或受损。

3. 显影液的储存显影液是一种易挥发的化学物质，储存时需放置在密封的容器中，以免挥发引起危险。

四、总结显影方法是一项非常有趣的技术，通过简单的DIY方法可以制作出显影设备，同时也需要注意显影操作的安全和保护底片的细节。

希望这篇文章能够对你了解显影方法和制作显影设备有所帮助。

五、进阶DIY显影设备制作方法除了基本的DIY显影槽，还有一些进阶的DIY显影设备制作方法，可以帮助您更好地进行显影过程，提高底片的质量和效率。

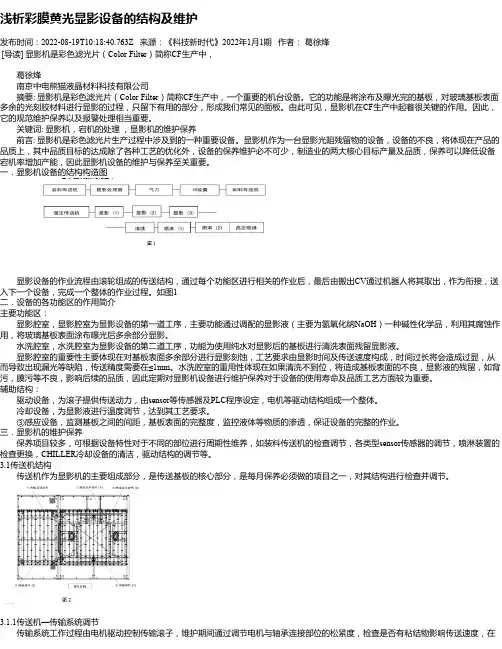

浅析彩膜黄光显影设备的结构及维护发布时间：2022-08-19T10:18:40.763Z 来源：《科技新时代》2022年1月1期作者：葛徐烽[导读] 显影机是彩色滤光片（Color Filter）简称CF生产中，葛徐烽南京中电熊猫液晶材料科技有限公司摘要: 显影机是彩色滤光片（Color Filter）简称CF生产中，一个重要的机台设备。

它的功能是将涂布及曝光完的基板，对玻璃基板表面多余的光刻胶材料进行显影的过程，只留下有用的部分，形成我们常见的面板。

由此可见，显影机在CF生产中起着很关键的作用。

因此，它的规范维护保养以及报警处理相当重要。

关键词: 显影机，宕机的处理，显影机的维护保养前言: 显影机是彩色滤光片生产过程中涉及到的一种重要设备。

显影机作为一台显影光阻残留物的设备，设备的不良，将体现在产品的品质上，其中品质目标的达成除了各种工艺的优化外，设备的保养维护必不可少，制造业的两大核心目标产量及品质，保养可以降低设备宕机率增加产能，因此显影机设备的维护与保养至关重要。

一．显影机设备的结构构造图显影设备的作业流程由滚轮组成的传送结构，通过每个功能区进行相关的作业后，最后由搬出CV通过机器人将其取出，作为衔接，送入下一个设备，完成一个整体的作业过程。

如图1二．设备的各功能区的作用简介主要功能区：显影腔室，显影腔室为显影设备的第一道工序，主要功能通过调配的显影液（主要为氢氧化纳NaOH）一种碱性化学品，利用其腐蚀作用，将玻璃基板表面涂布曝光后多余部分显影。

水洗腔室，水洗腔室为显影设备的第二道工序，功能为使用纯水对显影后的基板进行清洗表面残留显影液。

显影腔室的重要性主要体现在对基板表面多余部分进行显影刻蚀，工艺要求由显影时间及传送速度构成，时间过长将会造成过显，从而导致出现漏光等缺陷，传送精度需要在≤1mm。

水洗腔室的重用性体现在如果清洗不到位，将造成基板表面的不良，显影液的残留，如背污，膜污等不良，影响后续的品质，因此定期对显影机设备进行维护保养对于设备的使用寿命及品质工艺方面较为重要。

显影机原理及结构介绍显影机是一种用于照相底片的显影处理的设备，它通过对底片上的暗影部分进行显影，将光学影像转化为化学影像。

显影机的原理和结构主要包括光学系统、显影系统和控制系统三个部分。

光学系统是显影机的核心部分，它包括镜头、反光镜、滤光片等光学元件。

镜头用于聚焦光线，反光镜用于反射光线成像，滤光片用于调节光的颜色、亮度等特性。

光学系统的主要作用是使得进入显影机的光线能够均匀扫描到底片的每一个位置，并形成清晰的影像。

显影系统是显影机的辅助部分，它包括显影槽、显影液和显影辊等。

显影槽是放置显影液的容器，它通常有多个槽位，用于不同类型的显影液。

显影液是一种化学药液，通过浸泡底片，使底片上的感光层中的银盐颗粒被还原并转化为银粒，从而形成可见的影像。

显影辊是用来将显影液均匀涂布在底片上的辊子，它通过滚动的方式将显影液涂布在底片上，以保证显影液的均匀分布。

控制系统是显影机的智能化部分，它包括计时器、温控装置和控制面板等。

计时器用于设定显影液接触底片的时间，温控装置用于调节显影液的温度，控制面板用于设置和监控显影机的运行状态。

控制系统可以根据用户的设定，自动控制显影机的各项参数，以达到最佳的显影效果。

显影机的工作过程如下：首先，将待处理的底片插入显影机的底片槽中，然后启动显影机，光学系统开始工作，通过镜头将光线聚焦在底片上，形成倒置的光学影像。

接着，显影液从显影槽中流出，由显影辊均匀涂布在底片上，显影液与底片上的感光层接触后，开始化学反应，将感光层中的银盐还原为银粒。

在显影液的作用下，银粒逐渐增大并形成黑色暗影，从而形成清晰的影像。

最后，显影液被排出显影槽，底片被取出，并进行后续的定影、清洗等处理。

总之，显影机通过光学系统、显影系统和控制系统的协同工作，将底片上的光学影像转化为化学影像。

它的原理和结构的合理设计能够确保显影液的均匀涂布、显影时间的精确控制以及显影温度的恒定，从而得到高质量的照相影像。

光刻显影原理光刻技术是半导体制造过程中不可或缺的重要环节，它是将光学图形转化为微米或纳米级别的图案的关键步骤。

而光刻显影原理是光刻技术中最核心的部分，其作用是将光刻胶上的图形转移到光刻胶下的硅片上，形成所需的图案。

光刻显影原理主要包括曝光、显影和清洗三个步骤。

首先是曝光过程。

在曝光机中，通过透镜将掩模上的光学图形投射到覆盖在硅片上的光刻胶上。

在此过程中，曝光机会将紫外线光束聚焦到掩模的图形上，使得通过掩模的部分光线能穿透掩模并照射到光刻胶上。

而未被掩模遮挡的部分光线则被掩模吸收，不会照射到光刻胶上。

这样，掩模上的光学图形就被转化为在光刻胶上的光学图形。

接下来是显影过程。

显影是将光刻胶上的图形转移到硅片上的过程。

在显影机中，将覆盖在硅片上的光刻胶浸泡在显影液中。

显影液会与光刻胶发生化学反应，使得未被曝光的光刻胶溶解掉，而被曝光的光刻胶则保持不变。

这样，光刻胶上的光学图形就被转移到硅片上，形成所需的图案。

显影液的选择和浸泡时间的控制是显影过程中的关键因素，需要根据不同的光刻胶和硅片材料来确定合适的显影条件。

最后是清洗过程。

在显影过程中，显影液会残留在硅片上，需要通过清洗来去除。

清洗主要是将硅片浸泡在去离子水或其他清洗溶液中，以去除显影液残留和其他污染物。

清洗过程的目的是保证硅片表面的纯净度和平整度，以便后续的工艺步骤。

光刻显影原理的关键在于曝光和显影两个过程。

曝光过程通过透镜将掩模上的光学图形转化为在光刻胶上的图形，而显影过程则将光刻胶上的图形转移到硅片上。

这种图案转移的原理可以实现微米或纳米级别的精细图案制作，从而满足半导体制造中对器件尺寸和结构的精确要求。

总的来说，光刻显影原理是光刻技术中不可或缺的关键步骤。

通过曝光和显影的过程，可以实现将光学图形转移到硅片上，形成所需的微米或纳米级别的图案。

这一原理的应用使得半导体制造能够实现更小、更快、更高性能的集成电路，推动了半导体技术的发展。

匀胶显影机工作原理首先是浸泡步骤。

在这一步骤中，照相底片先放入显影液中浸泡一段时间，一般是几分钟，以便让显影液充分浸润到底片中的感光层。

感光层中的银盐晶粒接受了光子的能量，形成了曝光后的暗影，而浸泡能够帮助显影液渗透到这些暗影中，为后续的显影做好准备。

接下来是显影步骤。

在这一步骤中，匀胶显影机会将底片从显影液中取出，放入另一种叫做显影剂的液体中。

显影剂中含有显影剂活化液、显影剂主要成分等，它们能够与感光层中的暗影发生化学反应，将其转变为银金属，在照片中产生出清晰的图案和细节。

这一步骤的时间一般比较短，只需要几分钟。

接着是停止步骤。

在显影后，底片上还会残留有一些显影剂的残留物，如果不及时停止反应，这些残留物就会继续与感光层发生反应，导致照片失真。

因此，匀胶显影机会将底片放入停止液中浸泡一段时间，以中和感光层中的残留显影剂，停止显影的过程。

这个步骤一般只需要几分钟。

然后是固定步骤。

在这一步骤中，底片不再需要浸泡在显影剂中，而是放入固定液中浸泡。

固定液中的主要成分是含有固定剂的溶液，它能够与感光层中的未显影暗影（即未接受光子能量的银盐晶粒）进行反应，将它们溶解掉，使底片表面干净透明，防止未显影的银盐晶粒被显影剂继续显影。

这一步骤的时间一般也只需要几分钟。

最后是清洗步骤。

在这一步骤中，底片需要放入清洗液中进行清洗，以除去固定剂的残留物。

清洗液中含有去除剂和消毒剂，能够将固定剂充分清洗干净，让底片表面干净透明。

这一步骤一般需要比较长的时间，约10分钟左右。

由于匀胶显影机采用了这种特殊的工作原理，能够按照一定的步骤对照相底片进行显影，从而产生出清晰的照片。

而且，匀胶显影机的工作原理非常稳定可靠，大大提高了照相质量，是目前常用的一种显影设备。

匀胶显影机是半导体制造中的关键设备，用于完成晶圆的光刻胶涂覆、固化、显影和坚膜等工艺过程。

具体如下：
1.晶圆盒工作站：操作员将装有晶圆的盒子装载到机器上。

2.机械手传递：机械手臂从晶圆盒中取出晶圆，并将其传送到工艺处理部分。

3.工艺处理部分：包括增粘模块、热盘、冷盘、旋涂和显影单元等主要工艺单元，这些单元负责对晶圆进行各种必要的处理。

4.浸没式光刻工艺单元：为浸没式光刻工艺配备的单元，如晶圆表面水冲洗单元和背清洗单元等。

5.联机接口界面：包含缓冲盒、晶圆边缘曝光（WEE）以及与光刻机交换晶圆的接口等部分。

总的来说，匀胶显影机在集成电路的制造过程中发挥着至关重要的作用，它不仅影响到细微曝光图案的形成，还深刻影响着后续蚀刻和离子注入等工艺中图形转移的结果。

pcb显影机工作原理
嘿呀！今天咱们就来好好聊聊PCB 显影机的工作原理呢！
首先呀，咱得知道啥是PCB 显影机。

这玩意儿在PCB 制造过程中那可是相当重要哇！
PCB 显影机的工作原理呢，其实并不复杂，但也不简单哟！
1. 药水浸泡哎呀呀！PCB 板会被放进特定的药水里浸泡。

这药水可神奇啦，它能和PCB 板上不需要的部分发生反应呢！你说神奇不神奇？
2. 冲洗哇哦！经过浸泡之后，就得冲洗啦。

把那些反应后的杂质啥的冲掉，让PCB 板变得干净清爽。

3. 干燥嘿！冲洗完可不能就这么湿哒哒的，得干燥处理呀。

把水分弄走，保证PCB 板处于良好的状态。

在整个过程中，有好多关键的因素要控制好呢！比如说药水的浓度，哎呀呀，如果浓度不对，那可就糟糕啦！还有浸泡的时间，时间太长或者太短，都会影响效果哟！
还有哇，显影机的压力和温度也很重要呢！压力不够，冲洗不干净；温度不合适，反应效果就不好。

总之呀，PCB 显影机的工作原理虽然听起来简单，但是要真正做好，那可得精心控制各个环节呀！你是不是也觉得这挺有意思的呢？。
