光刻机结构及工作原理(86页精品培训教程)

光刻机的结构光刻机是一种用于半导体制造的关键设备，它在芯片制造过程中扮演着重要的角色。

光刻机的结构可以分为以下几个部分。

一、光源系统光刻机的光源系统是指提供光源的部分，它通常由激光器和光学系统组成。

激光器是产生高功率、高稳定性的激光光源的关键部件，而光学系统则负责将激光束聚焦到光刻胶上，以实现图形的投影。

二、掩膜系统掩膜系统是光刻机中用于制作掩膜的部分。

掩膜是一种具有特定图形的透明介质，它被用来屏蔽激光束，使其只照射到光刻胶上的特定区域。

掩膜系统通常由掩膜台和对准系统组成，掩膜台用于固定掩膜，而对准系统则用于确保掩膜与光刻胶之间的对准精度。

三、光刻胶涂覆系统光刻胶涂覆系统用于将光刻胶均匀地涂覆到芯片表面。

光刻胶是一种感光材料，它可以在光的作用下发生化学变化，从而形成芯片上的图形。

光刻胶涂覆系统通常由涂覆机、旋涂机和烘烤机组成，涂覆机用于将光刻胶均匀地涂覆到芯片表面，旋涂机用于将多余的光刻胶旋掉，而烘烤机则用于加热光刻胶，加快其固化过程。

四、曝光系统曝光系统是光刻机的核心部分，它用于将掩膜上的图形投影到光刻胶上。

曝光系统通常由光学系统和运动系统组成，光学系统用于将掩膜上的图形聚焦到光刻胶上，而运动系统则用于控制光刻胶和掩膜之间的相对位置，以实现图形的精确投影。

五、显影系统显影系统用于去除未曝光的光刻胶。

显影是利用化学溶液将未曝光的光刻胶溶解掉的过程，从而形成芯片表面的图形。

显影系统通常由显影机和清洗机组成，显影机用于将芯片浸泡在显影溶液中，清洗机用于去除残留的显影溶液和光刻胶。

光刻机的结构如上所述，它的每个部分都起着关键的作用，只有各部分协同工作，才能实现精确的图形投影和高质量的芯片制造。

随着半导体技术的不断发展，光刻机的结构也在不断创新和改进，以满足制造更小、更快、更强大的芯片的需求。

光刻机的结构对于芯片制造的成功至关重要，因此在设计和制造过程中需要严格控制各个部分的精度和质量，以确保芯片的可靠性和稳定性。

光刻机结构及工作原理
光刻机是用来制作微电子器件的关键设备之一，它能够将图案从掩膜转移到硅片或其他半导体材料上，用于制造集成电路、平板显示器、光学元件等微纳米器件。

光刻机的结构通常包括以下几个部分：
1. 曝光系统：曝光系统是光刻机的核心部件，它主要由光源、准直系统、投影系统和掩膜台组成。

光源产生紫外线光或深紫外光，准直系统将光束整形成平行光线，投影系统将图案投射到硅片上，掩膜台用于固定和对准掩膜和硅片。

2. 物质传递系统：物质传递系统负责将硅片从供料台取出并转移到掩膜台上，然后将硅片转移到后续工艺步骤中。

物质传递系统通常由机械臂、传送带和对准装置组成。

3. 控制系统：控制系统用于控制光刻机的各个部件的运动和操作，以确保准确的曝光和位置对准。

控制系统通常由计算机和相关的控制器组成。

光刻机的工作原理如下：
首先，将硅片放在掩膜台上，并使用对准装置将硅片和掩膜对准。

然后，通过准直系统和投影系统，将光源发出的光经过掩膜上的图案透过投影镜投射到硅片上。

光经过曝光后，根据不同的光刻技术，可能会引起化学反应、溶解光刻胶、硬化或蚀刻等变化。

完成曝光后，硅片通过物质传递系统移动到下一个工艺步骤，如显影、蚀刻等。

显影过程中，光刻胶被溶解或去除，暴露出硅片表面的图案。

在蚀刻过程中，通过化学或物理方法，去除硅片上未被保护的区域，形成所需的微结构。

总之，光刻机通过将图案从掩膜转移到硅片上，实现微电子器件的制造。

其结构包括曝光系统、物质传递系统和控制系统，通过精确的位置对准和光源的曝光，实现对硅片的加工和图案形成。

光刻机结构及工作原理
光刻机主要由光源系统、聚焦系统、光罩系统、图形控制系统、掩膜版系统和光源清洗系统等组成。

其基本结构是由光源发出的激光照射在掩膜版上，使掩膜版上的图形像经荧光粉照射后发生吸收或散射，从而产生明暗变化。

控制光刻机曝光的曝光光源，它由一台由石英或玻璃制成的紫外光或极紫外光（EUV）光刻机主机组成。

光刻机的光源是半导体工业中最重要的部件之一。

它对光刻精度起决定性作用，而且光刻精度和亮度主要取决于波长。

目前使用最广泛的是EUV光源，它的波长为13.5nm，它的输出功
率很高，一般为200W~400W，相当于30~50W白炽灯亮度。

通常情况下，光刻机光源使用一种称为“掩膜版”的装置进行曝光，该掩膜版是一种带有小孔的玻璃或塑料薄板。

在曝光过程中，光刻机上的光罩将掩膜版上的图形像经过荧光粉或其他显影处理后反射出来，然后由投影物镜投射到光刻机工作台上，经过光刻机主机中所控制的光栅衍射和曝光系统形成电子束，最终投影到硅片上。

—— 1 —1 —。

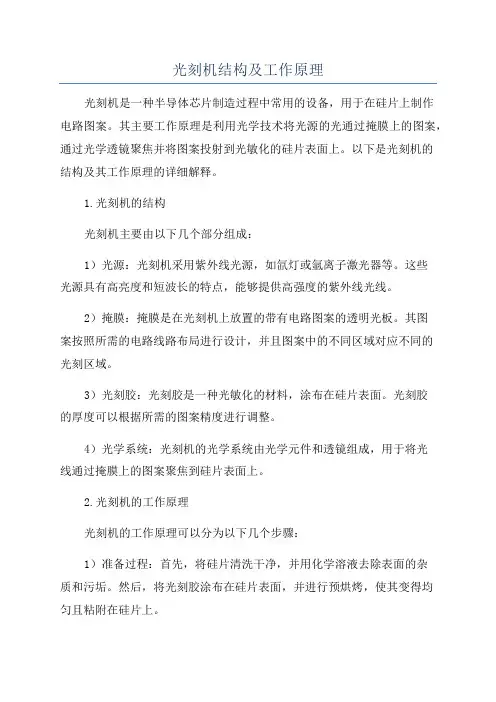

光刻机结构及工作原理光刻机是一种半导体芯片制造过程中常用的设备，用于在硅片上制作电路图案。

其主要工作原理是利用光学技术将光源的光通过掩膜上的图案，通过光学透镜聚焦并将图案投射到光敏化的硅片表面上。

以下是光刻机的结构及其工作原理的详细解释。

1.光刻机的结构光刻机主要由以下几个部分组成：1）光源：光刻机采用紫外线光源，如氙灯或氩离子激光器等。

这些光源具有高亮度和短波长的特点，能够提供高强度的紫外线光线。

2）掩膜：掩膜是在光刻机上放置的带有电路图案的透明光板。

其图案按照所需的电路线路布局进行设计，并且图案中的不同区域对应不同的光刻区域。

3）光刻胶：光刻胶是一种光敏化的材料，涂布在硅片表面。

光刻胶的厚度可以根据所需的图案精度进行调整。

4）光学系统：光刻机的光学系统由光学元件和透镜组成，用于将光线通过掩膜上的图案聚焦到硅片表面上。

2.光刻机的工作原理光刻机的工作原理可以分为以下几个步骤：1）准备过程：首先，将硅片清洗干净，并用化学溶液去除表面的杂质和污垢。

然后，将光刻胶涂布在硅片表面，并进行预烘烤，使其变得均匀且粘附在硅片上。

2）对位过程：在掩膜和硅片上分别使用对位标记，将掩膜对准硅片上的标记。

这样可以确保掩膜图案和硅片表面的图案对应正确。

3）光刻过程：当两者对准后，启动光刻机进行曝光。

光源发出的紫外线光线通过光学系统、掩膜上的图案和透镜，最终聚焦在光刻胶层上。

光刻胶中的聚合物分子会受到光的作用而发生化学变化。

4）显影过程：曝光后，将硅片放入显影液中，显影液会将未曝光的部分光刻胶溶解掉，而曝光过的部分光刻胶则得以保留。

通过显影，硅片表面的图案被转移到光刻胶上。

5）后处理过程：显影后，将硅片进行烘干，同时也可以进行退火、刻蚀等步骤，以进一步优化电路图案的质量和性能。

总结：光刻机是半导体制造过程中必不可少的设备，通过光学技术将光源的光线聚焦到硅片表面上，从而制作出电路图案。

其工作原理包括准备、对位、光刻、显影和后处理等几个步骤。

光刻机的结构及光刻原理光刻机是一种关键的微电子制造设备，广泛应用于集成电路制造过程中的图案转移。

它的主要功能是将光模板上的微小结构投影到硅片上，从而形成所需的图案。

以下是关于光刻机结构和光刻原理的介绍。

光刻机的结构由以下几个主要组成部分组成：1. 照明系统：照明系统是光刻机中的关键部分，它提供所需的光源，并通过透镜系统将光传递到光刻模板上。

光源通常采用紫外线灯，因为紫外线具有较短的波长，有助于实现更高的分辨率。

2. 掩模（光刻模板）：掩模是一种光刻工艺所需的模板，上面有微细的图案。

它由光刻胶覆盖，通过曝光和显影过程来转移图案。

掩模可以进行多次使用，但在每次使用之前都需要进行清洁和检查，以确保图案质量。

3. 投影镜系统：投影镜系统由透镜和反射镜组成，其作用是将掩模上的图案投影到硅片上。

投影镜系统通过控制光的路径和聚焦来实现高分辨率的图案转移。

4. 移动平台（控制系统）：移动平台是支撑硅片和掩模的部分，它们通过控制系统的精确移动来实现图案的准确位置和对准。

控制系统还可以校正光的聚焦和曝光时间，以确保图案转移的质量和准确性。

光刻机的原理基于光学投影。

以下是光刻机的基本工作流程：1. 准备：在开始光刻过程之前，需要准备光刻胶和硅片。

首先，在硅片表面涂覆一层光刻胶，然后将掩模放置在光刻机的适当位置。

2. 曝光：当照明系统启动后，其产生的紫外线光将通过投影镜系统，将掩模上的图案映射到光刻胶上。

光通过曝光过程，使光刻胶在图案区域发生化学或物理变化，从而形成图案的映像。

3. 显影：在显影过程中，光刻胶上未光刻区域的部分将被溶解掉，而那些曝光后固化的光刻胶区域则得以保留。

4. 清洗：完成图案转移后，硅片需要进行清洗，以去除残留的光刻胶和任何其他杂质。

通过这些步骤，光刻机能够在硅片上形成高精度和高分辨率的微小图案。

它在集成电路制造中起着至关重要的作用，为现代科技和电子产品的发展提供了基础支持。

光刻机设备原理
光刻机（Photolithography Equipment）是一种用于集成电路制造的关键设备，它在半导体工艺中用于将图案或模式投影到光敏剂涂覆的硅片（或其他基片）上。

以下是光刻机设备的基本原理：
1. 掩膜制作：首先，根据设计要求，制作一个光刻掩膜（Photomask），其中包含了所需的图案或模式。

掩膜通常由玻璃或石英材料制成，上面涂覆有光刻胶，形成所需的图案。

2. 光刻胶涂覆：将待加工的硅片（或其他基片）放入光刻机中，使用旋涂工艺将光刻胶均匀地涂覆在硅片表面上。

光刻胶是一种敏感的聚合物材料，可以在接受光照后发生化学或物理变化。

3. 掩膜对准：将光刻掩膜放置在光刻机上，然后通过对准系统将掩膜上的图案对准到硅片上。

对准系统使用精确的光学技术来确保图案的精确位置和对齐度。

4. 曝光和照明：光刻机使用紫外线光源照射光刻掩膜，通过透过掩膜的透明区域，将光照射到覆盖在硅片上的光刻胶上。

透过光刻掩膜的不同图案区域，可以形成所需的微小结构或图案。

5. 显影和刻蚀：曝光后，将硅片放入显影液中进行显影。

显影液的化学性质使得光刻胶在显影过程中发生溶解或物理变化，使得光刻胶的暴露部分被去除，形成所需的图案结构。

6. 清洗和检验：在光刻过程结束后，对硅片进行清洗，将未固化或残留的光刻胶和其他杂质去除。

然后，使用检验设备对光刻后的硅片进行检查和测试，以确保图案的质量和准确性。

这些步骤构成了光刻机设备的基本原理。

光刻机在半导体工艺中起到至关重要的作用，通过精确的光刻技术，可以制造出微小且高度精密的电子元件和电路结构，实现了集成电路的微米级或纳米级制造。

光刻机的工作原理及技术特点光刻机是一种重要的半导体制造设备，广泛应用于集成电路、光学器件和显示器件等领域。

它通过使用光学透镜将光线投射到感光胶上，并将图形模式从掩模转移到硅片上，以实现微细结构的制造。

本文将介绍光刻机的工作原理和技术特点。

一、工作原理光刻机的工作原理主要包括掩膜对准、曝光和显影等过程。

首先，通过显微镜对掩膜和硅片进行对准操作，确保二者的位置精确无误。

然后，光源将光线聚焦到光刻胶表面，形成图案的光斑。

接下来，通过光学透镜将图案缩小并投射到硅片上，使掩模上的图案转移到硅片上。

最后，经过显影处理，将未固化的部分去除，形成硅片上的微细结构。

二、技术特点1. 分辨率高：光刻机能够实现纳米级别的微细加工，具有很高的分辨率。

通过不断提升光刻胶的特性以及光刻机的光源和镜头技术，可以实现更高的分辨率要求。

2. 加工速度快：光刻机能够在很短的时间内完成对整个硅片的加工。

通过提高曝光光源的输出功率和优化光学系统，加工速度得到了显著提升。

3. 自动化程度高：现代光刻机具备较高的自动化程度，能够实现多种工艺步骤的自动控制和切换。

通过使用先进的控制系统和传感器，能够提高操作的稳定性和生产效率。

4. 多功能性：光刻机具有多种功能，能够满足不同领域的需求。

例如，对于光学器件的制造，可以使用不同波长的光源和光刻胶，以实现不同的加工效果。

5. 成本较高：光刻机属于高精密设备，其制造和维护成本相对较高。

另外，由于需要使用昂贵的光刻胶和掩模等材料，使得整体投资费用也较高。

综上所述，光刻机作为一种重要的微细加工设备，其工作原理基于光学技术的应用，具有高分辨率、快速加工速度、高自动化程度、多功能性等技术特点。

然而，由于其成本较高，仅适用于对产品精度要求较高的领域。

随着科技的发展，光刻机的技术将不断创新，为微电子行业的发展做出更大的贡献。

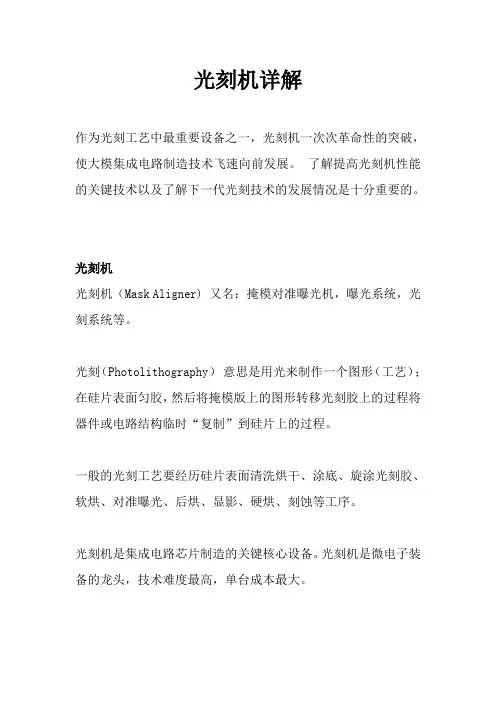

光刻机详解作为光刻工艺中最重要设备之一，光刻机一次次革命性的突破，使大模集成电路制造技术飞速向前发展。

了解提高光刻机性能的关键技术以及了解下一代光刻技术的发展情况是十分重要的。

光刻机光刻机（Mask Aligner) 又名：掩模对准曝光机，曝光系统，光刻系统等。

光刻（Photolithography）意思是用光来制作一个图形（工艺）；在硅片表面匀胶，然后将掩模版上的图形转移光刻胶上的过程将器件或电路结构临时“复制”到硅片上的过程。

一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀等工序。

光刻机是集成电路芯片制造的关键核心设备。

光刻机是微电子装备的龙头，技术难度最高，单台成本最大。

光刻机发展路线图光刻机三巨头荷兰的ASML，日本的Nikon，Canon光刻机重要评价指标支持基片的尺寸范围，分辨率、对准精度、曝光方式、光源波长、光强均匀性、生产效率等。

分辨率是对光刻工艺加工可以达到的最细线条精度的一种描述方式。

光刻的分辨率受受光源衍射的限制,所以与光源、光刻系统、光刻胶和工艺等各方面的限制。

对准精度是在多层曝光时层间图案的定位精度。

曝光方式分为接触接近式、投影式和直写式。

曝光光源波长分为紫外、深紫外和极紫外区域，光源有汞灯，准分子激光器等。

光刻机的结构整机光刻机包含曝光系统(照明系统和投影物镜) 工件台掩模台系统自动对准系统调焦调平测量系统掩模传输系统硅片传输系统环境控制系统整机框架及减振系统整机控制系统整机软件系统光刻机整体结构•光刻机整体结构光刻技术的基本原理和工艺光刻工艺通过曝光的方法将掩模上的图形转移到涂覆于硅片表面的光刻胶上，然后通过显影、刻蚀等工艺将图形转移到硅片上。

1、涂胶要制备光刻图形，首先就得在芯片表面制备一层均匀的光刻胶。

在涂胶之前，对芯片表面进行清洗和干燥是必不可少的。

目前涂胶的主要方法有：甩胶、喷胶和气相沉积，但应用最广泛的还是甩胶。

光刻机的工作原理及技术特点光刻机是一种重要的半导体制造工具，广泛应用于微电子产业。

它是通过采用光学投影技术将图形投射到感光剂上，然后完成芯片的制作。

本文将详细介绍光刻机的工作原理及其技术特点。

一、光刻机的工作原理光刻机的工作原理主要包括掩膜制作、照射光源、光学系统、曝光模式选择和投影成像等关键步骤。

1. 掩膜制作：首先，需要制作掩膜，即将芯片设计图案转化为物理形式。

掩膜通常由光刻胶浮雕于透明的基板上制成，然后通过化学或电子束等方式，对掩膜进行曝光和显影，形成所需的图案。

2. 照射光源：光刻机所使用的照射光源通常是紫外线（UV）或深紫外线（DUV），因为这些波长的光能提供高分辨率和较小的特征尺寸。

3. 光学系统：光学系统负责将掩膜上图案的细节放大并投射到感光剂表面。

该系统包含透镜和反射镜等元件，通过控制这些元件的光路和光学参数，可以实现图案的精确投影。

4. 曝光模式选择：光刻机通常有两种曝光模式可供选择，即点状曝光和连续曝光。

点状曝光模式适用于复杂的图案，而连续曝光模式适用于一些简单的图案。

5. 投影成像：一旦掩膜图案被投影到感光剂上，感光剂就会发生化学反应，使图案得以固定。

然后，通过显影和其他一系列工艺步骤，最终形成了芯片上的电路图案。

二、光刻机的技术特点1. 分辨率高：随着半导体技术的不断发展，芯片上的电路图案变得越来越小，因此光刻机需要具备高分辨率的能力。

现代光刻机的分辨率可以达到亚微米甚至纳米级别，能够满足微电子产业对高分辨率的需求。

2. 生产效率高：光刻机的生产效率直接关系到芯片的制造成本和生产能力。

为了提升生产效率，现代光刻机集成了自动对准、自动曝光、多通道照射等技术，能够在较短的时间内完成大量的曝光工作。

3. 稳定性和可靠性强：光刻机在长时间运行过程中需要保持高度的稳定性和可靠性，以确保芯片的质量和一致性。

因此，现代光刻机采用了精密的光机电一体化设计，配备先进的控制系统，能够实时监测和修正系统参数，确保曝光质量和稳定性。

光刻机光学原理光刻机是一种在微电子制造中广泛应用的设备，它通过利用光的特性在光敏材料上进行图案的刻写。

光刻机的光学原理是实现其高精度、高分辨率的关键。

光刻机光学系统由光源、光学透镜、掩模和感光材料等组成。

其工作原理可以简单描述如下：首先，光源发出的光束经过准直系统被聚焦到掩模上。

掩模是一种有图案的透明平板，其图案被光刻机复制到感光材料上。

光束通过掩模时，会在掩模上产生衍射和干涉现象，形成复杂的光场分布。

这些光场分布经过透镜系统的调整和放大，最终将图案投射到感光材料上。

光刻机的光学原理主要涉及到几个重要的概念和原理。

首先是光的衍射现象。

当光束通过掩模上的图案时，它会在图案的边缘产生衍射现象，形成衍射光场。

这些衍射光场的干涉和相位差会影响最终在感光材料上形成的图案的分辨率和精度。

其次是干涉现象。

当光束通过掩模时，不同光束之间会相互干涉，形成干涉光场。

这种干涉现象可以通过光学透镜系统的调整来控制，从而实现对图案的放大和投射。

光刻机的光学系统中还包含了光学透镜和准直系统。

光学透镜用于对光束进行调整和放大，以实现对图案的投射。

准直系统则用于确保光束的平行度和垂直度，从而保证投射的图案的准确性和精度。

感光材料也是光刻机光学原理中不可忽视的一部分。

感光材料是一种能够对光进行敏感反应的材料，它可以记录光束的强度和位置信息。

感光材料的特性决定了最终图案的分辨率和精度。

总结起来，光刻机光学原理涉及到光的衍射和干涉现象，通过光学透镜和准直系统对光束进行调整和放大，最终将图案投射到感光材料上。

这些原理的应用使得光刻机能够实现高精度、高分辨率的图案刻写，为微电子制造提供了重要的工具和技术支持。

光刻机光学原理的研究和发展一直是微电子制造领域的热点和难点问题。

随着科技的进步和需求的不断提高，光刻机的分辨率和精度要求也越来越高。

因此，对光刻机光学原理的深入理解和掌握，对于光刻机技术的发展和应用具有重要意义。

未来，随着新材料和新技术的不断涌现，光刻机光学原理将会进一步完善和创新，为微电子制造带来更多的可能性和发展空间。

光刻机内部结构
光刻机是一种用于集成电路制造的关键设备，它在半导体行业中起着至关重要的作用。

光刻机的内部结构包括以下几个主要部分。

1. 光源：光刻机使用的光源通常是激光器或者是放电光源。

光源产生的强光经过处理后，会成为光刻机进行曝光的光源。

2. 掩模：光刻机使用的掩模是一种特殊的光刻版，上面有设计好的图形。

掩模被放置在光刻机的掩模台上，用来通过光刻的方式将图形投射到光刻胶上。

3. 光刻胶：光刻胶是一种特殊的光敏材料，它可以在光的作用下发生化学反应，形成图形。

光刻胶被涂覆在晶圆上，然后通过光刻机曝光，使得图形被传递到晶圆上。

4. 曝光系统：光刻机的曝光系统是将光源产生的光通过光学系统集中到掩模上，然后再通过透镜将图形投射到光刻胶上。

曝光系统的精度和稳定性对于光刻的质量至关重要。

5. 运动系统：光刻机的运动系统包括掩模台和晶圆台的运动控制。

掩模台和晶圆台需要在曝光过程中以极高的精度进行移动，以保证图形的准确传递。

6. 控制系统：光刻机的控制系统负责对整个光刻过程进行控制和监测。

它可以控制光源的开关和强度，控制运动系统的移动，以及监测曝光过程中的各项参数。

光刻机的工作原理解析光刻机作为现代微电子制造中不可或缺的工具，被广泛应用于芯片制造、光电子器件制备等领域。

它利用光的特性以及复杂的光学系统，实现了对微细结构的高精度图案制作。

本文将深入解析光刻机的工作原理，以帮助读者更好地了解光刻技术。

光刻技术是一种通过光照射来定义微细图案的制作方法。

它涉及到光源、光学系统、掩膜和感光胶等多个关键组成部分。

在光刻机的工作过程中，首先需要准备一块平整的硅片作为基板，然后将感光胶涂覆在基板表面。

接下来，通过光学系统将掩膜上的图案投影到感光胶上，并进行曝光处理。

将感光胶暴露在特定波长的光下后，其化学性质发生变化，形成图案。

最后，使用相关工艺将图案转移到硅片上，并进行后续加工步骤，如刻蚀、沉积等。

光刻机的光学系统起到了至关重要的作用。

光学系统中的主要组件包括准直器、投影镜头和显微镜。

准直器将来自光源的光束进行整形和聚焦，使光线平行且均匀分布到投影镜头上。

投影镜头将光束经过透镜组的折射和反射，将掩膜上的图案缩小并投射到感光胶上。

显微镜用于检测和调整光刻过程中的图案位置和焦距，确保高精度的曝光操作。

这些光学元件的精确设计和制造是确保光刻精度和分辨率的关键。

光刻机中的光源发挥着关键作用。

光源的质量和波长决定了光刻机的分辨率和曝光速度。

目前最常用的光源是紫外线激光器，其波长通常为193 nm或248 nm。

这些波长对应的紫外线具有较小的衍射极限，可以实现更高的分辨率。

光刻过程中，光源通过光纤传输，经过光路控制进入光学系统，然后经过电子束在感光胶上进行曝光。

感光胶也是光刻过程中不可或缺的组成部分。

感光胶是一种特殊的化学材料，其化学性质可以在曝光过程中发生变化。

常见的感光胶有阴极射线光刻胶（Cathode Ray Photoresist，简称CRP）和紫外线光刻胶（Ultraviolet Photoresist，简称UVP）。

在光刻过程中，光刻机的光学系统将掩膜上的图案通过光投射到感光胶上，使感光胶的曝光区域和未曝光区域发生化学反应，形成图案。

光刻机技术原理光刻机是一种重要的半导体制造设备，其原理是利用光的特性进行微细图案的制作。

光刻技术在集成电路制造中起着至关重要的作用，其精度和效率对于芯片的性能和质量至关重要。

光刻技术的原理基于光的干涉和衍射现象。

首先，通过激光器或者其他光源产生一束光线，然后通过光刻机中的光学系统进行聚焦。

光学系统由透镜组成，可以将光线聚焦到非常小的尺寸，通常在纳米级别。

这样，光线就可以精确地照射到待加工的硅片上。

在光刻机中，光线经过光罩上的图案后，通过透镜组成的接触式光刻机或非接触式光刻机的光学系统，将图案投射到硅片上。

光刻机的光学系统具有高分辨率和高对比度的特点，可以实现非常精细的图案转移。

光刻的关键步骤是光刻胶的涂布和曝光。

光刻胶是一种特殊的光敏物质，可以在光的照射下发生化学反应。

首先，将光刻胶涂覆在硅片上，并通过旋涂或喷涂的方式均匀分布。

然后，将光刻胶暴露在光刻机中的光线下。

在暴露过程中，光刻胶中的光敏剂会发生化学反应，使胶层发生变化。

在曝光后，需要对光刻胶进行显影。

显影是通过化学物质对光刻胶进行处理，使显影剂只作用于被曝光的区域。

显影剂会溶解或剥离曝光过的光刻胶，从而形成所需的图案。

光刻技术的精度取决于光刻机的分辨率和对比度。

分辨率是指光刻机能够实现的最小特征尺寸。

对比度是指图案的清晰度和对比度的能力。

光刻机的光学系统和光刻胶的性能决定了分辨率和对比度的水平。

除了光学系统和光刻胶，光刻机的稳定性和控制系统也对光刻技术的精度和效率起着重要作用。

光刻机需要精确控制曝光时间、光源强度和光刻胶的温度等参数，以确保图案的准确转移和一致性。

光刻机技术是一种重要的半导体制造技术，其原理基于光的干涉和衍射现象。

通过光学系统的聚焦和光刻胶的涂布和曝光，可以实现微细图案的制作。

光刻机的稳定性和控制系统对光刻技术的精度和效率至关重要。

光刻技术的发展推动了集成电路的进步，为现代科技的发展提供了基础。
