03 光刻机结构及工作原理1资料

光刻机的原理与操作流程详解光刻技术作为半导体工业中至关重要的工艺，在集成电路制造中扮演着至关重要的角色。

光刻机作为实现光刻技术的关键设备，被广泛应用于芯片的制造过程中。

本文将详细介绍光刻机的原理与操作流程，以帮助读者更好地理解和了解光刻机的工作原理。

一、光刻机的原理光刻机是一种利用光能进行图案转移的装置。

它通过使用光敏感的光刻胶将图案投射到硅片或光刻板上，实现超高精度的图案复制。

光刻机的主要原理包括光源、掩模、透镜系统和光刻胶。

1. 光源：光刻机所使用的光源通常为紫外光源，如汞灯或氙灯。

它们产生的紫外光能够提供高能量的辐射，以便更好地曝光光刻胶。

2. 掩模：掩模是光刻机中的关键元件，它是一种具有微细图案的透明光学元件。

掩模上的图案会通过光学系统和光刻胶传递到硅片上。

掩模的制作过程需要通过电子束、激光或机械刻蚀等技术实现。

3. 透镜系统：透镜系统主要用于控制光束的聚焦和对准，确保图案的精确转移。

光刻机中常用的透镜系统包括凸透镜和反射式透镜。

4. 光刻胶：光刻胶是光刻机中的光敏材料，它的主要作用是在曝光后进行图案的传递。

光刻胶的选择需要根据不同的曝光要求和工艺步骤来确定。

光刻机利用以上原理，通过精确的光学系统和光敏材料，将图案高度精细地转移到硅片上，实现芯片制造中的微细加工。

二、光刻机的操作流程光刻机的操作流程主要包括准备工作、图案布置、曝光和清洗等步骤。

下面将详细介绍这些步骤。

1. 准备工作：首先，操作人员需要检查光刻机的状态，确保所有设备和系统正常运行。

接着，将要制作的掩模和硅片进行清洁处理，确保表面干净并去除尘埃。

2. 图案布置：在光刻机中，需要将掩模和硅片进行对准，并确定需要曝光的区域。

通过对准仪器和软件的辅助，操作人员可以调整和校准掩模和硅片的位置，以确保图案的精确转移。

3. 曝光：一旦图案布置完成，操作人员可以启动光刻机进行曝光。

曝光过程中，光源会照射在掩模上，通过透镜系统聚焦后，将图案传递到光刻胶上。

光刻机结构及工作原理
光刻机是用来制作微电子器件的关键设备之一，它能够将图案从掩膜转移到硅片或其他半导体材料上，用于制造集成电路、平板显示器、光学元件等微纳米器件。

光刻机的结构通常包括以下几个部分：
1. 曝光系统：曝光系统是光刻机的核心部件，它主要由光源、准直系统、投影系统和掩膜台组成。

光源产生紫外线光或深紫外光，准直系统将光束整形成平行光线，投影系统将图案投射到硅片上，掩膜台用于固定和对准掩膜和硅片。

2. 物质传递系统：物质传递系统负责将硅片从供料台取出并转移到掩膜台上，然后将硅片转移到后续工艺步骤中。

物质传递系统通常由机械臂、传送带和对准装置组成。

3. 控制系统：控制系统用于控制光刻机的各个部件的运动和操作，以确保准确的曝光和位置对准。

控制系统通常由计算机和相关的控制器组成。

光刻机的工作原理如下：
首先，将硅片放在掩膜台上，并使用对准装置将硅片和掩膜对准。

然后，通过准直系统和投影系统，将光源发出的光经过掩膜上的图案透过投影镜投射到硅片上。

光经过曝光后，根据不同的光刻技术，可能会引起化学反应、溶解光刻胶、硬化或蚀刻等变化。

完成曝光后，硅片通过物质传递系统移动到下一个工艺步骤，如显影、蚀刻等。

显影过程中，光刻胶被溶解或去除，暴露出硅片表面的图案。

在蚀刻过程中，通过化学或物理方法，去除硅片上未被保护的区域，形成所需的微结构。

总之，光刻机通过将图案从掩膜转移到硅片上，实现微电子器件的制造。

其结构包括曝光系统、物质传递系统和控制系统，通过精确的位置对准和光源的曝光，实现对硅片的加工和图案形成。

光刻机介绍1000字光刻机（Lithography Machine）是一种用于制造集成电路（IC）和平板显示器（LCD）等微电子设备的关键工具。

它通过将光照射到光刻胶上，并通过光刻胶上的图案转移到芯片表面或显示器基板上来制造微细图案。

以下是对光刻机的详细介绍。

一、光刻机的工作原理光刻机主要由光源、光刻胶、掩膜、光刻机床和光刻机控制系统等组成。

其工作原理主要包括以下几个步骤：1. 准备工作：选择合适的光源，准备好光刻胶和掩膜。

2. 掩膜对准：将掩膜与基板对准，确保光刻胶上的图案与所需制造的图案一致。

3. 光照曝光：通过光源发出的光照射到光刻胶上，使光刻胶发生化学或物理性质的变化。

4. 显影：将光刻胶表面暴露出的图案通过显影液进行处理，使其形成所需的图案。

5. 转移图案：将光刻胶上的图案转移到芯片表面或显示器基板上。

6. 清洗：清洗光刻胶及废液等，准备进行下一次的光刻过程。

二、光刻机的分类根据光源的不同，光刻机可以分为紫外光刻机、深紫外光刻机和电子束光刻机等。

其中，紫外光刻机是目前最常用的光刻机。

1. 紫外光刻机：紫外光刻机主要使用紫外线作为光源，其波长通常为365nm或248nm，可以制造较大尺寸的芯片或显示器。

它具有成本低、速度快、生产效率高的优点，广泛应用于集成电路、LCD、MEMS等领域。

2. 深紫外光刻机：深紫外光刻机采用更短波长的紫外线光源，通常为193nm或157nm，可以制造更小尺寸、更高精度的芯片或显示器。

它具有更高的分辨率和更好的图案传输能力，适用于制造高密度集成电路和高分辨率液晶显示器等。

3. 电子束光刻机：电子束光刻机使用电子束作为光源，具有非常高的分辨率和图案传输能力，可以制造纳米级的微细图案。

然而，电子束光刻机的制造成本较高且速度较慢，主要应用于研究和开发领域。

三、光刻机的应用领域光刻机是集成电路和平板显示器制造过程中的关键工具，广泛应用于以下领域：1. 集成电路制造：光刻机用于制造集成电路的芯片，其中包括处理器、存储器、传感器等。

03光刻机结构及工作原理103光刻机结构及工作原理1光刻机（Photolithography）是一种在半导体制造过程中，用于将图案转移至硅片（Wafer）上的工艺技术。

它是半导体工业中至关重要的一环，因为它能够实现微细的图案精确地转移到硅片上，从而实现集成电路的制造。

光刻机的结构大致可以分为以下几个主要部分：光源系统、掩膜对准系统、光学系统（Projection Optics System）、控制系统和硅片传送系统。

光源系统是光刻机的核心部分之一，它提供了高亮度且高均匀度的光源。

常用的光源有紫外线光源、光纤激光器等。

光源通过透镜系统聚焦，经过掩膜（Mask）上的图案形成光强分布，然后通过投影光学系统将图案投射到硅片上。

掩膜对准系统用于确保掩膜与硅片的对准精度，它能够精确地调整掩膜与硅片之间的相对位置。

对准系统仅需保证掩模对准精度即可，这是因为相对于掩膜，硅片上的图案会被按比例放大，即投影比率。

例如，如果投影比率为 5：1，那么掩膜上的 1mm 的图案会在硅片上形成 5mm 的图案。

光学系统是负责将经过掩膜的图案放大并转移到硅片上。

它通常由一套透镜组成，将形成的光强分布进行扩散和透射，以实现高精度的图案分辨率和投影比率。

光学系统的设计和制造对于光刻机的分辨率和成像质量至关重要。

控制系统是用于控制整个光刻机运行的关键部分。

它能够精确地控制光源的开关，对准系统的运动和调整，以及图案的转移和硅片的传送等。

控制系统通过与光学系统和硅片传送系统的协调工作，以实现高精度和高效率的光刻过程。

硅片传送系统是将硅片从一个位置传送到另一个位置的部分。

它通常由传送装置和夹具组成，用于控制和运动硅片。

在光刻过程中，硅片会在不同的工序和设备之间传送，因此传送系统的稳定性和精确性对于整个工艺的成功至关重要。

光刻机的工作原理如下：首先，将准备好的掩膜放置在掩膜对准系统上，确保其与硅片的对准精度。

然后，打开光源系统，通过光学系统将图案投射到硅片上。

光刻机的原理与操作流程详解光刻技术在半导体制造、微电子工程以及其他先进制造领域中扮演着不可或缺的角色。

光刻机是光刻技术的基础设备之一，它利用光的干涉和衍射原理将光源中的图案投影到光刻胶层上，从而实现微细图案的制作。

本文将深入探讨光刻机的原理与操作流程，帮助读者更好地理解和使用这个重要的工艺设备。

一、光刻机的原理光刻机主要由光源系统、投影系统、掩膜系统和底片台构成。

其中，光源系统产生短波长的光，并在光刻胶层上形成显影图案；投影系统通过透镜和镜片将显影图案投射到光刻胶层上；掩膜系统则起到选择性透光的作用，控制光的照射位置和图案形状；底片台用来支撑光刻胶层和掩膜。

具体的操作流程如下：1. 准备工作首先，需要准备好光刻胶、掩膜、底片和其他辅助材料。

光刻胶是一种可溶于化学溶剂的光敏聚合物材料，掩膜是一种透镜或镜片，底片则是光刻胶层的承载基底。

2. 涂覆光刻胶将光刻胶涂覆在底片上，以形成光刻胶层。

这个过程需要将光刻胶放置在旋转的底片台上，并通过旋转和均匀压力的方式将光刻胶均匀涂布在底片表面。

3. 预热和贴附掩膜将掩膜放置在光刻机的掩膜系统内，并预热以提高粘附性。

然后，将底片放在掩膜下方，用真空吸附在底片台上，并贴附掩膜。

4. 照射曝光调整光刻机的照射参数，例如曝光时间和光强度等，并将底片台移至曝光位置。

通过控制光的照射位置和图案形状，可以在光刻胶层上形成所需的显影图案。

5. 显影将底片台移至显影室内，将底片浸入显影液中。

显影液会溶解光刻胶层中未曝光部分的光刻胶，从而使已曝光的部分保留下来。

6. 清洗和干燥将底片转移到清洗室内，用化学溶剂对显影后的底片进行清洗，去除残留的光刻胶和显影液。

然后，将底片放置在干燥器内，进行干燥处理。

二、光刻机的操作流程和注意事项1. 操作流程（1）打开光刻机电源并启动系统。

此过程需要按照设备说明书中的步骤进行，确保所有系统均正常工作。

（2）将待加工的底片放置在底片台上，并调整底片台的位置，使其对准光刻机的光路。

光刻机的工作原理
光刻机是一种制造微电子器件的重要设备，其工作原理是利用光学系统将设计好的电路图案投影到光刻片上，通过化学反应将图案转移到硅片上，形成微细的电路结构。

光刻机的工作原理主要包括以下几个步骤：
1. 排版：将电路设计信息输入到计算机中，经过排版软件的处理，将电路图案转换为光刻片上的图案。

2. 制作掩膜：根据计算机处理后的电路图案，制作掩膜。

掩膜是用来遮挡相应区域的光线，一般使用透明的玻璃或石英板制作而成。

3. 照明系统：光刻机的照明系统采用紫外线光源，将光线通过一系列镜片、光阑等光学元件进行整形，使其能够均匀、平行地照射到光刻片上。

4. 投影系统：投影系统是光刻机中最关键的部分，它将光线通过透镜，将掩膜上的图案缩小投影到光刻片上。

投影系统通常采用光学投影或反射投影的方式进行图案的投影。

5. 曝光：在光刻片上照射时，被曝光的区域会发生化学反应，使得该区域的光刻片发生改变。

具体的曝光方式有直接曝光和间接曝光两种方式。

6. 显影：经过曝光后，将光刻片放入显影液中，未曝光的区域
将被蚀刻掉，形成微细的电路结构。

7. 清洗和检测：经过显影后，需要对光刻片进行清洗以去除残留的显影液。

清洗后，使用显微镜或扫描电子显微镜等设备进行检测，以保证电路的质量。

通过以上几个步骤，光刻机能够高效、精确地将电路图案转移到硅片上，实现微电子器件的高精度制造。

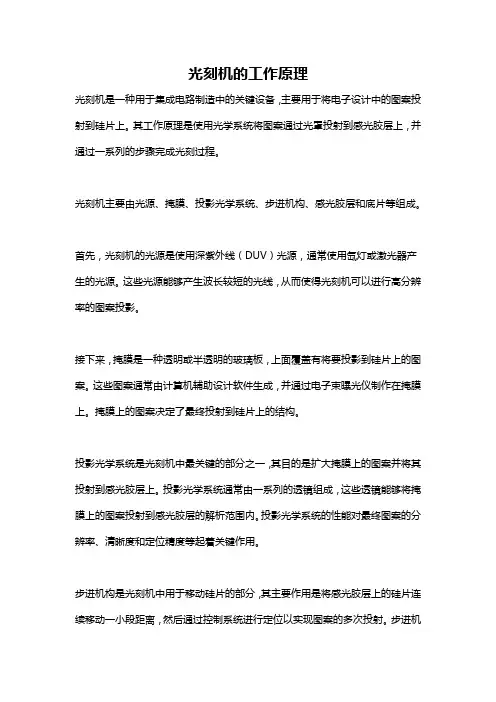

光刻机的工作原理光刻机是一种用于集成电路制造中的关键设备，主要用于将电子设计中的图案投射到硅片上。

其工作原理是使用光学系统将图案通过光罩投射到感光胶层上，并通过一系列的步骤完成光刻过程。

光刻机主要由光源、掩膜、投影光学系统、步进机构、感光胶层和底片等组成。

首先，光刻机的光源是使用深紫外线（DUV）光源，通常使用氙灯或激光器产生的光源。

这些光源能够产生波长较短的光线，从而使得光刻机可以进行高分辨率的图案投影。

接下来，掩膜是一种透明或半透明的玻璃板，上面覆盖有将要投影到硅片上的图案。

这些图案通常由计算机辅助设计软件生成，并通过电子束曝光仪制作在掩膜上。

掩膜上的图案决定了最终投射到硅片上的结构。

投影光学系统是光刻机中最关键的部分之一，其目的是扩大掩膜上的图案并将其投射到感光胶层上。

投影光学系统通常由一系列的透镜组成，这些透镜能够将掩膜上的图案投射到感光胶层的解析范围内。

投影光学系统的性能对最终图案的分辨率、清晰度和定位精度等起着关键作用。

步进机构是光刻机中用于移动硅片的部分，其主要作用是将感光胶层上的硅片连续移动一小段距离，然后通过控制系统进行定位以实现图案的多次投射。

步进机构通常采用精确的直线导轨和驱动系统，以确保硅片的精确定位。

感光胶层是硅片上涂覆的一层光敏材料，它能够对投影光进行化学反应并进行图案转移。

光刻胶层的特性主要包括对光的敏感度、吸收率和胶层厚度等。

根据不同的工艺要求，可以选择不同的感光胶。

最后，底片是硅片的基底，光刻过程完成后，感光胶层会与底片发生化学反应，并实现图案的转移。

底片上的图案将会在后续的步骤中进行电路制造和工艺加工。

总的来说，光刻机的工作原理是通过使用光学系统将图案投射到感光胶层上，然后通过一系列的步骤将图案转移到硅片上。

光刻机的性能对最终图案的分辨率、清晰度和定位精度等起着关键作用，因此在光刻机的设计和制造中，需要考虑到光源、掩膜、投影光学系统、步进机构、感光胶层和底片等各个方面的因素。

光刻机的原理及光刻过程简介光刻机（Photolithography Machine）是一种用于半导体制造和微电子工艺中的关键设备，主要用于制造芯片、集成电路和其他微细结构的制作过程。

下面是光刻机的技术原理和实现光刻过程的简单介绍：1.掩膜制备：首先，需要准备一个称为掩膜（Photomask）的特殊玻璃板。

掩膜上绘制了要在芯片上形成的图案，类似于蓝图。

这些图案决定了芯片的电路布局和结构。

掩膜制备的一些关键要点和具体细节：1.设计和绘制掩膜图案：根据芯片的设计需求，使用计算机辅助设计（CAD）软件或其他工具绘制掩膜图案。

这些图案包括电路布局、晶体管、连接线等微细结构。

2.掩膜材料选择：选择适合的掩膜材料，通常是高纯度的二氧化硅（SiO2）或氧化物。

材料选择要考虑到其透光性、耐用性和成本等因素。

3.光刻胶涂覆：在掩膜材料的表面涂覆一层光刻胶。

光刻胶是一种感光性的聚合物材料，可以在光刻过程中发生化学或物理变化。

4.掩膜图案转移：使用光刻机将掩膜图案投射到光刻胶上。

光照射使得光刻胶在照射区域发生光化学反应或物理改变，形成图案。

5.显影和清洗：将光刻胶涂层浸入显影液中，显影液会溶解或去除未被光照射的光刻胶部分，留下期望的图案。

随后进行清洗，去除显影液残留。

6.检验和修复：对制备好的掩膜进行检验，确保图案的精度和质量。

如果发现缺陷或损坏，需要进行修复或重新制备掩膜。

掩膜制备的关键要点在于设计准确的图案、选择合适的掩膜材料、确保光刻胶涂覆的均匀性和控制光照射过程的精确性。

制备高质量的掩膜对于确保后续光刻过程的精确性和芯片制造的成功非常重要。

2.光源和光学系统：光刻机使用强光源（通常是紫外光）来照射掩膜上的图案。

光源会发出高能量的光线，并通过光学系统将光线聚焦成细小的光斑。

光源和光学系统的一些关键要点和具体细节：1.光源选择：光刻机通常使用紫外光（UV）作为光源，因为紫外光的波长比可见光短，能够提供更高的分辨率和精度。

光刻机的结构及光刻原理光刻机是一种关键的微电子制造设备，广泛应用于集成电路制造过程中的图案转移。

它的主要功能是将光模板上的微小结构投影到硅片上，从而形成所需的图案。

以下是关于光刻机结构和光刻原理的介绍。

光刻机的结构由以下几个主要组成部分组成：1. 照明系统：照明系统是光刻机中的关键部分，它提供所需的光源，并通过透镜系统将光传递到光刻模板上。

光源通常采用紫外线灯，因为紫外线具有较短的波长，有助于实现更高的分辨率。

2. 掩模（光刻模板）：掩模是一种光刻工艺所需的模板，上面有微细的图案。

它由光刻胶覆盖，通过曝光和显影过程来转移图案。

掩模可以进行多次使用，但在每次使用之前都需要进行清洁和检查，以确保图案质量。

3. 投影镜系统：投影镜系统由透镜和反射镜组成，其作用是将掩模上的图案投影到硅片上。

投影镜系统通过控制光的路径和聚焦来实现高分辨率的图案转移。

4. 移动平台（控制系统）：移动平台是支撑硅片和掩模的部分，它们通过控制系统的精确移动来实现图案的准确位置和对准。

控制系统还可以校正光的聚焦和曝光时间，以确保图案转移的质量和准确性。

光刻机的原理基于光学投影。

以下是光刻机的基本工作流程：1. 准备：在开始光刻过程之前，需要准备光刻胶和硅片。

首先，在硅片表面涂覆一层光刻胶，然后将掩模放置在光刻机的适当位置。

2. 曝光：当照明系统启动后，其产生的紫外线光将通过投影镜系统，将掩模上的图案映射到光刻胶上。

光通过曝光过程，使光刻胶在图案区域发生化学或物理变化，从而形成图案的映像。

3. 显影：在显影过程中，光刻胶上未光刻区域的部分将被溶解掉，而那些曝光后固化的光刻胶区域则得以保留。

4. 清洗：完成图案转移后，硅片需要进行清洗，以去除残留的光刻胶和任何其他杂质。

通过这些步骤，光刻机能够在硅片上形成高精度和高分辨率的微小图案。

它在集成电路制造中起着至关重要的作用，为现代科技和电子产品的发展提供了基础支持。

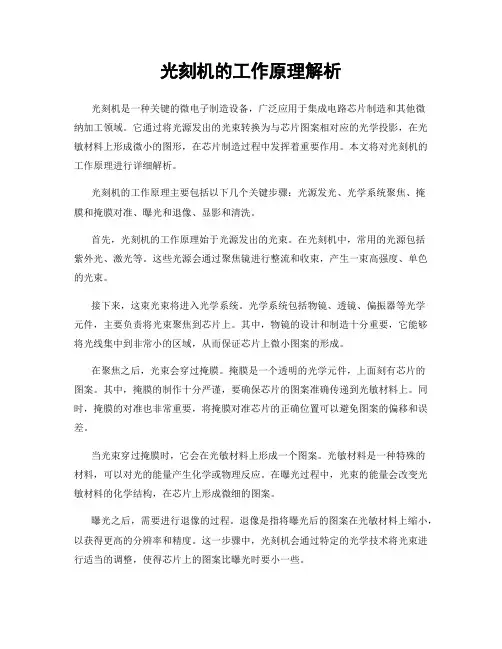

光刻机的工作原理解析光刻机是一种关键的微电子制造设备，广泛应用于集成电路芯片制造和其他微纳加工领域。

它通过将光源发出的光束转换为与芯片图案相对应的光学投影，在光敏材料上形成微小的图形，在芯片制造过程中发挥着重要作用。

本文将对光刻机的工作原理进行详细解析。

光刻机的工作原理主要包括以下几个关键步骤：光源发光、光学系统聚焦、掩膜和掩膜对准、曝光和退像、显影和清洗。

首先，光刻机的工作原理始于光源发出的光束。

在光刻机中，常用的光源包括紫外光、激光等。

这些光源会通过聚焦镜进行整流和收束，产生一束高强度、单色的光束。

接下来，这束光束将进入光学系统。

光学系统包括物镜、透镜、偏振器等光学元件，主要负责将光束聚焦到芯片上。

其中，物镜的设计和制造十分重要，它能够将光线集中到非常小的区域，从而保证芯片上微小图案的形成。

在聚焦之后，光束会穿过掩膜。

掩膜是一个透明的光学元件，上面刻有芯片的图案。

其中，掩膜的制作十分严谨，要确保芯片的图案准确传递到光敏材料上。

同时，掩膜的对准也非常重要，将掩膜对准芯片的正确位置可以避免图案的偏移和误差。

当光束穿过掩膜时，它会在光敏材料上形成一个图案。

光敏材料是一种特殊的材料，可以对光的能量产生化学或物理反应。

在曝光过程中，光束的能量会改变光敏材料的化学结构，在芯片上形成微细的图案。

曝光之后，需要进行退像的过程。

退像是指将曝光后的图案在光敏材料上缩小，以获得更高的分辨率和精度。

这一步骤中，光刻机会通过特定的光学技术将光束进行适当的调整，使得芯片上的图案比曝光时要小一些。

最后，光刻机还需要进行显影和清洗的步骤。

显影是通过将芯片浸泡在显影液中，使得未曝光的光敏材料被溶解掉，而曝光后的光敏材料留下形成芯片的微小结构。

清洗则是将芯片进行清洗，除去残留的显影液和其他杂质，保证芯片的质量。

总结起来，光刻机的工作原理主要是通过光源发光、光学系统聚焦、掩膜和掩膜对准、曝光和退像、显影和清洗等步骤，将光束转换为与芯片图案相对应的光学投影，从而在光敏材料上形成微小的图形。

光刻机的原理与工作过程解析光刻机是一种在集成电路制造过程中广泛应用的关键设备，它通过将光投射到光刻胶层上并进行光学投影，将电路图案或芯片图案转移到硅片表面。

光刻机的原理和工作过程是了解其工作原理和性能的关键。

本文将对光刻机的原理和工作过程进行详细解析。

光刻机的原理主要基于光学和光敏化学原理。

首先，通过电子CAD软件设计电路图案，然后将图案生成的掩膜转移到菲涅尔透镜或透镜阵列上。

光刻机通过透镜将光束转化为平行光束，然后通过控制系统将平行光束聚焦到光刻胶层上。

聚焦光束通过控制镜头的运动精确扫描光刻胶层的表面。

接着，选择合适的光刻胶，并将其涂覆在硅片表面。

当聚焦光束照射到光刻胶层上时，光刻胶中的光敏物质会发生化学反应。

光刻胶在照射区域发生亲水性或疏水性的改变，从而形成需要的模式或芯片图案。

最后，通过光刻胶的特殊工艺处理，例如显影和蚀刻，完成光刻胶图案的转移，并将电路图案转移到硅片表面。

光刻机的工作过程可以分为几个关键步骤。

首先，将硅片置于光刻机的台面上，并确保硅片表面完整无损。

接下来，将光刻胶涂覆在硅片表面，以形成一层均匀的光刻胶层。

然后，通过控制系统选择光刻胶的光敏化等参数，并调节聚焦镜头的位置和焦距，使得聚焦的光束能够准确地照射到光刻胶层上。

在光刻过程中，光刻机将根据掩膜上的图案信息，控制聚焦光束的位置和强度，以实现对光刻胶的精确曝光。

当光刻结束后，将硅片从光刻机中取出，并进行后续的显影和蚀刻工艺，以形成所需的电路图案。

光刻机在集成电路制造中起着至关重要的作用。

它能够实现微米、亚微米甚至纳米级别的精密制造，对电路器件的性能和质量有着重要影响。

光刻机的性能表现主要取决于以下几个方面。

首先是分辨率。

分辨率是光刻机的主要性能指标之一，它决定了光刻胶中可以形成多细小和精密的图案。

随着集成电路技术的不断进步，对分辨率的要求也越来越高。

高分辨率的光刻机能够实现更小的电路器件尺寸和更高的集成度。

其次是曝光光源和光学系统的稳定性。

光刻机的原理和应用光刻技术是微电子和光学制造领域中一项至关重要的工艺技术，而光刻机作为光刻技术的核心设备，发挥着关键的作用。

本文将介绍光刻机的原理和应用，帮助读者了解该技术的基本概念和运作方式。

一、光刻机的原理光刻机是一种利用光学成像原理进行微细图形转移的设备。

其主要原理可以归结为以下几个方面：1. 掩模与底片制备：在光刻制程中，首先需要准备一个光学遮罩或掩模，它上面有一个类似于图案模板的图形构造。

然后，将掩模与底片进行对位、对准操作。

2. 光敏剂涂覆：底片表面覆盖一层特殊的光敏剂材料，其成分可根据需要进行调整。

光敏剂的主要作用是接受来自光源的光能，将以光能为媒介进行物理或化学变化。

3. 曝光过程：在光刻机中，光源会经过掩模中的孔洞形成一个形象，即复制了这些孔洞形状的图案。

形象在通过透镜的作用下，被缩小并照射在底片上。

4. 显影：光敏剂接受到曝光后的光能，会在显影过程中发生化学或物理反应，使光敏剂部分区域发生变化。

接着，显影剂将未暴光的光敏剂溶解，同时将暴光后的区域保留下来。

5. 清洗和检验：最后，需要对底片进行清洗和检验。

清洗过程是为了去除未暴光的、没有变化的光敏剂；而检验则是为了验证光刻图案是否达到预期的要求。

二、光刻机的应用光刻机在微电子制造领域有着广泛的应用，下面我们将介绍三个主要的应用领域。

1. 芯片制造：在芯片制造过程中，光刻技术扮演着重要的角色。

通过光刻机将图形准确地转移到硅片表面，制作出精细而复杂的电路结构。

光刻技术对于芯片性能及功能的提高具有关键意义。

随着科技的不断进步和需求的不断扩大，芯片制造的精度要求也在不断提高，光刻机的应用范围也日益广泛。

2. 平板显示器制造：光刻技术也广泛应用于液晶显示器（LCD）等平板显示器制造中。

在液晶显示器制造过程中，光刻机用于在透明电极和彩色滤光器之间形成微米级的光栅结构，以实现图像传输和显示。

通过光刻机的高精度光刻技术，可以生产出亮度高、对比度好、色彩准确的液晶面板。

光刻机结构及工作原理
光刻机主要由光源系统、聚焦系统、光罩系统、图形控制系统、掩膜版系统和光源清洗系统等组成。

其基本结构是由光源发出的激光照射在掩膜版上，使掩膜版上的图形像经荧光粉照射后发生吸收或散射，从而产生明暗变化。

控制光刻机曝光的曝光光源，它由一台由石英或玻璃制成的紫外光或极紫外光（EUV）光刻机主机组成。

光刻机的光源是半导体工业中最重要的部件之一。

它对光刻精度起决定性作用，而且光刻精度和亮度主要取决于波长。

目前使用最广泛的是EUV光源，它的波长为13.5nm，它的输出功
率很高，一般为200W~400W，相当于30~50W白炽灯亮度。

通常情况下，光刻机光源使用一种称为“掩膜版”的装置进行曝光，该掩膜版是一种带有小孔的玻璃或塑料薄板。

在曝光过程中，光刻机上的光罩将掩膜版上的图形像经过荧光粉或其他显影处理后反射出来，然后由投影物镜投射到光刻机工作台上，经过光刻机主机中所控制的光栅衍射和曝光系统形成电子束，最终投影到硅片上。

—— 1 —1 —。

光刻机的原理与工作过程解析光刻机是一种非常重要的半导体制造设备，它在集成电路的制造过程中扮演着关键角色。

通过使用光刻机，可以将集成电路设计图案的信息转移到硅片上，以实现电路的制造。

光刻机的原理是基于光学的干涉和投影技术。

它的工作过程可以分为曝光和显影两个阶段。

首先，让我们来解析光刻机的曝光阶段。

曝光是将光刻胶上的图案转移到硅片表面的过程。

这个过程是通过光源产生的波长特定的光束照射到掩膜上，然后投射到光刻胶上形成图案。

在光刻机中，通常使用的光源是紫外线光，因为紫外线波长短，能够提供更高的分辨率。

曝光的第一步是将光束聚焦到一个小点，这个点的大小由光学系统中的透镜决定。

透镜的质量和对焦的精准度对图案的分辨率和精度有着重要影响。

光束经过透镜后，会投射到掩膜上，掩膜上的图案会根据透明和不透明的区域阻挡光的传输。

透明的区域允许光通过，而不透明的区域会阻挡光的传输。

在掩膜上的图案通过透明区域传输的光束会进一步聚焦到光刻胶上。

光刻胶是一种感光材料，它的化学性质在激光或紫外线照射下发生变化。

透过掩膜的图案被传输到光刻胶上后，光刻胶就会根据光强的分布和时间的变化而发生化学反应。

这个反应会导致光刻胶在受光区域发生溶解或聚合，形成与图案相对应的结构。

接下来是解析光刻机的显影阶段。

显影是将光刻胶上被曝光的区域溶解掉，暴露出硅片表面供下一步的电路制造。

在显影过程中，通常会使用化学溶剂来溶解光刻胶。

显影的第一步是将显影溶液涂覆在光刻胶上，然后通过机械或旋转的方式将溶液均匀覆盖整个表面。

显影溶液在与受光区域接触的时候，会渗入到光刻胶中并溶解掉已经被曝光的部分。

这样，只有受光区域的光刻胶会被溶解掉，其他未受光部分的光刻胶仍然保留在硅片上。

显影的最后一步是将硅片进行清洗，以去除残留的光刻胶和显影溶液。

清洗的过程通常使用化学溶剂或高压喷水来实现。

经过清洗后，硅片上就会暴露出已经曝光的结构，供后续的电路制造步骤使用。

综上所述，光刻机的原理和工作过程是利用光学干涉和投影技术，将掩膜上的图案转移到光刻胶上，并通过显影将未受光区域的光刻胶去除，以形成与图案相对应的结构。

光刻机结构及工作原理光刻机是一种半导体芯片制造过程中常用的设备，用于在硅片上制作电路图案。

其主要工作原理是利用光学技术将光源的光通过掩膜上的图案，通过光学透镜聚焦并将图案投射到光敏化的硅片表面上。

以下是光刻机的结构及其工作原理的详细解释。

1.光刻机的结构光刻机主要由以下几个部分组成：1）光源：光刻机采用紫外线光源，如氙灯或氩离子激光器等。

这些光源具有高亮度和短波长的特点，能够提供高强度的紫外线光线。

2）掩膜：掩膜是在光刻机上放置的带有电路图案的透明光板。

其图案按照所需的电路线路布局进行设计，并且图案中的不同区域对应不同的光刻区域。

3）光刻胶：光刻胶是一种光敏化的材料，涂布在硅片表面。

光刻胶的厚度可以根据所需的图案精度进行调整。

4）光学系统：光刻机的光学系统由光学元件和透镜组成，用于将光线通过掩膜上的图案聚焦到硅片表面上。

2.光刻机的工作原理光刻机的工作原理可以分为以下几个步骤：1）准备过程：首先，将硅片清洗干净，并用化学溶液去除表面的杂质和污垢。

然后，将光刻胶涂布在硅片表面，并进行预烘烤，使其变得均匀且粘附在硅片上。

2）对位过程：在掩膜和硅片上分别使用对位标记，将掩膜对准硅片上的标记。

这样可以确保掩膜图案和硅片表面的图案对应正确。

3）光刻过程：当两者对准后，启动光刻机进行曝光。

光源发出的紫外线光线通过光学系统、掩膜上的图案和透镜，最终聚焦在光刻胶层上。

光刻胶中的聚合物分子会受到光的作用而发生化学变化。

4）显影过程：曝光后，将硅片放入显影液中，显影液会将未曝光的部分光刻胶溶解掉，而曝光过的部分光刻胶则得以保留。

通过显影，硅片表面的图案被转移到光刻胶上。

5）后处理过程：显影后，将硅片进行烘干，同时也可以进行退火、刻蚀等步骤，以进一步优化电路图案的质量和性能。

总结：光刻机是半导体制造过程中必不可少的设备，通过光学技术将光源的光线聚焦到硅片表面上，从而制作出电路图案。

其工作原理包括准备、对位、光刻、显影和后处理等几个步骤。

光刻机的工作原理
光刻技术作为半导体制造中至关重要的一环，其核心设备——
光刻机，是实现微米级甚至纳米级器件制作的关键工具。

光刻机的
工作原理涉及到光学、化学、机械等多个领域的知识，下面我们将
深入探讨光刻机的工作原理。

首先，光刻机的工作原理基于光学投影的原理。

在光刻机中，
通过使用紫外光源和掩模（或称光刻胶版），将图形投影到硅片上。

光刻机中的光学系统包括凸透镜、凹透镜、中间掩模以及光源，通
过这些光学元件的配合，可以实现高分辨率的图形投影。

其次，光刻机的工作原理还涉及到化学反应。

在光刻过程中，
光刻胶（或称光刻胶版）是起着至关重要的作用的。

光刻胶在曝光
后会发生化学反应，形成图形，然后通过显影和蚀刻的过程，将图
形转移到硅片上。

这一过程需要严格控制光刻胶的化学成分和显影
蚀刻的条件，以确保最终图形的质量和精度。

另外，光刻机的工作原理还与机械运动有关。

在光刻过程中，
硅片需要进行精确定位和平移，以保证图形的精确投影和加工。

光
刻机中的机械系统包括平台、传动装置和控制系统，通过这些部件
的精密运动，可以实现对硅片的精确控制和加工。

总的来说，光刻机的工作原理是一个复杂的系统工程，涉及光学、化学、机械等多个领域的知识。

只有在这些领域的知识相互配合和协调下，光刻机才能够实现对硅片的精确加工，从而实现微电子器件的制作。

随着半导体技术的不断发展，光刻机的工作原理也在不断创新和完善，以满足对器件精度和加工工艺的不断提高的需求。
