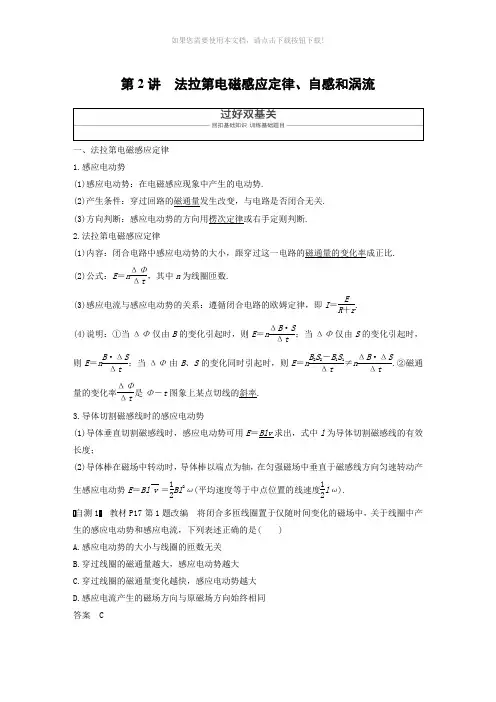

第2讲 法拉第电磁感应定律、自感和涡流一、法拉第电磁感应定律 1.感应电动势(1)感应电动势：在电磁感应现象中产生的电动势.(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关. (3)方向判断：感应电动势的方向用楞次定律或右手定则判断. 2.法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比. (2)公式：E ＝n ΔΦΔt，其中n 为线圈匝数.(3)感应电流与感应电动势的关系：遵循闭合电路的欧姆定律，即I ＝ER ＋r.(4)说明：①当ΔΦ仅由B 的变化引起时，则E ＝n ΔB ·SΔt ；当ΔΦ仅由S 的变化引起时，则E ＝nB ·ΔS Δt ；当ΔΦ由B 、S 的变化同时引起时，则E ＝n B 2S 2－B 1S 1Δt ≠n ΔB ·ΔSΔt.②磁通量的变化率ΔΦΔt 是Φ－t 图象上某点切线的斜率.3.导体切割磁感线时的感应电动势(1)导体垂直切割磁感线时，感应电动势可用E ＝Blv 求出，式中l 为导体切割磁感线的有效长度；(2)导体棒在磁场中转动时，导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势E ＝Bl v ＝12Bl 2ω(平均速度等于中点位置的线速度12lω).自测1 教材P17第1题改编 将闭合多匝线圈置于仅随时间变化的磁场中，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( ) A.感应电动势的大小与线圈的匝数无关 B.穿过线圈的磁通量越大，感应电动势越大 C.穿过线圈的磁通量变化越快，感应电动势越大 D.感应电流产生的磁场方向与原磁场方向始终相同 答案 C二、自感、涡流、电磁阻尼和电磁驱动 1.自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势. (2)表达式：E ＝L ΔI Δt.(3)自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关. 2.涡流现象(1)涡流：块状金属放在变化磁场中，或者让它在磁场中运动时，金属块内产生的旋涡状感应电流.(2)产生原因：金属块内磁通量变化→感应电动势→感应电流. 3.电磁阻尼导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的相对运动. 4.电磁驱动如果磁场相对于导体转动，在导体中会产生感应电流使导体受到安培力而使导体运动起来. 自测2 (多选)电吉他中电拾音器的基本结构如图1所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法正确的有( )图1A.选用铜质弦，电吉他仍能正常工作B.取走磁体，电吉他将不能正常工作C.增加线圈匝数可以增大线圈中的感应电动势D.弦振动过程中，线圈中的电流方向不断变化 答案 BCD解析 铜质弦为非磁性材料，不能被磁化，选用铜质弦，电吉他不能正常工作，A 项错误；若取走磁体，金属弦不能被磁化，其振动时，不能在线圈中产生感应电动势，电吉他不能正常工作，B 项正确；由E ＝nΔΦΔt可知，C 项正确；弦振动过程中，穿过线圈的磁通量大小不断变化，由楞次定律可知，线圈中感应电流方向不断变化，D 项正确.命题点一法拉第电磁感应定律的理解及应用1.求解感应电动势常见情况情景图研究对象回路(不一定闭合)一段直导线(或等效成直导线)绕一端转动的一段导体棒绕与B垂直的轴匀速转动的导线框表达式E＝nΔΦΔtE＝BLv sin θE＝12BL2ωE＝NBSωsin ωt 2.应用注意点公式E＝nΔΦΔt的应用，ΔΦ与B、S相关，可能是ΔΦΔt＝BΔSΔt，也可能是ΔΦΔt＝SΔBΔt，当B ＝kt时，ΔΦΔt＝kS.例1轻质细线吊着一质量为m＝0.42 kg、边长为L＝1 m、匝数n＝10的正方形线圈，其总电阻为r＝1 Ω.在线圈的中间位置以下区域分布着磁场，如图2甲所示.磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示.(g＝10 m/s2)图2(1)判断线圈中产生的感应电流的方向是顺时针还是逆时针；(2)求线圈的电功率；(3)求在t＝4 s时轻质细线的拉力大小.答案(1)逆时针(2)0.25 W (3)1.2 N解析(1)由楞次定律知感应电流的方向为逆时针方向.(2)由法拉第电磁感应定律得E＝nΔΦΔt＝n·12L2ΔBΔt＝0.5 V则P ＝E 2r＝0.25 W(3)I ＝E r＝0.5 A ，F 安＝nBILF 安＋F 线＝mg联立解得F 线＝1.2 N.拓展延伸 (1)在例1中磁感应强度为多少时，细线的拉力刚好为0? (2)在例1中求在t ＝6 s 内通过导线横截面的电荷量？ 答案 (1)0.84 T (2)3 C解析 (1)细线的拉力刚好为0时满足：F 安＝mg F 安＝nBIL联立解得：B ＝0.84 T(2)由q ＝It 得：q ＝0.5×6 C＝3 C.变式1 (2017·天津理综·3)如图3所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R .金属棒ab 与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab 始终保持静止，下列说法正确的是( )图3A.ab 中的感应电流方向由b 到aB.ab 中的感应电流逐渐减小C.ab 所受的安培力保持不变D.ab 所受的静摩擦力逐渐减小 答案 D解析 金属棒ab 、电阻R 、导轨构成闭合回路，磁感应强度均匀减小(ΔBΔt ＝k 为一定值)，则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab 中的电流方向由a 到b ，故A 错误；根据法拉第电磁感应定律，感应电动势E ＝ΔΦΔt ＝ΔB ·SΔt ＝kS ，回路面积S 不变，即感应电动势为定值，设ab 的电阻为r ，根据闭合电路欧姆定律I ＝ER ＋r，所以ab 中的电流大小不变，故B 错误；安培力F ＝BIL ，电流大小和金属棒长度不变，磁感应强度减小，则安培力减小，故C 错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力F f 与安培力F 等大反向，安培力减小，则静摩擦力减小，故D 正确.变式2 (2018·湖北黄冈调研)如图4甲所示，一个电阻值为R 、匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路.线圈的半径为r 1，在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示.图线与横、纵轴的截距分别为t 0和B 0，导线的电阻不计.求0至t 1时间内图4(1)通过电阻R 1的电流大小和方向； (2)通过电阻R 1的电荷量q 和产生的热量Q .答案 (1)nB 0πr 223Rt 0 方向从b 到a (2)nB 0πr 22t 13Rt 02n 2B 20π2r 42t 19Rt20 解析 (1)由题图乙分析可知，0至t 1时间内有ΔB Δt ＝B 0t 0.由法拉第电磁感应定律有E ＝n ΔΦΔt ＝n ΔBΔt ·S .而S ＝πr 22，由闭合电路欧姆定律有I 1＝ER 1＋R.联立以上各式解得I 1＝nB 0πr223Rt 0.由楞次定律可得电阻R 1上的电流方向为从b 到a . (2)通过电阻R 1上的电荷量q ＝I 1t 1＝nB 0πr 22t 13Rt 0.电阻R 1上产生的热量 Q ＝I 21R 1t 1＝2n 2B 2π2r 42t 19Rt20. 命题点二 导体切割磁感线产生感应电动势1.计算：切割方式感应电动势的表达式垂直切割 E ＝Blv倾斜切割E ＝Blv sin θ，其中θ为v 与B 的夹角旋转切割(以一端为轴)E ＝12Bl 2ω说明 (1)导体与磁场方向垂直；(2)磁场为匀强磁场.2.判断：(1)把产生感应电动势的那部分电路或导体当作电源的内电路，那部分导体相当于电源.(2)若电路是不闭合的，则先假设有电流通过，然后应用楞次定律或右手定则判断出电流的方向.(3)电源内部电流的方向是由负极(低电势)流向正极(高电势)，外电路顺着电流方向每经过一个电阻电势都要降低.例2 (多选)(2017·全国卷Ⅱ·20)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m 、总电阻为0.005 Ω的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图5甲所示.已知导线框一直向右做匀速直线运动，cd 边于t ＝0时刻进入磁场.线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正).下列说法正确的是( )图5A.磁感应强度的大小为0.5 TB.导线框运动的速度的大小为0.5 m/sC.磁感应强度的方向垂直于纸面向外D.在t ＝0.4 s 至t ＝0.6 s 这段时间内，导线框所受的安培力大小为0.1 N 答案 BC解析 由Et 图象可知，导线框经过0.2 s 全部进入磁场，则速度v ＝l t ＝0.10.2m/s ＝0.5 m/s ，选项B 正确；由题图乙可知，E ＝0.01 V ，根据E ＝Blv 得，B ＝E lv ＝0.010.1×0.5T ＝0.2 T ，选项A 错误；根据右手定则及正方向的规定可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t ＝0.4 s 至t ＝0.6 s 这段时间内，导线框中的感应电流I ＝E R ＝0.010.005A ＝2 A, 所受的安培力大小为F ＝BIl ＝0.2×2×0.1 N＝0.04 N ，选项D 错误.例3 (多选)(2016·全国卷Ⅱ·20)法拉第圆盘发电机的示意图如图6所示.铜圆盘安装在竖直的铜轴上，两铜片P 、Q 分别与圆盘的边缘和铜轴接触.圆盘处于方向竖直向上的匀强磁场B 中.圆盘旋转时，关于流过电阻R 的电流，下列说法正确的是( )图6A.若圆盘转动的角速度恒定，则电流大小恒定B.若从上向下看，圆盘顺时针转动，则电流沿a 到b 的方向流动C.若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D.若圆盘转动的角速度变为原来的2倍，则电流在R 上的热功率也变为原来的2倍 答案 AB解析 将圆盘看成无数幅条组成，它们都在切割磁感线从而产生感应电动势和感应电流，则当圆盘顺时针(俯视)转动时，根据右手定则可知圆盘上感应电流从边缘流向中心，流过电阻的电流方向从a 到b ，B 对；由法拉第电磁感应定律得感应电动势E ＝BL v ＝12BL 2ω，I ＝ER ＋r，ω恒定时，I 大小恒定，ω大小变化时，I 大小变化，方向不变，故A 对，C 错；由P ＝I 2R ＝B 2L 4ω2R4R ＋r2知，当ω变为原来的2倍时，P 变为原来的4倍，D 错. 变式3 (2015·安徽理综·19)如图7所示，abcd 为水平放置的平行“”形光滑金属导轨，间距为l ，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B ，导轨电阻不计.已知金属杆MN 倾斜放置，与导轨成θ角，单位长度的电阻为r ，保持金属杆以速度v 沿平行于cd 的方向滑动(金属杆滑动过程中与导轨接触良好).则( )图7A.电路中感应电动势的大小为Blvsin θB.电路中感应电流的大小为Bv sin θrC.金属杆所受安培力的大小为B 2lv sin θrD.金属杆的发热功率为B 2lv 2r sin θ答案 B解析 电路中的感应电动势E ＝Blv ，感应电流I ＝E R ＝E l sin θ r ＝Bv sin θr，故A 错误，B 正确；金属杆所受安培力大小F ＝BI lsin θ＝B 2lv r ，故C 错误；金属杆的发热功率P ＝I 2R ＝I 2lsin θ r ＝B 2lv 2sin θr ，故D 错误. 变式4 (2015·新课标全国卷Ⅱ·15)如图8，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上.当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为U a 、U b 、U c .已知bc 边的长度为l .下列判断正确的是( )图8A.U a ＞U c ，金属框中无电流B.U b ＞U c ，金属框中电流方向沿abcaC.U bc ＝－12Bl 2ω，金属框中无电流 D.U bc ＝12Bl 2ω，金属框中电流方向沿acba 答案 C解析 金属框abc 平面与磁场平行，转动过程中磁通量始终为零，所以无感应电流产生，选项B 、D 错误.转动过程中bc 边和ac 边均切割磁感线，产生感应电动势，由右手定则判断U a <U c ，U b <U c ，选项A 错误.由转动切割产生感应电动势的公式得U bc ＝－12Bl 2ω，选项C 正确. 命题点三 自感现象1.自感现象的四大特点(1)自感电动势总是阻碍导体中原电流的变化.(2)通过线圈中的电流不能发生突变，只能缓慢变化.(3)电流稳定时，自感线圈相当于普通导体.(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向.2.自感中“闪亮”与“不闪亮”问题与线圈串联的灯泡与线圈并联的灯泡电路图通电时电流逐渐增大，灯泡逐渐变亮电流突然增大，然后逐渐减小达到稳定断电时电流逐渐减小，灯泡逐渐变暗，电流方向不变电路中稳态电流为I1、I2：①若I2≤I1，灯泡逐渐变暗；②若I2＞I1，灯泡闪亮后逐渐变暗.两种情况下灯泡中电流方向均改变例4(2017·湖北武汉模拟)如图9所示，A、B、C是3个完全相同的灯泡，L是一个自感系数较大的线圈(直流电阻可忽略不计).则( )图9A.S闭合时，A灯立即亮，然后逐渐熄灭B.S闭合时，B灯立即亮，然后逐渐熄灭C.电路接通稳定后，三个灯亮度相同D.电路接通稳定后，S断开时，C灯立即熄灭答案A解析因线圈L的自感系数较大且直流电阻可忽略不计，S闭合时，A灯立即亮，然后逐渐熄灭，A正确.S闭合时，B灯先不太亮，然后变亮，B错误.电路接通稳定后，B、C灯亮度相同，A灯不亮，C错误.电路接通稳定后，S断开时，C灯逐渐熄灭，D错误.变式5(2017·北京理综·19)如图10所示，图甲和图乙是教材中演示自感现象的两个电路图，L1和L2为电感线圈.实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮.而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同.下列说法正确的是( )图10A.图甲中，A1与L1的电阻值相同B.图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流C.图乙中，变阻器R与L2的电阻值相同D.图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等答案C解析断开开关S1瞬间，线圈L1产生自感电动势，阻碍电流的减小，通过L1的电流反向通过A1，灯A1突然闪亮，随后逐渐变暗，说明I L1>I A1，即R L1<R A1，故A错；题图甲中，闭合开关S1，电路稳定后，因为R L1<R A1，所以A1中电流小于L1中电流，故B错；题图乙中，闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同，说明变阻器R 与L2的电阻值相同，故C对；闭合S2瞬间，通过L2的电流增大，由于电磁感应，线圈L2产生自感电动势，阻碍电流的增大，则L2中电流与变阻器R中电流不相等，故D错.命题点四涡流电磁阻尼和电磁驱动电磁阻尼与电磁驱动的比较电磁阻尼电磁驱动不同点成因由于导体在磁场中运动而产生感应电流，从而使导体受到安培力由于磁场运动引起磁通量的变化而产生感应电流，从而使导体受到安培力效果安培力的方向与导体运动方向相反，阻碍导体运动导体受安培力的方向与导体运动方向相同，推动导体运动能量转化导体克服安培力做功，其他形式的能转化为电能，最终转化为内能由于电磁感应，磁场能转化为电能，通过安培力做功，电能转化为导体的机械能，从而对外做功相同点两者都是电磁感应现象，都遵循楞次定律，都是安培力阻碍引起感应电流的导体与磁场间的相对运动例5(2017·全国卷Ⅰ·18)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌.为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图11所示.无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及其左右振动的衰减最有效的方案是( )图11答案A解析感应电流产生的条件是闭合回路中的磁通量发生变化.在A图中，系统振动时，紫铜薄板随之上下及左右振动，在磁场中的部分有时多有时少，磁通量发生变化，产生感应电流，受到安培力，阻碍系统的振动；在B图中，只有紫铜薄板向左振动才产生感应电流，而上下振动无感应电流产生；在C图中，无论紫铜薄板上下振动还是左右振动，都不会产生感应电流；在D图中，只有紫铜薄板左右振动才产生感应电流，而上下振动无感应电流产生，故选项A正确，B、C、D错误.变式6如图12所示，关于涡流，下列说法中错误的是( )图12A.真空冶炼炉是利用涡流来熔化金属的装置B.家用电磁炉锅体中的涡流是由恒定磁场产生的C.阻尼摆摆动时产生的涡流总是阻碍其运动D.变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流答案B变式7如图13所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置.小磁块先后在两管中从相同高度处由静止释放，并落至底部.则小磁块( )图13A.在P和Q中都做自由落体运动B.在两个下落过程中的机械能都守恒C.在P中的下落时间比在Q中的长D.落至底部时在P中的速度比在Q中的大答案C解析小磁块从铜管P中下落时，P中的磁通量发生变化，P中产生感应电流，给小磁块一个向上的磁场力，阻碍小磁块向下运动，因此小磁块在P中不是做自由落体运动，而塑料管Q 中不会产生电磁感应现象，因此Q中小磁块做自由落体运动，A项错误；P中的小磁块受到的磁场力对小磁块做负功，机械能不守恒，B项错误；由于在P中小磁块下落的加速度小于g，而Q中小磁块做自由落体运动，因此从静止开始下落相同高度，在P中下落的时间比在Q中下落的时间长，C项正确；根据动能定理可知，落到底部时在P中的速度比在Q中的速度小，D项错误.1.关于电磁感应，下列说法正确的是( )A.穿过回路的磁通量越大，则产生的感应电动势越大B.穿过回路的磁通量减小，则产生的感应电动势一定变小C.穿过回路的磁通量变化越快，则产生的感应电动势越大D.穿过回路的磁通量变化越大，则产生的感应电动势越大答案C解析由法拉第电磁感应定律可知感应电动势的大小只与磁通量的变化率成正比，与磁通量大小、磁通量的变化量都没有关系，A、B、D错误，C正确.2.(多选)如图1所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度随时间变化.下列说法正确的是( )图1A.当磁感应强度增加时，线框中的感应电流可能减小B.当磁感应强度增加时，线框中的感应电流一定增大C.当磁感应强度减小时，线框中的感应电流一定增大D.当磁感应强度减小时，线框中的感应电流可能不变答案AD解析 线框中的感应电动势为E ＝ΔB Δt S ，设线框的电阻为R ，则线框中的电流I ＝E R ＝ΔB Δt ·S R，因为B 增大或减小时，ΔB Δt可能减小，也可能增大，也可能不变.线框中的感应电动势的大小只和磁通量的变化率有关，和磁通量的变化量无关.故选项A 、D 正确.3.如图2所示，线圈L 的自感系数很大，且其直流电阻可以忽略不计，L 1、L 2是两个完全相同的小灯泡，开关S 闭合和断开的过程中，灯L 1、L 2的亮度变化情况是(灯丝不会断)( )图2A.S 闭合，L 1亮度不变，L 2亮度逐渐变亮，最后两灯一样亮；S 断开，L 2立即熄灭，L 1逐渐变亮B.S 闭合，L 1亮度不变，L 2很亮；S 断开，L 1、L 2立即熄灭C.S 闭合，L 1、L 2同时亮，而后L 1逐渐熄灭，L 2亮度不变；S 断开，L 2立即熄灭，L 1亮一下再熄灭D.S 闭合，L 1、L 2同时亮，而后L 1逐渐熄灭，L 2则逐渐变得更亮；S 断开，L 2立即熄灭，L 1亮一下再熄灭答案 D4.(2018·广东珠海质检)如图3所示，一个金属圆环水平放置在竖直向上的匀强磁场中，若要使圆环中产生如图中箭头所示方向的感应电流，下列方法可行的是( )图3A.仅使匀强磁场的磁感应强度均匀增大B.仅使圆环绕水平轴ab 如图转动30°C.仅使圆环绕水平轴cd 如图转动30°D.保持圆环水平并仅使其绕过圆心的竖直轴转动答案 A解析 原磁场的方向向上，圆环中顺时针(从上向下看)方向的感应电流的磁场方向向下，与原磁场的方向相反，所以穿过圆环的磁通量应增大.仅使匀强磁场的磁感应强度均匀增大，穿过圆环的磁通量增大，根据楞次定律可知，圆环产生顺时针(从上向下看)方向的感应电流，选项A 正确；仅使圆环绕水平轴ab 或cd 按题图所示方向转动30°，转动过程中穿过圆环的磁通量减小，根据楞次定律可知，圆环中产生逆时针(从上向下看)方向的感应电流，选项B 、C 错误；保持圆环水平并仅使其绕过圆心的竖直轴转动，穿过圆环的磁通量保持不变，不能产生感应电流，选项D 错误.5.如图4所示，两根相距为l 的平行直导轨ab 、cd ，b 、d 间连有一固定电阻R ，导轨电阻可忽略不计.MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R .整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面(垂直纸面向里).现对MN 施力使它沿导轨方向以速度v 水平向右做匀速运动.令U 表示MN 两端电压的大小，下列说法正确的是( )图4 A.U ＝12Blv ，流过固定电阻R 的感应电流由b 经R 到d B.U ＝Blv ，流过固定电阻R 的感应电流由d 经R 到bC.MN 受到的安培力大小F A ＝B 2l 2v 2R，方向水平向右 D.MN 受到的安培力大小F A ＝B 2l 2v R，方向水平向左 答案 A解析 根据电磁感应定律，MN 产生的电动势E ＝Blv ，由于MN 的电阻与外电路电阻相同，所以MN 两端的电压U ＝12E ＝12Blv ，根据右手定则，流过固定电阻R 的感应电流由b 经R 到d ，故A 正确，B 错误；MN 受到的安培力大小F A ＝B 2l 2v 2R，方向水平向左，故C 、D 错误. 6.(多选)如图5所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来.若要缩短上述加热时间，下列措施可行的有( )图5A.增加线圈的匝数B.提高交流电源的频率C.将金属杯换为瓷杯D.取走线圈中的铁芯答案 AB解析 当电磁铁接通交流电源时，金属杯处在变化的磁场中产生涡流发热，使水温升高.要缩短加热时间，需增大涡流电流，即增大感应电动势或减小电阻.增加线圈匝数、提高交流电源的频率都是为了增大感应电动势，瓷杯不能产生涡流，取走铁芯会导致磁性减弱，故选项A 、B 正确，选项C 、D 错误.7.(多选)用一根横截面积为S 、电阻率为ρ的硬质导线做成一个半径为r 的圆环，ab 为圆环的一条直径.如图6所示，在ab 的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，磁感应强度大小随时间的变化率ΔB Δt ＝k (k ＜0).则( )图6A.圆环中产生逆时针方向的感应电流B.圆环具有扩张的趋势C.圆环中感应电流的大小为⎪⎪⎪⎪⎪⎪krS 2ρ D.图中a 、b 两点间的电势差U ab ＝⎪⎪⎪⎪⎪⎪k πr 24 答案 BD解析 磁通量均匀减少，根据楞次定律可知，圆环中产生顺时针方向的感应电流，选项A 错误；圆环在磁场中的部分，受到向外的安培力，所以有扩张的趋势，选项B 正确；圆环产生的感应电动势大小为⎪⎪⎪⎪⎪⎪k πr 22，则圆环中的电流大小为I ＝⎪⎪⎪⎪⎪⎪kSr 4ρ，选项C 错误；a 、b 两点间的电势差U ab ＝E 2＝⎪⎪⎪⎪⎪⎪k πr 24，选项D 正确.8.如图7甲所示，导体棒MN 置于水平导轨上，PQMN 所围的面积为S ，PQ 之间有阻值为R 的电阻，不计导轨和导体棒的电阻.导轨所在区域内存在沿竖直方向的匀强磁场，规定磁场方向竖直向上为正方向，在0～2t 0时间内磁感应强度随时间的变化情况如图乙所示，导体棒MN 始终处于静止状态.下列说法正确的是( )图7 A.在0～t 0和t 0～2t 0时间内，导体棒受到的导轨的摩擦力方向相同B.在0～t 0时间内，通过导体棒的电流方向为N 到MC.在t 0～2t 0时间内，通过电阻R 的电流大小为SB 0Rt 0 D.在0～2t 0时间内，通过电阻R 的电荷量为SB 02R 答案 B解析 在0～t 0时间内磁通量减小，根据楞次定律要阻碍磁通量的减小，导体棒有向右运动的趋势，摩擦力水平向左.在t 0～2t 0时间内磁通量增大，同理可判断导体棒有向左运动的趋势，摩擦力水平向右，选项A 错；0～t 0时间内竖直向上的磁通量减小，根据楞次定律感应电流的磁场方向竖直向上，感应电流的方向由N 到M ，选项B 对；导体棒MN 始终静止，与导轨围成的回路面积不变，根据电磁感应定律可得感应电动势E ＝ΔΦΔt ＝ΔB ΔtS ，即感应电动势与B －t 图象斜率成正比，0～t 0时间内感应电流大小I 1＝E ′R ＝ΔB ′Δt ′R S ＝B 0Rt 0S ，t 0～2t 0时间内感应电流大小I 2＝E ″R ＝ΔB ″Δt ″R S ＝2B 0Rt 0S ，选项C 错；在0～2t 0时间内，通过电阻R 的电荷量Q ＝I ·Δt ＝E R ·Δt ＝ΔB ΔtR S ·Δt ＝ΔBS R ＝B 0S R，选项D 错. 9.如图8所示，匀强磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流.现使线框保持图中所示位置，磁感应强度大小随时间线性变化.为了产生与线框运动过程中同样大小的电流，磁感应强度随时间的变化率ΔB Δt的大小应为( )图8。

某条直径．已知所有磁场的磁感应强度随 时间变化的关系都满足B＝kt，方向如图所 示．测得A环中感应电流强度为I，则B环
和C环内感应电流强度分别为( D )
A．IB＝I，IC＝0 B．IB＝I，IC＝2I C．IB＝2I，IC＝2I D．IB＝2I，IC＝0
练3.如图所示是高频焊接原理示意图。线圈中通 以高频变化的电流时，待焊接的金属工件中就产
径为r，则:
I
E R
n t R
n r 2 B sin
t
n 2 r
S0r B sin 2 t
S0
练5.(09年全国卷Ⅱ）如图，匀强磁场的磁 感应强度方向垂直于纸面向里，大小随时 间的变化率ΔB/Δt=k，k为负的常量。用 电阻率为ρ、横截面积为S的硬导线做成一 边长为 l 的方框。将方框固定于纸面内， 其右半部位于磁场区域中．求： ⑴导线中感应电流的大小； ⑵磁场对方框作用力的大 小随时间的变化率。
作业：
预习教程P170-174
电磁感应定律的综合应用的内容
完成《限时规范特训手册》P317-318 中第九章第2单元的内容
再见
转动切割磁感线产生感应电动势：
①导体棒以端点 E 1 Bl2
为轴匀速转动：
2
②导体棒以棒中点 为轴匀速转动： E=0
(AO或BO两点的 电势差不为零。)
U AO
U BO
1 8
Bl 2
A
Oω
B
③意点导为体轴棒匀以速棒转中动任：E
1 2
B (l12
l22
)
Aω
O B
考点二：法拉第电磁感应定律
拓展：若一个金属圆盘绕圆心匀
考点一：感应电动势
1.概念：在电磁感应现象中产生的电动势。

互感系数
描述两个线圈之间互感强弱的物 理量，与线圈的形状、大小、相 对位置及周围媒质有关。
互感系数的计算
M = k√L1L2，其中k为两线圈的 耦合系数，L1和L2分别为两线圈 的自感系数。
互感在电路中应用举例
互感耦合电路
利用互感现象实现两个或多个电路之间的能量 传输和信息传递。
互感传感器
将非电量转换为电量进行测量，如利用互感原 理测量位移、压力、温度等。
01
当磁通量增加时，感应电动势的方向与磁通量的方向相反；当 磁通量减少时，感应电动势的方向与磁通量的方向相同。
02
感应电动势的大小与磁通量的变化率成正比，即磁通量变化越
快，感应电动势越大。
如果回路是闭合的，则感应电动势会在回路中产生感应电流，
03
其方向与感应电动势的方向相同。
楞次定律及其物理意义
楞次定律指出，感应电流的方向总是要阻碍引起感应 电流的磁通量的变化。
金属探测器
金属探测器利用涡流的电磁感应原理来检测金属物体。当金属物体靠近探测器的线圈时，线圈内部会 产生涡流，这个涡流会改变线圈的电磁场，从而被探测器检测到。通过测量涡流引起的电磁场变化， 可以确定金属物体的位置和大小。
04 法拉第电磁感应定律在电 路中应用
互感现象及互感系数概念
互感现象
两个相互靠近的线圈，当一个线 圈中的电流发生变化时，会在另 一个线圈中产生感应电动势的现 象。
02
分析实验结果与法拉第电磁感应定律的一 致性，探讨可能存在的误差来源。
03
讨论实验中线圈匝数、磁通量变化量等因 素对实验结果的影响。
04
提出改进实验的建议和措施，以提高实验 的准确性和可靠性。
06 高考真题回顾与解题技巧 总结

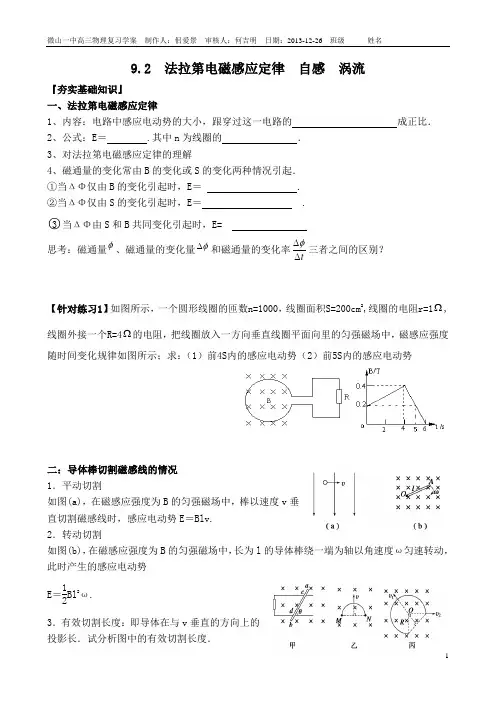

9.2 法拉第电磁感应定律 自感 涡流『夯实基础知识』一、法拉第电磁感应定律1、内容：电路中感应电动势的大小，跟穿过这一电路的 成正比．2、公式：E ＝ .其中n 为线圈的 ．3、对法拉第电磁感应定律的理解4、磁通量的变化常由B 的变化或S 的变化两种情况引起．①当ΔΦ仅由B 的变化引起时，E ＝ .②当ΔΦ仅由S 的变化引起时，E ＝ .○3当ΔΦ由S 和B 共同变化引起时，E= 思考：磁通量φ、磁通量的变化量φ∆和磁通量的变化率t∆∆φ三者之间的区别？【针对练习1】如图所示，一个圆形线圈的匝数n=1000，线圈面积S=200cm 2,线圈的电阻r=1Ω,线圈外接一个R=4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图所示；求：（1）前4S 内的感应电动势（2）前5S 内的感应电动势二：导体棒切割磁感线的情况1．平动切割如图(a)，在磁感应强度为B 的匀强磁场中，棒以速度v 垂直切割磁感线时，感应电动势E ＝Blv.2．转动切割如图(b)，在磁感应强度为B 的匀强磁场中，长为l 的导体棒绕一端为轴以角速度ω匀速转动，此时产生的感应电动势E ＝12Bl 2ω. 3．有效切割长度：即导体在与v 垂直的方向上的投影长．试分析图中的有效切割长度．甲图中cd水平向右运动的有效切割长度为：cdsinθ；乙图中的有效切割长度为：l＝MN；丙图中的有效切割长度为：沿v1的方向运动时，l＝2R；沿v2的方向运动时，l＝R.注意：公式E＝n ∆φ与E＝BLv的区别与联系时【针对练习2】如图所示，光滑金属导轨MN、PQ之间的距离L=0.2m,导轨左端所接的电阻R=2Ω,框架上放置一质量为0.05 kg，电阻为1 Ω的金属杆ab，其余电阻不计，匀强磁场的磁感应强度为B=0.5T,（1）若ab在外力作用下以V=6m/s的速度向右匀速滑动，求感应电动势是多少？ab两端电压是多少？外力大小是多少？（2）若ab杆以恒定加速度a＝2 m/s2，由静止开始做匀变速运动，则在5 s内平均感应电动势是多少？第5 s末，回路中的电流多大？第5 s末，作用在cd杆上的水平外力多大？三、自感现象和涡流1、概念：由于导体本身的变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做，其大小E＝，L为自感系数．2、自感系数：L与线圈的、、以及是否有等因素有关，其单位是，符号是 .3．自感电动势的方向：自感电动势总是阻碍流过导体电流的变化，当电流增大时，自感电动势的方向与原来电流的方向；当电流减小时，自感电动势的方向与原来电流的方向。
