! 3-Termainal Regulators ! Output Current Up to 1.5 A ! No External Components
! Internal Thermal Overload Protection ! High Power Dissipation Capability ! Internal Shot-Circuit Current Limiting !
Output Transistor Safe-Area Compensation
DESCRIPTION
This series of fixed-voltage monolithic integrated-circuit voltage regulators designed for a wide range of applications. These applications include on-card regulation for elimination of noise and distribution problems associated with single-point regulation. Each of these regulators can deliver up to 1.5 amperes of output current. The internal current limiting and thermal shutdown features of these regulators make them essentially immune to overload.
ABSOLUTE MAXIMUM RATINGS OVER OPERATING TENPERATURE RANGE (UNLESS OTHERWISE NOTE WS7805
PARAMETER
UNIT
Input voltage, V I 35 V
Continuous total dissipation at 25℃ free-air temperature 2W Lead temperature 1.6mm (1/16 inch) from case 10 seconds 260℃Storage temperature range, T stg
-65 to 150
℃
RECOMMEMDED OPERATING CONDITIONS
MIN MAX
UNIT
Input voltage, V I 7
Output current, I O
1.5
A Operating virtual junction temperature, T J
70
℃
I
C O (TO-252)
Wing Shing Computer Components Co., (H.K.)Ltd.Tel:(852)2341 9276 Fax:(852)2797 8153Homepage: E-mail: wsccltd@
WS7805
POSITIVE-VOLTAGE REGULATORS
25V
)
TO-220
WS7805CV
O
I
WS7805 Electrical characteristics at specified virtual junction temperature, V I =10V, I O =500mA (unless otherwise noted)
WS7805
PARAMETER
TEST CONDITIONS
MIN TYP MAX
UNIT
25℃
4.85
5.2Output voltage I O =5mA to1A,
V I =7V to 20V, P ≦15W 0℃ to 70℃ 4.75
5 5.25V
V I =7V to 25V 3100Input regulation V I =8V to12V 25℃1
50
Ripple rejection V I =8V to18V F=120H Z
0℃ to 70℃62
78dB I O =5mA to 1.5A
15100Output regulation
I O =250mA to 750mA 25℃550mV Output resistance
F=1KH Z
0℃ to 70℃0.017ΩTemperature coefficient of output
voltage
I O =5mA
0℃ to 70℃-1.1mV/℃Output noise voltage F=10H Z to 100 kHz 25℃40μV Dropout voltage I O =1A 25℃ 2.0V Bias current
25℃ 4.2
8mA
V I =7V to 25V
1.3Bias current change
I O =5mA to 1A
0℃ to 70℃0.5
Short-circuit output current 25℃750Peak output current
25℃
2.2
A
WS7805
POSITIVE-VOLTAGE REGULATORS
2
mA
mA
Fig. 1. Positive Regulator
Pad Location
元器件交易网
WS7805
3。

合集下载

7805稳压管介绍

7805稳压管介绍

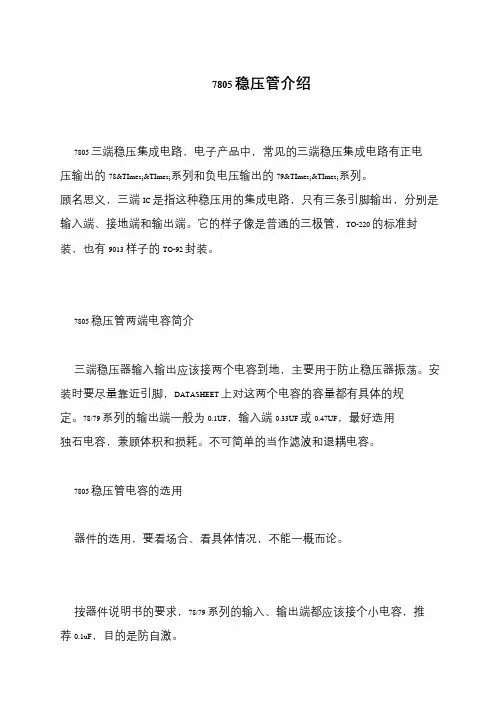

7805 稳压管介绍
7805 三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78&TImes;&TImes;系列和负电压输出的79&TImes;&TImes;系列。

顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子像是普通的三极管，TO-220 的标准封装，也有9013 样子的TO-92 封装。

7805 稳压管两端电容简介
三端稳压器输入输出应该接两个电容到地，主要用于防止稳压器振荡。

安装时要尽量靠近引脚，DATASHEET 上对这两个电容的容量都有具体的规定。

78/79 系列的输出端一般为0.1UF，输入端0.33UF 或0.47UF，最好选用独石电容，兼顾体积和损耗。

不可简单的当作滤波和退耦电容。

7805 稳压管电容的选用
器件的选用，要看场合、看具体情况，不能一概而论。

按器件说明书的要求，78/79 系列的输入、输出端都应该接个小电容，推荐0.1uF，目的是防自激。

关于7805的选用和散热片的匹配

关于7805的选用和散热片的匹配

关于7805的选用和散热片的选配一、.7805概述7805集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。

它只有三个外引出端(输入端、输出端和公共地端)，将整流滤波后的不稳定直流电压接到集成三端稳压器输入端，经三端稳压器后在输出端得一稳定的直流电压。

虽然是固定电压输出，但使用外接元件可获得不同的电压和电流。

二、集成三端稳压器的分类集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。

1、根据输出电压能否调整分类集成三端稳压器的输出电压有固定和可调输出之分。

固定输出电压是由制造厂预先调整好的,输出为固定值。

例如,7805型集成三端稳压器,输出为固定+5V。

可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。

例如:CW317型集成三端稳压器, 输出电压可以在1.2～37V 范围内连续可调。

2、固定输出电压式根据输出电压的正、负分系列输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。

例：7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。

输出电流为1.0A(带散热器)。

输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。

例：7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。

输出电流为1.0A(带散热器)。

3、根据输出电流分挡三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。

输出为小电流,代号"L"。

例如,78L××,最大输出电流为0.1A。

输出为中电流,代号"M"。

例如,78M××,最大输出电流为0.5A。

输出为大电流,无代号。

例如,78××,最大输出电流为1.5A。

7805三端稳压器，历代电子人青春和辉煌的见证者

7805三端稳压器，历代电子人青春和辉煌的见证者

7805三端稳压器，历代电子人青春和辉煌的见证者78xx系列三端集成稳压器诞生于上世纪70年代末80年代初，距今已有近40年的历史。

第一代78xx系列的使用者现在已近60岁，78xx见证了他们的青春和辉煌。

78xx系类电源芯片已经写进了大学模拟电路教材，并持续影响着大学生和电子工作者，对电源芯片的发展产生了深远的影响。

78xx系列主要的产品有7815，7812，7809和7805，分别表示输出电压为15V，12V，9V和5V。

因为八十年代初诞生的8051系列单片机是5V供电的，所以7805三端稳压器使用非常广泛。

现在电源芯片种类繁多，无论是转换效率还是封装都比7805优秀很多，但是7805依然很畅销。

7805三端稳压器应用较多的主要有三种型号，分别是7805,78M05,78L05，他们主要在输出电流上存在较大区别。

7805最大能提供1A的电流：能满足大多数5V产品对电源电流的要求。

78M05最大能提供500mA的电流：适用于中低功耗的需求；78L05最大能提供100mA的电流：适用于低功耗的需求；正确估算电路的功耗对芯片选型至关重要，笔者曾经做过一款正弦波驱动的BLDC控制板，为了尽可能的减小电路板尺寸，电源芯片选择了78L05，结果在调试的时候发现电源芯片发热严重，不得以重新选型了电源芯片。

三种类型的7805电源芯片78xx系列三端稳压器，转换效率低、发热严重，但是目前仍然被广泛应用，究其原因有如下个：1) 价格便宜，目前批量价格几毛钱，78L05价格更低；2)外围电路简单，只需要几个电容就可以稳定的工作；3）宽压输入，输入电压最大可达36V。

7805典型电路从图中可以看出，只需要两个电容，7805就可以稳定的输出5V，极大的简化了电路设计的复杂度。

7805电源模块7805电源芯片封装类型繁多，常用的封装类型有：TO-220,TO-252,SOT89。

7805芯片常用封装78xx三端稳压器是输出正电源的，与之相对的是79xx系列三端稳压器，输出的是负电压。

7805稳压器怎么使用,7805的使用和典型应用

7805稳压器怎么使用,7805的使用和典型应用

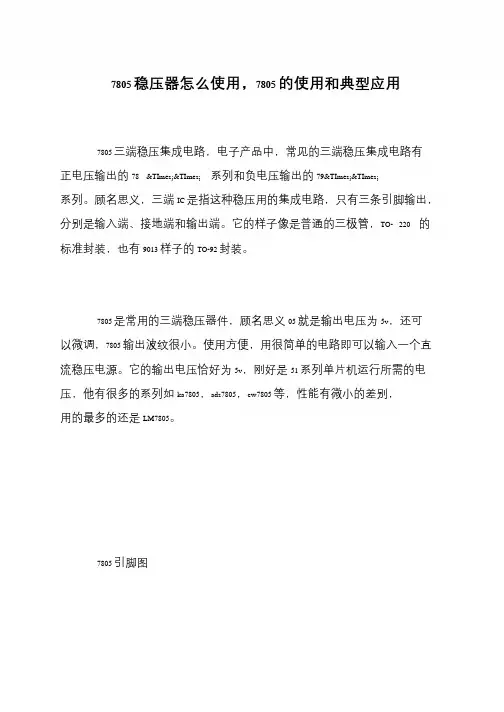

7805 稳压器怎么使用，7805 的使用和典型应用
7805 三端稳压集成电路，电子产品中，常见的三端稳压集成电路有
正电压输出的78 &TImes;&TImes; 系列和负电压输出的79&TImes;&TImes; 系列。

顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子像是普通的三极管，TO- 220 的标准封装，也有9013 样子的TO-92 封装。

7805 是常用的三端稳压器件，顾名思义05 就是输出电压为5v，还可以微调，7805 输出波纹很小。

使用方便，用很简单的电路即可以输入一个直流稳压电源。

它的输出电压恰好为5v，刚好是51 系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805 等，性能有微小的差别，用的最多的还是LM7805。

7805 引脚图。
