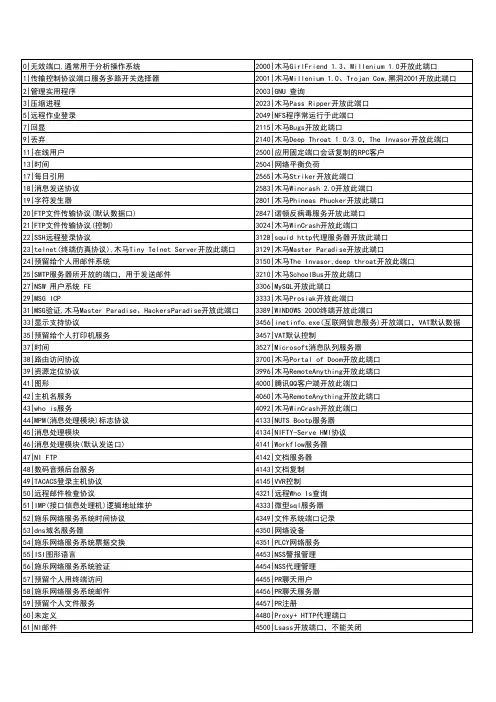

常用端口号与对应的服务以及端口关闭21端口：21端口主要用于FTP（FileTransferProtocol，文件传输协议）服务。
23端口：23端口主要用于Telnet（远程登录）服务，是Internet上普遍采用的登录和仿真程序。
25端口：25端口为SMTP（SimpleMailTransferProtocol，简单邮件传输协议）服务器所开放，主要用于发送邮件，如今绝大多数邮件服务器都使用该协议。
53端口：53端口为DNS（DomainNameServer，域名服务器）服务器所开放，主要用于域名解析，DNS服务在NT系统中使用的最为广泛。
67、68端口：67、68端口分别是为Bootp服务的BootstrapProtocolServer（引导程序协议服务端）和BootstrapProtocolClient（引导程序协议客户端）开放的端口。
69端口：TFTP是Cisco公司开发的一个简单文件传输协议，类似于FTP。
79端口：79端口是为Finger服务开放的，主要用于查询远程主机在线用户、操作系统类型以及是否缓冲区溢出等用户的详细信息。
80端口：80端口是为HTTP（HyperTextTransportProtocol，超文本传输协议）开放的，这是上网冲浪使用最多的协议，主要用于在WWW（WorldWideWeb，万维网）服务上传输信息的协议。
99端口：99端口是用于一个名为“MetagramRelay”（亚对策延时）的服务，该服务比较少见，一般是用不到的。
109、110端口：109端口是为POP2（PostOfficeProtocolVersion2，邮局协议2）服务开放的，110端口是为POP3（邮件协议3）服务开放的，POP2、POP3都是主要用于接收邮件的。
111端口：111端口是SUN公司的RPC（RemoteProcedureCall，远程过程调用）服务所开放的端口，主要用于分布式系统中不同计算机的内部进程通信，RPC在多种网络服务中都是很重要的组件。
信息点端口对应表
项目名称：网络布线工程01 建筑物编号：01
编制人签字：01 审核人签字：01 日期：2018年8月10日说明：
1、本信息点端口对应表，根据试题编制规则及建筑模型综合楼进行编制。
2、本信息点端口对应表，为建筑模型综合楼第一层信息点端口对应表。
3、建筑模型综合楼第一层楼层机柜编号均为FD1。
4、建筑模型综合楼第一层机柜内，数据信息点对应配线架编号为W1，语音信息点对应配线架编号为W2。
5、配线架端口编号按照从左至右，依次为01、02、 (12)
6、插座端口编号，按照数据信息点为D，语音信息点为Y的题目要求规则进行编号。
7、房间编号为建筑模型综合楼中已规定的编号。
8、建筑模型综合楼一层，共24个信息点，其中语音信息点12个，数据信息点12个，所有信息点端口编号均已编制完成，并核对无误。
配线架配线架与跳线架的区别配线架是管理子系统中最重要的组件，实现垂直子系统和水平子系统连接。
在网络工程中常用的配线架有双绞线配线架和光纤配线架。
跳线架看起来一排排象鱼骨头一样，也称为鱼骨架。
一般是电话连线使用的。
配线架有分支和分配功能，而跳线架只是起中继和中间转接的作用。
综合布线工程常用缩略词1CD建筑群配线设备2BD建筑物配线设备3FD楼层配线设备4TO信息插座模块工作区设计时，可按以下三步进行：根据楼层平面图计算每层楼布线面积。
估算信息引出插座数量，一般设计两种平面图供用户选择。
为基本型设计出每9平方米一个信息引出插座；为增强型或综合型设计出两个信息引出插座；确定信息引出插座的类型。
新建建筑一般采用暗装，旧楼改造一般采用明装计算：确定信息插座数量。
N=上取整（M/A）（N：信息插座数量，M：信息点数量，A：信息插座插孔数）P=N+N×3%（P：信息插座的总量，N为信息插座数量，N×3%为富余量）确定RJ-45接头的数量。
m＝n×4＋n×4×15%（m：总需求量，n：信息点的总量，n×4×15%：余量）线缆截面积计算：按照线缆直径6毫米计算双绞线的截面积。
S=d2×3.14/4=62×3.14/4=28.26其中：S---表示双绞线截面积d---双绞线直径线管规格一般用线管的外径表示，线管内布线容积截面积应该按照线管的内直径计算，管壁厚1毫米。
以管径25毫米PVC管为例，管内部直径为23毫米。
截面积为：S=d2×3.14/4=232×3.14/4=415.265线槽截面积计算线槽规格一般用线槽的外部长度和宽度表示，线槽内布线容积截面积计算按照线槽的内部长和宽计算，线槽壁厚1毫米以40×20线槽为例，线槽内部长38毫米，宽18毫米，其截面积计算如下：S=L×W=38×18=684纳双绞线最多数量计算线槽（管）内允许穿线的最大面积70%考虑线缆之间的间隙和拐弯等因素，浪费空间50-60%。
编制端口对应表
端口对应表编制要求如下：
1.表格设计合理一般使用A4幅面竖向排版的文件，要求表格打印后，表格宽度和文字大小合理，
编号清楚，特别是编号数字不能太大或者太小，一般使用小四或者五号字。
2.编号正确信息点端口编号一般由数字+字母串组成，编号中必须包含工作区位置、端口位置、
配线架编号、配线架端口编号、机柜编号等信息，能够直观反映信息点与配线架端口的对应关系。
3.文件名称正确端口对应表可以按照建筑物编制，也可以按照楼层编制，或者按照FD配线机柜编
制，无论采取哪种编制方法，都要在文件名称中直接体现端口的区域，能够直接反映该文件内容。
4.签字和日期正确作为工程技术文件，编写、审核、审定、批准等人员签字非常重要，如果没有
签字就无法确认该文件的有效性，也没有人对文件负责，更没有人敢使用。
日期直接反映文件的有效性，因为在实际应用中，可能会经常修改技术文件，一般是最新日期的文件替代以前日期的文件。
端口对应表的编制一般使用Microsoft word软件或Microsoft Office Excel软件，下面我们以图所示的某综合布线教学模型为例，选择一层信息点，使用Microsoft word软件说明编制方法和要点。
（1）文件命名和表头设计首先打开Microsoft word软件，创建1个A4幅面的文件，同时给文件命名，例如“某综合布线教学模型端口对应表”。
然后编写文件题目和表头信息，如表3-1所示，题目为“某综合布线教学模型端口对应表”，项目名称为某教学模型，建筑物名称为2号楼，楼层为一层FD1机柜，文件编号为XY03-2-1。
（2）设计表格设计表格前，首先分析端口对应表需要包含的主要信息，确定表格列数量，例如表3-1中为7列，第一列为“序号”，第二列为“信息点编号”，第三列为“机柜编号”，第四列为“配线架编号”，第五列为“配线架端口编号”，第六列为“房间编号”。
其次确定表格行数，一般第一行为类别信息，其余按照信息点总数量设置行数，每个信息点一行。
再次填写第一行类别信息。
最后添加表格的第一列序号。
这样一个空白的端口对应表就编制好了。
（3）填写机柜编号某综合布线教学模型中2号楼为三层结构，每层有一个独立的楼层管理间，一层的信息点全部布线到一层的这个管理间，而且一层管理间只有1个机柜，标记为FD1，该层全部信息点将布线到该机柜，因此我们就在表格中“机柜编号”栏全部行填写“FD1”。
如果每层信息点很多，也可能会有几个机柜，工程设计中一般按照FD11,FD12等顺序编号，FD1表示一层管理间机柜，后面1，2为该管理间机柜的顺序编号。
（4）填写配线架编号根据前面的点数统计表，我们知道某教学模型一层共设计有24个信息点。
设计中一般会使用1个24口配线架，我们就把该配线架命名为1号，该层全部信息点将端接到该配线架，因此我们就在表格中“配线架编号”栏全部行填写“1”。
如果信息点数量超过24个以上时，就会有多个配线架，例如25—48点时，需要2个配线架，我们就把两个配线架分别命名为1号和2号，一般在最上边的配线架命名为1号。
（5）填写配线架端口编号配线架端口编号在生产时都印刷在每个端口的下边，在工程安装中，一般每个信息点对应一个端口，一个端口只能端接一根双绞线电缆。
因此我们就在表格中“配线架端口编号”栏从上向下依次填写“1”，“2”……“24”数字。
（6）填写插座底盒编号在实际工程中，每个房间或者区域往往设计有多个插座底盒，我们对这些底盒也要编号，一般按照顺时针方向从1开始编号。
一般每个底盒设计和安装双口面板插座，因此我们就在表格中“插座底盒”栏从上向下依次填写“1”或者“1”“2”数字。
（7）填写房间编号设计单位在实际工程前期设计图纸中，每个房间或者区域都没有数字或者用途编号，弱电设计时首先给每个房间或者区域编号。
一般用2位或者3位数字编号，第一位表示楼层号，第二位或者第二三位为房间顺序号。
图3-2西元教学模型中每层只有7个房间，所以就用2位数编号，例如一层分别为“11”，“12”……“17”。
因此我们就在表格中“房间编号栏”填写对应的房间号数字，11号房间2个信息点我们就在2行中填写“11”。
（8）填写信息点编号完成上面的七步后，按照图3-28的编号规定，就能顺利完成端口对应表了，把每行第三栏---第七栏的数字或者字母用“—”连接起来填写在“信息点编号”栏。
特别注意双口面板一般安装2个信息模块，为了区分这2个信息点，一般左边用“Z”，右边用“Y”标记和区分。
为了安装施工人员快速读懂端口对应表，也需要把下面的编号规定作为编制说明设计在端口对应表文件中。
图3-28 信息点编号规定
（9）填写编制人和单位等信息：
在端口对应表的下面必须填写“编制人”，“审核人”，“审定人”，“编制单位”，“日期”等信息。
如表3-4所示。
