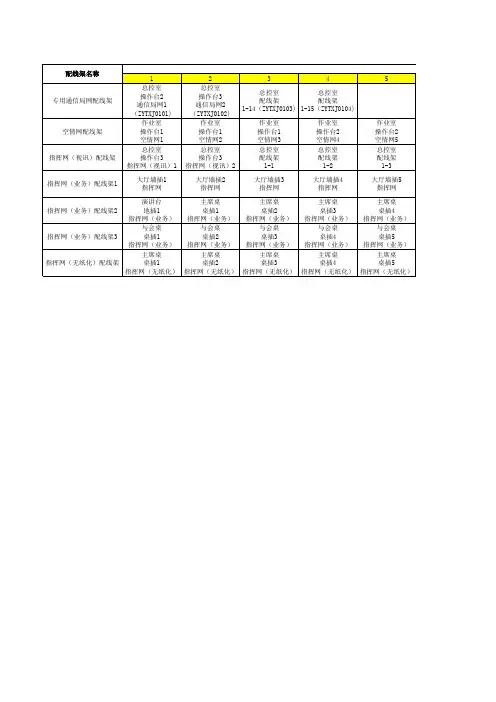

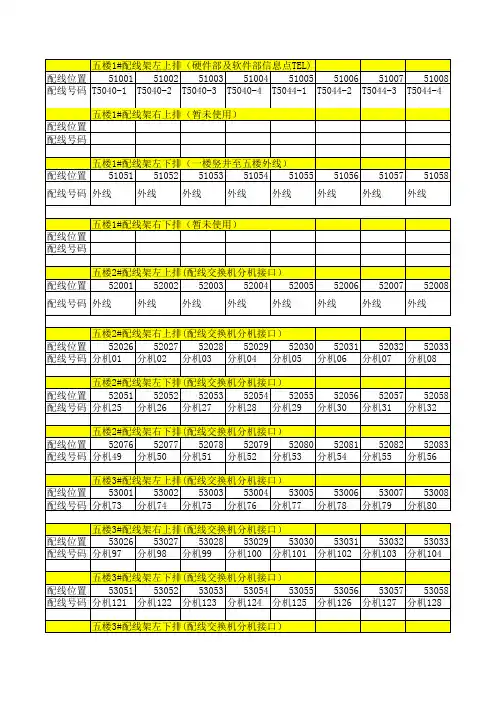

配线架交换机信息点对应表

附表1：（综合布线及网络设备清单）网络项目要求、布线规范要求：整个网络的布线和设计要符合规定的GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》网络中心机房位于六楼，其他信息点都与该中心机房联接。

承建商在施工时先设计各楼层布线的走线、各信息点的安装分布图，经用户同意后进行安装，否则要求返工，并且所有返工的费用全部由承建方负责。

、对网络设备及网络线材的要求：为保证校园网络运行的稳定性。

要求提供成功应用案例较多的品牌中选择（提供典型用户列表）。

产品进口设备必须按国家规定进口。

为方便以后统一网络管理平台，投标产品必须满足交换机、防火墙等网络设备采用同一品牌。

整个网络的布线产品厂商均要求通过ISO等相关质量体系认证（提供证明材料）。

为了防止假冒产品使用在该项目中，中标承建商在开始施工前必须向用户方提供所有网络设备、综合布线、杀毒软件厂家提供的针对该项目的正品出货证明原件。

综合布线系统中标后提供质保年限承诺证明原件。

所有产品必须为正规厂家原装合格产品，材料、设备到场后由用户验收合格后方可施工。

对投标方及售后服务的要求投标方须配合用户根据用户的实际情况做好网络的相关配置及网络安全系统并可有效的智能防网络攻击，网络病毒等。

2、网络硬件建设是信息化建设的基础，承建商必须提供网络技术支持、协助其他基于网络应用的工程承建商搞好用户的信息化建设。

技术参数要求:附表1：▲24FE口+4千兆端口IPv4/IPv6双协议三层交换机参数要求表：附表2：▲防火墙指标参数要求表：附表3：▲服务器参数要求表：附表4：防病毒软件参数要求表：附表5：▲综合布线材料参数要求表：说明：1、以上带“★”号部分技术参数及设备清单列表中参数为必须响应指标，否则视为无效投标处理。

2、标有“▲”的产品必须提供由生产厂家出具的详细的参数响应偏离表，表内必须清晰列明所有参数具体数值，未列明具体参数数值的视为负偏离。

并提供生产厂家投标授权书原件，未提供上述资料视为无效投标处理。

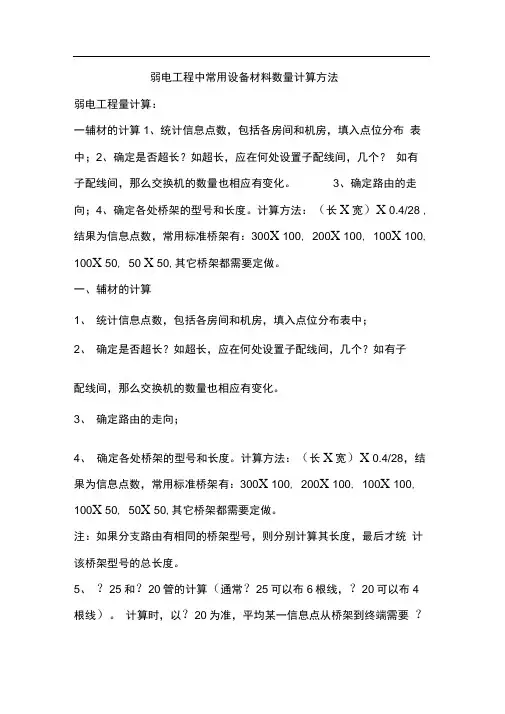

弱电工程中常用设备材料数量计算方法弱电工程量计算：一辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。

3、确定路由的走向；4、确定各处桥架的型号和长度。

计算方法：（长X宽）X 0.4/28 , 结果为信息点数，常用标准桥架有：300X 100, 200X 100, 100X 100, 100X 50, 50 X 50,其它桥架都需要定做。

一、辅材的计算1、统计信息点数，包括各房间和机房，填入点位分布表中；2、确定是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有变化。

3、确定路由的走向；4、确定各处桥架的型号和长度。

计算方法：（长X宽）X 0.4/28，结果为信息点数，常用标准桥架有：300X 100, 200X 100, 100X 100, 100X 50, 50X 50,其它桥架都需要定做。

注：如果分支路由有相同的桥架型号，则分别计算其长度，最后才统计该桥架型号的总长度。

5、？25和？20管的计算（通常？25可以布6根线，？20可以布4根线）。

计算时，以？20为准，平均某一信息点从桥架到终端需要？20的长度，如为A,那么就可以计算出所有信息点需要？20的长度了，即B=A X （总点数/4），而实际在工程中，？20=2/3 X B, ？25=1/3 X B。

6、角钢(30 x 30)的计算。

角钢的长度=30cm K (桥架的总长m/1.5m),即每根角钢的平均长度为30cm每隔1.5m的距离就需要一根角钢。

7、龙骨(75 x 45)的计算。

龙骨的长度=70cm X (总点数/2)，即每根龙骨的长度为70cm通常布置为双口面板。

8龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。

二总辅料价格x 10%9、底盒(86 x 86)的计算。

底盒的数量二总点数/2二、设备材料的计算1、线缆的计算：(最远+ 最近)/2 x点数x 1.1/305说明：最远为从机房到信息点的最远点；最近为机房内的信息点，一般为20米；点数为从机房开始所覆盖的信息点，如果有子配线间，那么该点数就为从子配线间开始路由所覆盖的信息点数，1.1中的0.1为富裕量，即10% 305为每箱线的长度为305米。

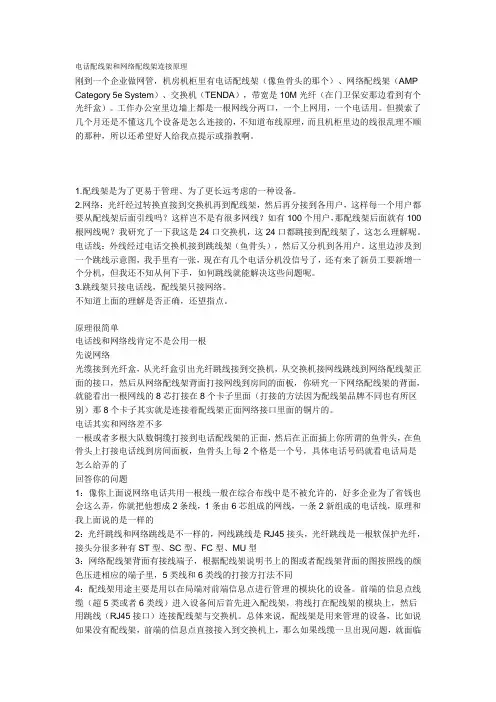

电话配线架和网络配线架连接原理刚到一个企业做网管，机房机柜里有电话配线架（像鱼骨头的那个）、网络配线架（AMP Category 5e System）、交换机（TENDA），带宽是10M光纤（在门卫保安那边看到有个光纤盒）。

工作办公室里边墙上都是一根网线分两口，一个上网用，一个电话用。

但摸索了几个月还是不懂这几个设备是怎么连接的，不知道布线原理，而且机柜里边的线很乱理不顺的那种，所以还希望好人给我点提示或指教啊。

1.配线架是为了更易于管理、为了更长远考虑的一种设备。

2.网络：光纤经过转换直接到交换机再到配线架，然后再分接到各用户，这样每一个用户都要从配线架后面引线吗？这样岂不是有很多网线？如有100个用户，那配线架后面就有100根网线呢？我研究了一下我这是24口交换机，这24口都跳接到配线架了，这怎么理解呢。

电话线：外线经过电话交换机接到跳线架（鱼骨头），然后又分机到各用户。

这里边涉及到一个跳线示意图，我手里有一张，现在有几个电话分机没信号了，还有来了新员工要新增一个分机，但我还不知从何下手，如何跳线就能解决这些问题呢。

3.跳线架只接电话线，配线架只接网络。

不知道上面的理解是否正确，还望指点。

原理很简单电话线和网络线肯定不是公用一根先说网络光缆接到光纤盒，从光纤盒引出光纤跳线接到交换机，从交换机接网线跳线到网络配线架正面的接口，然后从网络配线架背面打接网线到房间的面板，你研究一下网络配线架的背面，就能看出一根网线的8芯打接在8个卡子里面（打接的方法因为配线架品牌不同也有所区别）那8个卡子其实就是连接着配线架正面网络接口里面的铜片的。

电话其实和网络差不多一根或者多根大队数铜缆打接到电话配线架的正面，然后在正面插上你所谓的鱼骨头，在鱼骨头上打接电话线到房间面板，鱼骨头上每2个格是一个号，具体电话号码就看电话局是怎么给弄的了回答你的问题1：像你上面说网络电话共用一根线一般在综合布线中是不被允许的，好多企业为了省钱也会这么弄，你就把他想成2条线，1条由6芯组成的网线，一条2新组成的电话线，原理和我上面说的是一样的2：光纤跳线和网络跳线是不一样的，网线跳线是RJ45接头，光纤跳线是一根软保护光纤，接头分很多种有ST型、SC型、FC型、MU型3：网络配线架背面有接线端子，根据配线架说明书上的图或者配线架背面的图按照线的颜色压进相应的端子里，5类线和6类线的打接方打法不同4：配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。

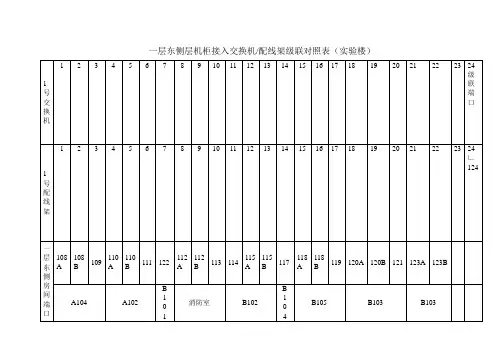

一层东侧层机柜接入交换机/配线架级联对照表（实验楼）一层东侧层机柜接入交换机/配线架级联对照表（实验楼）一层西侧层机柜接入交换机/配线架级联对照表（实验楼）一层西侧层机柜接入交换机/配线架级联对照表（实验楼）二层东侧层机柜接入交换机/配线架级联对照表（实验楼）二层东侧层机柜接入交换机/配线架级联对照表（实验楼）二层西侧层机柜接入交换机/配线架级联对照表（实验楼）二层西侧层机柜接入交换机/配线架级联对照表（实验楼）二层西侧层机柜接入交换机/配线架级联对照表（实验楼）二层西侧层机柜接入交换机/配线架级联对照表（实验楼）三层东侧层机柜接入交换机/配线架级联对照表（实验楼）三层东侧层机柜接入交换机/配线架级联对照表（实验楼）三层东侧层机柜接入交换机/配线架级联对照表（实验楼）三层东侧层机柜接入交换机/配线架级联对照表（实验楼）四层东侧层机柜接入交换机/配线架级联对照表（实验楼）四层东侧层机柜接入交换机/配线架级联对照表（实验楼）四层东侧层机柜接入交换机/配线架级联对照表（实验楼）四层东侧层机柜接入交换机/配线架级联对照表（实验楼）五层东侧层机柜接入交换机/配线架级联对照表（实验楼）五层东侧层机柜接入交换机/配线架级联对照表（实验楼）五层东侧层机柜接入交换机/配线架级联对照表（实验楼）五层东侧层机柜接入交换机/配线架级联对照表（实验楼）五层东侧层机柜接入交换机/配线架级联对照表（实验楼）六层东侧层机柜接入交换机/配线架级联对照表（实验楼）六层东侧层机柜接入交换机/配线架级联对照表（实验楼）六层东侧层机柜接入交换机/配线架级联对照表（实验楼）六层东侧层机柜接入交换机/配线架级联对照表（实验楼）六层东侧层机柜接入交换机/配线架级联对照表（实验楼）四层西侧层机柜接入交换机/配线架级联对照表（实验楼）四层西侧层机柜接入交换机/配线架级联对照表（实验楼）四层西侧层机柜接入交换机/配线架级联对照表（实验楼）四层西侧层机柜接入交换机/配线架级联对照表（实验楼）五层西侧层机柜接入交换机/配线架级联对照表（实验楼）五层西侧层机柜接入交换机/配线架级联对照表（实验楼）五层西侧层机柜接入交换机/配线架级联对照表（实验楼）五层西侧层机柜接入交换机/配线架级联对照表（实验楼）六层西侧层机柜接入交换机/配线架级联对照表（实验楼）六层西侧层机柜接入交换机/配线架级联对照表（实验楼）六层西侧层机柜接入交换机/配线架级联对照表（实验楼）六层西侧层机柜接入交换机/配线架级联对照表（实验楼）六层西侧层机柜接入交换机/配线架级联对照表（实验楼）。

附表1：（综合布线及网络设备清单）一、综合布线(须提综合布线、网络设备、触摸屏厂家授权书原件）序号设备类型设备名称具体参数品牌单位数量1RJ45非屏蔽超五类网线捆102水晶头、套等套353标号管个354超五类网络模块个355防尘面板（按实际用另计算）个356终端布线标准底座（按实际用另计算）个357非屏蔽跳线（2~3米）（按实际用另计算）条708标准理线架个29标准配线架（24口）可选：IBMACS 、FOREVER 、Leviton 个210布线PVC 管槽、配件等（按实际信息点另计算）国产点3511配线部分语音电话布线（采有三类线）国产点1212综合布线机柜金盾22U 配接入交换机国产个1用(评标室用)13视频线RVV75-5国产米150014线材电源线国产米120015摄像头专用电源国产个1516视频布线配件布线PVC 管槽、配件等国产点1517三层交换机(技术参数要求见附表1)IPv4/IPv6双协议三层交换机（24FE 口+4千兆端口） 参数：背板带宽≥37.6G ；IPv4/IPv6包转发率≥9.6M ；4个SFP 光接口和4个电口接口，光口和电口复用；（提供IPv6 Ready 第二阶段认证证书）台118二层交换机24口智能网管交换机(带两扩展槽）参数：背板带宽≥12.8G ；线速包转发率≥6.6M ；台319网络设备（要求五年保修）防火墙(技术参百兆防火墙/VPN 网关物理参数：固化7个百兆端口，包括4个交换端口，可选：锐捷、CISCO 思科、H3C ；台1数要求见附表2)性能不受规则数及会话数的影响20服务器(技术参数要求见附表3)四核英特尔至强处理器53352.0GHz/EM64T,1066MHz前端总线, 8MB L2 缓存（最大支持2个CPU）, 2*1GB PC2-5300fully buffered DIMMsDDR2 ECC（最大12插槽）, 0GB SAS 热插拔硬盘（可内置6个硬盘）,双千兆以太网适配器,CD-RW/DVD-ROM Combo,3年免费保修台121阵列卡ServeRAID-8k SASController块122硬盘146GB 15K 3.5” SAS 热插拔HDD块423服务器显示15”液晶彩显要求同一品牌台1器24网络机柜核心交换机柜（42U 、加深）国产个225稳压电源中大10KVA 精密稳压电源国产台126电源UPS 电源APC 5KVA 纯在线式UPS 电源（配1小时电池）国产台127嵌入式硬盘录像机(8路)国产台128嵌入式硬盘录像机(12路)国产台129录像机250G 硬盘（配录像机用）配套个43016路视频分割器(用于监控室)国产个231录像机及分割器视频控制4路视频切换器(用于监控室)国产个232室内红外低照度半球摄像机（进口品牌）套633摄像头室外防水低照度半球摄像机（进口品牌）套134室外红外灯个135视频设备辅助设备高保真拾音器可选：SAMRIM 、SONY 、三星个636监听设备监控音箱(用于监控室)国产个237监控用CRT显示器(20寸)国产台438显示器17"CRT显示器(录像机用)国产台239触摸屏查询系统触摸屏触摸屏（带17“液晶）17.1英寸SGS红外智能感应触摸屏，免维护、抗光干扰、防刮防暴、性能稳定技术成熟、防尘防污防水、适应性强(款式技术要求相当于首钢环星i5060-17LB触摸一体机)投标的品牌要求通过ISO9001：2000质量标准认证；通过国家3C认证；符合国家信息产业部发布的《触摸查询一体机通用规范》标准；符合SGS体系标准；提供证明材料及厂家投标授权书台140电脑主机945GC/ICP420/512MDDRII/SATA2 80G(7200转) /声卡/集成百兆网卡/集成显卡/键盘/USB 光电鼠标/180W 电源/三年有限保修要求品牌电脑台141操作系统Microsoft Windows2003操作系统（服务器标准版）microsoft套142应用软件防病毒软件(技术参数要求见附表4)Virus 企业网络版杀毒软件/基于B/S 架构的集中式管理/1管理中心+5服务端+30用户+1年病毒库升级服务可选：Ahn 安博士、MACFEE 、Virus 驱逐舰；提供厂家投标授权书确保正版套143防静电地板（600X600钢制高承载型地板）国产㎡2044地板配套支架等国产㎡2045机房装修(含空调)机房地板地板施工安装（含开口、钻孔等）定制㎡2046地板门口封边（大理石或其它）定制项147天花吊顶（含材料、配件及安装）国产㎡048机房天花照明灯具国产项049隔墙配套（铁支架、铝塑板材料及施工）国产项150空调(格力2匹)国产台251隔墙玻璃隔墙（玻璃、配件材料及施工）国产项152ASP AM2/3 防雷箱套153ASP 防雷插座国产个254机房地板地线（BVV6平方铜芯线）米3555防雷箱地线（BVV8平方铜芯线）米10056防雷保护防雷系统机房电源线（BVV6平方铜芯线）国产米6057小计网络项目要求、布线规范要求：整个网络的布线和设计要符合规定的GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》网络中心机房位于六楼，其他信息点都与该中心机房联接。

附件一：河北省中小学校园网建设标准（试行）一、校园网运行环境及管理项目要求依据标准规范（一）主机房系统设备工作环境主机房面积要充分考虑设备本身、人员操作、维修维护等空间的需要。

机房的使用面积应按照下述方法确定：S=KA式中：S—机房的面积（m2）A—机房内所有设备（台、架）的总数K—系数，取值（4.5~5.5）m2/台（架）。

机房最小使用面积不得小于20 m2。

GB2887-89《计算站场地技术条件》、GB9361-88《计算站场地安全要求》、GA267-2000《国家计算机系统雷电电磁脉冲安全防护规范》机房环境条件（1）地面、墙面、顶棚应采用不易吸附尘埃、不易产生静电的阻燃材料。

（2）门窗要考虑采光、遮光和安全因素。

（3）机房内无强电磁场干扰。

（4）温湿度要达到规定标准。

温度：14~30℃相对湿度：40%~75%（5）机房内距离地面0.8m处光照度≥300lx。

（6）有良好的防尘措施。

供电系统计算机系统供电应与动力电路分开并由UPS供给。

满足以下技术指标：电压变动：≤±5%；频率变化：≤±0.2Hz；波形失真率：≤±5%。

接地系要保证有一个良好的接地系统。

(1)可采用联合接地（与建筑物公用接地）：防静电接地和交流保护接地采用同一个接地体，接地项目要求依据标准规范（三）网络布线系统系统要求1、布线系统应是开放式结构，应能支持电话、文字、图像和视频等各种应用，并能够满足所支持的数据系统的传输速率要求。

2、布线系统中采用的电缆应是超五类以上100Ω四对非屏蔽/屏蔽双绞电缆和100Ω大对数非屏蔽/屏蔽双绞电缆；采用光缆传输的，应合理使用多模或单模光缆。

3、布线系统中所有的电缆、光缆、信息模块、接插件、配线架、机柜等在其被安装的场所均应易识别，布线中的每根电缆、光缆、信息模块、配线架和端点应指定统一的标识符，电缆在两端应有标注，通道和安装布线的空间应采取适当的标识符。

4、满足综合布线标准要求。

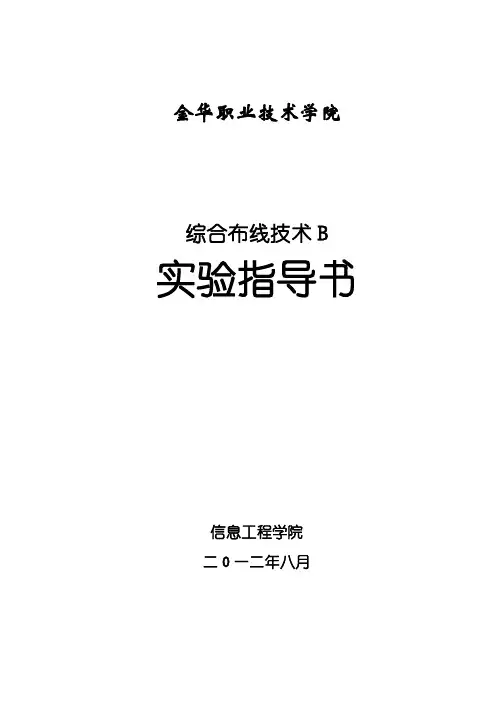

金华职业技术学院综合布线技术B 实验指导书信息工程学院二0一二年八月目录实验一设备与材料的认识（2学时） (3)实验二 RJ-45水晶头的制作（2学时） (4)实验三 RJ-45模块的压接与信息插座的安装（2学时） (9)实验四 RJ45配线架的端接与安装（2学时） (11)实验五光缆熔接（2学时） (12)实验六综合布线工程中的技术文档（2学时） (13)实验七综合布线工程招投标（2学时） (16)实验八综合布线工程测试（2学时） (17)实验九综合布线工程验收（2学时） (30)实验一设备与材料的认识（2学时）一、实验目的和要求1、认识各类网络传输介质，同轴电缆、UTP线缆、FTP/STP线缆、5类线缆、5e类线缆、6类线缆、单模/多模光纤，培养对各种线缆和光缆的正确识别能力；2、熟悉各种介质的产品性能，主要性能指标，培养对各种产品在不同应用场所使用的正确选择能力；3、认识RJ45连接器、信息模块、信息插座、RJ45配线架、110配线架、光纤连接器，培养对各种连接器件的正确选择能力。

二、实验器材：同轴电缆、UTP线缆、FTP/STP线缆、5类线缆、5e类线缆、6类线缆、单模/多模光纤；RJ45连接器、信息模块、信息插座、RJ45配线架、110配线架；SC型、FC型、ST型光纤连接器。

三、实验内容：1、在综合布线实训室演示以下材料：1）5类、5E 类和6 类UTP ，大对数双绞线（25 、50 、100 ），STP 和FTP 双绞线，室外双绞线。

2）视频线、射频线、电梯专用控制线。

3）单模和多模光纤，室内与室外光纤，单芯与多芯光纤。

4）RJ-45水晶头、信息模块和免打信息模块，信息插座底盒、面板，24 口RJ-45配线架、110配线架、电话配线架5）ST 头，SC 头，FC头，光纤耦合器，光纤终端盒，光纤收发器，交换机光纤模块，光电转换器。

6）镀锌线槽及配件（水平三通，弯通，上垂直三通等），PVC 线槽及配件（阴角、阳角等），管，梯形桥架7）立式机柜，壁挂式机柜，多媒体配线箱。

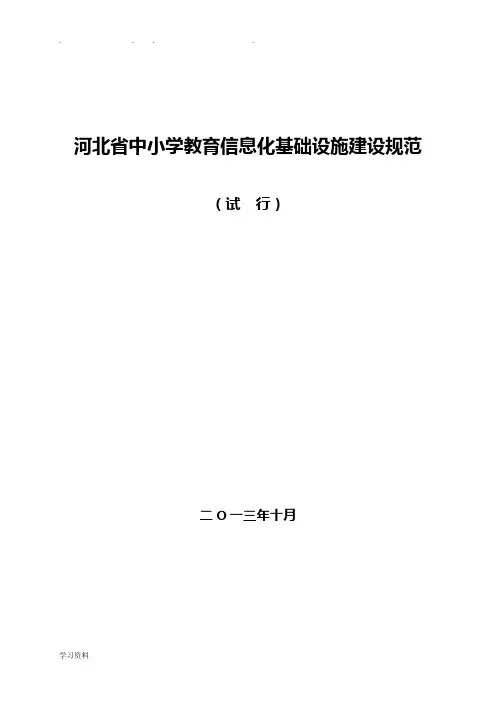

河北省中小学教育信息化基础设施建设规范（试行）二O一三年十月前言为贯彻落实国家和省中长期教育改革和发展规划纲要精神，规范全省中小学教育信息化基础设施建设，优化数字校园硬件环境，特制定《河北省中小学教育信息化基础设施建设规范（试行）》。

本规范适用于全省普通中小学校，职业高中、特教学校及幼儿园可根据实际建设需求参照执行。

构建学校信息化基础设施涉及多个要素，是一个复杂的系统工程，应根据各级各类教育的特点和不同地区经济社会发展水平，坚持统筹规划，分步实施，分类指导，因地制宜，注重实效的原则，稳步推进教育信息化发展进程，逐步建成覆盖全省城乡各级各类学校先进、高效、实用的教育信息化体系。

中小学教育信息化基础设施主要包括校园网、教育城域网、计算机教室、多媒体教室、录播教室、校园广播、校园安全防护系统、校园一卡通系统等，为校园信息化应用服务提供硬件支持。

本规范通常包括建设目标、适用范围、建设类型（分类、模式）、建设要求、管理使用、承建要求等六部分，规定了教育信息化基础设施建设规范的目标、任务和内容。

规范中提出的要求为基本要求，考虑到技术的发展以及装备的现实性和前瞻性，部分项目提出了规划建议要求，意在引导经济条件较好且有较高装备能力的地区和学校适度超前装备。

在实际建设过程中，要综合考虑各个方面的建设内容，根据本地和学校实际情况，分阶段、有重点地推进。

本规范自发布之日起试行，并将伴随着教育现代化的不断发展适时予以修订。

本规范起草单位：河北省教育厅。

目录1、校园网 (5)2、教育城域网(县域) (16)3、校园网络系统集成施工规范 (25)4、计算机教室 (31)5、多媒体教室 (36)6、录播教室 (49)7、校园广播系统 (55)8、校园安防监控系统 (59)9、校园一卡通系统 (66)河北省中小学校园网建设规范1建设目标校园网是在学校范围内，在一定的教育思想和理论指导下，为学校教育教学、科研和管理等提供资源共享、信息交流和协同工作的计算机网络，是实现数字化校园重要的基础设施。

附表1：（彭洲内网综合布线及网络设备清单）网络项目要求㈠、布线规范要求：1、整个网络的布线和设计要符合规定的GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》2、网络中心机房位于六楼，其他信息点都与该中心机房联接。

3、承建商在施工时先设计各楼层布线的走线、各信息点的安装分布图，经用户同意后进行安装，否则要求返工，并且所有返工的费用全部由承建方负责。

㈡、对网络设备及网络线材的要求：1、为保证校园网络运行的稳定性。

要求提供成功应用案例较多的品牌中选择（提供典型用户列表）。

产品进口设备必须按国家规定进口。

2、为方便以后统一网络管理平台，投标产品必须满足交换机、防火墙等网络设备采用同一品牌。

3、整个网络的布线产品厂商均要求通过ISO等相关质量体系认证（提供证明材料）。

4、为了防止假冒产品使用在该项目中，中标承建商在开始施工前必须向用户方提供所有网络设备、综合布线、杀毒软件厂家提供的针对该项目的正品出货证明原件。

综合布线系统中标后提供质保年限承诺证明原件。

5、所有产品必须为正规厂家原装合格产品，材料、设备到场后由用户验收合格后方可施工。

㈢对投标方及售后服务的要求1、投标方须配合用户根据用户的实际情况做好网络的相关配置及网络安全系统并可有效的智能防网络攻击，网络病毒等。

2、网络硬件建设是信息化建设的基础，承建商必须提供网络技术支持、协助其他基于网络应用的工程承建商搞好用户的信息化建设。

技术参数要求:附表1：▲24FE口+4千兆端口IPv4/IPv6双协议三层交换机参数要求表：附表5：▲综合布线材料参数要求表：则视为无效投标处理。

2、标有“▲”的产品必须提供由生产厂家出具的详细的参数响应偏离表，表内必须清晰列明所有参数具体数值，未列明具体参数数值的视为负偏离。

并提供生产厂家投标授权书原件，未提供上述资料视为无效投标处理。

四、售后服务1、为非韶关本地的投标人必须在韶关市区设有合法的且从事该行业的售后服务机构，机构有稳定的售后服务技术人员3人以上，投标时需提供在韶关市区的售后服务机构详细地址和售后服务技术人名单并加盖售后服务机构公章（或委托韶关市区内从事相关行业的公司联合进行售后服务）。

安庆师范学院校园网IP位置分配表注：所有IP位置前缀为210.45.，网络掩码前缀为255.255.255.1 / 132 / 13安庆师范学院校园网3COM4007交换机VLAN设置一览表3COM4007增加静态路由：default 210.45.168.613 / 13210.45.168.224 255.255.255.224 210.45.168.614 / 13网络中心机房子网IP分配表子网ID:3子网掩码：255.255.255.192 网关：210.45.168.126位置范围：210.45.168.65 ～ 192预留交换机IP位置：210.45.168.120 ～ 210.45.172.125可分配IP位置范围：210.45.172.65 ～ 210.45.172.119对应端口号：核心交换机（210.45.168.62）上12口（RJ45）UNTAGGED红楼／文科楼子网IP分配表子网ID:12子网掩码：255.255.255.128 网关：210.45.173.126位置范围：210.45.173.1 ～ 126预留交换机IP位置：210.45.173.123 ～ 210.45.170.125可分配IP位置范围：210.45.173.1 ～ 210.45.173.122对应端口号：核心交换机（210.45.168.62）上15口（光纤口）；UNTAGGED拨号服务子网IP分配表子网ID:4子网掩码：255.255.255.224 网关：210.45.168.222 位置范围：210.45.168.193 ～ 222预留交换机IP位置：可分配IP位置范围：对应段口号：网络中心服务器子网IP分配表子网ID:2子网掩码：255.255.255.192网关：210.45.168.62(核心交换机)210.45.168.61(防火墙内部)位置范围：210.45.168.1 ～ 62防火墙外部网段子网IP分配表子网ID:5子网掩码：255.255.255.224网关：210.45.168.254(路由器)210.45.168.253（防火墙外部）位置范围：210.45.168.225 ～ 254预留交换机IP位置：可分配IP位置范围：对应端口号：教育技术系子网IP分配表子网ID:11子网掩码：255.255.255.128 网关：210.45.172.254位置范围：210.45.172.129 ～ 254预留交换机IP位置：210.45.172.245 ～ 210.45.172.253可分配IP位置范围：210.45.172.129 ～ 210.45.172.244对应端口号：核心交换机（210.45.168.62）上２口（RJ45）；UNTAGGED网络名：210.45.172.128 255.255.255.128物理系机房子网IP分配表子网ID:6子网掩码：255.255.255.128 网关：210.45.169.126位置范围：210.45.169.1 ～ 126预留交换机IP位置：210.45.169.119 ～ 210.45.169.125可分配IP位置范围：210.45.169.1 ～ 210.45.169.118对应端口号：核心交换机（210.45.168.62）上13口（光纤口）； TAGGED 数学系主交换机（210.45.170.253）上２口；UNTAGGED网络名：210.45.169.1 255.255.255.128化学系机房子网IP分配表子网ID:7子网掩码：255.255.255.128 网关：210.45.169.254位置范围：210.45.169.129 ～ 254预留交换机IP位置：210.45.169.245 ～ 210.45.169.253可分配IP位置范围：210.45.169.129 ～ 210.45.169.244对应端口号：核心交换机（210.45.168.62）上13口（光纤口）； TAGGED 数学系主交换机（210.45.170.253）上1、3口；UNTAGGED图书馆子网IP分配表子网ID:10子网掩码：255.255.255.128 网关：210.45.172.126位置范围：210.45.172.1 ～ 126预留交换机IP位置：210.45.172.120 ～ 210.45.172.125可分配IP位置范围：210.45.172.1 ～ 210.45.172.119对应端口号：核心交换机（210.45.168.62）上14口（光纤口）；UNTAGGED图书馆主交换机（210.45.172.125）上1 ～ 24口数学计算机系子网（１）IP分配表子网ID:８子网掩码：255.255.255.０网关：210.45.170.254位置范围：210.45.170.1 ～ 254预留交换机IP位置：210.45.170.241 ～ 210.45.170.253可分配IP位置范围：210.45.170.1 ～ 210.45.170.240对应端口号：核心交换机（210.45.168.62）上13口（光纤口）；UNTAGGED数学系主交换机（210.45.170.253）上数学计算机系子网（２）IP分配表子网ID:９子网掩码：255.255.255.０网关：210.45.171.254位置范围：210.45.171.1 ～ 254预留交换机IP位置：210.45.171.241 ～ 210.45.171.253可分配IP位置范围：210.45.171.1 ～ 210.45.171.240对应段口号：核心交换机（210.45.168.62）上13口（光纤口）；UNTAGGED数学系主交换机（210.45.170.253）上[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。
