凸透镜成实像或虚像的分界点在

一、选择题1．关于凸透镜，下列说法正确的是（）A．凸透镜把光能量聚集的点就是焦点B．在成像实验中，若蜡烛、凸透镜、光屏不在同一直线上，则凸透镜不能成像C．2倍焦点处是凸透镜成实像、虚像的分界点D．凸透镜成实像时，物距越大，所成的像越小D解析：DA．平行于主光轴的光线经凸透镜折射后会聚在主光轴上的一点，这点才是凸透镜的焦点，故A错误；B．在成像实验中，若蜡烛、凸透镜、光屏不在同一直线上，则凸透镜仍能成像，只是不再光屏的中央成像，故B错误；C．凸透镜成像规律的特点是二倍焦距分大小，一倍焦距分虚实，故C错误；D．凸透镜成实像时，物近像远像变大，物远像近像变小，所以物距越大，像越小，故D 正确。

故选D。

2．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。

则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm<f<15cm④透镜遮一半，光屏上的像变得不完整A．只有①和③B．只有②和④C．只有②和③D．只有①和④C解析：C物距大于像距，成倒立缩小实像，是照相机的原理，此时物体在二倍焦距以外，像在一倍焦距和二倍焦距之间，即30cm＞2f2f＞16cm＞f解得8cm＜f＜15cm，透镜遮一半，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时的像比遮住前的像要暗一些，故ABD错误，C正确。

故选C。

3．如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．投影仪就是利用这一成像原理制成的B．实验中烛焰在光屏上成的像是放大的C．为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板D．将蜡烛向右移动靠近凸透镜，当放置在F和O之间时，光屏上将找不到像D解析：DAB．由图可知，物体在2倍焦距之外，成倒立、缩小的实像，投影仪成倒立、放大的实像，不是利用这一成像原理制成的，故A、B错误；C．从不同方向观察光屏上的像，光屏应该发生漫反射，表面应该是粗糙的，故C错误；D．将蜡烛向右移动靠近凸透镜，当放置在F和O之间时，位于一倍焦距之内，成正立、放大的虚像，不能呈现在光屏上，故D正确。

第四章光的折射透镜
第三节凸透镜成像的规律
1、焦点：凸透镜成实像与虚像的分界点
二倍焦点：凸透镜成放大实像与缩小实像的分界点
2、凸透镜所成的实像总是倒立的，虚像总是正立的；放大的像有实有虚，有正有倒；缩小的像总是倒立缩小的。

3、凸透镜成实像时，物距减小，相距逐渐增大，像也随之增大，像与物的移动方向相同。

凸透镜成虚像时，物距减小，相距也逐渐减小，像也随之减小，像与物的移动方向也相同。

凸透镜从无穷远处(大于2f)的地方逐渐靠近透镜，成的像先变大(实像)后变小(虚像)。

《凸透镜成像规律》实验题：
1、凸透镜、蜡烛、光屏如何摆放？
凸透镜的光心，烛焰的中心，光屏的中心在同一高度/同一水平直线上。

2、若成像在光屏下方，应做何种调整？
将蜡烛上移/将凸透镜上移
3、若成像在光屏左下方，应将蜡烛如何移动才能使像呈在光屏中央？
将蜡烛向左下方移动(凸透镜成的像是中心对称的)。

凸透镜成像规律1、 物体到凸透镜的距离大于2倍焦距时成倒立、缩小的实像。

像和物体在透镜的两侧，像距小于物距，像到凸透镜的距离在2倍焦距和焦距之间。

当物体向凸透镜移动很长距离，像就向远离透镜的方向移动很短距离。

应用：照相机。

2、 物体到凸透镜的距离等于2倍焦距时成倒立、等大的实像。

像和物体在透镜的两侧，像距等于物距，像到凸透镜的距离等于2倍焦距。

应用：测焦距。

3、 物体到凸透镜的距离在2倍焦距和焦距之间时成倒立、放大的实像。

像和物体在透镜的两侧，像距大于物距，像到凸透镜的距离大于2倍焦距。

当物体向凸透镜移动很短距离，像就向远离透镜的方向移动很长距离。

应用：投影仪。

4、 物体到凸透镜的距离等于焦距时不成像。

应用:平行光源。

5、 物体到凸透镜的距离小于焦距时成正立、放大的虚像。

像和物体在透镜的同侧，像距大于物距。

物距越大，像越大。

应用：放大镜。

6、 凸透镜成的实像是由折射光线会聚而成，虚像是由折射光线的反向延长线会聚而成。

7、 当用不透明的纸将凸透镜遮上一部分时，仍能成完整的轮廓清晰的实像，只是较暗。

应用：照相机的光圈。

8、 当物体由大于2倍焦距处逐渐向焦点靠近过程中，像逐渐远离凸透镜，并且像逐渐变大，物与像的距离先变小后变大，物、像距离最近时是物体在距透镜2倍焦距处，此时，像与物相距4倍焦距。

（口诀：物近像远像变大，物远像近像变小。

）9、 焦点处是实像和虚像的分界点，2倍焦距处是放大实像与缩小实像的分界点。

（口诀：一倍焦距分虚实，2倍焦距分大小。

）10、 成实像时，物体垂直于主光轴远离主光轴向上移动，像就远离主光轴向下移动。

11、在物距相同且成实像的情况下，凸透镜的焦距越大，像距越大，且像越大。

初中物理凸透镜成像规律及其应用，学霸早已收藏！在光学中，由实际光线会聚而成，且能在光屏上呈现的像称为实像；由光线的反向延长线会聚而成，且不能在光屏上呈现的像称为虚像。

讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。

”结构特征凸透镜：边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凸、平凸及凹凸透镜三种。

凹透镜：边缘厚、中间薄，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凹、平凹及凸凹透镜三种。

光学性质（对光线作用）凸透镜主要对光线起会聚作用。

凹透镜主要对光线起发散作用。

成像性质凸透镜是折射成像，成的像可以是正立、倒立；虚像、实像；放大、等大、缩小。

凹透镜是折射成像，只能成正立、缩小的虚像。

对光线起发散作用。

表格总结规律总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律1规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律2规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，像位于物的异侧。

应用：投影仪、幻灯机、电影放映机。

规律3规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律4规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

规律5记忆口诀1.一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。

实像总是异侧倒。

虚像总是同侧正。

物近像远像变大，物远像近像变小。

（远近是相对于焦点，实虚像都适用）像的大小像距定，像儿追着物体跑，物距像距和在变。

注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍。

凸透镜成像规律当2u f >时，成倒立、缩小的实像 [应用：照相机] 2f v f <<（物距>像距）当2u f =时，成倒立、等大的实像 [应用：精确测焦仪] 2v f =（物距=像距）规律规律规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律规律记忆口诀（1）一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。

实像总是异侧倒。

物近像远像变大，物远像近像变小。

虚像总是同侧正。

物远像远像变大，物近像近像变小。

像的大小像距定，像儿追着物体跑，物距像距和在变。

（2）一倍焦距分虚实，两倍焦距分大小。

物近像远像变大，物远像近像变小。

注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。

薄透镜成像满足透镜成像公式：1/u(物距)+1/v（像距）=1/f（透镜焦距）注：透镜成像公式是针对薄透镜而言，所谓薄透镜是指透镜厚度在计算物距、像距等时，可以忽略不计的透镜。

当透镜很厚时，必须考虑透镜厚度对成像的影响。

（3）凸透镜、把光聚，成象规律真有趣；两倍焦距分大小，一倍焦距分虚实；二焦以外倒实小，我们用作照相机；一二焦间倒实大，我们用作投影仪；焦点以内正大虚，我们用作放大镜；欲想得到等实象，两倍焦距物体放；焦点之位不成象，点光可变平行光；成象规律记心间，透镜应用法无边。

物近（远），像远（近），像变大（小）。

（4）物进像退，像越退越大，大像总在小像后，同向移动。

（5）一焦分虚实，二焦分大小；虚像同侧正，实像异侧倒；物进像远大，巧记活运用。

规律记忆一、1.u>2f，倒立缩小的实像f<v<2f 照相机简记为：外中倒小实（或物远像近像变小）2.u=2f, 倒立等大的实像v=2f 可用来测量凸透镜焦距简记为：两两倒等实（或物等像等像不变）3.2f>u>f 倒立放大的实像v>2f 放映机，幻灯机，投影机简记为：中外倒大实（或物近像远像变大）4.u=f 不成像平行光源探照灯简记为：点上不成像（或物等焦距不成像）5.u<f正立放大的虚像无虚像在物体同侧放大镜简记为：点内正大虚（或物小焦距像大虚）注：u大于2f简称为远——离凸透镜远一些；u小于2f且大于f简称为近——离凸透镜近一些神奇的眼睛眼睛的构造一、眼睛的近视原理类似照相机的凸透镜成像角膜、晶状体的共同作用：相当于一个凸透镜。

第五章透镜及其应用（原卷版）课时5.3 凸透镜成像的规律2022年课程标准物理素养2.3.5 了解凸透镜对光的会聚作用和凹透镜对光的发散作用。

探究并了解凸透镜成像的规律。

了解凸透镜成像规律的应用。

物理观念：凸透镜成像规律，凸透镜成像规律的应用。

科学思维：通过实验探究，知道凸透镜成像的规律。

科学探究：探究凸透镜成像的规律。

科学态度与责任：经历探究过程，提升对证据的分析和论证能力。

通过探究活动，体会实验探究活动对认识事物过程中的重要意义。

知识点一、凸透镜成像规律问题通过前面的学习，我们已经看到了形形色色的凸透镜成像情况。

凸透镜成像究竟有什么规律呢?1.探究凸透镜成像的规律（1）相关概念①物距u：物体到透镜光心的距离。

如图所示，物距为30cm；②像距v：像到透镜光心的距离。

如图所示，像距为60cm；③焦距f：焦点到凸透镜光心的距离。

（2）实验-探究凸透镜成像的规律提出问题照相机和投影仪都成倒立的实像，所不同的是:物体通常离照相机的镜头比较远，成缩小的实像;物体离投影仪的镜头比较近，成放小的实像。

物体离放小镜比较近，成放小、正立的虚像。

可见，像的虚实、小小、正倒与物体离凸透镜的距离(物距)有关系。

像的虚实、小小、正倒与物距有怎样的关系呢?实验思路为探究凸透镜成像的规律，我们可以把物体放在距凸透镜较远的地方，然后逐渐移近(图5.3-1)，把每次观察到的物距以及像的虚实、小小、正倒等情况都记录在表格中，比较实验数据，看看像的虚实、小小、正倒与物距有什么关系，寻找其中的规律。

实验器材光具座、发光二极管、凸透镜、光屏等实验过程与收集证据用发光二极管作为发光物体，一块白色的硬纸板作为光屏，调节发光物体、透镜和光屏，使它们的中心高度相同，研究发光物体的成像情况(图5.3-2)。

把发光物体放在较远处，移动光屏，使光屏上呈现清晰的实像。

观察实像的小小和正倒，测出物距和像距(像到凸透镜的距离)。

把发光物体向凸透镜移近几厘米，放好后重复以上操作。

人教新课标版初中八上3.3探究凸透镜的成像规律基础训练题1．在探究“凸透镜成像规律”的实验中，在光具上依次放置________、________、________，点燃蜡烛后，调整________和________的高度，使它们的中心跟烛焰的中心大致在________上．2．当物体放在2倍焦距以外时，凸透镜成________、________、________像．这就是________的原理．当物体放在凸透镜的l倍焦距和2倍焦距之间时，凸透镜成________、________、________像，这就是________的原理．当物体放在焦点以内时，凸透镜成________、________、________像，这就是________的原理．3．当物体刚好放在凸透镜的2倍焦距上时，凸透镜成的像是________、________、________．前面我们学习________也可成等大的像，但该像是________，不能用光屏承接．因此，要想在光屏上得到等大的像要用________．4．当物体到凸透镜的距离大于像到凸透镜的距离时，在光屏上得到________、________、________像；当物体到凸透镜的距离小于像到凸透镜的距离时，在光屏上得到________、________、________像．(填“倒立”“正立”“放大”“缩小”“实像”或“虚像”)5．当物体从远处逐渐靠近凸透镜的焦点时，凸透镜成的像越来越________，像到凸透镜的距离越来越________．6．在探究凸透镜成像的实验中，调整蜡烛、凸透镜、光屏的高度，点燃蜡烛应在调整之________．7．判断下列说法是否正确．(1)凸透镜只能成放大实像．()(2)凸透镜成缩小的像一定是实像．()(3)凸透镜成的实像都是正立的，虚像都是倒立的．()(4)实像可用光屏接收，而虚像不能．()(5)凸透镜可以成放大虚像，也可以成放大实像．()(6)凸透镜成的虚像一定是正立的，正立的一定是虚像．()(7)凸透镜成的实像在凸透镜的异侧，成的虚像在凸透镜的同侧．()(8)物体远离凸透镜时，凸透镜成的像越来越大．() 8．做“观察凸透镜成像”实验时，应把蜡烛、凸透镜、光屏放在一条直线上，点燃蜡烛，并调整凸透镜和光屏，使它们和烛焰的中心大致在同一高度，这样做的目的是__________．适当调节凸透镜和光屏的位置，观察到光屏上出现清晰、倒立、缩小的烛焰像，这时测得蜡烛到凸透镜的距离u与凸透镜焦距f的大小关系应是________，根据这个原理制成的仪器是________．9．照相机的镜头相当于一个________，照相时景物到镜头的距离应该________焦距．10．放映投影时，应把投影片放在离镜头________位置，这样在银幕上，才能看到________的像．11．用放大镜观察物体时，应把被观察的物体放在凸透镜的________的位置，这样才能看到________、________、________像．12．凸透镜成实像或虚像的分界点是________，成放大或缩小像的分界点是________．13．一个焦距是5cm的凸透镜，物体放在离透镜12cm处，则通过凸透镜所成的像应是() A．倒立、缩小、实像B．倒立、放大、实像C．正立、放大、虚像D．正立、缩小、实像14．下列关于实像和虚像的说法中正确的是() A．眼睛看到的像就是实像B．眼睛看不到的像是虚像C．实像和虚像都可在光屏上呈现D．实像是由实际光线会聚而成的像15．一个焦距为10cm的凸透镜，要在光屏上得到一个倒立、放大的实像，应将物体放在() A．小于10cm处B．大于10cm小于20cm处C．大于20cm处D．小于5cm处16．要想在光屏上得到与物体等大的像，应利用下列光学元件中的() A．平面镜B．凸透镜C．凹透镜D．凸面镜17．下列关于凸透镜成实像的说法正确的是() A．可能是正立、放大的B．可能是倒立、缩小的C．可能是正立、缩小的D．不可能是倒立、放大的18．小明的爷爷戴一副老花镜，他在看报纸时，眼镜与报纸之间的距离为10cm，则该老花镜的焦距不可能是() A．12cm B．15cmC．20cm D．10cm19．(2007·南京)一凸透镜的焦距是10cm，将点燃的蜡烛放在凸透镜前40cm处，则烛焰通过凸透镜所成的像是() A．倒立、缩小的实像B．倒立、放大的实像C．倒立、等大的实像D．正立、放大的虚像20．有甲、乙、丙、丁四个凸透镜，其焦距分别为5cm、10cm、15cm、20cm，若使距凸透镜15cm处的光屏上得到缩小的像，应选用() A．甲B．乙C．丙D．丁21．一凸透镜的焦距为12cm，要使物体在光屏上得到与物体等大的像，则物体和光屏分别距凸透镜的距离为() A．15cm、24cm B．24cm、24cmC．25cm、12cm D．12cm、24cm参考答案1．蜡烛，凸透镜，光屏，凸透镜，光屏，同一高度2．倒立，缩小，实，照相机，倒立，放大，实，投影仪，正立，放大，虚，放大镜3．倒立，等大，实像，平面镜，虚像，凸透镜4．倒立，缩小，实，倒立，放大，实5．大，远6．前7．(1)×(2)√(3)×(4)√(5)√(6)√(7)√(8)×8．使像成在光屏中央，u>2f，照相机9．凸透镜，大于2倍10．1倍焦距和2倍焦距之间，放大11．焦点以内，正立，放大，虚12．焦点，2倍焦距处13．A解析：物距u=12cm，焦距f=5cm，u>2f．14．D15．B解析：在光屏上得到的像一定是实像，凸透镜成倒立，放大，实像的条件是，f<u<2，已知，f=10cm，所以10<u<20cm．16．B解析：凸透镜、平面镜都可成等大的像，但凸透镜成等大的实像，平面镜成等大的虚像，不能用光屏接收．17．B解析：凸透镜成实像有两种情况：一是u>2f，此时成倒立、缩小、实像，二是f<u<2f，此时成倒立、放大、实像．18．D解析：老花镜是凸透镜，凸透镜成正立、放大、虚像的条件是u<f，u=10cm．所以f>10cm．19．A20．B解析：凸透镜成缩小实像的条件是u>2f，此时像距v满足条件f<v<2f，已知v=15cm，所以f<15<2f，即f=10cm．21．B解析：凸透镜成等大实像的条件是u=2f=24cm，像的位置v=2f=24cm．。

初中物理光学重点：凸透镜成像规律及其应用在光学中，由实际光线会聚而成，且能在光屏上呈现的像称为实像；由光线的反向延长线会聚而成，且不能在光屏上呈现的像称为虚像。

讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。

”结构特征凸透镜：边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凸、平凸及凹凸透镜三种。

凹透镜：边缘厚、中间薄，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凹、平凹及凸凹透镜三种。

光学性质（对光线作用）凸透镜主要对光线起会聚作用。

凹透镜主要对光线起发散作用。

成像性质凸透镜是折射成像，成的像可以是正立、倒立；虚像、实像；放大、等大、缩小。

凹透镜是折射成像，只能成正立、缩小的虚像。

对光线起发散作用。

表格总结规律总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律1规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律2规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，像位于物的异侧。

应用：投影仪、幻灯机、电影放映机。

规律3规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律4规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

规律5记忆口诀1.一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。

实像总是异侧倒。

虚像总是同侧正。

物近像远像变大，物远像近像变小。

（远近是相对于焦点，实虚像都适用）像的大小像距定，像儿追着物体跑，物距像距和在变。

注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍。

20XX 年中考物理专题复习---凸透镜成像规律凸透镜成像情况总结：①两个分界点：①两个分界点：a a 、成实像与虚像的分界点：、成实像与虚像的分界点：b 、成放大、缩小像分界点：、成放大、缩小像分界点：②当物体从远处向凸透镜的焦点靠近时，物距减小，像距靠近时，物距减小，像距 ，实像，实像； 当物体从透镜向焦点靠近时，虚像不断不断。

③实像与虚像区别：③实像与虚像区别：口诀： 一焦分虚实，分正倒；二焦分大小；物近（与焦点的距离）像远像变大；实像异侧倒，虚像同侧正；像距大于物距像放大，像距小于物距像缩小。

第一类：利用凸透镜成像规律计算或判断像的类型、位置、变化1.在探究“凸透镜成像规律”的实验中，在光屏上得到了烛焰的像，恰好有一个小飞虫落在透镜的中间部分，那么在屏上所成的像（在屏上所成的像（ ） A.变成了小飞虫的像变成了小飞虫的像 B.像的中间没有了像的中间没有了 C.像的形状没有变化，只是比原来暗一些像的形状没有变化，只是比原来暗一些 D.是小飞虫的像和烛焰像重合在一起是小飞虫的像和烛焰像重合在一起2.在凸透镜成像现象中，下列说法错误的是（在凸透镜成像现象中，下列说法错误的是（ ） A ．凡是实像必是倒立的．凡是实像必是倒立的 B ．凡是虚像必是正立的．凡是虚像必是正立的 C ．凡是放大的像必是虚像．凡是放大的像必是虚像 D ．凡是缩小的像必是实像．凡是缩小的像必是实像3.某同学做“观察凸透镜成像”实验，如图所示，P 点到透镜的距离为两倍焦距，透镜和点到透镜的距离为两倍焦距，透镜和 光屏的位置不变。

实验中可能看到的现象是（光屏的位置不变。

实验中可能看到的现象是（ ）A ．蜡烛放在A 点时，光屏上会成明亮、清晰的像点时，光屏上会成明亮、清晰的像B ．蜡烛放在F 点时，光屏上会成等大、清晰的像点时，光屏上会成等大、清晰的像C ．蜡烛放在F 点和O 点之间，光屏上会成放大的虚像大的虚像D ．蜡烛放在B 点时，光屏上会成明亮、清晰的像点时，光屏上会成明亮、清晰的像4.一个物体放在凸透镜主轴上距透镜中心为2倍焦距处，当该物体从这个位置沿主轴逐渐远离透镜的过程中（的过程中（） A. 像始终是倒立、缩小的实像像始终是倒立、缩小的实像 B. 像距逐渐减小像距逐渐减小 C. 物与像之间的距离逐渐增大物与像之间的距离逐渐增大 D. 物与像之间的距离逐渐减小物与像之间的距离逐渐减小物距 U像的性质像的位置应用 使像变大 正立或倒立放大或缩小实像或虚像物与像的位置 像距V 与f 关系U ＞2f U=2ff ＜u ＜2fU=fu ＜f5. 蜡烛、凸透镜，光屏依次放在图所示的A 、B 、C 三处，这时光屏上恰好得到一个倒立、缩小的实像，若要在光屏上得到一个倒立放大的实像，应该一个倒立放大的实像，应该（ ） A. 向右移动蜡烛向右移动蜡烛 B. 向右移动凸透镜向右移动凸透镜 C. 向右移动光屏向右移动光屏 D. 将蜡烛与光屏交换位置将蜡烛与光屏交换位置 6.一物体离凸透镜24cm 24cm，在凸透镜另一侧的光屏上成一个缩，在凸透镜另一侧的光屏上成一个缩小、倒立的像。

透镜成像规律百科名片凸透镜成像透镜分凸透镜和凹透镜。

凸透镜成像规律就是：物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。

物距越小，像距越大，实像越大。

物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。

物距越大，像距越大，虚像越大。

凹透镜对光线起发散作用, 它的成像规律则要复杂得多。

目录实像与虚像在光学中，由实际光线汇聚成的像，称为实像，能用光屏承接；反之，则称为虚像，只能由眼睛感觉。

有经验的物理老师，在讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。

”所谓“正立”和“倒立”，当然是相对于原物体而言。

平面镜、凸面镜和凹透镜所成的三种虚像，都是正立的；而凹面镜和凸透镜所成的实像，以及小孔成像中所成的实像，无一例外都是倒立的。

当然，凹面镜和凸透镜也可以成虚像，而它们所成的两种虚像，同样是正立的状态。

那么人类的眼睛所成的像，是实像还是虚像呢？我们知道，人眼的结构相当于一个凸透镜，那么外界物体在视网膜上所成的像，一定是实像。

根据上面的经验规律，视网膜上的物像似乎应该是倒立的。

可是我们平常看见的任何物体，明明是正立的啊？这个与“经验规律”发生冲突的问题，实际上涉及到大脑皮层的调整作用以及生活经验的影响。

当物体与凸透镜的距离大于透镜的焦距时，物体成倒立的像，当物体从较远处向透镜靠近时，像逐渐变大，像到透镜的距离也逐渐变大；当物体与透镜的距离小于焦距时，物体成放大的像，这个像不是实际折射光线的会聚点，而是它们的反向延长线的交点，用光屏接收不到，是虚像。

可与平面镜所成的虚像对比（不能用光屏接收到，只能用眼睛看到）。

当物体与的距离大于焦距时，物体成倒立的像，这个像是蜡烛射向凸透镜的光经过凸透镜会聚而成的，是实际光线的会聚点，能用光屏承接，是实像。

当物体与透镜的距离小于焦距时，物体成正立的虚像。

凸透镜凸透镜成像规律(1)二倍焦距以外，倒立缩小实像；一倍焦距到二倍焦距，倒立放大实像；一倍焦距以内，正立放大虚像；成实像物和像在凸透镜异侧，成虚像在凸透镜同侧。

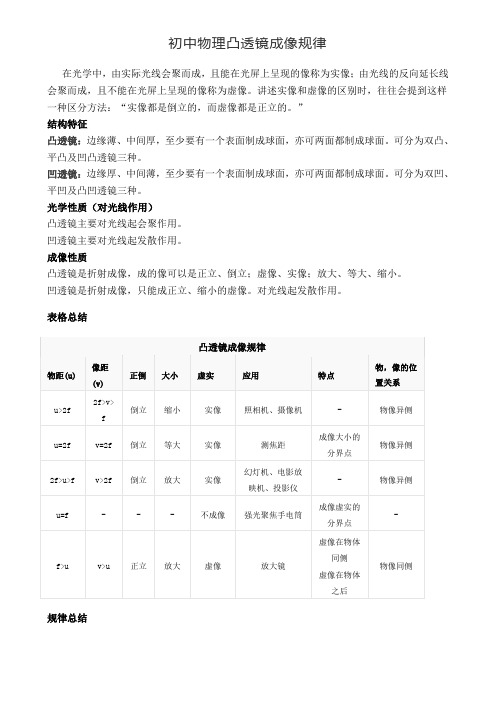

初中物理凸透镜成像规律在光学中，由实际光线会聚而成，且能在光屏上呈现的像称为实像；由光线的反向延长线会聚而成，且不能在光屏上呈现的像称为虚像。

讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。

”结构特征凸透镜：边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凸、平凸及凹凸透镜三种。

凹透镜：边缘厚、中间薄，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凹、平凹及凸凹透镜三种。

光学性质（对光线作用）凸透镜主要对光线起会聚作用。

凹透镜主要对光线起发散作用。

成像性质凸透镜是折射成像，成的像可以是正立、倒立；虚像、实像；放大、等大、缩小。

凹透镜是折射成像，只能成正立、缩小的虚像。

对光线起发散作用。

表格总结规律总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律1规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律2规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，像位于物的异侧。

应用：投影仪、幻灯机、电影放映机。

规律3规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律4规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

规律5记忆口诀1.一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。

实像总是异侧倒。

虚像总是同侧正。

物近像远像变大，物远像近像变小。

（远近是相对于焦点，实虚像都适用）像的大小像距定，像儿追着物体跑，物距像距和在变。

注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍。

凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。

《探究凸透镜成像的规律》教学设计精选3篇探究凸透镜成像规律篇一凸透镜成像规律是中考的一个考点。

在透镜知识的学习过程中，尽管我们都通过实验研究了凸透镜的成像规律，在实际练习时仍会因规律遗忘感到做题困难。

现介绍几招记忆技巧，供同学们参考。

方法一：列表记忆法（f为凸透镜的焦距）凸透镜成像规律表由表中内容可以看出：1. 凸透镜成实像的特点是物体在焦点以外。

当物体从2倍焦距以外向焦点移动的过程中，物距逐渐减小，像距逐渐增大，像也逐渐变大，像和物体一定在凸透镜的异侧，并且像是倒立的。

2. 凸透镜成虚像的特点是：物体在１倍焦距以内，像和物体一定是在透镜的同侧，并且像是正立、放大的。

3. 从表中看出，有三个“没有”：①没有正立的实像；②没有倒立的虚像；③没有缩小的虚像。

方法二：数轴记忆法说明：1. 焦点F是凸透镜成实像和虚像的分界点。

当物体放在凸透镜的焦点上（即物距u等于焦距f）时，既不成实像也不成虚像，因为从焦点发出的光线经过凸透镜折射后与主光轴平行射出，平行光不能相交，所以不能成像。

当物体放在焦点以外时成实像，当物体放在焦点以内时成虚像，即物体成像以焦点F 分为界点，分成虚像和成实像的区域，物体的位置分别在成虚像和实像的区域时，所成的像就对应数轴图上的规律。

2. 2倍焦距处是凸透镜成放大实像和缩小实像的分界点。

物体在2倍焦距处成等大的实像，在2倍焦距以外成缩小的实像，在1倍和2倍焦距之间成放大的实像。

方法三：口诀记忆法由列表和图像记忆法中可以归纳出下面的简单口诀：1倍焦距分虚实，2倍焦距分大小。

实像与物异侧倒，物近像远像变大。

虚像与物同侧正，物远像近像变小。

方法四：图像法光路图法分析凸透镜成像规律涉及到四幅图，如下：光路图法分析凸透镜成像规律虽然说可以从本质上认识凸透镜成像规律，找到成像的原因，但是由于现在课程标准明确提出了对凸透镜成像规律的光路图不要求掌握，只要求通过实验探究出凸透镜成像规律的内容，因此，同学们只需对此方法简单了解。

1、凸透镜的镜片中央比边缘________，对光线有_________作用；凹透镜的镜片中央比边缘_________，对光线有_________作用。

2、常用体温计的刻度部分为三棱体，横截面如右图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___ ，使我们能看到水银柱的___ _的像。

3、在研究凸透镜成像的实验中，当烛焰距凸透镜6厘米时，可以在光屏上成一个放大的像，移动蜡烛使它距透镜12厘米时，调整光屏，________（填“能”、“不能”）在光屏上得到清晰的像，若能得到像，那么成的是________、_______的________像。

4、将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可在凸透镜的另一侧观察到________、________的虚像。

5、凸透镜成放大实像和缩小实像的分界点是_ ___；凸透镜成实像和虚像的分界点是____ ____。

6、某同学拿了一个焦距为15 cm的凸透镜，要想观察细小的物体，应将物体放在凸透镜下方距凸透镜______ 的范围内，要使此时的像放大一点，可以将凸透镜往（填“上”或者“下”）移一点；要想用它得到放大的实像，物体到凸透镜的距离应该在_____ ___ _范围内，此时像的位置在距离凸透镜_____ _ ___的范围内；要想用它得到缩小的实像，物体到凸透镜的距离应该______ ___，此时像的位置在距离凸透镜_____ _____的范围内。

7、青少年如患有近视眼，应配戴由制成的眼睛进行视力矫正；中老年如患有远视眼，应配戴由制成的眼镜进行矫正。

“老花镜”的“度数”等于它的焦距（以m为单位）的倒数乘以100，某同学测得他奶奶所戴的老花镜的焦距为25cm，则此眼镜的度数为度。
