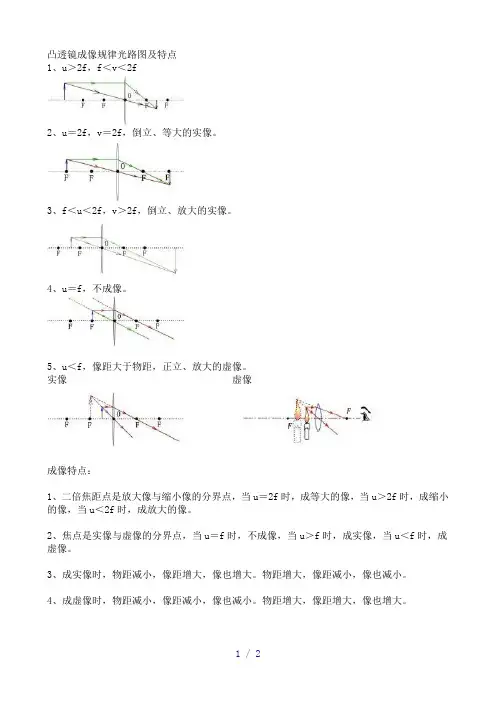

凸透镜成像规律光路图及特点
1、u＞2f，f＜v＜2f
2、u＝2f，v＝2f，倒立、等大的实像。
3、f＜u＜2f，v＞2f，倒立、放大的实像。
4、u＝f，不成像。
5、u＜f，像距大于物距，正立、放大的虚像。
实像虚像
成像特点：
1、二倍焦距点是放大像与缩小像的分界点，当u＝2f时，成等大的像，当u＞2f时，成缩小的像，当u＜2f时，成放大的像。
2、焦点是实像与虚像的分界点，当u＝f时，不成像，当u＞f时，成实像，当u＜f时，成虚像。
3、成实像时，物距减小，像距增大，像也增大。
物距增大，像距减小，像也减小。
4、成虚像时，物距减小，像距减小，像也减小。
物距增大，像距增大，像也增大。
实验注意事项：
1、本实验的实验目的是：探究凸透镜成像的大小、正倒、虚实与物距、相距的关系。
2、镜、光屏的中心大致在同一高度。
3、
4、调节好后，调整光屏位置得到一个清晰的像，这个位置就是像的位置。
5、接不到，这时观察像的方法是：通过凸透镜向蜡烛方向观察。
6、
7、2就是焦距。
8、实验过程中，若把凸透镜遮住一部分，光屏上的像仍然完整，像可能会变暗。
凸透镜成像规律和光路图
1、当u<f时，成正立、放大的虚像应用：放大镜 v>u
2、当u=f时，不成像 v无限远
3、当f<u<2f时，成倒立、放大的实像应用：投影仪，幻灯机 v>2f
4、当u=2f时，成倒立、等大的实像 v=2f=u
5、当u>2f时，成倒立、缩小的实像应用：照相机 f<v<2f
6、成实像时总是倒立的，成虚像时总是正立的。
7、成实像时，像与物关于透镜异侧；成虚像时，像与物关于透镜同侧。
8、一倍焦距处（焦点）是成像虚实的分界点；二倍焦距处是成像放大、缩小的分界点。
9、越靠近焦点，成像越大；越远离焦点，成像越小。
10、成像放大时，像距大于物距；成像缩小时，像距小于物距。
凹透镜成像光路图
物体经凹透镜折射后成缩小，正立，虚像。
v<u。

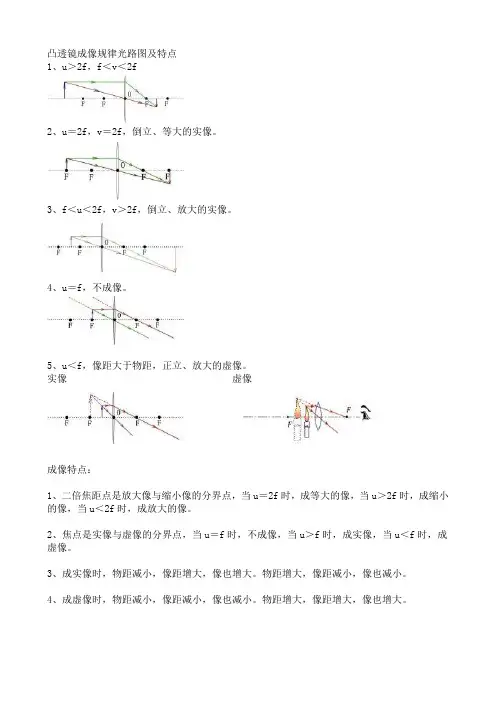

凸透镜成像规律光路图及特点
2f
1、u＞2f，f＜v＜
3、f＜u＜2f，v＞2f，倒立、放大的实像。
4、u＝f，不成像。
5、u＜f，像距大于物距，正立、放大的虚像。
实像虚像
成像特点：
1、二倍焦距点是放大像与缩小像的分界点，当u＝2f时，成等大的像，当u＞2f时，成缩小的像，当u＜2f时，成放大的像。
2、焦点是实像与虚像的分界点，当u＝f时，不成像，当u＞f时，成实像，当u＜f时，成
虚像。
3、成实像时，物距减小，像距增大，像也增大。
物距增大，像距减小，像也减小。
4、成虚像时，物距减小，像距减小，像也减小。
物距增大，像距增大，像也增大。
1 / 2
实验注意事项：
1、本实验的实验目的是：探究凸透镜成像的大小、正倒、虚实与物距、相距的关系。
2、镜、光屏的中心大致在同一高度。
3、
4、调节好后，调整光屏位置得到一个清晰的像，这个位置就是像的位置。
5、接不到，这时观察像的方法是：通过凸透镜向蜡烛方向观察。
6、
7、2就是焦距。
8、实验过程中，若把凸透镜遮住一部分，光屏上的像仍然完整，像可能会变暗。
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
凸凹透镜成像规律光路图总结实像可用承接物接收到，虚像承接不到，只能眼睛看到。
一、透镜凸透镜：中间厚边缘薄的透镜；凹透镜：中间薄边缘厚的透镜。
焦点：平行光线（太阳光）通过透镜后会聚的点，或通过透镜后发散光线的反向延长线的会聚点。
（焦点一般有两个，并且一般关于透镜对称）焦距：焦点到光心的距离。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用光心：透镜的几何中心*三条特殊光线1.平行于主光轴的光线，通过凸透镜后会聚于焦点；通过凹透镜后，反向延长线会聚于焦点。
2.通过焦点的光线通过凸透镜后平行于主光轴；正向延长线通过焦点的光线通过凹透镜后平行于主光轴。
3.通过光心的光线通过透镜后方向不变。
二、凸透镜成像规律1、u>2f2、 u=2fu > 2 f, f < v < 2 f u = 2 f, v = 2 f在异侧成倒立、缩小的实像在异侧成倒立等大的实像凸透镜成像规律表格分析：1.一倍焦距：像虚实的分界线（一倍焦距分虚实）2.二倍焦距：实像放大缩小的分界线（二倍焦距分大小）3.实像都是倒立的，虚像都是正立的。
4.在调节物距和像距时，物像在主光轴上同向移动。
（成实像时物远像近像变小，成虚像时物远像远像变大。
这里的远近是相对于透镜来说的。
）5.物体、透镜和光屏位置已经确定，在光屏上已经有一个清晰的像，如果保持透镜不动，像左右上下的移动方向和物体左右上下移动的方向相反；如果保持物体不动，像左右上下移动的方向和透镜移动的方向相同。
三、凹透镜成像规律1、 u>2f...一.2,“外一叫,2、 u=2f /629/'尸笆F 2F物距（U）像的倒正像的大小像的虚实像的位置像距（V）应用倒立缩小实与物导侧照相机u=2f倒立实与物异侧2f倒立放大实与物异侧投影仪正立放大虑£物同侧放大镜u=f不能成像在同侧成正立、缩小的虚像像3、2f>u>f4、u=f2F ZF 9 X F 2Ff < u < 2 f, v < f在同侧成正立、缩小的虚像虚像5、u<f%.一. ___ ______________ »_____ i__的最像/A p\ F 2F\在同侧成正立、缩小的虚......... ...w…................................ .. 2F X F F2Fu = f, v < f在同侧成正立、缩小的u < f, v < f在同侧成正立、缩小u > 2f,v < f u = 2 f, v < f4/6凹透镜成像规律：不管物体在哪个位置，都成正立、缩小的虚像且像物是在同侧。

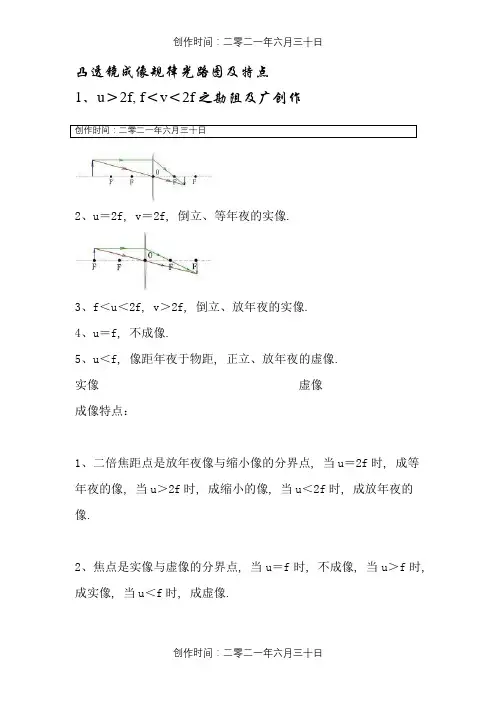

凸透镜成像规律光路图及特点
1、u＞2f, f＜v＜2f之勘阻及广创作
创作时间：二零二一年六月三十日
2、u＝2f, v＝2f, 倒立、等年夜的实像.
3、f＜u＜2f, v＞2f, 倒立、放年夜的实像.
4、u＝f, 不成像.
5、u＜f, 像距年夜于物距, 正立、放年夜的虚像.
实像虚像
成像特点：
1、二倍焦距点是放年夜像与缩小像的分界点, 当u＝2f时, 成等
年夜的像, 当u＞2f时, 成缩小的像, 当u＜2f时, 成放年夜的像.
2、焦点是实像与虚像的分界点, 当u＝f时, 不成像, 当u＞f时, 成实像, 当u＜f时, 成虚像.
3、成实像时, 物距减小, 像距增年夜, 像也增年夜.物距增年夜, 像距减小, 像也减小.
4、成虚像时, 物距减小, 像距减小, 像也减小.物距增年夜, 像
距增年夜, 像也增年夜.
实验注意事项：
1、本实验的实验目的是：探究凸透镜成像的年夜小、正倒、虚
实与物距、相距的关系.
2、镜、光屏的中心年夜致在同一高度.
3、
4、调节好后, 调整光屏位置获得一个清晰的像, 这个位置就是
像的位置.
5、接不到, 这时观察像的方法是：通过凸透镜向蜡烛方向观察.
6、
7、2就是焦距.
8、实验过程中, 若把凸透镜遮住一部份, 光屏上的像仍然完整, 像可能会变暗.。
