隧道模型创建的方法
隧道模型是建筑、交通工程等领域中常用的一种模型。
它用来展现一个隧道的外形和内部构造，通常包括隧道的长度、宽度、高度、坡度等方面的信息。
下面介绍几种常见的隧道模型创建方法。
1. CAD软件建模法
CAD软件是一种常用的建筑设计软件，可以用来创建3D隧道模型。
首先需要准备好隧道设计图纸，然后使用CAD软件按照设计图纸绘制出隧道的外形和内部构造。
在建模的过程中，需要注意细节，例如隧道的坡度和变化处的转角等。
这种方法能够创建出高精度的隧道模型，但需要一定的CAD软件操作技巧。
2. 模型制作法
模型制作法是一种传统的隧道模型创建方法，需要使用各种材料手工制作出真实的模型。
制作过程包括设计、切割、拼接等步骤，需要一定的手工技巧和经验。
这种方法能够创建出真实感强、立体感强的隧道模型，适合展示和教学用途。
3. 三维打印法
三维打印技术是近年来兴起的一种快速制造技术，可以用来创建复杂的3D隧道模型。
首先需要将设计图纸转换为3D模型文件，然后使用3D打印机打印出模型。
这种方法制作速度快、成本低，适合小批量制作。
但是由于3D打印技术的限制，隧道模型的精度和细节可能存在一定的不足。
总之，隧道模型的创建方法多种多样，选择哪种方法主要取决于需求和制作条件。
无论哪种方法，都需要注重细节和精度，以确保模型的真实性和可用性。
潜江模拟隧道工程施工模型随着我国基础设施建设的不断发展，隧道工程在交通、水利、市政等领域中扮演着越来越重要的角色。
为了提高隧道工程施工的效率和质量，降低施工风险，采用模拟隧道工程施工模型具有重要意义。
本文以潜江模拟隧道工程施工模型为例，探讨隧道工程施工模型的原理、应用及优势。
一、隧道工程施工模型原理隧道工程施工模型是一种基于计算机技术的虚拟仿真技术，通过对实际隧道工程的各种参数进行数值模拟，建立隧道工程施工过程的三维仿真模型。
通过对模型进行运算和分析，可以预测隧道工程施工过程中可能出现的问题，为施工方案的优化提供依据。
二、潜江模拟隧道工程施工模型的应用1. 工程概况潜江模拟隧道工程位于湖北省潜江市，隧道全长约3公里，采用双向六车道设计，是我国首条采用模拟隧道工程施工技术的工程。
2. 模型建立在潜江模拟隧道工程施工模型中，首先对隧道工程的地质条件、隧道断面、施工工艺等参数进行详细调查和收集。
然后，利用计算机软件建立隧道工程施工的三维模型，包括隧道结构、地下水文、地质条件等。
3. 模型分析与优化通过对潜江模拟隧道工程施工模型的运算和分析，可以预测施工过程中可能出现的围岩稳定、地下水控制、初期支护等方面的问题。
针对这些问题，施工方可以及时调整施工方案，优化施工工艺，确保隧道工程施工的顺利进行。
三、隧道工程施工模型的优势1. 提高施工安全性通过模拟隧道工程施工过程，可以提前发现施工中可能出现的问题，为施工方案的优化提供依据，从而降低施工风险。
2. 提高施工效率隧道工程施工模型可以模拟各种施工工艺，帮助施工方找到最合理的施工方案，提高施工效率。
3. 节约成本通过隧道工程施工模型，可以避免因施工方案不合理导致的工程返工、变更等情况，从而节约施工成本。
4. 促进技术创新隧道工程施工模型为施工方提供了一个创新的平台，有助于推动隧道工程施工技术的发展。
总之，潜江模拟隧道工程施工模型的成功应用，充分展示了隧道工程施工模型在实际工程中的重要作用。
浅谈隧道结构计算模型摘要：隧道结构有别于其他地面结构，它的受力相对比较复杂。
本文阐述了隧道围岩的变形理论，并对地下结构的设计方法进行了归纳和总结。
关键词：隧道结构；局部变形理论；共同变形理论；设计模型中图分类号：文献标志码：文章编号：0引言隧道结构工程特性、设计原则和方法与地面结构完全不同，隧道结构是由周边围岩和支护结构两者组成共同的并相互作用的结构体系。
隧道衬砌的设计计算必须结合围岩自承能力进行，隧道衬砌除必须保证有足够的净空外，还要求有足够的强度，以保证在使用寿限内结构物有可靠的安全度。
显然，对不同型式的衬砌结构物应该用不同的方法进行强度计算。
1围岩的认识与发展隧道建筑虽然是一门古老的建筑结构，但其结构计算理论的形成却较晚。
从现有资料看，最初的计算理论形成于十九世纪。
其后随着建筑材料、施工技术、量测技术的发展，促进了计算理论的逐步前进。
最初的隧道衬砌使用砖石材料，其结构型式通常为拱形。
由于砖石以及砂浆材料的抗拉强度远低于抗压强度，采用的截面厚度常常很大，所以结构变形很小，可以忽略不计。
因为构件的刚度很大，故将其视为刚性体。
计算时按静力学原理确定其承载时压力线位置，检算结构强度。
在十九世纪末，混凝土已经是广泛使用的建筑材料，它具有整体性好，可以在现场根据需要进行模注等特点。
这时，隧道衬砌结构是作为超静定弹性拱计算的，但仅考虑作用在衬砌上的围岩压力，而未将围岩的弹性抗力计算在内，忽视了围岩对衬砌的约束作用。
由于把衬砌视为自由变形的弹性结构，因而，通过计算得到的衬砌结构厚度很大，过于安全。
大量的隧道工程实践表明，衬砌厚度可以减小，所以，后来上述两种计算方法已经不再使用了。
进入本世纪后，通过长期观测，发现围岩不仅对衬砌施加压力，同时还约束着衬砌的变形。
围岩对衬砌变形的约束，对改善衬砌结构的受力状态有利，不容忽视。
衬砌在受力过程中的变形，一部分结构有离开围岩形成“脱离区”的趋势，另一部分压紧围岩形成所谓“抗力区”，如图1所示。

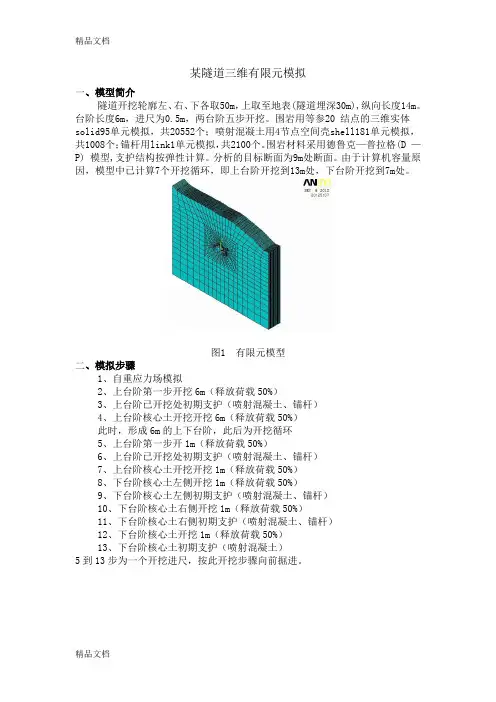

某隧道三维有限元模拟一、模型简介隧道开挖轮廓左、右、下各取50m，上取至地表(隧道埋深30m),纵向长度14m。
台阶长度6m，进尺为0.5m，两台阶五步开挖。
围岩用等参20 结点的三维实体solid95单元模拟，共20552个；喷射混凝土用4节点空间壳shell181单元模拟，共1008个；锚杆用link1单元模拟，共2100个。
围岩材料采用德鲁克—普拉格(D —P) 模型,支护结构按弹性计算。
分析的目标断面为9m处断面。
由于计算机容量原因，模型中已计算7个开挖循环，即上台阶开挖到13m处，下台阶开挖到7m处。
图1 有限元模型二、模拟步骤1、自重应力场模拟2、上台阶第一步开挖6m（释放荷载50%）3、上台阶已开挖处初期支护（喷射混凝土、锚杆）4、上台阶核心土开挖开挖6m（释放荷载50%）此时，形成6m的上下台阶，此后为开挖循环5、上台阶第一步开1m（释放荷载50%）6、上台阶已开挖处初期支护（喷射混凝土、锚杆）7、上台阶核心土开挖开挖1m（释放荷载50%）8、下台阶核心土左侧开挖1m（释放荷载50%）9、下台阶核心土左侧初期支护（喷射混凝土、锚杆）10、下台阶核心土右侧开挖1m（释放荷载50%）11、下台阶核心土右侧初期支护（喷射混凝土、锚杆）12、下台阶核心土开挖1m（释放荷载50%）13、下台阶核心土初期支护（喷射混凝土）5到13步为一个开挖进尺，按此开挖步骤向前掘进。
图2 隧道纵断面示意图(单位: m)三、模拟结果1、拱顶沉降及拱低隆起图中绘出了拱顶和拱底的开挖步与位移关系曲线，从图中看出，开挖到此步时，拱顶沉降量为8.66mm，拱底隆起量为8.21mm。
图3拱顶及拱底变形曲线2、围岩应力图3.1—3.6为围岩y方向应力，拱脚y方向应力达到2.66Mpa。
图3.1 第二个循环图3.2 第三个循环图3.3第四个循环图3.4 第五个循环图3.5 第六个循环图3.6 第七个循环3、锚杆轴力从图中看出，目标断面的锚杆施作之后，锚杆轴力越来越大，但增大的速度有所减缓。
