AM与DSB振幅调制器的设计

课程设计题目：AM和DSB振幅调调制器的设计班级：电信14-1班*名：***学号：**********指导教师：***成绩：电子与信息工程学院信息与通信工程系1.AM和DSB振幅调制器的设计设计要求：利用Multisim软件仿真平台，设计一个振幅调制器对MC1496构成的调幅电路进行软件仿真和实际电路测试，并分析比较测试结果，使其能实现AM 和DSB信号调制。

主要指标：载波频率：15MHz正弦波，调制信号：1KHz正弦波，输出信号幅度：大于等于5V（峰峰值）无明显失真2.概述2.1系统功能说明本系统是模拟相乘器MC1496实现的调幅电路。

其功能是用输入的高频载波对输入的另一路低频调制信号进行线性调幅，通过调节滑动变阻器调节电路平衡，可以实现有载波的幅度调制和抑制载波的幅度调制。

即输出AM信号和DSB信号。

2.2原理框图3.硬件设计3.1MC1496电路原理图图1 MC1496电路原理图3.2基于MC1496的平衡调幅电路图2 MCl496平衡调幅电路3.3振幅调制的波形及频谱图：图3 振幅调制波形及频谱图3.4电路说明MCl496芯片是一种具有多种用途的集成模拟乘法器，输出电压为输入信号和载波信号的乘积，可以应用于抑制载波、调幅(振幅调制)、同步检测、调频检测和相位检测等。

采用MCl496集成芯片设计振幅调制电路，比用分立元件设计振幅调制电路要简单得多。

MC1496是双平衡四象限模拟乘法器。

其内部电路图如图1所示。

其中Q1、Q2与Q3、Q4组成双差分放大器，Q5、Q6组成的单差分放大器用以激励Q1到Q4。

Q7、Q8及其偏置电路组成差分放大器Q5、Q6的恒流源。

引脚8与10接输入电压Ux,1与4接另一输入电压Uy, 输出电压U0从引脚6与12输出。

引脚2与3外接电阻RE, 对差分放大器Q5、Q6产生串联电流负反馈，以扩展输入电压UY 的线性动态范围。

引脚14为负电源（双电源供电时）或接地端（单电源供电时），引脚5外接电阻R5。

通信原理实验报告题目名称：模拟调制解调实验专业班级：2010级2班学生姓名：刘云龙学生学号：20105081403.1.1 振幅调制(AM)一．实验原理1. 调制部分标准调幅的调制器可用一个乘法器来实现。

2. 解调部分：解调有相干和非相干两种。

非相干系统设备简单，但在信噪比较小时，相干系统的性能优于非相干系统。

这里采用相干解调。

二．实验步骤1．根据AM 调制与解调原理，用Systemview 软件建立一个仿真电路，如下图所示：2. 元件参数配置Token 0: 被调信息信号—正弦波发生器（频率=1000 Hz）Token 1,8: 乘法器Token 2: 增益放大器（增益满足不发生过调制的条件）Token 4: 加法器Token 3,10: 载波—正弦波发生器（频率=50 Hz）Token 9: 模拟低通滤波器（截止频率=75 Hz）Token 5,6,7,11: 观察点—分析窗3. 运行时间设置运行时间=0.5 秒采样频率=20,000 赫兹4. 运行系统在Systemview 系统窗内运行该系统后，转到分析窗观察Token5,6,7,11 四个点的波形。

5. 功率谱在分析窗绘出该系统调制后的功率谱。

三．实验报告1. 观察实验波形：被调信息信号波形载波波形已调波形解调波形整体波形2. AM 的功率谱。

（1）被调信息信号波形（2）载波波形的功率谱（3）已调波形的功率谱（4）解调波形的功率谱3.1.2 双边带调制(DSB)一．实验原理实现双边带调制就是完成调制信号与载波信号的相乘运算。

原则上,可以选用任何非线性器件或时变参量电路来实现乘法器的功能，如平衡调制器或环形调制器。

通常采用的平衡调制器的电路简单、平衡性好，并可将载波分量抑制到- 30~-40dB。

双边带调制节省了载波功率，提高了调制效率，但已调信号的带宽仍与调制信号一样，是基带信号带宽的两倍。

由于双边带信号的频谱是基带信号频谱的线性搬移，所以属于线性调制。

班级：通信13-3班*名：***学号：********** 指导教师：***成绩：电子与信息工程学院信息与通信工程系目录1题目要求及设计分析 (3)1.1题目要求 (3)1.2软件介绍 (3)1.3具体设计分析 (3)2调制原理以及相关知识介绍 (4)2.1 MC1496 的简介 (5)2.2 MC1496 的工作原理 (6)3模拟乘法器MC1496 的工程设计 (8)3.1 MC1496性能参数的设置及计算 (8)3.1.1影响乘法器输出的的参量 (8)3.1.2不接负反馈电阻 (9)3.1.3接入负反馈电阻 (9)3.2 MC1496的元件的设计与制作 (10)4 AM和DSB调幅波仿真模型设计 (11)4.1 AM调幅 (11)4.2 DSB调幅 (13)5心得体会 (16)1题目要求及设计分析1.1题目要求用模拟乘法器MC1496设计一个振幅调制器，使其实现AM 和DSB 信号的调制，参数自行设置.1.2软件介绍Multisim 是加拿大图像交互技术公司（Interactive Image Technoligics 简称IIT 公司)推出的以Windows 为基础的仿真工具，适用于初级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力，工程师们可以使用Multisim 交互式地搭建电路原理图，并对电路行为进行仿真。

通过Multisim 和虚拟仪器技术，PCB 设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程，软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。

1.3具体设计分析最常用的模拟调制方法是用正弦波作为载波的幅度调制和角度调制。

本次实现的是AM 和DSB 信号的调制。

幅度调制是由调制信号去控制高频载波的幅度，使之随调制信号作线性变化的过程。

am调制和dsb调制摘要：一、引言二、AM 调制的原理与方法1.AM 调制的基本原理2.AM 调制的方法三、DSB 调制的原理与方法1.DSB 调制的基本原理2.DSB 调制的方法四、AM 调制与DSB 调制的比较1.调制方式的特点2.调制性能的比较五、总结正文：一、引言在无线通信领域，调制技术是实现信号传输的关键技术之一。

AM 调制和DSB 调制是两种常见的调制方式，广泛应用于广播、通信等领域。

本文将对AM 调制和DSB 调制进行详细的介绍和比较。

二、AM 调制的原理与方法1.AM 调制的基本原理AM 调制，即振幅调制，是一种将低频信号调制到高频载波上的调制方式。

在AM 调制过程中，低频信号的振幅随信息信号变化，而载波的频率和相位保持不变。

2.AM 调制的方法AM 调制方法主要有两种：一种是双边带调制（DSB），另一种是单边带调制（SSB）。

双边带调制是将低频信号的振幅调制到载波的两侧，而单边带调制是将低频信号的振幅调制到载波的一侧。

三、DSB 调制的原理与方法1.DSB 调制的基本原理DSB 调制，即双边带调制，是一种将低频信号调制到高频载波上的调制方式。

在DSB 调制过程中，低频信号的振幅和相位随信息信号变化，而载波的频率保持不变。

2.DSB 调制的方法DSB 调制方法是将低频信号的振幅调制到载波的两侧，从而实现信号传输。

DSB 调制具有较高的抗干扰性能，但在频谱利用方面相对较差。

四、AM 调制与DSB 调制的比较1.调制方式的特点AM 调制和DSB 调制都具有较好的抗干扰性能，但在频谱利用方面，AM 调制优于DSB 调制。

AM 调制在传输过程中，信号的能量分散在载波的整个频带范围内，而DSB 调制信号的能量主要集中在载波的两侧。

2.调制性能的比较在相同的信道条件下，AM 调制的传输距离较DSB 调制更远，抗干扰性能也更强。

但在频谱资源有限的情况下，DSB 调制具有更高的频谱利用率。

五、总结AM 调制和DSB 调制是两种常见的调制方式，在无线通信领域有着广泛的应用。

模拟仿真AM 、DSB调制解调过程高国栋 2 电子信息学院一、AM信号的调制解调过程1.调制原理AM是调幅，用AM调制与解调可以在电路里面实现很多功能，制造出很多有用又实惠的电子产品，为我们的生活带来便利。

在我们日常生活中用的收音机就是采用了AM调制方式，而且在军事和民用领域都有十分重要的研究课题。

AM是指对信号进行幅度调制。

在传送信号的一方将所要传送的信号附加在高频上，再由天线发射出去。

高频震荡波就是携带信号的运载工具，也叫载波。

振幅调制，就是由调制信号去控制高频载波的振幅，直至随调制信号做线性变化。

仿真图如下：2.AM解调原理调制的逆过程叫解调，调制是一个频谱搬移过程，它是将低频信号的频谱搬到载频位置。

从已调信号的频谱中，将位于载频的信号频谱搬移回来。

调制和解调都完成频谱搬移，各种调幅都是利用乘法器实现的。

3.matlab程序（为使实验更为简便，令调制信号m（t）=1+cos(2π*fm*t)，Ac=1，为正弦信号）Fs=960; %采样频率N=960; %采样点n=0:N-1;t=n/Fs; %时间序列A0=10; %载波信号振幅A1=1; %调制信号振幅fc=120; %载波信号频率fm=30; %调制信号频率f=n*Fs/N; %频率w0=2*fc*pi;w1=2*fm*pi;Uc=A0*cos(w0*t); %载波信号C1=fft(Uc); %对载波信号进行傅里叶变换cxf=abs(C1); %进行傅里叶变换figure(1);subplot(2,1,1); plot(t,Uc); title('载波信号波形'); axis([0 0.1 -20 20]);subplot(2,1,2); plot(f(1:N/2),cxf(1:N/2));title('载波信号频谱'); axis([0 600 -500 500]);mes=1+A1*cos(w1*t); %调制信号C2=fft(mes); % 对调制信号进行傅里叶变换zxc=abs(C2);figure(2)subplot(2,1,1); plot(t,mes); title('调制信号');axis([0 0.5 0 2]);subplot(2,1,2); plot(f(1:N/2),zxc(1:N/2)); title('调制信号频谱'); axis([0 1000 -500 500]);Uam=modulate(mes,fc,Fs,'am');%AM 已调信号C3=fft(Uam); % 对AM已调信号进行傅里叶变换asd=abs(C3);figure(3)subplot(2,1,1);plot(t,Uam); grid on; title('AM已调信号波形'); axis([0 0.5 0 5]); subplot(2,1,2);plot(f(1:N/2),asd(1:N/2)),grid; title('AM已调信号频谱'); axis([0 600 -200 200]);Dam=demod(Uam,fc,Fs,'am'); %对AM调制信号进行解调C4=fft(Dam); % 对AM解调信号进行傅里叶变换wqe=abs(C4);figure(4)subplot(2,1,1); plot(t,Dam); grid on; title('AM解调信号波形');axis([0 0.5 0 2]);subplot(2,1,2); plot(f(1:N/2),wqe(1:N/2)),grid; title('AM解调信号频谱');4.仿真结果由仿真可知，最终得出的解调信号波形为幅值变为一半的调制信号波形，满足AM 调制解调信号的基本原理。

1.设计要求AM和DSB振幅调制器的设计设计要求：用模拟乘法器设计一个振幅调制器，使其能实现AM和DSB信号调制。

主要指标：1. 载波频率：465KHz 正弦波2. 调制信号：1KHz 正弦波3.输出信号幅度：≥3V（峰-峰值）无明显失真2.原理分析2.1振幅调制产生原理所谓调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再由天线发射出去。

这里高频振荡波就是携带信号的运载工具，也叫载波。

振幅调制，就是由调制信号去控制高频载波的振幅，直至随调制信号做线性变化。

在线性调制系列中，最先应用的一种幅度调制是全调幅或常规调幅，简称为调幅（AM）。

为了提高传输的效率，还有载波受到抑制的双边带调幅波（DSB）和单边带调幅波（SSB）。

在频域中已调波频谱是基带调制信号频谱的线性位移；在时域中，已调波包络与调制信号波形呈线性关系。

2.2标准调幅波（AM）产生原理调制信号是只来来自信源的消息信号（基带信号），这些信号可以是模拟的，亦可以是数字的。

为首调制的高频振荡信号可称为载波，它可以是正弦波，亦可以是非正弦波(如周期性脉冲序列)。

载波由高频信号源直接产生即可，然后经过高频功率放大器进行放大，作为调幅波的载波，调制信号由低频信号源直接产生，二者经过乘法器后即可产生双边带的调幅波.工作原理如框图所示。

基带调制信号乘法器加法器标准调制波设载波信号的表达式为： 调制信号的表达式为： 则调幅信号的表达式为： 式中，m ——调幅系数，m= 标准调幅波示意图如下：由图可见，调幅波中载波分量占有很大比重，因此信息传输效率较低，称这种调制为有载波调制。

为提高信息传输效率，广泛采用抑制载波的双边带或单边带振幅调制。

高频载波t Ucm t uc ωcos )(=t m U t u ΩΩ=Ωcos )(tt m ucm t uo ωcos )cos 1()(Ω+=tt Ucmma t t Ucmma t Ucm )cos(cos 21)cos(cos 21cos Ω-+Ω++=ωωωωωUcm Um2.3双边带调幅（DSB ）产生原理在AM 信号中，载波分量并不携带信息，信息完全由便在传送。

现代通信原理与技术课程设计AM-DSB信号的调制与解调学院专业电子信息工程班级 09级电子一班分组成员联系方式指导教师基于Matlab 的AM-DSB 信号的调制与解调一、振幅调制原理1、振幅调制产生原理所谓调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再由天线发射出去。

这里高频振荡波就是携带信号的运载工具，也叫载波。

振幅调制，就是由调制信号去控制高频载波的振幅，直至随调制信号做线性变化。

在线性调制系列中，最先应用的一种幅度调制是全调幅或常规调幅，简称为调幅（AM ）。

为了提高传输的效率，还有载波受到抑制的双边带调幅波（DSB ）和单边带调幅波（SSB ）。

在频域中已调波频谱是基带调制信号频谱的线性位移；在时域中，已调波包络与调制信号波形呈线性关系。

设正弦载波为)cos()(0ϕω+=t A t c c式中，A 为载波幅度；c ω为载波角频率；0ϕ为载波初始相位(通常假设0ϕ=0). 调制信号（基带信号）为)(t m 。

根据调制的定义，振幅调制信号（已调信号）一般可以表示为)cos()()(t t Am t s c m ω=设调制信号)(t m 的频谱为)(ωM ，则已调信号)(t s m 的频谱)(ωm S ：)]()([2)(c c mM M AS ωωωωω-++= 2、两种调幅电路分析（1）标准调幅波（AM ）调制与解调幅度调制是由调制信号去控制高频载波的幅度，使正弦载波的幅度随着调制信号而改变的调制方案，属于线性调制。

AM 信号的时域表示式：频谱：调制器模型如图所示：图1-1 调制器模型00()[()]cos cos ()cos AM c c c s t A m t t A t m t tωωω=+=+01()[()()][()()]2AM c c c c S A M M ωπδωωδωωωωωω=++-+++-c tAM 的时域波形和频谱如图所示：时域 频域图1-2 调制时、频域波形AM 信号的频谱由载频分量、上边带、下边带三部分组成。

SSB 调制解调 一、设计原理 在 DSB 信号中，两个边带中的任意一个 信号 三、仿真结果 1、滤波法 2、相移法 四、结果分析 从理论
都包含了 M〔w〕的全部频谱成分，引导词仅传输其中一个即可。这样既 上分析得知，SSB 信号的抗噪声性能比 DSB 信号要好，但由于 SSB 信号的
节约发送功率，还可以节约一半传输频带，这种方式称为单边带调制〔SSB〕。 输入功率仅为 DSB 信号的一半，加上系统设计时滤波器的贷款设计有待提
如下理想高通特性：
则可滤除下边带。
第2页共2页
DSB 的时域波形和频谱如下图：
在解调时，依据 AM 调制的特性，既可以接受相干解调，也可以接受
时域 频域 DSB 调制时、频域波形 DSB 的相干解调模型如下
包络检波。
图：：
二、 Simulink 建模 调制信号：频率 5 HZ ，振幅 1 ， 载波：
第1页共2页
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
单边带信号是将双边带信号中的一个边带滤掉而形成的，依据滤除方式的 高，因此整体的解调效果较差一些。从滤波法和相移法来看，最终相移法
不同，产生 SSB 信号的方法有：滤波法和相移法。
的调制解调效果要好于滤波法。
SSB 信号的时域表示式 滤波法的原理方框图 － 用边带滤波器，
文档内容仅供参考
滤除不要的边带: 图中，H(w)为单边带滤波器的传输函数，若它具有
本文格式为 Word 版，下载可任意编辑，页眉双击删除即可。
基于 simulink 的 AM、DSB、SSB 调制解调仿真
频率 50HZ ，振幅 1 ， 1、 相干解调 2、包络检波 三、 仿真结果 1、 相干解调结果 2、包络检波结果 四、 结果分析 在仿真结果出来后，

调幅（AM）与双边带（DSB）调制幅度调制：是正弦波的幅度随调制信号线性变化。

幅度调制信号一般模型为图1 幅度调制器的一般模型4.2.1 调幅波的时域分析（时间表达式和时间波形）定义：载波的幅度随调制信号线性变化。

由标准调幅的定义可以得出标准调幅的模型，如图4.2.2所示。

图4.2.2 标准调幅的模型AM信号的时域表示式通常，设。

AM信号的时域波形图4.2.3 AM时域波形由波形知AM信号的特点：⑴幅度调制：将已调波AM信号与调制信号相比，AM 信号的包络是随调制信号线性变化。

⑵频率未变：将已调波AM信号与载波相比，AM信号的频率与载波相同，也就是说，载波仅仅是幅度受到了调制，频率没有发生变化。

⑶线性调幅的条件在情形下，AM信号的包络随调制信号呈线性关系变化，此时是线性调幅。

线性调幅的AM信号的包络中携带了基带信号的全部信息。

当时，AM信号的包络和调制信号相比，不再呈线性关系变化，此时仍然是调幅信号，但不是线性调幅。

图4.2.4 临界调幅与过调幅AM信号时域波形通常，我们称这种现象为过调现象，也称这种情况下的调制为过调制。

为了衡量标准调幅的调制程度，定义AM信号的调制指数线性调幅的条件为，当时出现过调幅。

4.2.2 调幅波的频谱AM信号的频域表示式为绘出AM频谱图如图4.2.5所示。

图4.2.5 AM信号的频谱AM信号频谱特点：（1）上、下边带均包含了基带信号的全部信息。

通常我们把图 4.2.5（c）中的正频率高于和负频率低于的频谱合称为上边带（USB）；正频率低于和负频率高于的频谱合称为下边带（LSB）。

可见，上、下边带均包含了基带信号的全部信息。

无论是线性调幅还是过调幅，AM信号的上、下边带都均包含了基带信号的全部信息。

（2）幅度减半，带宽加倍。

（3）线性调制。

比较调制信号的频谱与AM信号的频谱，可以发现，AM信号频谱中的边带频谱是由调制信号的频谱经过简单的线性搬移到和两侧构成的。

在这个频谱搬移过程中，没有新的频率分量产生。

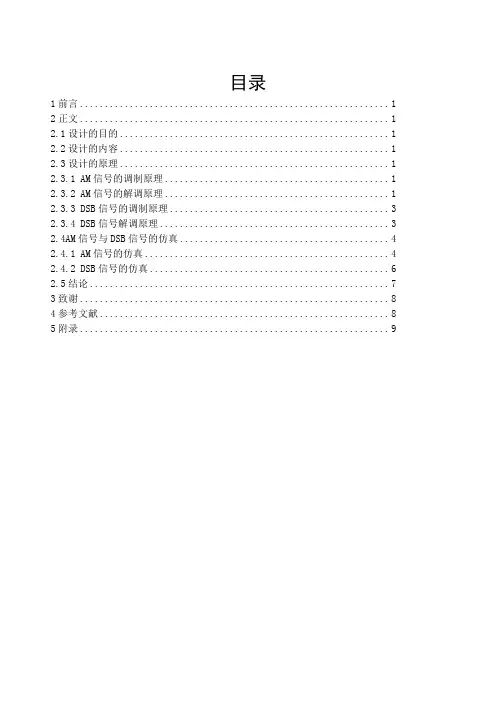

目录1前言 (1)2正文 (1)2.1设计的目的 (1)2.2设计的内容 (1)2.3设计的原理 (1)2.3.1 AM信号的调制原理 (1)2.3.2 AM信号的解调原理 (1)2.3.3 DSB信号的调制原理 (3)2.3.4 DSB信号解调原理 (3)2.4AM信号与DSB信号的仿真 (4)2.4.1 AM信号的仿真 (4)2.4.2 DSB信号的仿真 (6)2.5结论 (7)3致谢 (8)4参考文献 (8)5附录 (9)1前言调制就是使一个信号（如光、高频电磁振荡等）的某些参数（如振幅、频率等）按照另一个欲传输的信号（如声音、图像等）的特点变化的过程。

用所要传播的语言或音乐信号去改变高频振荡的幅度，使高频振荡的幅度随语言或音乐信号的变化而变化，这个控制过程就称为调制。

其中语言或音乐信号叫做调制信号，调制后的载波就载有调制信号所包含的信息，称为已调波。

解调是调制的逆过程，它的作用是从已调波信号中取出原来的调制信号。

对于幅度调制来说，解调是从它的幅度变化提取调制信号的过程。

对于频率调制来说，解调是从它的频率变化提取调制信号的过程。

频率解调要比幅度解调复杂，用普通检波电路是无法解调出调制信号的，必须采用频率检波方式，如各类鉴频器电路。

关于鉴频器电路可参阅有关资料，这里不再细述。

本课题利用MATLAB 软件对AM 信号DSB 信号调制解调系统进行模拟仿真，分别对正弦波进行调制，观察调制信号、已调信号和解调信号的波形和频谱分布，并在解调时引入高斯白噪声，对解调前后信号进行信噪比的对比分析，估计AM 信号和DSB 信号的调制解调系统的性能。

2正文2.1设计的目的1.熟悉掌握AM 与DSB 信号的调制与解调原理。

2.利用Matlab 软件进行振幅调制和解调程序设计，输出显示调制信号、以调信号以及解调信号波形，并输出显示三种信号频谱图。

3.对产生波形进行分析，并通过参数的改变，观察波形变化，分析实验现象。

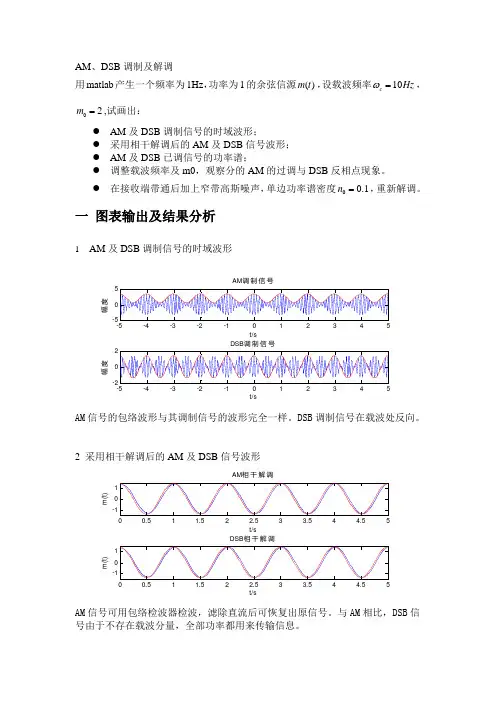

AM 、DSB 调制及解调用matlab 产生一个频率为1Hz ，功率为1的余弦信源()m t ，设载波频率10c Hz ω=，02m =,试画出：●AM 及DSB 调制信号的时域波形；● 采用相干解调后的AM 及DSB 信号波形； ● AM 及DSB 已调信号的功率谱；● 调整载波频率及m0，观察分的AM 的过调与DSB 反相点现象。

● 在接收端带通后加上窄带高斯噪声，单边功率谱密度00.1n =，重新解调。

一 图表输出及结果分析1 AM 及DSB 调制信号的时域波形-505AM 调制信号t/s幅度-5-4-3-2-1012345-202DSB 调制信号t/s幅度AM 信号的包络波形与其调制信号的波形完全一样。

DSB 调制信号在载波处反向。

2 采用相干解调后的AM 及DSB 信号波形0.511.522.533.544.55t/sm (t )AM 相干解调t/sm (t )DSB 相干解调AM 信号可用包络检波器检波，滤除直流后可恢复出原信号。

与AM 相比，DSB 信号由于不存在载波分量，全部功率都用来传输信息。

3 AM 及DSB 已调信号的功率谱AM 已调信号功率谱f/hzwDSB 已调信号功率谱f/hzwAM 信号所需的传输带宽为调制信号带宽的两倍。

DSB 节省了载波功率，但所需的传输带宽仍为调制信号带宽的两倍。

4 调整载波频率及m0，观察分的AM 的过调与DSB 反相点现象。

-5-4-3-2-112345AM 不过调t/s 幅度-5-4-3-2-1012345AM 过调t/s幅度DSB 调幅波w/(2*pi)幅度w/(2*pi)相位AM 信号用于包络检波器检波时，当调制信号的最大值大于直流信号时，会出现“过调制”现象，此时会发生失真。

DSB 相位在0.2π角频率处频率处明显存在反相点现象。

5 在接收端带通后加上窄带高斯噪声，单边功率谱密度00.1n ，重新解调。

t/sm (t )AM 相干解调t/sm (t )DSB 相干解调加入相同功率的高斯白噪声信号，DSB 信号解调较AM 信号解调误差较大。

班级：通信13-3班姓名：王亚飞学号：1306030318 指导教师：杨春玲成绩：电子与信息工程学院信息与通信工程系目录1题目要求及设计分析 (3)1.1题目要求 (3)1.2软件介绍 (3)1.3具体设计分析 (3)2调制原理以及相关知识介绍 (4)2.1 MC1496 的简介 (5)2.2 MC1496 的工作原理 (6)3模拟乘法器MC1496 的工程设计 (8)3.1 MC1496性能参数的设置及计算 (8)3.1.1影响乘法器输出的的参量 (8)3.1.2不接负反馈电阻 (9)3.1.3接入负反馈电阻 (9)3.2 MC1496的元件的设计与制作 (10)4 AM和DSB调幅波仿真模型设计 (11)4.1 AM调幅 (11)4.2 DSB调幅 (13)5心得体会 (16)1题目要求及设计分析1.1题目要求用模拟乘法器MC1496设计一个振幅调制器，使其实现AM 和DSB 信号的调制，参数自行设置.1.2软件介绍Multisim 是加拿大图像交互技术公司（Interactive Image Technoligics 简称IIT 公司)推出的以Windows 为基础的仿真工具，适用于初级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力，工程师们可以使用Multisim 交互式地搭建电路原理图，并对电路行为进行仿真。

通过Multisim 和虚拟仪器技术，PCB 设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程，软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。

1.3具体设计分析最常用的模拟调制方法是用正弦波作为载波的幅度调制和角度调制。

本次实现的是AM 和DSB 信号的调制。

幅度调制是由调制信号去控制高频载波的幅度，使之随调制信号作线性变化的过程。

课程设计说明书设计题目：DSB／AM信号调制器专业班级：学生姓名：学号：指导教师：起止日期：摘要信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。

调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。

调制在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。

论文利用Multisim提供的示波器模块，对信号的调幅进行了波形分析。

AM调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。

与AM信号相比，因为不存在载波分量，DSB调制效率是100%。

我们注意到DSB信号两个边带中任意一个都包含了M(w)的所有频谱成分。

论文主要是综述现代通信系统中AM ,DSB调制的基本技术，并分别在时域讨论振幅调制的基本原理, 以及介绍分析有关电路组成。

关键字：AM调制、DSB调制、MultisimAbstactSignal can be the spectrum of the signal a move to any position, so as to facilitate the signal transmission, and is spectrum resources can be fully used. Modulation effect is to make the essence of the same frequency range of signal were relying on in different frequency carrier, the receiver can separate the needed as the frequency of the signal from mutual interference. In high frequency modulation communication field in a wide range of applications, is also the important problem of signal processing applications, one of the simulation and analysis system is an important step in the process of design and the necessary guarantee. In the paper the oscilloscope Multisim provide module, the attenuation to signal the waveform analysis.AM modulation advantage is that the system structure is simple, the price is low, so is still widely used in wireless but broadcast. Compared with AM signals, because there is no carrier component, DSB modulation efficiency is 100%. We pay attention to the DSB signal two sideband arbitrary a include the M (w), all of the spectrum composition.Paper review of modern communication system AM, the basic technology DSB modulation, and separately in the time domain discussed the basic principle of amplitude modulation, and introduces the circuit analysis composition.Key word: AM modulation, DSB modulation, Multisim目录第一章背景知识 (5)第二章题目分析及实现框图 (5)2.1题目分析 (5)2.2电路的总框图 (6)第三章AM信号的调制 (6)3.1 AM信号的数学表达式 (6)3.2 调幅(AM)电路及仿真波形 (7)第四章DSB信号的调制 (9)4.1 DSB信号的数学表达式 (9)4.2 DSB调制电路及仿真波形 (10)结束语 (11)参考文献 (12)第一章信号调制的基础知识由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。

高频电子线路——振幅调制电路(AM,DSB,SSB)调制与解调目录摘要 (1)引言 (2)原理说明 (3)实验分析 (5)总结 (18)参考文献 (19)摘要MATLAB是一个包含大量计算算法的集合。

其拥有600多个工程中要用到的数学运算函数，可以方便的实现用户所需的各种计算功能。

函数中所使用的算法都是科研和工程计算中的最新研究成果，而前经过了各种优化和容错处理。

在计算要求相同的情况下，使用MATLAB 的编程工作量会大大减少。

函数所能解决的问题其大致包括矩阵运算和线性方程组的求解、微分方程及偏微分方程的组的求解、符号运算、傅立叶变换和数据的统计分析、工程中的优化问题、稀疏矩阵运算、复数的各种运算、三角函数和其他初等数学运算、多维数组操作以及建模动态仿真等。

本文介绍了利用MATLAB函数仿真信号，建立双边带（DSB）调制与解调模型，分析双边带（DSB）调制与解调特性，仿真结果与理论很好地吻合，验证了仿真结果的正确性。

引言我们知道，信号通过一定的传输介质在发射机和接收机之间进行传送时，信号的原始形式一般不适合传输。

因此，必须转换它们的形式。

将低频信号加载到高频载波的过程，或者说把信息加载到信息载体上以便于传输的处理过程，称为调制。

所谓“加载”，其实质是使高频载波信号（信息载体）的某个特性参数随信息信号的大小呈线性变化的过程。

通常称代表信息的信号为调制信号，称信息载体信号为载波信号，称调制后的频带信号为已调波信号。

标准振幅调制（AM）是一种相对便宜，质量不高的调制形式。

在普通调幅波（AM）信号中，有用信息只携带在变频带内，而载波本身并不携带信息，但它的功率却占用了整个调幅波功率的绝大部分，因而AM调幅波的功率浪费大，效率低。

而在双边带调制（DSB）中，将载波分量抑制掉，就可形成抑制载波的双边带信号，从而提高效率。

由于上下边带包含信息相同，两个边带的发射是多余的，为节约频带，提高系统的功率和频带利用率，常采用单边带（SSB）调制系统。

目录一、设计内容 (1)二、设计目的 (1)三、设计要求 (1)四、系统设计 (1)1. 通信系统的原理 (1)2. 所设计子系统的原理 (2)五、详细设计原理 (3)1. 设计方案 (3)2. 课程设计题目及程序 (3)3. 编程工具的选择 (4)4. 运行结果及分析 (5)六、设计心得 (5)七、参考文献 (5)一、设计内容1、了解模拟调制系统的基本原理；2、利用matlab对单音信号进行调制的软件实现；二、设计目的通过对模拟通信系统的仿真，学习通信系统的仿真方法，进一步理解模拟通信系统的调制解调方法，掌握各种模拟调制解调系统的性能，包括已调信号的时域表示、频域表示、已调信号的带宽、已调信号的功率含量，解调信号的信噪比等。

学会用傅立叶变换方法分析信号的频域成分及相关的数字信号处理方法；三、设计要求：1）独立完成课题设计题目；2）对所设计的课题原理要有较深入的了解，画出原理框图；3）提出设计方案；4）通过编写程序完成设计方案；5）中间各个过程的仿真过程给出仿真结果；6）提交详细的课程设计报告；同一题目设计报告雷同率达40%，双方均视为不合格。

四、系统设计1．通信系统的原理通信系统的一般模型通信系统的一般模型信息源发送设备信道接收设备受信者噪声源信息源：消息的生成者或来源；发送设备：将信源输出的信号变为适合信道传输的发射信号，且发送信号包含了原始信号的一切信息；信道：传输信号的通道，可以是有线的，也可以是无线的；噪声源：在信道中传输，噪声是绝不可避免的，噪声又可为加性噪声（线性的噪声）和乘性噪声（非线性的噪声），一般我们只考虑加性噪声；接收设备：从接收信号中提取我们所希望的信号，并将其转换成适合输出传感器的形式；受信者：消息接收者。

在通信系统中，按信号参量的取值方式不同可把信号分为两类，即模拟信号和数字信号，再按照信道中传输信号的特征，来分为模拟通信系统和数字通信系统。

模拟通信系统模型模拟通信系统信息源调制器信道解调器受信者噪声源调制器:将原始电信号变换成其频带适合信道传输的信号；解调器:在接收端将信道中传输的信号还原成原始的电信号。

实验7 模拟乘法器调幅（AM 、DSB ）一、 实验原理及实验电路说明幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz 高频信号，1KHz 的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

(1)MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

MC1496是四象限模拟乘法器，其内部电路图和引脚图如图11-1所示。

其中V 1、V 2与V 3、V 4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V 5与V 6又组成一对差分电路，因此恒流源的控制电压可正可负，以此实现了四象限工作。

V 7、V 8为差分放大器V 5与V6的恒流源。

图11-1 MC1496的内部电路及引脚图2）静态工作点的设定(1)静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集-基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。

根据MC1496的特性参数，对于图11-1所示的内部电路，应用时，静态偏置电压（输入电压为0时）应满足下列关系，即： ν8=ν10 , ν1=ν4 , ν6=ν1215V ≥ν6 (ν12)-ν8 (ν10)≥2V15V ≥ν8 (ν10)-ν1 (ν4)≥2V15V ≥ν1 (ν4)- ν5≥2V (2)静态偏置电流的确定静态偏置电流主要由恒流源I 0的值来确定。

当器件为单电源工作时，引脚14接地，5脚通过一电阻VR 接正电源+VCC 由于I 0是I 5的镜像电流，所以改变V R 可以调节I 0的大小，即：5007.050+-=≈R CCV V V I I 当器件为双电源工作时，引脚14接负电源-V ee ，5脚通过一电阻V R 接地，所以改变V R 可以调节I 0的大小，即： 5007.050+-=≈R ee V V V I I 根据MC1496的性能参数，器件的静态电流应小于4mA ，一般取mA I I 150=≈。

amdsb调制课程设计一、教学目标本课程的教学目标是使学生掌握AMDSB调制的原理、方法和应用，培养学生对信号处理和通信技术的兴趣和认识。

具体目标如下：1.知识目标：–了解AMDSB调制的基本原理和特点；–掌握AMDSB调制的数学模型和计算方法；–理解AMDSB调制在通信系统中的应用和优势。

2.技能目标：–能够运用MATLAB等工具进行AMDSB调制的仿真和分析；–能够根据实际需求设计AMDSB调制信号的参数；–能够分析AMDSB调制信号的性能，并提出优化方案。

3.情感态度价值观目标：–培养学生对科学探究的积极态度，激发学生对信号处理和通信技术的兴趣；–培养学生团队合作和交流表达能力，提高学生的综合素质。

二、教学内容根据教学目标，本课程的教学内容主要包括以下几个方面：1.AMDSB调制的基本原理和特点：介绍AMDSB调制的概念、原理和特点，分析AMDSB调制与其他调制方式的优缺点。

2.AMDSB调制的数学模型和计算方法：讲解AMDSB调制的数学模型，包括调制信号的产生、解调过程，以及调制参数的计算方法。

3.AMDSB调制在通信系统中的应用和优势：介绍AMDSB调制在通信系统中的应用场景，分析AMDSB调制在抗干扰、抗多径衰落等方面的优势。

4.AMDSB调制信号的性能分析与优化：通过仿真和实际案例分析，研究AMDSB调制信号的性能，探讨优化方案，提高通信系统的性能。

三、教学方法为了实现教学目标，本课程将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握AMDSB调制的基本原理和特点，理解AMDSB调制的数学模型和计算方法。

2.案例分析法：通过分析实际案例，使学生了解AMDSB调制在通信系统中的应用和优势，培养学生的实际问题解决能力。

3.实验法：通过MATLAB等工具进行AMDSB调制的仿真实验，使学生掌握AMDSB调制的性能分析与优化方法。

4.讨论法：学生进行小组讨论，培养学生的团队合作和交流表达能力，激发学生的创新思维。
