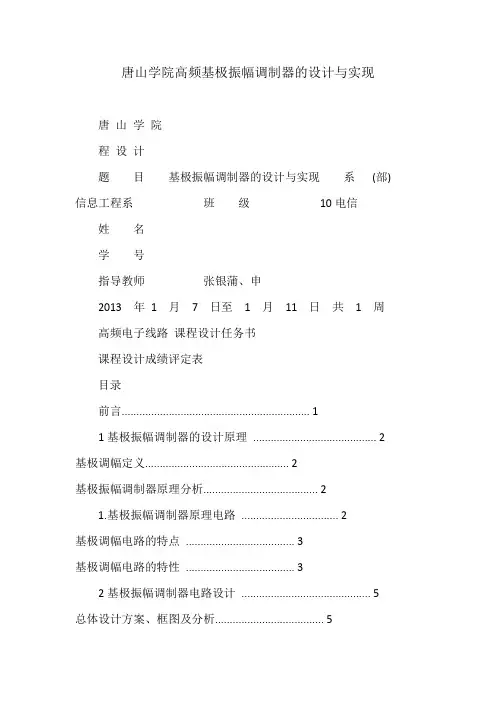

唐山学院高频基极振幅调制器的设计与实现唐山学院程设计题目基极振幅调制器的设计与实现系(部) 信息工程系班级10电信姓名学号指导教师张银蒲、申2013 年1 月7 日至 1 月11 日共 1 周高频电子线路课程设计任务书课程设计成绩评定表目录前言 (1)1基极振幅调制器的设计原理 (2)基极调幅定义 (2)基极振幅调制器原理分析 (2)1.基极振幅调制器原理电路 (2)基极调幅电路的特点 (3)基极调幅电路的特性 (3)2基极振幅调制器电路设计 (5)总体设计方案、框图及分析 (5)基极调幅电路 (5)3基极振幅调制器电路的仿真 (7)软件MultiSim简介 (7)电路的仿真 (8)基极调幅振荡电路仿真电路 (8)仿真电路波形分析 (9)4参数计算与分析 (12)总结 (13)参考文献 (14)高频电子课程设计前言目前，随着电子信息技术的快速发展，为了将低频信号有效地辐射出去为了使发射与接收效率提高，在发射机与接收机方面部必须采用天线和谐振回路。
但语言、音乐图像信号等的频率变化范围如果直接发射音频信号则发射机将工作于同一频率范围。
这样接收机将同时收到许多不同电台的节目，从而无法加以选择。
为了克服以上的困难必须利用高频振荡将低频信号"附加"在高频振荡上，这样就使天线的辐射效率提高尺寸缩小，同时每个电台都工作于不同的载波频率，接收机就可以调谐选择不同脉电台了。
这样就解除了上述的种种困难。
传输信息是人类生活的重要内容之一。
利用无线电技术进行信息传输在这些手段中占有极重要的地位。
无线电通信、广播、电视、导航、雷达、遥控遥测等，都是利用无线电技术传输各种不同信息的方式。
在以上这些信息传递的过程中，都要用到调制。
所谓将信号―附加‖在高频振荡上就是利用信号来控制高频振荡的某个参数，使这个参数随信号而变化，即调制。
调制的方式可分为连续波调制与脉冲波调制两大类。
连续波调制是用信号来控制载波的振荡频率或相位，因而可分为调幅（AM)调频(FM)和调相(PM)三种方法。
振幅调制与解调设计报告⾼频电⼦线路课程设计实验报告《振幅调制与解调电路设计》信息学院 09电⼦B班吴志平 0915212020⼀、设计⽬的：1、通过实验掌握调幅与检波的⼯作原理。
2、掌握⽤集成模拟乘法器实现全载波调幅和抑制波双边带调幅的⽅法和过程，并研究已调波与⼆输⼊信号的关系。
3、进⼀步了解调幅波的原理，掌握调幅波的解调⽅法。
4、掌握⽤集成电路实现同步检波的的⽅法。
5、掌握调幅系数测量与计算的⽅法。
⼆、设计内容：1．调测模拟乘法器MC1496正常⼯作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑⽌载波的双边带调幅波。
4．完成普通调幅波的解调5．观察抑制载波的双边带调幅波的解调三、设计原理：幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正⽐。
通常称⾼频信号为载波信号，低频信号为调制信号，调幅器即为产⽣调幅信号的装置。
调幅波的解调即是从调幅信号中取出调制信号的过程，通常称之为检波。
调幅波解调⽅法有⼆极管包络检波器和同步检波器，在此，我们主要研究同步检波器。
同步检波器：利⽤⼀个和调幅信号的载波同频同相的载波信号与调幅波相乘，再通过低通滤波器滤除⾼频分量⽽获得调制信号。
本设计采⽤集成模拟器1496来构成调幅器和解调器。
图4－1为1496芯⽚内部电路图，它是⼀个四象限模拟乘法器的基本电路，电路采⽤了两组差动对由V1—V4组成，以反极性⽅式相连接；⽽且两组差分对的恒流源⼜组成⼀对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限⼯作。
D、V7、V8为差动放⼤器 V5与 V6的恒流源。
进⾏调幅时，载波信号加在 V1—V4的输⼊端，即引脚的⑧、⑩之间；调制信号加在差动放⼤器V5、V6的输⼊端，即引脚的①、④之间，②、③脚外接 1KΩ电位器，以扩⼤调制信号动态范围，⼰调制信号取⾃双差动放⼤器的两集电极（即引出脚（6）、（12）之间）输出。

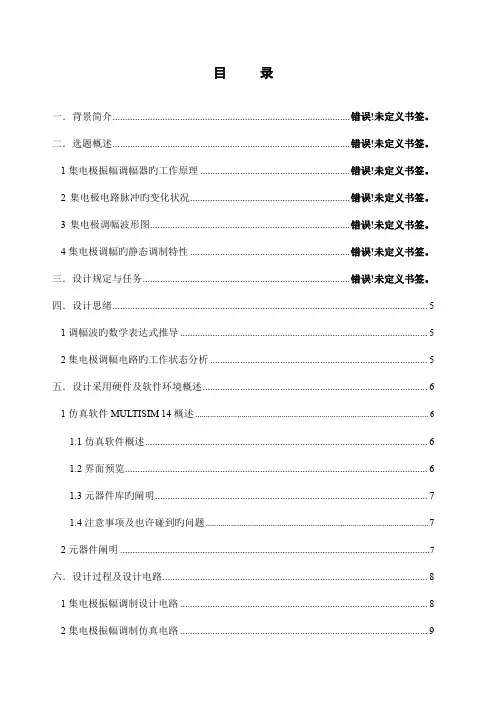

目录一．背景简介............................................................................................... 错误!未定义书签。
二．选题概述............................................................................................... 错误!未定义书签。
1集电极振幅调幅器旳工作原理 ............................................................ 错误!未定义书签。
2集电极电路脉冲旳变化状况................................................................ 错误!未定义书签。
3集电极调幅波形图................................................................................ 错误!未定义书签。
4集电极调幅旳静态调制特性 ................................................................ 错误!未定义书签。
三．设计规定与任务................................................................................... 错误!未定义书签。
四．设计思绪 (5)1调幅波旳数学表达式推导 (5)2集电极调幅电路旳工作状态分析 (5)五．设计采用硬件及软件环境概述 (6)1仿真软件MULTISIM14概述 (6)1.1仿真软件概述 (6)1.2界面预览 (6)1.3元器件库旳阐明 (7)1.4注意事项及也许碰到旳问题 (7)2元器件阐明 (7)六．设计过程及设计电路 (8)1集电极振幅调制设计电路 (8)2集电极振幅调制仿真电路 (9)3调制信号波形和集电极调幅输出波形旳比较和分析 (9)4电路旳改善 (10)4.1此电路旳优缺陷 (10)4.2改善方案 (10)七．成果..................................................................................................... 错误!未定义书签。

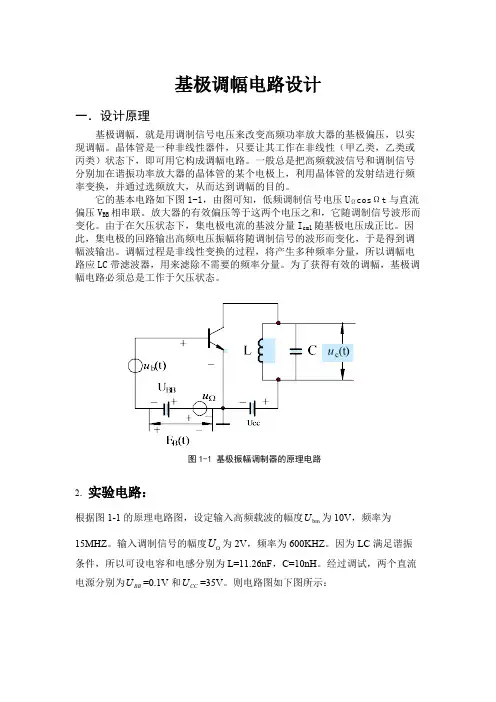

基极调幅电路设计一．设计原理基极调幅，就是用调制信号电压来改变高频功率放大器的基极偏压，以实现调幅。
晶体管是一种非线性器件，只要让其工作在非线性（甲乙类，乙类或丙类）状态下，即可用它构成调幅电路。
一般总是把高频载波信号和调制信号分别加在谐振功率放大器的晶体管的某个电极上，利用晶体管的发射结进行频率变换，并通过选频放大，从而达到调幅的目的。
它的基本电路如下图1-1，由图可知，低频调制信号电压U ΩcosΩt 与直流偏压V BB 相串联。
放大器的有效偏压等于这两个电压之和，它随调制信号波形而变化。
由于在欠压状态下，集电极电流的基波分量I cm1随基极电压成正比。
因此，集电极的回路输出高频电压振幅将随调制信号的波形而变化，于是得到调幅波输出。
调幅过程是非线性变换的过程，将产生多种频率分量，所以调幅电路应LC 带滤波器，用来滤除不需要的频率分量。
为了获得有效的调幅，基极调幅电路必须总是工作于欠压状态。
图1-1 基极振幅调制器的原理电路2．实验电路：根据图1-1的原理电路图，设定输入高频载波的幅度为10V ，频率为bm U 15MHZ 。
输入调制信号的幅度为2V ，频率为600KHZ 。
因为LC 满足谐振U 条件，所以可设电容和电感分别为L=11.26nF ，C=10nH 。
经过调试，两个直流电源分别为=0.1V 和=35V 。
则电路图如下图所示：BB U CC U2.基极调幅在临界、欠压和过压三种工作状态下的分析1）基极调幅工作在临界工作状态下的分析在Uc介于欠压和过压状态之间的某一值时，动态特性曲线上端正好位于电流下降线上，此状态称临界状态。
基极调幅在临界工作状态时输出调制信号波形如下图所示：临界时输出的已调波信号幅度最大且不失真。
2 ）基极调幅工作在欠压工作状态下的分析在Uc不是很大时，晶体管只在截止和放大区工作，在此区间内Uc增加时，集电极电流几乎不变，这种工作状态称为欠压工作状态。
基极调幅就是工作在这种状态。

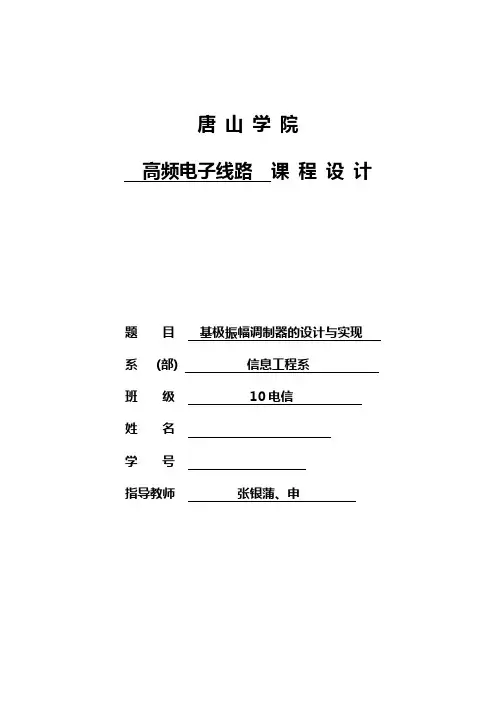

唐山学院高频电子线路课程设计题目基极振幅调制器的设计与实现系 (部) 信息工程系班级 10电信姓名学号指导教师张银蒲、申2013 年 1 月 7 日至 1 月 11 日共 1 周高频电子线路课程设计任务书一、设计题目、内容及要求设计题目：基极振幅调制器的设计与实现内容及要求：1．原理分析及电路图设计2．用相关仿真软件画出电路并对电路进行分析与测试(1)基极振幅调制器功放工作状态的观察分析；(2)基极振幅调制器功放的放大倍数：A u=15；(3)高频载波频率15MHz；(4)调制系数m为0.8。
二、设计原始资料模拟电子线路、高频电子线路；软件Multisim 10；计算机一台三、要求的设计成果（课程设计说明书、设计实物、图纸等）设计说明书1份，不少于2000字，应包含基极振幅调制器原理、设计电路、相关软件Multisim 10介绍、仿真电路、仿真波形分析。
四、进程安排7月9号课设理论讲解及仿真软件介绍、学生练习使用软件7月10号电路图理论设计7月11号仿真分析7月12号整理、撰写说明书7月13号进行测试或答辩五、主要参考资料[1] 曾兴文、刘乃安、陈健．高频电子线路．北京：高等教育出版社，2007[2] 张肃文等．高频电子线路（第四版）．北京：高等教育出版社，2004[3] 聂典等．Multisim 10计算机仿真．北京：电子工业出版社，2010指导教师（签名）：教研室主任（签名）：课程设计成绩评定表出勤情况出勤天数缺勤天数成绩评定出勤情况及设计过程表现（20分）课设答辩（20分）设计成果（60分）总成绩（100分）提问（答辩）问题情况综合评定指导教师签名：年月日目录前言 (1)1基极振幅调制器的设计原理 (2)1.1基极调幅定义 (2)1.2基极振幅调制器原理分析 (2)1.2.1基极振幅调制器原理电路 (2)1.2.2基极调幅电路的特点 (3)1.2.3基极调幅电路的特性 (3)2基极振幅调制器电路设计 (5)2.1总体设计方案、框图及分析 (5)2.2基极调幅电路 (5)3基极振幅调制器电路的仿真 (7)3.1软件MultiSim简介 (7)3.2电路的仿真 (8)3.2.1基极调幅振荡电路仿真电路 (8)3.2.2仿真电路波形分析 (9)4参数计算与分析 (12)总结 (13)参考文献 (14)前言目前，随着电子信息技术的快速发展，为了将低频信号有效地辐射出去为了使发射与接收效率提高，在发射机与接收机方面部必须采用天线和谐振回路。

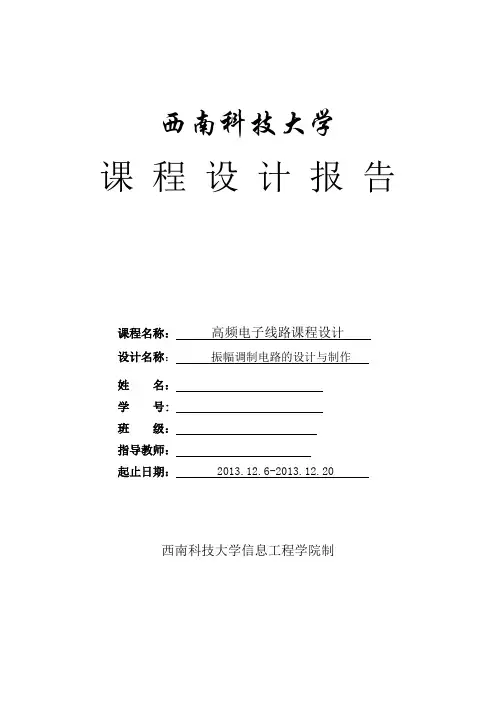

西南科技大学课程设计报告课程名称：高频电子线路课程设计设计名称：振幅调制电路的设计与制作姓名：学号:班级：指导教师：起止日期：2013.12.6-2013.12.20西南科技大学信息工程学院制课程设计任务书学生班级：学生姓名：学号：设计名称：振幅调制电路的设计与制作起止日期：2013.12.06 指导教师：设计要求：考察知识点：振幅调制的原理；采用乘法器设计低电平调幅电路的知识点的掌握；载波信号为1MHz，低频调制信号为1kHz，两个信号均为正弦波信号。
这两个输入信号可以采用实验室的信号源产生，也可以自行设计产生，采用乘法器1496设计调幅电路。
产生DSB信号，输出信号幅度>200mV。
课程设计学生日志时间设计内容2013.12.16 查阅资料，确定方案2013.12.16 设计总体方案2013.12.17 根据方案，设计电路图2013.12.18 根据电路用multisim进行仿真2013.12.23 焊接实际电路，并进行调试2013.12.25 答辩课程设计考勤表周星期一星期二星期三星期四星期五课程设计评语表指导教师评语：成绩：指导教师：年月日振幅调制电路的设计与制作一、设计目的和意义掌握用集成模拟乘法器构成振幅调制电路二、设计原理调制的信号为DSB波（即双边带调幅信号）。
采取乘法器低电平调幅电路进行设计。
集成模拟乘法器是完成两个模拟量相乘的电子器件。
在高频电子线路中，振幅调制的过程可视为两个信号相乘或包含相乘的过程。
振幅调整是用低频调制信号控制高频载波的振幅，从而使振幅按调制信号的规律而变化，调制上一个非线性过程。
设调幅电路输出高频载波信号为（t）=cos t基带信号为单频低频信号（t）=cosΩtU DSB(t)=KU Cm UὨm COSὨt * COSw C t=kU Cm UὨm/2 *COS(w c-Ὠ)t + kU Cm UὨm/2 *COS(w c+Ὠ)t集成模拟乘法器MC1496是目前常用的平衡调制/解调器，内部电路含有8 个有源晶体管1413121110987654321SIG+GADJ GADJ SIG-BIAS OUT +NCV-NCOUT -NCCAR -NC CAR +1262314511084MC1496各引脚功能如下：1）、SIG+ 信号输入正端 2）、GADJ 增益调节端 3）、GADJ 增益调节端 4）、SIG- 信号输入负端 5）、BIAS 偏置端 6）、OUT+ 正电流输出端 7）、NC 空脚 8）、CAR+ 载波信号输入正端 9）、NC 空脚 10）、CAR- 载波信号输入负端 11）、NC 空脚 12）、OUT- 负电流输出端 13）、NC 空脚 14）、V- 负电源三、 详细设计步骤1. 设计电路图2.用Multisim对电路进行仿真Mc1496乘法器：仿真波形：3.焊接电路，调试四、设计结果及分析调制信号的幅度大小对振幅调制波形的影响较大，调制的波形的幅度随调制信号的变化成线性变化的，此外电路中的负载对调幅波形影响也较大，因为调节滑动变阻器的值改变了U Q从而会改变波形。
高频电子线路课程设计实验报告《振幅调制与解调电路设计》信息学院 09电子B班吴志平 0915212020一、设计目的：1、通过实验掌握调幅与检波的工作原理。
2、掌握用集成模拟乘法器实现全载波调幅和抑制波双边带调幅的方法和过程，并研究已调波与二输入信号的关系。
3、进一步了解调幅波的原理，掌握调幅波的解调方法。
4、掌握用集成电路实现同步检波的的方法。
5、掌握调幅系数测量与计算的方法。
二、设计内容：1．调测模拟乘法器MC1496正常工作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑止载波的双边带调幅波。
4．完成普通调幅波的解调5．观察抑制载波的双边带调幅波的解调三、设计原理：幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正比。
通常称高频信号为载波信号，低频信号为调制信号，调幅器即为产生调幅信号的装置。
调幅波的解调即是从调幅信号中取出调制信号的过程，通常称之为检波。
调幅波解调方法有二极管包络检波器和同步检波器，在此，我们主要研究同步检波器。
同步检波器：利用一个和调幅信号的载波同频同相的载波信号与调幅波相乘，再通过低通滤波器滤除高频分量而获得调制信号。
本设计采用集成模拟器1496来构成调幅器和解调器。
图4－1为1496芯片内部电路图，它是一个四象限模拟乘法器的基本电路，电路采用了两组差动对由V1—V4组成，以反极性方式相连接；而且两组差分对的恒流源又组成一对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。
D、V7、V8为差动放大器 V5与 V6的恒流源。
进行调幅时，载波信号加在 V1—V4的输入端，即引脚的⑧、⑩之间；调制信号加在差动放大器V5、V6的输入端，即引脚的①、④之间，②、③脚外接 1KΩ电位器，以扩大调制信号动态范围，己调制信号取自双差动放大器的两集电极（即引出脚（6）、（12）之间）输出。
振幅型空间光调制器的设计与实现振幅型空间光调制器是一种高度可调节的光学元件，可以用于光学信息处理和显示等领域。
其优点在于具有可编程性、高分辨率和高刷新率等特点，因此受到了广泛的关注。
本文将介绍振幅型空间光调制器的设计与实现，并探讨其应用前景。
一、振幅型空间光调制器的原理与结构振幅型空间光调制器是一种基于液晶技术的光学器件，其基本原理是通过液晶分子的旋转来控制光的偏振方向，从而实现光的强度调节。
具体而言，液晶分子在电场的作用下会发生旋转，进而改变光的偏振方向，从而达到调制光强的目的。
振幅型空间光调制器通常由液晶层、偏振器、电极等部分组成。
其中，液晶层是关键组成部分，其结构与普通的液晶显示屏类似，由两块玻璃基板和夹在中间的液晶层构成。
电极部分则用于对液晶层的电场进行控制，以达到调制光强的目的。
偏振器则用于控制入射光的偏振方向，防止退偏振效应的发生。
二、振幅型空间光调制器的设计与实现1.液晶层的制备液晶层是振幅型空间光调制器的关键组成部分，其质量对器件的性能有着至关重要的影响。
目前，液晶层的制备主要采用离子束刻蚀法和平面蒸发法等，其中以离子束刻蚀法最为常见。
具体而言，离子束刻蚀法将液晶层沉积在基板上，然后通过离子束蚀刻的方式在其上加工进一步的结构，以实现对液晶分子的控制。
2.电极的设计与制备电极是振幅型空间光调制器的重要组成部分，其作用是通过电场控制液晶分子的旋转，实现光的强度调节。
电极可以采用金属薄膜沉积方法或者蚀刻加工方法进行制备。
其中，金属薄膜沉积法是一种较为常见的方法，具体步骤为：将金属薄膜沉积在基板上，然后通过光刻和蚀刻的方式制得细小的电极，并用导线连接到控制电路中。
3.偏振器的选取与安装偏振器是振幅型空间光调制器中的必要组成部分，其作用是控制入射光的偏振方向，防止退偏振效应的发生。
目前，高性能的偏振器一般采用偏振片和波片的组合结构。
偏振片用于选择入射光的偏振方向，波片则用于将非线性偏振分量转变为线性偏振分量，从而避免光的退偏振现象的发生。

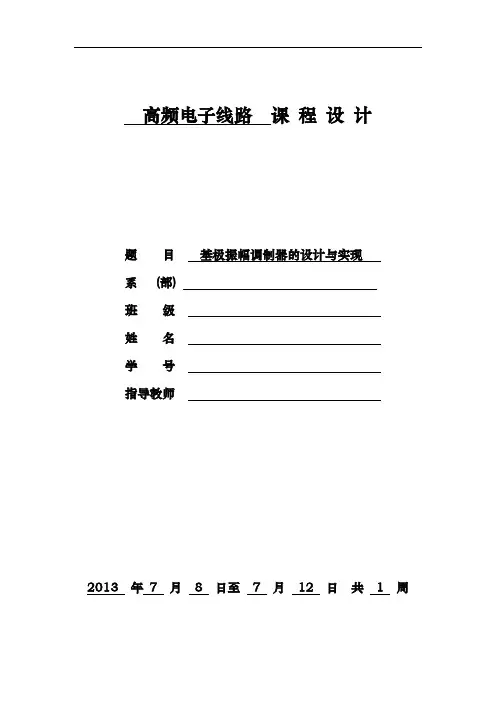

高频电子线路课程设计题目基极振幅调制器的设计与实现系(部)班级姓名学号指导教师2013 年7 月8 日至7 月12 日共 1 周高频电子线路课程设计任务书课程设计成绩评定表目录前言 (1)1 基极振幅调制器设计原理 (2)1.1 设计原理 (2)1.2 基极振幅调制的优缺点 (2)2 基极振幅调制器电路设计 (3)2.1 电路参数的选择 (3)2.2 电路的连接 (3)3 基极振幅调制器电路的仿真 (4)3.1 Multisim仿真软件的介绍 (4)3.1.1 Multisim软件介绍 (4)3.1.2 Multisim的基本界面操作 (5)3.2 基极调幅电路的仿真 (8)3.2.1 基极调幅电路输入的调制信号波形 (8)3.2.2 基极调幅电路输入的高频载波信号波形 (9)3.2.3 基极调幅输出波形 (10)4 基极振幅调制器电路实现与分析 (12)4.1 基极调幅的特性曲线 (12)4.2 基极调幅在临界、过压和欠压三种工作状态下的分析 (12)4.2.1 基极调幅工作在临界工作状态下的分析 (12)4.2.2 基极调幅工作在欠压工作状态下的分析 (13)4.2.3 基极调幅工作在过压工作状态下的分析 (14)5 总结 (16)6 参考文献 (17)前言目前，随着电子信息技术的快速发展，为了将低频信号有效地辐射出去为了使发射与接收效率碌在发射机与接收机方面部必须采用天线和谐振回路。
但语言、音乐图像信号等的频率变化围如果直接发射音频信号财发射机将工作于同一频率围。
这样接收机将同时收到许多不同电台的节目无法加以选择。
克服以上的困难必须利用高频振荡将低频信号“附加”在高频振荡人这样就使天线的辐射效率提高尺寸缩小同时每个电台都工作于不同的载波颠串接收机可以调谐选择不同脉电台这就解除了上述的种种困难。
调幅是使高频载波信号的振幅随调制信号的瞬时变化而变化。
也就是说，通过用调制信号来改变高频信号的幅度大小，使得调制信号的信息包含于高频信号之中，通过天线把高频信号发射出去，然后就把调制信号也传播出去了。
高频电子线路课程设计振幅调制器的设计目录一、选题意义 (2)二、振幅调制原理与总体方案 (3)1、振幅调制产生原理 (3)2、各种调幅电路方案分析 (3)（1）标准调幅波（AM）产生原理 (3)（2）双边带调幅（DSB）产生原理 (5)（3）单边带调幅（SSB）产生原理 (6)三、电路工作原理及设计说明 (7)1、标准调幅波产生电路 (7)（1）工作原理图 (7)（2）电路的主要器件选择与参数选择 (7)2、双边带调幅波产生电路 (8)（1）工作原理图 (8)（2）电路的主要器件选择与参数选择 (8)3、单边带调幅波产生电路 (9)（1）工作原理图 (9)（2）电路的主要器件选择与参数选择 (9)四、电路性能指标的测试 (10)1、标准调幅波（AM）电路功能测试 (10)（1）仿真结果 (10)（2）傅立叶结果分析 (11)2、双边带调幅波（DSB）电路功能测试 (12)（1）仿真结果 (13)（2）傅立叶结果分析 (13)3、单边带调幅波（SSB）电路功能测试 (15)（1）仿真结果 (15)（2）傅立叶结果分析 (15)五、个人总结 (16)六、参考文献 (17)附录I 元器件清单 (18)一、选题意义传输信息是人类生活的重要内容之一。
利用无线电技术进行信息传输在这些手段中占有极重要的地位。
无线电通信、广播、电视、导航、雷达、遥控遥测等等，都是利用无线电技术传播各种不同信息的方式。
无线电通信传输语音、点吗或其他信号；无线电广播传输语言、音乐等；电视传送图像、语言、音乐；导航是利用一定的无线电信号指引飞机或船舶安全航行，以保证他们能平安到达目的地；雷达是利用无线电信号的反射来测定某些目标（如飞机、船舶等）的方位；遥测遥控则是利用无线电技术来测量远处或运动体上的某些物理量，控制远处机件的运行等。
在以上这些信息传递的过程中，都要用到调制。
所以，选择调制作为我课程设计的题目具有很大的实际意义。
二、振幅调制原理与总体方案1、振幅调制产生原理所谓调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再由天线发射出去。
西南xx大学课程设计报告课程名称：高频电路课程设计设计名称：振幅调制电路的设计与制作姓名：学号:班级：指导教师：起止日期：西南xx大学信息工程学院制课程设计任务书学生班级：学生姓名：学号：设计名称：振幅调制电路的设计与制作起止日期：指导教师：课程设计学生日志振幅调制电路的设计与制作一、设计目的和意义1．加深理解幅度调制与检波的原理。
2．掌握用集成模拟乘法器构成调幅与检波电路的方法。
3．掌握集成模拟乘法器的使用方法。
4．能够根据原理图连接对应的调制信号输出与解调位置的信号输入。
二、设计原理由集成模拟乘法器MC1496构成的振幅调制电路，可以实现普通调幅、抑制载波的双边带调幅以及单边带调幅。
本次实验采用MC1496模拟乘法器是对两个模拟信号(电压或电流)实现相乘功能的有源非线性器件。
主要功能是实现两个互不相关信号相乘．即输出信号与两输入信号相乘输出，总电路图如图1所示。
图1 电路原理图振幅调制是由调制信号去控制载波的振幅，使之按调制信号的规律变化。
我所做的课题要求是产生DSB波即双边带调幅信号，就是抑制载波的双边带调幅。
抑制载波，保留上、下边带形成的，它可以用载波和调制信号直接相乘得到。
由抑制载波双边带调幅信号的频谱可知，如果将已调信号的频谱搬回到原点位置，即可得到原始的调制信号频谱，从而恢复出原始信号。
载波相位在调制信号的0交点处要突变180°如下图2 DSB 调幅信号所示，在调制信号的负半周，已调波载波与原载波相位相反。
因此严格地说，DSB 信号并非单纯的振幅调制信号，而是既调幅又调相的信号。
调制信号载波信号设载波信号的表达式为：()t U u c cm c ωcos =，调制信号的表达式为t V t u cm Ω=Ωcos )(以上两个信号输入之后则调制信号的表达式为：tt m V u c cm ωcos )cos 1(0Ω+= 公式1=t mV t t mV t Vc cm c cm c cm)cos(21)cos(21cos Ω-+Ω++ωωω图2抑制载波双边带调幅信号MC1496是双平衡四象限模拟乘法器，其内部结构电路如图3所示。
MC1496振幅调制器的设计定西市安定区宁远中学谢建强【摘要】：传输信息是人类生活的重要内容之一。
利用无线电技术进行信息传输在这些手段中占有极重要的地位。
无线电通信、广播、电视、导航、雷达、遥控遥测等等，都是利用无线电技术传播各种不同信息的方式。
无线电通信传输语音、点吗或其他信号；无线电广播传输语言、音乐等；电视传送图像、语言、音乐；字航是利用一定的无线电信号指引飞机或船舶安全航行，以保证他们能平安到达目的地；雷达是利用无线电信号的反射来测定某些目标（如飞机、船舶等）的方位：遥测遥控则是利用无线电技术来测量远处或运动体上的某些物理量，控制远处机件的运行等。
在以上这些信息传递的过程中，都要用到调制。
所以，选择调制作为我课程设计的题目具有很大的实际意义。
【关键字】：振幅调制，MC1496乘法器，载波，调制。
【正文】：—、引言：调幅电路乂称幅度调制电路，是指能使高频载波信号的幅度随调制信号（通常是音频）的规律而变化的调制电路。
幅度调制电路有多种电路型式，现介绍一种简易的振幅调制电路，该电路的载波山高频信号发生器产生，经放大后和调制信号经乘法器后，输出抑制载波的双边带调幅波，输出的双边带调辐波与放大后的载波再经过相加器后，即可产生普通调幅波。
本课题其理论意义十分广泛且重要，涉及方面广，而且对电路基础、模拟电子线路、通信电子线路中的一些基础知识要求较高，对以往学过的知识是一次全面的复习。
同时也将理论知识应用到设与计与实践中。
二、振幅调制原理与总体方案1、振幅调制产生原理所谓调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再山天线发射出去。
这里高频振荡波就是携带信号的运载工具，也叫载波。
振幅调制，就是山调制信号去控制高频载波的振幅，直至随调制信号做线性变化。
在线性调制系列中，最先应用的一种幅度调制是全调幅或常规调幅，简称为调幅（AM）o为了提高传输的效率，还有载波受到抑制的双边带调幅波（DSB）和单边带调幅波（SSB）o 在频域中已调波频谱是基带调制信号频谱的线性位移：在时域中，已调波包络与调制信号波形呈线性关系。
通信电子课程设计实验报告课程名称振幅调制器的设计专业通信工程班级学号姓名指导教师2015年7月12日目录一、项目概述引言-------------------------------------------------------3项目简介---------------------------------------------------3任务及要求-------------------------------------------------4二、项目实施过程MC1496内部结构及原理---------------------------------------4原理设计内容------------------------------------------------6普通调幅电路设计---------------------------------------6抑制载波的双边带调幅----------------------------------7普通调幅与载波被抑制双边带调幅波的区别-----------------8元件参数设计-------------------------------------------------8三、结果分析调幅电路工作过程--------------------------------------------10调幅电路实验结果--------------------------------------------12AM普通调幅调制波形输出-------------------------------12DSB载波被抑制双边带调幅波形输出----------------------13信号源的输出------------------------------------------13四、项目总结-------------------------------------------------------14五、相关介绍-------------------------------------------------------15六、参考文献-------------------------------------------------------16七、附录-----------------------------------------------------------16一、项目概述引言振幅调制，是用调制信号去控制载波的振幅，使其随调制信号线性变化，而保持载波的角频率不变。
高频电子线路课程设计题目基极振幅调制器的设计与实现系 (部)班级姓名学号指导教师20XX 年 7 月 8 日至 7 月 12 日共 1 周高频电子线路课程设计任务书课程设计成绩评定表目录前言目前，随着电子信息技术的快速发展，为了将低频信号有效地辐射出去为了使发射与接收效率碌在发射机与接收机方面部必须采用天线和谐振回路。
但语言、音乐图像信号等的频率变化范围如果直接发射音频信号财发射机将工作于同一频率范围。
这样接收机将同时收到许多不同电台的节目无法加以选择。
克服以上的困难必须利用高频振荡将低频信号“附加”在高频振荡人这样就使天线的辐射效率提高尺寸缩小同时每个电台都工作于不同的载波颠串接收机可以调谐选择不同脉电台这就解除了上述的种种困难。
调幅是使高频载波信号的振幅随调制信号的瞬时变化而变化。
也就是说，通过用调制信号来改变高频信号的幅度大小，使得调制信号的信息包含于高频信号之中，通过天线把高频信号发射出去，然后就把调制信号也传播出去了。
这时候在接收端可以把调制信号解调出来，也就是把高频信号的幅度解读出来就可以得到调制信号了调幅波的形成早期VHF 频段的移动通信电台大都采用调幅方式，由于信道衰落会使模拟调幅产生附加调幅而造成失真，目前已很少采用。
调频调制在抗干扰和抗衰落性能方面优于调幅调制，对移动信道有较好的适应性。
高频信号的幅度随着调制信号作相应的变化，这就是调幅波。
由于高频信号的幅度很容易被周围的环境所影响。
所以调幅信号的传输并不十分可靠。
在传输的过程中也很容易被窃听，不安全。
所以现在这种技术已经比较少被采用，但在简单设备的通信中还有采用。
比如收音机中的AM波段就是调幅波，大家可以和FM波段的调频波相比较，可以看到它的音质和FM波段的调频波相比会比较差，原因就是它更容易被干扰。
所谓基极调幅，就是用调制信号电压来改变高频功率放大器的基极偏压，以实现条幅。
其基本原理是，低频调制信号电压与直流偏压相串联。
放大器的有效偏压等于这两个电压之和，它随着调制信号波形而变化。
使三极管工作在欠压状态下，集电极电流的基波分量随着基极电压成正比变化。
因此，集电极的回路输出高频电压振幅将随着调制信号的波形而变化，于是得到调幅波输出。
1.1 设计原理基极调幅，就是用调制信号电压来改变高频功率放大器的基极偏压，以实现调幅。
晶体管是一种非线性器件，只要让其工作在非线性（甲乙类，乙类或丙类）状态下，即可用它构成调幅电路。
一般总是把高频载波信号和调制信号分别加在谐振功率放大器的晶体管的某个电极上，利用晶体管的发射结进行频率变换，并通过选频放大，从而达到调幅的目的。
cosΩt与直流它的基本电路如下图1-1，由图可知，低频调制信号电压UΩ偏压V相串联。
放大器的有效偏压等于这两个电压之和，它随调制信号波形而BB随基极电压成正比。
因此，变化。
由于在欠压状态下，集电极电流的基波分量Icm1集电极的回路输出高频电压振幅将随调制信号的波形而变化，于是得到调幅波输出。
调幅过程是非线性变换的过程，将产生多种频率分量，所以调幅电路应LC带滤波器，用来滤除不需要的频率分量。
为了获得有效的调幅，基极调幅电路必须总是工作于欠压状态。
图1-1 基极振幅调制器的原理电路1.2 基极振幅调制的优缺点由于基极电路电流小，消耗功率小，故所需调制信号功率很小，调制信号的放大电路比较简单，这是基极调幅的优点。
但因其工作在欠压状态，集电极效率低是其一大缺点。
一般只用于功率不大，对失真要求较低的发射机中。
它的主要优点是所需调制功率串很小，对整机的小型化有利。
2.1 电路参数的选择根据图1-1的原理电路图，设定输入高频载波的幅度bm U 为10V ，频率为15MHZ 。
输入调制信号的幅度U 为2V ，频率为600KHZ 。
因为LC 满足谐振条件，所以可设电容和电感分别为L=11.26nF ，C=10nH 。
经过调试，两个直流电源分别为BB U =0.1V 和CC U =35V 。
则电路图如下图所示：2.2 电路的连接图2-1 基极振幅调制器原理电路图3 基极振幅调制器电路的仿真3.1 Multisim仿真软件的介绍NI Multisim软件结合了直观的捕捉和功能强大的仿真，就能够快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim，您可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。
借助专业的高级SPICE分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。
与NI LabVIEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。
有如下特点：通过直观的电路图捕捉环境, 轻松设计电路；通过交互式SPICE仿真, 迅速了解电路行为；借助高级电路分析, 理解基本设计特征；通过一个工具链, 无缝地集成电路设计和虚拟测试；通过改进、整合设计流程, 减少建模错误并缩短研发时间。
3.1.1 Multisim软件介绍NI Multisim 10是美国国家仪器公司（NI，National Instruments）最新推出的Multisim最新版本的原理电路设计、电路功能测试的虚拟仿真软件。
目前NI的EWB的包含有电路仿真设计的模块Multisim、PCB设计软件Ultiboard、布线引擎Ultiroute及通信电路分析与设计模块msim 4个相互独立的部分，能完成从电路的仿真设计到电路版图生成的全过程。
Multisim、Ultiboard、Ultiroute及msim 均有增强专业版（Power Professional)、专业版（Professional）、个人版（Personal）、教育版（Education）、学生版（Student）和演示版（Demo）等多个版本，各版本的功能和价格有着明显的差异。
Multisim 10用软件的方法虚拟电子与电工元器件、仪器和仪表，实现了“软件即元器件”、“软件即仪器”。
元器件库提供数千种电路元器件，同时也可以新建或扩充已有的元器件库，很方便的在工程设计中使用。
虚拟测试仪器仪表种类齐全，如万用表、函数信号发生器、双踪示波器、直流电源，波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪等。
Multisim 10具有较为详细的电路分析功能，可以完成电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法。
Multisim 10可以设计、测试和演示各种电子电路，包括电工学、模拟电路、数字、电路、射频电路及微控制器和接口电路等。
有丰富的Help功能，不仅包括软件本身的操作指南，还包含有元器件的功能解说。
提供了与国内外流行的PCB设计软件Protel及电路仿真软件PSpice之间的接口，支持VHDL和Verilog HDL语言的电路仿真与设计。
易学易用，适合于电子信息、通信工程、自动化、电气控制类专业，有利于开展综合性的设计和实验，培养综合分析、开发和创新能力。
3.1.2 Multisim的基本界面操作1启动软件双击桌面上的Multisim快捷方式或选择程序菜单中的Multisim选项，即启动Multisim 10。
图3-1 multisim软件界面2软件选项设置单击“主菜单栏”中的“option(选项)”,选择“Global Preferences”，出现下面的对话窗口，如下图所示：图3-2 选项设置对话框可选择合适的元件类型。
3 绘制电路元器件库的操作包括：(1) 取用元件：从元器件库中取用所需元件；图3-3 元件选项对话框点击某元件会弹出上图所示对话框，可根据要求选择所需器件，然后按OK(确定)即可。
Multisim10的元件均具有下列元素:Symbol –元件符号（for Schematic）Model –元件模型（for Simulation）Footprint –元件外型（for Layout）Electronic Parameter–电子元件参数User Defined Info. –使用者自定资讯Pin model—管脚模型General—元件描述在元件上双击鼠标左键开启属性对话框如下图所示：图3-4 元件属性对话框其中，Label：修改元件序号、标识；Display：设置元件标识是否显示；Value：设定元件参数值；Fault：设定元件故障。
(2) 摆放元件：调整元件的位置与方向；图3-5 元件设置对话框右击元件可得到上图所示对话框，可对元件进行旋转，设置元件标识等操作。
(3)线路连接：连接元件的引脚。
连线方式可分为手动连线和自动连线。
调整走线既可以拖拽线段也可以拖拽节点。
(4)仪表库操作Multisim 中的仪表调用十分简单，从仪表库中单击要调用的仪表，光标附着仪表，移动光标到目标位置，单击鼠标左键放置仪表，完成仪表调用。
其中仪表有如下所示 数字万用表（Multimeter)函数信号发生器 (Function Generator) 瓦特表 (Wattmeter) 示波器 (Oscilloscope)四通道示波(4 channel Oscilloscope) 波特图仪 (Bode Plotter) 频率计数器 (Frequency counter) 字符信号发生器 (Word Generator) 逻辑分析仪 (Logic Analyzer) 逻辑转换器 (Logic converter) IV 曲线分析仪(IV Analyzer) 失真度分析仪 (Distortion Analyzer) 频谱分析仪 (Spectrum Analyzer) 网络分析仪 (Network Analyzer)Aglient 函数信号发生器(Aglient Function Generator) Aglient 万用表 (Aglient Function Generator) Aglient 示波器(Aglient 100M Oscilloscope) 动态测试笔 (Dynamic measurement probe)3.2 基极调幅电路的仿真3.2.1 基极调幅电路输入的调制信号波形调制信号的振幅峰峰值83.2=ΩU V ，频率为Ωf =600KHZ ，所以调制信号为t u 3101200cos 83.2⨯=ΩπV ，得适合的波形如下图所示：图3-6 调制信号的波形3.2.2 基极调幅电路输入的高频载波信号波形设置载波信号振幅值为c U =14.2V ，频率为c f =15MHZ ，所以输入载波信号为t t U c C c u 61030cos 2.14cos ⨯==πωV ，则所得波形如下图所示：图3-7 高频载波信号波形载波信号经过三极管放大后得到的放大输出信号波形如下图所示：图3-8 经三极管放大后的高频载波信号波形在示波器上读出放大信号的振幅峰峰值为96.31=o U V ，频率为o f =15MHZ ，所以得信号的放大倍数25.22.1496.31===c o u U U A 。
