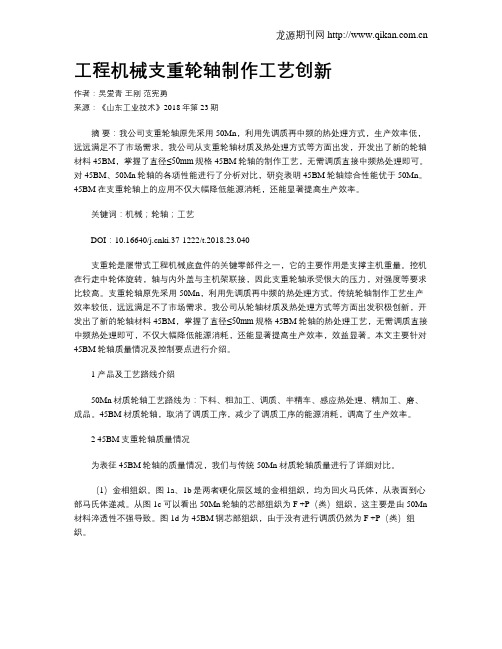

工程机械支重轮轴制作工艺创新作者：吴爱青王刚范宪勇来源：《山东工业技术》2018年第23期摘要：我公司支重轮轴原先采用50Mn，利用先调质再中频的热处理方式，生产效率低，远远满足不了市场需求。
我公司从支重轮轴材质及热处理方式等方面出发，开发出了新的轮轴材料45BM，掌握了直径≤50mm规格45BM轮轴的制作工艺，无需调质直接中频热处理即可。
对45BM、50Mn轮轴的各项性能进行了分析对比，研究表明45BM轮轴综合性能优于50Mn。
45BM在支重轮轴上的应用不仅大幅降低能源消耗，还能显著提高生产效率。
关键词：机械；轮轴；工艺DOI：10.16640/ki.37-1222/t.2018.23.040支重轮是履带式工程机械底盘件的关键零部件之一，它的主要作用是支撑主机重量。
挖机在行走中轮体旋转，轴与内外盖与主机架联接，因此支重轮轴承受很大的压力，对强度等要求比较高。
支重轮轴原先采用50Mn，利用先调质再中频的热处理方式。
传统轮轴制作工艺生产效率较低，远远满足不了市场需求。
我公司从轮轴材质及热处理方式等方面出发积极创新，开发出了新的轮轴材料45BM，掌握了直径≤50mm规格45BM轮轴的热处理工艺，无需调质直接中频热处理即可，不仅大幅降低能源消耗，还能显著提高生产效率，效益显著。
本文主要针对45BM轮轴质量情况及控制要点进行介绍。
1 产品及工艺路线介绍50Mn材质轮轴工艺路线为：下料、粗加工、调质、半精车、感应热处理、精加工、磨、成品。
45BM材质轮轴，取消了调质工序，减少了调质工序的能源消耗，调高了生产效率。
2 45BM支重轮轴质量情况为表征45BM轮轴的质量情况，我们与传统50Mn材质轮轴质量进行了详细对比。
（1）金相组织。
图1a、1b是两者硬化层区域的金相组织，均为回火马氏体，从表面到心部马氏体递减。
从图1c可以看出50Mn轮轴的芯部组织为F +P（类）组织，这主要是由50Mn 材料淬透性不强导致。
履带260节距销轴新材料应用分析摘要：本文主要介绍挖机履带260节距销轴新材料应用分析，与传统45B材料经过调质加工相比，新材料35MnB具有不需要调质，缩短了工艺流程，节约了加工成本，并且有淬透性好、硬度高、抗拉强度好、耐磨性好等优势，有较好的应用前景。
关键词：新材料；销轴；压断实验引言销轴作为挖掘机履带的重要组成备份，通过销套把链轨节连接在一起，在运行过程中不仅承受强烈的冲击、弯曲和扭转作用，还同时受到摩擦，工作环境十分恶劣。
为了保证销轴具有良好的综合性能，需要进行表面硬化，同时芯部还要具有一定强度和韧性，为了提高生产效率，销轴热处理过程一般是调质+中频感应淬火，来满足其使用条件的要求。
一、产品介绍260节距销轴行业普遍使用材料是45B,其化学成分如表1：表1 45B材料的化学成分（质量分数）（%）45HRC），芯部硬度22-38HRC，马氏体组织3-7级。
材料淬透性要求:剖切结果:硬化层深度8.3-8.7mm，芯部硬度23-25HRC，马氏体组织3级。
平均压断力124T。
马氏体组织3级为了降低260节距销轴的制造成本，提高市场竞争力，对材料性能分析研究，决定使用35MnB新材料代替45B材料，热处理工艺是采用通过式连续感应淬火，35MnB的化学成分如表2：表2 35MnB材料的化学成分（质量分数）（%）45HRC），芯部硬度≥25HRC，马氏体组织3-7级。
材料淬透性要求:剖切结果:硬化层深度12.5-14.3mm，芯部硬度27-31HRC，马氏体组织4级。
平均压断力138T。
马氏体组织4级二、对比分析以上两种材料的性能、剖切结果及压断实验分析，可以发现260销轴35MnB材质其使用性能明显优于45B材质。
从材料淬端性能可以发现35MnB材质的淬透性大大高于45B材质。
这个性能决定了35MnB在感应透热淬火时，淬硬层深度比45B要大，且芯部硬度也优于45B，淬火后马氏体组织也优于45B。
较高的硬化层深度和芯部硬度决定了35MnB材质实验的平均压断力要高于45B材质的，从压断力实验数据结果也证明了这点。

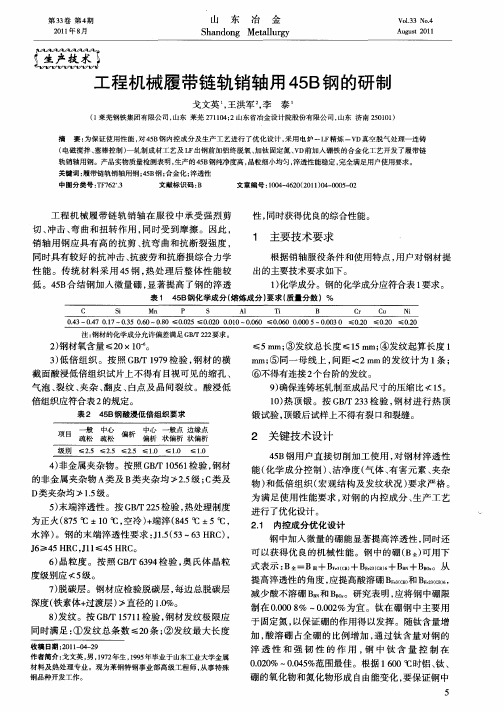

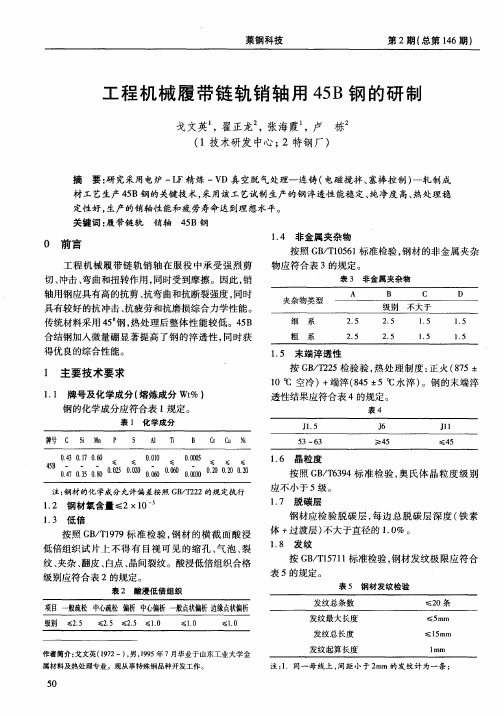

45B钢链轨销轴断裂原因分析张东亚;李毅;冯坤;朱鹏霄;徐国【摘要】The 45B steel pin shaft used for chain tracks fractured early during use.The fracture reasons of the pin shaft were analyzed by means of chemical composition analysis,hardness testing,depth measurement of effective hardened layer,metallographic examination and fracture analysis.The results show that:the fracture type of the pin shaft was mixed of quasi-cleavage fracture and ductile fracture;the micro pores caused by peeling off of the spheroidal oxides formed the crack source during use;under the action of bending stress,the crack source expanded rapidly and resulted in the early fracture of the pin shaft.%某45B钢链轨销轴在使用过程中发生早期断裂.通过化学成分分析、硬度测试、有效硬化层深度测定、金相检验、断口分析等方法,对销轴的断裂原因进行了分析.结果表明:销轴断裂机制为准解理断裂+韧性断裂的混合型断裂;在使用过程中,45B钢材料中的球状氧化物剥落留下微孔洞形成裂纹源,在弯曲应力的作用下,裂纹源迅速放射扩展,造成销轴早期断裂.【期刊名称】《理化检验-物理分册》【年(卷),期】2017(053)009【总页数】4页(P683-686)【关键词】45B钢;销轴;断裂;解理;韧窝;氧化物【作者】张东亚;李毅;冯坤;朱鹏霄;徐国【作者单位】徐工集团江苏徐州工程机械研究院,徐州 221004;徐工集团高端工程机械智能制造国家重点实验室,徐州 221004;徐工集团江苏徐州工程机械研究院,徐州 221004;徐工集团高端工程机械智能制造国家重点实验室,徐州 221004;徐工集团江苏徐州工程机械研究院,徐州 221004;徐工集团高端工程机械智能制造国家重点实验室,徐州 221004;徐工集团江苏徐州工程机械研究院,徐州 221004;徐工集团高端工程机械智能制造国家重点实验室,徐州 221004;徐工集团江苏徐州工程机械研究院,徐州 221004;徐工集团高端工程机械智能制造国家重点实验室,徐州221004【正文语种】中文【中图分类】TG115.2链轨销轴是工程机械履带总成上的重要零件之一，承担着链轨节之间的连接，使用过程中承受一定的弯曲应力[1]。
履带式挖掘机链轨销轴拆装工具制作“秘籍”制作原因履带式挖掘机在我港口装卸作业中使用频率高、作业负荷大、作业工况较差，其链轨磨损比较严重。
挖掘机链轨磨损严重后，在作业和行走过程中就会发生链轨脱出故障，造成挖掘机无法继续作业和行走。
链轨磨损部位主要是轴套及销轴，因此需要进行更换。
然而磨损严重的轴套可造成轴销无法拆卸，没有专用工具拆卸比较困难，一般需要工人用乙炔火焰烘烤，甚至割断磨损的链轨节，这样容易造成链轨节退火、材质发生变化，导致使用性能下降。
为了使链轨销轴拆装简单方便、安全可靠，经研究，我们制作了一套链轨销轴拆装专用工具。
拆装工具结构该链轨销轴拆装专用工具主要包括1个拆装平台、2个顶轴和1台30t千斤顶，其中拆装平台由以下钢板组成：1块长度为1100mm、宽度为500mm、厚度为10mm的钢板，用于拆装平台的底板；2块长度为1100mm、宽度为100mm、厚度为10mm的钢板用于底板的加强筋板；2块长度为300mm、宽度为100、厚度为20mm的钢板用于拆装时的挡板（其中1块加工了直径为30mm的中心通孔：4块边长分别为300mm、400mm，厚度为10mm的直角三角形钢板用于挡板的支撑板。
制作方法销轴拆装平台结构如图1所示，其制作方法如下：首先，将上述钢板切割下料，将切割部位打磨平整并打磨出倒角；其次，将底板平放，将2块加强筋板垂直于底板放置，并将2块加强筋板平行、均布在底板长度方向的规定位置后焊接在一起，将焊接好的底板与加强筋板组合体翻转180°放平；再次，将2块三角形支撑板垂直放置于底板一端，其长度为300mm的直角边垂直于底板，长度为400mm的直角边平行于底板长度方向，2块三角形支撑板的中心距为260mm，如此摆放完成后与底板焊接在一起；然后，按照上述方法，将另外2块三角形支撑板焊接在底板的另一端；最后，将2块挡板分别垂直、取中放置在三角形支撑板长度为300mm的直角边处，并焊接在一起。
