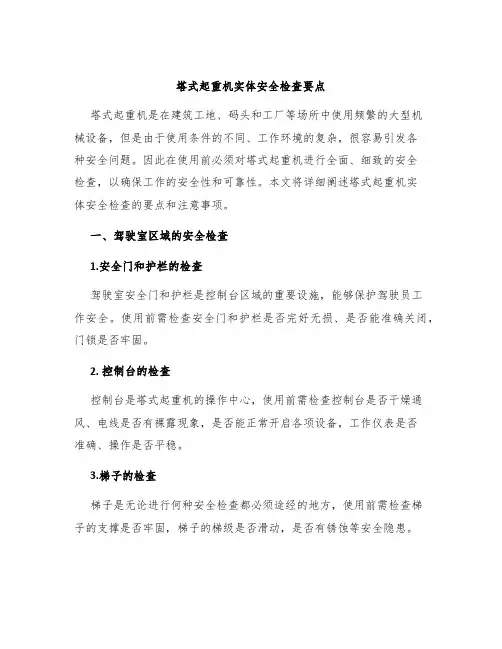

塔式起重机实体安全检查要点塔式起重机是在建筑工地、码头和工厂等场所中使用频繁的大型机械设备，但是由于使用条件的不同、工作环境的复杂，很容易引发各种安全问题。

因此在使用前必须对塔式起重机进行全面、细致的安全检查，以确保工作的安全性和可靠性。

本文将详细阐述塔式起重机实体安全检查的要点和注意事项。

一、驾驶室区域的安全检查1.安全门和护栏的检查驾驶室安全门和护栏是控制台区域的重要设施，能够保护驾驶员工作安全。

使用前需检查安全门和护栏是否完好无损、是否能准确关闭，门锁是否牢固。

2. 控制台的检查控制台是塔式起重机的操作中心，使用前需检查控制台是否干燥通风、电线是否有裸露现象，是否能正常开启各项设备，工作仪表是否准确、操作是否平稳。

3.梯子的检查梯子是无论进行何种安全检查都必须途经的地方，使用前需检查梯子的支撑是否牢固，梯子的梯级是否滑动，是否有锈蚀等安全隐患。

二、臂架与平衡重的检查1.臂架的检查臂架是支配办理起重的主要机构之一，使用前需检查臂架的承载力是否足够，臂头与臂架之间的连接是否强固、是否有裂纹、生锈和不良变形等问题。

2.平衡重的检查平衡重是控制塔式起重机吊运重物的重要附件，使用时需检查平衡重的重量是否与起重机工作参数相符、是否有变形、裂纹等问题。

三、电气部分的检查1.电线和电缆的检查电线和电缆是信息传输和起重控制过程中的重要载体，使用前需检查其是否有腐蚀、断裂、劣化和短路等问题。

2.电器元器件的检查电气系统是塔式起重机的核心系统之一，使用前需检查电子设备是否处于正常工作状态、线路的端部插接是否牢固、接口处是否漏电。

3. 供电系统的检查要确保供电系统与起重机有匹配可靠性，使用前也要检查线缆的连接和卡扣是否紧密，供电电压是否稳定、是否超标等问题。

四、制动和传动系统的检查1.制动系统的检查制动系统是塔式起重机的安全运行保证之一，使用前需检查制动器是否稳定、是否存在异常噪音、制动器的压力是否过大等问题。

2.传动系统的检查传动系统是起重机吊运过程中的基本动力和保障，使用前需检查其各种易损部件的耐久性和是否存在裂纹异长、腐蚀、老化等问题。

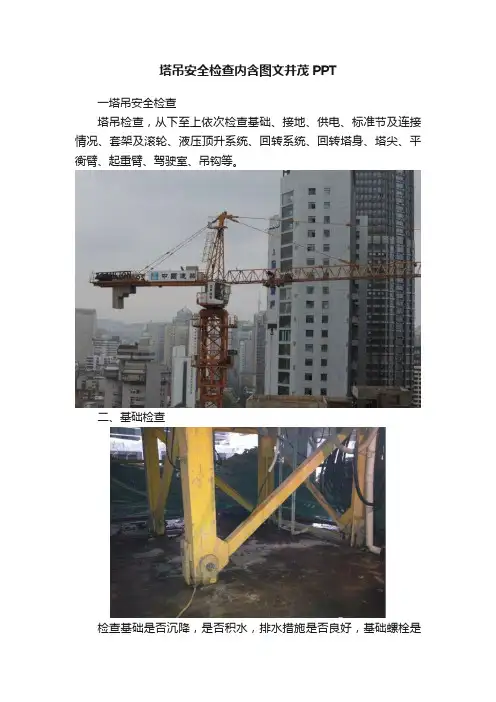

塔吊安全检查内含图文并茂PPT一塔吊安全检查塔吊检查，从下至上依次检查基础、接地、供电、标准节及连接情况、套架及滚轮、液压顶升系统、回转系统、回转塔身、塔尖、平衡臂、起重臂、驾驶室、吊钩等。

二、基础检查检查基础是否沉降，是否积水，排水措施是否良好，基础螺栓是否松动等。

接地检查检查接地情况是否良好，并进行接地电阻摇测供电检查检查配电箱，进行漏电开关试跳或定量测试；检查塔吊电缆是否中途采用绝缘子卸载。

标准节检查包含标准节锈蚀情况、变形情况、螺栓或销轴连接情况、护圈情况、休息平台情况。

标准节检查检查结构是否存在锈蚀严重，是否有主弦杆变形，标准节螺栓是否存在松动，销轴是否设置了开口销，结构空间大于1.2米时是否设置了护圈，休息平台的间距是否大于10米。

附墙系统检查附墙处的结构情况检查，是否有开裂情况；销轴是否正常，开口销是否符合要求；调节丝杆是否锁死。

拉杆与附墙框连接情况；拉杆、附墙框是否原厂生产；拉杆是否变形。

用铁丝代替开口销的违章情况。

附墙操作平台搭设是否安全可靠塔吊上人通道搭设是否安全可靠操作平台及上人通道搭设不安全。

套架情况套架滚轮是否运行灵活顶升横梁是否落入踏步液压系统是否漏油与回转下支座连接是否牢固可靠最上一节标准节与回转连接是否牢固可靠。

最上一节标准节与回转连接不牢固，缺少插销。

回转系统检查回转齿轮是否润滑良好，是否存在裂痕检查回转限位装置，线路是否松脱，与主齿轮啮合是否良好。

检查齿轮螺栓是否松动。

检查回转电机的接线情况，发热、散热情况、螺栓连接情况，是否漏液灯。

检查起重量限制器，接线是否正常，运转是否灵活，轮槽磨损是否超标，润滑是否良好。

力矩限制器检查力矩限制器的接线情况和安装情况，若为开放式行程开关，可用手试压，测试其是否可减速或断电塔尖情况检查塔尖与回转塔身的连接销轴或螺栓是否牢固，开口销是否匹配并正常开口。

检查塔尖导向滑轮，是否运转灵活，润滑良好，磨损是否超标，销轴是否牢固可靠平衡臂方向检查塔尖拉杆及拉板销轴连接情况，拉板是否存在变形。

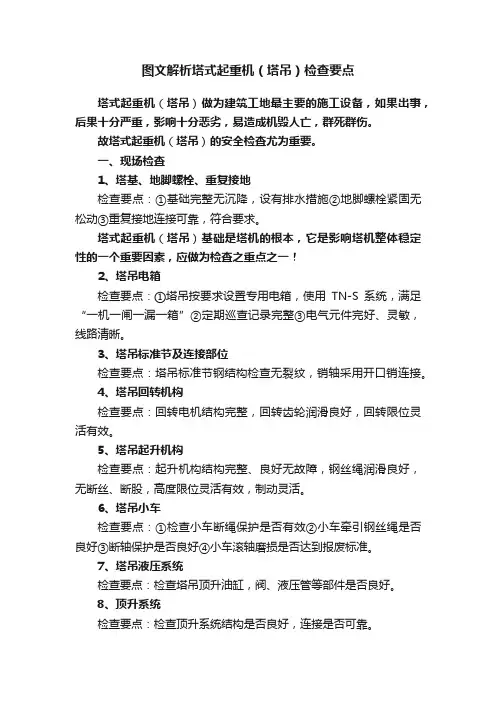

图文解析塔式起重机（塔吊）检查要点塔式起重机（塔吊）做为建筑工地最主要的施工设备，如果出事，后果十分严重，影响十分恶劣，易造成机毁人亡，群死群伤。

故塔式起重机（塔吊）的安全检查尤为重要。

一、现场检查1、塔基、地脚螺栓、重复接地检查要点：①基础完整无沉降，设有排水措施②地脚螺栓紧固无松动③重复接地连接可靠，符合要求。

塔式起重机（塔吊）基础是塔机的根本，它是影响塔机整体稳定性的一个重要因素，应做为检查之重点之一！2、塔吊电箱检查要点：①塔吊按要求设置专用电箱，使用TN-S系统，满足“一机一闸一漏一箱”②定期巡查记录完整③电气元件完好、灵敏，线路清晰。

3、塔吊标准节及连接部位检查要点：塔吊标准节钢结构检查无裂纹，销轴采用开口销连接。

4、塔吊回转机构检查要点：回转电机结构完整，回转齿轮润滑良好，回转限位灵活有效。

5、塔吊起升机构检查要点：起升机构结构完整、良好无故障，钢丝绳润滑良好，无断丝、断股，高度限位灵活有效，制动灵活。

6、塔吊小车检查要点：①检查小车断绳保护是否有效②小车牵引钢丝绳是否良好③断轴保护是否良好④小车滚轴磨损是否达到报废标准。

7、塔吊液压系统检查要点：检查塔吊顶升油缸，阀、液压管等部件是否良好。

8、顶升系统检查要点：检查顶升系统结构是否良好，连接是否可靠。

顶升前应将小车开到规定的顶升平衡位置，起重臂转到引进横梁的正前方，然后用回转制动器将塔机的回转锁紧。

顶升时爬爪、顶升油缸横梁与踏步的连接情况必须有专人观察检查。

9、司机室检查要点：检查司机室固定可靠，灭火器配置情况。

10、塔吊电缆布置检查要点：①塔吊线夹固定是否符合要求②回转部位电缆线的预留及捆绑。

电缆预留的长度保证回转运行时不会损失电缆线。

11、塔吊吊钩检查要点：①吊钩开口磨是否达到报废标准②防脱装置是否有效③吊索编织长度是否符合要求。

二、操作主要事项（1）各操作手柄归零后再启动塔式起重机（塔吊）。

（2）顶升时严禁回转、变幅和起升。
