AB-PowerFlex 753变频器调试步骤

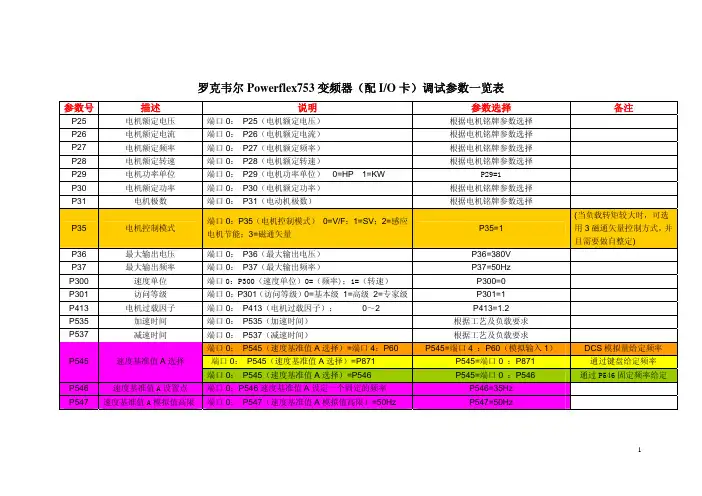

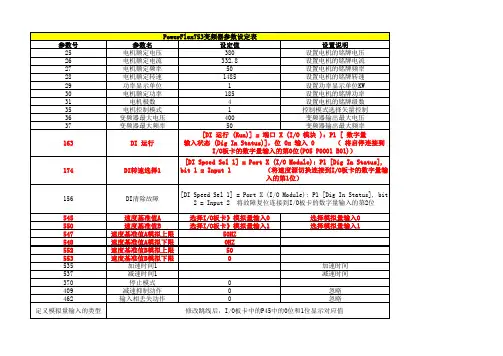

罗克韦尔Powerflex753变频器（配I/O卡）调试参数一览表参数号 描述 说明 参数选择 备注 P25 电机额定电压 端口0： P25（电机额定电压） 根据电机铭牌参数选择P26 电机额定电流 端口0： P26（电机额定电流） 根据电机铭牌参数选择P27 电机额定频率 端口0： P27（电机额定频率） 根据电机铭牌参数选择P28 电机额定转速 端口0： P28（电机额定转速） 根据电机铭牌参数选择P29 电机功率单位 端口0： P29（电机功率单位）0=HP 1=KW P29=1P30 电机额定功率 端口0： P30（电机额定功率） 根据电机铭牌参数选择P31 电机极数 端口0： P31（电动机极数） 根据电机铭牌参数选择P35 电机控制模式 端口0：P35（电机控制模式） 0=V/F；1=SV；2=感应电机节能；3=磁通矢量P35=1(当负载转矩较大时，可选用3磁通矢量控制方式，并且需要做自整定)P36 最大输出电压 端口0： P36（最大输出电压） P36=380VP37 最大输出频率 端口0： P37（最大输出频率） P37=50HzP300 速度单位 端口0：P300（速度单位）0=（频率)；1=（转速） P300=0P301 访问等级 端口0：P301（访问等级）0=基本级 1=高级 2=专家级 P301=1P413 电机过载因子 端口0： P413（电机过载因子）；0～2P413=1.2P535 加速时间 端口0： P535（加速时间） 根据工艺及负载要求P537 减速时间 端口0： P537（减速时间） 根据工艺及负载要求端口0： P545（速度基准值A选择）=端口4：P60 P545=端口4 ：P60（模拟输入1）DCS模拟量给定频率端口0： P545（速度基准值A选择）=P871 P545=端口0 ：P871 通过键盘给定频率P545 速度基准值A选择端口0： P545（速度基准值A选择）=P546 P545=端口0 ：P546 通过P546固定频率给定 P546 速度基准值A设置点 端口0：P546速度基准值A设定一个固定的频率 P546=35HzP547 速度基准值A模拟值高限 端口0： P547（速度基准值A模拟值高限）=50Hz P547=50Hz参数号 描述 说明 参数选择 备注 P548 速度基准值A模拟值底限 端口0： P548（速度基准值A模拟值低限）=00Hz P548=00HzP308 方向模式 端口0： P308（方向模式）= 0 Unipolar（单极性） P308=0P150 数字输入配置 端口0: P150=0 运行边缘 P150=0P164 DI数字量输入正向运行 端口0： P164（数字输入正向运行）=端口4：P1的B00位=1 ；(数字输入DI0)端口4：P1的B00位=1 ；(数字输入DI0)DI0=正转运行P165 DI数字量输入反向运行 端口0： P165（数字输入反向运行）=端口4：P1的B01位=1 ；(数字输入DI1)端口4：P1的B01位=1 ；(数字输入DI1)DI1=反向运行端口0： P70（自整定）说明：（只有端口0：P35 = 1、2、3时整定有效）P70 自整定端口0：P70（自整定）0=就绪1=计算2=静态调节3=旋转调节 P70=2设定完成后启动变频器，变频器开始整定（电机不会旋转），提示整定完成后停止。

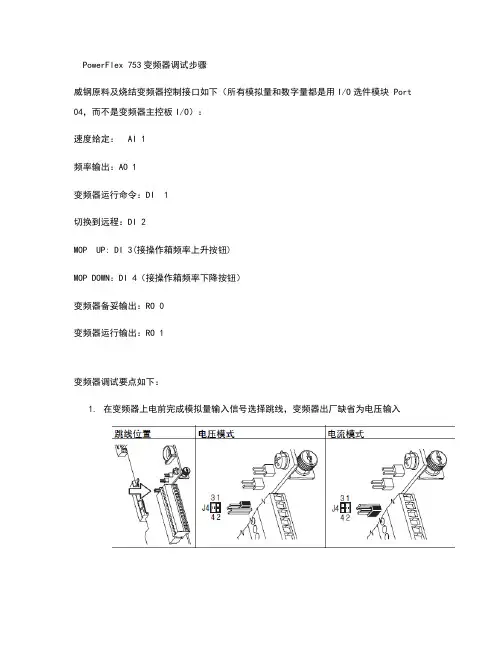

PowerFlex 753变频器调试步骤威钢原料及烧结变频器控制接口如下（所有模拟量和数字量都是用I/O选件模块 Port 04，而不是变频器主控板I/O）：速度给定： AI 1频率输出：AO 1变频器运行命令：DI 1切换到远程：DI 2MOP UP: DI 3(接操作箱频率上升按钮)MOP DOWN：DI 4（接操作箱频率下降按钮）变频器备妥输出：RO 0变频器运行输出：RO 1变频器调试要点如下：1.在变频器上电前完成模拟量输入信号选择跳线，变频器出厂缺省为电压输入2.变频器上电，修改参数访问级别。

首先选中变频器，按键，然后按键，选择Ports,选择“00 PowerFlex 753”,按ESC键，退到主界面。

设置P301=1 快速访问方法按PAR#键，输入访问的参数号，如3013.完成变频器Start-up向导按键，然后按键，选中Start-up菜单，进入启动向导。

启动向导结构如下:选择”Begin Start Up”,按确认键进入。

面板提示“Start-Up consists of several steps to configure the Enter”, 按“Enter”键确认。

面板提示“Geneal Startup”“Appl Specific“选择“Geneal Startup”，按“Enter“键确认面板显示：“Motor Control”“Motor Data”“Feedback”“Limits”“Ref Ramp Stop““I/O”顺序选择以上菜单进入选择”Motor Control”菜单，面板显示”This section select the type of Motor Control the drive will Enter”,按“Enter”键确认面板显示：“Please Select:Sensorless VectV/HzFlux Vector”对于原料变频器，选择“Sensorless Vect”，对于烧结机一台变频器带两台电机应用，选择“V/Hz”“Motor Control”设置完成后，选择“Motor Data”,按“Enter”确认变频器面板显示“Edit Motor NP Volts”“ 400 VAC”按”Enter”确认变频器面板显示“Select type of power units shown on motor nameplateHPKW”选择”KW”，按“Enter”键确认变频器面板显示“Edit Motor NP PowerXX KW”,输入电机额定功率（使用软按键，删除原有显示值再输入电机功率值），按”Enter”键确认变频器面板显示“Edit Motor NP Amps”XX Amps”，输入电机额定电流值，按”Enter”键确认变频器面板显示“Edit Motor NP HertzXX Hz”变频器额定是50Hz，按”Enter”键确认变频器面板显示“Edit Motor NP RPMXX RPM”,输入电机额定转速，按”Enter”键确认变频器面板显示“Edit Motr OL Factor1”电机缺省过载倍数为1，按Enter键确认变频器面板显示“Edit Motor PolesXX Pole”，输入电机极数（注意：4极电机同步转速1500RPM，6极电机同步转速1000RPM），按Enter键确认变频器面板显示“Edit Speed UnitsHz 0”缺省是“Hz 0”，按Enter键确认(如果要改为RPM，这里设置“RPM 1”)“Motor Data”设置完成后，可直接跳过”Feedback”，变频器缺省工作在无编码器反馈模式，选择”Limits”,按Enter键确认变频器面板显示“Edit Max Fwd Speed50Hz”按Enter键确认变频器面板显示“Edit Max Rev Speed-50Hz”按Enter键确认变频器面板显示“Edit Min Fwd Speed0.0Hz”按Enter键确认变频器面板显示“Edit Min Rev Speed0.0Hz”按Enter键确认“Limits”设置完成后，选择”Tests”，按Enter键确认变频器面板显示“Complete these steps in orderDirection TestAuto TuneDone”选择“direction test”,按Enter键确认变频器面板显示“Press START to begin test!Motor will run!”按键起动变频器变频器面板显示“Is the direction of rotation forwardYesNo”如果变频器旋转方向为正向，选择“Yes”，按Enter键确认如果变频器旋转方向为反向，选择”No”,按Enter键确认变频器面板显示“How would you like to fix motor polarityAutomatic ChangeChange mtr wires”选择”Automatic Change”,按Enter键确认变频器面板显示“Press STOPStartup will then automatically change rotation as if motor lead were reversed.”按键停止变频器变频器会再次显示“Press START to begin test!Motor will run!”按键起动变频器变频器面板显示“Is the direction of rotation forwardYesNo”选择“Yes”，按Enter键确认“Direction Test”完成后，选择”Auto Tune”变频器面板显示“ IMPORTANT ! Use Rotate Tune for best Tune works best under no load/low friction Static Tune if load can not be rotated .Press Enter”按Enter键确认变频器面板显示“Select the tuning mode:Rotate TuneStatic Tune”选择”Rotate Tune”,按Enter键确认变频器面板显示“Press START to begin test.CAUTION:Rotate Tune will cause motor shaft rotation.”按键起动变频器变频器会自动完成整定过程，整定结束后，按键停止变频器，选择“Done”，按Enter键确认。

AB753变频器参数设置1.基本参数设置：首先，我们需要设置变频器的基本参数。

这些参数包括输入电压、输出电压、电流等。

用户需要根据实际情况输入正确的数值。

同时，还需要设置变频器的频率范围，即变频器工作时允许的频率范围，用户可以根据具体的应用需求设置相应的范围。

2.过载保护参数设置：为保护电机和变频器，我们需要设置合适的过载保护参数。

这些参数包括过载保护系数、过载保护时间等。

过载保护系数是指当电机输出扭矩超过额定扭矩的倍数时，变频器会进行保护。

过载保护时间是指当电机输出扭矩超过额定扭矩的时间超过设定值时，变频器将进行保护。

3.PID参数设置：PID控制是一种常用的控制方式，可以用于控制电机的速度、位置等。

在设置PID参数时，需要设置比例系数、积分时间、微分时间等参数。

比例系数是用来调整控制的平稳度，积分时间是用来调整控制的反应速度，微分时间是用来调整控制的稳定性。

需要根据实际情况进行调整。

4.加速、减速参数设置：加速和减速是电机的重要工作状态，需要设置合适的加速、减速参数。

加速时间是指电机从静止状态加速到额定转速所需的时间，减速时间是指电机从额定转速减速到静止状态所需的时间。

合适的加速、减速参数可以提高电机的工作效率和稳定性。

5.输入输出信号设置：变频器支持不同的输入输出信号，用户可以根据实际需求进行设置。

需要注意的是，不同的输入输出信号对应不同的功能，用户需要准确设置各个信号对应的功能。

6.故障保护参数设置：在变频器的使用过程中，可能会出现各种故障。

为了保护电机和变频器，我们需要设置相应的故障保护参数。

这些参数包括过载故障保护、过压故障保护、欠压故障保护等。

用户需要根据实际情况进行设置，以保障设备的安全运行。

7.通信参数设置：总结：AB753变频器参数设置包括基本参数设置、过载保护参数设置、PID 参数设置、加速、减速参数设置、输入输出信号设置、故障保护参数设置和通信参数设置。

用户需要根据实际应用需求和设备特性进行适当调整。

AB753变频器参数设置1.输出频率限制：在变频器的参数设置中，输出频率限制是一个重要参数。

通过设置输出频率限制，可以限制电机的最大输出频率，从而保护电机和其他相关设备。

一般情况下，输出频率限制应根据电机的额定频率来设置，确保在电机的额定工作范围内。

2.输入电压限制：输入电压限制是指变频器的输入电压范围。

根据工厂或现场的电源情况，需要设置合适的输入电压限制参数，以确保变频器可以正常工作和运行。

3.加速时间和减速时间：加速时间和减速时间是指电机从停止状态加速到稳定运行状态所需的时间。

设置合适的加速时间和减速时间参数可以确保电机平稳启动和停止，避免电机过快或过慢的启停过程对设备带来的影响。

4.输出电流限制：输出电流限制是指变频器输出电流的最大限制。

通过设置输出电流限制，可以保护电机免受过载和短路等故障的损害，并提供最佳的运行效果。

5.PID调节：PID调节是一种常用的电机调速控制策略。

通过设置PID调节参数，可以实现电机转速的闭环控制，从而提高电机调速的精确性和稳定性。

6.过流保护和过载保护：过流保护和过载保护是为了保护电机和相关设备免受过电流和过载等故障的损害。

通过设置合适的过流保护和过载保护参数，可以及时检测和响应故障，并采取相应的保护措施。

7.通信参数设置：AB753变频器通常具有与其他设备和控制系统进行通信的能力。

通过设置通信参数，可以实现变频器与其他设备的数据传输和控制，从而实现更高级别的自动化控制。

8.故障报警和保护设置：故障报警和保护设置是为了保护电机和变频器免受各种故障和意外情况的损害。

通过设置合适的故障报警和保护参数，可以及时检测故障并采取相应的保护措施，保证设备的安全性和可靠性。

总结起来，AB753变频器参数设置涉及到输出频率限制、输入电压限制、加速时间和减速时间、输出电流限制、PID调节、过流保护和过载保护、通信参数设置以及故障报警和保护设置等方面。

通过合理设置这些参数，可以确保电机的安全运行和最佳性能，提高生产效率和质量。

目录一、POWERFLEX 750 变频器面板简介 (3)1、人机接口模块（HIM）简介 (3)1.1、View 软键 (4)1.2、REF 软键 (4)1.3、EDIT 软键 (4)1.4、P AR# 软键 (4)1.5、状态屏幕下的语言切换软键 (4)1.6、启动和停止按键 (4)1.7、功能键 (4)1.8、文件夹按键 (5)2、复位到出场设置 (5)3、调整面板亮度 (7)4、设置时间 (8)5、备份参数/删除备份参数 (9)5.1、使用CopyCat功能 (9)5.2、创建CopyCat文档 (10)5.3、删除CopyCat文档 (11)6、带电拔插操作面板 (12)7、快速访问参数 (13)8、使用启动向导 (13)设置电机控制模式 (15)输入电机铭牌数据 (16)设置速度反馈装置 (18)设定速度限制 (20)方向测试、自整定和惯量测试 (20)组态速度参考和斜坡速率 (24)组态输入和输出 (25)二、POWERFLEX 750 变频器接线 (27)1、P OWER F LEX753典型接线图 (27)2、P OWER F LEX753主板内置I/O位置 (28)3、P OWER F LEX755典型接线图 (29)4、P OWER F LEX755主板内置I/O位置 (30)5、PF750系列变频器扩展I/O模拟量跳线 (31)6、PF750系列变频器端口的说明 (31)三、POWERFLEX 750 变频器参数 (32)1、PF750变频器常用参数简单说明 (32)1.1、PF750变频器常用参数（00号端口） (32)1.2、安全速度卡相关参数（Safe Speed Monitor） (34)1.3、双通道编码器反馈卡相关参数（Dual Encoder） (35)1.4、24VDC扩展I/O卡相关参数（I/O Module 24V） (35)1.5、13号端口PF755内置以太网参数 (35)1.6、14号端口PF750内置DeviceLogix (35)1.7、数字量输入组态举例 (35)1.8、数字量输出组态举例 (35)1.9、使用模拟量输入作为速度源组态举例 (36)四、POWERFLEX 750 变频器故障处理 (37)五、其他 (38)1、变频器相关参考资料 (38)附件一：POWERFLEX755变频器和POWERFLEX700变频器比较 (39)1.P OWER F LEX755和P OWER F LEX700电气性能比较 (39)2.P OWER F LEX755和P OWER F LEX700功能比较 (40)3.P OWER F LEX755和P OWER F LEX700外形尺寸比较 (40)4.P OWER F LEX755和P OWER F LEX700接线图的比较 (41)5.P OWER F LEX755和P OWER F LEX700参数的比较 (43)一、PowerFlex 750 变频器面板简介1、人机接口模块（HIM）简介下图显示了20-HIM-A6面板的按键。

I/O板卡中的P60模拟输入1值监视用550端口0：P260(模拟量输入0值)
255模拟输入类型主控板J4跳线设置成电流模式261模拟输入0上限20MA
262模拟输入0下限4MA
260模拟输入0值监视用
270模拟输出0值调节主控板模拟量输出，从270参数
开始调节
电机做自整定，电机与机械联轴器脱开，将P70修改为旋转调节，按面板绿色的启动键，电机开始旋转，注意人员安全，远
离设备
主控板
将启停连接到I/O板卡的数字量输入的第0位(P05 P0001 B01)
将速度源切换连接到I/O板卡的数字量输入的第1位
将故障复位连接到I/O板卡的数字量输入的第2位
修改跳线后，I/O板卡中的P45中的0位和1位显示对应值
改跳线，参见英文手册1-31
935 变频器状态1 07位故障 用08位正在运行可以及时试验，变频器停
止运行。
