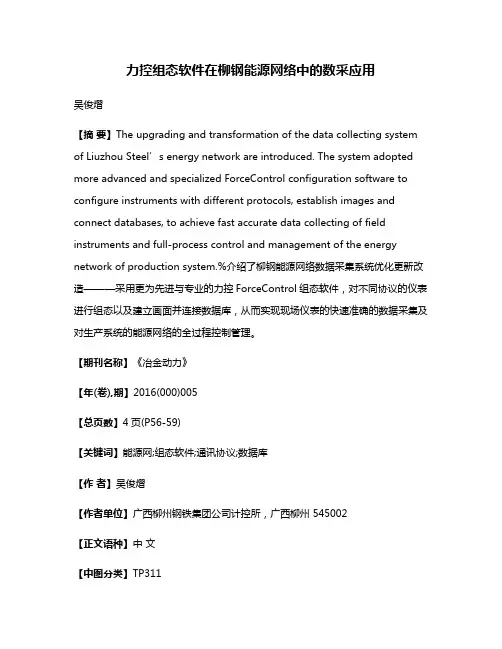

力控组态软件在柳钢能源网络中的数采应用吴俊熠【摘要】The upgrading and transformation of the data collecting system of Liuzhou Steel’s energy network are introduced. The system adopted more advanced and specialized ForceControl configuration software to configure instruments with different protocols, establish images and connect databases, to achieve fast accurate data collecting of field instruments and full-process control and management of the energy network of production system.%介绍了柳钢能源网络数据采集系统优化更新改造———采用更为先进与专业的力控ForceControl组态软件，对不同协议的仪表进行组态以及建立画面并连接数据库，从而实现现场仪表的快速准确的数据采集及对生产系统的能源网络的全过程控制管理。

【期刊名称】《冶金动力》【年(卷),期】2016(000)005【总页数】4页(P56-59)【关键词】能源网;组态软件;通讯协议;数据库【作者】吴俊熠【作者单位】广西柳州钢铁集团公司计控所，广西柳州 545002【正文语种】中文【中图分类】TP311柳钢能源网络数据的运行发布已经历了十多年的历程，通过网络发布全集团公司各分厂的生产运行及辅助系统的能源数据，以便更好的全方位的进行生产系统的控制管理和调度，越来越显现出它的重要性，成为现代自动化管理的重要手段。

然而，随着工业企业中自动化程度的不断提高，原先柳钢能源网络使用的组态软件亚控组态王KingView因为版本过低，很多接口与协议已经不满足于现阶段柳钢各分厂的能源数据采集及公司生产系统能源管理的需要。

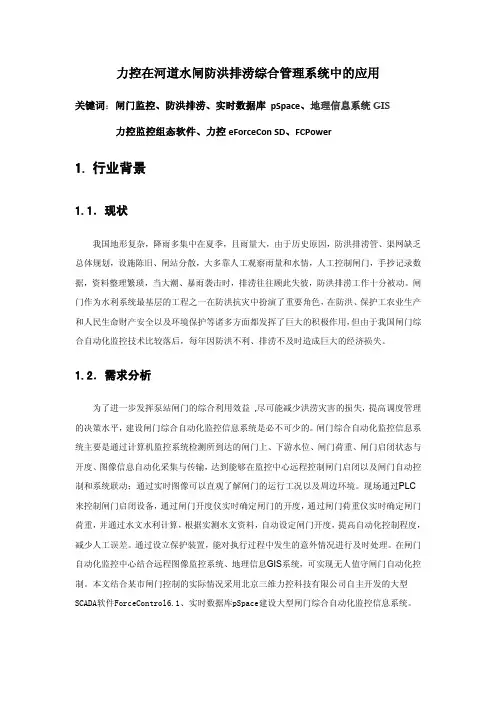

力控在河道水闸防洪排涝综合管理系统中的应用关键词：闸门监控、防洪排涝、实时数据库pSpace、地理信息系统GIS 力控监控组态软件、力控eForceCon SD、FCPower1.行业背景1.1．现状我国地形复杂，降雨多集中在夏季，且雨量大，由于历史原因，防洪排涝管、渠网缺乏总体规划，设施陈旧、闸站分散，大多靠人工观察雨量和水情，人工控制闸门，手抄记录数据，资料整理繁琐，当大潮、暴雨袭击时，排涝往往顾此失彼，防洪排涝工作十分被动。

闸门作为水利系统最基层的工程之一在防洪抗灾中扮演了重要角色，在防洪、保护工农业生产和人民生命财产安全以及环境保护等诸多方面都发挥了巨大的积极作用，但由于我国闸门综合自动化监控技术比较落后，每年因防洪不利、排涝不及时造成巨大的经济损失。

1.2．需求分析为了进一步发挥泵站闸门的综合利用效益,尽可能减少洪涝灾害的损失，提高调度管理的决策水平，建设闸门综合自动化监控信息系统是必不可少的。

闸门综合自动化监控信息系统主要是通过计算机监控系统检测所到达的闸门上、下游水位、闸门荷重、闸门启闭状态与开度、图像信息自动化采集与传输，达到能够在监控中心远程控制闸门启闭以及闸门自动控制和系统联动；通过实时图像可以直观了解闸门的运行工况以及周边环境。

现场通过PLC 来控制闸门启闭设备，通过闸门开度仪实时确定闸门的开度，通过闸门荷重仪实时确定闸门荷重，并通过水文水利计算，根据实测水文资料，自动设定闸门开度，提高自动化控制程度，减少人工误差。

通过设立保护装置，能对执行过程中发生的意外情况进行及时处理。

在闸门自动化监控中心结合远程图像监控系统、地理信息GIS系统，可实现无人值守闸门自动化控制。

本文结合某市闸门控制的实际情况采用北京三维力控科技有限公司自主开发的大型SCADA软件ForceControl6.1、实时数据库pSpace建设大型闸门综合自动化监控信息系统。

2.河道闸门综合管理系统方案设计2.1．方案设计简介结合该市的具体情况，本着安全可靠的设计原则采用分散控制、分层管理、集中调度的设计原则，该闸门综合自动化监控信息系统由三级网络组成，分为调度中心站、分中心站、闸门本地控制站。
