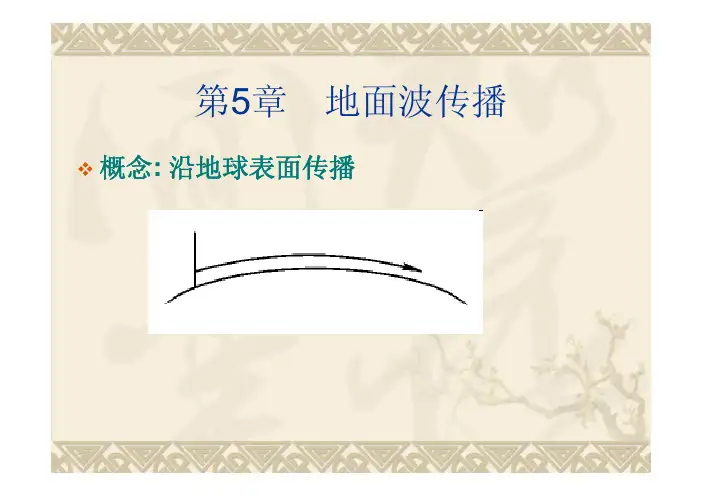

第5章地面波传播 概念: 沿地球表面传播出现情况：Z天线低架于地面上Z最大辐射方向沿地球表面Z频率：中、长波以下的频率特点：Z信号稳定，不受气象条件、昼夜及季节变化的影响Z受地面损耗大，发射功率大频率：中波、长波和超长波用途：地波导航、远程通信、广播地球表面电特性由于地面的性质、地貌、地物等情况都会影响电波传播，因此有必要了解地球表面与电磁现象有关的电特性。
地面对电波传播的影响情况与两个方面有关Z地面的不平坦性当地面起伏不平程度相对地波长很小时可看成光滑地面对于长波和中波（100m－10Km），除高山外均可看光滑地面Z地质的情况电磁特性：ε，σ，μ=μ0常用相对复介电常数来表示媒质的电特性地质导电性还是介电性的判断•良导体•电介质•半电介质：两者相差不大超短波短波中波长波甚长波•海水：中长波表为良导体、到微波才呈现介电特性•湿土和干土：长波以下呈良导体性，在短波以上呈介电性•岩石：都呈介电性地面波的传播特性地表具有半导电性质，电波被吸收绕射方式传播Z只有当波长超过障碍物或与障碍物相当时，才具有绕射作用。
所以只有中波、长波及以下频段端能够绕射到地表较远的地方。
不宜采用水平极化波Z水平极化衰减远大于垂直极化波前倾斜现象Z由于地面损耗造成电场向传播方向倾斜的一种现象地面波场分量边界条件：列翁托维奇近似：当满足列翁托维奇近似时，在2区的场满足：利用边界条件有：在空气中有：中、长波都满足其中：如果已知E 1x ，则其它分量都可求得422arctan (60)r ψελσ=+波前倾角：11101120060exp arctan 21exp 260601arctan arctan 021jk x z x r rr j E Ae e k j k C C j γγλσεπγφλσλσφεε−=−⎡⎤⎛⎞=⎢⎥⎜⎟+⎝⎠⎣⎦⎡⎤⎛⎞=+⎜⎟⎢⎥⎝⎠⎣⎦⎡⎤=−<⎢⎥+⎣⎦沿x 方向快衰减沿z 方向慢衰减，电导率越大衰减越小地面波传播特性总结Z宜采用垂直极化波，天线多采用直立天线形式Z波前倾斜现象，在地面上会出现垂直分量和水平分量 垂直分量远大于水平分量，地下水平分量远大于垂直分量当地面接收时，最好采用直立接收天线Z选用湿地附近接收如直立天线架设不便时，也可采用水平铺地接收Z此时选用εσ较小的干地为宜。
