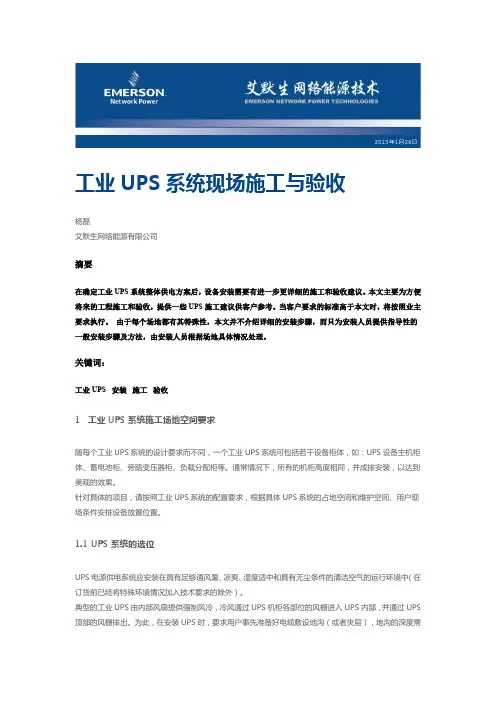

工业UPS系统现场施工与验收

杨磊

艾默生网络能源有限公司

摘要

在确定工业UPS系统整体供电方案后，设备安装需要有进一步更详细的施工和验收建议。本文主要为方便

将来的工程施工和验收，提供一些UPS施工建议供客户参考。当客户要求的标准高于本文时，将按照业主

要求执行。由于每个场地都有其特殊性，本文并不介绍详细的安装步骤，而只为安装人员提供指导性的

一般安装步骤及方法，由安装人员根据场地具体情况处理。

关键词：

工业UPS安装施工验收

1工业UPS系统施工场地空间要求

随每个工业UPS系统的设计要求而不同，一个工业UPS系统可包括若干设备柜体，如：UPS设备主机柜

体、蓄电池柜、旁路变压器柜、负载分配柜等。通常情况下，所有的机柜高度相同，并成排安装，以达到

美观的效果。

针对具体的项目，请按照工业UPS系统的配置要求，根据具体UPS系统的占地空间和维护空间、用户现

场条件安排设备放置位置。

1.1UPS系统的选位

UPS电源供电系统应安装在具有足够通风量、凉爽、湿度适中和具有无尘条件的清洁空气的运行环境中（在

订货前已经将特殊环境情况加入技术要求的除外）。

典型的工业UPS由内部风扇提供强制风冷，冷风通过UPS机柜各部位的风栅进入UPS内部，并通过UPS

顶部的风栅排出。为此，在安装UPS

时，要求用户事先准备好电缆敷设地沟（或者夹层），地沟的深度需

满足电缆敷设和转弯要求。如有必要，还应装排气扇，加速环境空气流通，在尘埃较多的环境中，应加装

空气过滤装置。一般的UPS所允许的温度范围为0-40°C之间，但当条件允许时，应将环境温度控制在35

°C以下。此外，在UPS运行的房间里不应存放易燃、易爆或具有腐蚀性的气体或液体。严禁将UPS安装

在具有金属导电性的尘埃的环境中，否则会导致产生短路故障。当然，也不宜将UPS安放在靠近热源的位

置上。

当电池柜（铅酸电池）安装在UPS附近时，最高可允许的环境温度由电池决定，而非由UPS决定。环境温度是影响电池容量及寿命的主要因素。铅酸免维护蓄电池的标准工作温度为20度，高于20度的环境温度，将缩短电池的寿命，低于20度将降低电池的容量。通常情况下，电池允许的环境温度为15-25度之间，电池所在的环境温度应保持恒定，远离热源及通风口。不管所配的UPS蓄电池组是否配有带温度补偿的充电器。为了确保电池组的使用寿命和有效容量，应该将电池房的温度控制在20°C-25°C之间。电池可安装在专用的电池柜内，电池柜应靠近UPS。如电池采用机架安装，或以别的方式安装在距离UPS较远的地方，应将电池开关尽量安装在靠近电池的地方，并尽可能保证走线距离最短。

机房UPS系统施工方案设计

UPS（Uninterruptible Power Supply）系统是一个为计算机机房和其他关键设备提供电源保护的设备。在机房中，UPS系统的作用是保证当电网停电或电压波动时，计算机和其它设备能够继续正常运行，以避免数据丢失和设备损坏。在进行UPS系统施工方案设计时，需要考虑以下几个方面。

1.选取合适的UPS设备：根据机房的电源负荷和设备数量，选择适合的UPS设备。常见的UPS设备有在线式UPS、线交互式UPS和脱机式UPS。在线式UPS能够提供最高的保护级别，但成本较高；线交互式UPS的保护级别较低，但成本相对较低；脱机式UPS的保护级别最低，并且切换时间较长。

2.良好的电源布线：对于机房UPS系统的施工，电源布线是至关重要的。保证UPS设备与计算机等设备的电源连接正确，并且电源线路稳定可靠。合理的布线可以减少电源线路的阻抗和电压损耗，提高UPS系统的运行效率。

3.合理的设备配备：根据机房的负载要求和运行环境，合理配置UPS设备。通常情况下，主要的设备包括UPS主机、蓄电池组、静态开关等。蓄电池组一般选用铅酸蓄电池或锂离子电池，要根据设备的持续电力供应需求和备用时间来选择合适的蓄电池组容量。

4.做好防雷接地工作：机房中的UPS系统施工方案设计需要考虑防雷接地。根据实际情况，合理设置地线，将UPS设备与地线连接，并确保接地电阻符合要求。如果机房位于高地区或雷电活跃地区，还可以考虑使用雷电保护装置。 5.实施维护计划：UPS系统施工方案设计完成后，必须建立健全的维护计划，并定期进行检查和维护。维护包括定期检查蓄电池状态、检查设备运行状况、清洁设备等。此外，还需要建立正确的操作规程，培训机房工作人员，以确保UPS系统的正常运行。

在实际施工中，还需要与工程师和供应商合作，确保UPS系统施工方案设计的有效实施。此外，需要遵守相关的法律法规和标准，例如电力监管机构的规定和国家电气安全标准。最后，机房UPS系统施工方案设计的成功实施，可以提高机房的稳定性和安全性，避免因电力故障导致的损失。

UPS系统调试施工方案指导

一、项目背景

UPS系统（Uninterruptible Power Supply，不间断电源系统）是一种备用式电源系统，以电池组为能源，通过整流器和逆变器等部件，将交流电转换为直流电储存，以供给负载使用。UPS系统具备对电压、频率波形的滤波和调整功能，能够保证负载设备在电网停电或电网电压波动时提供稳定的电源。

在UPS系统调试施工过程中，需要遵循严格的步骤和流程，确保系统能够安全、稳定地运行。

二、调试施工步骤

1.安全检查

在进行UPS系统调试施工前，必须对施工环境进行安全检查。排查潜在的危险和安全风险，确保施工人员的人身安全。

2.功率检测

根据负载设备的功率需求，进行功率检测。通常需要根据负载类型选择合适的UPS系统，以确保UPS系统的稳定性和可靠性。

3.安装UPS系统

根据设计图纸和设备安装说明书，进行UPS系统的安装。确保设备安装牢固，连接正确，电源线路和信号线路接地可靠。

4.电气连线 进行UPS系统与负载设备的电气连线。注意电源线路的正确连接，避免接线错误导致电流过载或设备损坏。

5.蓄电池安装

根据设备说明书，安装蓄电池组。检查电池组的电池极性，确保正负极连接正确。

6.软件调试

通过电脑软件，对UPS系统进行设置和调试。可根据负载需求设置过载点、电池电量报警等参数。确保UPS系统与负载设备的兼容性和稳定性。

7.系统测试

完成调试后，进行系统测试。检查UPS系统的各项功能是否正常，包括切换时间、切换方式、负载容量等。确保UPS系统能够在电网停电或电压波动时正常切换并供电。

8.整体验收

完成系统测试后，进行整体验收。检查UPS系统的整体性能和安全性，确保系统满足设计要求和负载设备的需求。

三、安全注意事项

1.在调试施工过程中，严禁随意触碰电气设备和裸露的电线，避免触电事故。

2.在进行电气连线时，应确保断电状态下进行，避免电击和设备损坏。

3.使用专用工具和设备进行调试施工，确保施工质量和安全性。 4.在调试施工中，严格遵守设备生产商的安装和调试说明，确保施工规范和合格。

监控系统UPS电源接入施工方案

一、项目背景

监控系统是现代化社会中不可或缺的重要设备，为了确保监控系统的稳定运行，UPS（不间断电源）是必不可少的配备。UPS电源接入是监控系统建设的重要环节之一，因此需要设计一套合理的施工方案，来保障UPS电源接入的安全和有效性。

二、施工准备

在进行UPS电源接入施工前，需要进行以下准备工作： - 勘察现场，了解电源线路走向和UPS接入位置； - 准备必要的电力工具和材料，如电缆、插座、接线端子等； - 确保施工人员具备相关电力施工资质和经验； - 制定详细的施工方案和安全措施。

三、施工步骤

1. 施工前准备

• 施工人员穿戴好工作服和安全防护用具；

• 施工前进行安全交底，确保各方明确任务和责任；

• 将UPS设备就位，确认接入位置和线路走向。

2. 电缆引入

• 根据勘察结果确定电缆引入的最佳路径，避免与其他设备干扰；

• 铺设保护管道或管线，防止电缆被损坏或受潮。

3. 电源接线

• 连接UPS电源输出端子与负载端设备的输入线路；

• 注意接线顺序和接线端子的正确连接，确保接地线等接线正确性。

4. 接地处理

• 进行接地处理，将UPS设备的接地线连接到地线系统；

• 测试接地系统的良好性能，确保接地安全可靠。

5. 系统验收

• 完成电缆引入、电源接线和接地处理后，进行系统验收；

• 检查UPS设备运行状态和输出电压稳定性，验证接入是否成功。 四、施工注意事项

• 施工过程中严格遵守电力安全操作规程，确保人身安全；

• 如果遇到特殊情况，如电缆故障或设备损坏，及时停工并报告相关人员处理；

• 施工结束后清理现场，确保设备和工具有序摆放，避免安全隐患。

五、结语

UPS电源接入是重要的监控系统建设环节，合理的施工方案能够确保电源供应的稳定性和可靠性，保障监控系统的正常运行。通过本文介绍的施工方案，希望能够帮助相关人员更好地进行UPS电源接入施工，提升监控系统的整体性能和可靠性。
