导线及电缆选择

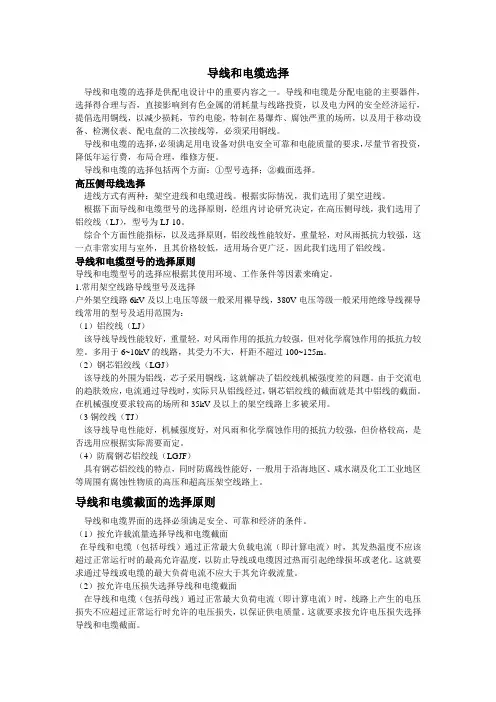

导线和电缆选择导线和电缆的选择是供配电设计中的重要内容之一。

导线和电缆是分配电能的主要器件，选择得合理与否，直接影响到有色金属的消耗量与线路投资，以及电力网的安全经济运行，提倡选用铜线，以减少损耗，节约电能，特制在易爆炸、腐蚀严重的场所，以及用于移动设备、检测仪表、配电盘的二次接线等，必须采用铜线。

导线和电缆的选择，必须满足用电设备对供电安全可靠和电能质量的要求，尽量节省投资，降低年运行费，布局合理，维修方便。

导线和电缆的选择包括两个方面：①型号选择；②截面选择。

高压侧母线选择进线方式有两种：架空进线和电缆进线。

根据实际情况，我们选用了架空进线。

根据下面导线和电缆型号的选择原则，经组内讨论研究决定，在高压侧母线，我们选用了铝绞线（LJ），型号为LJ-10。

综合个方面性能指标，以及选择原则，铝绞线性能较好，重量轻，对风雨抵抗力较强，这一点非常实用与室外，且其价格较低，适用场合更广泛，因此我们选用了铝绞线。

导线和电缆型号的选择原则导线和电缆型号的选择应根据其使用环境、工作条件等因素来确定。

1.常用架空线路导线型号及选择户外架空线路6kV及以上电压等级一般采用裸导线，380V电压等级一般采用绝缘导线裸导线常用的型号及适用范围为：（1）铝绞线（LJ）该导线导线性能较好，重量轻，对风雨作用的抵抗力较强，但对化学腐蚀作用的抵抗力较差。

多用于6~10kV的线路，其受力不大，杆距不超过100~125m。

（2）钢芯铝绞线（LGJ）该导线的外围为铝线，芯子采用铜线，这就解决了铝绞线机械强度差的问题。

由于交流电的趋肤效应，电流通过导线时，实际只从铝线经过，钢芯铝绞线的截面就是其中铝线的截面。

在机械强度要求较高的场所和35kV及以上的架空线路上多被采用。

（3铜绞线（TJ）该导线导电性能好，机械强度好，对风雨和化学腐蚀作用的抵抗力较强，但价格较高，是否选用应根据实际需要而定。

（4）防腐钢芯铝绞线（LGJF）具有钢芯铝绞线的特点，同时防腐线性能好，一般用于沿海地区、咸水湖及化工工业地区等周围有腐蚀性物质的高压和超高压架空线路上。

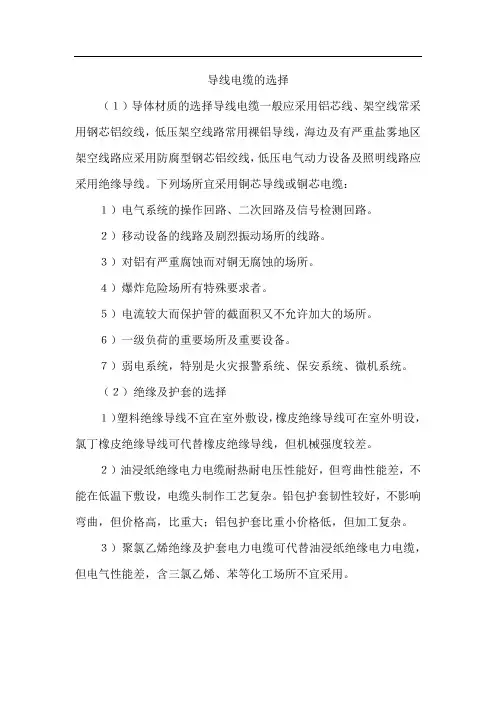

导线电缆的选择（１）导体材质的选择导线电缆一般应采用铝芯线、架空线常采用钢芯铝绞线，低压架空线路常用裸铝导线，海边及有严重盐雾地区架空线路应采用防腐型钢芯铝绞线，低压电气动力设备及照明线路应采用绝缘导线。

下列场所宜采用铜芯导线或铜芯电缆：１）电气系统的操作回路、二次回路及信号检测回路。

２）移动设备的线路及剧烈振动场所的线路。

３）对铝有严重腐蚀而对铜无腐蚀的场所。

４）爆炸危险场所有特殊要求者。

５）电流较大而保护管的截面积又不允许加大的场所。

６）一级负荷的重要场所及重要设备。

７）弱电系统，特别是火灾报警系统、保安系统、微机系统。

（２）绝缘及护套的选择１）塑料绝缘导线不宜在室外敷设，橡皮绝缘导线可在室外明设，氯丁橡皮绝缘导线可代替橡皮绝缘导线，但机械强度较差。

２）油浸纸绝缘电力电缆耐热耐电压性能好，但弯曲性能差，不能在低温下敷设，电缆头制作工艺复杂。

铅包护套韧性较好，不影响弯曲，但价格高，比重大；铝包护套比重小价格低，但加工复杂。

３）聚氯乙烯绝缘及护套电力电缆可代替油浸纸绝缘电力电缆，但电气性能差，含三氯乙烯、苯等化工场所不宜采用。

４）橡皮绝缘电缆适用了气候严寒地区和水平高差大或垂直敷设的场所，主要用于移动设备，但耐油性差、耐热性差。

５）交联聚氯乙烯绝缘聚氯乙烯护套电力电缆性能好、重量轻、电缆头制作简单、敷设不受限制，但延燃性差、价格较贵。

（３）外护层及铠装的选择在大型建筑物、构筑物附近、土壤可能发生位移的地段直埋电缆时，应选用能承受机械外力的钢丝铠装电缆，各种电缆外护层及铠装的适用敷设场所见下表。

注：１、“√”表示适用；“○”表示外被层为玻璃纤维时适用，无标记者不推荐采用。

２、裸金属护套一级防腐外护层由沥青复合物加聚氯乙烯护套组成。

３、铠装一级防腐外护层由衬垫层、铠装层和外被层组成。

衬垫层由两个沥青复合物、聚氯乙烯带和浸渍皱纸带的防水组合层组成。

外被层由沥青复合物、浸渍电缆麻（或浸渍玻璃纤维）和防止粘合的涂料组成。

导线和电缆截面的选择导线和电缆截面的选择各级电压电力线路输送容量及距离的大致范围额定电压(KV) 输送功率(KW) 输送距离(Km)0.22 50以下0.15以下0.38 100以下0.6以下10 200—2000 6-2035 2000-10000 35-5063 10000-20000 60-100一.根据设计经验,选择导线和电缆截面⒈10KV及以下高压线路及低压动力线路①按发热条件来选择截面;②校验电压损耗;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;2.低压照明线路①按电压损耗条件选择截面;②校验发热条件;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;3.对长距离大电流及35KV以上的高压线路①按经济电流密度选择经济截面;②校验电压损耗;③校验发热条件; ④校验机械强度;⑤对于绝缘导线和电缆还应满足工作电压的要求; 二.选择导线和电缆的条件说明 1. 发热条件①三相系统相线截面的选择导线和电缆(包括母线)在通过正常最大负荷电流即计算电流时产生的发热温度,不应超过其正常运行时的最高允许温度。

按发热条件选择三相系统中的相线截面时,应使其允许载流量I al 不小于通过相线的计算电流I 30,即:I al ≥I 30 其中I 30=ϕUCOS P 3P —负载功率(W) U —负载线电压(V) ϕCOS --负载功率因率如果导线敷设地点的环境温度与导线允许载流量所采用的环境温度不同时,则导线的允许载流量应乘以温度校正系数。

（即I al *K θ）K θ=θθθθ-'-al alalθ--导线额定负荷时的最高允许温度； 0θ--导线的允许载流量所采用的环境温度；'0θ--导线敷设地点实际的环境温度；在室外，环境温度一般取当地最热月平均最高气温； 在室内，环境温度一般取当地最热月平均最高气温加5℃；对土中直埋的电缆，取当地最热月地下0.8—1m的土壤平均温度,亦可近似地取当地最热月平均气温;附表一:导体在正常和短路时的最高允许温度及热稳定系数②中性线和保护线截面的选择A. 中性线(N线)截面的选择一般三相四线制线路的中性线截面A0,应不小于相线截面Aϕ的50%,即A0≥0.5 Aϕ对于由三相四线线路引出的两相三线线路和单相线路,由于其中性线电流与相线电流相等,因此它们的中性线截面A0应与相线截面Aϕ相同,即A0=AϕB.保护线(PE线)截面的选择根据短路热稳定的要求,保护线(PE线)截面A PE,按GB50054-95《低压配电设计规范》规定:(1)当Aϕ≤16mm^2时A PE≥Aϕ(2)当16mm^2< Aϕ≤35mm^2时 A PE≥16mm^2(3)当Aϕ>35mm^2时 A PE≥0.5 Aϕ★通信行业要求: A PE=35mm^2C.保护中性线(PEN线)截面的选择保护中性线兼有保护线和中性线的双重功能,因此其截面选择应同时满足上述保护线和中性线的要求,取其中的最大值。

电线电缆选用根本原则一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。

1.电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及平安性；例如，依据用途的不同，可选用电力电缆、架空绝缘电缆、操纵电缆等；依据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；依据平安性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

2.电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

依据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按同意电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和同意电压损失；而高压架空线路，还应验算其机械强度。

假设用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表说明：1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

2.本表计算容量是以三相380V、Cos申=0.85为基准，假设单相220V、Cos申=0.85，容量则应x1/3o3.当环境温度较高或采纳明敷方法等，其平安载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2〜3个规格。

4.本表聚氯乙烯绝缘电线按单根架空敷设方法计算，假设为穿管或多根敷设，则应选用大2〜3个规格。

5以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

二、电线电缆的使用特性产品使用特性详见具体产品目录。

三、电线电缆的运输和保管1.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5°C左右及以下），扔、摔电缆将有可能导致绝缘、护套开裂。

导线及电缆截面选择在电气工程中，导线及电缆的截面选择是非常重要的一项任务。

适宜的导线及电缆截面可以确保电流传输的平安和可靠，同时还可以减少能量损耗和本钱开支。

本文将介绍导线及电缆截面选择的相关知识和方法。

1. 电流载荷导线及电缆截面选择的首要考虑因素是电流载荷。

根据电路的要求，我们需要确定导线或电缆可以承受的最大电流。

一般来说，电流载荷可以通过计算得到，但也可以通过实际测试来确定。

在确定电流载荷后，我们可以根据一定的平安系数选择适宜的导线或电缆截面。

2. 电压降电压降是指电流在导线或电缆中流动时，电压沿着导线或电缆长度方向的降低量。

电压降与导线或电缆的电阻有关，电阻越大，电压降越大。

在导线及电缆截面选择时，我们需要考虑电压降是否满足电路要求。

通常情况下，电压降应该控制在一定的范围内，以确保电路正常工作，同时防止能量损耗。

3. 导线或电缆材料导线或电缆的材料也是选择截面的重要考虑因素之一。

常见的导线或电缆材料包括铜和铝。

铜具有良好的导电性能和机械强度，但价格较高。

铝的导电性能略低于铜，但价格较低。

在选择导线或电缆截面时，我们需要根据不同的要求和预算，选择适宜的导线或电缆材料。

4. 环境条件不同的环境条件对导线及电缆截面选择也有一定影响。

例如，高温环境下，导线或电缆的温度可能会升高，因此需要选择能够承受高温的导线或电缆截面。

同样，潮湿环境下，我们需要选择能够耐潮湿的导线或电缆。

因此，在选择导线或电缆截面时，我们需要充分考虑环境条件，以确保其可靠性和平安性。

5. 系统的经济性在导线及电缆截面选择时，还需要考虑整个系统的经济性。

换句话说，我们需要找到既能满足电流载荷和电压降要求，又能有效降低本钱的截面选择。

在此过程中，我们可以通过比拟不同截面的价格和性能来做出决策。

6. 截面选择方法导线及电缆截面选择的方法主要有经验法和计算法。

经验法是根据以往的经验和类似案例来选择导线或电缆截面。

这种方法简单直观，但可能不是最优的选择。

导线与电缆的选择一、导线的种类（一）导线的分类传统的导线分单股线和各类电缆。

单股导线分硬线（如BV）、软线（如BVR），前者护套内只有一根铜芯，后者至少有7股或更多。

还有一些特型导线，如耐高温的阻燃线，通讯等使用的双绞线等。

电缆种类繁多，根据不同使用环境可以有众多的选择。

如不同芯数的电缆、屏蔽/非屏蔽电缆、普通/高柔性电缆、圆电缆/扁平电缆、普通强度/高强度电缆等，按用途有海底电缆、电力电缆、架空电缆、通讯电缆、橡套电缆、矿用电缆等等。

图1-1：单股导线图1-2：电缆（二）导线的常用规格购买电缆、电线时，整捆一般都应是100米的整数倍。

设备上使用的导线常用规格：0.5、0.75、1.0、1.5、2.5、4.0、6.0、10、16、25、50、70，95，120，150平方毫米。

二、导线、电缆的载流量导线、电缆的载流量计算实际上是在考核散热条件，由于护套形式不同，即使同样截面的导线载流量也有差异，但差别不是很大。

我们可以用如下的方法近似计算。

一汽传统的算法——可以按照6A/平方毫米计算。

但这个算法曾经误导了一代人，导线16平方毫米以下，这样估算至少不会出问题，大过这个截面积，就有重大问题了。

正确的估算方法是：对铜导体，我们用统计的方法，得到一个近似的计算方法。

由于我们工作中初步估算载流量的情况很多，在没有条件查阅手册的情况下，我们可以忽略绝缘介质的影响，大致计算出载流量：1、误差不超过20%的算法：载流量=导体截面积的平方根*21（安培）2、误差不超过10%的算法：（1）50平方毫米（含）以下：最大载流量=导体截面积的平方根*23（安培）（2）50平方毫米以上：最大载流量=导体截面积的平方根*19（安培）例1-1：95mm2的导线或电缆，载流量是多少？解：按10%的精度估算方法，近似按100mm2估算：载流量=10X19=190（A）。

可以看到，如果按每平方毫米6A计算，将是600A，如果把95m2的电缆用在600A的设备上，将可能导致起火事故。

低压电力电缆和绝缘导线的选择叶道仁编二〇一三年十月低压电力电缆和绝缘导线的选择首先必须知道什么叫做低压电力电缆和导线？凡是耐压1000V以下的电力电缆和绝缘导线都称为低压电力电缆和导线。

在国民经济中应用十分广泛。

一，低压电力电缆和绝缘导线的类型选择：1,电力电缆和导线的类型选择：(1)电力电缆和绝缘导线的芯线材料：一般采用良导体钢、铝、合金铝、铜等金属材料，特殊的导线采用银、金贵重金属。

电力电缆和导线多般采用铝、合金铝、铜做芯线。

(2)电力电缆和绝缘导线的绝缘材料：一般采用电缆纸、橡胶、聚氯乙烯塑料、聚乙烯塑料、交联聚乙烯。

电力电缆和导线的绝缘材料决定电力电缆和导线的芯线最高容许温度，也就是确定电力电缆和导线载流量的因素之二,电力电缆截面和绝缘导线截面的选择方法一般有四种方法，分叙如下：1、按发热条件选择绝缘导线和电缆截面：应使导线的计算电流Ijs不大于允许载流量（允式中：ηd—电动机的额定效率；Cosφ—电动机的功率因素：U e—电动机的额定电压，kV;P ed—电动机的额定功率，kW。

t —短路持续时间（S）。

5000A，甚至更大的电流，年最大负荷小时数高时，应按经济电流密度选择电缆和导体截面。

按经济电流密度选择电缆和导体的截面时，通常大于按正常载流量所选的截面，因此按经济电流密度选择电缆和导体的选择增大切面，而增加的初期投资一般仅需2～4年即可收回，但总投资费用支出会降低的。

当应用容许发热条件或经济电流密度选择了电缆和导线的截面后，再用电压损失法来校验截面,计算出的电缆电压损失不超出有关规定，则是两个条件都均能满足要求。

电力电缆还需校验电缆芯线在供电系统短路时的热稳定性，它能满足热稳定要求，那就是我们所选择的电缆和导线截面合理和正确。

经验之谈：用来校审图纸。

电缆：年最大负荷小时数3000小时以内铝电缆1.92A/mm2；铜电缆2.5A/mm2。

3000～5000小时铝电缆1.73A/mm2；铜电缆2.25A/mm2。
