导线和电缆选择

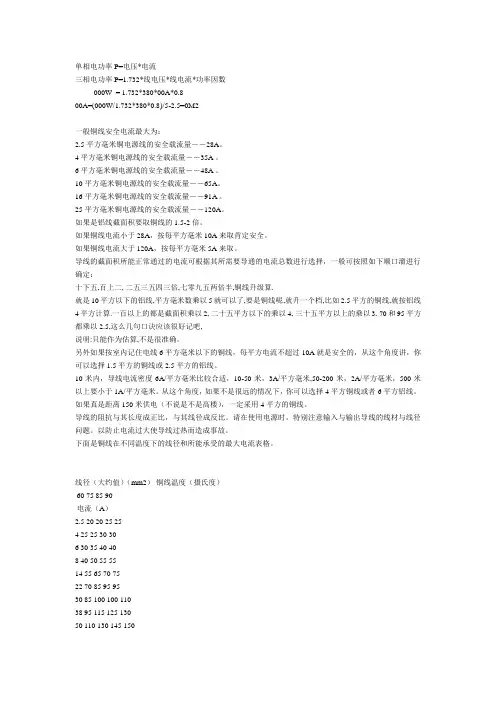

单相电功率P=电压*电流三相电功率P=1.732*线电压*线电流*功率因数000W = 1.732*380*00A*0.800A=(000W/1.732*380*0.8)/5-2.5=0M2一般铜线安全电流最大为：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线截面积要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

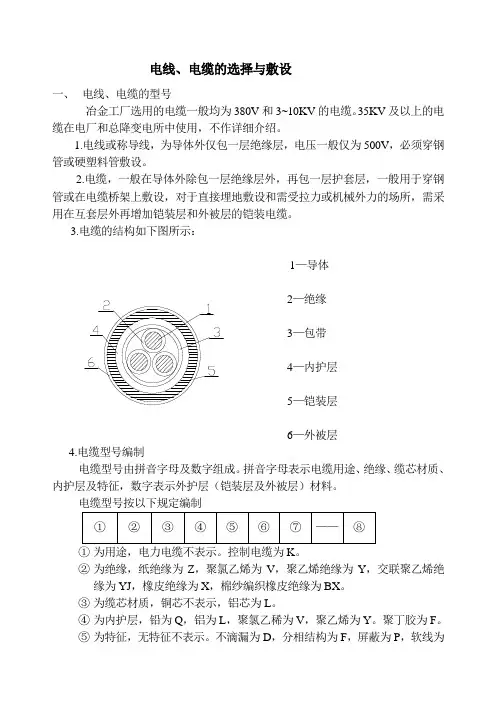

电线、电缆的选择与敷设一、电线、电缆的型号冶金工厂选用的电缆一般均为380V和3~10KV的电缆。

35KV及以上的电缆在电厂和总降变电所中使用，不作详细介绍。

1.电线或称导线，为导体外仅包一层绝缘层，电压一般仅为500V，必须穿钢管或硬塑料管敷设。

2.电缆，一般在导体外除包一层绝缘层外，再包一层护套层，一般用于穿钢管或在电缆桥架上敷设，对于直接埋地敷设和需受拉力或机械外力的场所，需采内护层及特征，数字表示外护层（铠装层及外被层）材料。

电缆型号按以下规定编制①为用途，电力电缆不表示。

控制电缆为K。

②为绝缘，纸绝缘为Z，聚氯乙烯为V，聚乙烯绝缘为Y，交联聚乙烯绝缘为YJ，橡皮绝缘为X，棉纱编织橡皮绝缘为BX。

③为缆芯材质，铜芯不表示，铝芯为L。

④为内护层，铅为Q，铝为L，聚氯乙稀为V，聚乙烯为Y。

聚丁胶为F。

⑤为特征，无特征不表示。

不滴漏为D，分相结构为F，屏蔽为P，软线为R。

⑥为铠装层，以数字0～4表示，数字含义见表1。

⑦为外被层，以数字0～4表示，数字含义见表1。

⑧为电压，以数字表示，单位为KV或V。

表，1外护层（铠装层及外被层）数字含义例1.“YJV32-26/35”，表示铜芯交联聚乙烯绝缘（内护层为聚氯乙稀）细园钢丝铠装聚氯乙稀护套电力电缆例2.KVV-500，表示控制电缆，聚氯乙稀绝缘（内护层为聚氯乙烯）控制电缆附注：有时在电缆型号的前面加注ZR，NF或在型号后面加注FR等字母的意义为：ZR—阻燃NF—防火FR—阻燃二、电缆型号选择1.缆芯材质选择目前一般都采用铜芯电缆，铝芯电缆已很少采用。

2.绝缘及内护层选择a..高压电力电缆一般选用交联聚乙烯护套电缆（YJV）电压在6KV以下时亦可选用聚氯乙烯绝缘聚氯乙烯护套电缆（VV）。

b.低压电缆一般选用YJV和VV。

c.控制电缆一般选用聚氯乙稀绝缘聚氯乙烯护套控制电缆（KVV）。

d.弱电回路用的控制电缆，需抑制感应干扰时，宜选用有金属屏蔽层的控制电缆，当电磁感应干扰是显著时，可选用缆芯为对绞型控制电缆。

电线电缆选用根本原则一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。

1.电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及平安性；例如，依据用途的不同，可选用电力电缆、架空绝缘电缆、操纵电缆等；依据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；依据平安性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

2.电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

依据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按同意电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和同意电压损失；而高压架空线路，还应验算其机械强度。

假设用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表说明：1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

2.本表计算容量是以三相380V、Cos申=0.85为基准，假设单相220V、Cos申=0.85，容量则应x1/3o3.当环境温度较高或采纳明敷方法等，其平安载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2〜3个规格。

4.本表聚氯乙烯绝缘电线按单根架空敷设方法计算，假设为穿管或多根敷设，则应选用大2〜3个规格。

5以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

二、电线电缆的使用特性产品使用特性详见具体产品目录。

三、电线电缆的运输和保管1.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5°C左右及以下），扔、摔电缆将有可能导致绝缘、护套开裂。

导线及电缆截面选择在电气工程中，导线及电缆的截面选择是非常重要的一项任务。

适宜的导线及电缆截面可以确保电流传输的平安和可靠，同时还可以减少能量损耗和本钱开支。

本文将介绍导线及电缆截面选择的相关知识和方法。

1. 电流载荷导线及电缆截面选择的首要考虑因素是电流载荷。

根据电路的要求，我们需要确定导线或电缆可以承受的最大电流。

一般来说，电流载荷可以通过计算得到，但也可以通过实际测试来确定。

在确定电流载荷后，我们可以根据一定的平安系数选择适宜的导线或电缆截面。

2. 电压降电压降是指电流在导线或电缆中流动时，电压沿着导线或电缆长度方向的降低量。

电压降与导线或电缆的电阻有关，电阻越大，电压降越大。

在导线及电缆截面选择时，我们需要考虑电压降是否满足电路要求。

通常情况下，电压降应该控制在一定的范围内，以确保电路正常工作，同时防止能量损耗。

3. 导线或电缆材料导线或电缆的材料也是选择截面的重要考虑因素之一。

常见的导线或电缆材料包括铜和铝。

铜具有良好的导电性能和机械强度，但价格较高。

铝的导电性能略低于铜，但价格较低。

在选择导线或电缆截面时，我们需要根据不同的要求和预算，选择适宜的导线或电缆材料。

4. 环境条件不同的环境条件对导线及电缆截面选择也有一定影响。

例如，高温环境下，导线或电缆的温度可能会升高，因此需要选择能够承受高温的导线或电缆截面。

同样，潮湿环境下，我们需要选择能够耐潮湿的导线或电缆。

因此，在选择导线或电缆截面时，我们需要充分考虑环境条件，以确保其可靠性和平安性。

5. 系统的经济性在导线及电缆截面选择时，还需要考虑整个系统的经济性。

换句话说，我们需要找到既能满足电流载荷和电压降要求，又能有效降低本钱的截面选择。

在此过程中，我们可以通过比拟不同截面的价格和性能来做出决策。

6. 截面选择方法导线及电缆截面选择的方法主要有经验法和计算法。

经验法是根据以往的经验和类似案例来选择导线或电缆截面。

这种方法简单直观，但可能不是最优的选择。

1、看线径速算常用铜铝芯绝缘导线截面积：①、导线截面积判定，先定股数和线径。

②、铜铝导线单股芯，一个多点一平方，不足个半一点五，不足二个二点五，两个多点四平方，不足三个六平方。

③、多股绞线七股绞，再看单股径大小，不足个半十平方，一个半多粗十六，两个多粗二十五，两个半粗三十五。

④、多股导线十九股，须看单股径多粗，一个半是三十五，不足两个是五十，两个多点是七十，两个半粗九十五。

⑤、多股导线三十七，单股线径先估出，两个粗的一百二，两个多的一百五。

2、数根数速判定BXH型橡皮花线截面积：①、花线截面判定法，数数铜线的根数。

②、一十六根零点五，二十四根点七五，③、三十二根一平方，一十九根一点五。

3、绝缘导线载流量速估算：①、绝缘铝线满载流，导线截面乘倍数。

②、二点五下乘以九，往上减一顺号走。

③、三十五乘三点五，双双成组减点五。

④、条件有变打折算，高温九折铜升级。

⑤、穿管根数二三四，八七六折满载流。

4、直埋聚氯乙烯绝缘电力电缆的载流量估算：①、直埋电缆载流量，主芯截面乘倍数。

②、铝芯四平方乘七，往上减一顺号走。

③、二十五乘三点五，三十五乘整数三。

④、五十七十二点五，双双成组减点五。

⑤、铜芯电缆载流量，铝芯载流一点三。

5、铝和铜矩形母线载流量速估算：①、铝排载流量估算，依厚系数来排宽。

②、厚三排宽乘以十，厚四排宽乘十二。

③、以上厚度每增一，系数增值亦为一。

④、母排二三四并列，分别八七六折算。

⑤、高温直流打九折，铜排再乘一点三。

⑥、铝排载流量估算，按厚截面乘系数：⑦、厚四截面积乘三，五六厚乘二点五；⑧、厚八二倍截面积，厚十以上一点八。

6、扁钢母线载流量速估算：①、扁钢母线载流量，厚三截面即载流。

②、厚度四五六及八，截面八七六五折。

③、扁钢直流载流量，截面乘以一点五。

7、油断路器合闸操作电缆缆芯截面积速算：①、电磁操动油开关，合闸电缆选截面：②、线圈电阻除安距，乘四乘九除以百。

8、仪用电压互感器二次回路导线截面速验算：①、仪用电压互感器，三相星接表维接；②、满足规程压降值，验算二次线截面：③、边相电流线长积，再乘系数便晓得。

导线与电缆的选择一、导线的种类（一）导线的分类传统的导线分单股线和各类电缆。

单股导线分硬线（如BV）、软线（如BVR），前者护套内只有一根铜芯，后者至少有7股或更多。

还有一些特型导线，如耐高温的阻燃线，通讯等使用的双绞线等。

电缆种类繁多，根据不同使用环境可以有众多的选择。

如不同芯数的电缆、屏蔽/非屏蔽电缆、普通/高柔性电缆、圆电缆/扁平电缆、普通强度/高强度电缆等，按用途有海底电缆、电力电缆、架空电缆、通讯电缆、橡套电缆、矿用电缆等等。

图1-1：单股导线图1-2：电缆（二）导线的常用规格购买电缆、电线时，整捆一般都应是100米的整数倍。

设备上使用的导线常用规格：0.5、0.75、1.0、1.5、2.5、4.0、6.0、10、16、25、50、70，95，120，150平方毫米。

二、导线、电缆的载流量导线、电缆的载流量计算实际上是在考核散热条件，由于护套形式不同，即使同样截面的导线载流量也有差异，但差别不是很大。

我们可以用如下的方法近似计算。

一汽传统的算法——可以按照6A/平方毫米计算。

但这个算法曾经误导了一代人，导线16平方毫米以下，这样估算至少不会出问题，大过这个截面积，就有重大问题了。

正确的估算方法是：对铜导体，我们用统计的方法，得到一个近似的计算方法。

由于我们工作中初步估算载流量的情况很多，在没有条件查阅手册的情况下，我们可以忽略绝缘介质的影响，大致计算出载流量：1、误差不超过20%的算法：载流量=导体截面积的平方根*21（安培）2、误差不超过10%的算法：（1）50平方毫米（含）以下：最大载流量=导体截面积的平方根*23（安培）（2）50平方毫米以上：最大载流量=导体截面积的平方根*19（安培）例1-1：95mm2的导线或电缆，载流量是多少？解：按10%的精度估算方法，近似按100mm2估算：载流量=10X19=190（A）。

可以看到，如果按每平方毫米6A计算，将是600A，如果把95m2的电缆用在600A的设备上，将可能导致起火事故。

低压电力电缆和绝缘导线的选择叶道仁编二〇一三年十月低压电力电缆和绝缘导线的选择首先必须知道什么叫做低压电力电缆和导线？凡是耐压1000V以下的电力电缆和绝缘导线都称为低压电力电缆和导线。

在国民经济中应用十分广泛。

一，低压电力电缆和绝缘导线的类型选择：1,电力电缆和导线的类型选择：(1)电力电缆和绝缘导线的芯线材料：一般采用良导体钢、铝、合金铝、铜等金属材料，特殊的导线采用银、金贵重金属。

电力电缆和导线多般采用铝、合金铝、铜做芯线。

(2)电力电缆和绝缘导线的绝缘材料：一般采用电缆纸、橡胶、聚氯乙烯塑料、聚乙烯塑料、交联聚乙烯。

电力电缆和导线的绝缘材料决定电力电缆和导线的芯线最高容许温度，也就是确定电力电缆和导线载流量的因素之二,电力电缆截面和绝缘导线截面的选择方法一般有四种方法，分叙如下：1、按发热条件选择绝缘导线和电缆截面：应使导线的计算电流Ijs不大于允许载流量（允式中：ηd—电动机的额定效率；Cosφ—电动机的功率因素：U e—电动机的额定电压，kV;P ed—电动机的额定功率，kW。

t —短路持续时间（S）。

5000A，甚至更大的电流，年最大负荷小时数高时，应按经济电流密度选择电缆和导体截面。

按经济电流密度选择电缆和导体的截面时，通常大于按正常载流量所选的截面，因此按经济电流密度选择电缆和导体的选择增大切面，而增加的初期投资一般仅需2～4年即可收回，但总投资费用支出会降低的。

当应用容许发热条件或经济电流密度选择了电缆和导线的截面后，再用电压损失法来校验截面,计算出的电缆电压损失不超出有关规定，则是两个条件都均能满足要求。

电力电缆还需校验电缆芯线在供电系统短路时的热稳定性，它能满足热稳定要求，那就是我们所选择的电缆和导线截面合理和正确。

经验之谈：用来校审图纸。

电缆：年最大负荷小时数3000小时以内铝电缆1.92A/mm2；铜电缆2.5A/mm2。

3000～5000小时铝电缆1.73A/mm2；铜电缆2.25A/mm2。

导线电缆的选择（１）导体材质的选择导线电缆一般应采用铝芯线、架空线常采用钢芯铝绞线，低压架空线路常用裸铝导线，海边及有严重盐雾地区架空线路应采用防腐型钢芯铝绞线，低压电气动力设备及照明线路应采用绝缘导线。

下列场所宜采用铜芯导线或铜芯电缆：１）电气系统的操作回路、二次回路及信号检测回路。

２）移动设备的线路及剧烈振动场所的线路。

３）对铝有严重腐蚀而对铜无腐蚀的场所。

４）爆炸危险场所有特殊要求者。

５）电流较大而保护管的截面积又不允许加大的场所。

６）一级负荷的重要场所及重要设备。

７）弱电系统，特别是火灾报警系统、保安系统、微机系统。

（２）绝缘及护套的选择１）塑料绝缘导线不宜在室外敷设，橡皮绝缘导线可在室外明设，氯丁橡皮绝缘导线可代替橡皮绝缘导线，但机械强度较差。

２）油浸纸绝缘电力电缆耐热耐电压性能好，但弯曲性能差，不能在低温下敷设，电缆头制作工艺复杂。

铅包护套韧性较好，不影响弯曲，但价格高，比重大；铝包护套比重小价格低，但加工复杂。

３）聚氯乙烯绝缘及护套电力电缆可代替油浸纸绝缘电力电缆，但电气性能差，含三氯乙烯、苯等化工场所不宜采用。

４）橡皮绝缘电缆适用了气候严寒地区和水平高差大或垂直敷设的场所，主要用于移动设备，但耐油性差、耐热性差。

５）交联聚氯乙烯绝缘聚氯乙烯护套电力电缆性能好、重量轻、电缆头制作简单、敷设不受限制，但延燃性差、价格较贵。

（３）外护层及铠装的选择在大型建筑物、构筑物附近、土壤可能发生位移的地段直埋电缆时，应选用能承受机械外力的钢丝铠装电缆，各种电缆外护层及铠装的适用敷设场所见下表。

注：１、“√”表示适用；“○”表示外被层为玻璃纤维时适用，无标记者不推荐采用。

２、裸金属护套一级防腐外护层由沥青复合物加聚氯乙烯护套组成。

３、铠装一级防腐外护层由衬垫层、铠装层和外被层组成。

衬垫层由两个沥青复合物、聚氯乙烯带和浸渍皱纸带的防水组合层组成。

外被层由沥青复合物、浸渍电缆麻（或浸渍玻璃纤维）和防止粘合的涂料组成。

在工程施工中，选择合适的电线电缆是非常重要的。

电线电缆作为电路的传输介质，其质量的好坏直接影响到工程的质量和安全。

那么，在工程施工中，如何选择合适的电线电缆呢？以下是一些建议。

一、根据用途选择电线电缆电线电缆按用途可以分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。

在工程施工中，应根据实际需求选择合适的电线电缆。

例如，对于电力传输和分配，应选择电力电缆；对于控制信号传输，应选择控制电缆。

二、根据环境选择电线电缆不同的环境条件对电线电缆的要求也不同。

在潮湿、高温、有腐蚀性气体等恶劣环境下，应选择耐潮湿、耐高温、抗腐蚀的电线电缆。

例如，对于潮湿的环境，应选择聚氯乙烯绝缘电线；对于高温环境，应选择耐热电线。

三、根据电压等级选择电线电缆电线电缆的电压等级分为低压、中压、高压等。

在工程施工中，应根据电路的电压等级选择合适的电线电缆。

例如，对于家庭用电，应选择低压电线；对于电力系统，应选择中压或高压电缆。

四、根据截面面积选择电线电缆电线电缆的截面面积与电流承载能力有关。

在工程施工中，应根据电路的负载电流选择合适的电线电缆截面面积。

例如，对于一般的照明电路，应选择截面面积为1.5mm²的电线电缆；对于大功率电器，应选择截面面积为2.5mm²或以上的电线电缆。

五、选择正规厂家产品在工程施工中，应选择正规厂家生产的电线电缆。

正规厂家的产品具有质量保证，安全性能好。

在购买时，应查看产品的生产许可证、质量保证书等相关证件，确保购买的产品符合国家标准。

六、考虑施工方便性在工程施工中，电线电缆的施工方便性也是一个重要的考虑因素。

例如，对于不便于布线的场所，应选择柔性强、易弯曲的电线电缆。

此外，还应考虑电线电缆的敷设方式，如架空、直埋、管道等。

总之，在工程施工中，选择合适的电线电缆需要考虑多个因素，包括用途、环境、电压等级、截面面积、厂家信誉和施工方便性等。

只有选择了合适的电线电缆，才能保证工程的质量和安全。
