机械零部件测绘_作者_蒋继红_学习情境二_测绘轴套类零件

学 期 授 课 计 划 表

序号 学 习 情 境 名 称

（含讲堂课、造型课、测绘课、课外作业等） 时数 备 注

（作业）

一 学习单元一．简单零件的绘制与造型

引用案例：楔键、旋钮、十字接头

1 一．认识机械零部件及机械图样

二．机械制图国家标准的一般规定

三．常用绘图工具介绍 2 字体、图线

2 四．几何作图 2 圆弧连接

3 五．平面图形的绘制 2 零件平面图

4 六．零件的三视图 2 三视图

5 简单零件木模测绘A4 （1∶1） 2 绘制简单零件

6 七．基本体 1．基本体的投影 2 基本体投影

7 七．基本体 2．截交及相贯 2 截交及相贯

8 七．基本体 3．形体分析 4．读简单零件图 2 形体分析与读图

9 八．CAXA实体设计软件基本造型（一） 2 CAXA造型

10 八．CAXA实体设计软件基本造型（二） 2 CAXA造型

二 学习单元二．轴套类零件的造型与测绘

引用案例：套圈、铣刀头轴、齿轮减速器从动轴

1 案例一：套圈

一．零件分类

二．剖视图的概念和种类 2 剖视图

2 三．轴套类零件的视图表达

四．零件的表面结构(表面粗糙度) 2 标注粗糙度

3 五．尺寸公差

六．形状和位置公差 2 公差/形位公差

4 案例二：铣刀头轴

一．断面图、局部放大图 2 断面图等

5 二．轴套类零件上常见结构（螺纹等工艺结构） 2 螺纹

6 三．读轴套类零件图 2 读轴套类零件图

7 案例三：从动轴

一．零件测绘的方法与步骤

二．测绘从动轴 2 测绘轴

8 三．轴类零件CAXA造型(一) 2 轴造型

9 三．轴类零件CAXA造型（二） 2 轴造型 三 学习单元三．盘盖类零件的造型与测绘

引用案例：端盖、轴承盖、泵盖等

1 案例一：盘盖类零件组

一．剖切面的种类(一) 2 剖视图

2 一．剖切面的种类(二) 2 剖视图

3 案例二：端盖

一．剖视的的规定画法

第 6 章 典型零件的测绘

虽然零件的形状结构多种多样，加工方法各不相同，但零件之间有许多共同之处。根据

零件的作用、主要结构形状以及在视图表达方法的共同特点和一定的规律性，将零件分为轴

套类零件、盘盖类零件、叉架类零件和箱体类零件四大类，这四大类零件常称为典型零件。

本章将重点介绍典型零件的作用和结构分析、视图表达方法的选择、零件测绘方法和步骤、

零件的材料和技术要求选择等内容。

6.1 轴套类零件的测绘

6.1.1 轴套类零件的作用及结构特点

1．轴套类零件的作用

轴套类零件是组成机器部件的重要零件之一。轴类零件的主要作用是安装、支承回转零

件如齿轮、皮带轮等，并传递动力，同时又通过轴承与机器的机架连接起到定位作用。套类

零件的主要作用是定位、支承、导向或传递动力。

2．轴套类零件的结构

（1）轴类零件的基本形状是回转体，通常由圆柱体、圆锥体、内孔等组成。

（2）轴上常有键槽、销孔、螺纹等标准结构。

（3）为方便加工和安装，还有退刀槽、倒角、中心孔等工艺结构，如图6­1 所示。

图6­1 轴及其结构

中心孔

倒角 键槽 退刀槽 键槽

机械制图测绘指导书 46

6.1.2 轴套类零件的图形表达及尺寸标注

1．轴套类零件的图形表达

主视图：回转体的轴套类零件主要在车床和磨床上加工，装夹时将轴水平放置，因而以

轴线放成水平位置作为轴类零件主视图的投影方向。

其他视图：常采用断面图、局部剖视图、局部放大图来表达轴套零件上的键槽、内孔、

退刀槽等局部结构。

典型轴类零件图如图6­2 所示。

图6­2 典型轴类零件图

2．轴套类零件的测量与尺寸标注

（1）轴向尺寸与径向尺寸的测量。

①轴的轴向尺寸一般为非功能尺寸，可用钢直尺、游标卡尺直接测量各段的长度和总长

度，然后圆整成整数。轴套类零件的总长度尺寸应直接度量出数值，不可用各段轴的长度累

加计算。

②轴的径向尺寸多为配合尺寸，先用游标卡尺或千分尺测量出各段轴径后，根据配合类

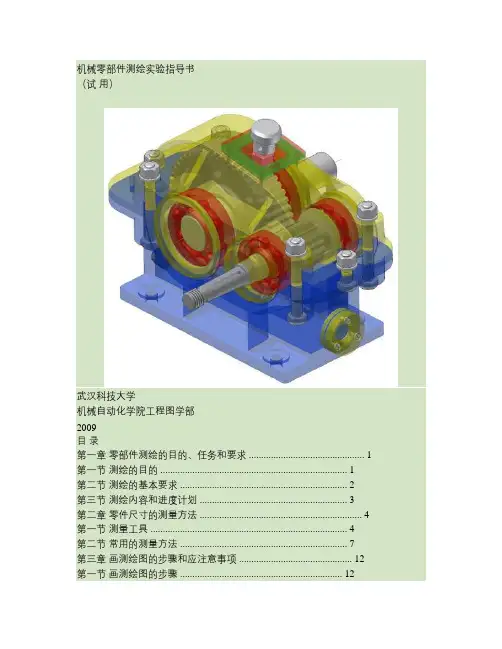

机械零部件测绘实验指导书

（试 用）

武汉科技大学

机械自动化学院工程图学部

2009

目 录

第一章 零部件测绘的目的、任务和要求 ............................................... 1

第一节 测绘的目的 ............................................................................ 1

第二节 测绘的基本要求 .................................................................... 2

第三节 测绘内容和进度计划 ............................................................ 3

第二章 零件尺寸的测量方法 .................................................................. 4

第一节 测量工具 ................................................................................ 4

第二节 常用的测量方法 .................................................................... 7

第三章 画测绘图的步骤和应注意事项 .............................................. 12

第一节 画测绘图的步骤 .................................................................. 12 第二节 画零件测绘图时必须注意事项 ...................................... 13

课题类别 机电类

专业名称 机电设备安装与维修

课程名称 机械识图 课题 项目六任务4识读轴套零件图

课 时 2 教学对象 21级智能设备运行与维护班

一、教学分析

教学内容分析 1.工作任务

本次课程的载体，是齿轮泵中的零件——轴套，由于该零件相对简单，所以要求学生在2个课时内完成另一自制的轴套零件的测绘、能分别完成手工二维图和利用CAD二维图并能完成“正确识读轴套零件图”。

2. 与其它学习任务的关系分析

经过前3个任务的学习，学生已掌握了对轴零件的识读方法，本任务项目六任务4，是四类典型零件的轴套类零件。有与轴零件相同的特点，也有自己独有的特点。通过本任务学习来完成套类零件图的识读。

学情分析 依托UMU平台数据，线上线下多元评价等方式，获取学生知识基础、行为数据等信息，对学生进行现阶段学情分析：

知识与技能基础：经过《机械识图》前3个项目的学习，为学生学习本项目奠定了知识与技能基础。具备了学习本项目的绘图基础。但对结合测量知识的结合制图能力还有待提高。

认知与实践能力：通过前续项目和任务的学习，学生具备了一定查阅资

料和使用测量工具的能力，掌握了轴零件中常见结构形状的测绘和表达方法，为本任务测绘中相应的结构形状打下良好基础。完成任务过程中测量、总结泵中轴套 自制轴套 汇报的能力仍需提升。

情感态度与学习特点：喜欢一体化的学习方式，喜欢在实践中学习，对企业真实工作情境和企业导师制显示出浓厚的兴趣，喜欢借助微课、线上平台、计算机软件等信息化手段学习。

教学目标 知识目标 1. 熟练掌握识读轴套零件图的方法和步骤；

2. 理解轴套类零件上加工出圆柱孔或方形孔后其三视图的画法；

2.能熟练识读轴套类零件图；

3.理解轴套类零件的结构、视图表达、尺寸标注和技术要求等特点，为识读同类零件图提供帮助。

能力目标 1.能用简化画法绘制轴套上的相贯线；

2.能通过测绘运用手工和CAD软件完成简单轴套零件的绘制与表达；
