超声波流量计数据远程监控平台规划方案

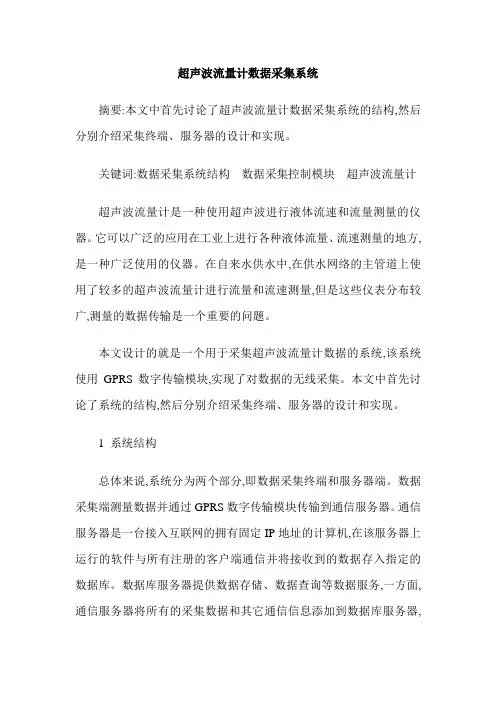

超声波流量计数据采集系统摘要:本文中首先讨论了超声波流量计数据采集系统的结构,然后分别介绍采集终端、服务器的设计和实现。

关键词:数据采集系统结构数据采集控制模块超声波流量计超声波流量计是一种使用超声波进行液体流速和流量测量的仪器。

它可以广泛的应用在工业上进行各种液体流量、流速测量的地方,是一种广泛使用的仪器。

在自来水供水中,在供水网络的主管道上使用了较多的超声波流量计进行流量和流速测量,但是这些仪表分布较广,测量的数据传输是一个重要的问题。

本文设计的就是一个用于采集超声波流量计数据的系统,该系统使用GPRS数字传输模块,实现了对数据的无线采集。

本文中首先讨论了系统的结构,然后分别介绍采集终端、服务器的设计和实现。

1 系统结构总体来说,系统分为两个部分,即数据采集终端和服务器端。

数据采集端测量数据并通过GPRS数字传输模块传输到通信服务器。

通信服务器是一台接入互联网的拥有固定IP地址的计算机,在该服务器上运行的软件与所有注册的客户端通信并将接收到的数据存入指定的数据库。

数据库服务器提供数据存储、数据查询等数据服务,一方面,通信服务器将所有的采集数据和其它通信信息添加到数据库服务器,另一方面,它接收客户端的数据查询处理请求。

用户通过用户终端观察和分析数据。

综上所述,该系统中需要以下设备和软件:*超声波流量计:该设备负责测量管道内水的流速和流量,由其它厂家提供。

*数据采集控制模块:与超声波流量计通信并管理超声波流量计,它将采集到的数据通过GPRS数字传输模块传送到服务器。

同时接收来自服务器的命令,检测超声波流量计的状态,实现实时和定时两种方式的数据采集。

*GPRS数字传输模块:由数据采集控制模块使用,是系统的数据传输设备。

*通信服务器软件:负责与数据采集终端的通信,管理所有的采集点和采集终端,并将接收到的数据存放到数据库中。

*数据库服务器:提供数据服务。

根据系统的规模可以采用不同的数据库系统。

*用户终端软件:用来浏览、分析、打印、修改采集到的数据库中的数据。

在 数 据 采 集 与 监 控 系 统 中 ， 集 终 端 采 需 要 设 计 的 最 重 要 的 一 个 部 分 是 数 据 采 集 控制 模 块 ， 它需 要 与 超 声 波 流 量计 和ＧＰ ＲＳ
数 字 传 输 模 块 通 信 ， 且 它 的 结 构 决 定 了 并 超 声 波 流 量 计 的 连接 方 式 ， 因此 ， 面 将 着 下
（ ＯＯＤ）面 向对 象的 编程 （ 、 ０ＯＰ） 个部 分 ， 三 它 们 是 相 辅 相 成 的 一 个 整体 。 服 务 器 的 设 在 计 和 实 现 过 程 中 ， 们 采 用 面 向 对 象 的 设 我
等 功 能 。 虑 到 目前 自来 水 公 司 的 实 际 硬 考
件 建 设情 况 ， 监 控 终 端 较 少 的 情 况 下 可 在
！
Ｑ： ！
Ｔ 技 术
命令来采 集终端数 据。 ＋ 过 Ｇ ＲＳ 字 传输 模 块 向 上 位机 发 通 Ｐ 数
送 数据 。
Ｓｃｉ ｅｎｃｅ ａｎｄ Ｔｅｃｈ ｎｏｌ ｙ ｎｎｏ ｏｇ Ｊ ｖａｔ ｏ Ｈｅｒ ｄ ｉｎ ａｌ
收 到 的 数 据 ， 以 提 供 数 据 分析 、 表 打 印 可 报
Ｒ Ｓ２３２和 Ｒ Ｓ４８ ５两 种 ， 些 电 路 采 用 这 Ｍ Ａｘ３ ２ Ｅ Ｍ Ａｘ３ ７１ 现 。 ２３ 和 ４ 实
２． 数据 采集控 制模 块 的软 件 设计 ２ 综 上 所 述 ， 集 控 制 模 块 软 件 具 有 以 采
下主要功能 ： 检 测 系统 中 外 围 电 路 的 状 态 。 接 收 来 自ＧＰＲＳ数 字 传 输 模块 的上 化 机命令 。 分析并处理上位机 命令。 分 析 数据 终端 协议 ， 过 向 终 端 发 送 通

超声波流量计方案引言超声波流量计是一种常用的流量测量设备，它利用超声波技术来测量液体、气体以及蒸汽等流体的流量。

本文将介绍超声波流量计的工作原理、应用场景以及选型时的一些建议。

工作原理超声波流量计利用超声波在介质中的传播速度与介质流速之间的关系来测量流量。

它通过发射一束超声波，并利用接收器接收超声波的反射信号来计算流速。

超声波在介质中的传播速度受到介质密度、温度和流速的影响。

通常情况下，流体的密度和温度变化较小，因此主要通过测量超声波传播时间来计算流速。

超声波流量计通常包括一个发射器和一个或多个接收器。

发射器和接收器之间的距离确定了测量路径。

当超声波经过流体时，它的传播速度会受到流体流速的影响。

接收器接收到反射的超声波信号，并将其传递给测量设备。

通过测量超声波的传播时间和路径长度，可以计算出流体的流速。

应用场景超声波流量计在许多领域都有广泛的应用，特别是在工业自动化领域中。

以下是一些常见的应用场景：1.液体流量测量：超声波流量计可用于测量液体流量，例如供水管道、化工流程、石油和天然气管道等。

2.气体流量测量：超声波流量计也可用于测量气体流量，例如空调系统、天然气和石油气流动等。

3.蒸汽流量测量：超声波流量计在蒸汽系统中也有广泛的应用，可用于测量蒸汽的流量和质量。

由于超声波流量计具有非接触式、无压力损失、广泛测量范围和高精度等优点，因此被广泛应用于液体、气体和蒸汽的流量测量。

选型建议在选择超声波流量计时，需要考虑以下因素：1.测量介质：不同的超声波流量计适用于不同的介质，例如液体、气体或蒸汽。

确保选购的超声波流量计适用于要测量的介质。

2.测量范围：不同的超声波流量计有不同的测量范围。

根据实际需求选择合适的测量范围。

3.精度要求：超声波流量计的精度常常是选择的关键因素。

根据应用需求选择适当的精度。

4.环境条件：考虑超声波流量计将使用的环境条件，例如温度、压力和湿度。

选择适应环境条件的超声波流量计。

5.信号输出：超声波流量计的信号输出方式也是一个重要的考虑因素。

超声波明渠流量计系统的设计方案1. 系统总体设计方案 1.1系统设计原则：设计中应充分考虑对计量仪的数据采集及传输要求，始终坚持以下原则：(1)可靠性：在实现无人值守的情况下，系统能够长时间稳定可靠的工作； (2)先进性：系统采用组态软件和计算机网络通信技术结合的方式实现在线实时查询功能；(3)易用性:数据采集软件尽可能达到直观形象，易于操作。

1.2 总体方案本系统可分为管理层、操作层和工业现场3个层级。

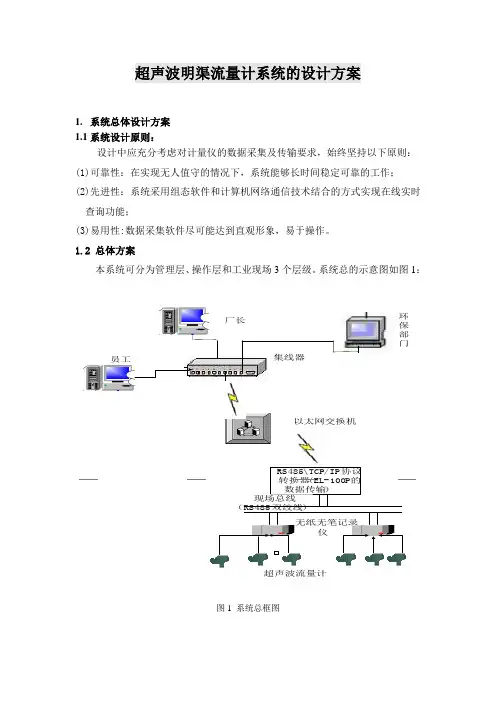

系统总的示意图如图1：以太网交换机员工超声波流量计环保部门无纸无笔记录图1 系统总框图1.3 主要功能管理层可提供工厂领导浏览现场实时工况画面，也可进行如使用权限、系统配置等高级设置,同时环保站也可通过管理层对污水排量实施监控；以太网交换机作中间站将下层数据送入上层管理网络；万一计算机系统发生故障时，仪表操作人员可依传统仪表使用方法直接操作仪表；工业现场提供各种控制信号，如模拟输入/输出和开关量的输入/输出至仪表。

简明起见，我们将系统分为两大块分步设计，一块是从工业现场到交换机，即现场数据采集和通信块；另一块是从交换机到管理层，即局域网通信块。

1.4 数据传输途径污水排量经流量计检测，经记录仪数据采集后以厂家自定义协议通过RS485现场总线送入EL-100P（即RS485与TCP/IP转换器），以TCP/IP 协议进入以太网交换机，上层网络可以通过以太网交换机访问各种数据。

2 系统各模块设计2.1现场数据采集和通信块本块由以太网交换机、流量计和记录仪及RS485与TCP/IP转换器三部分所组成。

流量计为超声波明渠流量计,流量计和记录仪将传输管线上的模拟信号转换为数字信号,提供一个485数据输出口;记录仪对数字信号进行实时采集、集中显示,并根据要求作好数据的保存,便于事后查询。

本块的原理示意图如图2所示：图2 现场数据采集和通信块原理图在图2中，记录仪采用无笔无纸记录仪（每四个超声波明渠流量计配一台无笔无纸记录仪，装在现场保护箱内，系统中一共用3台。
