解答频谱分析仪6种常见故障问题及技术交流

频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。

二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。

三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。

2、分辨率带宽：指能够分辨出的最小频率间隔。

3、扫描时间：指从低频到高频一次扫描所需的时间。

4、灵敏度：指能够检测到的最小信号幅度。

5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。

6、动态范围：指能够同时测量到的最大和最小信号幅度。

7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。

四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。

2、避免在强电磁场中使用，以免影响测量结果。

3、使用过程中应注意避免信号源与仪器之间的干扰。

4、使用完毕后应关闭仪器，并妥善保管。

五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。

了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。

随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。

频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。

本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。

频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。

频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。

E4407B频谱分析仪的工作原理与故障检修
第六图书馆
E4407B频谱分析仪是安捷伦公司推出的一款理想的中档性能便携式频谱分析工具,主要用以进行一般性射频和微波分析。

频率范围为9kHz-26.5GHz,测量速度为每秒更新50次,总体幅值精确度为0.4dB,灵敏度为-167dBm,具有内部前置放大器,只要
5min预热时间,就能保证测量精度。

E4407B频谱分析仪是安捷伦公司推出的一款理想的中档性能便携式频谱分析工具,主要用以进行一般性射频和微波分析。

频率范围为9kHz-26.5GHz,测量速度为每秒更新50次,总体幅值精确度为0.4dB,灵敏度为-167dBm,具有内部前置放大器,只要5min预热时间,就能保证测量精度。

频谱分析仪 故障检修 工作原理 安捷伦公司前置放大器 分析工具 频率范围 测量速度国外电子测量技术刘辉中国电子科技集团公司第38研究所,合肥2300312007第六图书馆
第六图书馆
第六图书馆
第六图书馆
第六图书馆。

频谱分析仪常见故障分析与处理作者：王永利来源：《企业技术开发·下旬刊》2013年第03期摘要：文章简要叙述了超外差式频谱分析仪的工作原理，论述了频谱仪常见故障的可能原因与排除方法，可为工作实践提供参考。

关键词：频谱分析仪；故障；检修中图分类号：TM935 文献标识码：A 文章编号：1006-8937（2013）09-0096-02频谱分析仪是一种带有显示装置的超外差式接受设备，是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量设备。

现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1 Hz以下的甚低频到亚毫米波段的全部无线电频段的电信号。

仪器如果采用数字电路和微处理器，就具有存储和运算功能；若配置标准接口，就可构成自动测试系统。

1 频谱分析仪的工作原理概述目前信号的分析主要从时域、频域和调制域三个方面进行，频谱分析仪分析的是信号的频域特性，它主要由预选器、扫频本振、混频、滤波、检波、放大等部分组成。

其基本组成框图如图1所示。

频谱分析仪的基本工作原理是输入信号经衰减器加到混波器，与可调变的扫频本振电路提供的本振信号混频后，得到中频信号再放大，滤波与检波，把交流信号及各种调制信号变成一定规律变化的直流信号，在显示器上显示。

输入衰减器是以10 dB为步进的衰减器，主要用途是扩大频谱仪的幅度测量范围，保证第一混频器对被测信号来说处于线性工作区，使输入信号与频谱仪达到良好的匹配。

滤波器的作用是抑制镜像干扰以及其他噪声干扰，保证测量的稳定准确。

混频器也称变频器，它能将微波信号变换成所需要的中频信号，而第一变频器是宽带频谱仪中最关键的微波部件之一，它包括基波混频器和高频段混频器。

中频电路部分的可变增益电路和输入衰减器一起联控，或者由微处理器控制，根据输入信号幅度大小改变频谱分析仪的总增益，它的变化范围就决定了参考电平的范围。

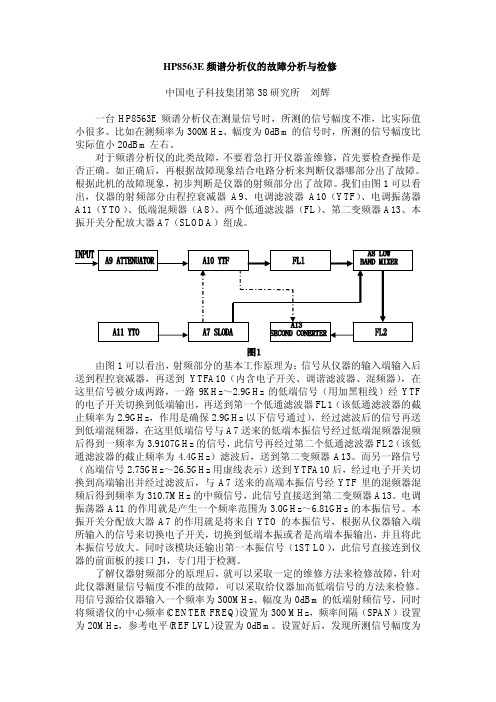

HP8563E频谱分析仪的故障分析与检修中国电子科技集团第38研究所刘辉一台HP8563E频谱分析仪在测量信号时，所测的信号幅度不准，比实际值小很多。

比如在测频率为300MHz、幅度为0dBm的信号时，所测的信号幅度比实际值小20dBm左右。

对于频谱分析仪的此类故障，不要着急打开仪器盖维修，首先要检查操作是否正确。

如正确后，再根据故障现象结合电路分析来判断仪器哪部分出了故障。

根据此机的故障现象，初步判断是仪器的射频部分出了故障。

我们由图1可以看出，仪器的射频部分由程控衰减器A9、电调滤波器A10（YTF）、电调振荡器A11（YTO）、低端混频器（A8）、两个低通滤波器（FL）、第二变频器A13、本振开关分配放大器A7（SLODA）组成。

由图1可以看出，射频部分的基本工作原理为；信号从仪器的输入端输入后送到程控衰减器，再送到YTFA10（内含电子开关、调谐滤波器、混频器），在这里信号被分成两路，一路9KHz～2.9GHz的低端信号（用加黑粗线）经YTF 的电子开关切换到低端输出，再送到第一个低通滤波器FL1（该低通滤波器的截止频率为2.9GHz，作用是确保2.9GHz以下信号通过），经过滤波后的信号再送到低端混频器，在这里低端信号与A7送来的低端本振信号经过低端混频器混频后得到一频率为3.9107GHz的信号，此信号再经过第二个低通滤波器FL2（该低通滤波器的截止频率为4.4GHz）滤波后，送到第二变频器A13。

而另一路信号（高端信号2.75GHz～26.5GHz用虚线表示）送到YTFA10后，经过电子开关切换到高端输出并经过滤波后，与A7送来的高端本振信号经YTF里的混频器混频后得到频率为310.7MHz的中频信号，此信号直接送到第二变频器A13。

电调振荡器A11的作用就是产生一个频率范围为3.0GHz～6.81GHz的本振信号。

本振开关分配放大器A7的作用就是将来自YTO的本振信号，根据从仪器输入端所输入的信号来切换电子开关，切换到低端本振或者是高端本振输出，并且将此本振信号放大。

常见故障频谱分析
一、定义
频谱分析是一种分析、检测和诊断电力系统故障的有效手段，通过观测电力系统的电磁特性，可以对发生故障的时间、原因和位置进行准确的定位。

它采用的技术是根据电力系统中各部件的声发射特性，来识别不同类型的故障模式，从而判断出可能的故障原因。

二、常见故障
1、绝缘故障：绝缘故障是引起电力系统故障最为常见的原因，包括熔断器烧毁、绝缘老化、绝缘污染等。

绝缘故障的频谱分析表明，绝缘故障频率最高的是在低频（20kHz以下）和中频（100kHz以下）区间，频率在20kHz和100kHz之间存在一定的差异。

2、过温故障：过温故障包括变压器、电容器等部件温度过高，频谱分析表明，过温故障的频率一般在低频（20kHz以下）和中频（100kHz以下）区间，其频率峰值介于20kHz和100kHz之间。

3、频率冲击故障：频率冲击故障是指电力系统中的其中一种故障发生，导致系统的频率发生冲击性变化，这种变化释放的频谱频率介于
50kHz和500kHz之间，并且由一组近似的波形组成。

4、绕组损坏故障：绕组损坏包括变压器的线圈、电容器、高压器件等损坏。

频谱分析表明，绕组损坏故障的频率以及幅值在50kHz和
100kHz之间，且有较大的幅值波动。

直读光谱仪常见的几个故障及解决办法分析前言直读光谱仪作为一种重要的分析仪器，广泛应用于各个领域的研究和分析中。

然而，在使用中，由于各种原因，有时光谱仪可能会出现一些故障。

本文将从常见的几个故障情况进行分析，并提供相应的解决办法。

故障1：光谱仪初始化失败光谱仪在启动时需要进行一系列的初始化工作。

如果初始化失败，会导致光谱仪无法正常启动。

解决办法：1.检查电源是否接通，电源是否正常。

2.检查光谱仪连接电脑的数据线是否插好。

3.在电脑上检查设备管理器，查看是否有未知设备或者没有驱动程序的设备。

如果有，需要重新安装驱动程序。

故障2：光谱仪无法识别样品光谱仪需要扫描样品进行光谱分析。

但是，如果光谱仪无法识别样品，就会导致无法进行正常分析。

解决办法：1.检查样品是否放置在正确的位置，并且没有被移动或者翻转。

2.检查样品的光学特性是否符合光谱仪的要求。

3.检查样品支架是否正确安装。

故障3：光谱仪信噪比低光谱仪的信噪比决定了光谱的质量，如果信噪比低，会导致分析结果的不准确。

解决办法：1.重新校准光谱仪。

2.检查光谱仪光源是否需要更换。

3.保持光谱仪的干净，定期清洁光路、换取粉尘等。

故障4：光谱仪线性范围有偏差光谱仪的线性范围是指光谱仪能够检测到的信号强度的范围。

如果光谱仪的线性范围有偏差，会导致分析结果的不准确。

解决办法：1.检查光谱仪是否需要重新校准。

2.检查光谱仪检测器的响应是否被限制。

故障5：光谱仪分辨率降低光谱仪的分辨率决定了光谱的清晰度。

如果光谱仪的分辨率降低，会导致分析结果的不准确。

解决办法：1.检查光谱仪的检测器是否需要重新校准或者更换。

2.检查光谱仪是否需要清洁或更换光路元件。

结论光谱仪的故障可能会对分析结果产生重要影响，因此，正确识别和解决光谱仪故障是非常重要的。

本文总结了几种常见的光谱仪故障及其解决办法，希望对光谱仪的使用者们有所帮助。

分析仪器故障处理仪器故障处理是科研实验中非常常见且重要的环节，它可以帮助科研人员更好地了解仪器故障原因并进行有效的修复，从而提高实验的准确性和可靠性。

下面将从常见的仪器故障种类和解决方法两个方面进行详细的分析。

一、常见的仪器故障种类1.电源故障：电源故障是仪器故障中最常见的一种。

常见的电源故障包括电源短路、电源过载、电源不稳定等。

当发生电源故障时，仪器往往无法正常工作或输出信号不稳定。

解决电源故障的方法包括更换电源线或适配器、检查电源插座是否正常供电等。

2.传感器故障：传感器故障是仪器故障中另一种常见问题。

传感器负责将测量物理量转化为电信号，如果传感器损坏或失效，仪器将无法获取准确的实验数据。

传感器故障的处理方法包括检查传感器是否正常连接、更换损坏的传感器等。

3.通信故障：通信故障是仪器故障中比较常见的一类。

通信故障可能导致仪器无法与计算机或其他设备进行正常通信，从而无法进行数据传输和控制。

处理通信故障的方法主要包括检查通信线路是否正常连接、检查通信协议是否正确、检查设备设置是否正确等。

4.软件故障：软件故障是现代科研仪器中常见的问题之一、软件故障通常表现为仪器无法正常运行、程序崩溃等。

解决软件故障需要重新安装或更新软件、检查软件设置是否正确等。

二、仪器故障处理方法1.确定故障现象：在处理仪器故障时，首先需要准确地确定故障现象。

通过观察仪器的工作状态和现象，例如是否有异常声音、是否有报错信息等，以帮助确定故障类型和原因。

2.检查基本连接：检查仪器的基本连接，包括电源线、传感器连接、通信线路等。

确保连接稳固、无松动或损坏，并确保连接正确。

3.查看仪器说明书和操作手册：根据仪器的说明书和操作手册，了解仪器的工作原理、常见故障原因和解决方法。

这些信息对于处理仪器故障非常重要。

4.使用自检功能：大多数仪器都配备了自检功能，可以通过自检功能来检测仪器的硬件和软件状态，帮助确定故障原因。

5.寻求厂家技术支持：如果自己无法解决仪器故障，可以向仪器的厂家寻求技术支持。

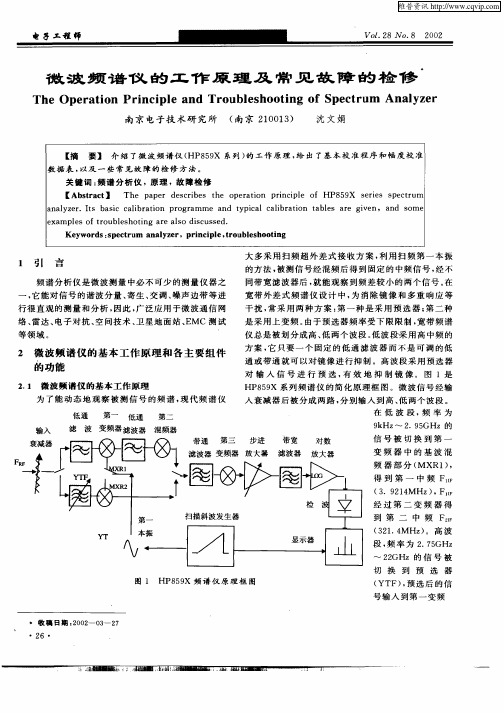

微波频谱仪的工作原理及常见故障的检修频谱分析仪是微波测量中必不可少的测量仪器之一，它能对信号的谐波分量、寄生、交调、噪声边带等进行很直观的测量和分析，因此，广泛应用于微波通信网络、雷达、电子对抗、空间技术、卫星地面站、EMC测试等领域。

2 微波频谱仪的基本工作原理和各主要组件的功能2．1 微波频谱仪的基本工作原理为了能动态地观察被测信号的频谱，现代频谱仪大多采用扫频超外差式接收方案，利用扫频第一本振的方法，被测信号经混频后得到固定的中频信号，经不同带宽滤波器后，就能观察到频差较小的两个信号。

在宽带外差式频谱仪设计中，为消除镜像和多重响应等干扰，常采用两种方案：第一种是采用预选器；第二种是采用上变频。

由于预选器频率受下限限制，宽带频谱仪总是被划分成高、低两个波段。

低波段采用高中频的方案，它只要一个固定的低通滤波器而不是可调的低通或带通就可以对镜像进行抑制。

高波段采用预选器对输入信号进行预选，有效地抑制镜像。

图1是HP859X系列频谱仪的简化原理框图。

微波信号经输入衰减器后被分成两路，分别输入到高、低两个波段。

在低波段，频率为9kHz～2．95GHz的信号被切换到第一变频器中的基波混频器部分（MXR1），得到第一中频F1IF（3．9214MHz），F1IF经过第二变频器得到第二中频F2IF（321．4MHz）。

高波段，频率为2．75GHz～22GHz的信号被切换到预选器（YTF），预选后的信号输入到第一变频器中的谐波混频器部分（MXR2），得到第二中频F2IF。

F2IF经第三变频器变换得到第三中频F3IF（21．4MHz）。

在该中频上，对信号进行处理，使信号经不同带宽滤波器的选择，再经过线性及对数放大、检波、数字量化和显示。

调谐方程如下：式中：N为谐波混频次数，F1LO为第一本振频率，F2LO为第二本振频率，FRF为输入信号频率。

2．2 各主要组件的功能输入衰减器是0～70dB；以10dB步进的程控衰减器，主要用途是扩大频谱仪的幅度测量范围，使幅度测量上限扩展到＋30dBm。
