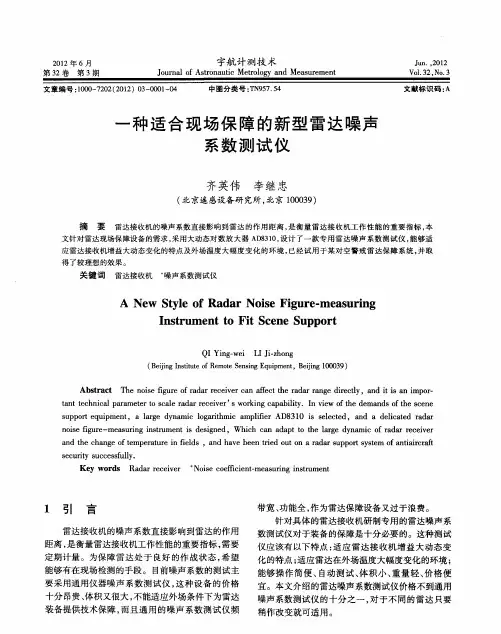

噪声系数测试仪

噪声系数的计算方法摘要：介绍了测量噪声系数的几种典型测量，重点分析了目前实际工程和研究中最常用的噪声系数测量方法—Y系数法，并对测量误差的主要来源进行了分析，阐述了噪声发生器性能和环境温度变化对测量结果的影响。

关键词：噪声系数；测量误差；Y因子MethodsofNoiseFigureMeasuringAbstract：Inthispaper,itintroducedmethodsofnoisefiguremeasuring.Manyemphasesare putonanalyzingY-factormethodwhichisthemostwidely-usednoisefiguremeasu ringmethodnowadaysinpracticalengineeringandstudy.Andanalyzethemainsou rceofmeasurementerror,explaintheeffectsof noisegenerator’sperformance andthechangeofenvironmenttemperatureinmeasurementresults.Keywords:noisefigure;measurementerror;Y-factor1.前言噪声系数测量方法基本上取决于两种输入功率条件下,被测输出功率的测量,实际上是计算两个噪声功率的相对比值。

在怎样改变输入功率方面,人们采用过热负载与冷负载、气体放电噪声源、限温二极管、信号发生器和现今使用的固态噪声源。

测量方法上也有多种,在先进的噪声系数测量仪器出现以前,工程师们就想到了很多简易的噪声系数测量方法,其特点是所需要的设备少,操作简单,但测量精度不高,应用范围比较窄,虽然如此,过去被广泛使用的简易测量方法在今天在部分领域仍然有一定的应用价值。

2噪声系数的典型方法噪声系数是表征线性二端口网络或二端口变换器系统噪声特性的一个重要参数。

纹波和噪声的测试方法一、引言纹波和噪声是在电子设备和电路中常见的问题，它们会对系统的性能和稳定性产生不良影响。

因此，为了确保电子设备和电路的正常工作，需要对纹波和噪声进行测试和分析。

本文将介绍纹波和噪声的测试方法。

二、纹波的测试方法纹波是指电源输出中的交流成分，通常是由于电源的不稳定或电路的设计问题引起的。

纹波的测试方法主要包括以下几个方面：1. 输出纹波的测量：使用示波器将电源的输出信号进行测量，然后通过傅里叶变换等方法将信号分解成不同频率的成分，从而得到纹波的幅度和频率。

2. 纹波的评估标准：根据电子设备和电路的要求，确定纹波的允许范围。

通常使用峰峰值、均方根值等指标来评估纹波的大小。

3. 纹波的抑制方法：在设计电源和电路时，可以采取一些措施来抑制纹波的产生。

常见的方法包括使用滤波电容、稳压器等。

三、噪声的测试方法噪声是指电子设备和电路中的随机信号成分，通常是由于电子元件的热噪声、电源的电磁干扰等引起的。

噪声的测试方法主要包括以下几个方面：1. 噪声功率谱的测量：使用频谱分析仪等设备对电子设备和电路的输出信号进行测量，得到噪声功率谱的频率和幅度信息。

2. 噪声的评估标准：根据电子设备和电路的要求，确定噪声的允许范围。

常见的评估指标包括等效输入噪声、噪声系数等。

3. 噪声的抑制方法：在设计电子设备和电路时，可以采取一些措施来抑制噪声的产生和传播。

常见的方法包括屏蔽、隔离、降噪电路等。

四、纹波和噪声的测试仪器为了进行纹波和噪声的测试，需要使用一些专门的测试仪器。

常见的测试仪器包括示波器、频谱分析仪、信号发生器等。

这些仪器能够准确地测量和分析纹波和噪声的特性。

五、测试过程和注意事项在进行纹波和噪声的测试时，需要注意以下几个方面：1. 测试环境的准备：测试仪器和被测试设备应处于稳定的环境中，避免外部干扰对测试结果的影响。

2. 测试信号的选择：根据被测试设备的要求，选择合适的测试信号进行测试。

通常使用正弦波、方波等信号进行测试。

频谱仪测噪声系数测试方法
频谱仪测噪声系数是一种可以衡量电器设备噪声水平的测试方法。

噪声系数通常用于衡量信号电路中信号与噪声的比值。

如下是频谱仪测噪声系数的测试方法。

1. 计算输入功率与输出功率之比
首先，在测试过程中，必须确定测试电路的输入功率和输出功率。

输入功率和输出功率之比是计算噪声系数的关键。

在某些情况下，输入功率与输出功率可能需要进行校准。

2. 连接频谱仪
将频谱仪连接到测试电路的输入和输出端口。

确保测试电路的噪声源已关闭，并且频谱仪已正确配置和校准。

3. 设置频谱仪
根据测试电路的特定需要，设置频谱仪的参数。

这包括频率跨度、频率分辨率、RBW（分辨带宽）和VBW（视频带宽）等参数。

4. 测量输出功率噪声
在没有输入信号的情况下，测量测试电路的输出噪声功率。

在某些情
况下，需要在输出端口使用负载以测量噪声功率。

5. 注入输入电信号
在测试电路的输入端注入一个准确的电信号，并测量频谱仪的输出。

将输出功率与测量输出噪声功率的结果进行比较，可以计算出噪声系数。

6. 计算噪声系数
通过将输出功率与测量输出噪声功率之比除以输入功率与输出功率之比，可以计算出噪声系数。

通常，噪声系数表示为dB。

在完成测试后，可以对测试结果进行数据分析和报告编制。

这样，测试人员可以将测试结果以可读的形式呈现给客户或其他利益相关者。

是德科技噪声系数选型指南将噪声系数不确定度降至最低选型指南灵活的解决方案组合满足广泛需求目录将噪声系数不确定度降至最低 (2)噪声系数概述 (3)测量不确定度 (4)噪声系数测量系统的组成 (5)噪声系数分析仪 (10)X 系列信号分析仪（PXA/MXA/EXA/CXA） (11)PNA-X 微波网络分析仪 (13)SNS 系列智能噪声源 (14)346 系列传统噪声源 (15)噪声源测试仪 (17)其他资源 (18)将噪声系数不确定度降至最低噪声系数是表征接收机的关键参数之一，此外还可以表征接收机在自身所生成的噪声干扰下探测微弱输入信号的能力。

想要降低噪声系数，首先要全面地了解元器件、子系统和测试装置的不确定度。

这些未知因素的量化分析，必须依赖能够提供精确、可靠结果的灵活型工具。

是德科技噪声系数解决方案组合包含丰富的仪器、应用软件和附件，可帮助您优化测试装置并识别多余的噪声源。

我们提供噪声系数测试解决方案已有 50 多年的历史，从最初只是提供基础型噪声计，发展到目前能够提供基于频谱分析仪、网络分析仪和噪声系数分析仪的现代化解决方案。

本选型指南的第 3 页到第 9 页简要介绍了噪声系数的基本知识。

第 10 页到第 19 页展示了我们当前的产品线，并将帮助您找到更适合自身应用的解决方案，无论您的目标是设计出性能合格、良好还是优秀的器件。

相关资源参见第 20 页。

我们发布了一个系列七篇应用指南，它们将能够帮助您更深入地了解噪声系数及其固有挑战。

如欲了解更多信息，请访问/find/noisefigure噪声系数概述噪声系数作为接收机表征的关键参数之一，主要表征接收机及其更低级别组成元件在有热噪声存在的情况下处理微弱信号的能力。

例如，在测量低噪声放大器（LNA）时，噪声系数描述的是由于 LNA 中的有源器件在内部产生噪声而导致的信噪比下降。

噪声的精确测量对于产品的设计和开发都非常关键。

高度精确的测量可以保证仿真结果与真实测量结果之间有更高的一致性，并有助于发现在仿真过程中没有考虑到的噪声来源。

晶体管低频噪声系数测量原理1. 引言1.1 背景晶体管低频噪声系数的测量原理一直是电子领域研究的热点之一。

通过对晶体管在不同频率下的噪声功率谱进行测量，可以得到晶体管的噪声系数。

而在测量过程中，需要考虑到数据的准确性和可靠性，以保证测量结果的可靠性。

常用的晶体管低频噪声系数测量方法包括射频热噪声法、噪声系数测试仪法等。

在测量过程中，影响测量结果的因素包括环境温度、噪声源的稳定性、测量仪器的精确度等。

对测量数据进行处理和分析，能够更准确地反映晶体管的噪声特性。

测量结果的意义在于为电子设备的设计和优化提供重要参考，未来的发展方向则是提高测量的精度和速度，以满足日益增长的电子设备需求。

通过对晶体管低频噪声系数的研究，我们可以更好地理解和利用晶体管的性能，推动电子技术的发展。

1.2 研究意义晶体管低频噪声系数测量的研究意义主要体现在以下几个方面：晶体管作为电子器件中的重要组成部分，在通信、雷达、微波器件等领域有着广泛的应用。

低频噪声系数是评价晶体管放大器性能的重要指标之一，能够影响到系统的信噪比、灵敏度等参数。

深入研究晶体管低频噪声系数测量原理，对于提高电子器件的性能具有重要的实际意义。

晶体管低频噪声系数测量是衡量器件噪声性能的重要手段之一。

通过对晶体管的低频噪声系数进行精确测量，可以为器件设计与优化提供科学依据。

对晶体管噪声特性的准确掌握也对于噪声降低、信号增强等技术的研究与发展具有推动作用。

晶体管低频噪声系数的测量原理涉及到很多复杂的物理现象和技术手段，深入研究这些原理有助于完善噪声测量方法、提高测量精度，从而推动整个领域的发展。

对晶体管低频噪声系数测量原理的研究具有重要的理论和实际意义。

【完成】2. 正文2.1 晶体管低频噪声系数的定义晶体管低频噪声系数是指晶体管在低频工作条件下产生的噪声与输入信号的比值。

在实际应用中，晶体管的低频噪声系数直接影响着信号的清晰度和准确性。

晶体管的低频噪声系数可以通过测量晶体管的输出信号和噪声功率谱密度来得到。

混频器的噪声系数测试安捷伦科技应用工程师安捷伦科技高级应用工程师余弦顾宏亮问题来源在采用噪声系数表或者频谱仪的噪声系数选件进行下变频器噪声系数测试时，被测件设置（DUT setup）中的一个参数sideband常常使人感到迷惑，究竟LSB，USB和DSB各自是什么含义，测试结果之间存在什么关系呢？本文将通过原理和实例来详细阐述这一点。

背景介绍通信系统中的噪声会影响到微弱信号的传输。

系统参数中的灵敏度，误码率和噪声系数反映了该系统处理微弱信号的能力。

与其它两者相比，噪声系数的优点在于它不仅可以表征一个完整的系统，还能够表征单个的射频元件，包括LNA，混频器等等。

设计者可以通过规划单个元件的增益和噪声系数来控制整个系统的噪声系数。

因此，元器件的噪声系数测试是系统设计中经常碰到的一项测试。

通常情况下，我们采用噪声系数表或者频谱分析仪的噪声系数选件进行测试。

这两者的原理和操作界面几乎一致。

在本文中，以MXA的噪声系数选件为例。

在元器件的噪声系数测试中，下变频器是一项难点，设输入信号为Fin，本振信号为FLO，则输出信号会存在四个分量：Fin-FLO，FLO-Fin，Fin（输入信号泄漏），FLO（本振泄漏），因此，两个频段的输入信号和LO混频都可以得到同一个输出Fout，这就是通常所说的镜像。

在实际系统中，混频器前端有滤波器和低噪放等元件限制镜像频率，而在单个元件的测试中，却不一定有相关的设备。

噪声源是一个宽带的激励信号，若不加滤波器就直接连到混频器输入端，必然会有镜像频率的响应叠加到输出信号中，使测试结果存在偏差。

因此，我们需要了解仪表测试的原理及设置参数的含义，从而分析测试结果，修正镜像频率带来的偏差，得出正确的噪声系数。

测试原理噪声系数测试中DUT setup界面如下：首先选择DUT为下变频器（Downconv），频率关系中，IF代表输出，RF代表输入。

然后选择对应的边带sideband，LSB和USB分别表示低边带和高边带，统称SSB（单边带），DSB表示双边带。

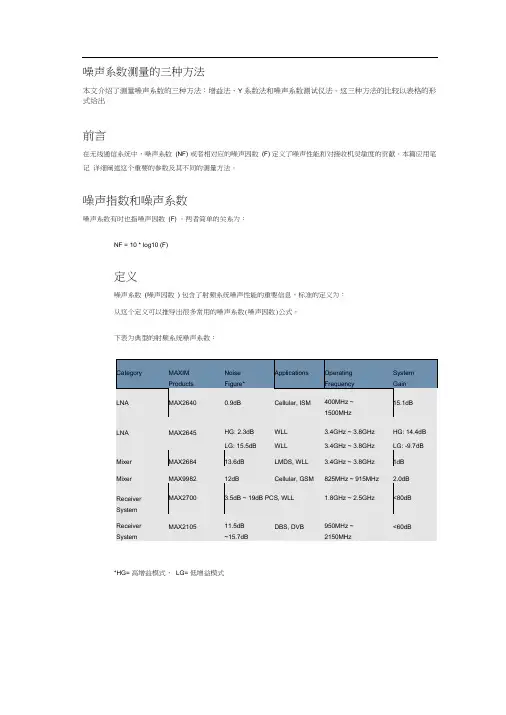

噪声系数测量的三种方法本文介绍了测量噪声系数的三种方法：增益法、Y 系数法和噪声系数测试仪法。

这三种方法的比较以表格的形式给出前言在无线通信系统中，噪声系数(NF) 或者相对应的噪声因数(F) 定义了噪声性能和对接收机灵敏度的贡献。

本篇应用笔记详细阐述这个重要的参数及其不同的测量方法。

噪声指数和噪声系数噪声系数有时也指噪声因数(F) 。

两者简单的关系为：NF = 10 * log10 (F)定义噪声系数(噪声因数) 包含了射频系统噪声性能的重要信息，标准的定义为：从这个定义可以推导出很多常用的噪声系数(噪声因数)公式。

下表为典型的射频系统噪声系数：Category MAXIMProducts NoiseFigure*Applications OperatingFrequencySystemGainLNA MAX26400.9dB Cellular, ISM400MHz ~1500MHz15.1dBLNA MAX2645HG: 2.3dBLG: 15.5dB WLLWLL3.4GHz ~ 3.8GHz3.4GHz ~ 3.8GHzHG: 14.4dBLG: -9.7dBMixer MAX268413.6dB LMDS, WLL 3.4GHz ~ 3.8GHz1dB Mixer MAX998212dB Cellular, GSM825MHz ~ 915MHz 2.0dBReceiverSystemMAX2700 3.5dB ~ 19dB PCS, WLL 1.8GHz ~ 2.5GHz<80dBReceiver System MAX210511.5dB~15.7dBDBS, DVB950MHz ~2150MHz<60dB*HG= 高增益模式，LG= 低增益模式噪声系数的测量方法随应用的不同而不同。

从上表可看出，一些应用具有高增益和低噪声系数( 低噪声放大器(LNA) 在高增益模式下) ，一些则具有低增益和高噪声系数(混频器和LNA 在低增益模式下)，一些则具有非常高的增益和宽范围的噪声系数(接收机系统) 。

噪声系数的含义和测量方法
噪声系数是指信号的输入与输出之间的不匹配程度。

它描述了信号传
输中由于不同因素引入的噪声与理论信号的误差比例。

噪声系数越低，表
示信号传输的质量越好。

测量噪声系数的方法主要有两种：器件法和级联法。

1.器件法：这种方法通过对测试样品进行直接测试来测量噪声系数。

测试过程中，利用馈电器件法将器件与参考元件相比较。

参考元件是已知
噪声性能的稳定器件，通常是一种电阻。

通过将被测器件和参考电阻器件
进行比较，可以计算出被测器件的噪声系数。

测量噪声系数时需要注意以下几点：
1.测试环境的干扰要尽可能减少，如尽量避免有其他电磁干扰源的存在。

2.测试过程中需要采用高灵敏度的仪器和设备进行测量，以保证准确性。

3.测量结果可能受到温度、频率等因素的影响，需要进行相应的修正。

4.测量时需要注意信号与噪声的区分，以避免噪声信号被错误地计入
信号中。

噪声系数的大小与信号传输过程中的损耗和噪声有关。

信号传输过程
中会受到各种因素的影响，如电阻、电感、电容、温度等。

这些因素会引
入噪声，导致信号损失和畸变。

噪声系数表示噪声引入的程度，即信号损
失与噪声之间的比值。

测量噪声系数的目的是为了评估信号传输的质量，找出信号传输过程
中引入的噪声和损耗。

这样可以针对噪声源采取相应的优化和改善措施，
提高信号传输系统的性能。

对于需要高质量信号的应用领域，如通信系统、射频系统等，噪声系数的测量和优化具有重要的意义。

噪声系数测试方法针对手机等接收机整机噪声系数测试问题，该文章提出两种简单实用的方法，并分别讨论其优缺点，一种方法是用单独频谱仪进行测试，精度较低；另一种方法是借助噪声测试仪的噪声源来测试，利用冷热负载测试噪声系数的原理，能够得到比较精确的测量结果。

图1是MAXIM公司TD-SCDMA手机射频单元参考设计的接收电路，该通道电压增益大于100dB，与基带单元接口为模拟I/Q信号，我们需要测量该通道的噪声系数。

采用现有的噪声测试仪表是HP8970B，该仪表所能测量的最低频率为10MHz，而TD-SCDMA基带I/Q信号最高有用频率成份为640KHz，显然该仪表不能满足我们的测量需求。

下面我们将介绍两种测试方案，并讨论其测试精度，最后给出实际测试数据以做对比。

图1：MAXIM公司TD-SCDMA手机射频接收电路。

利用频谱仪直接测试利用频谱仪直接测量噪声系数的仪器连接如图2所示，其中点频信号源用于整个通道增益的校准，衰减器有两个作用，一是起到改善前端匹配的作用；二是做通道增益校准使用，因接收机增益往往很高，大于100dB，而一些信号源不能输出非常弱的信号，配合该衰减器即能完成该功能。

测量步骤一：先利用信号源产生一个点频信号（一般我们感兴趣的是接收机小信号时的噪声系数，故此时点频信号电平应接近灵敏度电平），频点与本振信号错开一点，这样在基带I/Q端口可以得到一个点频信号，调节接收机通道增益使I/Q端点频信号幅度适中，测量接收机输入与输出端的点频信号大小可以求得这时的通道增益，记为G。

测量步骤二：接步骤一，关闭信号源，保持接收机所有设置不变，用频谱仪测量I/Q端口在刚才点频频点处的噪声功率谱密度，I端口记为Pncdensity(dBm/Hz), Q端口记为Pnsdensity(dBm/Hz)，则接收通道噪声系数有下式给出：上式中kb表示波尔兹曼常数，F是噪声系数真值，我们用NF表示噪声系数的对数值，NF＝10lg(F)， G表示整个通道增益，T1为当前热力学温度，T0等于290K。

噪声系数测量的三种方法摘要：本文介绍了测量噪声系数的三种方法：增益法、Y系数法和噪声系数测试仪法。

这三种方法的比较以表格的形式给出。

前言在无线通信系统中，噪声系数(NF)或者相对应的噪声因数(F)定义了噪声性能和对接收机灵敏度的贡献。

本篇应用笔记详细阐述这个重要的参数及其不同的测量方法。

噪声指数和噪声系数噪声系数(NF)有时也指噪声因数(F)。

两者简单的关系为：NF = 10 * log10 (F)定义噪声系数(噪声因数)包含了射频系统噪声性能的重要信息，标准的定义为：式1从这个定义可以推导出很多常用的噪声系数(噪声因数)公式。

下表为典型的射频系统噪声系数：Category MAXIMProductsNoise Figure*Applications Operating Frequency System GainLNA MAX2640Cellular, ISM400MHz ~ 1500MHzLNA MAX2645HG: WLL~ HG: LG: WLL~ LG:Mixer MAX2684LMDS, WLL~ 1dBMixer MAX998212dB Cellular, GSM825MHz ~ 915MHzReceiverSystemMAX2700~ 19dB PCS, WLL~ < 80dB* HG = 高增益模式，LG = 低增益模式噪声系数的测量方法随应用的不同而不同。

从上表可看出，一些应用具有高增益和低噪声系数(低噪声放大器(LNA)在高增益模式下)，一些则具有低增益和高噪声系数(混频器和LNA在低增益模式下)，一些则具有非常高的增益和宽范围的噪声系数(接收机系统)。

因此测量方法必须仔细选择。

本文中将讨论噪声系数测试仪法和其他两个方法：增益法和Y系数法。

使用噪声系数测试仪噪声系数测试/分析仪在图1种给出。

图1.噪声系数测试仪，如Agilent的N8973A噪声系数分析仪，产生28VDC脉冲信号驱动噪声源(HP346A/B)，该噪声源产生噪声驱动待测器件(DUT)。

单频激光器噪声测试仪
Laser Noise Measurement System
低噪声单频激光器在超高分辨率成像、超高速率通信、超高精度传感等领域具有广泛的应用前景，对其噪声特性的表征与测试具有不可忽视的基础性和重要性。

为此，南京聚科光电技术有限公司研发了一种新的低噪声单频激光器相频噪声特性的测试设备，该设备基于自研专利技术，使低噪声单频激光器的测试简化为：只需要一台激光器，不需要先验的噪声模型，不再需要额外的主动控制手段保持正交性，不需要很长的光纤，就能完整测试所有相位频率噪声参量。

同时该仪器还使用多级噪声控制技术，突破频谱分析仪约30dB 噪声系数对-143dBc/Hz 以下激光相对强度噪声测量的限制，可以实现-158dBc/Hz 的相对强度噪声测量。

产品简介
●
可以进行单频激光器相频特性所有参数的完整测试及其物理意义的完整解读：包括RIN 、频率/相位噪声、频率/相位噪声功率谱密度、不同测量时间下的线宽等。

● 超低噪声 ● 全自动
● 无需低噪声参考源
●
测试仪自带的4通道、16bits 的ADC 可以用作高精度示波器
可用于光传感、光通信、光探测等领域的各类激光光源噪声特性的测试与表征。

技术指标
应用领域 产品特性
典型测试结果。

变频器单元调试工装需求1.设备简述变频器单元包括B1/L1低噪放、S低噪放、下变频器、上变频器、时钟和电源等部分。

下变频器的功能是完成对高频小信号的下变频处理及放大，输出中频信号；上变频器功能是完成对中频信号进行上变频处理；低噪放功能是完成对天线接收信号的放大；同时变频器单元也提供频率为62MHz的时钟。

2.接口下变频器对外接口定义见表1、图1、图2：表一对外接口定义图一 对外接口定义图二 对外接口定义2路B3_IN2频率：1268.52MHz ；1路B3_IN1频率：1268.52MHz ；3路B3_IN3频率：1268.52MHz ；4路B3_IN4频率：1268.52MHz ；S 低噪放_IN 频率：2491.75MHZRNSS_B1/L1低噪放IN 频率：1561MHz/1575MHzL 发射通路OUTVCC 加电12V 1路下变频IF-OUT1 频率：46.52MHzS 低噪放_OUT ，此端口需加电3.3V2路下变频IF-OUT2 频率：46.52MHz上变频入IF-IN 频率：46.52MHz本振检测LD时钟输出CLK 频率：62MHz3路下变频IF-OUT3 频率：46.52MHzRNSS_B1/L1低噪放OUT 上变频OUT4路下变频IF-OUT4 频率：46.52MHzL 通路IN3.测试内容及指标要求详细内容见表2表2 内容及指标要求4.调试用仪器和工具表3 仪器和工具5.测试工装的组成与功能图1 测试工装组成图图2 测试工装接线图测试平台需具备以下功能：自动测试平台与频谱仪、信号源、直流稳压电源、噪声系数分析仪相连接，计算机通过串口控制自动测试平台；变频器单元连接测试平台，通过自动测试平台、测试软件，自动测试变频器单元，并生成测试数据，Excel表格形式，对不满足指标要求的数据进行告警、标红处理；通过扫码机扫描变频器单元条形码，能自动生成该条形码数据库，并支持随时调阅；测试项共有18项，测试软件具有全项测试和任意单一项测试功能；测试软件界面参照北斗用户机4.0测试软件；6.指标测试6.1.B3下变频中频3dB带宽指标要求：20MHz±2MHz测试方法：信号源中心频率Frequency设置为1268.52 MHz、Amplitude设置为-60dBm、RF ON/OFF 为OFF状态；频谱仪中心频率设置为46.52MHz，SPAN设置为50MHz, 将BW下的VIDEO BW设为100Hz；信号源RF OUTPUT与变频器B3_IN1连接；B3中频输出B3_OUT1接频谱仪INPUT端口；打开电源，再设置频谱仪MEAS/USER下的3dB键,读数即为3dB带宽值；按照上面的方法可以测试其它三路中频3dB带宽。

噪声系数的原理和测试方法噪声系数是指在信号传输或电路中，输入信号与输出信号之间的噪声功率比值。

在电子设备中，噪声是不可避免的，它会对信号质量和信息传输造成影响。

因此，通过衡量噪声系数可以评估电路或系统的噪声性能。

噪声系数与信噪比有密切关系，信噪比是信号与噪声功率之比。

噪声系数定义为系统输出信号的信噪比与输入信号的信噪比之比。

假设输入信噪比为SNR_in，输出信噪比为SNR_out，则噪声系数可以表示为：Noise Figure (NF) = 10 * log10 (SNR_out / SNR_in)一般来说，噪声系数越小越好，因为这意味着系统的噪声影响较小。

典型的噪声系数为1-10dB。

噪声系数测试方法：1.Y-法：该方法使用噪声源和两个输入阻抗相等的负载，在输入和输出之间测量电压和电流。

通过测量不同频率下输入和输出的电压和电流，可以计算噪声系数。

2.T-法：该方法使用一根传输线来连接两个负载。

在输入和输出之间测量噪声功率和信号功率，并通过计算噪声系数来评估系统的噪声性能。

3.电压比法：该方法使用两个电压噪声源，一个连接到输入端口，一个连接到输出端口。

通过测量输入和输出的电压噪声，并通过计算得出噪声系数。

4.天线法：该方法主要用于无线通信系统中。

通过将接收天线与信号源连接，测量天线输出端口的噪声功率和信号功率，并计算噪声系数。

无论使用哪种测试方法，都需要确保测试环境尽可能减少外界噪声的干扰，并使用高精度的测试仪器进行测量。

在实际应用中，噪声系数的测试常常是对整个系统的测量。

在设计电路或系统时，可以选择低噪声元件、减少电路增益以降低噪声等措施来改善系统的噪声性能。

总之，噪声系数是衡量电路或系统噪声性能的重要参数。

通过使用合适的测试方法，可以准确测量和评估系统的噪声系数，进而进行噪声优化和性能改进。

ENR（Excess Noise Ratio）是噪声源的一个重要指标，中文术语为超噪比。

ENR定义为噪声源在ON状态下的噪声温度与噪声源在OFF 状态下的噪声温度之差，再减去室温（一般取290K）。

这个指标用于衡量噪声源在特定工作状态下产生的额外噪声。

对于ENR噪声系数的测量，通常需要进行校准和测量两个步骤。

校准是为了了解仪器自身的噪声系数或噪声温度，以便进行准确的测量。

在测量过程中，需要将DUT（待测设备）接入噪声源和仪器之间，通过测量噪声源在ON和OFF状态下的底噪，计算得到Y因子和DUT 的等效噪声温度。

在选择噪声源时，需要考虑其覆盖的频率范围是否能够满足测试需求。

如果DUT是混频器或其他变频装置，噪声源最好能够同时覆盖DUT的输入频率和输出频率。

此外，根据测试需求和DUT的特性，可以选择不同规格的噪声源，如ENR=6dB或ENR=15dB。

选择低ENR噪声源可以降低测试时的噪声系数分析仪测试的噪声功率，从而降低由于仪器非线性产生的误差。

同时，低ENR的噪声源在ON/OFF时，阻抗的变化会比较小，有利于减小对测试结果的影响。

在某些情况下，如DUT的NF（噪声系数）较低时，采用低ENR 噪声源可以获得更准确的测试结果。

综上所述，了解ENR噪声系数以及如何选择合适的噪声源对于准确测量DUT的噪声性能非常重要。

在实际测试中，需要根据具体情况选择合适的测试方法和设备，以确保获得可靠和准确的测试结果。
