噪声系数的测量方法噪声系数是指放大器输入信号与输出信号之间的信噪比的比值。
在电子系统中，噪声系数是衡量放大器噪声性能的重要指标。
下面将介绍几种常用的测量噪声系数的方法。
1.级联噪声法：级联噪声法是最常用的测量噪声系数的方法之一、它利用级联放大器的总噪声系数计算出前面的放大器的噪声系数。
具体的步骤如下：a.在待测放大器之前设置一个已知的参考放大器，并测量此参考放大器的噪声系数。
b.将待测放大器与参考放大器级联，并测量级联放大器的总输入输出电压和噪声功率。
c.利用总放大器的输入输出电压和已知的参考放大器的噪声系数计算出内嵌放大器的噪声系数。
2.可变增益噪声法：可变增益噪声法是另一种测量噪声系数的常用方法。
它通过调整放大器的增益，使其与一个已知参考噪声源声压相等，从而测量出待测放大器的噪声系数。
具体的步骤如下：a.在待测放大器的输入端接入一个参考噪声源，并调整其声压使其与待测放大器的输出噪声相等。
b.测量参考噪声源的声压和待测放大器的输入输出电压。
c.利用已知的参考噪声源的噪声功率和声压计算出待测放大器的噪声功率和噪声系数。
3.热噪声法：热噪声法是一种常用的测量噪声系数的方法，特别适用于宽频带和高频段的放大器。
热噪声法利用了热噪声在环境温度下的特性，通过直接测量输出噪声电压和环境温度来计算噪声系数。
具体的步骤如下：a.测量放大器的输出噪声电压并记录。
b.测量环境温度并记录。
c.利用热噪声公式计算出放大器的噪声功率。
d.利用输入信号和已知的电阻值计算出放大器的输入信号功率。
e.利用已知的输入信号功率和噪声功率计算出放大器的噪声系数。
除了上述传统的测量方法之外，还有一些新的测量噪声系数的方法正在不断涌现，如矢量分析器法、差分噪声法、噪声大师法等。
这些方法在特定的应用场景下有着更高的测量精度和更广的测量范围。
总结起来，测量噪声系数的常用方法有级联噪声法、可变增益噪声法、热噪声法等。
根据不同的应用场景和要求，选择合适的方法来测量噪声系数，有助于评估放大器的噪声性能，进而提高信号传输的质量。
噪声系数测量手册Part 1. 噪声系数定义及测试方法安捷伦科技：顾宏亮一.噪声系数定义最常见的噪声系数定义是：输入信噪比/ 输出信噪比。
它是衡量设备本身噪声品质的重要参数,它反映的是信号经过系统后信噪比恶化的程度。
噪声系数是一个大于1的数，也就是说信号经过系统后信噪比是恶化了。
噪声系数是射频电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比和数字通信系统的误码率。
无线通信和卫星通信的快速发展对器件、子系统和系统的噪声性能要求越来越高。
输入信噪比SNR input=P i/N i输出信噪比SNR output=P o/N o噪声系数F =SNR input/SNR output通常用dB来表示NF= 10Log(F)假设放大器是理想的线性网络，内部不产生任何噪声。
那么对于该放大器来说,输出的功率Po以及输出的噪声No 分别等于Pi * Gain以及Ni*Gain。
这样噪声系数=(Pi/Ni)/(Po/No)=1。
但是现实中，任何放大器的噪声功率输出不仅仅有输入端噪声的放大输出，还有内部自身的噪声(Na)输出，下图为线性双端口网络的图示。
双端口网络噪声系数分析框图Vs: 信号源电动势Rs: 信号源内阻Ri: 双端口网络输入阻抗R L: 负载阻抗Ni: 输入噪声功率Pi: 输入信号功率No: 输出噪声功率Po: 输出信号功率Vn: 该信号源内阻Rs的等效噪声电压Ro: 双端口网络输出阻抗输出噪声功率: N o = N i * Gain + N a ; P o=P i * Gain噪声系数= (P i * N o)/(N i* P o) = (N i * Gain + N a) /(N i * Gain)= 1 + Na/(N i * Gain) > 1根据IEEE的噪声系数定义:The noise factor, at a specified input frequency, is defined as the ratio of (1) the total noise power per unit bandwidth available at the output port when noise temperature of the input termination is standard (290 K) to (2) that portion of (1) engendered at the input frequency by the input termination.”a.输入噪声被定义成负载在温度为290K下产生的噪声。
噪声系数的计算方法摘要：介绍了测量噪声系数的几种典型测量，重点分析了目前实际工程和研究中最常用的噪声系数测量方法—Y系数法，并对测量误差的主要来源进行了分析，阐述了噪声发生器性能和环境温度变化对测量结果的影响。
关键词：噪声系数；测量误差；Y因子MethodsofNoiseFigureMeasuringAbstract：Inthispaper,itintroducedmethodsofnoisefiguremeasuring.Manyemphasesare putonanalyzingY-factormethodwhichisthemostwidely-usednoisefiguremeasu ringmethodnowadaysinpracticalengineeringandstudy.Andanalyzethemainsou rceofmeasurementerror,explaintheeffectsof noisegenerator’sperformance andthechangeofenvironmenttemperatureinmeasurementresults.Keywords:noisefigure;measurementerror;Y-factor1.前言噪声系数测量方法基本上取决于两种输入功率条件下,被测输出功率的测量,实际上是计算两个噪声功率的相对比值。
在怎样改变输入功率方面,人们采用过热负载与冷负载、气体放电噪声源、限温二极管、信号发生器和现今使用的固态噪声源。
测量方法上也有多种,在先进的噪声系数测量仪器出现以前,工程师们就想到了很多简易的噪声系数测量方法,其特点是所需要的设备少,操作简单,但测量精度不高,应用范围比较窄,虽然如此,过去被广泛使用的简易测量方法在今天在部分领域仍然有一定的应用价值。
2噪声系数的典型方法噪声系数是表征线性二端口网络或二端口变换器系统噪声特性的一个重要参数。
噪声测试方法噪声测试是指对某一系统或设备在正常工作状态下产生的噪声进行测试和评估的过程。
噪声测试方法的选择对于确保测试结果的准确性和可靠性至关重要。
本文将介绍几种常见的噪声测试方法，以供参考。
首先，最常见的噪声测试方法之一是使用声压级计进行测试。
声压级计是一种专门用于测量声音强度的仪器，可以准确地测量噪声的声压级。
在进行测试时，需要将声压级计放置在距离噪声源适当的位置，并记录下相应的数据。
通过对这些数据进行分析，可以得出噪声水平的准确评估。
其次，频谱分析也是一种常用的噪声测试方法。
频谱分析可以帮助我们了解不同频率下的噪声水平，从而更好地理解噪声的特性。
在进行测试时，可以使用频谱分析仪器对噪声进行频谱分析，并绘制出相应的频谱图。
通过对频谱图的分析，可以得出噪声的频谱特性，为后续的噪声控制提供重要参考。
另外，噪声源定位也是一种重要的噪声测试方法。
通过对噪声源的定位，可以帮助我们更好地了解噪声的来源和传播路径，为噪声控制提供重要依据。
在进行测试时，可以使用声学相机等设备对噪声进行定位，并确定噪声源的位置。
通过对噪声源的定位，可以有针对性地采取相应的控制措施，从而降低噪声水平。
最后，还有一种常见的噪声测试方法是使用噪声暴露计进行测试。
噪声暴露计是一种专门用于测量人员在工作环境中暴露在噪声中的时间和强度的仪器，可以帮助我们评估工作环境中的噪声暴露水平。
在进行测试时，可以将噪声暴露计佩戴在工作人员身上，记录下其在工作环境中的噪声暴露情况。
通过对这些数据的分析，可以评估工作环境中的噪声暴露水平，并采取相应的控制措施，保护工作人员的听力健康。
综上所述，噪声测试方法的选择对于确保测试结果的准确性和可靠性至关重要。
不同的测试方法可以帮助我们了解噪声的特性、来源和传播路径，为噪声控制提供重要依据。
在进行噪声测试时，需要根据具体的测试需求和环境特点选择合适的测试方法，并结合实际情况进行综合分析，以确保测试结果的准确性和可靠性。
噪声系数的计算及测量方法（一）时间：2012-10-25 14:32:49 来源：作者：噪声系数(NF)是RF系统设计师常用的一个参数，它用于表征RF放大器、混频器等器件的噪声，并且被广泛用作无线电接收机设计的一个工具。
许多优秀的通信和接收机设计教材都对噪声系数进行了详细的说明.现在，RF应用中会用到许多宽带运算放大器和ADC，这些器件的噪声系数因而变得重要起来。
讨论了确定运算放大器噪声系数的适用方法。
我们不仅必须知道运算放大器的电压和电流噪声，而且应当知道确切的电路条件：闭环增益、增益设置电阻值、源电阻、带宽等。
计算ADC的噪声系数则更具挑战性，大家很快就会明白此言不虚。
公式表示为：噪声系数NF=输入端信噪比/输出端信噪比，单位常用“dB”。
该系数并不是越大越好，它的值越大，说明在传输过程中掺入的噪声也就越大，反应了器件或者信道特性的不理想。
在放大器的噪声系数比较低的情况下，通常放大器的噪声系数用噪声温度(T)来表示。
噪声系数与噪声温度的关系为：T=(NF-1)T0 或NF=T/T0+1 其中：T0-绝对温度(290K)噪声系数计算方法研究噪声的目的在于如何减少它对信号的影响。
因此，离开信号谈噪声是无意义的。
从噪声对信号影响的效果看，不在于噪声电平绝对值的大小，而在于信号功率与噪声功率的相对值，即信噪比，记为S/N(信号功率与噪声功率比)。
即便噪声电平绝对值很高，但只要信噪比达到一定要求，噪声影响就可以忽略。
否则即便噪声绝对电平低，由于信号电平更低，即信噪比低于1，则信号仍然会淹没在噪声中而无法辨别。
因此信噪比是描述信号抗噪声质量的一个物理量。
1 噪声系数的定义要描述放大系统的固有噪声的大小，就要用噪声系数，其定义为设Pi为信号源的输入信号功率，Pni为信号源内阻RS产生的噪声功率，Po和Pno 分别为信号和信号源内阻在负载上所产生的输出功率和输出噪声功率,Pna表示线性电路内部附加噪声功率在输出端的输出。
噪声系数的计算及测量方法（一）时间：2012-10-25 14:32:49 来源：作者：噪声系数(NF)是RF系统设计师常用的一个参数，它用于表征RF放大器、混频器等器件的噪声，并且被广泛用作无线电接收机设计的一个工具。
许多优秀的通信和接收机设计教材都对噪声系数进行了详细的说明.现在，RF应用中会用到许多宽带运算放大器和ADC，这些器件的噪声系数因而变得重要起来。
讨论了确定运算放大器噪声系数的适用方法。
我们不仅必须知道运算放大器的电压和电流噪声，而且应当知道确切的电路条件：闭环增益、增益设置电阻值、源电阻、带宽等。
计算ADC的噪声系数则更具挑战性，大家很快就会明白此言不虚。
公式表示为：噪声系数NF=输入端信噪比/输出端信噪比，单位常用“dB”。
该系数并不是越大越好，它的值越大，说明在传输过程中掺入的噪声也就越大，反应了器件或者信道特性的不理想。
在放大器的噪声系数比较低的情况下，通常放大器的噪声系数用噪声温度(T)来表示。
噪声系数与噪声温度的关系为：T=(NF-1)T0 或NF=T/T0+1 其中：T0-绝对温度(290K)噪声系数计算方法研究噪声的目的在于如何减少它对信号的影响。
因此，离开信号谈噪声是无意义的。
从噪声对信号影响的效果看，不在于噪声电平绝对值的大小，而在于信号功率与噪声功率的相对值，即信噪比，记为S/N(信号功率与噪声功率比)。
即便噪声电平绝对值很高，但只要信噪比达到一定要求，噪声影响就可以忽略。
否则即便噪声绝对电平低，由于信号电平更低，即信噪比低于1，则信号仍然会淹没在噪声中而无法辨别。
因此信噪比是描述信号抗噪声质量的一个物理量。
1 噪声系数的定义要描述放大系统的固有噪声的大小，就要用噪声系数，其定义为设Pi为信号源的输入信号功率，Pni为信号源内阻RS产生的噪声功率，Po和Pno 分别为信号和信号源内阻在负载上所产生的输出功率和输出噪声功率,Pna表示线性电路内部附加噪声功率在输出端的输出。

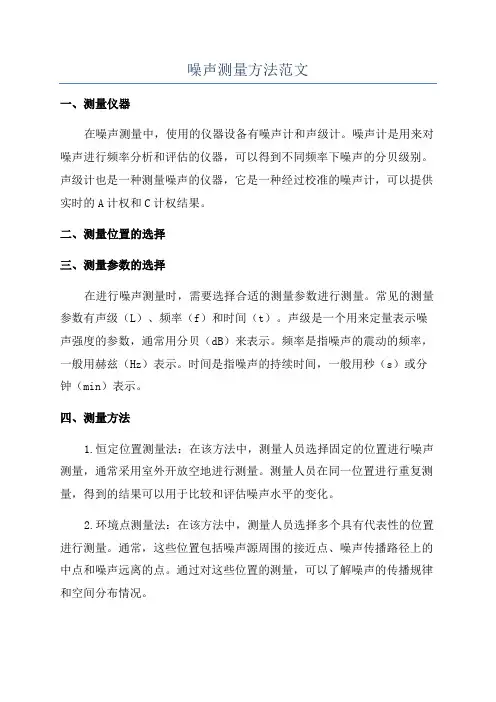

噪声测量方法范文一、测量仪器在噪声测量中，使用的仪器设备有噪声计和声级计。
噪声计是用来对噪声进行频率分析和评估的仪器，可以得到不同频率下噪声的分贝级别。
声级计也是一种测量噪声的仪器，它是一种经过校准的噪声计，可以提供实时的A计权和C计权结果。
二、测量位置的选择三、测量参数的选择在进行噪声测量时，需要选择合适的测量参数进行测量。
常见的测量参数有声级（L）、频率（f）和时间（t）。
声级是一个用来定量表示噪声强度的参数，通常用分贝（dB）来表示。
频率是指噪声的震动的频率，一般用赫兹（Hz）表示。
时间是指噪声的持续时间，一般用秒（s）或分钟（min）表示。
四、测量方法1.恒定位置测量法：在该方法中，测量人员选择固定的位置进行噪声测量，通常采用室外开放空地进行测量。
测量人员在同一位置进行重复测量，得到的结果可以用于比较和评估噪声水平的变化。
2.环境点测量法：在该方法中，测量人员选择多个具有代表性的位置进行测量。
通常，这些位置包括噪声源周围的接近点、噪声传播路径上的中点和噪声远离的点。
通过对这些位置的测量，可以了解噪声的传播规律和空间分布情况。
3.移动点测量法：在该方法中，测量人员利用测量仪器的移动功能，选择不同位置进行连续的测量。
通过对多个位置的测量，可以了解噪声的时空变化规律，并得到具有代表性的噪声水平。
4.持续测量法：在该方法中，测量人员将仪器设置为连续测量模式，全天候地记录噪声水平。
通过对长时间的测量数据进行分析，可以得到噪声的时间分布和周期性规律。
五、数据处理与分析噪声测量得到的数据需要进行处理和分析，以得出准确的测量结果。
数据处理的主要工作包括噪声源的特征提取、信号处理和结果统计。
在进行统计分析时，需要考虑到噪声的频率、时间和空间分布特征，并与相关环境标准进行对比。
总结起来，噪声测量方法主要包括选择合适的测量仪器、选择适当的测量位置、选择合适的测量参数、选择合适的测量方法和进行数据处理与分析等步骤。
