开关电源的主要优点

线性电源优缺点线性电源优缺点优点优点 反应速度快，输出纹波较小；工作噪声低；缺点缺点 体积大，重量大，效率较低，发热量大；开关电源优缺点开关电源优缺点优点 体积小，重量轻，效率高，最高可达99%；缺点 输出波纹达，有尖峰脉冲干扰，故障时输出电压失控升高，容易烧毁设备。

线性电源和开关电源的主要区别 线性电源工作在工业频率 开关电源工作的频率很高一、线性电源的原理：一、线性电源的原理：线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。

线性电源是先将交流电经过变压器变压，再经过整流电路整流滤波得到未稳定的直流电压，流电压，要达到高精度的直流电压，要达到高精度的直流电压，必须经过电压反馈调整输出电压，必须经过电压反馈调整输出电压，这种电源这种电源技术很成熟，技术很成熟，可以达到很高的稳定度，可以达到很高的稳定度，波纹也很小，波纹也很小，而且没有开关电源具有的干而且没有开关电源具有的干扰与噪音。

但是它的缺点是需要庞大而笨重的变压器，但是它的缺点是需要庞大而笨重的变压器，所需的滤波电容的体积和所需的滤波电容的体积和重量也相当大，而且电压反馈电路是工作在线性状态，调整管上有一定的电压降，在输出较大工作电流时，在输出较大工作电流时，致使调整管的功耗太大，致使调整管的功耗太大，转换效率低，转换效率低，还要安装很大的还要安装很大的散热片。

这种电源不适合计算机等设备的需要，将逐步被开关电源所取代。

二、开关电源的原理：二、开关电源的原理：开关电源主要包括输入电网滤波器、输入整流滤波器、逆变器、输出整流滤波器、控制电路、保护电路。

它们的功能是：1、输入电网滤波器：消除来自电网，如电动机的启动、电器的开关、雷击等产生的干扰，同时也防止开关电源产生的高频噪声向电网扩散。

2、输入整流滤波器：将电网输入电压进行整流滤波，为变换器提供直流电压。

3、逆变器：是开关电源的关键部分。

它把直流电压变换成高频交流电压，并且起到将输出部分与输入电网隔离的作用。

什么是开关电源开关电源是一种电力转换设备，用于将一种电压转换为另一种电压供应给电子设备使用。

它是现代电子产品中常见的电源之一，具有体积小、效率高、稳定性好等优点。

开关电源主要由三个部分组成，即输入端、控制端和输出端。

输入端接收来自交流电源或直流电源的输入电压，并将其转换为稳定的直流电压。

控制端负责监测输入电压的变化，并通过控制开关管的开关时间来调整输出电压的稳定性。

输出端则将调整后的电压供应给需要的电子设备。

开关电源的工作原理基于开关管的开关控制。

开关管在每个周期内交替地关闭和打开，以使输入电能以高频率进行节拍式调制，然后经过变压器和滤波电路进行转换和滤波，从而得到稳定的输出电压。

由于开关管的开关速度非常快，因此开关电源能够实现高效能的电能转换。

与传统的线性电源相比，开关电源具有明显的优势。

首先，开关电源的效率通常可以达到80%以上，而线性电源的效率只有60%左右。

高效率意味着在相同功率输出条件下，开关电源产生的热量较少，散热要求较低。

其次，开关电源的体积小巧，适用于低功率和便携式电子设备。

另外，开关电源能够稳定输出电压，不受输入电压波动的影响。

开关电源的应用非常广泛。

它被广泛应用于电子产品、计算机、通信设备、工业自动化设备等领域。

在家庭生活中，我们常见的电视、电脑、手机充电器等设备都使用了开关电源。

然而，开关电源也存在一些问题和注意事项。

首先，由于开关电源中存在高频脉冲信号，可能会产生电磁干扰。

为了避免干扰，开关电源需要进行屏蔽处理。

其次，由于开关电源内部的元件结构较为复杂，一旦出现故障，修复起来较为困难。

因此，在使用开关电源时，需要注意保护措施，避免过载、短路等情况的发生。

综上所述，开关电源是一种高效、稳定的电力转换设备，被广泛应用于电子产品和各种设备中。

它的出现使电子设备更加小巧、高效，并提供稳定的电源供应。

然而，使用开关电源需要注意电磁干扰和保护措施，以确保正常使用和安全运行。

开关电源与线性电源的比较
开关电源的优缺点
∙电源（Power Supply）原始定义：把其他形式的能源转换成电能的装置叫做电源。

按此定义，日常生活中常见的电源有如下一些：
图1 相对轻巧的开关电源
∙优点：
∙1、转换效率高，理想情况下没有功率损耗；
∙2、体积小，频率的提高带来小型化的体积；
∙3、可降压或升压输出；
∙4、输入输出容易隔离；
∙5、容易实现多路输出；
∙6、可输出负电压；
∙7、输入电压范围能做得很宽。

∙缺点：
∙相对线性电源而言，唯一的确定就是有相对大的输出纹波噪声，电磁辐射比线性电源的大。

线性电源的优缺点
∙图3 比较笨重的线性电源
∙几乎跟开关电源的优缺点完全反过来，线性电源的优缺点如下：
∙优点：
∙电路没有开关器件，因此没有开关噪声，输出非常干净。

∙缺点：
∙1、只能降压；
∙2、只能做同种电压极性的转换；
∙3、输入、输出不能实现隔离；
∙4、难于实现多路输出；
∙5、效率低、晶体管损耗大；
∙6、输入电压范围窄；
∙7、发热厉害；
∙8、体积大。

∙事实上，开关电源的问世，最早就是大名鼎鼎的NASA（美国国家航空航天局）为降低卫星的重量，而推动研发的。

现在，绝大多数的电源供电都采用了开关电源，如笔记本电脑的电源适配器、LED灯的驱动电源、充电器、太阳能逆变器、模块电源、通信电源等等，本质上都是开关电源，线性电源只在小部分模拟电路，小电流供电场合应用。

开关电源的优点在电力电气技术的应用及各种电源系统中，开关电源技术均处于核心地位。

开关电源可极大地提高电源利用效率、节省材料、降低成本。

具体来讲，开关电源具有以下优点：1、功耗小，效率高。

在开关电源的电路中，晶体管V在激励信号的激励下，交替的工作在导通-截止和截止-导通的开关状态，转换速度很快，频率一般为50kHz左右，在一些技术先进的国家，可以做到几百或者近1000kHz，这使得开关晶体管V的功耗很小，电源的效率可以大幅度地提高，其效率可达到80%。

2、体积小，重量轻。

从开关电源的原理框图可以清楚地看到这里没有采用笨重的工频变压器。

由于调整管V上的耗散功率大幅度降低后，又省去了较大的散热片。

由于这两方面原因，所以开关电源的体积小，重量轻。

3、稳压范围宽。

从开关电源的输出电压是由激励信号的占空比来调节的，输入信号电压的变化可以通过调频或调宽来进行补偿。

这样，在工频电网电压变化较大时，它仍能够保证有较稳定的输出电压。

所以开关电源的稳压范围很宽，稳压效果很好。

此外，改变占空比的方法有脉宽调制型和频率调制型两种。

开关电源不仅具有稳压范围宽的优点，而且实现稳压的方法也较多，设计人员可以根据实际应用的要求，灵活地选用各种类型的开关电源。

4、滤波的效率大为提高，使滤波电容的容量和体积大为减少。

开关电源的工作频率目前基本上是工作在50kHz，是线性稳压电源的1000倍，这使整流后的滤波效率几乎也提高了1000倍；即使采用半波整流后加电容滤波，效率也提高了500倍。

在相同的纹波输出电压下，采用开关稳压电源时，滤波电容的容量只是线性稳压电源中滤波电容的1/500～1/1000。

电路形式灵活多样，有自激式和他激式，有调宽型和调频型，有单端式和双端式等等，设计者可以发挥各种类型电路的特长，设计出能满足不同应用场合的开关电源。

开关电源目前的发展趋势可以概括为以下几个方面：高频化、模块化、数字化、PFC、同步整流技术、非隔离DC/DC技术、初级PWM控制IC的优化以及绿色化。

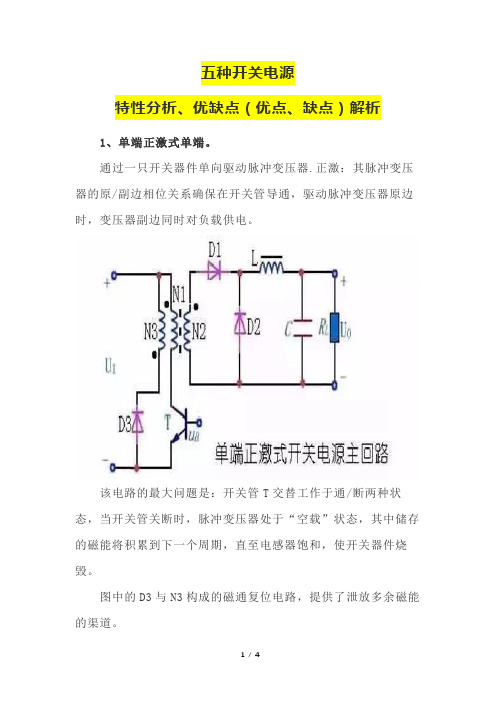

五种开关电源特性分析、优缺点（优点、缺点）解析1、单端正激式单端。

通过一只开关器件单向驱动脉冲变压器.正激：其脉冲变压器的原/副边相位关系确保在开关管导通，驱动脉冲变压器原边时，变压器副边同时对负载供电。

该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将积累到下一个周期，直至电感器饱和，使开关器件烧毁。

图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。

2、单端反激式。

反激式电路与正激式电路相反，其脉冲变压器的原/副边相位关系确保当开关管导通，驱动脉冲变压器原边时，变压器副边不对负载供电，即原/副边交错通断。

脉冲变压器积累磁能问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。

从电路原理图上看，反激式与正激式很相像，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。

3、推挽（变压器中心抽头）式。

这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。

主要优点：高频变压器磁芯利用率高（与单端电路相比）、电源电压利用率高（与后面要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。

主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。

4、全桥式。

这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。

图中T1、T4为一对，由同一组信号驱动，同时导通/关断；T2、T3为另一对，由另一组信号驱动，同时导通/关断。

两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。

主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。

主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。

开关电源技术与典型应用
开关电源技术是一种通过开关元件（如晶体管或MOSFET）
周期性地开关来实现能量转换的技术。

它主要使用高频开关来实现电源的高效率转换，使电能以低电压、高电流的形式供应给负载。

典型的应用包括：
1. 计算机和服务器电源：开关电源可以提供高效率的直流电压给计算机和服务器，使其能够正常运行。

同时，开关电源的小体积和低噪声特性也符合计算机和服务器的需求。

2. 通信设备电源：开关电源可为通信设备提供稳定的电源，使其能够正常通信。

在移动通信设备如手机和无线路由器中，开关电源的小尺寸和高效率对于延长电池寿命非常重要。

3. 工业设备电源：开关电源广泛应用于工业自动化领域，如机床、电焊机、工业机器人等。

开关电源具有高效率和可靠性，能够满足工业设备对电源的高要求。

4. LED照明电源：开关电源可驱动LED照明设备，通过调整
开关频率和占空比来控制LED的亮度。

开关电源还可以提供
高功率因素校正和电流稳定性，提高LED照明的效果和寿命。

5. 高速电源：开关电源可用于提供高速开关的电源，如高速列车、高速电梯等。

开关电源可以快速响应负载变化，提供稳定的电源给要求高速响应的设备。

总的来说，开关电源技术的优点包括高效率、小尺寸、低噪声，适用于各种不同的应用领域。

开关电源分类及原理开关电源是一种常见的电源类型，广泛应用于各种电子设备中。

根据其工作原理和特点，可以将开关电源分为多种类型。

本文将介绍几种常见的开关电源分类及其原理。

一、开关电源的分类1. 基于工作方式的分类开关电源可以根据其工作方式进行分类，主要包括以下几种类型：（1）开关模式电源：开关模式电源是一种常见的开关电源类型，其工作原理是通过开关管的开关动作来控制电源的输出。

开关模式电源具有高效率、稳定性好等特点，广泛应用于计算机、通信设备等领域。

（2）开关逆变器电源：开关逆变器电源是一种将直流电转换为交流电的开关电源。

它通过开关管的开关动作，将直流电源转换为高频交流电，再通过滤波电路得到稳定的交流电输出。

开关逆变器电源在太阳能发电、电动汽车等领域有着广泛的应用。

（3）开关稳压电源：开关稳压电源是一种能够提供稳定输出电压的开关电源。

它通过反馈控制电路来实现对输出电压的调节，具有输出电压稳定、响应速度快等特点，常用于精密仪器、医疗设备等领域。

2. 基于拓扑结构的分类开关电源还可以根据其拓扑结构进行分类，主要包括以下几种类型：（1）开关电源的原理开关电源的工作原理是通过开关管的开关动作来控制电源的输出。

当开关管导通时，电源输出电压；当开关管关断时，电源停止输出。

通过不断地开关动作，可以控制输出电压的大小和稳定性。

（2）开关电源的优点开关电源相比传统的线性电源具有以下优点：- 高效率：开关电源采用开关管进行开关动作，能够实现高效率的能量转换，减少能量损耗。

- 小体积：开关电源采用高频开关动作，可以减小变压器和滤波电容的体积，使整个电源模块更加紧凑。

- 宽输入电压范围：开关电源能够适应较宽的输入电压范围，具有较好的电网适应性。

- 稳定性好：开关电源通过反馈控制电路来实现对输出电压的调节，具有较好的稳定性和响应速度。

（3）开关电源的应用领域开关电源广泛应用于各种电子设备中，包括计算机、通信设备、工业自动化设备、医疗设备等。

开关电源起到什么作用开关电源是电子设备中常见的一种电源供应装置，其作用在于将输入的电源信号转换成稳定的输出电压或电流，以供各种电子设备正常运行。

开关电源通过内部的开关元件（如晶体管、集成电路等）来实现电压的转换和稳定，具有体积小、效率高、稳定性好等优点，广泛应用于各种电子设备中。

首先，开关电源的主要作用是将输入电源（AC电源或直流电源）转换为稳定的输出电压或电流。

在实际应用中，很多电子设备需要不同的工作电压或电流来满足其正常工作的需求，而开关电源能够根据设计要求输出不同电压或电流的电能，使得设备能够正常运行。

其次，开关电源还能提供必要的保护机制，保护电子设备不受电压、电流波动等因素的影响。

通过内置的过流保护、过温保护、短路保护等功能，开关电源能够在电路异常情况下及时切断电源，保护设备不受损坏，确保电子设备的安全运行。

另外，开关电源还具有效率高的特点。

相比传统的线性电源，开关电源通过交替开关元件进行能量的传递和调节，使得能源转换的效率更高。

高效的能源转换不仅可以减少能源浪费，还可以提高电子设备的整体工作效率，延长设备的使用寿命。

此外，开关电源在体积上也具有优势。

由于开关电源采用了先进的工艺和技术，使得其尺寸更小，功率密度更高。

这使得开关电源在一些对体积要求比较严格的场合中得到广泛应用，如移动设备、医疗设备、通信设备等领域。

总的来说，开关电源在电子设备中起着至关重要的作用。

它不仅能够将输入电源转换为符合设备需求的稳定输出，还能提供保护机制、高效能转换、小体积等优势，为各种电子设备的正常运行提供了可靠的电源支持。

在未来，随着技术的不断创新和发展，开关电源将会在更多领域得到应用，为电子设备的发展带来更多可能性。

1。

线性电源和开关电源原理区别及优缺点一、线性电源的原理及优缺点：线性电源是利用变压器、整流滤波电路和稳压器等组成的电子电路，将交流电转换为稳定的直流电供给电子设备。

具体工作原理如下：1.变压器：变压器通过变压比将输入的交流电压降低或升高到所需的电源电压。

2.整流滤波：将变压器输出的交流电压通过整流电路转化为直流电压，并利用滤波电路去除直流电压中的波动。

3.稳压器：稳压器通过消耗过多的电能将直流电压稳定在所需的电压值上。

线性电源的优点：1.输出纹波小：由于线性电源只进行一次整流滤波，输出纹波较小，对于对输出纹波要求较高的设备，如音频设备，线性电源更为适用。

2.稳压能力强：线性电源采用反馈稳压技术，能够稳定输出以满足负载的要求。

3.输出电压准确：线性电源的输出电压精度较高，波动范围较小，能够满足对精度要求较高的设备。

线性电源的缺点：1.效率低：线性电源的效率较低，工作时会有较大的功耗，会导致能源浪费。

2.体积大、重量重：线性电源中的变压器和稳压器等部件决定了整个电源的体积较大、重量较重，限制了其在大型设备或移动设备中的应用。

3.散热困难：由于线性电源的效率不高，其内部会产生大量的热量，需要散热器来散热，但是由于体积限制，散热困难。

二、开关电源的原理及优缺点：开关电源是通过快速开关管将输入交流电转换为高频脉冲信号，再经过变压器变换、滤波和稳压途径得到所需稳定直流电压的电子电源。

具体工作原理如下：1.输入整流：将输入的交流电通过整流电路转换为直流电。

2.DC/DC变换：通过开关元件（如MOSFET或IGBT）将直流电转换为高频脉冲信号。

3.变压器：将高频脉冲信号通过变压器变换为合适的输出电压。

4.输出整流滤波：将变压器输出的信号通过整流滤波电路转换为稳定的直流电压。

5.稳压器：稳压器通过反馈控制将输出电压稳定在所需的电压值上。

开关电源的优点：1.高效率：开关电源采用高频开关技术，能够提高电源的工作效率，减少电源的功耗。

开关电源的优点开关电源采用了不同于线性电源的能量转换方式，因而开关电源具有一系列线性电源所不具备的优点。

主要有：能量转换效率高能量转换效率高，设备体积小重量轻等。

一、开关电源简介开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。

目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。

经过数十年的研究和发展，开关型电源技术日臻成熟。

目前开关电源应用十分广泛，已经成为主流的电源技术。

开关电源的工作频率已经从几kHz发展到几MHz。

各种新型开关电源集成电路也数目繁多，层出不穷各种开关电源包括AC-DC 电源和DC-DC电源等。

二、开关电源的工作原理开关电源采用了不同于线性电源的能量转换方式，因而开关电源具有一系列线性电源所不具备的优点。

主要有：能量转换效率高，设备体积小，重量轻等。

开关电源一般由开关管（起电子开关的作用），续流二极管，贮能电感和控制集成电路等组成。

其中开关电源控制集成电路是整个电路的核心元件，它担任驱动开关管将输入直流电压转换成脉冲波形的工作。

开关电源控制集成电路一般采用电压比较器与三角波发生器协同的方式工作。

开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。

与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波”，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。

脉冲的占空比由开关电源的控制器来调节。
