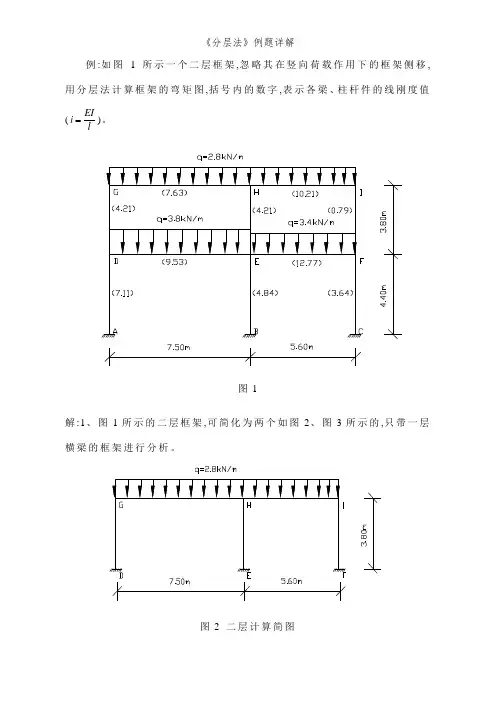

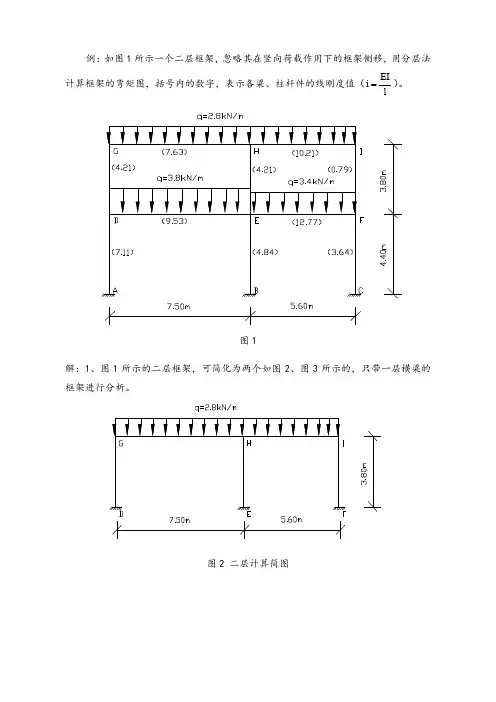

例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号内的数字，表示各梁、柱杆件的线刚度值（EIil ）。
图1解：1、图1所示的二层框架，可简化为两个如图2、图3所示的，只带一层横梁的框架进行分析。
图2 二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数采用分层法计算时，假定上、下柱的远端为固定，则与实际情况有出入。
因此，除底层外，其余各层柱的线刚度应乘以0.9的修正系数。
底层柱的弯矩传递系数为12，其余各层柱的弯矩传递系数为13。
各层梁的弯矩传递系数，均为12。
图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数计算各节点处的力矩分配系数时，梁、柱的线刚度值均采用修正后的结果进行计算，如：G节点处：7.630.6687.63 3.79GH GHGHGH GDGjGi ii iiμ====++∑GD3.790.3327.63 3.79GD GDGH GDGjGi ii iiμ====++∑H节点处：7.630.3537.63 3.7910.21HG HGHGHG HE HIHjHi ii i iiμ====++++∑3.790.1757.63 3.7910.21HI HIHIHG HE HIHjHi ii i iiμ====++++∑10.210.4727.63 3.7910.21HE HEHEHG HE HIHjHi ii i iiμ====++++∑同理，可计算其余各节点的力矩分配系数，计算结果见图6、图7。
图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩（1）第二层：①计算各梁杆端弯矩。
先在G、H、I节点上加上约束，详见图8图8 二层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号），写在各梁杆端下方，见图9：213.13kN m 12FGHql M =-=-⋅213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HIql M=-=-⋅27.32kN m 12F IHql M==⋅ 在节点G 处，各梁杆端弯矩总和为：13.13kN m FG GH M M ==-⋅在节点H 处，各梁杆端弯矩总和为：13.137.32 5.81kN m F F H HG HI M M M =+=-=⋅在节点I 处，各梁杆端弯矩总和为：7.32kN m F I IH M M ==⋅②各梁端节点进行弯矩分配，各两次，详见图9 第一次弯矩分配过程：放松节点G ，即节点G 处施加力矩13.13kN m ⋅，乘以相应分配系数，得到梁端+8.76kN m ⋅和柱端+4.37kN m ⋅，+8.76kN m ⋅按12传到GH 梁H 端； 放松节点I ，即在节点I 处施加力矩7.32kN m -⋅，乘以相应分配系数0.935和0.065，得到梁端 6.32kN m-⋅和柱端+1.00kN m⋅， 6.32kN m-⋅按12传到IH梁H端；放松节点H，相应的在节点H处新加一个外力偶矩，其中包括GH 梁右端弯矩、IH梁左端弯矩、GH梁和IH梁传来的弯矩。
其值为(13.13+4.387.32 3.16)kN m=7.03kN m---⋅-⋅，乘以分配系数，HI梁分配3.56kN m-⋅、HG梁分配 2.73kN m-⋅、HE柱分配 1.32kN m-⋅， 3.56kN m-⋅按1 2传到I端， 2.73kN m-⋅按12传到G端。
第一次分配过程完成。
第二次弯矩分配过程：重复第一次弯矩分配过程，叠加两次结果，得到杆端最终弯矩值。
③计算各柱的杆端弯矩。
二层柱的远端弯矩为各柱的近端弯矩的1 3（即传递系数为13），带*号的数值是各梁的固端弯矩，各杆分配系数写在图中的长方框内图9 二层弯矩分配传递过程（2）第一层：①计算各梁杆端弯矩。
先在D 、E 、F 节点上加上约束，详见图10图10 底层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号），写在各梁杆端下方：217.81kN m 12FDEql M =-=-⋅217.81kN m 12F EDql M ==⋅ 28.89kN m 12F EF ql M=-=-⋅28.89kN m 12F FEql M==⋅ 在节点D 处，各梁杆端弯矩总和为：17.81kN m FD DE M M ==-⋅在节点E 处，各梁杆端弯矩总和为：17.818.898.92kN m F F E ED EF M M M =+=-=⋅在节点I 处，各梁杆端弯矩总和为：8.89kN m F F FE M M ==⋅②各梁端节点进行弯矩分配，各两次，分配以及传递过程同第二层，但弯矩传递时要注意传递系数的差别。
③计算各柱的杆端弯矩。
二层柱的远端弯矩为各柱的近端弯矩的1 3（即传递系数为13），底层柱的远端弯矩为近端弯矩的12（即传递系数为12），带*号的数值是各梁的固端弯矩，各杆分配系数写在图中的长方框内。
图11 底层弯矩分配传递过程5、将二层与底层各梁、柱杆端弯矩的计算结果叠加，就得到各梁、柱的最后弯矩图，详见图12。
图12 弯矩图（单位：kN m）6、力矩再分配由以上各梁、柱的杆端弯矩图可知，节点处有不平衡力矩，可以将不平衡力矩再在节点处进行一次分配，此次分配只在节点处进行，并且在各杆件上不再传递。
在本题中，由于不平衡力矩相对较小，力矩可不再分配。
