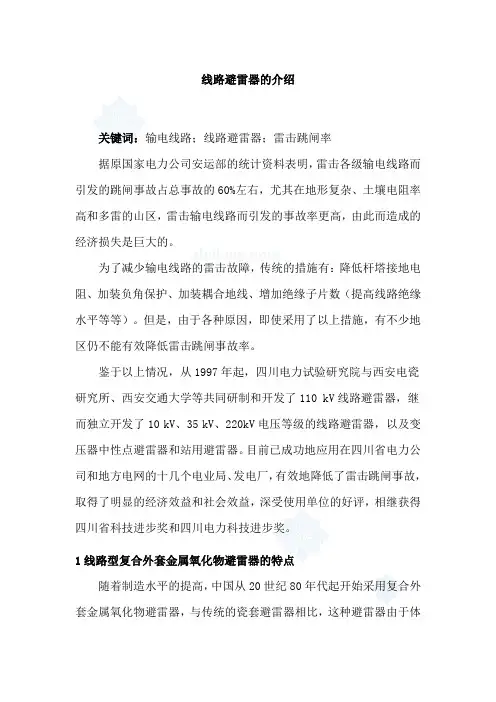

线路避雷器的介绍关键词：输电线路；线路避雷器；雷击跳闸率据原国家电力公司安运部的统计资料表明，雷击各级输电线路而引发的跳闸事故占总事故的60%左右，尤其在地形复杂、土壤电阻率高和多雷的山区，雷击输电线路而引发的事故率更高，由此而造成的经济损失是巨大的。
为了减少输电线路的雷击故障，传统的措施有：降低杆塔接地电阻、加装负角保护、加装耦合地线、增加绝缘子片数（提高线路绝缘水平等等）。
但是，由于各种原因，即使采用了以上措施，有不少地区仍不能有效降低雷击跳闸事故率。
鉴于以上情况，从1997年起，四川电力试验研究院与西安电瓷研究所、西安交通大学等共同研制和开发了110 kV线路避雷器，继而独立开发了10 kV、35 kV、220kV电压等级的线路避雷器，以及变压器中性点避雷器和站用避雷器。
目前已成功地应用在四川省电力公司和地方电网的十几个电业局、发电厂，有效地降低了雷击跳闸事故，取得了明显的经济效益和社会效益，深受使用单位的好评，相继获得四川省科技进步奖和四川电力科技进步奖。
1线路型复合外套金属氧化物避雷器的特点随着制造水平的提高，中国从20世纪80年代起开始采用复合外套金属氧化物避雷器，与传统的瓷套避雷器相比，这种避雷器由于体积小，重量轻，从90年代起逐步试用到输电线路防雷。
这种避雷器具有以下特点：(1) 采用一次模压成型（即真空浇注工艺），排除了内部气隙，局部放电量小（国家标准要求小于50 PC，该产品小于5 PC），内部不易受潮，提高了避雷器使用的可靠性。
(2) 重量轻，体积小，既可悬挂在变电站进线门型构架上，节省占地；也可悬挂在线路杆塔上，安装方便、简单，安装成本较低。
(3) 避雷器本体上设计有防爆孔，即使避雷器因内部故障发生爆炸，由于避雷器裙套材料是硅橡胶，爆炸后只是裙套裂开，不会出现瓷套避雷器爆炸后，瓷片飞出打坏绝缘子串和导线等周围设备的情况。
(4) 110 kV、220 kV等级的线路避雷器由于外串联了空气间隙，避雷器本体平时不带电（仅在雷电过电压时动作），这就在很大程度上延长了阀片和硅橡胶外套的使用寿命，抗老化能力大幅提高；而10 kV、35 kV线路避雷器则采用了串联热爆式脱离器的方式，即使避雷器本体故障，脱离器会立即炸开，保证了系统的安全正常运行。
避雷器安装注意事项1. 引言避雷器是一种用于保护建筑物、设备和人身安全的重要装置。
它能够有效地接收和分散雷电冲击，减少或消除雷击对设备和建筑物的损害。
在进行避雷器安装时，需要遵循一些重要的注意事项，以确保安装质量和效果。
2. 安装位置选择选择合适的安装位置对于避雷器的效果至关重要。
以下几点需要考虑： - 避雷器应尽量靠近需要保护的设备或建筑物，以确保最短的接地路径。
- 避雷器应远离易燃、易爆等危险物质，以防止可能引发火灾或爆炸。
- 避雷器应远离其他金属结构，以避免不必要的干扰。
3. 安装高度要求避雷器的安装高度也是一个需要注意的问题。
以下几点需要考虑： - 避雷器应尽量安装在高处，以便更好地接收到雷电冲击。
- 避雷器与地面之间的垂直距离应符合相关规范和标准。
- 避雷器的安装高度应适当，以便维护人员进行日常检查和维修。
4. 安装角度要求避雷器的安装角度也是需要注意的。
以下几点需要考虑： - 避雷器应尽量垂直于地面安装，以便更好地接收到雷电冲击。
- 避雷器与地面之间的倾斜角度应符合相关规范和标准。
- 避雷器的安装角度应适当，以便维护人员进行日常检查和维修。
5. 安装接地要求避雷器的接地是保证其正常工作的重要环节。
以下几点需要考虑： - 避雷器的接地电阻应符合相关规范和标准。
- 避雷器与建筑物或设备的接地系统应连接良好，确保电流能够有效流入地下。
- 接地电阻测试和测量结果应记录并定期检查，以确保接地系统处于良好状态。
6. 安装固定要求避雷器在安装过程中需要正确固定，以下几点需要注意： - 避雷器应使用专用固定支架或夹具进行固定，确保稳固可靠。
- 固定件应符合相关规范和标准，具有足够的强度和耐腐蚀性。
- 安装固定点的数量和位置应根据避雷器型号和规格进行合理选择。
7. 安全操作要求在进行避雷器安装时，需要注意以下安全操作要求： - 安装人员应熟悉相关安装规范和标准，并严格按照要求进行操作。
避雷器操作规程避雷器是一种可以保护电力设备和人身安全的重要装置，能将由雷电引起的过电压泄放到大地中，防止电力设备受到毁坏或人员触电。
为了使用避雷器更加安全可靠，需要制定一份避雷器操作规程，以便使用人员严格遵守，确保设备正常运转。
本文将从以下几个方面来介绍避雷器的操作规程。
一、避雷器的安装1. 安装位置避雷器应安装在电力设备的进线与地之间，应与设备保持一定的距离。
如避雷器与设备之间没有足够的空间，则应考虑增大进线线缆长度，或将避雷器安装在设备旁边的支架上。
2. 安装方式避雷器应安装在整流站的远端，并并联在设备母线之间，与设备保持直接连接。
安装时应保证阻抗匹配，并使用良好的接地装置。
3. 设备检查在安装避雷器之前，应仔细检查设备的电气性能，包括电压等级、有功功率因数、无功功率因数、额定电流等等。
检查完成后，确认设备符合安装要求，可以降低雷击电压并保护设备，才能开始安装避雷器。
二、避雷器的维护1. 检查周期避雷器应按照使用频率和环境条件来制定检查周期，一般情况下，在环境条件较差的地方，使用频率较高的避雷器应进行更加频繁的检查和维护。
具体周期需结合实际情况而定，一般为3个月至半年一次。
2. 维护内容避雷器的维护工作包括清洁、检查和更换。
清洁工作应进行定期而彻底的清理，避免灰尘和污垢附着在避雷器表面，影响避雷器的使用寿命。
检查工作应检查避雷器的外观和内部情况，排查可能存在的损坏和老化问题，及时处理。
如果避雷器的保护件有损坏或者失效，则应立即更换，以保证避雷器的良好运转。
三、避雷器的使用注意事项1. 避雷器的保护区域避雷器的保护区域应该严格标明，在这个范围内任何物体都不应该堆放或阻挡。
在避雷器的正常工作过程中，避雷器将会把大量的电流引向地面，防止设备电池冲击波的影响，因此避雷器周围应该保持一定的距离，并保持通风好，避免设备过热。
2. 避雷器的检查为了保证设备运行的安全性和稳定性，应定期检查避雷器的操作情况，以了解其性能是否正常，如出现问题应及时处理。
避雷器安装位置的选择
避雷器的安装方法有两种：上侧和下侧。
如果避雷器安装在跌落保险的上侧，配电变压器的防雷保护会减弱吗？经过多年的运行经验，避雷器安装在跌落保险的下侧或上侧时，其防雷效果是相同的。
避雷器安装位置不同，未发生雷击事故。
另外，根据《架空配电线路设计技术规范》，防雷装置应尽量靠近变压器安装。
一般认为距离不应超过10米。
近年来，为了方便供电部门的管理，各特种变压器用户都采用了高压计量箱装置。
计量箱一般安装在坠落保险的上方。
在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。
隔离开关的安装解决了安装在跌落保险上侧所带来的问题。
当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。
当单相接地故障发生时，可以减少单相接地故障的查找和处理时间。
因此，避雷器的安装位置应根据现场安装的电气设备确定。
城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险的上方。
如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。
线路避雷器安装要求标准在电力系统中，线路避雷器的作用是保护电力设备和线路免受雷击损坏。
正确并合格地安装线路避雷器对于维护电力系统的安全稳定运行至关重要。
本文将详细介绍线路避雷器安装的相关要求和标准。
一、线路避雷器选择选择合适的线路避雷器是确保安装效果的首要步骤。
根据不同的电力系统和环境条件，选择适宜的避雷器型号和规格。
一般来说，线路避雷器应具备以下特点：1. 额定电压与系统电压相符；2. 能够耐受系统频率下的耐受电压；3. 具备足够的放电能力以及快速响应的击穿电压。
二、线路避雷器的安装位置线路避雷器的安装位置应根据具体情况进行合理选择。
一般来说，应在主要设备设施上设置避雷器，如变压器、断路器、隔离开关等。
同时，根据距离和布置条件，还应设置适量的避雷器进行连续保护。
三、线路避雷器的安装方法线路避雷器的安装必须符合相关的标准和技术要求。
一般情况下，避雷器应垂直安装于支架上，并采用合适的接地装置。
以下是安装线路避雷器的详细步骤：1. 确定避雷器的安装位置，并进行必要的准备工作，如清理杂物、检查接地装置等。
2. 安装防振装置：根据实际情况，安装避雷器附近的防振装置，以确保避雷器的稳定性和抗震性。
3. 安装避雷器，将避雷器垂直安装于支架上，固定螺栓并加固。
4. 连接导线：将避雷器与接地装置进行可靠连接，确保电流能够顺利通过。
5. 检查和测试：安装完毕后，对线路避雷器进行检查和测试，确保安装质量符合标准要求。
四、线路避雷器的维护与保养为了保证线路避雷器的正常工作，必须定期进行维护与保养。
以下是一些常见的维护措施：1. 定期清理：定期检查线路避雷器的表面情况，清理附着在避雷器表面的灰尘和污垢，以确保其绝缘性能。
2. 检测接地装置：定期检测接地装置的电阻值，确保其符合要求，如有问题及时进行处理。
3. 定期检测：定期进行避雷器的电气性能测试，如耐压测试和击穿电压测试，以确保其正常工作。
4. 及时更换：如果避雷器出现损坏或老化等情况，应及时更换，以保证其可靠性和绝缘性能。
避雷器安装位置的选择
避雷器的安装方法有两种：上侧和下侧。
如果避雷器安装在跌落保险的上侧，配电变压器的防雷保护会减弱吗？经过多年的运行经验，避雷器安装在跌落保险的下侧或上侧时，其防雷效果是相同的。
避雷器安装位置不同，未发生雷击事故。
另外，根据《架空配电线路设计技术规范》，防雷装置应尽量靠近变压器安装。
一般认为距离不应超过10米。
近年来，为了方便供电部门的管理，各特种变压器用户都采用了高压计量箱装置。
计量箱一般安装在坠落保险的上方。
在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。
隔离开关的安装解决了安装在跌落保险上侧所带来的问题。
当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。
当单相接地故障发生时，可以减少单相接地故障的查找和处理时间。
因此，避雷器的安装位置应根据现场安装的电气设备确定。
城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险的上方。
如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。

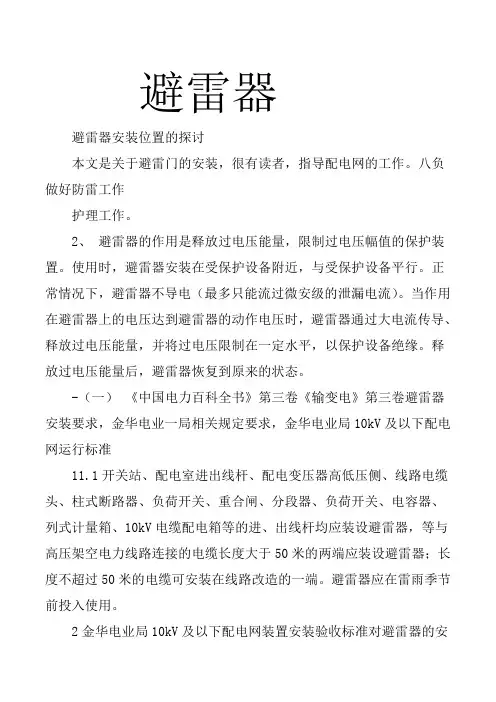

避雷器避雷器安装位置的探讨本文是关于避雷门的安装，很有读者，指导配电网的工作。
八负做好防雷工作护理工作。
2、避雷器的作用是释放过电压能量，限制过电压幅值的保护装置。
使用时，避雷器安装在受保护设备附近，与受保护设备平行。
正常情况下，避雷器不导电（最多只能流过微安级的泄漏电流）。
当作用在避雷器上的电压达到避雷器的动作电压时，避雷器通过大电流传导、释放过电压能量，并将过电压限制在一定水平，以保护设备绝缘。
释放过电压能量后，避雷器恢复到原来的状态。
-（一）《中国电力百科全书》第三卷《输变电》第三卷避雷器安装要求，金华电业一局相关规定要求，金华电业局10kV及以下配电网运行标准11.1开关站、配电室进出线杆、配电变压器高低压侧、线路电缆头、柱式断路器、负荷开关、重合闸、分段器、负荷开关、电容器、列式计量箱、10kV电缆配电箱等的进、出线杆均应装设避雷器，等与高压架空电力线路连接的电缆长度大于50米的两端应装设避雷器；长度不超过50米的电缆可安装在线路改造的一端。
避雷器应在雷雨季节前投入使用。
2金华电业局10kV及以下配电网装置安装验收标准对避雷器的安装有要求9.1变电所出线杆、配电变压器10kV侧、0.4kV或0.22kv及以下侧、线路电缆头、杆塔开关或杆、负荷开关、10kV计量箱、电容器、常遭雷击的杆塔等均应设置防雷接地设施。
9.8有电缆头的电杆，避雷器应安装在靠近电缆头的地方。
4、避雷器1安装位置不合理分析及10kV线路分支（电缆）安装位置图（避雷器安装在灵科下桩头侧）5（图1）避雷器的安装要求符合避雷器规范的要求，能保护电缆。
然而，在架空线路上有雷击电流通过凌克，然后进入避雷器的放电回路。
避雷器安装在凌克与电缆电气连接之间。
虽然符合规程要求，保护了电缆，但在雷波侵入过程中，雷击通过凌克从避雷器进入地面，对玲科非常不利，易发生闪络、烧伤或跳闸，这使得操作人员在闪电天频繁地处理事故。
将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障<图2)。
避雷器应该在哪些区域安装？避雷器是一种能够保护建筑物和电器设备免受雷击影响的重要装置。
然而，由于雷电活动的复杂性和不确定性，安装避雷器并不是简单的任务。
不同区域的安装位置也会有所不同，下面将详细介绍避雷器应该安装的几个重要区域。
一、高层建筑高层建筑是雷电活动的重点区域，因为它们通常比周围的建筑物更高，容易成为雷电击中的目标。
因此，在高层建筑的屋顶和外墙上安装避雷器是非常重要的。
避雷器应该被安装在高楼的顶部，以便能够及时地引导雷电击中的能量，并分散到大地。
此外，对于高层建筑，还应该安装避雷网，将整个建筑物形成一个保护的电气屏障。
具体安装方法如下：1. 在高层建筑的屋顶上安装避雷器。
避雷器应该选择合适的类型和规格，以符合建筑物的高度和雷电风险。
2. 在高层建筑的外墙上安装避雷器。
避雷器的间距和安装位置应按照相关标准进行布置，以确保整个建筑物都能得到保护。
二、工业区工业区是雷电活动频繁的地方，因为它们通常有大量的金属结构和设备，这些结构和设备容易成为雷电击中的目标。
因此，在工业区内，应该广泛地安装避雷器，以提供全面的保护。
具体安装方法如下：1. 在工业区的建筑物上安装避雷器。
避雷器应该安装在建筑物的高处，以便能够吸引和分散雷电击中的能量。
2. 在工业区的设备和机械上安装避雷器。
这些设备通常包含大量的电子元件和导体，容易受到雷击的影响。
对于重要的设备，可以采用直接连接避雷器的方式，以提供更好的保护。
三、住宅区雷电对住宅区的影响虽然没有高层建筑和工业区那么严重，但也需要一定的防护措施。
在住宅区安装避雷器可以减少雷电对建筑物和电器设备的破坏，降低潜在的安全风险。
具体安装方法如下：1. 在住宅区的屋顶上安装避雷器。
避雷器应该选择适合住宅区的类型和规格，以提供良好的保护效果。
2. 在住宅区的电气设备和电器上安装避雷器。
这些设备通常比较敏感，容易受到雷电击中的影响。
通过安装避雷器，可以有效地降低雷电风险。
总结起来，避雷器的安装应该根据不同区域的特点和需求来进行。
一、工程背景随着电力系统的发展，雷击事故对电力设备的损害日益严重。
为了提高电力系统的稳定性和可靠性，降低雷击事故的发生，安装线路避雷器是必要的措施。
本施工方案针对500kV同塔双回线路，提出合理的避雷器安装方案。
二、施工准备1. 工程组织成立施工领导小组，负责施工组织、协调、监督等工作。
施工人员应具备相关资质，熟悉避雷器安装工艺和操作规程。
2. 材料准备（1）避雷器：根据设计要求，选择合适的避雷器型号和规格。
（2）连接线：根据避雷器型号和规格，准备相应的连接线。
（3）工具：扳手、螺丝刀、钢卷尺、线坠、水平尺等。
（4）防护用品：安全帽、防护眼镜、绝缘手套、绝缘靴等。
3. 施工场地准备（1）检查施工现场，确保场地平整、无障碍物。
（2）对施工区域进行围栏，设置警示标志，确保施工安全。
三、施工步骤1. 避雷器安装前的检查（1）检查避雷器外观，确保无损坏、变形等。
（2）检查避雷器内部结构，确保无异物、裂纹等。
（3）检查避雷器连接线，确保无破损、老化等。
2. 避雷器安装（1）根据设计图纸，确定避雷器安装位置。
（2）在安装位置进行标记，确保安装精度。
（3）将避雷器连接线与避雷器连接，确保连接牢固。
（4）将避雷器固定在杆塔上，确保避雷器稳定。
（5）检查避雷器安装质量，确保安装符合要求。
3. 避雷器调试（1）检查避雷器动作电压，确保符合设计要求。
（2）检查避雷器放电电流，确保符合设计要求。
（3）检查避雷器接地电阻，确保符合设计要求。
四、施工注意事项1. 施工过程中，注意个人安全，佩戴好防护用品。
2. 避免碰撞、划伤避雷器，确保避雷器外观完好。
3. 安装避雷器时，注意连接线的固定，防止连接线松动。
4. 调试避雷器时，注意操作规范，确保避雷器性能良好。
五、施工验收1. 避雷器安装完毕后，进行外观检查，确保安装质量。
2. 避雷器调试合格后，进行验收，确保避雷器性能符合设计要求。
3. 验收合格后，办理相关手续，交付使用。

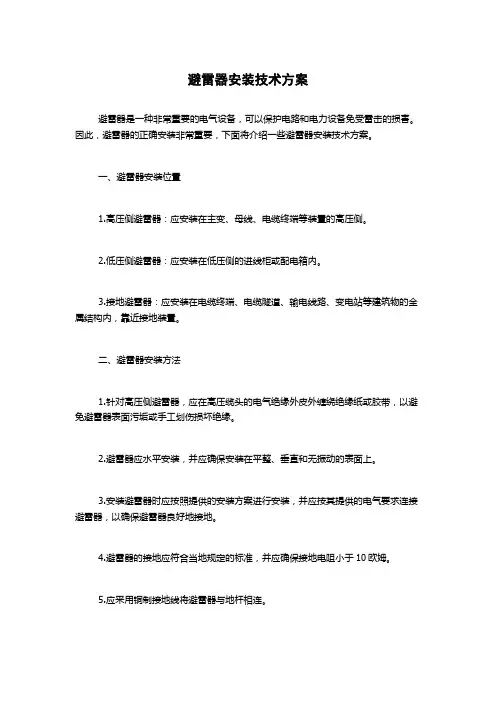

避雷器安装技术方案避雷器是一种非常重要的电气设备，可以保护电路和电力设备免受雷击的损害。
因此，避雷器的正确安装非常重要，下面将介绍一些避雷器安装技术方案。
一、避雷器安装位置1.高压侧避雷器：应安装在主变、母线、电缆终端等装置的高压侧。
2.低压侧避雷器：应安装在低压侧的进线柜或配电箱内。
3.接地避雷器：应安装在电缆终端、电缆隧道、输电线路、变电站等建筑物的金属结构内，靠近接地装置。
二、避雷器安装方法1.针对高压侧避雷器，应在高压缆头的电气绝缘外皮外缠绕绝缘纸或胶带，以避免避雷器表面污垢或手工划伤损坏绝缘。
2.避雷器应水平安装，并应确保安装在平整、垂直和无振动的表面上。
3.安装避雷器时应按照提供的安装方案进行安装，并应按其提供的电气要求连接避雷器，以确保避雷器良好地接地。
4.避雷器的接地应符合当地规定的标准，并应确保接地电阻小于10欧姆。
5.应采用铜制接地线将避雷器与地杆相连。
三、避雷器配合其他设备的安装1.在高压设备前，输入变压器和变电所安装避雷器，以保护电力设备。
2.在出口电缆头中安装避雷器，以保护同接地堆的移动式设备。
3.在送入熔化炉的电缆末端安装避雷器，以保护炉变向器和灌装机。
4.在船舶的供电和通信系统上安装避雷器，以保护人员和设备。
四、避雷器检查和维护1.检查避雷器的外部表面是否有损坏或污垢，必要时定期清洗。
2.定期检查避雷器是否有内部故障，应定期进行绝缘电阻测量。
3.如发现避雷器有内部故障，应及时更换损坏的避雷器。
如果有任何修理操作，必须遵守相关规定。
4.维护人员应对所有检查和维护操作进行适当的培训，以确保他们可以安全有效地进行操作。
总之，避雷器是非常重要的设备之一，可以保护电路和电力设备免受雷击的损害。
正确的安装和维护非常重要，因此必须按照相关的技术方案进行操作。
10kV环网供电防操作过电压避雷器的安装位置近年来，10kV环网供电系统的应用越来越广泛。
它通过将高压线路串联成环的方式，实现了区域间的电力互通和备用电源，为城市的电力供应保障提供了重要的支持。
然而，在环网供电过程中，常常会出现瞬间过电压等干扰，影响电力设备的正常运行。
因此，在环网供电系统建设过程中，必须充分考虑过电压保护的问题，从而保障供电的可靠性和稳定性。
在环网供电系统中，防操作过电压避雷器的安装位置非常重要。
防操作过电压避雷器是安装在环网节点的重要设备，它能够在一定程度上保护电力设备免受电力干扰和损坏。
因此，防操作过电压避雷器必须安装在合适的位置，以发挥其最大的作用。
首先，防操作过电压避雷器应该安装在电容器组和变压器的中性点上。
电容器组和变压器是环网供电系统中的重要设备，经常受到瞬间过电压的影响。
如果防操作过电压避雷器安装在这些设备的中性点上，可以有效地保护它们免受瞬间过电压的损害。
此外，从安装位置上看，电容器组和变压器的中性点是供电系统中较为稳定的区域，这也有利于防操作过电压避雷器的稳定性和可靠性。
其次，防操作过电压避雷器可以安装在架空线路杆塔上。
架空线路是环网供电系统中最为显眼的设备，也是最容易受到瞬间过电压的影响。
因此，在架空线路杆塔上安装防操作过电压避雷器，可以有效地保护架空线路免受过电压的影响，提高供电系统的稳定性和可靠性。
最后，防操作过电压避雷器还可以安装在发电机端子箱和断路器旁边。
这些设备的工作环境非常恶劣，容易造成设备损坏和电力干扰。
安装防操作过电压避雷器可以提高发电机和断路器的工作稳定性，保障供电系统的正常运行。
综上所述，防操作过电压避雷器的安装位置非常重要。
在环网供电系统的建设过程中，必须充分考虑设备的安装位置，选择合适的安装点位，以提高防操作过电压避雷器的保护效果，保障供电系统的稳定和可靠运行。
除了防操作过电压避雷器的安装位置，其设计及选择也是非常重要的。
防操作过电压避雷器必须能够在电力设备受到瞬间过电压的时候，迅速地引导过电压电流，并将电力设备与过电压隔离，从而保护电力设备免受损害。
线路避雷器安装要求标准随着现代社会的发展，电力设备的使用越来越广泛，而雷电对电力设备的破坏也越来越严重。
为了保护电力设备的安全运行，线路避雷器的安装成为了必不可少的一项工作。
线路避雷器是一种能够在雷电冲击下迅速引导和分散电流的装置，有效地保护电力设备免受雷击的侵害。
为了确保线路避雷器的安装效果，有一些标准和要求需要遵守。
首先，线路避雷器的安装位置应该选择在电力设备的进出线口处。
这样可以最大限度地减少雷电对电力设备的冲击。
同时，线路避雷器的安装位置应该远离易燃易爆物品，以防止因雷击引发火灾等事故。
其次，线路避雷器的安装高度也需要符合一定的标准。
一般来说，线路避雷器的安装高度应该在2米以上，以确保其能够有效地引导和分散雷电冲击产生的电流。
此外，线路避雷器的安装高度还应该考虑到设备的维护和检修方便性，以便及时进行维护和更换。
另外，线路避雷器的安装应该符合相关的电气安装规范。
在安装过程中，需要注意线路避雷器的接线方式和接地方式。
线路避雷器的接线应该牢固可靠，接地电阻应该符合规定的范围。
此外，线路避雷器的安装还需要进行必要的测试和检验，以确保其安装质量和性能。
此外，线路避雷器的安装还需要考虑到周围环境的影响。
例如，在海边或者高山等特殊环境中，由于气候条件的特殊性，线路避雷器的安装要求可能会有所不同。
在这种情况下，需要根据实际情况进行相应的调整和改变。
最后，线路避雷器的安装还需要进行定期的检测和维护。
定期检测可以及时发现线路避雷器的故障和损坏情况，及时进行维修和更换。
同时，还需要定期清理线路避雷器周围的杂物，以确保其正常运行。
总之，线路避雷器的安装要求标准是保护电力设备免受雷击侵害的重要保障。
在安装过程中，需要选择合适的安装位置和安装高度，符合相关的电气安装规范，考虑周围环境的影响，并进行定期的检测和维护。
只有这样，才能确保线路避雷器的安装效果和使用寿命，保障电力设备的安全运行。
避雷器避雷器安装位置的讨论直接在门口安装避雷器，非常读者，引导网络工作保护避雷器是一种保护装置，它释放电压能量以限制电压的振幅。
张力防雷罩在使用时靠近受保护的设备，并与之平行安装。
并且通常无法进入（“最大限度地通过微型安全级的泄漏电流”），当施加在防雷面板上的电压达到防雷面板的操作电压时，引导防雷面板，从而将能量从电压中释放出来，并将过电压限制在一定水平上，并且保护防雷面板的操作电压。
绝缘执行部分：APR当电压能量释放时，避雷器恢复到原来的状态。
（一）安装避雷针的要求，摘自《中国电力百科全书》第二版，第三卷，金伯利管理局的有关条例和10千伏电力网及以下网络的运作标准：11.1.矿井起爆装置，如封闭装置和分配器室的输入和输出杆，分配器变压器的高压和低压两侧，电缆头，柱断路器，负载开关，中继器，段段，电荷蹄、电容器、柱式测量盒、10千伏电缆、输入线和输入线出口与高压空气电线连接的长度大于50米的电缆，应在两端安装防雷罩。
长度小于50米的电缆可安装在电缆线的端部之一。
转换防护装置应在地雷季节之前投入使用。
金华电力局安装和接收10千伏及以下配电设备的标准9.1高负载显示器、10千伏测量盒、电容器和频繁撞击塔应配备防雷接地设施。
9.8装有电缆头的杆应安装在电缆头附近。
对不合理安装避雷器位置的分析（五）、（……）安装避雷针的要求符合保护电缆的《避雷针条例》的要求，但空运线路上有一条雷流通过克，接着是避雷针的排放回路，安装在电缆和装甲车之间的电缆，虽然符合协议的要求，但保护电缆，对电缆的入侵具有极大的不利影响。
雷声雷雷从避雷针中循环，因此很容易照明、烧毁或去除。
这使得操作者能够在闪电日处理经常发生的事故。
将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障<图2)。
2、10kV电缆出线( 电缆负荷开关)避雷器安装图(图3)。
该避雷器的安装,虽防止架空线路雷电流对负荷开关和电缆的入侵，但存在雷电流经过负荷开关入地，如果负荷开关在分闸状态，雷电流将无处泻放，有可能将开关绝缘击穿(波的反射-雷电压幅值蠱加，发生在开关的一侧),如将避雷器安装在负荷开关的架空线路侧，即达到保护要求，又不会存在上述问题(不需考虑电缆侧的来雷,电缆另一侧有防雷保护措施)。
《输电线路避雷器安装施工方案》一、项目背景随着电力需求的不断增长，确保输电线路的安全稳定运行至关重要。
雷电是影响输电线路安全的主要因素之一，为了提高输电线路的耐雷水平，降低雷击跳闸率，计划在特定的输电线路上安装避雷器。
本次安装避雷器的输电线路位于[具体区域]，该线路承担着重要的电力输送任务。
由于该地区雷电活动频繁，近年来多次发生雷击跳闸事故，给电力系统的安全稳定运行带来了严重威胁。
因此，安装避雷器是提高该输电线路耐雷水平的有效措施。
二、施工步骤1.施工准备（1）技术准备- 熟悉施工图纸和相关技术规范，编制施工方案和技术交底。
- 组织施工人员进行技术培训，使其掌握避雷器的安装方法和技术要求。
（2）材料准备- 根据施工图纸和材料清单，采购避雷器、金具、绝缘子等材料，并进行检验和试验，确保材料质量符合要求。
- 准备施工所需的工器具，如吊车、扳手、螺丝刀等。
（3）现场准备- 对施工现场进行勘察，确定避雷器的安装位置和施工方案。
- 清理施工现场，确保施工场地平整、畅通。
2.避雷器安装（1）避雷器支架安装- 根据设计要求，在输电线路杆塔上安装避雷器支架。
支架的安装位置应准确，牢固可靠。
- 安装支架时，应注意调整支架的水平度和垂直度，确保避雷器安装后处于垂直状态。
（2）避雷器安装- 将避雷器吊装到支架上，并用螺栓固定。
避雷器的安装方向应正确，铭牌应朝外。
- 安装避雷器时，应注意保持避雷器与杆塔之间的绝缘距离，避免避雷器与杆塔发生接触。
（3）引线连接- 将避雷器的引线与输电线路的导线连接。
引线的连接应牢固可靠，接触良好。
- 连接引线时，应注意引线的长度和弧度，避免引线过长或过短，影响避雷器的正常运行。
3.接地装置安装（1）接地极安装- 根据设计要求，在输电线路杆塔附近安装接地极。
接地极的安装位置应准确，深度应符合要求。
- 安装接地极时，应注意接地极的垂直度和接地电阻，确保接地极的接地效果良好。
（2）接地引线连接- 将接地极与避雷器的接地端子连接。
防雷器的安装方法
一、选择安装地点
1. 首先，应选择在靠近设备的位置安装防雷器。
2. 其次，应选择在设备电源进入房间之前，也就是电源线与室外的连接处安装防雷器。
3. 最后，安装防雷器的位置应离地面不低于1.5米，避免被淹水损坏。
二、接线方式
1. 首先，防雷器的外壳要接地，通常接到主机箱的大地线上。
2. 其次，要分别接好防雷器的进线和出线，进线应从设备所在的电源进入房间的位置引入；出线应接到设备的电源输入端上，通常是插头或电源线连接的地方。
3 . 最后，要注意不要将防雷器的进线和出线搞反，否则会导致防雷器失效。
三、引线长度
1. 在安装过程中，防雷器引线的长度尽量短，一般在1米以内。
2. 如果引线过长，会增加其电阻，使其失去作用；如果引线过短，会使接头易受损坏，影响其可靠性。
四、注意事项
1. 安装防雷器时一定要确保操作安全，防止触电伤人。
2. 在操作防雷器时，工具必须接地，防止静电造成损坏。
3. 安装完毕后，要检查所有连接是否牢固，确保引线和接头无
松动。
4. 平时要定期检查防雷器的状态，发现损坏及时更换。
5. 如果不了解防雷器的安装方法，最好请专业人员进行安装，避免安全隐患。
避雷器操作规程避雷器是一种保护电力设备及建筑物不受雷击影响的重要电气设备。
正确使用避雷器可以有效地保障设备的正常运转和人身安全。
因此，在实际操作过程中，必须要严格遵守相关的避雷器操作规程，以确保电力设备的安全可靠性。
一、避雷器安装1.安装位置：避雷器应设置在办公楼、工厂、航运、电力、通讯、广播、铁路、航空、计算机等中大型建筑物内，并且需要在最为容易遭受雷击的地方进行设置。
2.安装方式：避雷器应采用专业安装工具和设备进行安装，遵照制造商的安装说明书。
3.接地设施：避雷器安装前，必须先检查并确定接地设施的接触电阻符合规定的标准。
二、避雷器使用1.正常情况下，避雷器工作电压应在规定取值范围内。
如超过规定电压，应尽快更换避雷器。
2.需要更换避雷器时，必须按照制造商的说明进行拆卸，并且需要先切断避雷器所保护的电路的供电。
3.在使用过程中，避雷器应定期进行检查，查看避雷器表面是否出现损坏和是否有异味等异常情况，如有异常应及时停止避雷器的使用。
4.如果避雷器受到雷击损坏，应检查设备是否正常运行，如若操作不当则必须作出改正，并按照制造商的说明进行更换。
5.在停电维修时，应先切断已安装的避雷器电路。
三、其它注意事项1.避雷器不得在高温、潮湿、腐蚀性气体、易爆性或有毒气体的环境中使用。
2.避雷器表面如果出现了脱落、变形或划痕等缺陷，应立即停止使用，更换新的避雷器。
3.在使用过程中，不得移动或翻转避雷器。
4.使用过程中应防止冲击、震动或过度阻尼等情况的产生。
总结避雷器是保护电器设备和人身安全的重要设备，正确使用避雷器应严格遵守相关规程。
在安装避雷器时应遵守市电规范，安装要牢固，排线要整洁，接线要清晰，当然同时也需要经常检查升压变压器接地情况，以保证正常工作。
此外，避雷器在日常使用过程中，一定要定期进行检查，及时更换损坏的避雷器，请勿私自拆卸，以免造成安全事故。
总之，正确操作避雷器，保护电器设备的安全指向不言自明，相信大家在日常使用中也能密切关注操作规程，保障设备的安全可靠性。
关于避雷器安装位置的探讨
作者：吴志强王瑞君
一、前言
随着110KV杨村、北苑、后宅等变电所的投运，以及10KV架空线路分段设备的增多，施工单位在施工时时常存在避雷器安装位置不合理，运行人员验收时又未对避雷器的安装位置进行注意（认识不足），使得10KV架空线路中避雷器安装位置不合理的现象大量存在。
这些情况的存在是由于我们对规程理解不深和对防雷机理缺乏认识引起的。
本文就避雷器安装位置进行探讨，以飨读者，指导配网工作人员做好配网的防雷保护工作。
二、避雷器的作用
避雷器是一种能释放过电压能量限制过电压幅值的保护设备。
使用时将避雷器安装在被保护设备附近，与被保护设备并联，在正常情况下避雷器不导通（最多只流过微安级的泄漏电流）。
当作用在避雷器上的电压达到避雷器的动作电压时，避雷器导通，通过大电流，释放过电压能量并将过电压限制在一定水平，保护设备绝缘。
在释放过电压能量后，避雷器恢复到原状态。
——摘自《中国电力百科全书》第二版，输电与配电卷
三、金华局有关规程要求
1、《金华电业局10千伏及以下配电网运行标准》中对避雷器的安装的要求：
11.1 开闭所和配电室的进出线杆、配电变压器的高、低压二侧、线路电缆头、柱上断路器、负荷开关、重合器、分段器、负荷闸刀、电容器、柱上计量箱、10千伏电缆分接箱进出线等应装避雷器。
与高压架空电力线路相连的长度超过50米的电缆，应在其二端装设避雷器；长度不超过50米的电缆，可在线路变换处一端装设。
避雷器应在雷季之前投入运行。
2、《金华电业局10千伏及以下配电网装置安装及验收标准》中对避雷器安装的要求：
9.1变电所出线杆、配电变压器10千伏侧、0.4千伏或0.22千伏及以下侧、线路电缆头、柱上开关或柱上负荷闸刀、10千伏计量箱、电容器、经常发生雷击杆塔应装设防雷接地设施。
9.8 有电缆头的杆子，避雷器的安装应靠近电缆头处。
四、避雷器不合理安装位置分析
1、10KV线路分支(电缆)安装位置图（避雷器安装在令克下桩头侧）（图1）
避雷器安装要求符合规程关于避雷器的要求，对电缆起保护作用，但却存在架空线上的雷电流经过令克，再到避雷器入地泻放回路，避雷器安装在令克和电缆的电气连接之间，虽然满足了规程的要求，保护了电缆，但对雷电波入侵过程看，对令克是十分不利的，雷电流经令克从避雷器入地，很容易使令克闪络、烧毁或脱扣，使运行人员在雷电日事故处理频繁。
典型事例见我局8月10日事故运行分析（金华配电网站）：
令克烧毁
（图1）
将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障（图2）。
接点在
上桩头
（图2）
2、10kV电缆出线（电缆负荷开关）避雷器安装图（图3）。
该避雷器的安装，虽防止架空线路雷电流对负荷开关和电缆的入侵，但存在雷电流经过负荷开关入地，如果负荷开关在分闸状态，雷电流将无处泻放，有可能将开关绝缘击穿（波的反射－雷电压幅值叠加，发生在开关的一侧），如将避雷器安装在负荷开关的架空线路侧，即达到保护要求，又不会存在上述问题（不需考虑电缆侧的来雷，电缆另一侧有防雷保护措施）。
如果是分
闸状态，雷
电可能将
开关击
毁…
接点在电缆侧
合
闸
时
（图3）
3、10KV负荷闸刀避雷器安装图（分析同上，需改在架空线路侧）（图4）
接点电缆侧
（图4）
4、10KV分段开关避雷器安装图（图5）
同理存在雷电流经闸刀的动静触头，在闸刀分开实存在例2的问题，将避雷器安装在闸刀的线路侧，保护了开关的同时也保护了闸刀。
接点在闸
刀后面
若分闸时，
闸刀被击毁
（图5）
五、延伸问题—避雷器安装原则
当线路通过柱上断路器连接电缆穿越道路时，根据《标准》应在其两端都各加装避雷器（如图6），但如此造成重复安装，增加了柱上设备数量，加大安装和维护的工作量。
因此在满足保护要求和不与规程抵触的前提下进行修改。
按有关规程配置要求，及避雷器防雷保护机理，对组合成“系统”的设备进行避雷器安装原则解析，并引入配置避雷器的原则（10KV不需考虑操作过电压）。
（图6）
引入理念：在有雷电源入侵可能的地方，应安装防雷保护装置。
从整体上看，有雷电波入侵可能的地方只有A 点和D 点，因此，只在这两点加装避雷器就可以起到防雷的作用（如图7）。
电缆
开关
A
B
C
D
电缆 开关
A B
C D
（图7）
六、总结
我们对规程的理解需从防雷保护的本质出发，在工作当中善于思考和总结，引入“系统保护”概念来掌握避雷器配置的原则。
以上观点请各行家指正。
七、引用文献
《中国电力百科全书》第二版，输电与配电卷中国电力出版社
《金华电业局10千伏及以下配电网运行标准》金华电业局
《金华电业局10千伏及以下配电网装置安装及验收标准》金华电业局
金华配电网站。
