避雷器的施工方案避雷器是一种用于保护建筑物和设备免受雷击损害的重要设备。

在施工过程中，需要根据不同的建筑物和环境条件来制定适合的施工方案。

下面是关于避雷器施工方案的700字详细说明：一、前期准备工作：1. 确定施工区域：根据建筑物的结构、面积和功能，确定避雷器的布置位置和数量。

2. 确定安装方式：根据建筑物的结构和材料，选择适合的安装方式，包括挂装、埋装和嵌入式安装等。

3. 测量施工区域：根据设计图纸和实际情况，使用仪器进行测量并标注出安装位置和线路路径。

4. 采购材料：根据实际需要，采购合适的避雷器设备、导线和附属材料等。

二、施工步骤：1. 安装接闪针：根据设计要求，在建筑物的高点、突出部位或金属结构上安装接闪针。

通过铆钉、焊接或固定螺栓等方式将接闪针固定在合适的位置上，并确保接闪针与地面或金属结构之间的接触良好。

2. 安装避雷导线：根据设计和测量结果，在建筑物的高点或接闪针上安装避雷导线。

导线采用耐腐蚀、导电性好的材料，如铜或铝。

导线的安装要求平整、牢固，导线之间要保持适当的间距，避免短路和干扰。

3. 连接接地设施：将导线与建筑物的接地设施连接，确保避雷系统与地面之间的良好接触。

接地设施可以是接地极、接地网或接地体，根据具体情况选择合适的接地设施，并正确连接导线。

4. 安装避雷器：根据设计要求，在导线路径的适当位置上安装避雷器。

避雷器是避雷系统的关键组成部分，它能够迅速引导和分散雷电能量，保护建筑物和设备不受雷击损害。

避雷器的安装要求水平、固定，并与导线之间的连接牢固可靠。

5. 调试和测试：在施工完成后，进行避雷系统的调试和测试工作。

包括对避雷器和导线的电气性能进行检测和测量，确保系统的正常运行和安全可靠。

6. 验收和维护：完成避雷器的施工后，对整个避雷系统进行验收。

验收包括对施工质量和符合设计要求的检查，同时制定合理的维护计划，定期对避雷系统进行检查和维护，确保其长期有效运行。

以上是一份关于避雷器施工方案的700字详细说明，该方案包括前期准备工作、施工步骤以及测试和维护等相关内容，旨在提供一种完整的施工方案，以确保避雷器的正确安装和正常运行。

避雷器安装施工方案一、工程前期准备1、安全评估和许可在开始工程之前，进行全面的安全评估，以确定潜在的危险和风险，并采取适当的措施来减少或消除这些危险。

获取必要的施工许可和许可证，确保项目合法进行，符合当地法规和标准。

2、材料采购和检验根据项目规格和设计要求，采购必要的避雷器、地线材料和其他相关配件。

在采购材料后，进行详细的材料检验，以确保其质量和规格符合要求。

3、人员和设备准备确保具有必要的技能和培训的人员参与施工，包括电工、工程师和施工人员。

检查和维护所需的施工设备和工具，确保其正常运行和安全性。

4、工程计划和时间表制定详细的工程计划和时间表，包括工程启动日期、施工阶段、完成日期和关键的里程碑。

确保工程计划充分考虑到季节性因素、天气条件和其他可能影响施工进程的因素。

5、场地勘察和测量在开始施工前，进行场地勘察，确认避雷器安装位置、地线系统布置和接地条件。

进行精确的测量和布局，以确保避雷器和地线系统按照设计规格精确安装。

二、基础准备1、基础清理在安装避雷器之前，必须确保工作区域清洁，没有障碍物，并且没有杂物或污垢。

这有助于确保施工人员的安全，以及避雷器和地线系统的稳固性。

移除任何可能妨碍施工的障碍物，例如建筑材料、杂草、垃圾等。

2、基础测量和布局在清理工作完成后，进行精确的基础测量和布局，以确保避雷器和地线系统按照设计要求准确安装。

使用测量工具，如测距仪、水平仪和铅锤，测量和标记避雷器的准确位置。

确保位置的高度、方向和间距与设计规格相符。

根据测量结果，在基础上进行标记，以指示避雷器、地线和接地设备的安装点。

三、杆塔或建筑物准备1、杆塔或建筑物的稳定性评估在开始安装避雷器之前，必须对杆塔或建筑物的结构进行评估，确保其稳定性和结构完整性。

这涉及到检查潜在的损坏或结构问题，如腐蚀、裂缝或杆塔倾斜。

如果发现任何结构问题，必须采取必要的修复措施，以确保杆塔或建筑物能够安全承受避雷器和地线系统的重量和风荷载。

110kVxxx南北线避雷器安装施工组织方案批准：审核：校核：编制：LLJJL电力检修维护部二0一二年四月一、编制依据（1）《110－500kV架空送电线路施工及验收规（GB50233－2005）》；（2）《建筑工程施工质量验收统一标准（GB50300-2001）》；（3）《建设工程文件归档整理规范（GB/T50328-2001）》；（4）《建设工程项目管理规范（GB/T50326-2006）》；（5）《110kV－500kV架空电力线路工程施工质量及评定规程（DL/T5168－2002）》;（6）《110～750kV架空送电线路设计技术规程（DL/T5092-1999）》；（7）《土方与爆破工程施工及验收规范（GBJ201-83）》；（8）《建筑工程质量检验评定标准(GBJ301—88)》；（9）《输电线路施工机具设计、试验基本要求（DL/T875-2004）》；（10）《110kV及以上送变电工程启动及竣工验收规程（DL/T782-2001）》；（11）《国家电网公司输变电工程达标投产考核办法（2007版）》；（12）《国家电网公司输变电优质工程评选办法（2005版）》；（13）《电力建设安全工作规程第2部分架空电力线路（DL 5009.2－2004）》；（14）《国家电网公司电力安全工作规程电力线路部分》；（15）《电力建设安全健康与环境评价管理办法（试行）（国家电网工[2004]488号）》；（16）《电力建设安全健康与环境管理工作规定（国家电网工[2003]168号）》；（17）《输变电工程安全文明施工标准化工作规定（试行）（国家电网基建[2005]403号）》；（18）《国家电网公司输变电工程安全文明施工标准化图册》；（19）《架空输电线路防雷设计》（20）《架空送电线路运行规程》（21）《接地装置施工及验收规范》二、110kVxxx南北线概况110kVxxx南北线从重庆FLJL电力公司220Kv YF变电站引出，经白涛化工园区、玉泉河、江东办事处、蒿枝坝进入LQ工业园区110kV龙桥变电站，线路采用同塔双回架设，导线型号为LGJ-300/25其中乌江跨越段采用LGJ-300/40，线路全长26.4公里，杆塔64基。

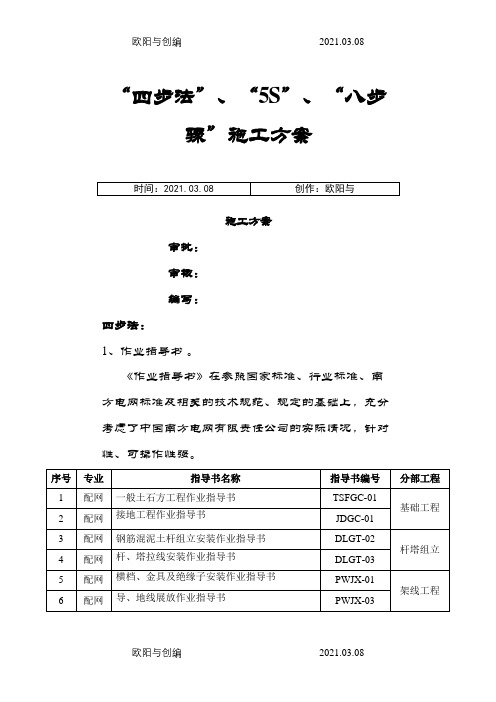

“四步法”、“5S”、“八步骤”施工方案施工方案审批：审核：编写：四步法：1、作业指导书。

《作业指导书》在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了中国南方电网有限责任公司的实际情况，针对性、可操作性强。

2、风险评估与控制。

3、安全施工作业票。

一、概况：1.1、根据“电网工程的一切施工活动必须有安全施工作业票”的规定要求，各施工单位从事送变电工程施工、维护及抢修等作业必须使用《安全施工作业票》（以下简称作业票）。

1.2、本套作业票分为三大类：第一类为建筑施工使用，按工序划分共制订有14种作业票；第二类为变电安装使用，按工序划分共制订有27种作业票；第三类为线路施工使用，按工序划分共制订有30种作业票；具体作业票种类详见各目录清单。

1.3、施工负责人必须有明显的标志识别（用红、黄袖套或背心，由各施工单位自行规定），在作业面上必须设有安全监护人。

1.4、安全施工作业票附有副票与作业票同时使用，副票的主要是每天必查的工器具的安全外观检查表，内容可由各施工单位自行制定检查的细则，规定由安全监护人负责检查并签字。

1.5、在安全施工作业票背面附有分工内容和分工人员名单。

1.6、背面附有平面布置图，送电线路可在平面布置图中画出线路走向和位置名称（含杆塔编号等），注明分工人员位置并画好工作区域；变电站如不能画可采用补充的固定画好的平面布置图，在平面布置图中手画好施工作业面的区域。

1.7、安全施工作业票规定由施工负责人随身携带以备项目部经理、副经理、总工、专职安全员检查，安全施工作业票的存根保留在签发处，施工完成后7日由施工负责人交回项目部归档，存根和签发出去的安全施工作业票对应归档。

1.8、要求项目部每月至少有一次定期检查安全施工作业票的情况并有相应的记录。

二、使用要求：2.1、本套作业票应与施工班组《分工记录》配套使用。

2.2、施工队长安排工作任务时，应根据现场实际情况，指派熟识施工工艺流程及了解现场情况的人员担任该工作任务的施工负责人和安全监护人，并确定作业组施工人员。

110KV站至中寨10KV架空线避雷器更换安全技术措施一、概况：根据要求，110KV站至中寨风井场地10KV架空线避雷器已到更换时间，经检修人员对架空线路的巡检，发现多数拉线已腐蚀，需进行更换、横担、拉线连接及电杆连接处锈蚀严重，需进行除锈防腐处理，为保证施工安全，特编写此安全技术措施。

二、施工组织：施工时间：2014年月日时至月日时人员安排：施工负责人：李建兵技术负责人：张义福安全负责人：李义、骆金阳施工人员：李勇、李家友、张俊、晋从礼、李玉海、李跃辉、杨翰华、毛子恒、张永生。

三、检修主要任务：1、10KV架空线路检查更换氧化锌避雷器；2、检查拉线的腐蚀情况，（腐蚀严重的进行更换处理）；3、检查横担及连接装置进行除锈防腐（锈蚀严重的进行更换处理）；4、所有避雷器更换完成后进行试验（合格的交回库房管理）；四、施工前准备工作1、工具：紧线器、2.5T手扳葫芦（4台）、高压试电笔、三相短路接地线（两组）、踩板（4副）、脚扣（4副）、保险带（8副）、汽油发电焊机（1台）、传递绳、绳扣、电工工具等。

2、材料：针式绝缘子、悬式绝缘子、耐张线夹、棉纱、铝绞线、铝包带、花篮螺栓、电杆用临时拉线钢绞线及锚桩等。

3、通讯设施：为高效、快捷、安全的完成本次检修任务，施工现场用对讲机进行联系。

4、检修时的供电方式：检修期间110KV站至观音山风井场地10kv 双回路采用单回路供电，一路检修，一路供电。

五、施工步骤：1、根据检修计划，提前一天向调度室和机电部上报停电申请，由机电部办理停送电工作票。

2、检修Ⅰ（Ⅱ）回路时，得到调度室和机电部通知已把110KV变电站085(096)断路器转为检修状态,隔离开关0851、0856处于开位，接地开关08567处于合位（隔离开关0962、0966处于开位，接地开关09667处于合位）后，在操作手柄上挂“禁止合闸，有人工作”标示牌。

3、通知检修人员将观音山10KV配电室5#（6#）进线柜005（006）断路器转为检修状态，拖出小车，合上0051（0061）接地刀闸。

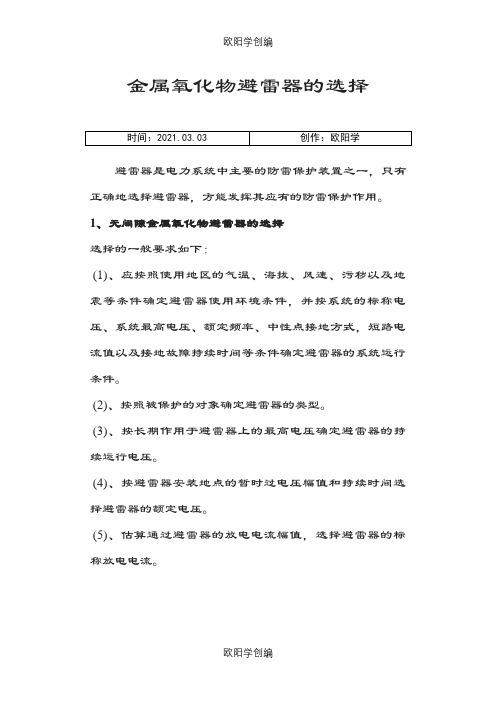

金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。

在中性点非直接接地系统，如单相接地故障能在10s 以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障2h及以上切除故障3～10kV 1.0～1.1U L，35～66kV Uc≥U L至于10s～2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

一、项目背景随着我国经济的快速发展，电力需求日益增长，输电线路作为电力输送的重要通道，其安全稳定运行对保障国家能源安全和人民生活用电至关重要。

然而，雷电天气对输电线路的影响较大，容易导致线路故障，影响电力系统的正常运行。

为提高输电线路的防雷能力，降低雷击故障率，特制定本施工方案。

二、施工目标1. 提高输电线路的防雷水平，降低雷击故障率；2. 确保施工质量和安全，按时完成施工任务；3. 优化施工方案，降低施工成本。

三、施工范围本施工方案适用于110kV及以上电压等级的输电线路防雷安装施工。

四、施工内容1. 避雷线安装（1）在输电线路两侧架设避雷线，确保避雷线与导线间距离符合规范要求；（2）避雷线应采用镀锌钢绞线，其截面积应符合设计要求；（3）避雷线应与杆塔接地良好连接，确保接地电阻符合规范要求。

2. 避雷器安装（1）在输电线路的杆塔上安装避雷器，确保避雷器与导线间距离符合规范要求；（2）避雷器应选用符合国家标准的产品，并进行严格的质量检验；（3）避雷器应与杆塔接地良好连接，确保接地电阻符合规范要求。

3. 接地装置施工（1）在输电线路的杆塔上施工接地装置，确保接地电阻符合规范要求；（2）接地装置应采用镀锌圆钢或扁钢，其截面积应符合设计要求；（3）接地装置应与杆塔基础钢筋焊接，确保焊接质量。

4. 绝缘子更换（1）对输电线路上的绝缘子进行更换，确保绝缘子符合设计要求；（2）绝缘子应选用符合国家标准的产品，并进行严格的质量检验；（3）更换绝缘子时，应注意保持导线与绝缘子间距离符合规范要求。

五、施工工艺1. 施工前准备：组织施工队伍，进行技术交底，熟悉施工图纸，准备施工材料；2. 施工过程：按照施工方案进行施工，确保施工质量；3. 施工验收：施工完成后，进行验收，确保施工质量符合规范要求。

六、施工组织与管理1. 成立项目组，负责施工组织、协调和管理；2. 制定施工进度计划，确保按时完成施工任务；3. 加强施工过程中的质量控制，确保施工质量符合规范要求；4. 严格执行安全操作规程，确保施工安全。

避雷器施工方案作业方案引言概述：避雷器是一种用于保护建造物和电气设备免受雷击伤害的重要设备。

在施工过程中，正确的作业方案对于确保避雷器的有效性和安全性至关重要。

本文将详细介绍避雷器施工方案的作业方案，包括安装位置选择、施工材料和工具选择、施工步骤和注意事项。

一、安装位置选择：1.1 定位建造物的避雷器安装位置：根据建造物的结构和用途，确定避雷器的安装位置是非常重要的。

普通来说，避雷器应该安装在建造物的高处，以便更好地接收雷电击中的能量。

同时，避雷器应该尽量远离电力路线和其他金属结构，以减少干扰和电磁波的影响。

1.2 考虑避雷器的接地系统：避雷器的接地系统是确保其正常工作的关键。

在选择安装位置时，需要确保能够连接到良好的接地系统。

普通来说，接地电阻应该小于10欧姆，以确保避雷器能够有效地将雷电击中的能量引导到地下。

1.3 考虑建造物的结构和材料：建造物的结构和材料也会影响避雷器的安装位置选择。

例如，在金属结构的建造物中，避雷器应该安装在最高点，以便更好地接收雷电击中的能量。

而在混凝土结构的建造物中，避雷器可以安装在建造物的顶部或者附近。

二、施工材料和工具选择：2.1 选择合适的避雷器：根据建造物的需求和雷电保护等级要求，选择合适的避雷器是非常重要的。

普通来说，避雷器可以分为外避雷器和内避雷器。

外避雷器适合于高层建造和大型工业设施，而内避雷器适合于低层建造和小型设备。

此外，还需要根据避雷器的额定电压和放电电流来选择合适的型号。

2.2 准备施工材料：在进行避雷器施工之前，需要准备好必要的施工材料，包括避雷器、接地线、接地材料等。

这些材料应该符合相关的国家标准和规范要求，以确保施工的质量和安全性。

2.3 使用适当的工具：在施工过程中，需要使用一些特定的工具来安装和连接避雷器。

例如，螺丝刀、扳手、电缆剥线器等。

确保工具的质量和适合性，以提高施工的效率和安全性。

三、施工步骤：3.1 安全措施：在进行避雷器施工之前，必须确保施工人员具备相关的安全知识和技能。

110KV变电站电气安装施工“三措一案”本工程涉及110KV、35KV、10KV电气设备的安装，包括主变、断路器、隔离开关、CT、避雷器等多种设备，涉及多个电压等级和接线方式。

工程规模较大。

1.4工期要求本工程工期紧迫，要求在规定时间内完成施工任务，保证电气设备按时投入使用。

1.5工程涉及的主要单位本工程涉及的主要单位包括建设单位、设计单位、施工单位、监理单位等，需要各个单位密切配合，协同作战。

1.6电气施工依据及内容本工程电气施工依据包括相关标准和规范，施工内容主要包括设备安装、接线、调试等。

2、施工现场组织机构2.1施工现场组织机构本工程施工现场组织机构包括总指挥部、技术质量部、安全___、物资管理部、劳务管理部等，各部门职责明确。

2.2施工现场组织原则本工程施工现场遵循“安全第一、质量第一、文明施工”的原则，确保施工过程中的安全、质量和环保。

2.3项目管理机构人员及部门职责本工程项目管理机构人员包括项目经理、技术负责人、安全负责人等，各部门职责明确，确保施工过程中的管理和监督。

二、安全措施1.1安全管理目标本工程安全管理目标是确保施工过程中的人员安全、设备安全、现场安全等各方面的安全。

1.2环境保护目标本工程环境保护目标是遵循国家环保政策和法律法规，保护施工现场周边环境，减少对环境的影响。

1.3文明施工目标本工程文明施工目标是遵循文明施工标准，保持施工现场的整洁有序，减少对周边居民的影响。

1.4安全、环境保护目标分解本工程将安全、环境保护目标分解到各个施工环节，制定相应的控制措施，确保目标的实现。

2安全文明施工组织机构及职责2.1组织机构本工程安全文明施工组织机构包括安全生产管理部、环保管理部、文明施工部等，各部门职责明确。

2.2技术保证体系本工程建立技术保证体系，制定相应的技术规程和标准，确保施工过程中的技术质量。

2.3安全监督保证体系本工程建立安全监督保证体系，制定相应的安全管理规程和标准，确保施工过程中的安全。

110kV高压电网输电线路防雷技术措施摘要：由于高压电网处于架空环境中，遭受雷击的概率较其他系统高，雷击输电线路事故给国民经济带来极大的损失，为减少此类事故的发生，本文对110kV架空输电线路雷害原因进行了分析，并提出了相关防雷技术措施，以供参考。

关键词：高压电网；雷击原因；防雷措施随着社会经济快速发展，对输电线路供电安全要求越来越严格，对于架空高压输电线路而言，影响最大的因素就是雷击，由于雷击导致的跳闸、停电的事故发生率高，给国民经济带来了极大的影响。

因此，为了确保电力系统的安全稳定运行，采取有效的防雷保护措施，对110kV架空电力线路的防雷保护和接地进行分析和研究，找出雷害事故频发的原因，寻求改进和完善的措施是非常有必要的。

1 雷害发生的成因及主要形式1.1 雷害发生的成因雷电是一种雷云放电的自然现象。

雷云放电的大部分是在云间或云内进行，只有小部分是对地发生的。

当雷云较低、周围又没有带异性电荷的云层，就会对地面突出物如架空线路铁塔或导线放电，产生很大的雷电流，可达几十甚至几百千安。

雷电流能在几个μs内达到最大值，然后在几十μs内衰减下去，它为2.6/40μs的冲击波。

表征雷电流的参数主要是雷电流幅值和雷电流波头的陡度（即雷电流变化的速度）。

雷云对地放电时，不但会在受雷电直击的线路上产生直击雷过电压，也会在雷击点附近未受雷击的线路上形成感应雷过电压。

当雷击过电压高于线路绝缘50%冲击耐受电压U50%时，线路绝缘击穿发生跳闸事故，严重时会发生电网大面积停电事故，威胁电网安全。

1.2 雷害发生的主要形式110kV架空线路发生雷害的主要形式是雷电的反击和绕击。

感应雷对110kV架空线路没有危害，但会对35kV及以下架空线路造成损害。

（1）雷电击中架空地线或杆塔顶时，雷电流下泄中会引起塔头电位升高，其电位大于绝缘子串U50%时，雷电流沿绝缘子串对导线放电，造成架空线路雷电反击闪络跳闸。

若遭受雷击架空线某杆塔高度h为24m，雷电强度I为40kA，杆塔接地电阻R为10Ω。
