—283—《装备维修技术》2021年第1期引言随着经济的高速发展，国家基础建设的规模越来越大，近些年履带起重机的市场保有量逐年攀升，特别在风电吊装领域，履带起重机更是发挥着举足轻重的作用。
支腿液压缸是履带起重机的重要组成部部分，其主要作用是支撑底座以方便拆装履带架。
支腿液压缸支反力的计算是履带起重机设计计算中非常重要的环节，是支腿液压缸设计的前提，同时也是支腿结构和底座结构设计计算的依据。
由于底座刚度较大，而支腿和地面有弹性时，常会出现1个支腿离地而形成3点支撑的情况。
目前关于支腿液压缸支反力的计算主要有3点支撑及4点支撑两种计算方法，这两种方法如何选取，以及能否满足履带吊起重机在主动顶升及360°全回转两种工况的要求，是设计时重点关注的问题。
本文将以三一650A 型履带起重机为例，通过理论计算及现场实测，总结支腿液压缸选型的一般原则及压力变化的一般规律。
1 优化设计原理结构优化设计是在给定的约束条件下，按照某种目标（如重量最轻、刚度最大等）求出最好的设计方案。
传统的结构优化设计实际上指的是结构分析，其过程为假设-分析-校核-重新设计，重新设计的目的也是要选择一个合理的方案。
由于计算机技术的发展，现在的结构优化设计指的是结构综合，其过程为假设-分析-搜索-最优设计，其中搜索过程是修改并优化的过程。
优化设计的方法［1］有简单的图解法或解析法、准则法，从工程和力学观点出发，提出结构达到优化设计时应满足的某些准则（如同步失效准则、满应力准则等），然后用迭代方法求出满足这些准则的解；数学规划法，就是将问题归纳为一个数学规划问题，包含线性规划和非线性规划等；近些年也发展起来一些启发式算法，有遗传算法、神经网络算法、模拟退火算法等。
不管是哪种方法，要想实现高效的优化设计，都必须借助优化分析软件，其中，ANSYS 就提供了优化设计模块，通过一系列的分析、评估和优化的循环过程，进行算法的实现，这一循环过程重复进行，直到所有的设计要求都满足为止，优化设计过程。

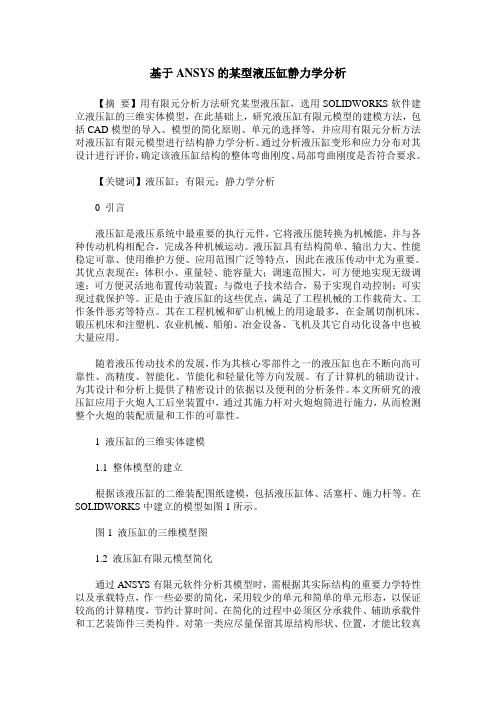

基于ANSYS的某型液压缸静力学分析【摘要】用有限元分析方法研究某型液压缸，选用SOLIDWORKS软件建立液压缸的三维实体模型，在此基础上，研究液压缸有限元模型的建模方法，包括CAD模型的导入、模型的简化原则、单元的选择等，并应用有限元分析方法对液压缸有限元模型进行结构静力学分析。
通过分析液压缸变形和应力分布对其设计进行评价，确定该液压缸结构的整体弯曲刚度、局部弯曲刚度是否符合要求。
【关键词】液压缸；有限元；静力学分析0 引言液压缸是液压系统中最重要的执行元件，它将液压能转换为机械能，并与各种传动机构相配合，完成各种机械运动。
液压缸具有结构简单、输出力大、性能稳定可靠、使用维护方便、应用范围广泛等特点，因此在液压传动中尤为重要。
其优点表现在：体积小、重量轻、能容量大；调速范围大，可方便地实现无级调速；可方便灵活地布置传动装置；与微电子技术结合，易于实现自动控制；可实现过载保护等。
正是由于液压缸的这些优点，满足了工程机械的工作载荷大、工作条件恶劣等特点。
其在工程机械和矿山机械上的用途最多，在金属切削机床、锻压机床和注塑机、农业机械、船舶、冶金设备、飞机及其它自动化设备中也被大量应用。
随着液压传动技术的发展，作为其核心零部件之一的液压缸也在不断向高可靠性、高精度、智能化、节能化和轻量化等方向发展。
有了计算机的辅助设计，为其设计和分析上提供了精密设计的依据以及便利的分析条件。
本文所研究的液压缸应用于火炮人工后坐装置中，通过其施力杆对火炮炮筒进行施力，从而检测整个火炮的装配质量和工作的可靠性。
1 液压缸的三维实体建模1.1 整体模型的建立根据该液压缸的二维装配图纸建模，包括液压缸体、活塞杆、施力杆等。
在SOLIDWORKS中建立的模型如图1所示。
图1 液压缸的三维模型图1.2 液压缸有限元模型简化通过ANSYS有限元软件分析其模型时，需根据其实际结构的重要力学特性以及承载特点，作一些必要的简化，采用较少的单元和简单的单元形态，以保证较高的计算精度，节约计算时间。
液压缸系统基于ＡＮＳＹＳ的有限元应力分析蒋理剑,张文辉（丽水学院工学院，浙江丽水３２３０００）摘要：液压缸在能源机械等工业领域有着重要用途，然而当前针对液压缸系统可供参考的有限元分析方法还较少．提出了基于ＡＮＳＹＳ的有限元系统分析方法．首先建立液压缸系统的有限元模型，进而通过设定边界条件及载荷分布对液压缸系统进行了力位移计算、全局应力分布及局部应力应变分布计算．计算结果能够为产品研发与分析提供重要参考，对于改进液压缸系统的性能与寿命具有重要意义．关键词：液压缸；有限元；静力分析；应变分析中图分类号：ＴＨ１１文献标志码：A 文章编号：１００８－７５１６（２０１４）０４－００６７－０3Hydraulic cylinder system modal stress force analysisbased on ANSYSJiang Lijian,Zhang Wenhui（ＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇｙ，ＬｉｓｈｕｉＵｎｉｖｅｒｓｉｔｙ，Ｌｉｓｈｕｉ３２３０００，Ｃｈｉｎａ）Abstract:Hydraulic cylinder has important use in industrial sectors such as energy machinery,however the current system analysis methods still are lack,the system finite element analysis methods based on ANSYS was put forward in this paper.Firstly finite element model of the hydraulic cylinder system was established,and then through boundary conditions are set and load distribution on the hydraulic cylinder system has carried on the force displacement calculation,the stress distribution of global and local stress distribution were calculated to provide an important reference for product development and analysis,The proposed finite element analysis methods based on the ANSYS have important engineering values for the hydraulic cylinder system research.Key words:hydraulic cylinder ；finite element ；static force analysis ；stress analysis液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压元件．它结构简单，工作可靠．用它来实现往复运动时，可免去减速装置并且没有传动间隙，运动平稳，因此在能源、机械等各种工业领域的有着重要用途，然而液压缸的刚度、强度、稳定性特性等因素将直接影响到液压缸的使用寿命和工作性能，因此对其进行深入研究具有重要意义［１－２］．目前国内外学者液压缸也进行了比较深入的研究，取得了具有一定指导意义和工程价值的成果．文献［３］针对液压支架结合力学原理进行了分析计算，利用ＡＮＳＹＳ对应力和稳定性进行了研究．文献［４］针对车用液压缸进行静态、动态和压杆稳定性分析，获得了结构稳定性条件．文献［５］针对液压缸承受径向载荷力，对其进行非线性分析，获得了最大载荷计算办法．文献［６］针对翻卷机液压缸各部件承受轴向力进行静力分析，分析了刚度等指标．上述分析方法具有一定借鉴意义，然而考虑到针对液压缸的有限元分析方面的研究结果还较少，本文提出了基于ＡＮＳＹＳ的有限元系统分析方法．首先建立液压缸系统的有限元模型，进而通过设定边界收稿日期：2014-05-23基金项目：国家自然科学基金项目（61171189）；国家科技支撑计划项目（2013BAC16B02）；浙江省自然科学基金项目（LY14F030005）；浙江省公益技术项目（2013C3110）；浙江省教育厅项目（Y201330000）作者简介：蒋理剑（1977-）,男,浙江丽水人,硕士,助理讲师.主要从事液压传动与有限元分析研究.doi:10.3969/j.issn.1008-7516.2014.04.016第42卷第4期424Vol.No.河南科技学院学报Journal of Henan Institute of Science and Technology 2014年8月2014Aug.67图１液压缸有限元模型Ｆｉｇ．１Ｆｉｎｉｔｅｅｌｅｍｅｎｔｍｏｄｅｌｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ条件及载荷分布对液压缸系统进行了力位移计算、全局应力分布及局部应力应变分布计算．计算结果能够为产品研发与分析提供重要参考，对于改进液压缸系统的性能与寿命具有重要意义．1基于ＡＮＳＹＳ的应力分析1.1液压缸有限元模型建立ＨＳＧ型工程液压缸主要用于各种工程机械、起重机、运输机械及工程车辆的液压传动系统中，具有典型意义．本文以ＨＳＧ型工程液压缸为例，进行有限元方法的详细分析．定义内径６３ｍｍ，外径８３ｍｍ，活塞杆直径３２ｍｍ，行程５００ｍｍ，最小安装距７９５ｍｍ，工作压力１６ＭＰａ，试验压力２０ＭＰａ．为减少有限元分析计算量，同时保证计算精度，考虑到液压缸的结构和载荷具有中间对称性，这里沿对称面建立了右半部有限元模型．利用三维建模软件Ｓｏｌｉｄｗｏｒｋｓ建立系统模型并导入ＡＮＳＹＳ中，如图１所示．1.2液压缸系统载荷施加在力的作用下计算液压缸的力位移、全局应力分布及局部应力分布对于分析系统受力情况具有重要意义．具体分析步骤如下．1.2.1定义材料属性和网格划分ＨＳＧ型工程液压缸材料为４５号钢，其弹性模量为２２０ＧＰａ，泊松比为０．３．采用Ｓｏｌｉｄ９５号高阶三维实体单元，其中Ｓｏｌｉｄ９５单元是２０节点六面体单元，仿真精度高．采用自由网格（ｆｒｅｅ）划分，得到模型节点数２４６０２，单元数１２７９８．其网格模型如图２所示．1.2.2添加接触单元为了方便建立接触对，本文利用接触向导对话框对活塞杆与导向套之间和活塞与缸筒之间建立接触对来模拟活塞杆与缸筒之间的运动情况．设定接触刚度比例因子为１．1.2.3施加约束和载荷在模型上施加接近实际载荷，是获得结构应力云图的关键．在ＨＳＧ工程用型液压缸中，所要得到的主要有液压缸的应力分布及位移变化．所以要将外载荷转为内载荷，将工作液的压强转为缸体内部载荷的方式．根据液压缸的实际工作压力为１６ＭＰａ，根据国家规定的试验加载方式，对液压缸进行１．２５倍载荷的施加，即对液压缸施加２０ＭＰａ的力，分别对缸体内表面、下表面及活塞底端施加载荷，其中Ｓ处为施加部位．其约束和载荷的加载情况如图３所示．1.3液压缸系统应力分析基于ＡＮＳＹＳ的有限元求解器计算液压缸系统的位移云图，全局应力云图及局部应力云图．1.3.1液压缸位移计算云图图４所示为液压缸位移云图．图４液压缸位移云图Ｆｉｇ．４Ｔｈｅｄｉｓｐｌａｃｅｍｅｎｔｎｅｐｈｏｇｒａｍｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ图２液压缸的网格划分Ｆｉｇ．２Ｔｈｅｍｅｓｈｍｏｄｅｌｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ图３液压缸的约束和载荷Ｆｉｇ．３Ｔｈｅｃｏｎｓｔｒａｉｎｔａｎｄｌｏａｄｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ2014年河南科技学院学报（自然科学版）68由图４可知，活塞杆头部变形量最大，最大值位于Ｍａｘ处，最小值位于Ｍｉｎ处．从其中液压缸的最大变形为０．２２４ｍｍ，位于活塞处．1.3.2液压缸应力计算云图图５为液压缸应力云图．图５液压缸应力云图Ｆｉｇ．５Ｔｈｅｓｔｒｅｓｓｎｅｐｈｏｇｒａｍｏｆｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ由图５可知，最大应力为１７５ＭＰａ，位于耳环与活塞杆的连接处．图６为活塞杆与耳环连接处的应力分布．图６活塞杆与耳环连接处的应力分布Ｆｉｇ．６Ｔｈｅｓｔｒｅｓｓｄｉｓｔｒｉｂｕｔｉｏｎｉｎｔｈｅｐｉｓｔｏｎｏｆｒｏｄｃｏｎｎｅｃｔｉｏｎｗｉｔｈｅａｒｒｉｎｇｓ由图６可知，最大应力位于耳环与活塞杆的连接处，其应力值为１７５ＭＰａ．其中４５号钢的屈服强度为３６０ＭＰａ，抗拉强度为６１０ＭＰａ，则液压缸的安全系数，４５号钢的安全系数为１．２￣１．５，所以液压缸的设计满足强度要求．2结论本文基于ＡＮＳＹＳ对液压缸进行了较为系统有限元分析，建立了液压缸系统的有限元模型，并设计了边界条件及载荷施加原则；获得了液压缸系统的位移云图，其变形量及变形位置为产品改进提供依据；获得了液压缸系统的应力云图，其最大应力数据为强度计算提供了依据．所提的基于ＡＮＳＹＳ的有限元方法对于液压缸系统的研发与分析具有重要工程价值．参考文献：［１］刘相新，孟宪颐．ＡＮＳＹＳ基础与应用教程［Ｍ］．北京：科学出版社，２００６．［２］严海纲，黄泊戬，梅雪峰．采煤机摇臂壳体有限元分析［Ｊ］．煤矿机械，２０１１，３（１０）：４５－５０．［３］ＷａｎｇＨＦ，ＪｉａＫＫ，ＧｕｏＺＰ．ＲａｎｄｏｍｖｉｂｒａｔｉｏｎａｎａｌｙｓｉｓｆｏｒｔｈｅｃｈａｓｓｉｓｆｒａｍｅｏｆｈｙｄｒａｕｌｉｃｔｒｕｃｋｂａｓｅｄｏｎＡＮＳＹＳ［Ｊ］．ＪｏｕｒｎａｌｏｆＣｈｅｍｉｃａｌ＆ＰｈａｒｍａｃｅｕｔｉｃａｌＲｅｓｅａｒｃｈ，２０１４，６（３）：５３－５５．［４］陈敏；徐延金；涂能安．ＰＤＣ钻头单齿工作角度有限元仿真研究［Ｊ］．宜春学院学报，２００９（６）：３２－３５．［５］杨宏亮，彭岩．液压缸承受径向载荷的非线性有限元分析［Ｊ］．机械设计与制造，２００８，３（６）：２３－２６．［６］罗海萍，潘佐云，唐清春．基于ＡＮＳＹＳ的翻卷机液压缸的有限元分析［Ｊ］．广西工学院学报，２０１１，９（９）：４５－４９．（责任编辑：卢奇）蒋理剑等：液压缸系统基于ANSYS 的有限元应力分析第4期69。
机械管理开发MECHANICAL MANAGEMENT AND DEVELOPMENT 总第213期2021年第1期Total 213No. 1,2021经验交流DOI:10.16525/l4-1134/th.2021.()1.112液压支架立柱以及千斤顶的故障原因与改善措施宋昊妍（大同煤矿集团有限责任公司安全管理监察局，山西大同037003）摘要：基于液压支架立柱以及千斤顶在煤矿作业中的重要性，为了提高液压支架立柱以及千斤顶在生产工作中的效率，通过分析煤矿作业中殳柱和千斤顶可能会出现的损坏或者效果不佳等问题，对各千斤顶和立柱效果降低的原因进行探究，提出了相应的解决措施和提髙效率的方法，以改善殳柱以及千斤顶失效的情况，提高煤矿作业的安全生产效率。
关键词：千斤顶立柱影响因素密封件中图分类号:TD355-.3 文献标识码：A 文章编号:1003-773X （ 2021 ）01 -0264-02引言同煤集团某矿具备664台采煤工作面液压支 架。
在各项条件中，该矿井的地质条件比较复杂，具 体而言地面标高的范围为-670—871 m,工作面的 倾斜长度为229 m,采高为7.2 m,工作面的平均倾 角度为28。
，走向长度的范围为600-1 211 m,并且具有较多的断层以及顶板具有破碎的情况。
除此之 外,工作面井下具备大量的腐蚀性介质,平均相对湿 度大约达到75%以上。
由于受腐蚀性介质的影响， 液压支架立柱以及千斤顶会有一定程度的磨损、侵 蚀以及偏载等，严重时导致设备失效,给现场的安全生产带来一定的危害。
基于这种情况和条件,本研究 经过对立柱和千斤顶的损坏情况进行详细研究分析,有针对性地寻找避免损坏的措施,并在现场进行 应用反馈取得了较好的成效。
1立柱和千斤顶的结构介绍1.1立柱的结构立柱是帮助液压支架实现承载以及支撑功能的重要构造，根据伸缩的级数，立柱可分为以下三种类型，分别是三伸缩（较少使用）、双伸缩以及单伸缩 （加长杆）。
试析液压支架立柱外缸体的设计引言立柱是支架的承載构件，它长期处于高压受力状态，它的工作性能直接影响整个支架的工作状态。
因此在设计立柱时除应具有合理的工作阻力和可靠的工作特性外，还必须有足够的抗压、抗弯强度，良好的密封性能，结构要简单，并能适应支架的工作要求。
在生产实际中，外缸体的变形主要有缸体胀缸、人为破坏、密封失效等几方面，其中液压支架立柱胀缸问题越来越突出，大修液压支架立柱的胀缸比例约占20%，给生产维检带来很大压力，对安全生产与优质高效造成影响。
因此，研究分析研究立柱外缸体的变形、探讨有效防范及处置处理措施，对于煤矿企业综合机械化采煤降耗提效、促进安全生产、提升企业科技管理水平等方面，都具有重要意义。
本文主要将以ZY10000/28/62D中的立柱外缸体为例，运用SolidWorks Simulation 有限元分析软件对外缸筒进行分析，提出具体的设计改进措施，避免出现由于缸体变形而影响工作的现象发生。
一、建模ZY10000/28/62D型支架立柱的结构如图1所示，为双伸缩柱塞式结构，主要由外缸体、中缸体、活柱等构成。
从二维零件图可以获得尺寸，其中主尺寸如下：立柱总长L=5860mm，外缸体L1=2278mm，中缸体L2=2168mm，活柱L3=2220mm，外缸体内径D1=400mm，中缸体外径D2=380mm，活柱直径D3=260mm。
二、缸体的强度校核双伸缩立柱的外缸、中缸多数用27SiMn无缝钢管制作，液压支架立柱的壁厚（mm）一般为，即中等壁厚，按（1-1）式计算：（1-1）式中p—液压缸的最大工作压力，MPa；C—考虑关闭公差及侵蚀的附加厚度，mm；一般取2mm。
—强度系数，无缝钢管的=1；[]—缸体材料许用应力，MPa。
已知D=400mm，p=31.5MPa，C=2，=1，查表取安全系数：n=5；选取缸体材料为27SiMn，经查表得σb=980 MPa ，[]=σb/n=196 MPa。
连铸机中间罐倾翻装置优化设计陈中凯① 戴本俊 尹平 徐林林 毛庆云 郭君（马钢股份有限公司特钢公司 安徽马鞍山２４３０００）摘 要 介绍了用于配套连铸机的中间罐倾翻装置的基本原理和设备参数，详细阐述了中间罐倾翻装置翻转不到位和顶出液压缸活塞杆弯曲的问题，结合现场观察和分析计算，找到了产生上述问题的原因，对顶出中间罐倾翻装置进行了改进，彻底解决了中间罐倾翻装置的翻转不到位和顶出液压缸活塞杆弯曲的故障。
关键词 中间罐 倾翻装置 液压缸 活塞杆 顶渣头Ｄｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２２ Ｚ１ ０１７ＦａｕｌｔＡｎａｌｙｓｉｓａｎｄＩｍｐｒｏｖｅｍｅｎｔｏｆＴｕｎｄｉｓｈＴｉｐｐｉｎｇＤｅｖｉｃｅｏｆＣｏｎｔｉｎｕｏｕｓＣａｓｔｅｒＣｈｅｎＺｈｏｎｇｋａｉ ＤａｉＢｅｎｊｕｎ ＹｉｎＰｉｎｇ ＸｕＬｉｎｌｉｎＭａｏＱｉｎｇｙｕｎ ＧｕｏＪｕｎ（ＭａａｎｓｈａｎＩｒｏｎａｎｄＳｔｅｅｌＣｏ．，Ｌｔｄ．，ＳｐｅｃｉａｌＳｔｅｅｌＣｏｍｐａｎｙ Ｍａ‘ａｎｓｈａｎ２４３０００）ＡＢＳＴＲＡＣＴ Ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｂａｓｉｃｐｒｉｎｃｉｐｌｅａｎｄｅｑｕｉｐｍｅｎｔｐａｒａｍｅｔｅｒｓｏｆｔｕｎｄｉｓｈｔｉｐｐｉｎｇｄｅｖｉｃｅｕｓｅｄｆｏｒｓｕｐｐｏｒｔｉｎｇｃｏｎｔｉｎｕｏｕｓｃａｓｔｅｒ，ａｎｄｅｘｐｏｕｎｄｓｉｎｄｅｔａｉｌｔｈｅｐｒｏｂｌｅｍｓｏｆｉｎａｄｅｑｕａｔｅｔｉｐｐｉｎｇｏｆｔｕｎｄｉｓｈｔｉｐｐｉｎｇｄｅｖｉｃｅａｎｄｂｅｎｄｉｎｇｏｆｐｉｓｔｏｎｒｏｄｏｆｅｊｅｃｔｏｒｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ．Ｃｏｍｂｉｎｅｄｗｉｔｈｆａｕｌｔｐｈｅｎｏｍｅｎｏｎａｎｄｔｈｅｏｒｅｔｉｃａｌｃａｌｃｕｌａｔｉｏｎ，ｔｈｅｃａｕｓｅｓｏｆｔｈｅａｂｏｖｅｐｒｏｂｌｅｍｓａｒｅｆｏｕｎｄ，ａｎｄｔｈｅｅｊｅｃｔｏｒｔｕｎｄｉｓｈｔｉｐｐｉｎｇｄｅｖｉｃｅｉｓｉｍｐｒｏｖｅｄ．Ｔｈｅｆａｕｌｔｓｏｆｉｍｐｒｏｐｅｒｔｕｒｎｏｖｅｒｏｆｔｕｎｄｉｓｈｔｉｌｔｉｎｇｄｅｖｉｃｅａｎｄｂｅｎｄｉｎｇｏｆｐｉｓｔｏｎｒｏｄｏｆｅｊｅｃｔｏｒｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒａｒｅｃｏｍｐｌｅｔｅｌｙｓｏｌｖｅｄ．ＫＥＹＷＯＲＤＳ Ｔｕｎｄｉｓｈ Ｔｉｐｐｉｎｇｄｅｖｉｃｅ Ｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒ Ｐｉｓｔｏｎｒｏｄ Ｓｌａｇｊａｃｋｉｎｇｈｅａｄ１ 前言连铸中间包倾翻装置是连铸机的重要配套设备［１］，某公司五机五流大圆坯连铸机项目为了顺利地倒出圆坯中包的铸余钢渣，该生产线配置了一台连铸机中间罐倾翻装置，方便重新对中间罐耐材进行修补，以便下次使用。
