齿轮泵参数及原理齿轮泵是一种常用的体积式泵，利用齿轮间的啮合来将液体从一个处于较低压力的区域输送到较高压力的区域。
以下将详细介绍齿轮泵的参数和原理。
一、齿轮泵的参数1.产量(Q)：指的是齿轮泵单位时间内所能输送的液体体积。
2.压力(P)：齿轮泵所能产生的最大压力。
3. 转速(N)：泵转子旋转的速度，一般以转/分钟(rpm)为单位。
4.流体性质：液体的粘度对齿轮泵的工作性能有一定的影响，粘度越高，泵的效率越低。
5.齿剖面和加工精度：齿轮泵的齿剖面对泵的噪声和效率有着重要的影响。
而齿轮的加工精度直接影响齿轮间的啮合间隙和密封性能。
二、齿轮泵的原理齿轮泵由驱动齿轮和从动齿轮组成，其中驱动齿轮通常称为驱动轮，从动齿轮通常称为从动轮。
1.泵吸入阶段：当驱动轮与从动轮啮合时，齿沟会随着齿轮的转动逐渐扩大，造成一定的负压，从而将液体吸入齿沟中。
在齿沟的底部，由于齿轮间的密封性，液体无法倒流，只能沿着齿沟向前流动。
2.泵排出阶段：在转动过程中，随着从动轮的转动，液体被推到齿轮与泵壳壁之间的间隙中。
由于驱动齿轮和从动齿轮的啮合，液体在间隙中被挤压，并沿着齿轮的外缘流动，从而产生一定的排压。
3.导流环的作用：为了防止液体直接从高压区流向低压区，齿轮泵通常还会在泵壳内设置导流环。
导流环通常是一个圆环状的金属部件，通过调整导流环与齿轮的位置来改变液体流道的通道大小，从而控制流量和压力。
总结：齿轮泵是一种简单、可靠的体积式泵，其工作原理是利用齿轮间的啮合来实现液体的输送。
通过调整泵的参数和优化齿轮的设计，可以提高齿轮泵的效率和工作性能。
齿轮泵研究报告范文摘要：齿轮泵是一种常见的液压传动装置，具有简单、结构紧凑、效率高等优点，在工业生产中得到了广泛应用。
本研究报告通过对齿轮泵的工作原理、结构特点、性能优化等方面的研究，对齿轮泵的设计和应用进行了深入分析。
通过实验验证了齿轮泵的性能指标，得出了一些实用的结论和建议。
1.引言齿轮泵是一种利用齿轮传动来实现液体输送的装置，广泛应用于液压系统和机械工程领域。
它由驱动齿轮和从动齿轮组成，通过齿轮的相互啮合来达到液体的吸入和驱出，实现液体的输送功能。
齿轮泵的性能指标包括流量、压力、效率等，对于实际应用具有重要意义。
2.阐述齿轮泵的工作原理齿轮泵的工作原理是利用齿轮的相互啮合，通过齿轮的运动来吸取液体和排出液体。
当驱动齿轮转动时，液体从吸液口进入泵腔中，在齿轮的切线速度作用下，液体被压入到齿间隙中。
随着齿轮的继续转动，液体被推入到从动齿轮的齿间隙中，然后从排液口排出。
整个过程中，液体保持了流量的连续性和方向的转换。
3.分析齿轮泵的结构特点齿轮泵的结构主要包括驱动齿轮、从动齿轮、泵体、进液口、出液口等组成。
驱动齿轮是通过电机或其他方式带动，通过与从动齿轮的啮合来实现液体的运动。
泵体起到固定齿轮和密封泵腔的作用，进液口和出液口是液体的进出口。
由于齿轮之间的啮合存在一定的间隙，所以泵腔内有一定的回转损失和泄漏现象，影响了齿轮泵的效率。
4.齿轮泵性能优化及实验验证为了提高齿轮泵的性能，需要对其结构进行优化设计。
首先是控制齿轮的加工精度，减小齿轮之间的啮合间隙，从而减少泄漏和回转损失。
其次，可以采用多级齿轮泵的结构，通过串联多个齿轮泵，增加液体的压力，提高泵的输出能力。
此外，还可以改变齿轮的齿数和齿形，优化齿轮的结构形式，提高齿轮泵的效率。
为了验证齿轮泵的性能指标，我们搭建了实验平台进行了相关实验。
通过测量齿轮泵的流量、压力和效率等参数，对齿轮泵的性能进行了实验验证。
实验结果表明，在一定范围内，齿轮泵的流量和压力呈线性关系，并且随着转速的增加而增大。
齿轮泵的性能参数和评价方法齿轮泵作为一种常见的液压泵，被广泛应用于工业领域。
了解齿轮泵的性能参数以及评价方法对于正确选择和使用齿轮泵具有重要意义。
本文将重点介绍齿轮泵的性能参数和评价方法。
齿轮泵的性能参数包括流量、压力、效率、噪音和泄漏等指标。
首先是流量，它是齿轮泵输送液体的能力，通常以每分钟流量来表示，单位是升/分钟（L/min）。
流量与齿轮泵的转速和容积有关，通常通过实验测量得到。
其次是压力，齿轮泵能够产生的最大工作压力取决于泵的结构和设计，通常以巴（bar）作为单位。
齿轮泵的最大工作压力需要根据具体应用进行选择，以确保齿轮泵能够满足工作场景的要求。
效率是齿轮泵的重要性能指标之一，它表示泵转动时输送流体的实际功率和输入功率的比值。
齿轮泵效率一般在70%至90%之间，高效率的泵能够减少能源消耗和热量损失。
噪音是齿轮泵另一个需要评估的指标，它直接影响齿轮泵的工作环境和人员的健康。
齿轮泵的噪音可以通过声功率级（Lw）来表示，常见的单位是分贝（dB）。
通常，低噪音的齿轮泵更受欢迎，尤其是在噪音敏感的工作环境中。
另外一个重要参数是泄漏，齿轮泵的泄漏主要指由于齿轮间隙、密封不良等原因导致的内泄漏和外泄漏。
内泄漏是在泵内部液体在高压油道和低压油道之间泄露，而外泄漏是指从泵体内部泄露到外部的液体。
严重的泄漏会导致齿轮泵效率下降，甚至损坏泵的工作部件。
评价齿轮泵性能的方法主要包括实验法和计算模拟法。
实验法是通过实际的试验来测量齿轮泵的性能参数，例如流量、压力、效率和噪音。
这种方法具有直观性和可靠性，但需要专业设备和实验环境。
计算模拟法是通过数学模型和计算机仿真来评估齿轮泵的性能。
这种方法可以快速预测齿轮泵在不同工况下的性能，节省时间和成本。
计算模拟方法还可以用于优化设计和改进齿轮泵的性能。
除了性能参数和评价方法，齿轮泵的设计和材料选择也对性能至关重要。
齿轮泵的设计需要考虑齿轮的啮合精度、密封结构和泵体刚度等因素。

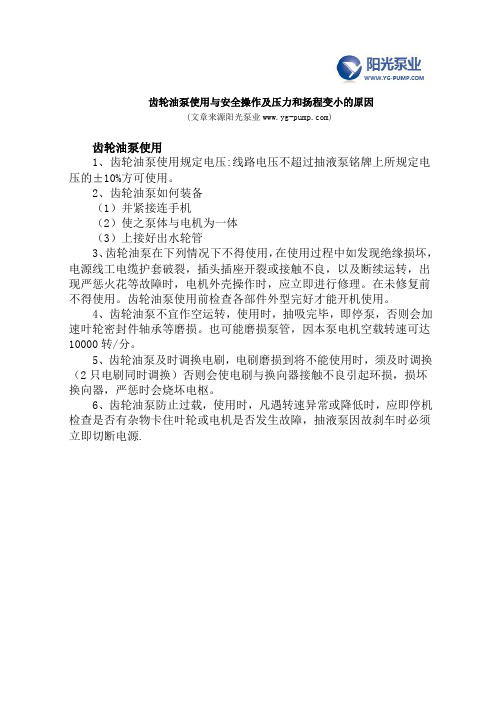

齿轮油泵使用与安全操作及压力和扬程变小的原因(文章来源阳光泵业)齿轮油泵使用1、齿轮油泵使用规定电压:线路电压不超过抽液泵铭牌上所规定电压的±10%方可使用。
2、齿轮油泵如何装备（1）并紧接连手机（2）使之泵体与电机为一体（3）上接好出水轮管3、齿轮油泵在下列情况下不得使用，在使用过程中如发现绝缘损坏，电源线工电缆护套破裂，插头插座开裂或接触不良，以及断续运转，出现严惩火花等故障时，电机外壳操作时，应立即进行修理。
在未修复前不得使用。
齿轮油泵使用前检查各部件外型完好才能开机使用。
4、齿轮油泵不宜作空运转，使用时，抽吸完毕，即停泵，否则会加速叶轮密封件轴承等磨损。
也可能磨损泵管，因本泵电机空载转速可达10000转/分。
5、齿轮油泵及时调换电刷，电刷磨损到将不能使用时，须及时调换（2只电刷同时调换）否则会使电刷与换向器接触不良引起环损，损坏换向器，严惩时会烧坏电枢。
6、齿轮油泵防止过载，使用时，凡遇转速异常或降低时，应即停机检查是否有杂物卡住叶轮或电机是否发生故障，抽液泵因故刹车时必须立即切断电源.（KCB型齿轮油泵产品图片）齿轮油泵安全操作1.齿轮油泵和千斤顶要用规定油号工作油，一般为10号或20号机械油，亦可用其他性质相近的液压用油，如变压器油等。
灌入油箱的油液必须经过滤。
齿轮油泵不宜在超负荷下工作，安全阀须按设备额定油压调整压力，严禁任意调整。
2.油管在工作压力下避免弯折。
连接齿轮油泵和千斤顶的油箱应保持清洁，不使用时用螺丝堵封，防止泥沙进入，齿轮油泵和千斤顶外露的油嘴要用螺帽封住，防止灰尘.杂物进入机内。
每日用完后，应将齿轮油泵擦净，清除虑油铜丝布上的油垢。
3.高压齿轮油泵运转前，应将各油路调节阀松开，然后开动齿轮油泵，待空负荷运转正常后，再紧闭回油阀，逐渐旋拧进油阀杆，增大负荷，并注意压力表指针是否正常。
4.接地电源，机壳必须接地线，检查线路绝缘情况后，方可试运转。
5.耐油橡胶管必须耐高压，工作压力不得高于齿轮油泵的额定油压或实际工作的最大油压。
齿轮油泵分析报告齿轮油泵是一种常用于工业设备中的润滑油泵，主要用于输送齿轮箱和机械传动部件润滑油的供给。
本文将对齿轮油泵进行分析，从结构、工作原理、性能以及维护等方面进行详细介绍。
一、齿轮油泵的结构齿轮油泵通常由泵体、泵盖、齿轮、轴、轴承、密封件等组成。
泵体和泵盖通过螺钉紧固在一起，形成内腔。
齿轮通过键连接在轴上，轴则通过轴承固定在泵盖上。
二、齿轮油泵的工作原理齿轮油泵的工作原理是通过齿轮旋转产生负压，并将润滑油吸入泵腔内，然后通过齿轮间隙的推进作用将润滑油排出。
当齿轮旋转时，泵腔内形成一定的压力，润滑油会沿着泵体与泵盖之间的密封间隙流动，从而实现润滑油的输送。
三、齿轮油泵的性能分析1.流量特性：齿轮油泵的流量特性应符合设备的润滑需求。
通过调整泵的转速和齿轮的尺寸可以改变泵的流量。
2.扬程特性：齿轮油泵的扬程特性与泵体内部的密封间隙、泵体和泵盖之间的连接紧密度有关，较好的紧密度可以提高泵的扬程。
3.效率特性：齿轮油泵的效率特性主要取决于泵腔内部的泄漏量和润滑油的损耗量。
通过优化泵的结构和材料，可以提高泵的效率。
四、齿轮油泵的维护1.定期更换润滑油：根据设备的使用情况，定期更换齿轮油泵中的润滑油，避免油品变质、污染等现象，保持泵的正常工作状态。
2.维护泵的密封性能：齿轮油泵的密封性能对泵的工作效率和性能至关重要，定期检查和更换密封件，确保泵的密封性能良好。
3.清洗泵体和泵盖：定期清洗泵体和泵盖，清除杂质和沉积物，防止其对泵的工作造成影响。
综上所述，齿轮油泵是一种常用于工业设备中的润滑油泵，通过齿轮的旋转来实现润滑油的输送。
其性能特点包括流量特性、扬程特性和效率特性，定期维护保养可延长泵的使用寿命。
对于用户来说，要定期更换润滑油、维护泵的密封性能以及清洗泵体和泵盖。
通过以上的分析与维护，能够保证齿轮油泵的正常运转，提高设备的效率和可靠性。
齿轮油泵分析报告机械设计及其自动化2班李逾严2221、部件介绍CB－Ｂ系列齿轮泵就是一种新型齿轮泵。
CB-B系列齿轮泵又叫微形齿轮泵、小流量耐腐蚀泵。
ＣＢ－B系列齿轮泵就是一种容积式内啮合齿轮泵，它得内齿轮就是圆弧齿形得,外齿轮就是短幅外摆线形得。
通过一对相互啮合得齿轮将电动机所输出得机械能转换成液压能得转换装置,在机床或其它机械得液压系统中提供一定得流量压力。
ＣB－B系列齿轮泵结构简单、外形美观、重量轻,维修方便、价格低廉、噪声低、输油平稳流量大,脉冲小,运转平稳、自吸性能好、工作可靠、使用寿命长。
因结构简单,它不能承受较高得压力，所以这类齿轮泵适用于各种机床得液压系统、负载较小得液压传动系统。
2、应用领域及用途CB-B系列齿轮泵与部颁ＣB-B型与BＢ-B型齿轮泵安装尺寸完全通用,可互换安装使用。
就是目前使用得CB-B系列齿轮泵理想换代产品。
CB-B系列齿轮泵适用于输送粘度为１~8帕斯卡得矿物油及性质差不多得植物油,油温不大于100℃，如液压油、机械油、燃料油、CB－B系列齿轮泵不适合用于易燃、易爆得介质以及含硬度较高得颗粒杂质得介质。
ＣＢ-Ｂ系列齿轮泵广泛使用于机床低压液压传动系统与大型机械设备中稀油站得供油与冷却系统以及各种机械设备得润滑系统、3、工作原理及结构齿轮泵工作原理就是通过齿轮啮合产生得空间将油从油箱挤压到润滑部位。
在术语上讲，齿轮泵也叫正排量装置,即像一个缸筒内得活塞,当一个齿进入另一个齿得流体空间时,液体就被机械性地挤排出来。
因为液体就是不可压缩得，所以液体与齿就不能在同一时间占据同一空间，这样,液体就被排除了。
由于齿得不断啮合,这一现象就连续在发生，因而也就在泵得出口提供了一个连续排除量,泵每转一转，排出得量就是一样得。
随着驱动轴得不间断地旋转,泵也就不间断地排出流体。
泵得流量直接与泵得转速有关。
实际上,在泵内有很少量得流体损失,这使泵得运行效率不能达到１00％,因为这些流体被用来润滑轴承及齿轮两侧,而泵体也绝不可能无间隙配合,故不能使流体１00%地从出口排出,所以少量得流体损失就是必然得。
遇事询问：班次、何人、数量、那几台机床、目前状况。
齿轮泵提高容积效率的方法增加容积效率对于齿轮泵而言就是增大供油量与内泄的比例。
方法有两方面。
1 增大流量2减小内泄。
具体方法有1增大模数、减少齿数、增加转速、使卸荷槽适当偏向排油一侧。
2压力较高时用间隙补偿结构就是加浮动侧板、提高加工精度主要是减小齿轮端面跳动。
液压齿轮泵扭矩大是哪的原因?齿轮中心距偏小，或者配合面粗糙度不高，配合尺寸偏紧。
齿轮泵容积效率增加容积效率对于齿轮泵而言就是增大供油量与内泄的比例。
方法有两方面。
1 增大流量 2减小内泄。
具体方法有 1增大模数、减少齿数、增加转速、使卸荷槽适当偏向排油一侧。
2压力较高时用间隙补偿结构就是加浮动侧板、提高加工精度主要是减小齿轮端面跳动。
工艺改进齿轮泵效率容积和性能的讨论文章热度：105齿轮泵容积效率较低，主要是端面泄漏较大，约占总泄漏量的70～80％．所以，提高齿轮泵的端盖和壳体之间的配合精度，提高泵的容积效率和性能是技术人员努力的方向。
齿轮泵端面和壳体的加工基本上是定位销来保证其加工和配合精度。
但是由于定位销孔的孔径尺寸较小，仅为φ8mm，而且加工精度、内表面粗糙度等要求较高，我们以前经过多方努力，采用各种加工方法，质量仍难以保证，对此，我们进行了一定的研究，改进了加工和装配工艺，取得了一定的效果。
齿轮泵端盖与壳体配合误差对泵的性能和效率的影响主动齿轮回转轴线与前盖定位止口同轴度误差大，齿轮旋转阻力大，甚至卡死，造成泵的机械性能大大下降。
零件的动配合不好，磨损加快，缩短了齿轮泵的使用寿命，并且浮动轴套轴向移动阻力较大，使齿轮泵端面与轴套之间的间隙不能及时消除，甚至不能移动，导致齿轮泵容积效率下降。
另外，由于主动轮轴与传动轴受其自身同轴度的影响，加大了泵的振动和噪声。
定位销孔加工工艺比较及试验一、定位销加工工艺比较(1)采用钻、铰(钻模)工艺，虽然保证了2-φ8mm孔径尺寸精度和内径表面粗糙度，但销孔孔距误差大，而且不太稳定。
齿轮油泵零件分析报告1. 引言齿轮油泵是一种常见的机械设备，广泛应用于各种工业领域。
本文将对齿轮油泵的零件进行分析，以了解其结构和工作原理。
2. 齿轮油泵的组成齿轮油泵主要由以下几个零件组成：2.1 齿轮齿轮是齿轮油泵中最关键的零件之一。
它通常由高强度合金钢制成，具有良好的耐磨性和强度。
齿轮的主要作用是传递动力，将驱动轴的转动传递给泵体，使其产生流动。
2.2 泵体泵体是齿轮油泵的外壳，通常由铸铁或铸钢制成。
泵体的内部空间用于容纳齿轮和其他零件，并形成流道，引导润滑油的流动。
2.3 轴承轴承用于支撑齿轮和泵体之间的转动部分。
它通常由金属材料制成，具有良好的耐磨性和抗冲击性。
轴承的选择和安装对齿轮油泵的运行稳定性和寿命有重要影响。
2.4 密封件密封件用于防止润滑油从泵体的间隙中泄漏出来。
常见的密封件有O型圈、密封垫片等。
密封件的质量和安装状态直接影响齿轮油泵的密封性能。
3. 齿轮油泵的工作原理齿轮油泵的工作原理可简述如下：1.当驱动轴转动时，齿轮随之旋转。
2.齿轮的转动将润滑油吸入齿轮间隙，同时推动润滑油流向泵体出口。
3.润滑油被推向出口的同时，齿轮间隙又会再次形成负压，吸入新的润滑油。
4.循环往复，不断将润滑油输送到需要润滑的部位。
4. 齿轮油泵的常见问题和解决方法在使用齿轮油泵的过程中，可能会遇到一些常见问题，如泄漏、噪音等。
以下是一些常见问题的解决方法：4.1 泄漏泄漏是齿轮油泵常见的故障之一。
造成泄漏的原因可能是密封件损坏或安装不当。
解决方法包括更换密封件、调整密封件的安装状态等。
4.2 噪音齿轮油泵在工作过程中可能会产生噪音，主要原因是齿轮间隙不当或磨损严重。
解决方法包括调整齿轮间隙、更换磨损严重的零件等。
5. 结论本文对齿轮油泵的零件进行了分析，了解了齿轮油泵的结构和工作原理。
同时，还介绍了常见问题的解决方法。
通过这些分析和了解，可以更好地使用和维护齿轮油泵，确保其正常运行和延长使用寿命。
齿轮油泵流体分析报告
齿轮油泵是一种常见的润滑设备，用于输送齿轮系统中的润滑油。
本文旨在对齿轮油泵的流体特性进行分析，以评估其性能和效果。
首先，我们对齿轮油泵的工作原理进行了简要介绍。
齿轮油泵主要由齿轮、泵体和驱动装置组成。
当齿轮旋转时，润滑油会被吸入泵体中，并通过齿轮间的间隙被推出。
齿轮油泵的流体特性直接影响其输送能力和工作效率。
接下来，我们对齿轮油泵的液体流动进行了分析。
齿轮油泵中的油液流动可以通过流体力学理论进行描述。
在齿轮运动过程中，液体会经历加速、减速和流动阻力等过程。
我们通过分析泵体内不同位置的压力和流速分布，可以了解到液体在齿轮油泵中的流动特性。
进一步地，我们对齿轮油泵流体的动态特性进行了研究。
齿轮油泵在工作过程中会产生振动和噪音，这些都与流体的动态特性密切相关。
通过分析流体的压力脉动、流速波动和流体冲击等参数，可以评估齿轮油泵的稳定性和可靠性。
最后，我们对齿轮油泵的流体特性进行了实验验证。
通过搭建实验平台，我们测量了齿轮油泵在不同转速和工况下的流量、压力和功率等参数。
实验结果与理论分析相一致，验证了我们的分析方法和结论的准确性。
总的来说，本文对齿轮油泵的流体特性进行了全面的分析。
通
过对液体流动、动态特性和实验验证的研究，我们可以更好地理解和评估齿轮油泵的性能。
这对于优化齿轮油泵的设计和改进润滑系统的运行效果具有重要意义。
