液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。
液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。
一． Gear pump齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。
电动机带动油泵齿轮旋转时，由于一对齿轮脱开，使泵体吸油腔容积逐渐增大，形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。
进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔，在排油腔充满油液的齿间由于齿啮合，使该腔的容积逐渐减少，把齿间的油液挤压出去，在外载荷的作用下形成油压，随着齿轮的连续旋转，油泵便不断地吸油和排油。
2（1）输油泵是卧式回转泵，主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成，具体结构见附图。
（2）泵体、前后盖、轴承座为灰口铸体件，齿轮用优质碳素钢制作，也可根据用户特殊需要，用铜材或不锈钢材料制作。
（3） 2CY1.1-5型油泵的轴承座内装有轴向密封，采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封，调节压紧盖上的两只螺栓可调节密封的松紧程度，滑动轴承采用粉末冶金。
2CY12-60油泵的盖内装有机械密封，轴承采用单系列向心球轴承或圆柱滚子轴承，靠输送的油液自动润滑。
（4）泵体内均装有安全阀，当排油管道阀门关闭或油路系统发生鼓掌，油压超过泵的排出压力时，安全阀门便自动开启，使油液部分或全部地回流至油腔，对泵和管道安全起保护作用。
（5）油泵通过弹性联轴器与电机联接，并安装在公共底版上。
二Vane pump叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀，运转平稳，噪音小，工作压力和容积效率比齿轮泵高，结构比齿轮泵复杂。
工作原理：叶片泵的工作原理及结构（一）双叶片泵的工作原理1.定子(内腔型线):（转子和定子一般是针对电机等原动机来说的。
齿轮泵工作原理及结构齿轮泵齿轮泵就是液压系统中广泛采用得一种液压泵，它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵与内啮合齿轮泵，而以外啮合齿轮泵应用最广。
下面以外啮合齿轮泵为例来剖析齿轮泵。
液压齿轮泵主要包括:高压定量齿轮泵，高压双联齿轮泵,润滑泵，化工泵,双向齿轮马达,齿轮泵附调压阀,齿轮泵附升降阀。
ﻫ齿轮泵得工作原理与结构ﻫ齿轮泵得工作原理如图3—３所示,它就是分离三片式结构，三片就是指泵盖4,８与泵体7，泵体7内装有一对齿数相同、宽度与泵体接近而又互相啮合得齿轮6,这对齿轮与两端盖与泵体形成一密封腔，并由齿轮得齿顶与啮合线把密封腔划分为两部分，即吸油腔与压油腔。
两齿轮分别用键固定在由滚针轴承支承得主动轴12与从动轴１5上,主动轴由电动机带动旋转。
图3-３外啮合型齿轮泵工作原理ﻫＣB-Ｂ齿轮泵得结构如图3-4所示,当泵得主动齿轮按图示箭头方向旋转时，齿轮泵右侧(吸油腔)齿轮脱开啮合,齿轮得轮齿退出齿间，使密封容积增大,形成局部真空，油箱中得油液在外界大气压得作用下，经吸油管路、吸油腔进入齿间.随着齿轮得旋转,吸入齿间得油液被带到另一侧,进入压油腔。
这时轮齿进入啮合,使密封容积逐渐减小，齿轮间部分得油液被挤出，形成了齿轮泵得压油过程。
齿轮啮合时齿向接触线把吸油腔与压油腔分开，起配油作用。
当齿轮泵得主动齿轮由电动机带动不断旋转时，轮齿脱开啮合得一侧,由于密封容积变大则不断从油箱中吸油，轮齿进入啮合得一侧，由于密封容积减小则不断地排油,这就就是齿轮泵得工作原理.泵得前后盖与泵体由两个定位销１7定位,用6只螺钉固紧如图３－3。
为了保证齿轮能灵活地转动，同时又要保证泄露最小,在齿轮端面与泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为0、0２５～0、０4mm，大流量泵为０、０４～0、０6mm。
齿顶与泵体内表面间得间隙(径向间隙)，由于密封带长，同时齿顶线速度形成得剪切流动又与油液泄露方向相反,故对泄露得影响较小，这里要考虑得问题就是:当齿轮受到不平衡得径向力后，应避免齿顶与泵体内壁相碰，所以径向间隙就可稍大,一般取0、１3～0、16mm。
齿轮泵原理结构齿轮泵是一种常见的液压传动元件，它通过齿轮的啮合来实现液体的输送和增压。
齿轮泵的原理结构十分简单，主要由齿轮、泵壳、进出口阀和密封件等组成。
一、齿轮的作用齿轮是齿轮泵的核心部件，它通过啮合来实现液体的输送。
齿轮通常由两个或多个齿轮组成，其中一个为驱动齿轮，另一个为从动齿轮。
驱动齿轮通过传动装置（如电机、发动机等）提供的动力来带动从动齿轮旋转。
当齿轮旋转时，齿轮之间的啮合空隙会随着齿轮的转动而逐渐变大和变小，使液体在齿间被吸入和压出。
二、泵壳的结构泵壳是齿轮泵的外壳，它起到容纳齿轮和液体的作用。
泵壳通常由两个相互连接的部分组成，上部为进液腔，下部为出液腔。
进液腔和出液腔之间通过齿轮的啮合空隙相互隔离，使液体只能从进液腔经过齿轮的压力作用下被挤出到出液腔中。
三、进出口阀的作用进出口阀是齿轮泵的关键部件，它控制液体的进出。
进口阀位于进液腔，出口阀位于出液腔。
当进口阀打开时，液体可以从外部通过进口管道进入进液腔；当出口阀打开时，液体可以从出液腔通过出口管道流出。
进口阀和出口阀通常采用球阀或蝶阀等形式，通过控制阀门的开启和关闭来实现液体的进出。
四、密封件的重要性密封件是齿轮泵的关键部件，它起到密封齿轮和泵壳的作用。
由于齿轮泵在工作过程中会产生较高的压力，因此密封件需要具备良好的密封性能，以防止液体泄漏。
常见的密封件有O型圈、油封等，它们能够有效地防止液体泄漏，并提高齿轮泵的工作效率和寿命。
齿轮泵的原理结构主要包括齿轮、泵壳、进出口阀和密封件等部件。
齿轮通过啮合来实现液体的输送，泵壳起到容纳齿轮和液体的作用，进出口阀控制液体的进出，密封件确保齿轮泵的密封性能。
齿轮泵具有结构简单、体积小、工作平稳等优点，广泛应用于工程机械、农机装备、船舶、军工等领域。
在实际应用中，我们需要根据具体的工作要求和液体性质选择合适的齿轮泵，并定期进行维护保养，以保证其正常工作和延长使用寿命。

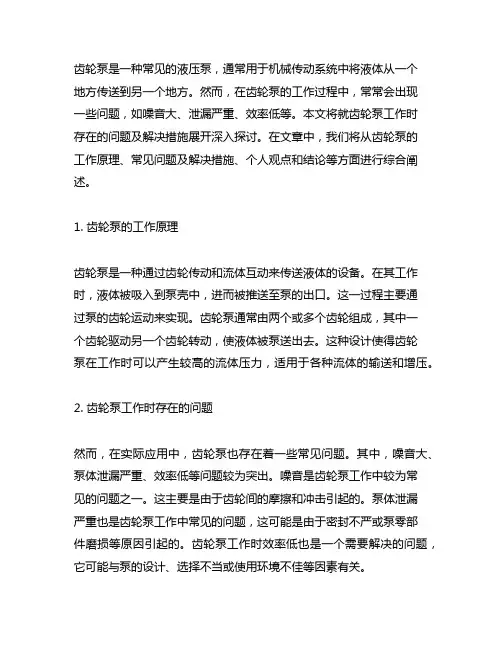

齿轮泵是一种常见的液压泵，通常用于机械传动系统中将液体从一个地方传送到另一个地方。
然而，在齿轮泵的工作过程中，常常会出现一些问题，如噪音大、泄漏严重、效率低等。
本文将就齿轮泵工作时存在的问题及解决措施展开深入探讨。
在文章中，我们将从齿轮泵的工作原理、常见问题及解决措施、个人观点和结论等方面进行综合阐述。
1. 齿轮泵的工作原理齿轮泵是一种通过齿轮传动和流体互动来传送液体的设备。
在其工作时，液体被吸入到泵壳中，进而被推送至泵的出口。
这一过程主要通过泵的齿轮运动来实现。
齿轮泵通常由两个或多个齿轮组成，其中一个齿轮驱动另一个齿轮转动，使液体被泵送出去。
这种设计使得齿轮泵在工作时可以产生较高的流体压力，适用于各种流体的输送和增压。
2. 齿轮泵工作时存在的问题然而，在实际应用中，齿轮泵也存在着一些常见问题。
其中，噪音大、泵体泄漏严重、效率低等问题较为突出。
噪音是齿轮泵工作中较为常见的问题之一。
这主要是由于齿轮间的摩擦和冲击引起的。
泵体泄漏严重也是齿轮泵工作中常见的问题，这可能是由于密封不严或泵零部件磨损等原因引起的。
齿轮泵工作时效率低也是一个需要解决的问题，它可能与泵的设计、选择不当或使用环境不佳等因素有关。
3. 齿轮泵工作时的解决措施要解决齿轮泵工作时存在的问题，我们可以从多个方面入手。
对于噪音大的问题，我们可以采用合适的润滑油、改进齿轮的制造工艺、优化齿轮的搭配等措施来降低齿轮泵的噪音。
对于泵体泄漏严重的情况，可以检查并更换密封件、调整使用压力、加强对泵体的维护等措施来解决问题。
针对齿轮泵工作时的效率低问题，我们可以选择合适的泵型、加强泵的日常维护、提高液体的清洁度等手段来提高齿轮泵的工作效率。
4. 个人观点和结论齿轮泵作为一种常见的液压传动设备，其在工作时所出现的问题需要我们重视和解决。
对于齿轮泵的问题，我们应该从工作原理、常见问题及解决措施等方面进行全面评估和解决。
在我看来，了解泵的工作原理和常见问题，并采取有效的解决措施是非常重要的。
齿轮油泵的工作原理
齿轮油泵是一种常见的润滑系统设备，用于将润滑油输送到机械设备的齿轮系统中，以提供必要的润滑和冷却。
其工作原理如下：
1. 泵的内部结构：齿轮油泵主要由泵体、驱动轴和齿轮组成。
泵体内设有两个齿轮，分别为驱动齿轮和从动齿轮。
驱动齿轮由驱动轴带动旋转，而从动齿轮则通过咬合与驱动齿轮一起转动。
2. 工作原理：当泵体与润滑系统连通后，润滑油从润滑系统进入泵体中。
当驱动轴转动时，驱动齿轮也开始旋转。
由于从动齿轮与驱动齿轮咬合，当驱动齿轮转动时，从动齿轮也被带动一同旋转。
3. 润滑油吸入：当齿轮组转动时，从动齿轮的齿槽会逐渐与泵体内的吸油腔相连。
吸油腔与进油通道相连，从而使润滑油从进油通道被吸入吸油腔。
4. 润滑油排出：同时，从动齿轮的齿槽也会逐渐与与出油通道相连，使润滑油从泵体的出油通道被排出。
5. 循环输送：润滑油被泵送出去后，会进入润滑系统，通过管路输送到需要润滑和冷却的齿轮系统。
在齿轮系统中，润滑油起到了润滑、冷却、减少磨损和摩擦等作用。
总结：齿轮油泵的工作原理是通过齿轮组的咬合和转动，使润
滑油被吸入泵体并排出，从而实现对齿轮系统的润滑和冷却。
这种工作原理确保了齿轮系统的正常运行和延长了机械设备的使用寿命。
齿轮泵工作原理及结构-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII齿轮泵工作原理及结构齿轮泵齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和内啮合齿轮泵,而以外啮合齿轮泵应用最广。
下面以外啮合齿轮泵为例来剖析齿轮泵。
液压齿轮泵主要包括：高压定量齿轮泵，高压双联齿轮泵，润滑泵，化工泵，双向齿轮马达，齿轮泵附调压阀，齿轮泵附升降阀。
齿轮泵的工作原理和结构齿轮泵的工作原理如图3-3所示，它是分离三片式结构，三片是指泵盖4，8和泵体7，泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6，这对齿轮与两端盖和泵体形成一密封腔，并由齿轮的齿顶和啮合线把密封腔划分为两部分，即吸油腔和压油腔。
两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上，主动轴由电动机带动旋转。
图3-3 外啮合型齿轮泵工作原理CB—B齿轮泵的结构如图3-4所示，当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。
随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔。
这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出，形成了齿轮泵的压油过程。
齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。
当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油，这就是齿轮泵的工作原理。
泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图3-3。
为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为0.025~0.04mm，大流量泵为0.04~0.06mm。
齿轮泵工作原理及结构 The document was finally revised on 2021齿轮泵工作原理及结构齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和,而以外啮合齿轮泵应用最广。
下面以外啮合齿轮泵为例来剖析齿轮泵。
液压齿轮泵主要包括：，，，，，，。
齿轮泵的工作原理和结构齿轮泵的工作原理如图3-3所示，它是分离三片式结构，三片是指泵盖4，8和泵体7，泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6，这对齿轮与两端盖和泵体形成一密封腔，并由齿轮的齿顶和啮合线把密封腔划分为两部分，即吸油腔和压油腔。
两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上，主动轴由带动旋转。
图3-3 外啮合型齿轮泵工作原理CB—B齿轮泵的结构如图3-4所示，当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。
随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔。
这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出，形成了齿轮泵的压油过程。
齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。
当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油，这就是齿轮泵的工作原理。
泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图3-3。
为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为~，大流量泵为~。
齿顶和泵体内表面间的间隙（径向间隙），由于密封带长，同时齿顶线速度形成的剪切流动又和油液泄露方向相反，故对泄露的影响较小，这里要考虑的问题是：当齿轮受到不平衡的径向力后，应避免齿顶和泵体内壁相碰，所以径向间隙就可稍大，一般取~。

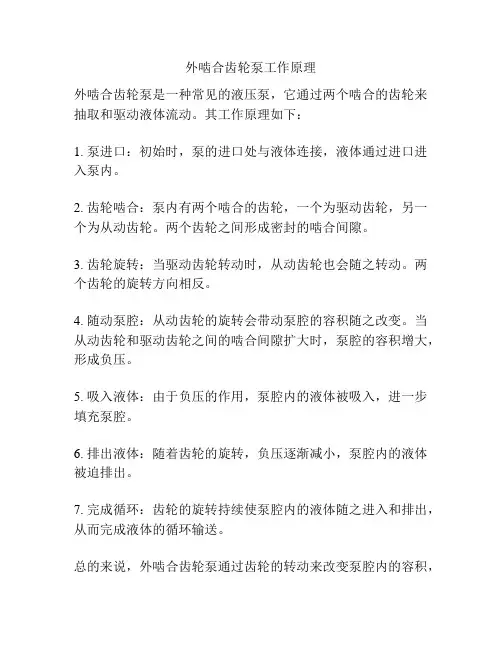

液压泵齿轮泵的工作原理：
1．齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
外啮合双齿轮泵的结构。
一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。
齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。
随着齿轮的转动，一个个齿间的液体被带至排出腔。
这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。
齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。
泵的流量可至300米3/时，压力可达3×107帕。
它通常用作液压泵和输送各类油品。
齿轮泵结构简单紧凑,制造容易,维护方便，有自吸能力，但流量、压力脉动较大且噪声大。
齿轮泵必须配带安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。
高真空齿轮泵工作原理：高真空齿轮泵依靠主从动齿轮的相互啮合把泵体分成吸油腔和压油腔。
吸油腔由于相互啮合的轮齿逐渐脱开，密封工作容积逐渐增大，形成部分真空，因此油箱中的油液在外界大气压力的作用下，经吸油管进入吸油腔，将齿间槽充满，并随着齿轮旋转，把油液带到左侧压油腔内。
在压油区一侧，由于轮齿在这里逐渐进入啮合，密封工作腔容积不断减小，油液便被挤出去，从压油腔输送到压力管路中去。
电动机运转时，推进装置随着主轴一起高速运转本推进装置相似于一轴流泵，其排空（抽真空）的速率远远大于齿轮啮合排空的速率，随着推进装置的推进作用，齿轮啮合的反泄露被阻滞，其形成的极限真空自然得到了大大的提高，处于较低位置的油液则被迅速吸入泵腔内，然后经排油腔被压入出口排出。
当油路中的阻力（压力）超过所设定的安全压力时，安全阀就启动，使排油腔的油回到吸油腔，从而保持压力不再上升，安全阀起过载保护作用
外齿轮泵有两根相同尺寸的啮合齿轮轴。
驱动轴连接电机或减速机（通过弹性联轴器）并带动另一根轴。
在重载型工业齿轮泵内，齿轮通常与轴为整体（一个部件），轴颈的公差很小。
外齿轮泵的运行原理很简单。
液体进入泵吸入端，被未啮合的齿间空穴吸入，然后在齿间空穴内被带动，沿齿轮轴外缘到达出口端。
重新啮合的齿将液体推出空穴进入背压处。
有三种常用的齿轮形式：直齿、斜齿和人字齿。
这三种形式各有利弊,CB—B齿轮泵的结构，有不同的应用。
直齿是最简单的形式，在高压工况下为最优应用，因为没有轴向推力，且输送效率较高。
斜齿在输送过程中的脉动最小，且在较高速度运行时更加安静,不锈钢保温泵，因为齿的啮合是渐进式的。
但是，由于轴向推力的作用，轴承材质的选用可能会造成进出口压差有限、处理粘度较低。
因为轴向力会将齿轮推向轴承端面而摩擦，所以只有选用硬度较高的轴承材质或在其端面作特殊设计，才能应对这种轴向推力。
为使齿轮泵的承压能力最大化，这些配合部件之间的间隙必须愈小愈好以
限制内漏。
但是，只是缩小间隙并非说起来那样简单,不锈钢圆弧泵，也必须考虑其它因素如温度、粘度和选材。
有内泄漏并非全是坏事。
在齿轮泵中，有些内漏是必须的，用来润滑内部通路，并在滑动轴承内形成液膜以动态支撑齿轮轴。
正确的设计应该是，内泄漏量是流量的1～3%。
随着粘度升高，离心泵会变得低效，用户需要考虑采用正位移泵（PD泵，或称容积式泵）。
当压力需要升高,齿轮泵齿轮泵的工作原理简介，一些正位移泵难以为继。
而温度升高时，其它的泵也将失效。
理论上说，正位移泵的额定流量和压力无关。
但是，容积失效或内泄漏是所有型式的正位移泵所固有的。
为了达到高压差和所需额定流量，齿轮泵必须克服这种内泄漏。
齿轮泵的工作原理概念是很简单的，即它的最基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。
来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。
在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。
因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。
由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。
随着驱动轴的不间断地旋转，泵也就不间断地排出流体。
泵的流量直接与泵的转速有关。
实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到100％，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100％地从出口排出，所以少量的流体损失是必然的。
然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93％～98％的效率。
对于粘度或密度在工艺中有变化的流体，这种泵不会受到太多影响。
如果有一个阻尼器，比如在排出口侧放一个滤网或一个限制器，泵则会推动流体通过它们。
如果这个阻尼器在工作中变化，亦即如果滤网变脏、堵塞了，或限制器的背压升高了，则泵仍将保持恒定的流量，直至达到装置中最弱的部件的机械极限（通常装有一个扭矩限制器）。
对于一台泵的转速，实际上是有限制的，这主要取决于工艺流体，如果传送的是油类，泵则能以很高的速度转动，但当流体是一种高粘度的聚合物熔体时，这种限制就会大幅度降低。
推动高粘流体进入吸入口一侧的两齿空间是非常重要的，如果这一空间没有填充满，则泵就不能排出准确的流量，所以PV 值（压力×流速）也是另外一个限制因素，而且是一个工艺变量。
由于这些限制，齿轮泵制造商将提供一系列产品，即不同的规格及排量（每转一周所排出的量）。
这些泵将与具体的应用工艺相配合，以使系统能力及价格达到最优。
2．液压泵是靠密封容腔容积的变化来工作的。
图 3.1(动画）是液压泵的工作原理图。
当凸轮1由原动机带动旋转时，柱塞2便在凸轮1和弹簧4的作用下在缸体3内往复运动。
缸体内孔与柱塞外圆之间有良好的配合精度，使柱塞在缸体
孔内作往复运动时基本没有油液泄漏，即具有良好的密封性。
柱塞右移时，缸体中密封工作腔a的容积变大，产生真空，油箱中的油液便在大气压力作用下通过吸油单向阀5吸入缸体内，实现吸油;柱塞左移时，缸体中密封工作腔a的容积变小,油液受挤压，便通过压油单向阀6输送到系统中去,实现压油。
如果偏心轮不断地旋转，液压泵就会不断地完成吸油和压油动作，因此就会连续不断地向液压系统供油。
从上述液压泵的工作过程可以看出，其基本工作条件是：
1. 具有密封的工作容腔;
2. 密封工作容腔的容积大小是交替变化的，变大、变小时分别对应吸油、压油过程；
3. 吸、压油过程对应的区域不能连通。
基于上述工作原理的液压泵叫做容积式液压泵，液压传动中用到的都是容积式液压泵。
图3.1 单柱塞式液压泵工作原理动画
l一凸轮；2一柱塞；3－泵体；4－弹簧；5-吸油（单向）阀；6-压油（单向）阀。
