梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示（见图1-2）。
图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。
例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。
（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。
Φ8@100（4）/150（2），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍13Φ10@150/200（4），表示箍筋为一级钢筋，直径为Φ10；梁的两端各有13个四肢箍，间距为150；梁的中部间距为200，四肢箍。
梁钢筋工程计量规则一、楼层框架梁上部钢筋长度的算法1.楼层框架梁上部贯通筋长度的算法(1)当（hc-保护层）即直锚长度>LaE时，表明梁支座足够宽，上部纵筋可以直锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度 =Ln＋2max[(LaE ),(0.5hc＋5d )]其中：Ln ——通跨净长；LaE ——锚固长度；hc ——柱截面沿框架方向的高度（即支座宽度）；(2)当(hc-保护层)即直锚长度≤LaE时，表明梁支座不能满足直锚长度，上部纵筋必须弯锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度=Ln＋2max[(LaE),(0.4LaE＋15d ),(支座宽－保护层＋弯折15d )]2.楼层框架梁上部支座负筋长度的算法（1）左、右支座负筋的计算第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4支座锚固=max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]（2）中间跨支座负筋的计算第一排中间支座负筋长度=hc+Ln/3×2第二排中间支座负筋长度=hc+Ln/4×2注：Ln取左右两跨净跨长较大值3.楼层框架梁上部架立筋长度的算法架立筋长度＝净跨-两边负筋净长+150×2二、楼层框架梁侧面纵筋长度的算法1.构造纵筋当梁净高hw≥450时，在梁的两个侧面沿高度配置纵向构造钢筋，纵向构造钢筋间距a≤200；当梁宽≤350时，拉筋直径为6mm；梁宽＞350时，拉筋直径为8mm，拉筋间距为非加密区间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。
梁侧面构造纵筋=Ln+15d×2(Ln为梁通跨净长)2.抗扭纵筋（1）当端支座足够大时，直锚在端支座里抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]（2）当支座不能满足直锚长度时，必须弯锚抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]3.拉筋长度的计算有侧面纵筋一定有拉筋（1）当拉筋同时勾住主筋和箍筋时：拉筋长度=梁宽b-保护层×2+4d+1.9d×2+max(10d,75mm)×2（2）当拉筋只勾住主筋时：拉筋长度=梁宽b-保护层×2+2d+1.9d×2+max(10d,75mm)×24.拉筋根数的计算拉筋间距为非加密区间距的2倍，拉筋根数=（Ln-50×2）/非加密区间距的2倍+1三、楼层框架梁下部纵筋长度的算法1.下部贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时，必须弯锚下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]2.下部非贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2）当支座不能满足直锚长度时，必须弯锚首尾跨下部非贯通筋长度=净跨长+锚入端支座内长度max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]+中间支座max[(LaE),(0.5hc+5d)]中间跨下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]四、楼层框架梁箍筋的算法箍筋长度=2(梁宽b-保护层×2+2d)+2(梁高h-保护层×2+2d)+1.9d×2+max(10d,75mm)×2箍筋根数:(1)一级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数：[max(梁高hb×2，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1(2)二至四级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数: [max(梁高hb×1.5，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1五、吊筋的算法吊筋长度=次梁宽b＋2×50＋2×（梁高－2×保护层）/sin45°(或60°)＋2×20d六、附加箍筋的算法附加箍筋长度算法和箍筋计算方法一样附加箍筋间距为8d且≤100，附加根数按图纸标注计算七、屋面框架梁钢筋的算法屋面框架梁上部贯通筋长度=通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）×2屋面框架梁上部负筋长度=净跨/3(4)+（左端支座宽-保护层）+弯折（梁高-保护层）例题：解：KZ1:450mm×450mm；抗震等级二级；C30混凝土；c=25mm；LaE=34d hc-c=450-25=425mm<LaE=34d=850mm，钢筋需要弯锚上部贯通筋：（10800-450）+2×850=12050mm N=2支座负筋：第一排左 (6600-450)/3+850=2900mm N=2中 (6600-450)/3×2+450=4550mm N=2右 (4200-450)/3+850=2100mm N=2第二排左 (6600-450)/4+850=2387.5mm N=2中 (6600-450)/4×2+450=3525mm N=2右 (4200-450)/4+850=1787.5mm N=2架立筋：第一跨 (6600-450)-(6600-450)/3×2+150×2=2350mm N=2第二跨(4200-450)-(6600-450)/3-(4200-450)/3+150×2=750mm N=2下部非贯通筋：第一跨（6600-450）+2×850=7850mm N=4第二跨（4200-450）+2×850=5450mm N=3构造筋：(10800-450)+15×2×12=10710mm N=4拉筋(只勾住主筋,直径取6mm)：(300-2×25+2×6)+1.9×2×6+2×75=434.8mm根数：(6600-450-2×50)/(2×200)+1+(4200-450-2×50)/(2×200)+1=28根箍筋：2×(300-2×25+2×10)+2×(700-2×25+2×10)+1.9×2×10+2×100=2118mm 根数：第一跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(6600-450-2×1.5×700)/200-1=20根第二跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(4200-450-2×1.5×700)/200-1=8根箍筋总根数=22+20+22+8=72根柱钢筋工程计量规则一、基础层插筋计算（1）柱直接生根于基础板；（2）柱生根于基础梁上基础插筋长度＝弯折长度a+竖直长度h1+非连接区hn/3+搭接长度LIEa的取值:h-c≥0.5LaE,max(12d,150)h-c≥0.6LaE,max(10d,150)h-c≥0.7LaE,max(8d,150)h-c≥0.8LaE,max(6d,150)h：基础厚度；h-c=h1二、柱纵筋长度的算法1.-1层柱子纵筋长度纵筋长度＝-1层层高-（-1层非连接区hn/3）+1层非连接区hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是hn/3，净高其余均为max（1/6净高、500、柱截面长边)2.1层柱子纵筋长度纵筋长度＝1层层高-1层非连接区hn/3+max(hn/6，hc，500)+搭接长度LlE3.中间层柱子纵筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max(hn/6，hc，500)4.顶层柱纵筋计算（1）顶层中柱纵筋计算中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d非连接区＝max(hn/6，hc，500)注：当直锚长度＜laE，且顶层为现浇混凝土板，其强度等级≥C20，板厚≥80mm时（2）顶层边柱纵筋计算情况A：当顶层梁宽小于柱宽，又没有现浇板时，边柱外侧纵筋只有65%锚入梁内；顶层边柱纵筋长度:1号纵筋长度=顶层层高-顶层非连接区长度-梁高+1.5LaE（65%）2号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）+8d（35%）3号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）4号纵筋长度=顶层层高-顶层非连接区长度-保护层+12d5号纵筋长度=顶层层高-顶层非连接区长度-梁高+ LaE情况B：当顶板为现浇板，混凝土强度等级≥C20、板厚≥80mm时，边柱外侧纵筋100%锚入梁及板内；顶层边柱纵筋长度:只有1号钢筋和4号钢筋情况C：当柱外侧纵向钢筋配率大于1.2%时，边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d;顶层边柱纵筋长度:边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE+20d（3）顶层角柱纵筋计算顶层角柱两面有梁，其纵向钢筋的计算方法和边柱一样，只是外侧是两个面，外侧纵筋总跟数为两个外侧总根数之和计算5.柱变截面位置纵向钢筋构造(1)柱纵向钢筋连接接头相互错开，在同一截面内的钢筋接头面积百分率：对于绑扎搭接和机械连接不宜大于50%，对于焊接连接不应大于50%(2)框架柱纵向钢筋直径d＞28时，不宜采用绑扎搭接接头三、柱箍筋根数的算法1.基础箍筋根数计算根数＝(基础高度-基础保护层)/间距-12.-1层箍筋根数计算根部根数＝[hn(-1层)/3-50]/加密间距+1梁下根数＝[hn(1层)/3]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-13.1层箍筋根数计算根部根数＝[hn(1层)/3]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-14.顶层箍筋根数计算(假如房屋只有两层)根部根数＝max[hn(2层)/6，hc，500]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1例题：楼层框架梁均为300mm×650mm，混凝土等级C30，板厚100mm，抗震等级二级，基础为800mm的筏板基础,计算：柱的钢筋工程量，钢筋采用电渣压力焊连接。

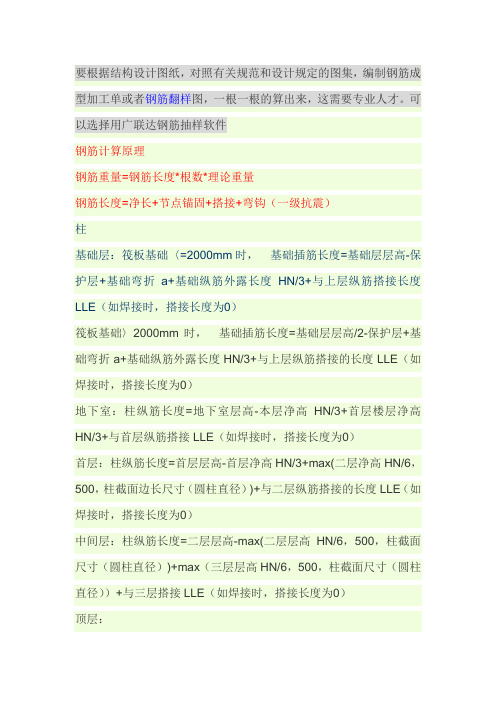

要根据结构设计图纸，对照有关规范和设计规定的图集，编制钢筋成型加工单或者钢筋翻样图，一根一根的算出来，这需要专业人才。
可以选择用广联达钢筋抽样软件钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。
内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。
手工计算钢筋公式大全手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为LN/3＋端支座锚固值；第二排为LN/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥LAE且≥0.5HC＋5D，为直锚，取MAX{LAE，0.5HC＋5D }。
钢筋的端支座锚固值＝支座宽≤LAE或≤0.5HC＋5D，为弯锚，取MAX{LAE，支座宽度-保护层+15D }。
钢筋的中间支座锚固值＝MAX{LAE，0.5HC＋5D }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15D抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9D（抗震弯钩值）＋2D 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9D＋8D 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2D，箍筋计算时增加了8D。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800MM 夹角=60°≤800MM夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为LN/3＋中间支座值＋LN/3；第二排为LN/4＋中间支座值＋LN/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（LN/3＋前中间支座值）＋（LN/3＋后中间支座值）；第二排为该跨净跨长＋（LN/4＋前中间支座值）＋（LN/4＋后中间支座值）。
钢筋混凝土结构中的梁、板、柱、墙分别计算，执行各自相应的定额子目、和墙连在一起的暗梁、暗柱并人墙的工程量中，执行墙的定额子目；突出墙或梁外的装饰线，并人墙或梁的工程量中。
压型钢板或模壳上现浇混凝土，均执行板的相应定额子目。
柱（l）柱按图示断面面积乘以柱高，以立方米计算。
柱高按下列规定确定：①有梁板的柱高，应自柱基上表面（或楼板上表面）算至上一层楼板上表面。
②无梁板的柱高，应自柱基上表面（或楼板上表面）算至柱帽下表面。
③构造柱的柱高从柱基或地梁上表面算至柱顶面。
④混凝土芯柱的高度按孔的图示高度计算。
（2）构造柱与砖墙嵌入部分的体积并入柱身体积内计算。
（3）依附于柱上的牛腿，按图示尺寸以立方米计算并人柱工程量中。
（4）柱帽按图示尺寸以立方米计算，并入板的工程量中。
（5）预制框架柱接头按图示尺寸以立方米计算。
梁（1）按图示断面面积乘以梁长，以立方米计算。
梁长按下列规定确定：①梁与柱连接时，梁长算至柱侧面。
②主梁与次梁连接时，次梁长算至主梁侧面。
③梁与墙连接时，梁长算至墙侧面。
如墙为砌块（砖）墙时，伸入墙内的梁头和梁垫的体积并入梁的工程量中。
④圈梁的长度，外墙按中心线，内墙按净长线计算。
⑤过梁按图示尺寸计算。
（2）圈梁代过梁，其过梁的体积并入圈梁工程量中。
（3）叠合梁按设计图示二次浇注部分的体积计算。
板（1）按图示面积乘以板厚以立方米计算，不扣除轻质隔墙、垛、柱及0.3m2以内的孔洞所占的体积。
板的图示面积按下列规定确定：①有梁板按梁与梁之间的净尺寸计算。
②无梁板按板外边线的水平投影面积计算。
③平板按主墙间的净面积计算。
④板与圈梁连接时，算至圈梁侧面；板与砖墙连接时，伸入墙内板头体积并入板工程量中。
（2）斜板按图示尺寸以立方米计算。
（3）迭合板按图示尺寸将板和肋（板缝）合并计算。
（4）补板缝按预制板长度乘以板缝宽度再乘以板厚以立方米计算，预制板边八字角部分的体积不另行计算。
（5）双曲薄壳：包括双曲拱顶和依附于边缘的梁、横隔板、横隔拱梁按图示尺寸以立方米计算。
板底筋长度=净跨+伸进长度*2+弯勾2*6.25*d板底筋根数=ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板中间支座负筋长度＝水平长度＋弯折长度*2板端支座板负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度板负筋根数＝ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板负筋分布筋长度=轴线长度-负筋标注长度*2+参差长度*2（轴线长度-轴线两边内梁的宽度）（参差长度是分布筋和负筋搭接长度）板端支座负筋的分布筋根数＝负筋板内净长/间距(取整)＋1板中间支座负筋的分布筋的根数＝布筋范围1/间距(取整)+布筋范围2/间距(取整)+1温度筋长度=轴线长度-负筋标注长度*2+参差长度*2（参差长度是温度筋和负筋搭接长度）温度筋根数（梁一跨中间的非加密区根数）=(净跨长度-负筋伸入板内的净长)/温度筋间距-1马凳筋∏型长度=L1+L2*2+L3*2马凳筋∏型双层双向板马凳筋根数＝板净面积/(间距*间距)+1马凳筋∏型负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型长度=L1+L2*2+L3*2或L1+L2*2+L3*4马凳筋一字型根数＝排数*每排个数梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁上部边支座负筋（第一排）=1/3净跨长+左支座锚固梁上部边支座负筋（第二排）=1/4净跨长+左支座锚固梁上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽梁上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽梁架立筋长度＝净跨-两边负筋净长+150*2（注意钢筋类别）梁侧面构造钢筋长度＝净跨长＋2×15d＋搭接长度*搭接个数（注意钢筋类别）梁侧面受扭钢筋长度＝净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数（注意钢筋类别）梁下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁边跨下部筋长度=本身净跨+左锚固+右锚固梁中间跨下部筋长度=本身净跨+左锚固+右锚固梁箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d二-四级抗震箍筋根数计算加密区根数＝（1.5*梁高-50）/加密间距+1 （一跨分左加密、右加密）非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密梁拉筋长度＝梁宽-2*保护层+2*11.9d+2*d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
