梁板柱钢筋工程量手算详解

框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋长度＝梁全长—2×保护层＋2×15d；2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；（建筑制图P221）第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值4、支座锚固判断：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }；钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }；5、腰筋构造钢筋：构造钢筋长度＝梁全长—2×保护层抗扭钢筋：同上。

6、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；（建筑制图P211）拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

7、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d—8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距+1）例：加密区箍筋根数=（1.5Hc/100）+1，非加密区=（跨长-50×2-2×1.5Hc）/200+1;<二级抗震,@100/200> 8、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

梁钢筋工程计量规则一、楼层框架梁上部钢筋长度的算法1.楼层框架梁上部贯通筋长度的算法(1)当（hc-保护层）即直锚长度>LaE时，表明梁支座足够宽，上部纵筋可以直锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度 =Ln＋2max[(LaE ),(0.5hc＋5d )]其中：Ln ——通跨净长；LaE ——锚固长度；hc ——柱截面沿框架方向的高度（即支座宽度）；(2)当(hc-保护层)即直锚长度≤LaE时，表明梁支座不能满足直锚长度，上部纵筋必须弯锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度=Ln＋2max[(LaE),(0.4LaE＋15d ),(支座宽－保护层＋弯折15d )]2.楼层框架梁上部支座负筋长度的算法（1）左、右支座负筋的计算第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4支座锚固=max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]（2）中间跨支座负筋的计算第一排中间支座负筋长度=hc+Ln/3×2第二排中间支座负筋长度=hc+Ln/4×2注：Ln取左右两跨净跨长较大值3.楼层框架梁上部架立筋长度的算法架立筋长度＝净跨-两边负筋净长+150×2二、楼层框架梁侧面纵筋长度的算法1.构造纵筋当梁净高hw≥450时，在梁的两个侧面沿高度配置纵向构造钢筋，纵向构造钢筋间距a≤200；当梁宽≤350时，拉筋直径为6mm；梁宽＞350时，拉筋直径为8mm，拉筋间距为非加密区间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。

梁侧面构造纵筋=Ln+15d×2(Ln为梁通跨净长)2.抗扭纵筋（1）当端支座足够大时，直锚在端支座里抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]（2）当支座不能满足直锚长度时，必须弯锚抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]3.拉筋长度的计算有侧面纵筋一定有拉筋（1）当拉筋同时勾住主筋和箍筋时：拉筋长度=梁宽b-保护层×2+4d+1.9d×2+max(10d,75mm)×2（2）当拉筋只勾住主筋时：拉筋长度=梁宽b-保护层×2+2d+1.9d×2+max(10d,75mm)×24.拉筋根数的计算拉筋间距为非加密区间距的2倍，拉筋根数=（Ln-50×2）/非加密区间距的2倍+1三、楼层框架梁下部纵筋长度的算法1.下部贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时，必须弯锚下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]2.下部非贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2）当支座不能满足直锚长度时，必须弯锚首尾跨下部非贯通筋长度=净跨长+锚入端支座内长度max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]+中间支座max[(LaE),(0.5hc+5d)]中间跨下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]四、楼层框架梁箍筋的算法箍筋长度=2(梁宽b-保护层×2+2d)+2(梁高h-保护层×2+2d)+1.9d×2+max(10d,75mm)×2箍筋根数:(1)一级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数：[max(梁高hb×2，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1(2)二至四级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数: [max(梁高hb×1.5，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1五、吊筋的算法吊筋长度=次梁宽b＋2×50＋2×（梁高－2×保护层）/sin45°(或60°)＋2×20d六、附加箍筋的算法附加箍筋长度算法和箍筋计算方法一样附加箍筋间距为8d且≤100，附加根数按图纸标注计算七、屋面框架梁钢筋的算法屋面框架梁上部贯通筋长度=通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）×2屋面框架梁上部负筋长度=净跨/3(4)+（左端支座宽-保护层）+弯折（梁高-保护层）例题：解：KZ1:450mm×450mm；抗震等级二级；C30混凝土；c=25mm；LaE=34d hc-c=450-25=425mm<LaE=34d=850mm，钢筋需要弯锚上部贯通筋：（10800-450）+2×850=12050mm N=2支座负筋：第一排左 (6600-450)/3+850=2900mm N=2中 (6600-450)/3×2+450=4550mm N=2右 (4200-450)/3+850=2100mm N=2第二排左 (6600-450)/4+850=2387.5mm N=2中 (6600-450)/4×2+450=3525mm N=2右 (4200-450)/4+850=1787.5mm N=2架立筋：第一跨 (6600-450)-(6600-450)/3×2+150×2=2350mm N=2第二跨(4200-450)-(6600-450)/3-(4200-450)/3+150×2=750mm N=2下部非贯通筋：第一跨（6600-450）+2×850=7850mm N=4第二跨（4200-450）+2×850=5450mm N=3构造筋：(10800-450)+15×2×12=10710mm N=4拉筋(只勾住主筋,直径取6mm)：(300-2×25+2×6)+1.9×2×6+2×75=434.8mm根数：(6600-450-2×50)/(2×200)+1+(4200-450-2×50)/(2×200)+1=28根箍筋：2×(300-2×25+2×10)+2×(700-2×25+2×10)+1.9×2×10+2×100=2118mm 根数：第一跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(6600-450-2×1.5×700)/200-1=20根第二跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(4200-450-2×1.5×700)/200-1=8根箍筋总根数=22+20+22+8=72根柱钢筋工程计量规则一、基础层插筋计算（1）柱直接生根于基础板；（2）柱生根于基础梁上基础插筋长度＝弯折长度a+竖直长度h1+非连接区hn/3+搭接长度LIEa的取值:h-c≥0.5LaE,max(12d,150)h-c≥0.6LaE,max(10d,150)h-c≥0.7LaE,max(8d,150)h-c≥0.8LaE,max(6d,150)h：基础厚度；h-c=h1二、柱纵筋长度的算法1.-1层柱子纵筋长度纵筋长度＝-1层层高-（-1层非连接区hn/3）+1层非连接区hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是hn/3，净高其余均为max（1/6净高、500、柱截面长边)2.1层柱子纵筋长度纵筋长度＝1层层高-1层非连接区hn/3+max(hn/6，hc，500)+搭接长度LlE3.中间层柱子纵筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max(hn/6，hc，500)4.顶层柱纵筋计算（1）顶层中柱纵筋计算中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d非连接区＝max(hn/6，hc，500)注：当直锚长度＜laE，且顶层为现浇混凝土板，其强度等级≥C20，板厚≥80mm时（2）顶层边柱纵筋计算情况A：当顶层梁宽小于柱宽，又没有现浇板时，边柱外侧纵筋只有65%锚入梁内；顶层边柱纵筋长度:1号纵筋长度=顶层层高-顶层非连接区长度-梁高+1.5LaE（65%）2号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）+8d（35%）3号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）4号纵筋长度=顶层层高-顶层非连接区长度-保护层+12d5号纵筋长度=顶层层高-顶层非连接区长度-梁高+ LaE情况B：当顶板为现浇板，混凝土强度等级≥C20、板厚≥80mm时，边柱外侧纵筋100%锚入梁及板内；顶层边柱纵筋长度:只有1号钢筋和4号钢筋情况C：当柱外侧纵向钢筋配率大于1.2%时，边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d;顶层边柱纵筋长度:边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE+20d（3）顶层角柱纵筋计算顶层角柱两面有梁，其纵向钢筋的计算方法和边柱一样，只是外侧是两个面，外侧纵筋总跟数为两个外侧总根数之和计算5.柱变截面位置纵向钢筋构造(1)柱纵向钢筋连接接头相互错开，在同一截面内的钢筋接头面积百分率：对于绑扎搭接和机械连接不宜大于50%，对于焊接连接不应大于50%(2)框架柱纵向钢筋直径d＞28时，不宜采用绑扎搭接接头三、柱箍筋根数的算法1.基础箍筋根数计算根数＝(基础高度-基础保护层)/间距-12.-1层箍筋根数计算根部根数＝[hn(-1层)/3-50]/加密间距+1梁下根数＝[hn(1层)/3]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-13.1层箍筋根数计算根部根数＝[hn(1层)/3]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-14.顶层箍筋根数计算(假如房屋只有两层)根部根数＝max[hn(2层)/6，hc，500]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1例题：楼层框架梁均为300mm×650mm，混凝土等级C30，板厚100mm，抗震等级二级，基础为800mm的筏板基础,计算：柱的钢筋工程量，钢筋采用电渣压力焊连接。

柱子、梁、板、楼梯工程量的计算方法一、柱子1、柱子工程量（1）柱子体积：砖柱；砼柱。

（2）砼柱模板。

（3）、砼柱高度超过3.6m 增价；（4）、独立柱装修（5）柱侧装修2、柱子工程量计算方法⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积其中马牙槎体积＝马牙槎与墙相交宽度*马牙槎嵌入墙内的长度（0.03）*构造柱高度②构造柱模板＝构造柱模板+马牙差模板马牙槎模板面积＝马牙槎嵌入墙内的长度（0.03）*构造柱高度⑵、构造柱工程量计算的难点①、构造柱的马牙差算起来很麻烦，必须考虑柱子与几个墙面相交。

②、模板计算难点同体积。

⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c框架柱的柱高，应自柱基上表面至柱顶高度计算。

②框架柱的模板＝框架柱周长*框架柱支模高度天津2004计算规则：混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。

③预制混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.⑷、砼柱高度超过3.6m增价=砼柱高度超过3.6m的墙体体积总和⑸、独立柱装修=框架柱周长*装修高度⑹、柱侧装修=柱外露长度*装修高度二、梁1、梁工程量 （1）梁体积。

（2）梁模板。

（3）、梁高度超过3.6m增价；（4）梁侧装修2、梁工程量计算方法 ⑴、梁的体积＝梁的截面面积*梁的长度 现浇混凝土梁按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。

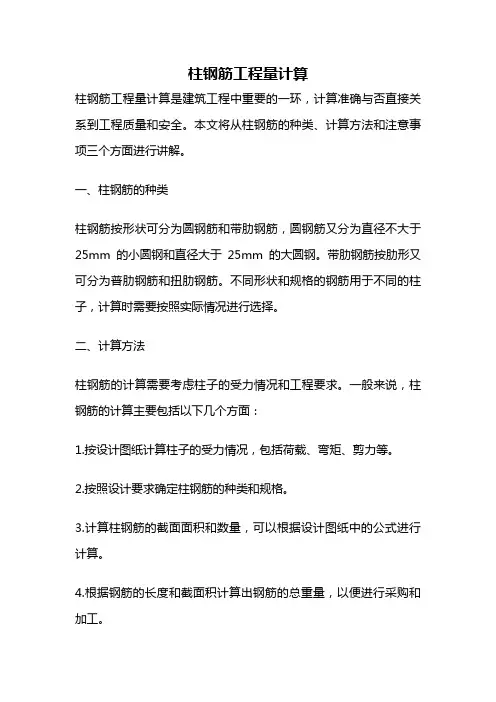

柱钢筋工程量计算柱钢筋工程量计算是建筑工程中重要的一环，计算准确与否直接关系到工程质量和安全。

本文将从柱钢筋的种类、计算方法和注意事项三个方面进行讲解。

一、柱钢筋的种类柱钢筋按形状可分为圆钢筋和带肋钢筋，圆钢筋又分为直径不大于25mm的小圆钢和直径大于25mm的大圆钢。

带肋钢筋按肋形又可分为普肋钢筋和扭肋钢筋。

不同形状和规格的钢筋用于不同的柱子，计算时需要按照实际情况进行选择。

二、计算方法柱钢筋的计算需要考虑柱子的受力情况和工程要求。

一般来说，柱钢筋的计算主要包括以下几个方面：1.按设计图纸计算柱子的受力情况，包括荷载、弯矩、剪力等。

2.按照设计要求确定柱钢筋的种类和规格。

3.计算柱钢筋的截面面积和数量，可以根据设计图纸中的公式进行计算。

4.根据钢筋的长度和截面积计算出钢筋的总重量，以便进行采购和加工。

5.在施工过程中，需要注意钢筋的弯曲和连接，确保钢筋的正确布置和连接牢固。

三、注意事项柱钢筋的计算需要注意以下几个方面：1.要根据实际情况选择适当的钢筋种类和规格，不可随意更改。

2.在计算钢筋的截面面积和数量时，需要考虑实际情况和施工难度，不可过分追求经济性。

3.在钢筋的加工和施工过程中，需要严格按照设计要求进行操作，不可出现任何偏差。

4.在柱钢筋的连接处，需要采用专业的连接件和连接方法，确保连接牢固。

5.在施工过程中，需要注意钢筋的防腐措施，以保证钢筋的使用寿命。

柱钢筋工程量计算是建筑工程中不可缺少的一环，需要严格按照设计要求进行操作，以确保工程质量和安全。

在计算和施工过程中，需要注意各种细节，确保每一个环节都符合要求。

框架梁、柱钢筋计算框架梁一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为 Ln/3＋端支座锚固值； 第二排为 Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下 部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1 中关于支座锚固的判断呢？ 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae 且≥0.5Hc＋5d，为直锚，取 Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae 或≤0.5Hc＋5d，为弯锚，取 Max{Lae，支座 宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 15d 构造钢筋：构造钢筋长度＝净跨长＋2× 抗扭钢筋：算法同贯通钢筋 5、拉筋 11.9d（抗震弯钩值）＋2d 拉筋长度＝（梁宽－2× 保护层）＋2× 拉筋根数： 如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝ （箍筋根数/2）× （构造筋根数/2） ；如果给定了拉筋的布筋间距，那么拉筋的根 数＝布筋长度/布筋间距。

6、箍筋 11.9d＋8d 箍筋长度＝（梁宽－2× 保护层＋梁高-2× 保护层）＋2× 2＋（非加密区长度/非加密区间距－ 箍筋根数＝（加密区长度/加密区间距+1）× 1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉 筋和箍筋在每个保护层处均被多扣掉了直径值； 并且我们在预算中计算钢筋长度 时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此， 拉筋计算时增加了2d，箍筋计算时增加了8d。

钢筋混凝土结构中的梁、板、柱、墙分别计算，执行各自相应的定额子目、和墙连在一起的暗梁、暗柱并人墙的工程量中，执行墙的定额子目；突出墙或梁外的装饰线，并人墙或梁的工程量中。

压型钢板或模壳上现浇混凝土，均执行板的相应定额子目。

柱（l）柱按图示断面面积乘以柱高，以立方米计算。

柱高按下列规定确定：①有梁板的柱高，应自柱基上表面（或楼板上表面）算至上一层楼板上表面。

②无梁板的柱高，应自柱基上表面（或楼板上表面）算至柱帽下表面。

③构造柱的柱高从柱基或地梁上表面算至柱顶面。

④混凝土芯柱的高度按孔的图示高度计算。

（2）构造柱与砖墙嵌入部分的体积并入柱身体积内计算。

（3）依附于柱上的牛腿，按图示尺寸以立方米计算并人柱工程量中。

（4）柱帽按图示尺寸以立方米计算，并入板的工程量中。

（5）预制框架柱接头按图示尺寸以立方米计算。

梁（1）按图示断面面积乘以梁长，以立方米计算。

梁长按下列规定确定：①梁与柱连接时，梁长算至柱侧面。

②主梁与次梁连接时，次梁长算至主梁侧面。

③梁与墙连接时，梁长算至墙侧面。

如墙为砌块（砖）墙时，伸入墙内的梁头和梁垫的体积并入梁的工程量中。

④圈梁的长度，外墙按中心线，内墙按净长线计算。

⑤过梁按图示尺寸计算。

（2）圈梁代过梁，其过梁的体积并入圈梁工程量中。

（3）叠合梁按设计图示二次浇注部分的体积计算。

板（1）按图示面积乘以板厚以立方米计算，不扣除轻质隔墙、垛、柱及0.3m2以内的孔洞所占的体积。

板的图示面积按下列规定确定：①有梁板按梁与梁之间的净尺寸计算。

②无梁板按板外边线的水平投影面积计算。

③平板按主墙间的净面积计算。

④板与圈梁连接时，算至圈梁侧面；板与砖墙连接时，伸入墙内板头体积并入板工程量中。

（2）斜板按图示尺寸以立方米计算。

（3）迭合板按图示尺寸将板和肋（板缝）合并计算。

（4）补板缝按预制板长度乘以板缝宽度再乘以板厚以立方米计算，预制板边八字角部分的体积不另行计算。

（5）双曲薄壳：包括双曲拱顶和依附于边缘的梁、横隔板、横隔拱梁按图示尺寸以立方米计算。

手工计算钢筋的步骤以及方法计算钢筋是建筑设计和施工中的重要环节，它需要根据结构荷载、构件尺寸和工作状态等因素进行合理的设计和计算。

下面是手工计算钢筋的步骤及方法，供参考。

步骤一：确定设计荷载和工作状态在进行钢筋计算之前，首先要明确结构的设计荷载和工作状态。

设计荷载包括活荷载和静荷载，活荷载指建筑物自身重量以及人、物、雪等的荷载；静荷载是指建筑物的自重。

工作状态又分为正常工作状态和临时工作状态。

步骤二：确定构件尺寸和受力状况根据建筑设计图纸，确定构件的尺寸和受力状况。

对于钢筋混凝土构件来说，一般有梁、柱和板等构件。

在确定尺寸时，要将尺寸符合标准要求，并满足建筑设计的需求。

在确定受力状况时，要明确荷载的受力方向、大小和作用位置。

步骤三：计算内力根据构件的尺寸和荷载的作用位置，计算出构件受力后所产生的内力。

这些内力包括弯矩、剪力和轴力等。

弯矩是构件纵向受力产生的弯曲效应，剪力是构件横向受力产生的剪切效应，轴力是构件轴向受力产生的拉伸或压缩效应。

步骤四：确定钢筋截面尺寸和配筋要求根据内力的计算结果，确定钢筋截面尺寸和配筋要求。

在确定截面尺寸时，要满足构件受力的要求，防止出现裂缝和扭曲等现象。

在配筋时，要根据钢筋的抗拉和抗压性能，满足构件的强度要求。

步骤五：计算钢筋的数量和长度根据钢筋的截面尺寸和配筋要求，计算出钢筋的数量和长度。

数量计算可以根据钢筋的面积和规格确定，长度计算可以根据构件的长度和间距确定。

步骤六：绘制配筋图根据计算结果，将钢筋的位置和长度等信息绘制在配筋图上。

配筋图要包括构件的位置和尺寸，钢筋的位置和数量，钢筋的直径和间距等。

步骤七：检查核对在完成手工计算钢筋之后，进行检查核对。

核对计算结果是否正确，各项设计要求是否满足。

总结：手工计算钢筋的步骤包括确定设计荷载和工作状态，确定构件尺寸和受力状况，计算内力，确定钢筋截面尺寸和配筋要求，计算钢筋数量和长度，绘制配筋图，检查核对。

在计算过程中，要保证计算准确性和合理性，满足建筑设计和施工的需求。

手工计算梁板柱钢筋本文将会介绍如何手工计算梁板柱钢筋，其中包括了梁、板、柱的计算方法和一些实用的技巧。

起点在手工计算梁板柱钢筋之前，我们首先需要掌握基本的结构力学知识和混凝土设计原理。

在熟练掌握这些知识之后，我们才能够清晰地理解梁板柱的结构特点。

梁的计算方法梁的计算方法相对来说比较简单，在这里我只介绍一下基本的计算流程。

具体的内容可以查看相关的结构力学和混凝土设计资料。

首先，我们需要确定梁的几何尺寸，包括梁的宽度、高度和长度。

然后，我们需要根据设计要求确定梁在工作状态下的荷载情况和荷载组合形式。

最后，我们需要根据材料的力学性能计算梁的受力情况，并通过钢筋的配置来保证梁的强度。

板的计算方法板的计算方法相比梁的计算方法更为复杂，但是基本的计算流程基本相同。

以下是板的计算方法的详细步骤：首先，我们需要确定板的几何尺寸，包括板的厚度、宽度和长度。

然后，我们需要根据设计要求确定板在工作状态下的荷载情况和荷载组合形式。

其次，我们需要根据板的弯矩和剪力计算板的受力情况，并在此基础上确定钢筋的位置和配筋数量。

最后，我们需要检查板的各项性能是否符合设计要求，包括强度、变形等方面。

柱的计算方法柱的计算方法相对来说比较特殊，因为柱是一种受压构件，受力特点和梁、板是完全不同的。

以下是柱的计算方法的详细步骤：首先，我们需要确定柱的几何尺寸，包括柱的截面形状、尺寸和长度。

然后，我们需要根据设计要求确定柱在工作状态下的荷载情况和荷载组合形式。

其次，我们需要根据柱的受压能力计算柱的受力情况，并在此基础上确定钢筋的位置和配筋数量。

最后，我们需要检查柱的各项性能是否符合设计要求，包括强度、稳定性等方面。

实用技巧手工计算梁板柱钢筋需要经验和技巧的积累。

以下是一些实用的技巧，可以帮助大家更加灵活地设计结构：•在设计中尽量使用标准化的构件，减少钢筋数量和配筋难度。

•利用钢筋的抗拉能力弥补混凝土的抗压短板。

•梁端受力较大，采用弯曲加强板或框架加强。

梁.柱子的钢筋量怎么计算钢筋计算原理及计算方法钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE（如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max（三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。

内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。

边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。

梁钢筋手算详解，如此简单！1.上部贯通筋：计算公式:＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度端支座锚固长度的判别条件（即按端支座来判断）1、锚固2、支座宽度－保护层＋15*d3、0.4Lae+15d4、当楼层框架梁的纵向钢筋直锚长度>=Lae且>= 0.5hc＋5d时可不必往上（下）弯锚即支座宽度-保护层>=Lae且>=0.5hc+5d 取锚固长度2.端支座负筋：计算公式：（Ln净跨长）上排钢筋长度＝Ln/3+锚固下排钢筋长度＝Ln/4+锚固（锚固即按端支座来判断）3.中间支座负筋计算公式：（Ln为较大一跨的净跨长）上排钢筋长度＝2*Ln/3+支座宽度下排钢筋长度＝2*Ln/4+支座宽度4.架立筋：计算公式：架立筋长度＝（Ln净跨长-左支座钢筋伸入的净长-右支座钢筋伸入的净长+2×搭接（取150MM）平法中规定，当贯通筋和架立筋同时存在时，取150MM5.下部钢筋：计算公式：（Ln净跨长）框架梁下部钢筋＝净跨长度+左锚固+右锚固注：锚固要分端支座锚固和中间支座锚固二种情况下部钢筋的计算不分上下排6.下部不伸入支座钢筋：计算公式：框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln请注意标注方式7.腰筋计算公式：（Ln净跨长）腰筋长度＝净跨长度+2*锚固注：锚固须分两种腰筋分别考虑平法中对腰筋算法的规定8.拉筋：计算公式：拉筋长度＝梁宽－2×保护层＋2×11.9d＋2×d9.吊筋和次梁加筋：计算公式：吊筋长度＝2 ×锚固+2 ×斜段长度+(次梁宽度+2 × 50)框梁高度>800mm a=60度<=800mm a=45度次梁加筋按根数计算长度同箍筋长度10.箍筋：箍筋长度＝2 ×(H － 2 × 25 ＋ B － 2 × 25)＋(11.9 × 2 ＋ 8)d箍筋根数＝2 ×[(加密区长度-50)/加密间距+ 1]＋(非加密区长度/非加密间距－ 1)1~4级抗震屋面框架梁上部纵筋的端支座锚固：弯锚长度:(支座宽－保护层＋梁高－保护层)直锚长度: (0.5支座宽度＋5d)与Lae取大值非框架梁L：下部钢筋的锚固长度为15d或12d。

1、柱子工程量(1)柱子体积：砖柱；砼柱(2)砼柱模板(3)砼柱高度超过3.6m增价(4)独立柱装修(5)柱侧装修2、柱子工程量计算方法(1)构造柱工程量计算①构造柱体积=构造柱体积+马牙槎体积其中马牙槎体积=马牙槎与墙相交宽度*马牙槎嵌入墙内的长度(0.03) *构造柱高度②构造柱模板=构造柱模板+马牙槎模板马牙槎模板面积=马牙槎嵌入墙内的长度(0.03) *构造柱高度(2)构造柱工程量计算的难点①构造柱的马牙槎算起来很麻烦，必须考虑柱子与几个墙面相交。

②模板计算难点同体积。

(3)框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积=框架柱截面积*框架柱柱高其中柱高：a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c框架柱的柱高，应自柱基上表面至柱顶高度计算。

②框架柱的模板=框架柱周长*框架柱支模高度③预制混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.(4)砼柱高度超过3.6m增价二砼柱高度超过3.6m的墙体体积总和(5)独立柱装修二框架柱周长*装修高度(6)柱侧装修二柱外露长度*装修高度梁1、梁工程量(1)梁体积(2)梁模板(3)梁高度超过3.6m增价(4)梁侧装修2、梁工程量计算方法(1)梁的体积=梁的截面面积*梁的长度现浇混凝土梁按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。

④预制混凝土梁按设计图示尺寸以体积计算。
