梁板柱钢筋平法标注图解

搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
钢筋绑扎搭接
钢筋搭接图样
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
梁分类
• • • • 框架梁 屋面框架梁 非框架梁 悬挑梁
关于平法的识图及配筋构造
（梁净长）1/3 （梁净长）1/4 2400 150 6 22 4/2 2 16 10-200(2) A 250 6 22 4/2 6 22 2/4 KL4(3A) B 6900 250 6 22 4/2 1800 150 150 6 22 4/2 2 20 C 250 6 22 4/2 7 20 3/4 D 6900 250 6 22 4/2 150 KL4(3A)250*700 2 22 （梁净长）1/3 8-100/200(2) (梁净长)1/4 （梁净长）1/3 (梁净长)1/4 （梁净长）1/3 （梁净长）1/4
墙身竖向钢筋
• 长度 –基础层，需要增加插筋。 –中间层＝层高+伸入上层的搭接 –顶层＝净高+锚固 • 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
• 长度＝墙厚-2*保护层+弯钩 • 根数＝墙净面积/拉筋的布置面积 –注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简 单 –纵筋＝暗梁净长+锚固 –箍筋
上部贯通筋 2 22
悬臂梁上部上排钢筋 2 22
中间支座负筋（上排） 22 2
端支座负筋（上排） 22 2
悬臂梁上部下排钢筋 2 22
中间支座负筋（下排） 22 2
端支座负筋（上排） 22 2
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排） 4 22（1跨下部钢筋_下排） 锚固长度
2 20（2跨下部钢筋）
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
外侧钢筋连续通过 墙端为端柱 墙端为暗柱
外侧钢筋不连续通过 外侧钢筋连续通过
外侧钢筋不连续通过
基础层 中间层
根数 端柱 墙柱 暗柱 暗梁 墙柱 顶层 连梁 中间层 纵筋 箍筋
顶层
箍筋 纵筋
墙身水平钢筋(墙端为暗柱)：
• 长度：
–墙端为暗柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长-2*保护层 –内侧钢筋＝墙长-2*保护层+弯折
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：
箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
1.2钢筋一般表示法（图例）
预应力钢筋表示法
钢筋涉及概念

混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用 有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度 上升减缓、使纵筋与砼有较好的粘结。
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）： 层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）： 层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱
端柱
暗梁
连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
楼 梯
A型（一跑楼梯） B型（有低端平板一跑楼梯）
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固
吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D

锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋 入长度即为锚固。最小锚固长度：La;抗震锚固
长度:Lae

弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。

弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
3 20（3跨下部钢筋_上排） 4 20（3跨下部钢筋_下排）
锚固长度
锚固长度 锚固长度 梁下部钢筋
梁内钢筋说明
标注说明
上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间 距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根 一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
5
22
KZ1 650*600 4 22 φ 10@100/200
层号 5 4
层高 3.6 3.6 3.6 4.2 4.5 4.5 4.5 1.2
标高 15.870 12.270 8.670 4.470 -0.03 -4.53 -9.03
450
4 20
3 2 1 -1 -2 基础底板
325 3
325

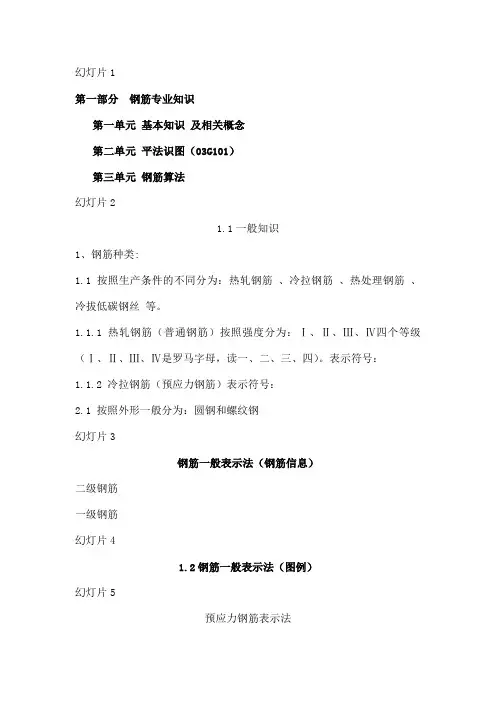

第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋： 标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
长度
水平钢筋 墙身钢筋 竖向钢筋 根数 长度
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固 • 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。
箍筋加密区
箍筋加密区是对于抗震结构来说的。根据抗震等级的 不同，箍筋加密区设置的规定也不同。一般来说，对 于钢筋混凝土框架的梁的端部和每层柱子的两端都要 进行加密。梁端的加密区长度一般取1.5倍的梁高。柱 子加密区长度一般取1/6每层柱子的高度。但最底层 （一层）柱子的根部应取1/3的高度。
•
对于特别情况下的柱子还应全部加密。详细的可以 参看，《建筑抗震设计规范》（GB50011-2010）
注意事项
•
• •
• •
•
加密范围是按照规范规定来的，没有具体的计算公式。柱子 和梁的加密区箍筋的设置方法为： 1、柱箍筋加密范围是： 底层柱（底层柱的主根系指地下室的顶面或无地下室情况的 基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后 的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6, 及500mm三者数值中的最大者为加密范围。 2、梁箍筋加密范围： 加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度 为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为 1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满 足大于500mm，按500mm长度进行加密。 详见国家建筑标准设计图集《11G101-1》
端柱突出 墙身
