梁板柱钢筋工程量手算详解

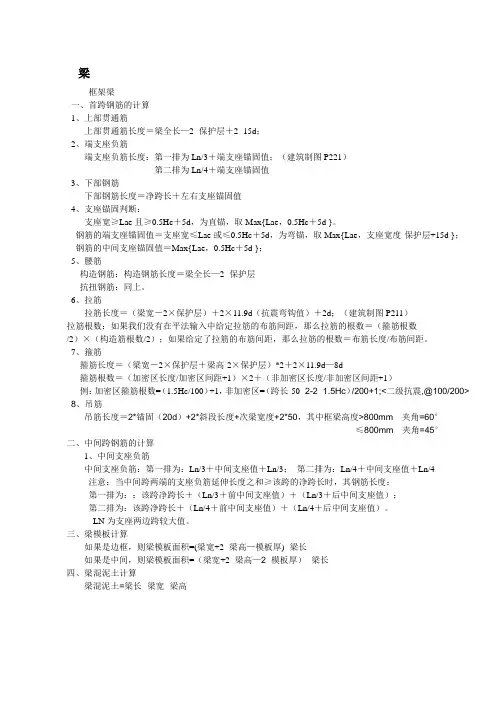

框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋长度＝梁全长—2×保护层＋2×15d；2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；（建筑制图P221）第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值4、支座锚固判断：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }；钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }；5、腰筋构造钢筋：构造钢筋长度＝梁全长—2×保护层抗扭钢筋：同上。

6、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；（建筑制图P211）拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

7、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d—8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距+1）例：加密区箍筋根数=（1.5Hc/100）+1，非加密区=（跨长-50×2-2×1.5Hc）/200+1;<二级抗震,@100/200> 8、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：（1）支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度－保护层＋15d}（3）钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d} 图一4、腰筋（1）当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d；（2）当为梁侧面受扭纵向钢筋时，其搭接长度为Ll或LlE（抗震）；其锚固长度与方式同框架下部纵筋。

5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高－2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距＋1）×2＋（非加密区长度/非加密区间距－1）注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

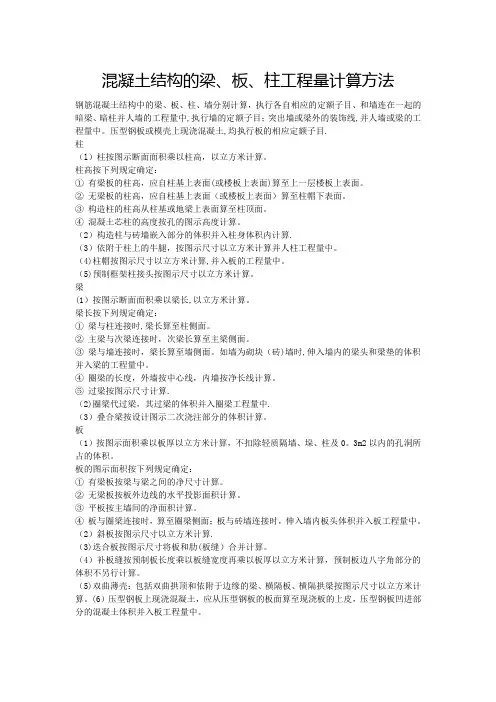

混凝土结构的梁、板、柱工程量计算方法钢筋混凝土结构中的梁、板、柱、墙分别计算，执行各自相应的定额子目、和墙连在一起的暗梁、暗柱并人墙的工程量中,执行墙的定额子目；突出墙或梁外的装饰线,并人墙或梁的工程量中。

压型钢板或模壳上现浇混凝土,均执行板的相应定额子目.柱（l）柱按图示断面面积乘以柱高，以立方米计算。

柱高按下列规定确定：① 有梁板的柱高，应自柱基上表面(或楼板上表面)算至上一层楼板上表面。

② 无梁板的柱高，应自柱基上表面（或楼板上表面）算至柱帽下表面。

③ 构造柱的柱高从柱基或地梁上表面算至柱顶面。

④ 混凝土芯柱的高度按孔的图示高度计算。

（2）构造柱与砖墙嵌入部分的体积并入柱身体积内计算.（3）依附于柱上的牛腿，按图示尺寸以立方米计算并人柱工程量中。

（4)柱帽按图示尺寸以立方米计算,并入板的工程量中。

（5)预制框架柱接头按图示尺寸以立方米计算。

梁(1）按图示断面面积乘以梁长,以立方米计算。

梁长按下列规定确定：① 梁与柱连接时,梁长算至柱侧面。

② 主梁与次梁连接时，次梁长算至主梁侧面。

③ 梁与墙连接时，梁长算至墙侧面。

如墙为砌块（砖)墙时,伸入墙内的梁头和梁垫的体积并入梁的工程量中。

④ 圈梁的长度，外墙按中心线，内墙按净长线计算。

⑤ 过梁按图示尺寸计算.（2)圈梁代过梁，其过梁的体积并入圈梁工程量中.（3）叠合梁按设计图示二次浇注部分的体积计算。

板（1）按图示面积乘以板厚以立方米计算，不扣除轻质隔墙、垛、柱及0。

3m2以内的孔洞所占的体积。

板的图示面积按下列规定确定：① 有梁板按梁与梁之间的净尺寸计算。

② 无梁板按板外边线的水平投影面积计算。

③ 平板按主墙间的净面积计算。

④ 板与圈梁连接时，算至圈梁侧面；板与砖墙连接时，伸入墙内板头体积并入板工程量中。

（2）斜板按图示尺寸以立方米计算.（3)迭合板按图示尺寸将板和肋(板缝）合并计算。

（4）补板缝按预制板长度乘以板缝宽度再乘以板厚以立方米计算，预制板边八字角部分的体积不另行计算。

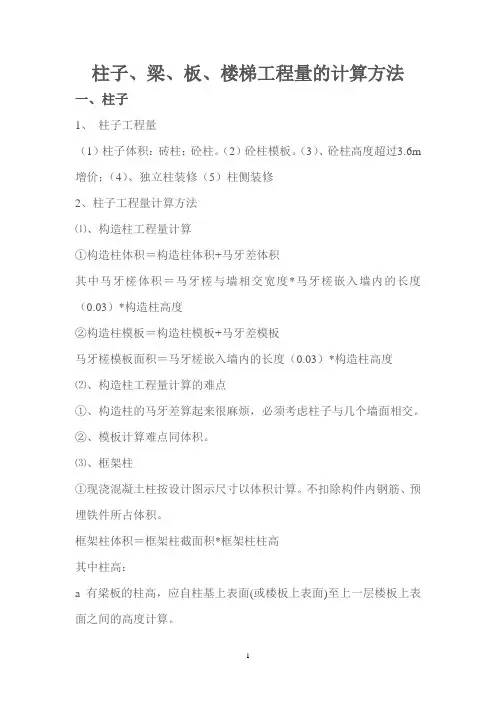

柱子、梁、板、楼梯工程量的计算方法一、柱子1、柱子工程量（1）柱子体积：砖柱；砼柱。

（2）砼柱模板。

（3）、砼柱高度超过3.6m 增价；（4）、独立柱装修（5）柱侧装修2、柱子工程量计算方法⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积其中马牙槎体积＝马牙槎与墙相交宽度*马牙槎嵌入墙内的长度（0.03）*构造柱高度②构造柱模板＝构造柱模板+马牙差模板马牙槎模板面积＝马牙槎嵌入墙内的长度（0.03）*构造柱高度⑵、构造柱工程量计算的难点①、构造柱的马牙差算起来很麻烦，必须考虑柱子与几个墙面相交。

②、模板计算难点同体积。

⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c框架柱的柱高，应自柱基上表面至柱顶高度计算。

②框架柱的模板＝框架柱周长*框架柱支模高度天津2004计算规则：混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。

③预制混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.⑷、砼柱高度超过3.6m增价=砼柱高度超过3.6m的墙体体积总和⑸、独立柱装修=框架柱周长*装修高度⑹、柱侧装修=柱外露长度*装修高度二、梁1、梁工程量 （1）梁体积。

（2）梁模板。

（3）、梁高度超过3.6m增价；（4）梁侧装修2、梁工程量计算方法 ⑴、梁的体积＝梁的截面面积*梁的长度 现浇混凝土梁按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。

造价辅导：梁的钢筋工程量计算，实例讲解[例题]：见下图框架梁配筋图，抗震等级为二级，混凝土C30，框架柱300×300mm，计算梁的钢筋工程量。

[分析解答]：一、上部贯通筋2Φ20分析：解答：L1=柱间净长+（0.4Lae+15d）×2=10.8-0.075×2+（0.4×34×0.02+15×0.02）×2=11.49+0.1=11.79m总长=11.79×2=23.58m二、①轴线支座负弯矩筋6Φ20分析：左边支座上部上排负筋＝L（净跨）/3+锚固解答：单根长=Ln/3+0.4Lae+15d=1/3（6.6-0.225）+0.4×34×0.02+15×0.02 =2.70m总长=2.70×4=10.8m三、②轴线支座负弯矩6Φ20分析：中间支座上部上排负筋＝L（净跨）/3×2+支座宽注：L（净跨）为该支座相邻两跨跨长值大者。

解答：单根长=Ln/3×2+柱宽=1/3×（6.6-0.225）×2+0.3=4.55m总长=4.55×4=18.2m四、③轴线支座负弯矩筋6Φ20分析：右边支座上部上排负筋=L（净跨）/3+锚固解答：单根长=Ln/3+0.4Lae+15d=1/3（4.2-0.225）+0.4×34×0.02+15×0.02 =1.90m总长=1.90×2=3.8m五、①～②轴线下部通长筋4Φ20分析：解答：单根长=本跨净长+两端锚固长度=6.6-0.225+0.4Lae+15d+Lae=6.6-0.225+0.4×34×0.02+15×0.02+34×0.02=7.63m总长=7.63×4=30.52m六、②～③轴线下部通长筋4Φ20单根长=本跨净长+两端锚固长度=4.2-0.225+0.4Lae+15d+Lae=4.2-0.225+0.4×34×0.02+15×0.02+34×0.02=5.23m总长=5.23×4=20.92m七、箍筋φ8单根箍筋长=（a-2c-d）×2+（b-2c-d）×2+24d=（0.65-0.025×2-0.008）×2+（0.3-0.025×2-0.008）×2+24×0.008=1.86m根数：加密区≥1.5Hb,且≥500mm1.5Hb=1.5×650=975mm＞500mm；取975mm第一跨箍筋个数=箍筋设置区域长/箍筋间距+1=［（0.975-0.05）/0.1］×2+（6.6-0.225-0.975×2）/0.2+1 =41.6根=42根第二跨箍筋个数=箍筋设置区域长/箍筋间距+1=［（0.975-0.05）/0.1］×2+（4.2-0.225-0.975×2）/0.2+1 =29.6根=30根箍筋总长=1.86×（42+30）=133.92m八、腰筋Φ16腰筋长度=（10.8-0.15+15×0.016×2）×4=11.13×4=44.52m九、拉筋φ6=（梁宽-两个保护层+两个弯钩长）×（腰筋长度／拉筋间距+1）×每侧腰筋根数=（0.3-0.025×2+0.075×2）×（11.13/0.4+1）×2=23.06m十、计算钢筋工程量Φ20钢筋=（23.58+10.8+18.2+3.8+30.52+20.92）×2.47=266.32kgΦ16钢筋=44.52×1.58=70.34kgΦ8钢筋=133.92×0.375=50.22kgΦ6钢筋=23.06×0.222=5.12kg本文内容纯属个人观点，仅供参考。

教你快速掌握梁钢筋算量的基本方法1、梁需要计算的钢筋2、楼层框架梁钢筋计算方法上下部贯通钢筋长度算法公式：长度＝净跨长+左支座锚固+右支座锚固A.当梁支座足够宽时，上下部纵筋直锚在支座里，应满足如下条件，见图。

左、右支座锚固长度的取值判断：当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc＋5d)B.当梁支座不能满足直锚时，纵筋应弯锚，满足下图条件。

左、右支座锚固长度的取值判断：当hc-保护层(直锚长度) ≤ LaE时,必须弯锚，取Max[(LaE),(0.4 LaE＋15d),(hc-保护层＋15d)下部非贯通筋长度算法A.当端支座足够宽时，直锚在支座里计算公式：首尾跨下部非贯通筋长度＝净跨Ln1(Ln3)+左右锚入支座内长度Max[(LaE),(0.5hc＋5d)]中间跨下部非贯通筋长度＝净跨Ln2+左右锚入支座内长度Max[(LaE),(0.5hc＋5d)]B.当端支座不能满足直锚时，应弯锚计算公式：首尾跨下部非贯通筋长度＝净跨Ln1(Ln3)+端支座Max[(LaE),(0.4LaE＋15d),(hc-保护层＋15d)＋中间支座Max[(LaE),(0.5hc＋5d)]中间跨下部非贯通筋长度＝净跨Ln2+左右锚入支座内长度Max[(LaE),(0.5hc＋5d)]梁端支座负筋长度算法第一排长度 = Ln/3+Max[(LaE),(0.4 LaE＋15d),(hc-保护层＋15d) 第二排长度 = Ln/4+Max[同上] （Ln指净跨长）中间支座负筋长度算法第一排长度 = 2*max(第一跨,第二跨)净跨长/3+支座宽第二排长度 = 2*max(第一跨,第二跨)净跨长/4+支座宽架立筋的计算连接框架梁第一排支座负筋的钢筋叫架立筋。

注：当梁的上部既有通长筋又有架立筋时，其中架立筋的搭接长度为150架立筋长度=净跨长-净跨长/3*2＋150*2首尾跨长度=Ln1-Ln1/3-max(Ln1,Ln2)/3＋150*2中间跨长度=Ln2-max(Ln1,Ln2)/3-max(Ln2,Ln3)/3 ＋150*2侧面纵向构造或抗扭钢筋的计算当梁净高h≥450时，在梁的两个侧面沿高度配置纵向构造钢筋，纵向构造钢筋间距a≤200.构造筋长度=净跨长+2*15d梁的侧面抗扭钢筋的计算方法和下通筋一样，分两种情况，直锚和弯锚。

梁、板、柱、墙钢筋计算原理钢筋重量=钢筋长度*根数*理论重量钢筋长度=净长+节点锚固+搭接+弯钩（一级抗震）柱1、基础层：⑴筏板基础﹤=2000mm时,基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接长度Lle（如焊接时，搭接长度为0）⑵筏板基础〉2000mm时，2、基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度hn/3+与上层纵筋搭接的长度Lle柱纵筋长度=地下室层高-本层净高hn/3+首层楼层净高hn/3+与首层纵筋搭接Lle（如焊接时，搭接长度为0）3、首层：柱纵筋长度=首层层高-首层净高hn/3+max(二层净高hn/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度Lle（如焊接时，搭接长度为0）4、中间层：柱纵筋长度=二层层高-max(二层层高hn/6，500，柱截面尺寸（圆柱直径）)+max（三层层高hn/6，500，柱截面尺寸（圆柱直径））+与三层搭接Lle（如焊接时，搭接长度为0）5、顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5Lae内侧钢筋长度=顶层层高－max(本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径）)-梁高+Lae注：其中锚固长度取值：⑴、当柱纵筋伸入梁内的直径长〈Lae时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；⑵、当柱纵筋伸入梁内的直径长〉=Lae时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，⑶、当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。

内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。

6、边柱：⑴、外侧钢筋长度=顶层层高－max（本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5Lae⑵、内侧钢筋长度=顶层层高－max(本层楼层净高hn/6，500，柱截面长边尺寸（圆柱直径）)-梁高+Lae⑶、当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。

梁钢筋手算详解，如此简单！1.上部贯通筋：计算公式:＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度端支座锚固长度的判别条件（即按端支座来判断）1、锚固2、支座宽度－保护层＋15*d3、0.4Lae+15d4、当楼层框架梁的纵向钢筋直锚长度>=Lae且>= 0.5hc＋5d时可不必往上（下）弯锚即支座宽度-保护层>=Lae且>=0.5hc+5d 取锚固长度2.端支座负筋：计算公式：（Ln净跨长）上排钢筋长度＝Ln/3+锚固下排钢筋长度＝Ln/4+锚固（锚固即按端支座来判断）3.中间支座负筋计算公式：（Ln为较大一跨的净跨长）上排钢筋长度＝2*Ln/3+支座宽度下排钢筋长度＝2*Ln/4+支座宽度4.架立筋：计算公式：架立筋长度＝（Ln净跨长-左支座钢筋伸入的净长-右支座钢筋伸入的净长+2×搭接（取150MM）平法中规定，当贯通筋和架立筋同时存在时，取150MM5.下部钢筋：计算公式：（Ln净跨长）框架梁下部钢筋＝净跨长度+左锚固+右锚固注：锚固要分端支座锚固和中间支座锚固二种情况下部钢筋的计算不分上下排6.下部不伸入支座钢筋：计算公式：框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln请注意标注方式7.腰筋计算公式：（Ln净跨长）腰筋长度＝净跨长度+2*锚固注：锚固须分两种腰筋分别考虑平法中对腰筋算法的规定8.拉筋：计算公式：拉筋长度＝梁宽－2×保护层＋2×11.9d＋2×d9.吊筋和次梁加筋：计算公式：吊筋长度＝2 ×锚固+2 ×斜段长度+(次梁宽度+2 × 50)框梁高度>800mm a=60度<=800mm a=45度次梁加筋按根数计算长度同箍筋长度10.箍筋：箍筋长度＝2 ×(H － 2 × 25 ＋ B － 2 × 25)＋(11.9 × 2 ＋ 8)d箍筋根数＝2 ×[(加密区长度-50)/加密间距+ 1]＋(非加密区长度/非加密间距－ 1)1~4级抗震屋面框架梁上部纵筋的端支座锚固：弯锚长度:(支座宽－保护层＋梁高－保护层)直锚长度: (0.5支座宽度＋5d)与Lae取大值非框架梁L：下部钢筋的锚固长度为15d或12d。

1、柱子工程量(1)柱子体积：砖柱；砼柱(2)砼柱模板(3)砼柱高度超过3.6m增价(4)独立柱装修(5)柱侧装修2、柱子工程量计算方法(1)构造柱工程量计算①构造柱体积=构造柱体积+马牙槎体积其中马牙槎体积=马牙槎与墙相交宽度*马牙槎嵌入墙内的长度(0.03) *构造柱高度②构造柱模板=构造柱模板+马牙槎模板马牙槎模板面积=马牙槎嵌入墙内的长度(0.03) *构造柱高度(2)构造柱工程量计算的难点①构造柱的马牙槎算起来很麻烦，必须考虑柱子与几个墙面相交。

②模板计算难点同体积。

(3)框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积=框架柱截面积*框架柱柱高其中柱高：a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c框架柱的柱高，应自柱基上表面至柱顶高度计算。

②框架柱的模板=框架柱周长*框架柱支模高度③预制混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.(4)砼柱高度超过3.6m增价二砼柱高度超过3.6m的墙体体积总和(5)独立柱装修二框架柱周长*装修高度(6)柱侧装修二柱外露长度*装修高度梁1、梁工程量(1)梁体积(2)梁模板(3)梁高度超过3.6m增价(4)梁侧装修2、梁工程量计算方法(1)梁的体积=梁的截面面积*梁的长度现浇混凝土梁按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。

③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。

④预制混凝土梁按设计图示尺寸以体积计算。
