空调水管工作量计算公式

★风道水力计算方法1．假定流速法其特点是先按技术经济要求选定风管流速，然后再根据风道内的风量确定风管断面尺寸和系统阻力。

假定流速法的计算步骤和方法如下。

①绘制空调系统轴侧图，并对各段风道进行编号、标注长度和风量管段长度一般按两个管件的中心线长度计算，不扣除管件本身的长度。

②确定风道内的合理流速在输送空气量一定是情况下，增大流速可使风管断面积减小，制作风管缩消耗的材料、建设费用等降低，但同时也会增加空气流经风管的流动阻力和气流噪声，增大空调系统的运行费用；减小风速则可降低输送空气的动力消耗，节省空调系统的运行费用，降低气流噪声，但却增加风管制作的材料及建设费用。

因此必须根据风管系③根据各风道的风量和选择的流速确定各管段的断面尺寸，计算沿程阻力和局部阻力。

根据初选的流速确定断面尺寸时，应按前面图6—1（表）和表6—1的通风管道统一规格选取，然后按照实际流速计算沿程阻力和局部阻力。

注意阻力计算应选择最不利环路（即阻力最大的环路）进行。

假定风速法风道水力计算应将计算过程简要举例说明后，列表计算。

计算表格式见下表。

联管路之间的不平衡率应不超过15%。

若超出上述规定，则应采取下面几种方法使其阻力平衡。

a．在风量不变的情况下，调整支管管径。

由于受风管的经济流速范围的限制，该法只能在一定范围内进行调整，若仍不满足平衡要求，则应辅以阀门调节。

b．在支管断面尺寸不变情况下，适当调整支管风量。

风管的增加不是无条件的，受多种因素的制约，因此该法也只能在一定范围内进行调整。

此外，应注意道调整支管风量后，会引起干管风量、阻力发生变化，同时风机的风量、风压也会相应增加。

c．阀门调节通过改变阀门开度，调整管道阻力，理论上最为简单；但实际运行时，应进行调试，但调试工作复杂，否则难以达到预期的流量分配。

总之，两种方法（方法a和方法b）在设计阶段即可完成并联管段阻力平衡，但只能在一定范围内调整管路阻力，如不满足平衡要求，则需辅以阀门调节。

水管的流量计算公式水管的流量计算，这可是个挺有趣的话题，虽然听起来有点专业，但其实弄明白了也不难。

咱们先来说说为啥要搞清楚水管的流量计算公式。

想象一下，你家正在装修，师傅要给你安装新的水龙头和水管，这时候如果不晓得水管流量的计算，万一装好之后水流小得可怜，洗个菜都得等半天，那多闹心呀！水管流量的计算公式其实是基于一些物理原理的。

简单来说，流量（Q）等于流速（v）乘以横截面积（A）。

这里的流速就是水在水管里流动的速度，横截面积呢，就是水管内部横截面的面积。

比如说，一根水管的直径是 2 厘米，那它的半径就是 1 厘米。

圆的面积公式咱都知道，π乘以半径的平方。

所以这根水管的横截面积就是π乘以 1 平方厘米的平方，也就是π平方厘米。

那流速咋算呢？这就得看水压、水管的材质和长度等因素啦。

一般来说，正常的水压下，水在常见的水管里的流速是有个大概范围的。

我记得有一次，我朋友家的花园要安装一个自动浇水系统。

他找了个不太专业的工人，结果装完之后，喷头的水喷得有气无力的。

朋友急坏了，找我去帮忙看看。

我一检查，发现就是因为工人在选择水管和计算流量的时候出了差错。

我当时拿着尺子量了水管的直径，又测了一下水压，然后根据公式算了算流量。

发现原本应该选择直径更大的水管，才能保证足够的水流量来让喷头正常工作。

最后，我们重新换了水管，这浇水系统才正常运行，把朋友给高兴坏了。

再来说说实际应用中可能会遇到的情况。

比如在工厂里，要给大型设备供水，那就得精确计算水管的流量，不然设备运转不正常，那损失可就大了。

还有城市的供水系统，要是流量计算不准确，有的地方水压高，有的地方水压低，居民用水就会受到影响。

在计算水管流量的时候，还有一些细节要注意。

比如说，水管的内壁是不是光滑，这会影响水流的阻力，从而影响流速。

还有水管的弯曲程度，弯多了，水流也会受到阻碍。

总之，水管的流量计算公式虽然看起来简单，但要真正用得好，还得考虑很多实际的因素。

只有把这些都考虑周全了，才能保证水流畅通无阻，让我们的生活和工作都能顺顺利利的。

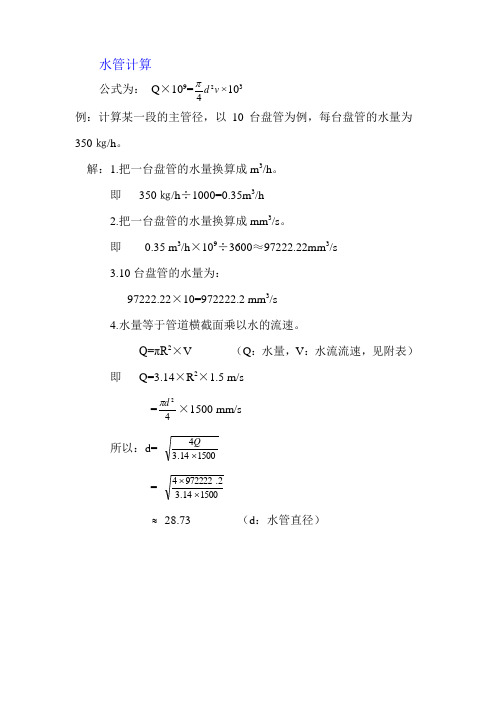

水管计算公式为： Q ×109=vd 24π×103例：计算某一段的主管径，以10台盘管为例，每台盘管的水量为350㎏/h 。

解：1.把一台盘管的水量换算成m 3/h 。

即 350㎏/h ÷1000=0.35m 3/h 2.把一台盘管的水量换算成mm 3/s 。

即 0.35 m 3/h ×109÷3600≈97222.22mm 3/s 3.10台盘管的水量为：97222.22×10=972222.2 mm 3/s 4.水量等于管道横截面乘以水的流速。

Q=πR 2×V （Q ：水量，V ：水流流速，见附表） 即 Q=3.14×R 2×1.5 m/s =42d π×1500 mm/s所以：d= 150014.34⨯Q=150014.32.9722224⨯⨯≈ 28.73 （d ：水管直径）水管附表附表1：供暖水流速度m/s附表2：水在管道内理想流速m/s附表3：管内水的最大允许速度附表4：空调水系统常用钢管规格表水泵选型1.流量：水泵的流量应为冷水机组额定流量的1.1～1.2倍。

2.扬程：水系统（冷、热水）的水泵扬程Hp(m)按下式计算：开式水系统Hp=h f+h d+h m+h s闭式水系统Hp=h f+h d+h m式中h f－水系统总磨阻力损失，Pah d－水系统总局部阻力损失，Pah m－设备阻力损失，Pah s－开式水系统的静水压力，Pah d/ h f值：水型住宅建筑在1-1.5之间，大型高层建筑在0.5-1之间。

水泵附表附表1.局部阻力系数گ附表2：水系统的流量和单位长度阻力损失风管计算1.1. 风速的选择（1）.风管内风速一般空调房间对空调系统限定的噪声允许值控制在40～50dB(A)之间，即相应的NR（或NC）数为35～45dB。

根据设计规范，满足这一范转内噪声允许值的主管风速为4～7m/s,支管风速为2～3m/s。

管道水流量简易计算公式在工程领域中，管道水流量的计算是一个非常重要的问题。

无论是在工业生产中，还是在城市供水系统中，都需要对管道水流量进行准确的计算。

管道水流量的计算可以帮助工程师们设计合适的管道尺寸和流量控制设备，从而保证管道系统的正常运行。

在本文中，我们将介绍管道水流量的简易计算公式，并对其进行详细的解释和应用。

管道水流量的简易计算公式可以用来估算管道中的水流量，其基本形式为：Q = A V。

其中，Q表示管道中的水流量，单位为立方米每秒（m³/s）；A表示管道横截面积，单位为平方米（m²）；V表示水流的速度，单位为米每秒（m/s）。

这个简易计算公式可以帮助工程师们快速地估算管道中的水流量，从而为管道系统的设计和运行提供参考。

首先，让我们来看一下如何计算管道的横截面积。

管道的横截面积可以通过以下公式来计算：A = π r²。

其中，A表示管道的横截面积，π表示圆周率，约为3.14159；r表示管道的半径，单位为米（m）。

如果管道的形状不是圆形，那么可以通过相应的几何公式来计算其横截面积。

在实际工程中，通常会根据管道的实际形状来选择合适的计算方法。

接下来，让我们来看一下如何计算水流的速度。

水流的速度可以通过以下公式来计算：V = Q / A。

其中，V表示水流的速度，单位为米每秒（m/s）；Q表示管道中的水流量，单位为立方米每秒（m³/s）；A表示管道的横截面积，单位为平方米（m²）。

通过这个公式，我们可以根据管道中的水流量和横截面积来计算水流的速度。

通过上面的两个公式，我们可以得到管道水流量的简易计算公式：Q = π r² V。

这个简易计算公式可以帮助工程师们快速地估算管道中的水流量。

在实际工程中，通常会根据管道的实际情况来选择合适的计算方法和参数。

例如，如果管道的形状不是圆形，那么可以根据其实际形状来选择合适的横截面积计算方法；如果水流的速度无法直接测量，那么可以通过其他参数来间接计算水流的速度。

空调铜管工程量计算规则解释说明以及概述1. 引言1.1 概述在现代社会中，空调系统已成为人们生活中不可或缺的一部分。

而空调铜管作为空调系统中的重要组成部分，其工程量计算规则对于正确设计和安装空调系统具有至关重要的作用。

准确计算空调铜管工程量可以有效降低材料浪费和成本，并保证空调系统的性能和运行质量。

1.2 文章结构本文将首先介绍空调铜管工程量计算规则的定义与作用，包括对该规则在空调系统设计与安装过程中的地位与意义进行阐述；然后详细说明了计算方法，介绍了常用的计算公式和步骤；最后通过实际应用案例加以说明。

同时，本文还将对解释说明以及概述这一主题进行探讨，包括对空调铜管工程量含义进行解释、工程量计算规则进行解读以及相关参数和因素进行详细说明。

1.3 目的本文旨在全面介绍空调铜管工程量计算规则，让读者深入了解该规则在实践中的应用。

通过对计算方法、实际应用案例等方面的阐述，使读者能够掌握正确的计算方法，并在实际工作中能够准确应用该规则。

同时，本文也将对空调铜管工程量计算规则的重要性和必要性进行总结，并提出改进空调铜管工程量计算规则的建议，展望未来发展方向，为相关行业的从业人员提供有益的参考和借鉴。

2. 空调铜管工程量计算规则2.1 定义与作用:空调铜管工程量计算规则是指根据具体项目的要求和设计方案，对空调系统中使用的铜管进行数量和长度的测算与计算的规则。

该规则的主要作用是为了确定工程施工所需要的铜管数量，以便准确地采购材料，并确保施工过程中的安装质量和效果。

2.2 计算方法:空调铜管工程量的计算通常考虑以下几个因素：- 管径：根据设计方案确定每根铜管所需的管径大小。

- 长度：测量并记录每根铜管在空调系统中的实际长度。

- 弯头数量：根据实际设计方案和系统布局，确定所需弯头（如弯头、三通等）的数量。

- 接头数量：统计连接不同部分或组件时所需接头（如法兰、螺纹连接等）的数量。

- 设备之间距离：考虑设备之间的距离，通过适当延长或缩短铜管长度来满足安装要求。

水管计算公式摘要：一、水管计算公式简介1.水管计算公式的概念2.水管计算公式的重要性二、水管计算公式的基本原理1.水管的基本参数2.水管的流量计算公式3.水管的压力计算公式三、水管计算公式的应用1.给水系统中的应用2.排水系统中的应用3.消防系统中的应用四、水管计算公式的注意事项1.确定正确的计算公式2.确保数据的准确性3.考虑实际情况的调整正文：水管计算公式是进行给水、排水和消防系统设计的基础，它关系到系统的正常运行和安全性。

本文将详细介绍水管计算公式的相关知识。

一、水管计算公式简介水管计算公式是用于计算水管流量、压力等参数的公式，对于给水、排水和消防系统的设计、施工和运行具有重要意义。

了解并掌握水管计算公式，可以帮助工程师和技术人员快速、准确地进行工程设计和施工。

二、水管计算公式的基本原理1.水管的基本参数水管的基本参数包括管径、流量、速度、压力等。

其中，管径是水管计算的基础参数，流量和速度是描述水流特性的参数，压力是描述水流动力特性的参数。

2.水管的流量计算公式流量计算公式为：Q = A × v，其中Q 表示流量，A 表示管道横截面积，v 表示水流速度。

3.水管的压力计算公式压力计算公式为：P = ρ × g × h，其中P 表示压力，ρ表示水的密度，g 表示重力加速度，h 表示水柱高度。

三、水管计算公式的应用1.给水系统中的应用给水系统需要根据用户需求和水源条件，合理选择水管计算公式，以确保供水质量和供水安全。

2.排水系统中的应用排水系统需要根据排水量和排水水质要求，合理选择水管计算公式，以确保排水畅通和环境保护。

3.消防系统中的应用消防系统需要根据火灾类型和消防水源条件，合理选择水管计算公式，以确保消防用水量和消防水压满足灭火要求。

四、水管计算公式的注意事项1.确定正确的计算公式在实际应用中，需要根据具体情况选择合适的水管计算公式，避免因选用不当导致计算结果不准确。

风管工程量计算公式
风管工程量计算是空调系统设计中必不可少的一项工作，是完成
空气流通的关键要素。

风管系统包括了空气处理设备和送风设备，进
行工程量计算是为了确定必要的风量和空气速度，以达到厂房内部的
适当空气质量，并控制气流。

下面将介绍风管工程量计算的相关公式。

(1)计算送风量的公式
Q=V×n
其中，
Q为送风量，单位为m3/h；
V为透过孔径为1㎡的风量，单位为m3/h；
n为所需送风次数，通常为人工指定。

(2)计算风管中断面积的公式
A=Q/(v×k)
其中，
A为断面积，单位为m2；
v为空气速度，单位为m/s；
k为风管阻力系数（因工程实际条件不同，该值通常为2-8之间。

）。

(3)计算送风口或回风口的面积的公式
S=Q/(v×n)
其中，
S为口面积，单位为m2；
n为所需送风或回风次数，通常为人工指定。

通过上述公式可以计算出必要的工程量，便于工程师进行风管系
统的设计、安装和维护，确保室内的空气质量和气流。

但需要注意的是，不同的空调系统及不同的厂房环境条件需进行相应的调整，以确
保工程量计算的准确性和可靠性。

除了上述的公式，还有其他的一些工程量计算公式，如风阻及风
速的计算公式。

需要进行具体实际计算时，必须结合实际情况，进行
综合取舍。

在进行风管工程量计算时，还应该考虑到风管材料的选择、风管的尺寸、空调系统的设计参数及其他有关参数等多个因素。

只有
进行完全综合的计算，才能确保风管系统的安全性、节能性及舒适性。

冷水机管路计算公式在工业生产中，冷水机是一种常见的冷却设备，用于降低机器设备和工艺过程中产生的热量。

冷水机通过管路将冷却剂输送到需要降温的设备或工艺中，因此管路设计和计算是非常重要的。

本文将介绍冷水机管路计算的公式和方法。

首先，我们需要了解一些基本的物理量和单位：1. 流量，流量是指单位时间内通过管道横截面的液体体积。

常用的单位有m³/h，L/min等。

2. 压力，压力是指单位面积上的力。

常用的单位有Pa，kPa，MPa等。

3. 温度，温度是指物体内部分子热运动的强弱程度。

常用的单位有℃，K等。

在冷水机管路计算中，我们通常关注的是流量和压力的计算。

首先，我们来看一下冷水机管路计算的基本公式：1. 流量计算公式。

流量计算公式为，Q=VS。

其中，Q为流量，单位为m³/h；V为流速，单位为m/s；S为管道横截面积，单位为m²。

流速V的计算公式为，V=Q/S。

管道横截面积S的计算公式为，S=πd²/4。

其中，d为管道直径，单位为m。

2. 压力损失计算公式。

压力损失计算公式为，ΔP=ρgh+f(L/d)(V²/2)。

其中，ΔP为压力损失，单位为Pa；ρ为流体密度，单位为kg/m³；g为重力加速度，单位为m/s²；h为管道高度差，单位为m；f为阻力系数；L为管道长度，单位为m；d为管道直径，单位为m；V为流速，单位为m/s。

在实际的冷水机管路计算中，我们需要根据具体的工艺要求和管道布置情况来确定流量和压力损失的计算参数。

一般来说，流量和压力损失是相互影响的，需要综合考虑。

另外，还需要注意以下几点：1. 管道材质和内壁光滑度对流量和压力损失的影响。

2. 管道的支架和固定方式对管道的水平度和垂直度的影响。

3. 管道的弯头、三通、四通等附件对流体流动的影响。

4. 管道的热损失和绝热保温对流体温度的影响。

总之，冷水机管路计算是一个复杂的工程问题，需要综合考虑流体力学、热力学、材料力学等多个学科知识。
