质量管理七大工具之鱼骨图

全面质量管理知识竞赛质量管理的七大工具及应用场景全面质量管理是指综合运用各种管理方法和工具，通过持续的改进和优化流程，提高产品或服务的质量。

在全面质量管理中，七大质量管理工具被广泛应用。

这些工具不仅可以帮助企业识别问题，还可以有效地分析和解决质量管理中的挑战。

本文将介绍全面质量管理的七大工具及其应用场景。

一、流程图流程图是一种用图表形式描绘和分析工作流程的工具。

通过流程图，可以清晰地了解工作流程的每个环节以及各个环节之间的关系。

流程图可以帮助企业识别潜在的问题和风险，并优化工作流程。

在质量管理中，流程图可以被用于改进产品生产流程、服务流程以及项目管理流程等。

通过绘制和分析流程图，企业可以发现并解决流程中的瓶颈和问题，提高工作效率和产品质量。

二、鱼骨图鱼骨图，又被称为因果图或石川图，是一种用于分析问题和找出潜在原因的工具。

通过绘制鱼骨图，可以将问题的各个因素和可能的原因进行分类和分析。

鱼骨图可以帮助企业识别潜在的问题根源，并采取相应的措施进行改进。

在质量管理中，鱼骨图可以用于分析产品质量问题、服务质量问题以及项目管理中的挑战等。

通过使用鱼骨图，企业可以更加深入地了解问题产生的原因，并采取相应的措施解决问题，提高质量。

三、直方图直方图是一种用于展示数据分布和频率的统计工具。

通过绘制直方图，可以直观地了解数据的特征和分布情况。

直方图在质量管理中被广泛应用于收集和分析数据，以便进行问题识别和改进工作。

在质量控制中，直方图可以用于识别和排除产品质量异常，提高产品的一致性和可靠性。

企业可以通过使用直方图来评估质量变化和改进措施的有效性，进一步提高产品或服务的质量水平。

四、散点图散点图是一种用于揭示变量之间关系的统计图表。

通过绘制散点图，可以观察到变量之间的相关性是否存在，从而帮助企业进行问题分析和改进决策。

在质量管理中，散点图可以帮助企业分析和评估不同变量之间的关系，以便预测和解决潜在的质量问题。

企业可以通过绘制散点图来分析产品或服务的关键指标，并根据分析结果制定改进措施，提高质量绩效。

QC七大手法品管七手法，也叫品管七工具,是目前全世界都应用比较广的品质管理工具,它具有简单、实用的特性。

它们分别是:查检表、层别法、鱼骨图、柏拉图、散布图、管制图、直方图。

QC七大手法，是一种管理用的工具，学习它就需要掌握它们的主要精神和思考模式。

它们之间的应用关系如下：查检表:用来在现场收集数据,尽量让现场作业简单而有效，它是其它六手法的起点。

层别法：用来对收集来的数据进行分类，以利于统计分析,找出细部问题,通常需要查检表设定相并没有栏位，也是其它手法的一个基础。

鱼骨图：用来对一个现象或结果进行原因深入细致的分析，通常用来找原因及因素，最好同层别法结合起来使用。

柏拉图:用来对多种问题或原因进行分析,找出最大问题或原因，以利用工具积极地提升，实现花较少成本做好更多的事情。

散布图：用来对收集来两个或两个以上的问题或特性的数据，找出之间可能的相关性.管制图：用来了解品质在过程中的变化状态和预测品质下一步可能之状况，有助于提前发现问题，是实现第一次就把事情做好的基本步骤之一.如图所示：第一种手法-—查检表（Check Sheet）一、定义查检表就是一种为了便于收集数据，使用简单记号填记并予统计整理，并作进一步分析或作为核对、检查之用的一种表格或图表.二、查检表的种类1、记录用(或改善用)查检表主要功用在于根据收集的数据以调查不良项目、不良主因、工程分布、缺点位置等状况,并作为原始记录的凭证。

2、点检用查检表主要功用是为要确认作业实施、机械整备的实施状况，或为预防发生不良或事故、确保安全时使用。

三、查检表作法1、查检表设计的步骤A、明确目的—-将来要能提出改善对策及数据，因之必需把握现状解析，与使用目的相配合。

B、决定查检项目——从特性要因图圈选的4～6项决定。

C、决定检查的方式——全检或抽检。

D、决定查检细则-—查检基准、查检数量、查检时间与期间、查检对象之决定，并决定收集者、记录符号.E、设计表格实施查检。

质量管理的七种工具质量管理是指通过使用各种工具和方法，提高产品或服务的质量，以满足客户的需求和期望。

七种质量管理工具是管理者在质量管理中常用的工具，它们帮助管理者进行定量分析、数据收集、问题识别等，从而促进企业持续改进和发展。

接下来，将介绍七种质量管理工具。

1.帕累托图(Pareto Chart)帕累托图是一种按重要性排序的柱形图。

它将问题按照重要程度从高到低进行排序。

通过帕累托图，管理者可以识别到最主要的问题，从而确定改进的方向和重点。

2.流程图(Flow Chart)流程图是一种通过图表形式展示工作流程的工具。

通过绘制和分析流程图，可以识别出潜在的问题和改进机会，从而提高工作效率和产品质量。

3.控制图(Control Chart)控制图是一种用于监控过程稳定性和检测异常的工具。

通过绘制控制图，可以对过程进行实时的数据收集和分析，从而及时发现和纠正问题。

4.因果图(Cause and Effect Diagram)因果图也被称为鱼骨图或石墨图，是一种用于分析问题根本原因的工具。

通过构建因果关系图，可以找出问题的主要原因，从而有针对性地制定解决方案。

5.散点图(Scatter Diagram)散点图是一种用于确定两个变量之间关系的工具。

通过绘制散点图，可以分析和理解变量之间的关联性，从而帮助确定问题的根本原因。

6.直方图(Histogram)直方图是一种用于展示数据分布情况的工具。

通过绘制直方图，可以快速地理解数据的分布情况以及可能存在的问题，从而有针对性地进行改进和优化。

7.流程控制图(Process Control Chart)流程控制图是一种用于监控和改进过程能力和稳定性的工具。

通过绘制流程控制图，可以对过程进行实时的监控和调整，从而确保产品质量的稳定性。

这七种质量管理工具是质量管理中常用的工具，它们可以帮助企业识别问题、发现潜在的改进机会，并且进行有针对性的解决。

通过正确的使用和分析这些工具，管理者可以提高产品或服务的质量，满足客户的需求和期望，从而实现企业的持续发展。

质量管理的七种工具是指一组被广泛应用于质量管理和问题解决过程中的工具和技术。

这些工具可以帮助分析问题、找出根本原因并采取适当的改进措施。

以下是七种常用的质量管理工具：
1. 流程图：用于展示和分析工作流程，揭示流程中的瓶颈和改进潜力。

2. 因果图（鱼骨图）：通过将问题因素分类为人员、方法、机器、材料和环境等方面，揭示问题的多方面原因和关联性。

3. 直方图：用来以可视化的方式表示数据的分布情况，帮助分析数据的特征和异常情况。

4. 控制图：用于监控和分析过程的稳定性和可预测性，及时检测并纠正异常情况。

5. 矩阵图（优先级矩阵）：用于评估和优先排序问题或改进方案，将不同因素按照重要性和紧迫性进行分类和分析。

6. 散点图：用于显示两个变量之间的相互关系，帮助识别可能的关联和趋势。

7. 流程控制图：用于分析流程中的关键控制点和变量，确保流程在可控范围内运行。

这些质量管理工具可以帮助团队更好地理解问题，找出潜在的改进机会，并采取适当的措施。

根据实际情况，选择和应用适当的工具将有助于提高质量管理和问题解决的效果。

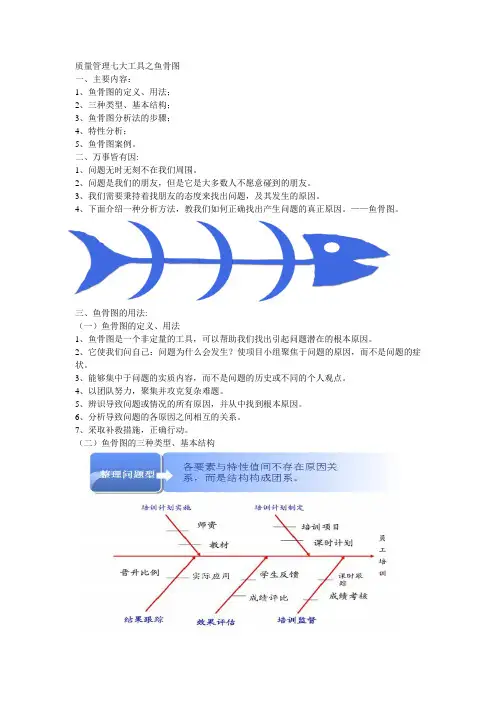

质量管理七大工具之鱼骨图 一、主要内容：1、鱼骨图的定义、用法；2、三种类型、基本结构；3、鱼骨图分析法的步骤；4、特性分析；5、鱼骨图案例。

二、万事皆有因:1、问题无时无刻不在我们周围。

2、问题是我们的朋友，但是它是大多数人不愿意碰到的朋友。

3、我们需要秉持着找朋友的态度来找出问题，及其发生的原因。

4、下面介绍一种分析方法，教我们如何正确找出产生问题的真正原因。

——鱼骨图。

三、鱼骨图的用法:（一）鱼骨图的定义、用法1、鱼骨图是一个非定量的工具，可以帮助我们找出引起问题潜在的根本原因。

2、它使我们问自己：问题为什么会发生？使项目小组聚焦于问题的原因，而不是问题的症状。

3、能够集中于问题的实质内容，而不是问题的历史或不同的个人观点。

4、以团队努力，聚集并攻克复杂难题。

5、辨识导致问题或情况的所有原因，并从中找到根本原因。

6、分析导致问题的各原因之间相互的关系。

7、采取补救措施，正确行动。

（二）鱼骨图的三种类型、基本结构（三）鱼骨图分析法的步骤：1、决定问题的特性：简单的说特性就是“工作的结果”，首先，对团队成员讲解会议目的，然后，认清、阐明需要解决的问题，并就此达成一致意见。

2、特性和主骨：特性写在右端，用四方框圈起来。

主骨用粗线画，加箭头标志。

3、大骨和要因：大骨上分类书写3～6个要因，用四方框圈起来。

4、要因：召开头脑风暴研讨会，在最初的草案阶段，对于鱼骨图的大骨通常采用6M方法。

5、头脑风暴：（1）研讨会时，让所有成员表达心声，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。

对人的原因，宜从行动而非思想态度面着手分析。

（2）目标集中，追求设想数量，越多越好。

（3）主张独立思考，各抒己见。

（4）鼓励巧妙地利用和改善他人的设想。

（5）止批评和评论，提倡自由发言，任意思考，知无不言，言无不尽。

（6）与会人员一律平等，各种设想全部记录。

（7）不强调个人成绩，以小组的整体利益为重，创造民主环境。

ISO 9000质量管理体系与七大工具的运用一、什么是ISO 9000质量管理体系？ISO 9000质量管理体系是国际标准组织（ISO）制定的用于指导组织如何建立和实施有效的质量管理体系的一系列标准。

ISO 9000质量管理体系的核心理念是通过不断改进和优化过程，以满足客户需求并提高组织绩效。

ISO 9000质量管理体系标准包括ISO 9001、ISO 9004和ISO xxx等，其中ISO 9001是组织可以认证的国际标准。

二、七大工具有哪些？七大工具是指在质量管理和过程改进中常用的七种质量工具，包括：流程图、因果图（鱼骨图）、直方图、控制图、散点图、帕累托图和检查表。

这些工具在ISO 9000质量管理体系中被广泛运用，有助于分析问题、改进过程和实现持续改进。

三、ISO 9000质量管理体系与七大工具的结合运用1. 流程图流程图是描述和分析流程的有效工具，可以帮助组织明确工作流程、发现潜在问题和改进流程效率。

在ISO 9000质量管理体系中，流程图常被用于描述质量管理体系中的各个流程，从而确保流程的连贯性和有效性。

2. 因果图（鱼骨图）因果图是一种分析问题根本原因的工具，可以帮助组织找出问题的根源并采取相应的改进措施。

在ISO 9000质量管理体系中，因果图可以用于分析导致产品和服务质量问题的各种潜在原因，并针对性地进行改进。

3. 直方图直方图是一种用于描述数据分布情况的图表，可以帮助组织了解数据的分布规律并采取相应的控制措施。

在ISO 9000质量管理体系中，直方图常被用于分析并改进质量管理过程中的数据分布情况。

4. 控制图控制图是一种用于监控过程稳定性的工具，可以帮助组织及时发现过程变异并采取纠正措施。

在ISO 9000质量管理体系中，控制图常被用于监控关键过程参数，确保过程稳定并达到预期质量水平。

5. 散点图散点图是一种用于描述变量之间关系的图表，可以帮助组织了解变量之间的相关性并进行相应的分析和改进。

QC （旧）七大手法之四——鱼骨图(Fishbone Diagram)一．定义：因果图（Cause and Effect Diagram ），又称特性要因图、鱼骨图、鱼刺图、树枝图、因素图、河图、石川图。

是一种用于分析质量特性（结果）与影响质量特性的可能原因/因素（即潜在原因）之间关系的一种工具。

1953年，由日本东京大学教授Kaoru Ishikawa 石川馨（日本最著名的质量权威，以其发明的鱼骨图——TQM 的七大手法之一而著称，另有一句名言——顾客是任何一个你工作的下家，而不论是他在组织内部还是组织外部——这个创意发展为内部顾客和外部顾客））首次运用鱼骨图帮助川崎钢铁厂的工程师们理解造成生产问题的各因素之间是如何相互关联的。

所以因果图又称为石川图。

因果图的定义：一种表明质量特性与其影响原因之间的关系的图形。

因果图它形象地表示了探讨问题的思维过程，通过有条理地逐层分析，可以清楚地看出“原因—结果”与“手段—目标”的关系，使问题的脉络完全显示出来。

绘制鱼骨图的步骤：1) 确定要对哪些质量问题进行因果分析。

2) 选择其中的一个质量问题，把它写在纸的右侧。

从左至右画出脊骨线，把质量问题用方框框住，当作“鱼头”。

然后写下作为大骨的影响质量问题的基本原因，并用方框框住。

3) 写下影响大骨（基本原因——5M1E ）的第二层原因（中骨）和影响中骨的第三层次原因（小骨）。

原因之间的关系必须是因与果的关系。

如果需要还可以展开到第四层的更为细小的原因（小小骨），直到可以采取措施的具体原因为止（注：大骨与脊骨之间的夹角以60-75º为宜，中骨与脊骨平行，小骨与中骨的夹角同样为60-75º。

一个完整的因果图至少应有二层，许多因果图有三层或更多层。

4) 对每一个原因都进行重要性划分（真因判断——见真因判定表），标识出看上去对质量特性有重要影响的原因(即一般称为的“要因”)，从最层次的原因中（即小骨或小小骨）选取和识别少量的（3～5个）可能对结果有最大影响的原因，将其作为制定改进措施的重点考虑对象，标识的方法可以是用方框框起来或加注特殊的符号。
