傅里叶变换光学系统傅里叶变换光学系统，简称FT光学系统，是一种通过光学方法对物体进行分析的技术。
其基本原理是利用傅里叶变换的思想，将物体在空间域的信息转换为频域的信息，然后通过相同的方式将频域信息还原为空间域信息。
一、傅里叶变换的基本原理傅里叶变换是一种将函数从时域转换到频域的技术。
其基本原理是将一个函数按照不同频率分解成一系列正弦波的和。
具体来说，傅里叶变换可以分为以下几个步骤：1. 对原函数在时间域上进行分段，使其转化为一系列长度为Δt 的小区间。
2. 对每一个小区间的函数值进行离散化处理，生成离散的数据序列。
3. 对离散的数据序列进行傅里叶变换，求出在频域上的频率分量。
4. 通过反傅里叶变换，将在频率域的信息还原为在时间域上的信息。
二、傅里叶变换在光学系统中的应用在光学系统中，傅里叶变换可以将一个物体的透射率函数转换为空间域和频域的关系。
通过加入透镜、像差校正等光学器件，可以实现将频域信息转换为对应的光学信号，进而生成一个光学图像。
这种光学图像可以对物体进行解析，便于对物体形状、大小、结构等信息进行研究。
FT光学系统广泛应用于生物医药、材料科学、光学工程等领域中。
三、傅里叶变换光学系统的优点与不足优点：1. 精度高：通过光学技术，可以获取高精度的物体信息，尤其是对于那些复杂的结构物体。
2. 兼容性好：FT光学系统可以与其他光学测量仪器、成像系统等进行互相配合，丰富了光学分析工具的功能。
3. 速度快：由于光子的速度极快，FT光学系统的成像速度也可以达到很高的水平。
不足：1. 设备成本高：由于FT光学系统需要使用高质量、高精度的光学仪器，因而设备成本较高。
2. 实验难度大：FT光学系统需要经过实验测试，对于初学者来说，实验难度比较大。
3. 约束条件多：FT光学系统对光源、光路、光学器件等条件的约束较多，安装过程比较繁琐。
总之，傅里叶变换光学系统在解析复杂物体、研究物体结构等方面有很大优势，并得到了广泛应用。
傅里叶变换光学LT22012111(,)()()2D x y D x y R R =-+-（4）其中1R 、2R 是构成透镜的两个球面的曲率半径。
公式（4）对双凹、双凸、或凹凸透镜都成立。
引入焦距f ，其定义为：12111(1)()n f R R=-- （5）代入（3）得： 220(,)exp()exp[()]2k t x y jknD j xy f =-+（6）式（6）即是透镜位相调制的表达式，它表明复振幅(,)LU x y 通过透镜时，透镜各点都发生位相延迟。
从式（6）容易看出第一项位相因子0exp()jknD 仅表示入射光波的常量位相延迟，不影响位相的空间分布，即波面形状，所以在运算过程中可以略去。
第二项22exp[()]2k j xy f -+是具有调制作用的因子，它表明光波通过透镜的位相延迟与该点到透镜中心的距离的平方成正比。
而且与透镜的焦距有关。
当考虑透镜孔径后，有：22(,)exp[()](,)2kt x y jx y p x y f=-+（7）其中的(,)p x y 为透镜的光瞳函数，表达式为： 1(,)0p x y ⎧=⎨⎩ 孔径内其 它（8）2、透镜的傅里叶变换性质在单色平面波垂直照射下，夫琅和斐衍射光场的复振幅分布正比于衍射屏透射系数的傅里叶变换。
衍射图像的强度分布正比于衍射屏的功率谱分布。
一般情况下，我们是将夫朗和斐衍射图像成像到透镜的像方焦平面出，这就是说，作为成像元件的透镜，就相当于傅里叶变换器。
如图2所示，设单位振幅的单色平面光垂直照射一透射系数为(,)t x y 的衍射屏，与衍射屏相距Z 处放置一焦距为f 的薄透镜L ，先观察其像方平面L 的光场分布。
为了讨论方便，这里我们忽略透镜材料的吸收、散射、透镜表面的反射以及透镜孔径大小等因素的影响。
图2 透镜的傅里叶变换性质设(,)E x y 、11E(,)x y 、11E (,)x y '、(,)ffE x y 分别表示衍射屏后、透镜输入平面、输出平面以及像方平面出光波场的复振幅分布。
光学傅里叶变换原理傅里叶变换是一种数学工具，用于将一个函数（ 或信号）从时间 或空间）域转换到频率域。
在光学中，傅里叶变换也具有重要的应用，尤其是在描述光波传播、光学系统和图像处理等方面。
傅里叶变换原理涉及到以下重要概念和原则：1.（傅里叶级数：傅里叶级数指的是将周期性函数分解为一系列正弦和余弦函数的和的过程。
它表明任何周期性函数都可以表示为不同频率的正弦和余弦函数的叠加。
2.（连续傅里叶变换 Continuous（Fourier（Transform）：对于连续信号，傅里叶变换将信号从时域转换到频域。
它描述了信号在频率空间中的频谱特性，展示了信号由哪些频率分量组成。
3.（离散傅里叶变换 Discrete（Fourier（Transform）：对于离散数据集合，比如数字图像或采样信号，离散傅里叶变换用于将这些离散数据从时域转换到频域。
它在数字信号处理和图像处理中得到广泛应用，用于分析和处理频率特性。
4.（光学中的应用：在光学中，傅里叶变换可以描述光的传播和衍射现象。
例如，傅里叶光学理论表明，光学系统（如透镜、光栅等）可以看作是对光波进行空间域的傅里叶变换。
这种理论有助于理解光的传播特性，并在光学系统设计和成像技术中发挥重要作用。
5.（变换原理：傅里叶变换原理表明，任何一个信号都可以通过傅里叶变换分解成一系列不同频率的正弦和余弦函数。
这种变换可以帮助我们理解信号的频率成分，并对信号进行处理、滤波或合成。
总的来说，傅里叶变换原理提供了一种从时域到频域的转换方法，在光学中，它被广泛应用于光波传播、光学系统设计和图像处理等领域，为我们理解和处理光学现象提供了重要的工具。
一、实验目的1. 理解光学傅立叶变换的基本原理和过程。
2. 掌握光学傅立叶变换的实验方法及步骤。
3. 分析实验结果，验证光学傅立叶变换的基本规律。
二、实验原理光学傅立叶变换是利用光学系统对光场进行傅立叶变换的一种方法。
当一束光通过一个具有傅立叶变换功能的系统时，其光场分布将发生相应的傅立叶变换。
本实验采用4f系统进行光学傅立叶变换，其中f为透镜的焦距。
实验原理如下：1. 光场分布：设物平面上的光场分布为f(x, y)，则其在傅立叶变换透镜L1的后焦面（频谱面）上的光场分布为F(u, v)。
2. 傅立叶变换：根据傅立叶变换公式，有F(u, v) = ∬f(x, y)e^(-j2πux/v)e^(-j2πuy/v)dxdy。
3. 反傅立叶变换：当光场分布F(u, v)通过另一个焦距为f的傅立叶变换透镜L2时，其在像平面上的光场分布为f'(x', y')，满足f'(x', y') = F(u, v)。
三、实验仪器与材料1. 光源：He-Ne激光器2. 物镜：焦距为f的傅立叶变换透镜3. 成像系统：焦距为f的傅立叶变换透镜4. 物平面：光栅或透明薄膜5. 频谱面：光栅或透明薄膜6. 像平面：光栅或透明薄膜7. 照相机：用于记录实验结果8. 实验台：用于固定实验装置四、实验步骤1. 将光源发出的光束经过扩束镜和半透半反镜后，分成两束光，一束作为参考光，另一束作为实验光。
2. 将实验光束经过物镜L1，投射到物平面上，物平面上的光栅或透明薄膜作为待处理的图像。
3. 实验光束经过物镜L1后，在频谱面上形成待处理图像的傅立叶变换频谱。
4. 将参考光束经过成像系统，成像在频谱面上，与实验光束的傅立叶变换频谱进行叠加。
5. 将叠加后的光束经过物镜L2，投射到像平面上，像平面上的光栅或透明薄膜作为处理后的图像。
6. 使用照相机记录实验结果，比较处理前后的图像差异。
五、实验结果与分析1. 实验结果：通过实验，观察并记录了处理前后的图像差异。
光学经典理论｜傅里叶光学基础2018-02-24 17:00今天的光学经典理论为大家带来的是傅里叶光学基础，傅里叶光学是现代光学的一个分支，将电信理论中使用的傅里叶分析方法移植到光学领域而形成的新学科。
光学人们可以看看！在电信理论中，要研究线性网络怎样收集和传输电信号，一般采用线性理论和傅里叶频谱分析方法。
在光学领域里，光学系统是一个线性系统，也可采用线性理论和傅里叶变换理论，研究光怎样在光学系统中的传播。
两者的区别在于，电信理论处理的是电信号，是时间的一维函数，频率是时间频率，只涉及时间的一维函数的傅里叶变换；在光学领域，处理的是光信号，它是空间的三维函数，不同方向传播的光用空间频率来表征，需用空间的三维函数的傅里叶变换。
包含内容60年代发明了激光器，使人们获得了新的相干光源后，傅里叶光学无论在理论和应用领域均得到了迅速发展。
傅里叶光学运用傅里叶频谱分析方法和线性系统理论对广泛的光学现象作了新的诠释。
其主要内容包括标量衍射理论、透镜成像规律以及用频谱分析方法分析光学系统性质等。
推导演示一个光学信息系统和一个电学信息系统有许多相同之处，它们都是收集信息和传递信息，它们都有共同的数学工具──线性系统理论和傅里叶分析。
从信息论角度,关心的是信息在系统中传递过程;同样，对一个光学系统来讲，物和像的关系，也可以根据标量衍射理论由系统中光场的传播来确定，因此光学系统可以看成一个通信信道。
这样，通信理论中已经成熟的线性系统理论可以用来描述大部分光学系统。
当物体用非相干光照射时，在系统像平面上强度分布与物体上强度分布成线性（正比）关系。
而用来描述电学系统的脉冲响应h(t，τ)概念，即系统对一窄脉冲δ(t)（狄喇克δ函数）的响应，也可以用来描述光学系统，即用光学系统对点光源δ(x，y)的响应(点光源的像)h(x,y；ξ，η)来描述系统的性质，两者的区别仅仅在于电学系统的脉冲响应是时间一维函数，光学系统的脉冲函数是空间二维函数，另外两者都具有位移不变性，前者分布不随时间位移而变，后者分布不随空间位移而变（即等晕条件）。
透镜傅里叶变换透镜傅立叶变换一、定义透镜傅立叶变换（Lens Fourier Transformation），是一种基于蒙特卡罗法（而不是傅立叶变换）的非线性变换，它利用光学镜头将光线聚集在非正弦函数中，从而将其转换为波形，生成新的函数，其中会出现极大的变化，有时被称为“大波形变换”。
二、原理透镜傅立叶变换是一种基于蒙特卡罗法的变换，它利用光学镜头将光线聚焦在一族非正弦函数中，从而转换成波形，看上去它们细微不同。
非正弦函数以一种分布变化的形式，把函数变成一种局部性。
透镜傅立叶变换是一种非线性变换，通过对数据进行非线性变换，可以把数据从某种特定的形式变换为另一种特定的形式。
它可以使数据和信号以新的方式展示出来，使得原本不能描述的特性可观察到，从而创造出新的信息。
三、应用1. 图像处理：利用透镜傅立叶变换，可以从图像中提取出特征和细节，这在图像压缩、模式识别、图像复原等方面具有重要的作用；2. 声音处理：透镜傅立叶变换可以精确定位和检测声音中的特定频率，从而实现音频处理；3. 量子计算：透镜傅立叶变换可以模拟量子里的特殊事件，从而帮助实现量子计算；4. 高斯投影：透镜傅立叶变换可以将几何图形映射到平行的高精度平面图上，从而实现高斯正变化；5. 光学成像：透镜傅立叶变换可以用来分析和估计光场的分布，以推导出小型微片、大型成像系统的行为。
四、优点1. 精确可控：透镜傅立叶变换对所处理数据的可控性非常强，变换的分布可以实时调节；2. 高效率：比起傅立叶变换，透镜傅立叶变换更加简单高效，一般来说比傅立叶变换快得多；3. 全面直观：透镜傅立叶变换可以更好地揭示数据背后潜在的一致性，能够全面直观地展示所传输的信息。

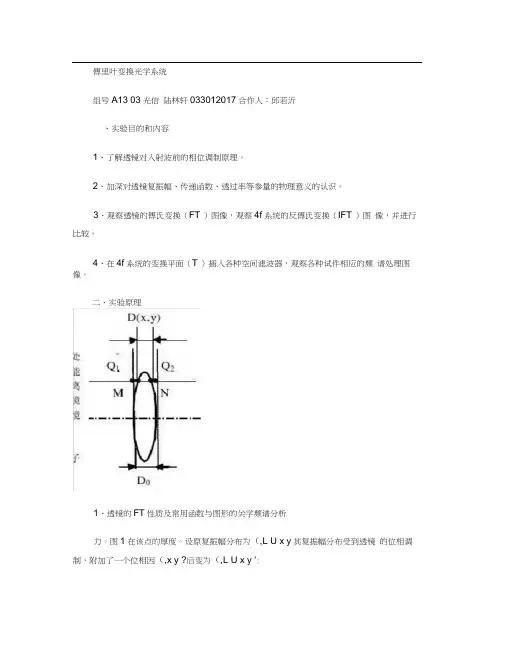

中山大学光信息专业实验报告：傅里叶光学变换系统实验人：何杰勇（11343022） 合作人：徐艺灵 组号B13一、实验目的和内容1、了解透镜对入射波前的相位调制原理。
2、加深对透镜复振幅、传递函数、透过率等参量的物理意义的认识。
3、观察透镜的傅氏变换（FT ）图像，观察4f 系统的反傅氏变换（IFT ）图像，并进行比较。
4、在4f 系统的变换平面（T ）插入各种空间滤波器，观察各种试件相应的频谱处理图像。
二、实验原理1、透镜的FT 性质及常用函数与图形的关学频谱分析图1 点的厚度。
设原复振幅分布为(,)L U x y 振幅分布受到透镜的位相调制，附加了一个位相因子(,)x y ϕ变为(,)L U x y '：图1(,)(,)exp[(,)]L L U x y U x y j x y ϕ'=（1）若对于任意一点（x ，y ）透镜的厚度为(,)D x y ，透镜的中心厚度为0D 。
光线由该点通过透镜时在透镜中的距离为(,)D x y ，空气空的距离为0D －(,)D x y ，透镜折射率为n ，则该点的总的位相差为：00(,)[(,)](,)(1)(,)x y k D D x y knD x y kD k n D x y ϕ=-+=+-（2）（2）中的k ＝2π/λ，为入射光波波数。
用位相延迟因子(,)t x y 来表示即为：0(,)exp()exp[(1)(,)]t x y jkD jk n D x y =-（3）由此可见只要知道透镜的厚度函数(,)D x y 就可得出其相位调制。
在球面镜傍轴区域，用抛物面近似球面，可以得到球面透镜的厚度函数为：22012111(,)()()2D x y D x y R R =-+-（4）其中1R 、2R 是构成透镜的两个球面的曲率半径。
公式（4）对双凹、双凸、或凹凸透镜都成立。
引入焦距f ，其定义为：12111(1)()n f R R =--（5） 代入（3）得： 220(,)exp()exp[()]2kt x y jknD jx y f=-+ （6） 式（6）即是透镜位相调制的表达式，它表明复振幅(,)L U x y 通过透镜时，透镜各点都发生位相延迟。
