热处理工艺规程(工艺参数)

铸钢件的热处理规程WC6铸钢件的热处理规程1?适用范围本标准规定WC6材质的阀门铸钢的热处理工艺?2?化学成分(%)C<0.20, Mn 0.50~0.80 Si<0.60 S<0.20 P<0.03 Cr 1.0~1.5 3?机械性能要求σb≥482N/mm2 σs≥275N/mm2δ5≥20% Ψ≥35%4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:920℃±2℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:700℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~480冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?5.3 切割前预先热处理工艺按KFR4312-1的规定执行?LCB铸钢件热处理工艺标准1、适用范围本标准规定LCB材质的阀门铸钢的热处理工艺?2、化学成分(%)C<0.30, Mn<1.00 Si<0.60 S<0.020 P<0.033、机械性能要求σb≥448N/mm2 σs≥245N/mm2δ5≥24% Ψ≥35%-45.6℃时,冲击功?三个试样的平均值大于17.8J,允许一个试样低于平均值,但应大于13.7J?4、热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤150℃/hr加热温度:910℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤150℃/hr加热温度:650℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG20CrMo铸钢件热处理工艺标准1?适用范围本标准规定ZG20CrMo材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.15~0.25, Mn 0.50~0.80 Si 0.20~0.45 S≤0.04 P≤0.04Mo 0.40~0.60 Cr 0.50~0.803?机械性能要求σb≥461N/mm2 σs≥245N/mm2δ5≥18% Ψ≥30% αK≥3kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:900℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:650℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG20CrMoV铸钢件热处理工艺标准1?适用范围本标准规定ZG20CrMoV材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.18~0.25, Mn 0.40~0.70 Si 0.17~0.37 S≤0.03 P≤0.03Mo 0.50~0.70 Cr 0.9~1.20 V 0.20~0.303?机械性能要求σb≥490N/mm2 σs≥314N/mm2δ5≥14% Ψ≥30% αK≥3kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:920℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:670℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG15Cr1MoV铸钢件热处理工艺标准1?适用范围本标准规定ZG15Cr1MoV材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.14~0.20, Mn 0.40~0.70 Si 0.17~0.37 S≤0.03 P≤0.03Mo 1.00~1.20 Cr 1.20~1.70 V 0.20~0.403?机械性能要求σb≥490N/mm2 σs≥314N/mm2δ5≥14% Ψ≥30% αK≥3kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:990℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:670℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG1Cr5Mo铸钢件热处理工艺标准1?适用范围本标准规定ZG1Cr5Mo材质的阀门铸钢的热处理工艺?2?化学成分(%)C≤0.15 Mn ≤0.60 Si≤0.50 S≤0.03 P≤0.035Mo 0.50~0.60 Cr 4.00~6.003?机械性能要求σb≥588N/mm2 σs≥392N/mm2δ5≥18% Ψ≥35% αK≥4kgf.m/cm2 4?热处理工艺4.1 热处理方式:正火+回火4.2 热处理参数;4.2.1 正火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:920℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷4.2.2回火装炉温度:≤300℃加热速度:≤100℃/hr加热温度:700℃±20℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 240~~27050~~75 270~~33075~~100 330~~390100~~125 390~~450125~~150 420~~510冷却方式:空冷,用户要求时,可炉冷至300℃后空冷,冷却速度≤100℃/hr?5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG25Ⅱ铸钢件热处理工艺标准1?适用范围本标准规定ZG25Ⅱ材质的阀门铸钢的热处理工艺?2?化学成分(%)C 0.22~0.15, Mn 0.50~0.80 Si 0.20~0.45S, P≤0.05(来源:GB979-67)3?机械性能要求σb≥411N/mm2 σs≥235N/mm2δ5≥20% Ψ≥32% αK≥4.5kgf.m/cm2(来源:GB979-67)4?热处理工艺4.1 热处理方式:正火4.2 热处理参数;装炉温度:≤300℃加热速度:≤150℃/hr加热温度:910℃±25℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤50 210~~24050~~75 240~~30075~~100 300~~360100~~125 360~~420125~~150 420~~480冷却方式:空冷5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?ZG1Cr18Ni9Ti铸钢件热处理工艺标准1?适用范围本标准规定ZG1Cr18Ni9Ti材质的阀门铸钢的热处理工艺?2?化学成分(%)C≤0.12 Mn 0.80~2.00 Si≤1.50S<0.03 P≤0.035Cr 17.0~20.0 Ni8.00~11.0 Ti 5(C-0.02)~0.7(来源:GB2100-80)3?技术要求按GB4334(1~5)-84作晶间腐蚀试验?4?热处理工艺4.1 热处理方式:固溶处理4.2 热处理参数;加热温度:1000~1050℃保温时间:按炉内铸件的最大壁厚选用?铸件有效厚度mm 保温时间min≤2030~~4020~~40 40~~6040~~60 60~~9060~~8090~~12080~~100 120~~150冷却方式:水冷至150~200℃左右后空冷5.其它5.1 用户指定有热处理工艺时,按其要求执行?5.2 焊后热处理工艺按厂工艺处的规定执行?5.3 对于重要件可在850~~900℃进行稳定化处理,具体工艺根据需要另行规定?1Cr13钢热处理工艺标准1?适用范围本标准用于规定1Cr13钢棒料?锻件的热处理工艺?2?化学成分(%)(GB1220-84)C≤0.15 Si≤1.00 Mn≤1.00P≤0.035S≤0.030Ni≤0.60 Cr 11.5~~13.503?技术条件及热处理工艺3.1 用于阀杆?二开环?四开环?五开环?六角螺栓?垫环?顶心?阀瓣?压盖?摇轴?填料压套?隔环?活节螺栓?调节圈?填料垫等?3.1.1技术条件:HB200~~240对于Pg≥6.4Mpa的阀门阀杆?紧固件及用于出口阀门部件应检查机械性能?有效截面尺寸小于100mm 时,σs≥411N/mm2σb≥588N/mm2 δ5≥20% Ψ≥60% αK≥88.2J/cm2有效截面积尺寸为100~150mm 时,σs≥343N/mm2σb≥539N/mm2 δ5≥20% Ψ≥50% αK≥78.4cm23.1.2?热处理方式:调质在能满足性能要求的情况下,锻件可只进行锻后高温回火?对于直径大于60mm的阀杆,在调质前应进行退火处理?长度大于1800mm的阀杆校直后应在500~~550℃进行3~~4小时的时效处理?3.1.3工艺参数(1)调质淬火加热温度:1000~~1050℃保温时间:按炉内工件的最大有效壁厚选取?壁厚mm 保温时间min≤2030~~5020~~40 40~~6040~~60 60~~9060~~80 90~~12080~~100 120~~150冷却方式:油冷至150~~200℃后出油回火?回火加热温度:620~~660℃保温时间:按炉内工件的最大有效壁厚选取?壁厚mm 保温时间min≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?(2)高温回火加热温度:660~~700℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?(3)锻后退火加热温度:680~~720℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤2060~~9020~~4090~~12040~~60 120~~18060~~80 180~~24080~~100 240~~300冷却方式:空冷?3.2用于上密封座等3.2.1 技术条件:HB250~2903.2.2 热处理方式:调质?3.2.3 工艺参数淬火加热温度:1000~~1050℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤2030~~5020~~40 40~~6040~~60 60~~9060~~80 90~~12080~~100 120~~150冷却方式:油冷至150~~200℃后出油回火? 回火加热温度:580~~620℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?3.3 用于衬套?销轴等回火加热温度:700~~7500℃保温时间:按炉内工件的最大有效壁厚选取? 壁厚mm 保温时间min ≤20 6020~~40 60~~9040~~60 90~~12060~~80 120~~15080~~100 150~~180冷却方式:空冷?5、其它用户指定热处理工艺时,按其要求执行?。

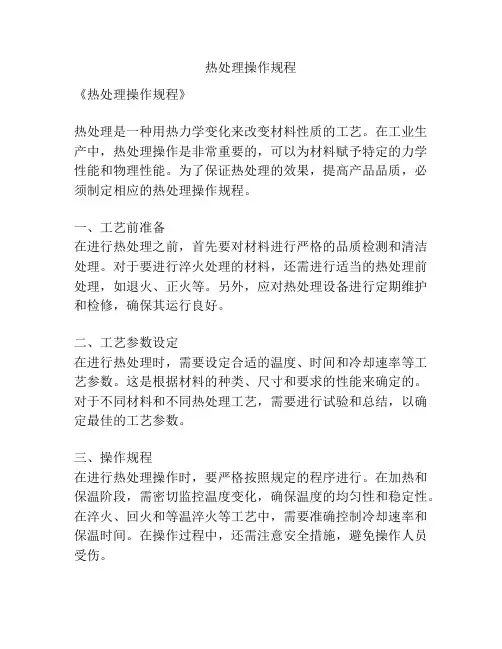

热处理工艺规程资料热处理是指通过加热、保温和冷却等工艺控制材料的晶体结构和物理性能的改变过程。

热处理工艺规程是指对于不同种类材料进行热处理时所需的具体工艺参数和要求的规定。

下面就热处理工艺规程的内容进行详细介绍：1.热处理流程：热处理工艺规程首先需要明确热处理流程，包括加热、保温和冷却等各个环节的操作流程和时间控制。

2.加热温度：加热温度是热处理过程中非常重要的参数。

不同材料的加热温度会有所区别，需要根据材料的组织结构和性能要求进行合理的选择。

3.保温时间：保温时间是指材料在一定温度下保持稳定状态的时间。

保温时间的长短会对材料的组织结构和性能产生影响，需要根据具体材料的特性和要求进行合理的设置。

4.冷却速率：冷却速率也是热处理的重要参数之一、冷却速率的不同会影响材料的组织结构和性能，需要合理地控制冷却速率。

5.热处理设备：热处理工艺规程还需要明确所采用的热处理设备，包括热处理炉、加热元件、温度控制系统等。

这些设备的性能和稳定性对于热处理工艺的实施有着重要的影响。

6.热处理介质：一些特定的热处理工艺可能需要在特定的介质中进行，比如油、水、盐等。

这些介质的选择和使用方法都需要在热处理工艺规程中进行明确。

7.目标性能要求：热处理工艺规程还需要明确对于材料的目标性能要求。

这些要求可能包括硬度、韧性、耐磨性等，需要根据具体应用和材料的要求进行合理的设定。

8.检测方法和标准：热处理工艺规程还需要明确热处理后材料性能的检测方法和标准。

这些检测方法可以包括金相显微分析、化学成分分析、机械性能测试等，需要根据实际情况进行选择。

9.工艺控制要求：热处理工艺规程还需要明确对于工艺过程的控制要求，包括温度的控制精度、时间的控制精度、冷却速率的控制精度等。

这些要求对于保证热处理效果和稳定性有着重要的作用。

10.安全操作规程：热处理工艺规程还需要明确对于操作人员的安全操作规程，包括材料的装卸、炉门打开和关闭、温度调整等操作过程中的注意事项和操作规范。

钢制压力容器热处理通用工艺规程范文一、前言本文旨在制定钢制压力容器热处理通用工艺规程，以确保热处理过程中的操作规范性和产品质量稳定性。

本规程适用于钢制压力容器的热处理工艺。

二、材料准备1. 选用符合设计要求和制造标准的钢材作为原料。

2. 对材料进行化学成分分析，确保其满足标准要求。

3. 对材料进行外观检查，确保无裂纹、沟槽等表面缺陷。

三、热处理工艺1. 普通碳钢材料的热处理工艺：(1) 预热：将材料置于加热炉中，以100℃/h的升温速度升温至预定温度（取决于材料种类和规格）。

保持预热温度30分钟。

(2) 淬火：将预热至所需温度的材料迅速放入冷却介质（如水、油等）中进行淬火处理。

(3) 回火：在600-700℃温度范围内对淬火后的材料进行回火处理，保持时间根据材料规格和硬度要求而定。

保持温度时间应符合设计要求。

(4) 退火：对需要软化处理的材料，可进行退火处理。

退火温度和时间根据材料种类和要求进行调整。

2. 合金钢材料的热处理工艺：(1) 固溶处理：将材料放入加热炉中，以100℃/h的升温速度升温至固溶温度。

保持温度1小时。

(2) 淬火：将固溶处理后的材料迅速放入冷却介质（如水、油等）中进行淬火处理。

(3) 回火：在450-600℃温度范围内对淬火后的材料进行回火处理，保持时间根据材料规格和硬度要求而定。

保持温度时间应符合设计要求。

四、操作注意事项1. 操作人员应经过相关培训，熟悉工艺要求和操作规程，严格按照规程进行操作。

2. 加热炉和冷却介质的温度应定期校准，确保温度准确性。

3. 热处理过程中，应定期检查冷却介质的质量，如有杂质应及时更换。

4. 淬火工艺中，应控制冷却介质的冷却速率，以避免材料出现裂纹等缺陷。

5. 温度控制器和计时器的准确性需要定期检查和校准。

五、质量控制1. 热处理后的材料应进行硬度测试和金相组织检查，确保满足标准要求。

2. 对热处理过程进行记录，包括材料种类、规格、加热炉温度、保温时间等重要参数。

热处理工艺规程热处理是通过物理或化学方法改变材料的结构和性能的过程。

热处理工艺规程指的是对于其中一种材料的热处理过程进行详细的规定和要求，包括热处理的工艺参数、热处理设备和工艺流程等。

下面将以钢材热处理工艺规程为例，详细介绍热处理工艺参数。

一、钢材种类和热处理目标：首先需要明确所要处理的钢材种类和热处理目标，例如是低碳钢、中碳钢还是高碳钢，以及希望钢材在热处理后达到的硬度、强度、韧性等目标。

二、加热温度和保温时间：加热温度是指钢材在热处理中需要达到的温度，通常用准确的温度值表示，如1000°C。

保温时间是指钢材在加热到设定温度后需要保持的时间，通常用分钟表示，如60分钟。

加热温度和保温时间是热处理中最为重要的参数之一，对于钢材的组织和性能具有重要的影响。

三、冷却方式：钢材的冷却方式通常分为快速冷却和慢速冷却两种。

快速冷却可以通过水冷、油冷等方式实现，可以获得较高的硬度和强度，但韧性较低。

慢速冷却主要是通过在空气中自然冷却或在炉内逐渐冷却实现，适用于对韧性要求较高的钢材。

四、回火工艺：回火是钢材热处理中的一个重要环节，可以改变钢材的硬度和韧性。

回火温度指的是加热到的温度，保温时间指的是在回火温度下保持的时间，通常用分钟表示。

回火过程中，温度和时间的选择直接决定了钢材的性能。

五、淬火介质：淬火介质通常使用水、油、盐等，不同的淬火介质可以获得不同的硬度和组织结构。

需要根据钢材的种类和性能要求选择合适的淬火介质。

六、热处理设备：热处理设备是热处理工艺规程中的另一个重要部分。

热处理设备的选择将直接影响到热处理的效果。

例如加热设备可以有电阻炉、燃气炉等，冷却设备可以有水槽、油槽等。

七、热处理工艺流程：根据以上的工艺参数，编写详细的热处理工艺流程。

包括钢材的预处理、加热、保温、冷却、淬火、回火等各个环节的操作步骤和工艺参数。

总之，热处理工艺规程中的工艺参数是指对于材料进行热处理时需要进行规定和要求的一些重要参数，这些参数将直接影响到材料的组织和性能。

高温热处理工艺参数操作规程【前言】高温热处理是一种常用的金属材料改性工艺，通过控制温度、时间等工艺参数，使材料获得特定的力学性能和组织结构。

本文就高温热处理工艺参数的操作规程进行详细说明，以确保整个工艺过程的准确性和安全性。

【1. 工艺参数选择】在进行高温热处理之前，首先需要根据所需的材料性能确定适宜的工艺参数。

这些参数包括热处理温度、保温时间、冷却速率等。

根据材料类型和要求，可以参考已有的经验数据，也可以进行试验验证，以获得最佳的结果。

同时，还需要考虑设备的容量和性能，以确保工艺参数的可行性和稳定性。

【2. 设备准备】在进行高温热处理之前，需要对设备进行充分的准备工作。

首先，检查炉子的外观和内部结构是否完好，确保无漏气和漏热现象。

其次，清理炉膛，并在炉底铺设合适的隔热材料。

最后，检查和校准温度控制装置，确保其准确可靠。

【3. 材料处理】3.1 上炉将待处理的材料按照预定的工艺参数放置在隔热材料上，并保持良好的排列。

确保材料与炉子内壁和其他材料之间有足够的空间，以保证热量的均匀传递。

3.2 升温根据工艺要求，逐渐升温至目标温度。

在升温过程中，要逐步控制升温速率，避免材料因迅速升温而产生热应力而破裂。

同时，要确保温度均匀性，避免出现温度涨落过大的现象。

3.3 保温在达到目标温度后，根据工艺要求进行保温处理。

保温时间的长短与材料的性质密切相关，需要根据具体情况进行调整。

同时，要保持炉内温度的稳定性，避免因温度波动而影响处理效果。

3.4 冷却保温结束后，需要将材料迅速冷却至室温。

冷却速率通常通过控制冷却介质的类型和流量来实现。

需要注意的是，冷却过程中要避免快速冷却导致的组织结构不稳定和应力过大的问题，可以采用适当的减速措施。

【4. 质量控制】在高温热处理过程中，质量控制是非常重要的一环。

可以通过以下几个方面来进行控制：4.1 温度控制：要严格控制工艺所需温度，避免温度偏差过大，影响材料的性能。

4.2 保温时间控制：根据材料性质和要求，准确控制保温时间，避免过短或过长导致的问题。

热处理退火操作工艺规程（ISO9001-2015/IATF16949）1.0目的：本规程规定了采用的完全退火、不完全退火及低温退火三种类型的退火操作程序及要点。

2.0适用范围本规程适用于电阻炉中进行的产品零（部）件、工模具、机修零件、铸、锻、焊接件的退火处理。

3.0准备3.1 熟悉工艺卡片及零（部）件的技术要求。

3.2 关键零件材质可疑时，应进行火花鉴别或化验其化学成份。

3.3 根据工艺要求调整经过评定的设备、仪表，并检查设备和仪表是否工作正常。

3.4 准备好所需的工装、夹具。

3.5 凡要求不能有氧化脱碳的工件应涂防氧化防脱碳涂料或采用装箱方法即把工件装入箱内，空隙处用于生铁屑或使用过的木炭等填塞，其装箱方法为先在箱底撒一层厚20～30㎜，距离箱盖30～40㎜，工件与工件之间保持5～10㎜的间隙，最后将生铁屑撒满退火箱，盖好箱盖，用耐火泥或粘土把隙缝封塞，烘干或晾干后装入加热炉中。

4.0装炉4.1 装炉温度一般为室温。

4.2 工件在炉内的装置形式要保证加热均匀，一般为单层放置，不允许杂乱无章的堆放，小件可适当叠放，但炉内任何一件零件都不得影响任何其它同炉零件的热处理效果。

4.3 结构钢退火件可将加热温度相同、保温时间相近（相差不超过20分钟）的零件同炉处理，时间按其大件计算。

工模具钢退火件，材质相同、大小相同的零件可同炉处理，其保温时间按大件计算。

4.4 装炉时注意工件放置平稳，以免弯曲变形过大。

4.5 工件应均匀放在炉子有效加热工作区里。

5.0各种退火工艺的工艺过程5.1 完全退火钢件加热至AC3以上30～50℃保温后，缓慢冷却以获得接近平衡状态组织的操作，其目的是为了细化组织降低硬度。

5.1.1 加热对合金钢来说，因导热性较差，加热不宜太快，免得内外温差太大，造成开裂危险，大型工件加热太快，同样会造成内外温差太大，所以要求加热速度慢些，当装炉量大或炉内透热条件差时，加热速度也应缓慢些，以保证加热均匀，又如工件形状复杂，厚薄差异大，各部分受热不同，热应力较大，也要求慢些加热，加热速度一般为碳钢150～200℃/小时，合金钢50～100℃/小时。

编号：PKJS0628-2103 文件名称：热处理工艺规程编号：PKJS0628-2103一、热处理工艺规范1.1正火（1）定义：正火是把钢加热到Ac3（亚共析钢）或Acm（过共析钢）以上适当温度，保温后在空气中冷却的热处理方法。

（2）范围：A、作为低碳钢和某些低合金结构铸钢及锻件消除应力、细化组织、改善切削加工性能和淬火前的预备热处理。

B、消除网状碳化物，为球化退火作准备。

C、用于某些碳素钢、低合金钢工件在淬火返修时，消除内应力和细化组织，以防重新淬火时产生开裂和变形。

D、作为普通结构件的最终热处理。

一些受力不大，只需一定的综合力学性能的的结构件，采用正火就能满足其使用性能要求。

（3）工艺：A、加热温度。

亚共析钢的加热温度为Ac3+30～50℃，过共析钢的加热温度为Acm+30～50℃。

B、保温时间。

保温时间与工件有效厚度有关，以工件截面温度均匀为原则（保温时间的计算可参考淬火）。

C、冷却。

正火工件的冷却一般为空冷，大型工件根据截面尺寸的大小，可采用风冷或喷雾冷却，以获得预期的组织和性能。

1.2淬火（1）定义：淬火是把钢加热到Ac3或Ac1以上温度，保温一定时间，然后以适当方式冷却，以获得马氏体或（和）贝氏体组织的热处理工艺。

工件经淬火和回火处理后，其组织与淬火前相比发生了很大的变化，力学性能有很大的提高，可以充分地发挥材料的潜力，使工件具有良好的使用性能。

（2）目的：A、提高工件的力学性能，如硬度、强度、耐磨性、弹性极限等。

B、改善某些特殊钢种的物理性能或化学性能，如耐蚀性、磁性、导电性等。

（3）工艺：淬火温度主要取决于钢的化学成分，再结合具体工艺因素综合考虑决定，如工件的尺寸、形状、钢的奥氏体晶粒长大倾向、加热方式及冷却介质等。

1)淬火温度A、亚共析钢淬火温度为Ac3+ 30～50℃。

亚共析钢加热到这一温度范围时，钢中的铁素体完全溶于奥氏体中，成为细晶粒奥氏体，淬火后便得到晶粒细小的马氏体。

热处理工艺规程（工艺参数）编制：审核：批准：生效日期：受控标识处：分发号：目录1.主题内容与适用范围 (1)2.常用钢淬火、回火温度 (1)2.1要求综合性能的钢种 (1)2.2要求淬硬的钢种 (4)2.3要求渗碳的钢种 (6)2.4几点说明 (6)3.常用钢正火、回火及退火温度 (7)3.1要求综合性能的钢种 (7)3.2其它钢种 (8)3.3几点说明 (8)4.常用钢去应力温度 (10)5.各种热处理工序加热、冷却范围 (12)5.1淬火………………………………………………………………………………………………1 25.2 正火及退火 (14)5.3回火、时效及去应力 (15)5.4工艺规范的几点说明 (16)6.化学热处理工艺规范 (17)6.1氮化 (17)6.2渗碳 (20)7.锻模热处理工艺规范 (22)7.1锻模及胎模 (22)7.2切边模 (24)7.3锻模热处理注意事项 (25)8.有色金属热处理工艺规范 (26)8.1铝合金的热处理 (26)8.2铜及铜合金 (26)9.几种钢锻后防白点工艺规范 (27)9.1第Ⅰ组钢 (27)9.2第Ⅱ组钢 (28)1.主题内容与适用范围本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。

本标准适用于汽轮机、燃气轮机产品零件的热处理生产。

2.常用钢淬火、回火温度2.1 要求综合性能的钢种：注：①采用日本材料时，淬火温度为960～980℃，回火温度允许比表中温度高10~30℃。

②有效截面小于20mm者可采用空冷。

2.2要求淬硬的钢种（新HRC＞30）注：①回火后油冷。

②淬火加热时要加以保护，以防脱碳。

③回火脆性区为500～510℃，严禁采用。

④回火脆性区为470～530℃，严禁采用。

2.3 要求渗碳淬硬的钢种2.4几点说明：⑴表1～3中提供的淬火、回火温度范围，是供生产时按具体情况选定参数用的，不是某一炉允许的温度偏差。
