UDC 621.833.1；621.753.1 德国标准1978年8月圆柱齿轮轮齿的公差DIN 3961目录1 概述1.1符号和标记1.2 齿轮轮齿公差，齿轮副系统1.3 范围2 其他的相关标准3 公差系统的结构3.1 公差关系3.2 单个参数3.3 工作偏差3.4 齿轮轮齿质量3.5 公差的计算3.6 齿顶圆的直径的公差（齿顶圆柱体）4 公差4.1 公差家族4.2 公差家族的应用5 质量测试和测试组6 附加规定和条件6.1轮廓形式6.2轮齿迹线6.3好的齿轮质量的工作测试6.4在任意的节距范围内的节距偏差6.5单个节距偏差和节距错误1 通用1.1符号和名称中心距离参考中心距离两侧工作距离齿面宽度参考直径齿形偏差单侧工作错误两侧工作错误单个节距偏差常规基本节距偏差节距错误齿形角偏差轮齿迹线角偏差轮齿迹线形式偏差轮齿迹线波度模数常规模数横向模数在参考圆柱上的常规轮齿厚度在参考圆柱上的横向轮齿厚度轮齿齿数小齿轮轮齿齿数齿轮的轮齿齿数容许因数测试组轮齿迹线的纵向轮周释放总齿形偏差单侧工作偏差双侧工作偏差总节距偏差K个节距内的节距偏差齿轮外围的1/8内的节距偏差同心偏差发电机总偏差轮齿迹线总偏差功能组在参考圆上的弧长轮齿厚度波动峰-谷高度两球或者两滚筒尺寸的直径波动基本切线长度波动轴承表面轮齿厚度公差压力角常规压力角工作压力角主齿轮的两侧工作测试的压力角螺旋角从齿轮轮齿质量到齿轮轮齿质量的增量偏差1.2齿轮轮齿公差，齿轮配合系统要认识到每次除了由匹配尺寸保证的齿轮传动单元的齿轮的内部改变的能力之外，单独的功能要求如静音运行，真值角传动，润滑能力，负载能力，都能够保持，因此与在齿轮箱中的安装尺寸一样，将齿轮轮齿的一些参数的偏差限制在一定的范围内也是非常重要的。
齿轮配合系统模仿圆柱配合系统。
对于齿轮副的每个齿轮来说，所有的齿形偏差，节距偏差等都在两个无误的同心齿轮的名义尺寸范围内。
该齿轮的齿中心并不需要与工作齿轮的齿中心一致，也不需要与齿轮的齿厚一致，他们两者之间的差异对于齿轮副中的一个齿轮来说，按照上偏差的范围，以及对于齿轮副中的另一个齿轮来说，按照下偏差的范围来确定。

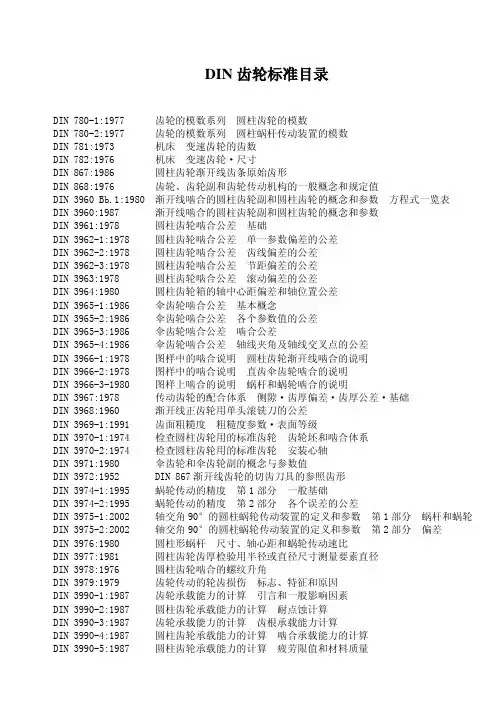

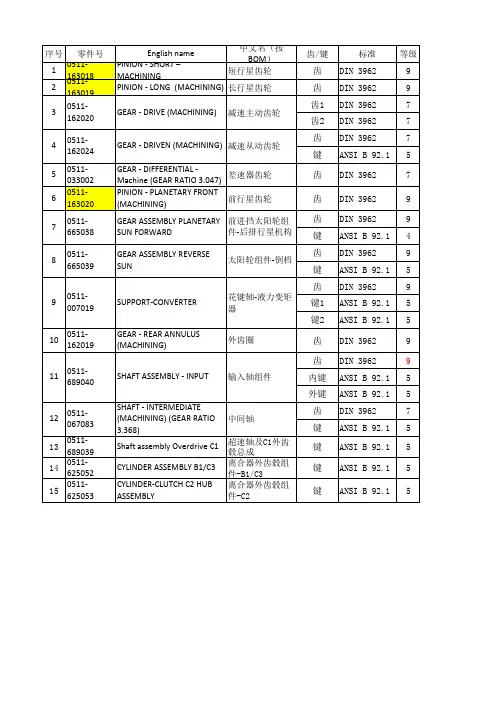

DIN齿轮标准目录DIN 780-1:1977 齿轮的模数系列圆柱齿轮的模数DIN 780-2:1977 齿轮的模数系列圆柱蜗杆传动装置的模数DIN 781:1973 机床变速齿轮的齿数DIN 782:1976 机床变速齿轮·尺寸DIN 867:1986 圆柱齿轮渐开线齿条原始齿形DIN 868:1976 齿轮、齿轮副和齿轮传动机构的一般概念和规定值DIN 3960 Bb.1:1980 渐开线啮合的圆柱齿轮副和圆柱齿轮的概念和参数方程式一览表DIN 3960:1987 渐开线啮合的圆柱齿轮副和圆柱齿轮的概念和参数DIN 3961:1978 圆柱齿轮啮合公差基础DIN 3962-1:1978 圆柱齿轮啮合公差单一参数偏差的公差DIN 3962-2:1978 圆柱齿轮啮合公差齿线偏差的公差DIN 3962-3:1978 圆柱齿轮啮合公差节距偏差的公差DIN 3963:1978 圆柱齿轮啮合公差滚动偏差的公差DIN 3964:1980 圆柱齿轮箱的轴中心距偏差和轴位置公差DIN 3965-1:1986 伞齿轮啮合公差基本概念DIN 3965-2:1986 伞齿轮啮合公差各个参数值的公差DIN 3965-3:1986 伞齿轮啮合公差啮合公差DIN 3965-4:1986 伞齿轮啮合公差轴线夹角及轴线交叉点的公差DIN 3966-1:1978 图样中的啮合说明圆柱齿轮渐开线啮合的说明DIN 3966-2:1978 图样中的啮合说明直齿伞齿轮啮合的说明DIN 3966-3-1980 图样上啮合的说明蜗杆和蜗轮啮合的说明DIN 3967:1978 传动齿轮的配合体系侧隙·齿厚偏差·齿厚公差·基础DIN 3968:1960 渐开线正齿轮用单头滚铣刀的公差DIN 3969-1:1991 齿面粗糙度粗糙度参数·表面等级DIN 3970-1:1974 检查圆柱齿轮用的标准齿轮齿轮坯和啮合体系DIN 3970-2:1974 检查圆柱齿轮用的标准齿轮安装心轴DIN 3971:1980 伞齿轮和伞齿轮副的概念与参数值DIN 3972:1952 DIN 867渐开线齿轮的切齿刀具的参照齿形DIN 3974-1:1995 蜗轮传动的精度第1部分一般基础DIN 3974-2:1995 蜗轮传动的精度第2部分各个误差的公差DIN 3975-1:2002 轴交角90°的圆柱蜗轮传动装置的定义和参数第1部分蜗杆和蜗轮DIN 3975-2:2002 轴交角90°的圆柱蜗轮传动装置的定义和参数第2部分偏差DIN 3976:1980 圆柱形蜗杆尺寸、轴心距和蜗轮传动速比DIN 3977:1981 圆柱齿轮齿厚检验用半径或直径尺寸测量要素直径DIN 3978:1976 圆柱齿轮啮合的螺纹升角DIN 3979:1979 齿轮传动的轮齿损伤标志、特征和原因DIN 3990-1:1987 齿轮承载能力的计算引言和一般影响因素DIN 3990-2:1987 圆柱齿轮承载能力的计算耐点蚀计算DIN 3990-3:1987 齿轮承载能力的计算齿根承载能力计算DIN 3990-4:1987 圆柱齿轮承载能力的计算啮合承载能力的计算DIN 3990-5:1987 圆柱齿轮承载能力的计算疲劳限值和材料质量DIN 3990-6:1994 圆柱齿轮承载能力计算第6部分:工作强度计算DIN 3990-11:1989 圆柱齿轮承载能力的计算工业传动应用标准详细方法DIN 3990-21:1989 圆柱齿轮承载能力计算快速齿轮和类似要求齿轮的应用标准DIN 3990-31:1990 圆柱齿轮承载能力计算船用减速齿轮箱的应用标准DIN 3990-41:1990 圆柱齿轮承载能力计算汽车变速箱的使用标准DIN 3991-1:1988 非偏轴伞齿轮承载能力计算引言和一般影响因数DIN 3991-2:1988 非偏轴伞齿轮承载能力计算抗蚀能力计算DIN 3991-3:1988 非偏轴伞齿轮承载能力计算齿根载荷能力的计算DIN 3991-4:1988 非偏轴伞齿轮承载能力计算磨损载荷计算DIN 3992:1964 外啮合圆柱齿轮的齿廓变位DIN 3993-1:1981 渐开线啮合圆柱内齿轮副的几何设计基本规则DIN 3993-2:1981 渐开线啮合圆柱内齿轮副的几何设计小齿轮配合的几何极限DIN 3993-3:1981 渐开线啮合圆柱内齿轮副的几何设计齿顶高变位系数的图解图DIN 3993-4:1981 渐开线啮合圆柱内齿轮副的几何设计内齿轮型刀极限图示DIN 3994:1963 05啮合的直齿圆柱齿轮齿廓变位导言DIN 3996:1998 轴角Σ=90°的蜗轮对负载能力的计算DIN 3998-1:1976 齿轮和齿轮副的名称一般概念DIN 3998-2:1976 齿轮和齿轮副的名称圆柱齿轮和圆柱齿轮副DIN 3998-3:1976 齿轮和齿轮副的名称伞齿轮和伞齿轮副、双曲线齿轮和双曲线齿轮副DIN 3998-4:1976 齿轮和齿轮副的名称蜗轮副DIN 3998 Bb.1:1976 齿轮和齿轮副的名称关键词索引DIN 3999:1974 齿轮符号DIN 4000-27:1982 传动齿轮特性表DIN 4000-59:1987 齿条.齿轮.齿轮轴.伞轮轴.伞齿轮.伞齿轮轴.蜗杆.蜗轮的特性表DIN 4000-141:2005 特性表第141部分圆柱形齿轮用带孔或柄的滚刀DIN 45635-23:2003 机器噪声测量空气噪声发射包络面法第23部分齿轮变速器DIN 45635-55:1986 机器噪声测量空气噪声测量、包面法、磨擦轮和齿轮传动的调运车DIN 51354-1:1990 润滑剂检验在ＦＺＧ齿轮啮合测试机.一般工作原理DIN 51354-2:1990 润滑剂检验在ＦＺＧ齿轮啮合机.润滑油Ａ/８.３/９０测量法DIN 51509-1:1976 齿轮传动润滑剂的选择.润滑油DIN 5480- 1:2006 基本直径的渐开线花键第1部分：总则DIN 5480- 2:2006 基本直径的渐开线花键第2部分：公称尺寸和检查尺寸DIN 5480-15:2006 基本直径的渐开线花键第15部分：检验DIN 5480-16:2006 基本直径的渐开线花键第16部分：刀具DIN 5481:2005 花键轴DIN 5481-1:1952 锯齿孔和锯齿轴剖面DIN 5481-2:1956 内外锯齿形花键锯齿孔量规、量规尺寸DIN 5481-3:1965 锯齿孔和锯齿轴剖面锯齿轴的过端量规、量规尺寸DIN 5481-4:1955 锯齿孔和锯齿轴剖面锯齿轴的不过端量规、量规尺寸DIN 5481-5:1955 锯齿孔和锯齿轴剖面 DIN5481B1.2-4的说明DIN 58400:1984 精密机械渐开线圆柱齿轮基准齿形DIN 58405 Bb.1:1972 精密加工用正齿轮传动装置计算表格DIN 58405-1:1972 精密加工用正齿轮传动装置适用范围.概念.测定参数.分类DIN 58405-2:1972 精密加工用正齿轮传动装置传动机构配合的选择.公差.偏差DIN 58405-3:1972 精密加工用正齿轮传动装置图样上的数据计算示例DIN 58405-4:1972 精密加工用正齿轮传动装置图表DIN 58411:1987 精密加工装置正齿轮用滚刀模数0.1至1mmDIN 58412:1987 精密机械齿轮刀具的基准齿形根据德国工业标准ＤＩＮ５８４００和ＤＩＮ８６７的渐开线啮合DIN 58420:1981 检验精密机械上圆柱齿轮用的标准齿轮齿轮毛坯及啮合DIN 58425-1:1980 精密机械的齿轮摆线啮合概要符号名称DIN 58425-4:1980 精密机械的齿轮摆线啮合齿轮和传动的公差和允许偏差DIN 58425-2:1980 精密机械的齿轮摆线啮合齿形DIN 58425-3:1980 精密机械的齿轮摆线啮合轮和传动装置的计算与设计DIN 58425-4:1980 精密机械的齿轮摆线啮合齿轮和传动的公差和允许偏差DIN 58425-5:1980 精密机械的齿轮摆线啮合齿轮刀具的齿廓DIN 58425-6:1980 精密机械的齿轮摆线啮合图样说明DIN 58425-7:1980 精密机械的齿轮摆线啮合图表DIN 73011:1983 汽车.轿车变速齿轮箱的换档次序DIN 75532-1:1976 旋转运动的传递与齿轮连接的型式中间齿轮挠性驱动轴与装置DIN 8000:1962 渐开线正齿轮用滚铣刀的测定尺寸与误差基本概念DIN 8002:1955 金属切削刀具正齿轮用带横向键槽或纵向键槽的滚铣刀模数1～20 DIN ISO 8123:1997 道路车辆起动发动机径节小齿轮DIN ISO 2203:1976 技术制图齿轮的习惯画法DIN ISO 6545:1997 机床端齿轮(圆柱齿轮)滚齿机的检收条件精度检验DIN齿轮标准目录DIN 780-1:1977 齿轮的模数系列圆柱齿轮的模数DIN 780-2:1977 齿轮的模数系列圆柱蜗杆传动装置的模数DIN 781:1973 机床变速齿轮的齿数DIN 782:1976 机床变速齿轮·尺寸DIN 867:1986 圆柱齿轮渐开线齿条原始齿形DIN 868:1976 齿轮、齿轮副和齿轮传动机构的一般概念和规定值DIN 3960 Bb.1:1980 渐开线啮合的圆柱齿轮副和圆柱齿轮的概念和参数方程式一览表DIN 3960:1987 渐开线啮合的圆柱齿轮副和圆柱齿轮的概念和参数DIN 3961:1978 圆柱齿轮啮合公差基础DIN 3962-1:1978 圆柱齿轮啮合公差单一参数偏差的公差DIN 3962-2:1978 圆柱齿轮啮合公差齿线偏差的公差DIN 3962-3:1978 圆柱齿轮啮合公差节距偏差的公差DIN 3963:1978 圆柱齿轮啮合公差滚动偏差的公差DIN 3964:1980 圆柱齿轮箱的轴中心距偏差和轴位置公差DIN 3965-1:1986 伞齿轮啮合公差基本概念DIN 3965-2:1986 伞齿轮啮合公差各个参数值的公差DIN 3965-3:1986 伞齿轮啮合公差啮合公差DIN 3965-4:1986 伞齿轮啮合公差轴线夹角及轴线交叉点的公差DIN 3966-1:1978 图样中的啮合说明圆柱齿轮渐开线啮合的说明DIN 3966-2:1978 图样中的啮合说明直齿伞齿轮啮合的说明DIN 3966-3-1980 图样上啮合的说明蜗杆和蜗轮啮合的说明DIN 3967:1978 传动齿轮的配合体系侧隙·齿厚偏差·齿厚公差·基础DIN 3968:1960 渐开线正齿轮用单头滚铣刀的公差DIN 3969-1:1991 齿面粗糙度粗糙度参数·表面等级DIN 3970-1:1974 检查圆柱齿轮用的标准齿轮齿轮坯和啮合体系DIN 3970-2:1974 检查圆柱齿轮用的标准齿轮安装心轴DIN 3971:1980 伞齿轮和伞齿轮副的概念与参数值DIN 3972:1952 DIN 867渐开线齿轮的切齿刀具的参照齿形DIN 3974-1:1995 蜗轮传动的精度第1部分一般基础DIN 3974-2:1995 蜗轮传动的精度第2部分各个误差的公差DIN 3975-1:2002 轴交角90°的圆柱蜗轮传动装置的定义和参数第1部分蜗杆和蜗轮DIN 3975-2:2002 轴交角90°的圆柱蜗轮传动装置的定义和参数第2部分偏差DIN 3976:1980 圆柱形蜗杆尺寸、轴心距和蜗轮传动速比DIN 3977:1981 圆柱齿轮齿厚检验用半径或直径尺寸测量要素直径DIN 3978:1976 圆柱齿轮啮合的螺纹升角DIN 3979:1979 齿轮传动的轮齿损伤标志、特征和原因DIN 3990-1:1987 齿轮承载能力的计算引言和一般影响因素DIN 3990-2:1987 圆柱齿轮承载能力的计算耐点蚀计算DIN 3990-3:1987 齿轮承载能力的计算齿根承载能力计算DIN 3990-4:1987 圆柱齿轮承载能力的计算啮合承载能力的计算DIN 3990-5:1987 圆柱齿轮承载能力的计算疲劳限值和材料质量DIN 3990-6:1994 圆柱齿轮承载能力计算第6部分:工作强度计算DIN 3990-11:1989 圆柱齿轮承载能力的计算工业传动应用标准详细方法DIN 3990-21:1989 圆柱齿轮承载能力计算快速齿轮和类似要求齿轮的应用标准DIN 3990-31:1990 圆柱齿轮承载能力计算船用减速齿轮箱的应用标准DIN 3990-41:1990 圆柱齿轮承载能力计算汽车变速箱的使用标准DIN 3991-1:1988 非偏轴伞齿轮承载能力计算引言和一般影响因数DIN 3991-2:1988 非偏轴伞齿轮承载能力计算抗蚀能力计算DIN 3991-3:1988 非偏轴伞齿轮承载能力计算齿根载荷能力的计算DIN 3991-4:1988 非偏轴伞齿轮承载能力计算磨损载荷计算DIN 3992:1964 外啮合圆柱齿轮的齿廓变位DIN 3993-1:1981 渐开线啮合圆柱内齿轮副的几何设计基本规则DIN 3993-2:1981 渐开线啮合圆柱内齿轮副的几何设计小齿轮配合的几何极限DIN 3993-3:1981 渐开线啮合圆柱内齿轮副的几何设计齿顶高变位系数的图解图DIN 3993-4:1981 渐开线啮合圆柱内齿轮副的几何设计内齿轮型刀极限图示DIN 3994:1963 05啮合的直齿圆柱齿轮齿廓变位导言DIN 3996:1998 轴角Σ=90°的蜗轮对负载能力的计算DIN 3998-1:1976 齿轮和齿轮副的名称一般概念DIN 3998-2:1976 齿轮和齿轮副的名称圆柱齿轮和圆柱齿轮副DIN 3998-3:1976 齿轮和齿轮副的名称伞齿轮和伞齿轮副、双曲线齿轮和双曲线齿轮副DIN 3998-4:1976 齿轮和齿轮副的名称蜗轮副DIN 3998 Bb.1:1976 齿轮和齿轮副的名称关键词索引DIN 3999:1974 齿轮符号DIN 4000-27:1982 传动齿轮特性表DIN 4000-59:1987 齿条.齿轮.齿轮轴.伞轮轴.伞齿轮.伞齿轮轴.蜗杆.蜗轮的特性表DIN 4000-141:2005 特性表第141部分圆柱形齿轮用带孔或柄的滚刀DIN 45635-23:2003 机器噪声测量空气噪声发射包络面法第23部分齿轮变速器DIN 45635-55:1986 机器噪声测量空气噪声测量、包面法、磨擦轮和齿轮传动的调运车DIN 51354-1:1990 润滑剂检验在ＦＺＧ齿轮啮合测试机.一般工作原理DIN 51354-2:1990 润滑剂检验在ＦＺＧ齿轮啮合机.润滑油Ａ/８.３/９０测量法DIN 51509-1:1976 齿轮传动润滑剂的选择.润滑油DIN 5480- 1:2006 基本直径的渐开线花键第1部分：总则DIN 5480- 2:2006 基本直径的渐开线花键第2部分：公称尺寸和检查尺寸DIN 5480-15:2006 基本直径的渐开线花键第15部分：检验DIN 5480-16:2006 基本直径的渐开线花键第16部分：刀具DIN 5481:2005 花键轴DIN 5481-1:1952 锯齿孔和锯齿轴剖面DIN 5481-2:1956 内外锯齿形花键锯齿孔量规、量规尺寸DIN 5481-3:1965 锯齿孔和锯齿轴剖面锯齿轴的过端量规、量规尺寸DIN 5481-4:1955 锯齿孔和锯齿轴剖面锯齿轴的不过端量规、量规尺寸DIN 5481-5:1955 锯齿孔和锯齿轴剖面 DIN5481B1.2-4的说明DIN 58400:1984 精密机械渐开线圆柱齿轮基准齿形DIN 58405 Bb.1:1972 精密加工用正齿轮传动装置计算表格DIN 58405-1:1972 精密加工用正齿轮传动装置适用范围.概念.测定参数.分类DIN 58405-2:1972 精密加工用正齿轮传动装置传动机构配合的选择.公差.偏差DIN 58405-3:1972 精密加工用正齿轮传动装置图样上的数据计算示例DIN 58405-4:1972 精密加工用正齿轮传动装置图表DIN 58411:1987 精密加工装置正齿轮用滚刀模数0.1至1mmDIN 58412:1987 精密机械齿轮刀具的基准齿形根据德国工业标准ＤＩＮ５８４００和ＤＩＮ８６７的渐开线啮合DIN 58420:1981 检验精密机械上圆柱齿轮用的标准齿轮齿轮毛坯及啮合DIN 58425-1:1980 精密机械的齿轮摆线啮合概要符号名称DIN 58425-4:1980 精密机械的齿轮摆线啮合齿轮和传动的公差和允许偏差DIN 58425-2:1980 精密机械的齿轮摆线啮合齿形DIN 58425-3:1980 精密机械的齿轮摆线啮合轮和传动装置的计算与设计DIN 58425-4:1980 精密机械的齿轮摆线啮合齿轮和传动的公差和允许偏差DIN 58425-5:1980 精密机械的齿轮摆线啮合齿轮刀具的齿廓DIN 58425-6:1980 精密机械的齿轮摆线啮合图样说明DIN 58425-7:1980 精密机械的齿轮摆线啮合图表DIN 73011:1983 汽车.轿车变速齿轮箱的换档次序DIN 75532-1:1976 旋转运动的传递与齿轮连接的型式中间齿轮挠性驱动轴与装置DIN 8000:1962 渐开线正齿轮用滚铣刀的测定尺寸与误差基本概念DIN 8002:1955 金属切削刀具正齿轮用带横向键槽或纵向键槽的滚铣刀模数1～20 DIN ISO 8123:1997 道路车辆起动发动机径节小齿轮DIN ISO 2203:1976 技术制图齿轮的习惯画法DIN ISO 6545:1997 机床端齿轮(圆柱齿轮)滚齿机的检收条件精度检验。

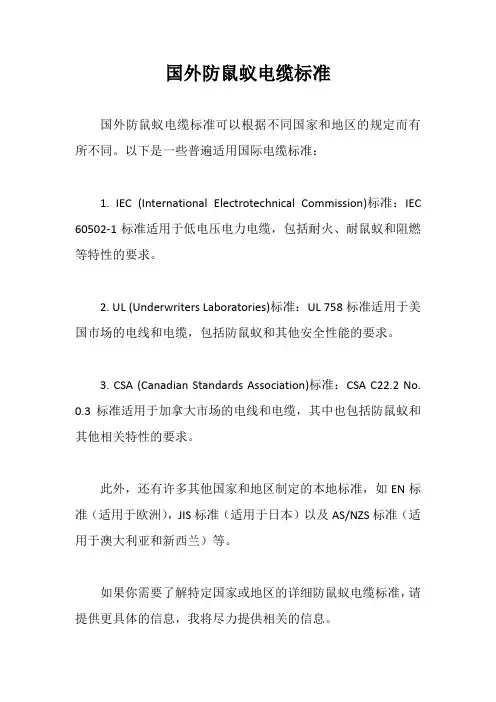

国外防鼠蚁电缆标准
国外防鼠蚁电缆标准可以根据不同国家和地区的规定而有所不同。
以下是一些普遍适用国际电缆标准：
1. IEC (International Electrotechnical Commission)标准：IEC 60502-1标准适用于低电压电力电缆，包括耐火、耐鼠蚁和阻燃等特性的要求。
2. UL (Underwriters Laboratories)标准：UL 758标准适用于美国市场的电线和电缆，包括防鼠蚁和其他安全性能的要求。
3. CSA (Canadian Standards Association)标准：CSA C22.2 No.
0.3标准适用于加拿大市场的电线和电缆，其中也包括防鼠蚁和其他相关特性的要求。
此外，还有许多其他国家和地区制定的本地标准，如EN标准（适用于欧洲），JIS标准（适用于日本）以及AS/NZS标准（适用于澳大利亚和新西兰）等。
如果你需要了解特定国家或地区的详细防鼠蚁电缆标准，请提供更具体的信息，我将尽力提供相关的信息。

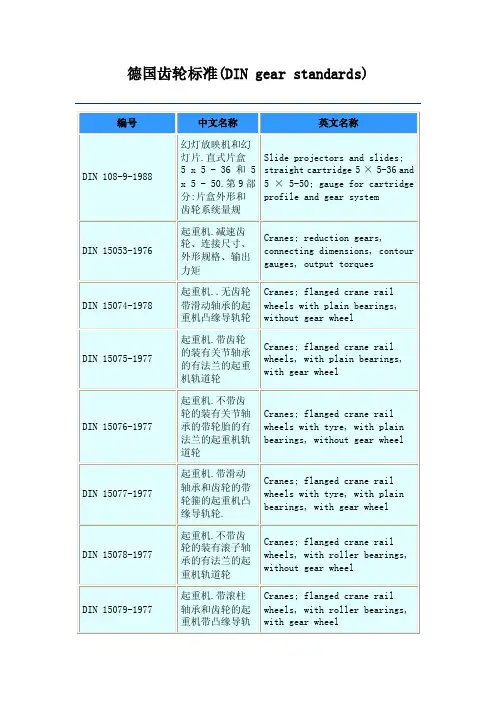

![德国齿轮标准[原创]](https://uimg.taocdn.com/258b049f85868762caaedd3383c4bb4cf6ecb758.webp)

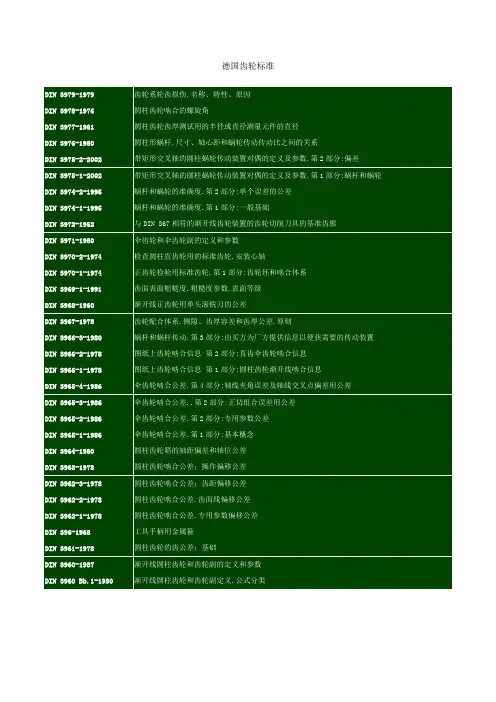

德国标准化协会齿轮标准（DIN齿轮标准）1.DIN 780-1 :1977 齿轮的模数系列.直齿圆柱齿轮的模数2.DIN 780-2 :1977 齿轮用模数系列.第2部分:圆柱蜗杆传动装置的模数3.DIN 781 :1973 机床.变速齿轮的齿数4.DIN 867 :1986 通用机械和重型机械的圆柱齿轮渐开线齿条的基准齿条齿廓5.DIN 868 :1976 齿轮.齿轮副和齿轮系的一般定义和规范参数6.DIN 1825 :1977 圆柱齿轮用插齿刀.直齿轮用盘形齿轮铣刀7.DIN 1826 :1977 圆柱齿轮用插齿刀.直齿轮用加大毂形齿轮刀具8.DIN 1828 :1977 圆柱齿轮用插齿刀.直齿轮用带柄齿轮刀具9.DIN 1829-1 :1977 圆柱齿轮用插齿刀.设计、尺寸定义、标志10.DIN 1829-2 :1977 圆柱齿轮用插齿刀.公差11.DIN 3960 :1987 渐开线圆柱齿轮和齿轮副的定义和参数12.DIN 3960 Bb.1 :1980 渐开线圆柱齿轮和齿轮副定义.公式分类13.DIN 3961 :1978 圆柱齿轮的齿公差；基础14.DIN 3962-1 :1978 圆柱齿轮啮合公差.专用参数偏移公差15.DIN 3962-2 :1978 圆柱齿轮啮合公差.齿面线偏移公差16.DIN 3962-3 :1978 圆柱齿轮啮合公差；齿距偏移公差17.DIN 3963 :1978 圆柱齿轮啮合公差；操作偏移公差18.DIN 3964 :1980 圆柱齿轮箱的轴距偏差和轴位公差19.DIN 3965-1 :1986 伞齿轮啮合公差.第1部分:基本概念20.DIN 3965-2 :1986 伞齿轮啮合公差.第2部分:专用参数公差21.DIN 3965-3 :1986 伞齿轮啮合公差..第2部分:正切组合误差用公差22.DIN 3965-4 :1986 伞齿轮啮合公差.第4部分:轴线夹角误差及轴线交叉点偏差用公差23.DIN 3966-1 :1978 图纸上齿轮啮合信息第1部分:圆柱齿轮渐开线啮合信息24.DIN 3966-2 :1978 图纸上齿轮啮合信息第2部分:直齿伞齿轮啮合信息25.DIN 3967 :1978 齿轮配合体系.侧隙、齿厚容差和齿厚公差.原则26.DIN 3968 :1960 渐开线正齿轮用单头滚铣刀的公差27.DIN 3970-1 :1974 正齿轮检验用标准齿轮.第1部分:齿轮坯和啮合体系28.DIN 3970-2 :1974 检查圆柱直齿轮用的标准齿轮.安装心轴29.DIN 3971 :1980 伞齿轮和伞齿轮副的定义和参数30.DIN 3972 :1952 与DIN 867相符的渐开线齿轮装置的齿轮切削刀具的基准齿廓31.DIN 3977 :1981 圆柱齿轮齿厚测试用的半径或直径测量元件的直径32.DIN 3979 :1979 齿轮系轮齿损伤.名称、特性、原因33.DIN 3990-1 :1987 圆柱齿轮承载能力的计算.引言和一般影响因素34.DIN 3990-2 :1987 圆柱齿轮承载能力的计算.耐点蚀性能的计算35.DIN 3990-3 :1987 圆柱齿轮承载能力的计算.齿强度计算36.DIN 3990-4 :1987 圆柱齿轮承载能力的计算.咬接承载能力的计算37.DIN 3990-5 :1987 圆柱齿轮承载能力计算.疲劳极限和材料质量38.DIN 3990-6 :1994 圆柱齿轮负载能力计算.第6部分:工作强度计算39.DIN 3990-31 :1990 圆柱齿轮承载能力计算.船用减速齿轮箱应用标准40.DIN 3990-41 :1990 圆柱齿轮的承载能力计算.车辆变速箱的使用标准41.DIN 3991-1 :1988 非偏轴伞齿轮承载能力计算.引言和一般影响因数42.DIN 3991-3 :1988 非偏轴伞齿轮承载能力计算.齿根载荷能力计算43.DIN 3991-4 :1988 非偏轴伞齿轮承载能力计算.第4部分:磨损载荷计算44.DIN 3992 :1964 外啮合圆柱齿轮和斜齿轮的齿顶高修正45.DIN 3993-1 :1981 渐开线啮合圆柱内齿轮副的几何设计.基本规则46.DIN 3993-2 :1981 渐开线啮合圆柱内齿轮副的几何设计:内小齿轮配合的几何极限图47.DIN 3993-3 :1981 渐开线啮合圆柱内齿轮副的几何设计:齿顶高变位系数测定图48.DIN 3993-4 :1981 渐开线啮合圆柱内齿轮副的几何设计.内小齿轮刀具配合的几何极限图49.DIN 3994 :1963 05-系统的直齿正齿轮的齿顶高修正.导言50.DIN 3998 Bb.1 :1976 齿轮和齿轮副的名称.相同术语字母索引51.DIN 3998-1 :1976 齿轮和齿轮副的名称.一般定义52.DIN 3998-2 :1976 齿轮和齿轮副的名称.圆柱齿轮和齿轮副53.DIN 3998-3 :1976 齿轮和齿轮副的名称.准双曲面伞齿轮和齿轮副54.DIN 3999 :1974 齿轮标注方法.符号55.DIN 4000-141 :2005 特性表.第141部分:圆柱形齿轮用带孔或柄的滚刀56.DIN 4000-27 :1982 齿轮机构产品特性图表57.DIN 4000-59 :1987 齿条、圆柱齿轮、小齿轮轴、伞齿轮、圆锥齿轮轴、蜗杆和蜗轮的产品特性图表58.DIN 8000 :1962 渐开线正齿轮加工用滚铣刀的设计尺寸与误差.基本术语59.DIN 8002 :1955 金属切削刀具.带离合器驱动槽或键槽模数为1至20 的正齿轮加工用的滚铣刀60.DIN 15082-1 :1977 起重机.轨道轮.螺旋连接的齿轮61.DIN 15530-1 :1981 35mm 胶片.输片齿轮.主要尺寸、基准齿形62.DIN 15625 :1984 16mm胶片.输片齿轮.主要尺寸、弧形标准形状63.DIN 15730 :1984 65mm和70mm胶片.输片齿轮.主要尺寸、弧形标准形状64.DIN 21186 :1994 凿井.矿井中起吊负载的钢索悬挂齿轮.安全性要求和试验65.DIN 21187 :1994 凿井.矿井中起吊负载的钢链悬挂齿轮.安全性要求和试验66.DIN 45635-23 :2003 机器噪声测量.空气噪声发射包络面法.第23部分:齿轮传动67.DIN 51509-1 :1976 齿轮润滑剂的选择.齿轮润滑油68.DIN 51509-2 :1988 润滑剂.齿轮传动用润滑剂的选择.第2部分:半流体润滑剂69.DIN 58400 :1984 精密机械用渐开线圆柱齿轮基本齿形70.DIN 58405 Bb.1 :1972 精密加工用正齿轮传动装置.计算表71.DIN 58405-1 :1972 精密机械用正齿轮传动装置.第1部分:适用范围、定义、主要设计数据、分类72.DIN 58405-2 :1972 精密机械用正齿轮传动装置.第2部分:传动装置配合选择、公差、容差73.DIN 58405-3 :1972 精密加工用正齿轮传动装置.图样上的标注.计算示例74.DIN 58405-4 :1972 精密机械用正齿轮传动装置.第4部分:表格75.DIN 58411 :1987 模数0.1至1mm 的圆柱形精密正齿轮加工用滚铣刀76.DIN 58412 :1987 精密机构用的齿轮工具的基本齿条齿形.符合德国标准(DIN)58400和(DIN)867的渐开线齿轮77.DIN 58413 :1987 精密加工装置的齿轮滚刀的公差78.DIN 58420 :1981 检验精密机械的正齿轮用的标准齿轮.齿轮毛坯及啮合79.DIN 58425-1 :1980 精密机械的圆齿面齿轮.第1部分:综述、符号、术语80.DIN 58425-2 :1980 精密机械的圆齿面齿轮.第2部分:齿形81.DIN 58425-3 :1980 精密机械的圆齿面齿轮.第3部分:机轮和传动装置的计算与设计82.DIN 58425-4 :1980 精密机械的圆齿面齿轮.第4部分:传动轮和小齿轮的公差和允许偏差83.DIN 58425-5 :1980 精密机械的圆齿面齿轮.第5部分:齿轮刀具的齿廓84.DIN 58425-6 :1980 精密机械的圆齿面齿轮.第6部分:图样指示85.DIN 58425-7 :1980 精密机械的圆齿面齿轮.第7部分:图表86.DIN 68856-8 :2004 家具用五金件.术语和定义.第8部分:推拉门齿轮87.DIN 69001-31 :1981 机床.多轴头.A型传动小齿轮88.DIN 69001-43 :1981 机床.多轴头.A和B型小齿轮套89.DIN 69001-52 :1981 机床.多轴头.A型齿轮90.DIN 73011 :1983 汽车.轿车变速齿轮箱的换档设置91.DIN 75532-1 :1976 旋转运动的传动装置.第1部分:连接齿轮、中间齿轮、挠性驱动轴与装置的连接方式92.DIN 87349 :1976 人工操作用带传输管道系统的遥控传动装置.伞齿轮传动装置93.DIN 87350 :1976 用手操作的带传输管的遥控装置.可快速旋转的冠形齿轮装置94.DIN EN ISO 4263-4 :2006 石油和相关产品.防腐蚀矿物油和液体老化性的测定.TOST试验.第4部分:工业齿轮油的程序(ISO 4263-4:2006)95.DIN EN ISO 13691 :2003 石油和天然气工业.高速专用齿轮机构96.DIN EN ISO 13929 :2001 小型船舶.操舵装置.齿轮链接系统97.DIN ISO 2203 :1976 技术制图.齿轮的传统表示法98.DIN ISO 3952-2 :1995 运动学简易表示法.第2部分:摩檫机构、齿轮机构和凸轮机构表示法; 等同采用ISO 3952-2:1981 , DINISO3952-299.DIN ISO 8123 :1997 道路车辆.起动发动机径节小齿轮100.D IN ISO 9457-1 :1997 道路车辆.米制起动器电动机小齿轮.第1部分:普通小齿轮101.D IN ISO 9457-2 :1997 道路车辆.米制起动器电动机小齿轮.第2部分:20度压力角小齿轮102.D IN ISO 14635-1 :2006-05 齿轮.FZG试验规程.第1部分:有关齿轮咬接油的载重量的FZG试验方法A/8.3/90。
德国标准化协会齿轮标准（DIN齿轮标准）1.DIN 780-1 :1977齿轮的模数系列.直齿圆柱齿轮的模数2.DIN 780-2 :1977齿轮用模数系列.第2部分:圆柱蜗杆传动装置的模数3.DIN 781 :1973机床.变速齿轮的齿数4.DIN 867 :1986通用机械和重型机械的圆柱齿轮渐开线齿条的基准齿条齿廓5.DIN 868 :1976齿轮.齿轮副和齿轮系的一般定义和规范参数6.DIN 1825 :1977圆柱齿轮用插齿刀.直齿轮用盘形齿轮铣刀7.DIN 1826 :1977圆柱齿轮用插齿刀.直齿轮用加大毂形齿轮刀具8.DIN 1828 :1977圆柱齿轮用插齿刀.直齿轮用带柄齿轮刀具9.DIN 1829-1 :1977圆柱齿轮用插齿刀.设计、尺寸定义、标志10.DIN 1829-2 :1977圆柱齿轮用插齿刀.公差11.DIN 3960 :1987渐开线圆柱齿轮和齿轮副的定义和参数12.DIN 3960 Bb.1 :1980渐开线圆柱齿轮和齿轮副定义.公式分类13.DIN 3961 :1978圆柱齿轮的齿公差；基础14.DIN 3962-1 :1978圆柱齿轮啮合公差.专用参数偏移公差15.DIN 3962-2 :1978圆柱齿轮啮合公差.齿面线偏移公差16.DIN 3962-3 :1978圆柱齿轮啮合公差；齿距偏移公差17.DIN 3963 :1978圆柱齿轮啮合公差；操作偏移公差18.DIN 3964 :1980圆柱齿轮箱的轴距偏差和轴位公差19.DIN 3965-1 :1986伞齿轮啮合公差.第1部分:基本概念20.DIN 3965-2 :1986伞齿轮啮合公差.第2部分:专用参数公差21.DIN 3965-3 :1986伞齿轮啮合公差..第2部分:正切组合误差用公差22.DIN 3965-4 :1986伞齿轮啮合公差.第4部分:轴线夹角误差及轴线交叉点偏差用公差23.DIN 3966-1 :1978图纸上齿轮啮合信息第1部分:圆柱齿轮渐开线啮合信息24.DIN 3966-2 :1978图纸上齿轮啮合信息第2部分:直齿伞齿轮啮合信息25.DIN 3967 :1978齿轮配合体系.侧隙、齿厚容差和齿厚公差.原则26.DIN 3968 :1960渐开线正齿轮用单头滚铣刀的公差27.DIN 3970-1 :1974正齿轮检验用标准齿轮.第1部分:齿轮坯和啮合体系28.DIN 3970-2 :1974检查圆柱直齿轮用的标准齿轮.安装心轴29.DIN 3971 :1980伞齿轮和伞齿轮副的定义和参数30.DIN 3972 :1952与DIN 867相符的渐开线齿轮装置的齿轮切削刀具的基准齿廓31.DIN 3977 :1981圆柱齿轮齿厚测试用的半径或直径测量元件的直径32.DIN 3979 :1979齿轮系轮齿损伤.名称、特性、原因33.DIN 3990-1 :1987圆柱齿轮承载能力的计算.引言和一般影响因素34.DIN 3990-2 :1987圆柱齿轮承载能力的计算.耐点蚀性能的计算35.DIN 3990-3 :1987圆柱齿轮承载能力的计算.齿强度计算36.DIN 3990-4 :1987圆柱齿轮承载能力的计算.咬接承载能力的计算37.DIN 3990-5 :1987圆柱齿轮承载能力计算.疲劳极限和材料质量38.DIN 3990-6 :1994圆柱齿轮负载能力计算.第6部分:工作强度计算39.DIN 3990-31 :1990圆柱齿轮承载能力计算.船用减速齿轮箱应用标准40.DIN 3990-41 :1990圆柱齿轮的承载能力计算.车辆变速箱的使用标准41.DIN 3991-1 :1988非偏轴伞齿轮承载能力计算.引言和一般影响因数42.DIN 3991-3 :1988非偏轴伞齿轮承载能力计算.齿根载荷能力计算43.DIN 3991-4 :1988非偏轴伞齿轮承载能力计算.第4部分:磨损载荷计算44.DIN 3992 :1964外啮合圆柱齿轮和斜齿轮的齿顶高修正45.DIN 3993-1 :1981渐开线啮合圆柱内齿轮副的几何设计.基本规则46.DIN 3993-2 :1981渐开线啮合圆柱内齿轮副的几何设计:内小齿轮配合的几何极限图47.DIN 3993-3 :1981渐开线啮合圆柱内齿轮副的几何设计:齿顶高变位系数测定图48.DIN 3993-4 :1981渐开线啮合圆柱内齿轮副的几何设计.内小齿轮刀具配合的几何极限图49.DIN 3994 :1963 05-系统的直齿正齿轮的齿顶高修正.导言50.DIN 3998 Bb.1 :1976齿轮和齿轮副的名称.相同术语字母索引51.DIN 3998-1 :1976齿轮和齿轮副的名称.一般定义52.DIN 3998-2 :1976齿轮和齿轮副的名称.圆柱齿轮和齿轮副53.DIN 3998-3 :1976齿轮和齿轮副的名称.准双曲面伞齿轮和齿轮副54.DIN 3999 :1974齿轮标注方法.符号55.DIN 4000-141 :2005特性表.第141部分:圆柱形齿轮用带孔或柄的滚刀56.DIN 4000-27 :1982齿轮机构产品特性图表57.DIN 4000-59 :1987齿条、圆柱齿轮、小齿轮轴、伞齿轮、圆锥齿轮轴、蜗杆和蜗轮的产品特性图表58.DIN 8000 :1962渐开线正齿轮加工用滚铣刀的设计尺寸与误差.基本术语59.DIN 8002 :1955金属切削刀具.带离合器驱动槽或键槽模数为1至20的正齿轮加工用的滚铣刀60.DIN 15082-1 :1977起重机.轨道轮.螺旋连接的齿轮61.DIN 15530-1 :1981 35mm胶片.输片齿轮.主要尺寸、基准齿形62.DIN 15625 :1984 16mm胶片.输片齿轮.主要尺寸、弧形标准形状63.DIN 15730 :1984 65mm和70mm胶片.输片齿轮.主要尺寸、弧形标准形状64.DIN 21186 :1994凿井.矿井中起吊负载的钢索悬挂齿轮.安全性要求和试验65.DIN 21187 :1994凿井.矿井中起吊负载的钢链悬挂齿轮.安全性要求和试验66.DIN 45635-23 :2003机器噪声测量.空气噪声发射包络面法.第23部分:齿轮传动67.DIN 51509-1 :1976齿轮润滑剂的选择.齿轮润滑油68.DIN 51509-2 :1988润滑剂.齿轮传动用润滑剂的选择.第2部分:半流体润滑剂69.DIN 58400 :1984精密机械用渐开线圆柱齿轮基本齿形70.DIN 58405 Bb.1 :1972精密加工用正齿轮传动装置.计算表71.DIN 58405-1 :1972精密机械用正齿轮传动装置.第1部分:适用范围、定义、主要设计数据、分类72.DIN 58405-2 :1972精密机械用正齿轮传动装置.第2部分:传动装置配合选择、公差、容差73.DIN 58405-3 :1972精密加工用正齿轮传动装置.图样上的标注.计算示例74.DIN 58405-4 :1972精密机械用正齿轮传动装置.第4部分:表格75.DIN 58411 :1987模数0.1至1mm的圆柱形精密正齿轮加工用滚铣刀76.DIN 58412 :1987精密机构用的齿轮工具的基本齿条齿形.符合德国标准(DIN)58400和(DIN)867的渐开线齿轮77.DIN 58413 :1987精密加工装置的齿轮滚刀的公差78.DIN 58420 :1981检验精密机械的正齿轮用的标准齿轮.齿轮毛坯及啮合79.DIN 58425-1 :1980精密机械的圆齿面齿轮.第1部分:综述、符号、术语80.DIN 58425-2 :1980精密机械的圆齿面齿轮.第2部分:齿形81.DIN 58425-3 :1980精密机械的圆齿面齿轮.第3部分:机轮和传动装置的计算与设计82.DIN 58425-4 :1980精密机械的圆齿面齿轮.第4部分:传动轮和小齿轮的公差和允许偏差83.DIN 58425-5 :1980精密机械的圆齿面齿轮.第5部分:齿轮刀具的齿廓84.DIN 58425-6 :1980精密机械的圆齿面齿轮.第6部分:图样指示85.DIN 58425-7 :1980精密机械的圆齿面齿轮.第7部分:图表86.DIN 68856-8 :2004家具用五金件.术语和定义.第8部分: 推拉门齿轮87.DIN 69001-31 :1981机床.多轴头.A型传动小齿轮88.DIN 69001-43 :1981机床.多轴头.A和B型小齿轮套89.DIN 69001-52 :1981机床.多轴头.A型齿轮90.DIN 73011 :1983汽车.轿车变速齿轮箱的换档设置91.DIN 75532-1 :1976旋转运动的传动装置.第1部分:连接齿轮、中间齿轮、挠性驱动轴与装置的连接方式92.DIN 87349 :1976人工操作用带传输管道系统的遥控传动装置.伞齿轮传动装置93.DIN 87350 :1976用手操作的带传输管的遥控装置.可快速旋转的冠形齿轮装置94.DIN EN ISO 4263-4 :2006石油和相关产品.防腐蚀矿物油和液体老化性的测定.TOST试验.第4部分:工业齿轮油的程序(ISO 4263-4:2006)95.DIN EN ISO 13691 :2003石油和天然气工业.高速专用齿轮机构96.DIN EN ISO 13929 :2001小型船舶.操舵装置.齿轮链接系统97.DIN ISO 2203 :1976技术制图.齿轮的传统表示法98.DIN ISO 3952-2 :1995运动学简易表示法.第2部分:摩檫机构、齿轮机构和凸轮机构表示法;等同采用ISO 3952-2:1981 , DINISO3952-299.DIN ISO 8123 :1997道路车辆.起动发动机径节小齿轮100.DIN ISO 9457-1 :1997道路车辆.米制起动器电动机小齿轮.第1部分:普通小齿轮101.DIN ISO 9457-2 :1997道路车辆.米制起动器电动机小齿轮.第2部分:20度压力角小齿轮102.DIN ISO 14635-1 :2006-05齿轮.FZG试验规程.第1部分:有关齿轮咬接油的载重量的FZG试验方法A/8.。

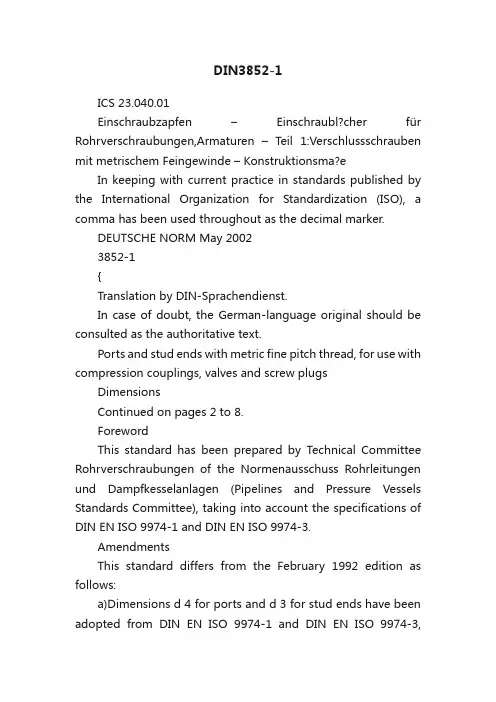

DIN3852-1ICS 23.040.01Einschraubzapfen –Einschraubl?cher für Rohrverschraubungen,Armaturen –Teil 1:Verschlussschrauben mit metrischem Feingewinde – Konstruktionsma?eIn keeping with current practice in standards published by the International Organization for Standardization (ISO), a comma has been used throughout as the decimal marker.DEUTSCHE NORM May 20023852-1{Translation by DIN-Sprachendienst.In case of doubt, the German-language original should be consulted as the authoritative text.Ports and stud ends with metric fine pitch thread, for use with compression couplings, valves and screw plugsDimensionsContinued on pages 2 to 8.ForewordThis standard has been prepared by Technical Committee Rohrverschraubungen of the Normenausschuss Rohrleitungen und Dampfkesselanlagen (Pipelines and Pressure Vessels Standards Committee), taking into account the specifications of DIN EN ISO 9974-1 and DIN EN ISO 9974-3.AmendmentsThis standard differs from the February 1992 edition as follows:a)Dimensions d 4 for ports and d 3 for stud ends have been adopted from DIN EN ISO 9974-1 and DIN EN ISO 9974-3,respectively.b)Type E stud ends are no longer specified.c)Tolerances on d 3 and r have been specified (cf. table1).d)The standard has been editorially revised.Previous editionsDIN KrG 403: 1931-12; DIN 7602: 1935-10, 1947-05; DIN 3852-1: 1953x-08, 1964-10, 1966-05, 1978-09,1992-02.All dimensions are in millimetres.1ScopeThis standard specifies the dimensions and designation for ports and stud ends with metric fine pitch thread for use with compression couplings, valves and screw plugs.NOTE:Ports and stud ends conforming to this standard should not be used for new designs in fluid power applications.This standard, together with DIN EN ISO 9974-1and DIN EN ISO 9974-3,September 2000 editions,supersedesFebruary 1992 edition.+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y rPage 2DIN 3852-1:2002-052Normative referencesThis standard incorporates, by dated or undated reference, provisions from other publications. These norma-tive references are cited at the appropriate places in the text, and the titles of the publications are listed below.For dated references, subsequent amendments to or revisions of any of these publications apply to this standard only when incorporated in it by amendment or revision. For undated references, the latest edition of the publication referred to applies.DIN 13-5General purpose ISO metric screw threads – Nominal sizes for 1mm and1,25mm fine pitch threads with diameters from 7,5mm to 200mm DIN 13-6General purpose ISO metric screw threads –Nominal sizes for 1,5mm fine pitch threads with diameters from 12mm to 300mmDIN 13-7ISO metric screw threads – Nominal sizes for 2mm fine pitch threads with diameters from 17mm to 300mm DIN 13-14ISO metric screw threads – Tolerance system for threads 1mm in diameter and larger DIN 158-1Metric taper external and mating parallel internal screw threads – Dimensions, tolerances and inspectionDIN EN ISO 9974-1Connections for general use and fluid power –Ports and stud ends with ISO 261 threads with elastomeric or metal-to-metal sealing – Part 1: Threaded ports (ISO 9974-1:1996)DIN EN ISO 9974-3Connections for general use and fluid power – Ports and stud ends with ISO 261 threads with elastomeric or metal-to-metal sealing – Part 3: Stud ends with metal-to-metal seal-ing (type B) (ISO 9974-3:1996)3Dimensions and designation3.1Stud ends3.1.1TypesType A , with sealing by washerType B , with sealing by compression against faceof body1)Thread chamfered to minor diameter.Type C , with sealing in tapered threadFigure 1:Stud end dimensions (notation)Detail X 1)Detail Y 1)toto+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y rPage 3DIN 3852-1:2002-05T a b l e 1:S t u d e n d d i m e n s i o n sA 1)G r o o v e d i m e n s i o n s S t a n d a r d S h o r t e a d s i z e f o rt y p e C s t u d e n d s (d 2)S m a l l L a r g eS t a n d a r d S h o r t d e s i g n (i 1)W i t h s t a n d a r d p o r t s o n l y W i t h s t a n d a r d p o r t s a n d p o r t s w i t h s m a l l d 4v a l u eW i t h s t a n d a r d p o r t s o n l y W i t h s t a n d a r d p o r t s a n d p o r t s w i t h s m a l l d 4v a l u e i n c o m p r e s s i o n c o u p l i n g s a n d v a l v e s i n s c r e w p l u g s(c o n t i n u e d )M i n .1)M a x .4)4)4)4)4)4)4)4)d e s i g n (i 2)2)W i t h s t a n d a r d p o r t s o n l y W i t h s t a n d a r d p o r t s a n d p o r t s w i t h s m a l l d 4v a l u e S t a n d a r d S h o r t3)3)3)M i n .3)3)3)3)+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y rPage 4DIN 3852-1:2002-05T h r e a d s i z e s a n d v a l u e s f o r t y p e B s t u d e n d s m a r k e d ° a r e i d e n t i c a l w i t h t h o s e s p e c i f i e d i n D I N E N I S O 9974-3.e s e a l i n g i s b y c o m p r e s s i o n a g a i n s t t h ef a c e , d 3 s h a l l p r e f e r a b l y b e s m a l l .C s t u d e n d s w i t h i 2 o f t h e s h o r t d e s i g n s h a l l b e p r o v i d e d w i t h a t a p e r s c r e w t h r e a d w i t h a u s e f u l t h r e a d o f s h o r t l e n g t h a s s p e c i f i e d i nD I N 158-1.e a u t o m o t i v e i n d u s t r y , t h r e a d s i ze s M 20 é 1,5 k e g t o M 26 é 1,5 k e g m a y b e u s e d w i t h i2 e q u a l t o 12 m m f o r t h e s t a n d a r d d e s i g n , o r e q u a l t o 10 m m f o r t h e d e s i g n , i n a c c o r d a n c e w i t h D I N 158-1.o n l y t o b e u s e d f o r L L t y p e c o u p l i n g s .T a b l e 1 (c o n c l u d e d )A 1)G r o o v e d i m e n s i o n s S t a n d a r d S h o r t r e a d s i z e f o rt y p e C s t u d e n d s (d 2)S m a l lL a r g eS t a n d a r d S h o r t d e s i g n (i 1)W i t h s t a n d a r d p o r t s o n l y W i t h s t a n d a r d p o r t s a n d p o r t s w i t h s m a l l d 4v a l u eW i t h s t a n d a r d p o r t s o n l y W i t h s t a n d a r d p o r t s a n d p o r t s w i t h s m a l l d 4v a l u e i n c o m p r e s s i o n c o u p l i n g s a n d v a l v e s i n s c r e w p l u g s M i n .1)M a x .4)4)4)4)4)4)d e s i g n (i 2)2)W i t h s t a n d a r d p o r t s o n l y W i t h s t a n d a r d p o r t s a n d p o r t s w i t h s m a l l d 4v a l u e S t a n d a r d S h o r tM i n .+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y rPage 5DIN 3852-1:2002-053.1.2Sc rew threadsTypes A and B stud ends shall be provided with a metric fine pitch thread as in DIN 13-5 to DIN 13-7, and type C stud ends with a metric taper thread as in DIN 158-1.3.2PortsTypes X and Y ports are intended for use with types A and B stud ends.3.2.1TypesType X , with run-outType Z ports are intended for use with type C stud ends. Thread countersunk to dimension d 1.Type Z , with run-outFigure 2:Port dimensions (notation)Type Y , with grooveDetail Z+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y rPage 6DIN 3852-1:2002-05T a b l e 2:P o r t d i m e n s i o n st y p e s X a n d Y p o r t s S t a n -d a r dS h o r t T h r e a d s i z e (d 1) f o rt y p e Z p o r t sf o r s t a n -d a r d a n d s h o r t s t u d e n d s f o r s h o r t s t u d e n d s o n l y (c o n t i n u e d )M a x .d e s i g n b 1M i n .S t a n -d a r d S h o r t f o r s t a n -d a r d a n d s h o r t s t u d e n d sf o r s h o r t s t u d e n d s o n l y d e s ig n b 2M i n .S t a n -d a r d Sh o r t f o r s t a n -d a r d a n d s h o r t s t u d e n d s f o r sh o r t s t u d e n d s o n l y d e si g n t 1M i n .S m a l l L a r g e L i m .d e v .4)4)4)d e s i g n4)4)4)4)5)5)5)5)5)5)5)5)G r o o v e d i m e n s i o n s S t a n -d a r d S h o r t S t a n -d a r d S h o r t f o r s t a n -d a r d a n d s h o r t s t u d e n d s f o r s h o r t s t u d e n d s o n l y d e s i g n t 2M i n .3)S t a n -d a r dS h o r t f o r s t a n -d a r d a n d s h o r t s t u d e n d sf o r s h o r t s t u d e n d s o n l yd e s i g n t 3M i n .4)4)4)4)4)4)4)M i n .d 41)2)d 7+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y rPage 7DIN 3852-1:2002-05T a b l e 2 (c o n c l u d e d )y p e s X a n d Y p o r t s S t a n -d a r dS h o r t T h r e a d s i z e (d 1) f o rt y p e Z p o r t sf o r s t a n -d a r d a n d s h o r t s t u d e n d s f o r s h o r t s t u d e n d s o n l y M a x .d e s ig n b 1M i n .S t a n -d a r d S h o r t f o r s t a n -d a r d a n d s h o r t s t u d e n d s f o r s h o r t s t u d e n d s o n l y d e s i g n b 2M i n .S t a n -d a r d S h o r t f o r s t a n -d a r d a n d s h o r t s t u d e n d s f o r s h o r t s t u d e n d s o n l yd e s i g n t 1M i n .S m a l l L a r g e L i m .d e v .d e s i g n5)5)5)G r o o v e d i m e n s i o n s S t a n -d a r d S h o r t S ta n -d a r d f o r s t a n -d a r d a n d s h o r t s t u d e n d s d e s i g n t 2M i n .3)5)5)5)N O T E :T h r e a d s i z e s a n d v a l u e s f o r t y p e X p o r t s m a r k e d ° a r e i d e n t i c a l w i t h t h o s e s p e c i f i e d i n D I N E N I S O 9974-1.)W h e r e s e a l i n g i s b y c o m p r e s s i o n a g a i n s t t h e f a c e , d 4 s h a l l p r e f e r a b l y b e s m a l l .)T h e c o u n t e r b o r e (d 4) m a y b e d i s p e n s e d w i t h w h e r e n o w a s h e r i s u s e d a n d w h e r e t h e c o n t a c t f a c e i s f l a t a n d n o r m a l t o t h e t h r e a d a x i s .)t 2 = b 1 + f 2.)I n t h e a u t o m o t i v e i n d u s t r y , t h r e a d s i z e s M 20 é 1,5 4H 5H t o M 26 é 1,5 4H 5H m a y b e u s e d w i t h t h e f o l l o w i n g v a l u e s f o r b 2 o r t 3, i n a c c o r d a n c e w i t h D I N 158-1:b 2 (s t a n d a r d d e s i g n ) = 8,5 m m w h e r e i 2 = 12 m m (s t a n d a r d d e s i g n );b 2 (s h o r t d e s i g n ) = 7,5 m m w h e r e i 2 = 10 m m (s h o r t d e s i g n );t 3 (s t a n d a r d d e s i g n ) = 13,5 m m w h e r e i 2 = 12 m m (s t a n d a r d d e s i g n );t 3 (s h o r t d e s i g n ) = 10 m m w h e r e i 2 = 10 m m (s h o r t d e s i g n ).)S i z e o n l y t o b e u s e d f o r L L t y p e c o u p l i n g s .S h o r t f o r s h o r t s t u d e n d s o n l y S t a n -d a r dS h o r t f o r s t a n -d a r d a n d s h o r t s t u d e n d sf o r s h o r t s t u d e n d s o n l yd e s i g n t 3M i n .M i n .d 41)2)d 7+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y rPage 8DIN 3852-1:2002-053.2.2Sc rew threadsTypes X and Y ports shall be provided with a metric fine pitch thread as in DIN 13-5 to DIN 13-7, and type Z ports with a metric parallel thread as in DIN 158-1 (the latter being designated in accordance with DIN 13-14).4DesignationThe designation of stud ends and ports conforming to this standard shall include the following items, given in the order below:a)name (‘stud end’ or ‘port’);b)DIN number (‘DIN 3852’);c)symbol denoting type (cf. figures 1 and 2);d)symbol ‘K’ to denote the short design (no symbol being necessary in the case of standard designs);e)symbol ‘B’ to denote large design of shoulder or counterbore (no symbol being necessary in the case of small designs);f)symbol denoting thread size (e.g. ‘M20é1,5’ for that designated M20é1,5, or ‘M27é2’ for that designated M27é2).Designation of a type A stud end (A) of standard design, with small shoulder and with a thread of size M20é1,5: Stud end DIN 3852 –A M20é1,5Designation of a type X port (X) of standard design, withsmall counterbore and with a thread of size M24é1,5: Port DIN 3852 –X M24é1,5Designation of a type Z port (Z) of short design (K), with a thread of size M27é2 4H5H:Port DIN 3852 –Z K M27é2Annex AComparison of stud end designations specified in DIN 3852 and DIN EN ISO 9974-3 (example)Stud end DIN 3852 B M18é1,5Designation as in DIN 3852-1Designation as in DIN EN ISO 9974-3Stud end ISO 9974-3 –M18é1,5 L Stud end ISO 9974-3 –M18é1,5 S+ S h o p 28.11.2012 853285-1, S T E Y R M O T O R S G m b H , I m S t a d t g u t B 1,4407-S t e y r。
