Q系列模数转换模块(Q64AD、Q68ADV、Q68ADI)写入步骤

可编程控制器•安全注意事项• 使用设备前请阅读本说明使用本产品前请仔细阅读本手册及本手册提到的相关资料注意正确操作产品时的安全本手册中给出的说明均是关于本产品的关于PLC系统的安全说明请阅读CPU模块的用户手册在本手册中安全守则的等级分为危险和小心注意根据情况不同!小心这一级也能引发严重后果因此一定要遵守以上两级对人员安全非常重要的注意事项请把本手册放在一个安全的地方以便需要时就能够取阅一定要把它发送给最终使用者 [设计注意事项]!危险另外也不要把禁用信号当作输出• 不要把数据写入智能功能模块缓冲存储器的系统区信号从PLC CPU发送给智能功能模块把数据写入系统区或输出禁用信号可能导致PLC系统故障小心• 不要将控制线或通讯电缆捆扎到主回路或电源线上安装时也不要使它们靠得太近安装时它们应彼此间隔100mm3.9 in.或更远不这样做可能会产生噪声引起错误运行A - 1 A - 1[安装注意事项]小心• 在符合所用CPU模块的用户手册中规定的一般操作环境规格下使用PLC 如果在不符合本手册中规定的一般操作环境规格下使用PLC可能会引起电击火灾故障并会损坏模块或使模块性能变差• 安装模块时按住模块下部的安装杆将模块的锁紧扣插进基本单元安装孔中扣牢如果模块安装得不正确可能导致故障失效或使模块松动跌落下来尤其用在可能一直振动的环境中时要用螺钉紧固模块• 一定要在规定扭矩范围内紧固螺钉如果没有拧紧可能导致模块跌落短路或故障如果拧得过紧可能由于损坏螺钉或模块而导致跌落短路或故障• 当安装或卸下模块时一定要切断外部电源的所有相不这样做可能导致损坏模块使用QnPHCPU的系统能够让你在线更换模块注意可以在线更换的模块是有限制的并且每个模块都有预先确定的更换步骤关于详情请参考本手册中在线模块更换一章• 不要直接触摸模块的导电区或电器部件这样做可能导致模块故障或失效[接线注意事项]小心• 必须把PLC的FG端子接地有电击或故障的危险• 在接线后接通电源操作模块之前必须将端子盒盖安装在产品上如果不盖上端子盖就有电击的危险• 一定在规定的扭矩范围内紧固端子螺钉如果螺钉松动可能导致模块短路或故障如果螺钉拧得过紧可能损坏螺钉或模块导致短路或故障• 小心不要让异物如锯末或接线头进入模块异物进入模块可能导致火灾失效或故障• 为了防止接线时异物如线头进入模块内部在模块上部粘有一层防护膜接线过程中不要取下该防护膜但是一定要在操作系统之前取下防护膜以利操作期间产生的热量散发A - 2 A - 2[起动和维护注意事项] • 不要拆开或改造模块这样做可能导致失效故障人身伤害或火灾• 当安装或卸下模块时一定要切断外部电源的所有相不这样做可能导致模块失效或故障使用QnPHCPU的系统能够让你在线更换模块注意可以在线更换的模块是有限制的并且每个模块都有预先确定的更换步骤关于详情请参考本手册中在线模块更换一章• 通电时不要触摸连接器这样做可能导致故障• 在清洁或重新紧固端子螺钉和模块安装螺钉之前必须先切断外部电源的所有相不这样做可能导致模块失效或故障如果螺钉松动可能导致模块跌落短路或故障如果螺钉拧得过紧可能损坏螺钉和/或模块并导致模块跌落故障或故障小心 [报废处理注意事项]• 报废时将本产品当作工业废料处理小心A - 3 A - 3修订版手册编号在封底的左下角印刷日期2002年7月手册编号 SH NA 080325C-A 修订版第一次印刷本手册未被授予工业知识产权或其他任何种类的权利亦未被授予任何专利许可证使用本手册中的内容造成的工业知识产权问题不承担责任1999三菱电机株式会社三菱电机株式会社对A - 4 A - 4导言感谢您购买MELSEC-Q系列PLC 使用设备前请认真阅读本手册以对您购买的Q 系列PLC的功能和性能有清晰的认识从而确保正确地使用请把本手册的拷贝件发给最终使用者目录安全注意事项......................................................................................................................................... .........A- 1 修订 ........................................................................................................................................ ......................A- 4 符合EMC指令和低电压指令.........................................................................................................................A- 8 关于通用术语和缩写......................................................................................................................................A - 8 产品结构......................................................................................................................................... ................A- 9 1 概述 1- 1至1- 21.1 特性......................................................................................................................................... .................1- 11.2 功能版本B和更新版本中新增的功能.....................................................................................................1- 2 2 系统配置 2- 1至2- 42.1 适用系统......................................................................................................................................... .........2- 12.2 如何检查功能版本和软件版本................................................................................................................2- 3 3 规格 3- 1至3-263.1 性能规格......................................................................................................................................... .........3- 13.1.1 性能规格列表....................................................................................................................................3- 13.1.2 I/O转换特点.....................................................................................................................................3- 23.1.3 精度......................................................................................................................................... .............3- 93.2 功能列表......................................................................................................................................... .........3-103.2.1 模/数转换方法...................................................................................................................................3-103.2.2 最大值和最小值保持功能.................................................................................................................3-123.3 PLC CPU的I/O信号..............................................................................................................................3-12 3.3.1 I/O信号的列表..................................................................................................................................3-12 3.3.2 I/O信号的详情..................................................................................................................................3-13 3.4 缓冲存储器......................................................................................................................................... .....3-173.4.1 缓冲存储器分配Q64AD...........................................................................................................3-173.4.2 缓冲存储器分配Q68ADV.........................................................................................................3-183.4.3 缓冲存储器分配Q68ADI..........................................................................................................3-193.4.4 模/数转换允许/禁止设置缓冲存储器地址0Un\G0..............................................................3-20 3.4.5 CH平均时间/平均次数缓冲存储器地址1至8Un\G1至Un\G8...............................................................................3-203.4.6 平均处理设置缓冲存储器地址9Un\G9................................................................................3-21 3.4.7 模/数转换完成标志缓冲存储器地址10Un\G10....................................................................3-223.4.8 数字输出值缓冲存储器地址11至18Un\G11至Un\G18...................................................3-223.4.9 写数据出错代码缓冲存储器地址19Un\G19.........................................................................3-233.4.10 设置范围缓冲存储器地址20和 21Un\G20 和Un\G21.....................................................3-23 3.4.11 偏置/增益设置模式缓冲存储器地址22和23Un\G22和Un\G23......................................3-24A - 5 A - 53.4.12 最大值和最小值存储区缓冲存储器地址30至45Un\G30至Un\G45.....................................................................3-243.4.13 模式切换设置缓冲存储器地址158159Un\G158Un\G159.........................................3-253.4.14 保存的数据类型设置缓冲存储器地址200Un\G200 仅Q64AD................................3-253.4.15 工厂设置和用户范围设置偏置/增益值缓冲存储器地址202至233Un\G202至Un\G233............................................................3-26 4操作之前的设置和步骤 4- 1至4-134.1 操作注意事项......................................................................................................................................... ..4- 14.2 操作之前的设置和步骤............................................................................................................................4- 2 4.3 部分标识命名......................................................................................................................................... ..4- 34.4 接线......................................................................................................................................... .................4- 54.4.1 接线注意事项....................................................................................................................................4- 54.4.2 外部接线......................................................................................................................................... ..4- 64.5 智能功能模块的开关设置........................................................................................................................4- 84.6 偏置/增益设置......................................................................................................................................... .4-10 5 实用程序包GX Configurator-AD 5- 1至5-185.1 实用程序包功能 (5)- 15.2 安装和卸载实用程序包............................................................................................................................5- 2 5.2.1 用户注意事项....................................................................................................................................5- 25.2.2 操作环境......................................................................................................................................... ..5- 45.3 实用程序包操作的解释............................................................................................................................5- 5 5.3.1 如何进行公用实用程序包操作.........................................................................................................5- 55.3.2 操作概述......................................................................................................................................... ..5- 85.3.3 起动智能功能模块实用程序.............................................................................................................5-105.4 初始化设置......................................................................................................................................... .....5-125.5 自动刷新设置......................................................................................................................................... ..5-135.6 监视/测试......................................................................................................................................... ........5-155.6.1 监视/测试屏幕...................................................................................................................................5-155.6.2 偏置/增益设置操作...........................................................................................................................5-18 6 编程 6- 1至6- 56.1 使用实用程序包的编程例子....................................................................................................................6- 26.1.1 操作实用程序包................................................................................................................................6- 2 6.1.2 编程例子......................................................................................................................................... ..6- 36.2 不使用实用程序包的编程例子................................................................................................................6- 4 7 在线模块更换 7- 1至7-307.1 在线模块更换条件..................................................................................................................................7 - 1 7.2 在线模块更换操作..................................................................................................................................7 - 2 7.3 在线模块更换步骤..................................................................................................................................7 - 3 7.3.1 当使用工厂设置并用GX Configurator-AD进行初始化设置时......................................................7 - 37.3.2 使用工厂设置并用顺控程序进行初始化设置..................................................................................7 - 8A - 6 A - 67.3.3 当使用用户范围设置并用GX Configurator-AD进行初始化设置时可用其它系统.................7 -127.3.4 当使用用户范围设置并用GX Configurator-AD 进行初始化设置时不可用其它系统.............7 -167.3.5 当使用用户范围设置并用顺控程序进行初始化设置时可用其它系统.....................................7 -217.3.6 当使用用户范围设置并用顺控程序进行初始化设置时不可用其它系统.................................7 -257.4 范围参考表......................................................................................................................................... ....7 -297.5 在线模块更换的注意事项.......................................................................................................................7 -30 8 故障排除 8- 1至8- 58.1 出错代码列表......................................................................................................................................... ..8- 18.2 故障排除......................................................................................................................................... .........8- 28.2.1 当RUNLED闪烁或熄灭时........................................................................................................8- 28.2.2 当ERRORLED亮或闪烁时.......................................................................................................8- 28.2.3 当不能读数字输出值时.....................................................................................................................8- 38.2.4 使用GX Developer系统监视器检查模/数转换模块状态................................................................8- 4 附录附录- 1至附录-16 附录 1 模/数转换模块的功能升级............................................................................................................附录- 1 附录 1.1 模/数转换模块的功能比较.....................................................................................................附录- 1 附录 1.2 模/数转换模块功能和GX Configurator-AD软件版本的组合................................................附录- 2 附录 1.3 用功能版本B或更新版本的其中一个更换功能版本A模块的注意事项..............................附录- 2 附录 2 专用指令列表.................................................................................................................................附录- 3 附录 2.1 OFFGAN............................................................................................................................. ....附录- 4 附录 2.2 OGLOAD............................................................................................................................ .....附录- 6 附录 2.3 OGSTOR............................................................................................................................. ....附录-10 附录 3 外形尺寸图....................................................................................................................................附录-15 索引索引- 1至索引- 2A - 7 A - 7符合EMC指令和低电压指令关于把三菱产品PLC安装在你的产品中时使PLC符合EMC指令和低电压指令的详情请参见要使用的PLC CPU 用户手册硬件篇的第3章EMC指令和低电压指令凡是符合EMC指令和低电压指令的PLC在其主体的额定值铭牌上均印刷有CE 标识如果该产品符合EMC指令和电压指令就不再需要单独进行这些步骤了关于通用术语和缩写除非另外规定缩写/通用术语模/数转换模块 Q68ADI否则本手册使用下列通用术语和缩写缩写/通用术语的说明 Q68ADV的通用术语个人计算机PC/AT® 或带DOS/V的兼容机产品型号SWnD5C-GPPW-E SWnD5C-GPPW-EA SWnD5C-GPPW-EV和SWnD5C-GPPW-EVA的通用产品名称 GX Developer型号名称中的n是大于等于4的数字模/数转换模块设置和监视工具GX Configurator-AD SW0D5C-QADU-E的通用术GX Configurator-AD 语Q00JCPUQ00CPUQ01CPUQ02CPUQ02HCPUQ06HCPUQ12HCPUQCPU Q模式Q25HCPU的通用术语Q12PHCPU和Q25PHCPU的通用术语 QnPHCPU个人计算机个人计算机的通用术语模拟输入范围0至10V0至5V1至5V-10至10V0至20mA和4至20mA的工厂设置总称A - 8 A - 8产品结构下表中给出了本产品的产品结构型号代码Q64ADQ68ADVQ68ADISW0D5C-QADU-ESW0D5C-QADU-EA型号Q64AD模/数转换模块型号Q68ADV模/数转换模块型号Q68ADI模/数转换模块 GX Configurator-AD版本1 GX Configurator-AD版本1 1次许可产品多次许可产品 CD-ROM CD-ROM 产品名称数量 1 1 1 1 1A - 9 A - 91 概述1 概述1.1 特性1 - 1 1 - 1 MELSEC-Q 本用户手册描述了与MELSEC-Q系列CPU组合使用的Q64AD模/数转换模块以下称为Q64ADQ68ADV模/数转换模块以下称为Q68ADV和Q68ADI模/数转换模块以下称为Q68ADI的规格操作和编程方法在该手册中Q64ADQ68ADV和Q68ADI统称为模/数转换模块 1按照应用选择模块的型号• Q64AD ........... 4个通道每个通道都可以选择电压输入或电流输入•Q68ADV ........ 8个通道全部是电压输入• Q68ADI .......... 8个通道全部是电流输入2高速转换在80 µ s/通道的高速下进行转换另外可以使用全部通道的转换时间+ 160 s的处理时间执行温度漂移补偿功能 3高精度转换过程的精度是± 0.1%当环境温度是25 ± 5 °C时 4切换分辨率模式分辨率模式可以按照应用来更改并且可以选择数字值分辨率设置1/40001/12000或1/16000 5更改输入范围通过GX Developer可以很容易地设置输入范围 1 1输入范围参考偏置/增益设置的类型最常用的范围设置成默认值但是用户也可以设置偏置/增益 6便于使用实用程序包设置单独出售实用程序包GX Configurator-AD 实用程序包不是必需项目然而它可以用在屏幕上设置初始化设置和自动刷新设置缩短顺控程序并检查设置和运行状态 1 1 概述MELSEC-Q1.2 功能版本B和更新版本中新增的功能1功能版本B中新增的功能项目多PLC系统兼容性分辨率模式高分辨率模式状态标志X8最大值 /最小值复位完成标志XD1参考章节第2.1节第3.2节下面列出了功能版本B模/数转换模块中新增的功能功能概述与多PLC系统兼容分辨率模式可以按照应用来切换并且可以选择数字值分辨率设置1/40001/12000或1/16000当处于高分辨率模式时该标志变为ON当缓冲存储器地址30至45中存储的最大值和最小值由最大值/最小值复位请求YD复位时该标志变为ON第3.3节第3.3节2功能版本C中新增的功能项目在线模块更换下面列出了功能版本C模/数转换模块中新增的功能功能概述你可以在不停止系统情况下更改模块使用模式切换设置缓冲存储器地址158159Un\G158Un\G159和运行条件设置请求Y9不用复位PLC CPU就可以在不需要复位PLC CPU的模正常模式和偏置/增益设置模式之间切换模块式切换使用专用指令G.OFFGAN不用复位PLC CPU就可以在正常模式和偏置/增益设置模式之间切换模块参考章节第7章第3.4.13节附录2.1要点1关于功能版本的功能比较参见附录1.1 2关于检查功能版本的方法参见第2.2节1 - 2 1 - 22 系统配置MELSEC-Q2 系统配置2.1 适用系统本节描述模/数转换模块的系统配置21适用模块和可以安装的模块数目以下是可以安装模/数转换模块的CPU 模块和网络模块用于远程I/O站以及可以安装的模块数目适用模块Q00JCPU Q00CPU Q01CPU Q02CPU Q02HCPU Q06HCPU Q12HCPU Q25HCPU Q12PHCPU Q25PHCPU QJ72LP25-25 QJ72BR15 QJ72LP25G QJ71LP25GE最大 641网络模块可以安装的模块数目最大 16备注1最大 24CPU 模块最大 64只可以安装在Q模式中1最大 64MELSECNET/H远程I/O站21 参见所使用的CPU模块的用户手册功能解释编程基础篇2 参见Q系列MELSECNET/H 网络系统参考手册远程I/O网络2可以安装转换模块的基板单元3模/数转换模块可以安装在基板单元的任意I/O插槽中然而根据与安装的其它模块的组合以及使用的模块数等情况可能发生电功率不足现象因此安装模块时一定要考虑电源功率3 对CPU 模块和网络模块用于远程I/O站中的I/O点数范围有限制3与多PLC系统的兼容性如果要在多PLC 系统中使用模/数转换模块则首先要阅读QCPUQ模式用户手册功能解释编程基础篇a兼容模/数转换模块如果在多PLC 系统中使用模块则使用功能版本B或更高版本的模/数转换模块 b 智能功能模块参数只能对模/数转换模块的控制PLC进行智能功能模块参数的PLC写2 - 1 2 - 12 系统配置MELSEC-Q4与在线模块更换的兼容性为了进行在线模块更换应使用功能版本C或更新版本的模块要点功能版本C的产品包括功能版本A和B的功能5支持的软件包2使用模/数转换模块和软件包的系统之间的对应关系如下所示当使用模/数转换模块时需要GX Developer2 - 2 2 - 22 系统配置MELSEC-Q2.2 如何检查功能版本和软件版本2 -3 2 - 3 本节说明如何检查模/数转换模块的功能版本和GX Configurator-AD软件版本 1 如何检查模/数转换模块的版本 a使用模块侧面上额定值铭牌的系列栏检查版本b使用GX Developer检查版本参见本手册的第8.2.4节 2如何检查GX Configurator-AD软件版本在GX Developer的产品信息屏幕上可以检查GX Configurator-AD软件版本 [起动步骤] GX Developer 帮助软件版本在GX Developer 版本7 情况下2 系统配置MELSEC-Q备注下面所示的是已经从SW0D5C-QADU-E 50F升级产品变为GX Configurator-AD 的版本指示先前的产品升级和更新的版本SW0D5C-QADU-E 50F GX Configurator-AD 版本1.10L2 - 4 2 - 43 规格MELSEC-Q3 规格3.1 性能规格 3.1.1 性能规格列表表3.1表示模/数转换模块的性能规格表3.1 性能规格33 - 1 3 - 13 规格MELSEC-Q3备注参见用于模/数转换模块通用规格的CPU模块的用户手册3.1.2 I/O转换特点I/O转换特点表示当从PLC外部发来的模拟信号电压或电流输入转换成数字值时把偏置值和增益值连成直线所形成的角度偏置值偏置值表示使数字输出值变为0的模拟输入值电压或电流增益值增益值表示使数字输出值变为以下数值的模拟输入值电压或电流4000 正常分辨率模式中12000 当在高分辨率模式中选择0至5 V1至5 V4至20 mA0至20 mA 或用户范围设置时16000 当在高分辨率模式中选择 -10至10 V或0至10 V时3 - 2 3 - 23 规格MELSEC-Q1电压输入特性a正常分辨率模式中的电压输入特性图3.1是表示正常分辨率模式中电压输入特性的图图3.1 正常分辨率模式中的电压输入特性3 - 3 3 - 33 规格MELSEC-Qb高分辨率模式中的电压输入特性图3.2是表示高分辨率模式中电压输入特性图图3.2 高分辨率模式中的电压输入特性3 -4 3 - 43 规格MELSEC-Q要点1把各个输入范围设置在模拟输入范围和数字输出范围之内如果超过这些范围则最大分辨率和精度不会在性能规格之内不要使用图3.1和3.2中所示的虚线区2不要输入大于± 15 V的模拟输入电压否则输入元件可能会损坏 3把用户设置范围的偏置/增益值1设置在满足下列条件的范围内 { 增益值–偏置值 } > A <A的值>正常分辨率模式1.5 V高分辨率模式4.0 V4当输入超过数字输出值2范围的模拟值时数字输出值将固定在最大值或最小值模拟输入范围设置1至5 V 0至5 V –10至10 V 0至10 V 用户范围设置正常分辨率模式最小值最大值高分辨率模式最小值最大值4095 16383–4096 3 - 5 3 - 53 规格MELSEC-Q2电流输入特点a在正常分辨率模式中的电流输入特性图3.3是表示在正常分辨率模式中的电流输入特性图图3.3正常分辨率模式中的电流输入特性3 - 6 3 - 63 规格MELSEC-Qb高分辨率模式中的电流输入特性图3.4是表示高分辨率模式中的电流输入特性图图3.4高分辨率模式中的电流输入特性3 - 7 3 - 7。

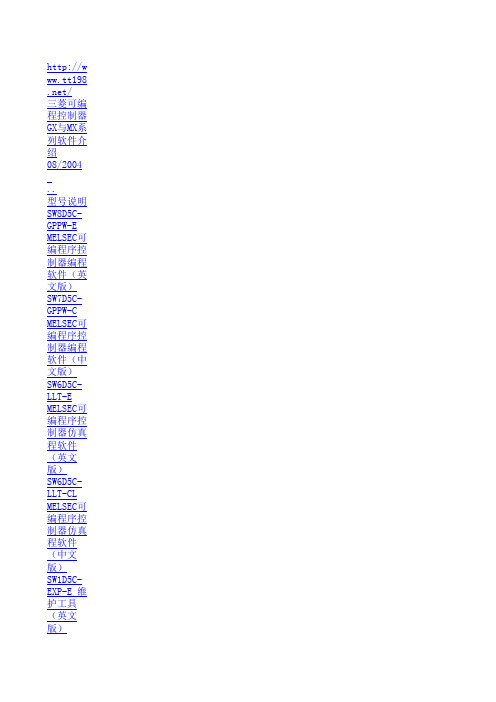

ww.tt198 .net/三菱可编程控制器GX与MX系列软件介绍08/2004 ..型号说明SW8D5C-GPPW-E MELSEC可编程序控制器编程软件（英文版）SW7D5C-GPPW-C MELSEC可编程序控制器编程软件（中文版）SW6D5C-LLT-E MELSEC可编程序控制器仿真程软件（英文版）SW6D5C-LLT-CL MELSEC可编程序控制器仿真程软件（中文版）SW1D5C-EXP-E 维护工具（英文版）RAS-E 远程访问工具（英文版）CCSW0D5C-J61P-E MELSEC-A 专用：CC-LINK 单元的设定·监控工具（英文版）ADSW0D5C-QADU-E MELSEC-Q 专用：A/D转换单元的设定·监控工具（英文版）DASW0D5C-QDAU-E MELSEC-Q 专用：D/A转换单元的设定·监控工具（英文版）SCSW2D5C-QSCU-E MELSEC-Q 专用：串行通信单元的设定·监控工具（英文版）SW0D5C-QCTU-E MELSEC-Q 专用：高速计数器单元的设定·监控工具（英文版）PTSW1D5C-QPTU-E MELSEC-Q 专用：QD70单元的设定·监控工具（英文版）QPSW2D5C-QD75P-E MELSEC-Q 专用：QD75P/DM 用的定位单元的设定·监控工具（英文版）APSW0D5C-AD75P-E MELSEC-A 专用：AD75P/DM 用的定位单元的设定·监控工具（英文版）SW1D5C-QTIU-E MELSEC-Q 专用：温度输入器单元的设定·监控工具（英文版）TCSW0D5C-QTCU-E MELSEC-Q 专用：温度调节器单元的设定·监控工具（英文版）ASSW1D5C-QASU-E MELSEC-Q 专用：AS-i主控单元的设定·监控工具（英文版）DPSW6D5C-PROFID-E MELSEC-PLC专用：PROFIBUS -DP模块的设定·监控工具（英文版）SW0D5C-CNVW-E Excel/文本用的数据转换器（英文版）SW3D5C-ACT-E 通行用ActiveX 库（英文版）SW1D5C-SHEET-E 支持Excel通信的工具（英文版）产品名称GX Develope rGX Simulato rGX Explorer Ver.2 MX sheet GX Remote Service-I Ver.2 GX Configur atorGX Converte rMX Componen t MELSOFT 产品列表..GX系列软件..GX Develope r支持各种特殊模块的简单设定、监控、调试，可以适用在各..种不同的场合支持梯形图、指令表、SFC 、FB、ST 语言编程GX Develope r ........ ....可编程控制器的编程、监控、调试和维护■支持所有三菱PLC系列编程■网络参数设定■梯形图、指令表、SFC、ST及FB、Label编程..系统监控帮助检查出错内容PLC诊断GX Develope r■可方便地在现场进行程序的在线更改■丰富诊断功能（PLC、系统、网络等），迅速排除故障■多种监控及调试功能，并可通过网络完成强大的监控、调试和维护工具..■ 对过去冗长的程序进行分割操作，从而更容易理解按功能不同分割按工序不同分割按设计者不同分割低速执行等待执行定周期执行初始执行取出装配加工投入设计者D 设计者C 设计者B 设计者A ■ 单个CPU中可编写28～124个程序, 可单独下载至PLC■ 可制作成标准化程序,在其它同类系统中使用调试容易结构化程序的编写GX Develope r..GX Simulato r..提供了PLC 的仿真调试环境， 支持三菱所有型号PLC （FX,AnU ,QnA和Q 系列）程序软件PLC离线仿真Ladder Logic Tester (LLT) GPPW Windows 虚拟PLC 虚拟设备CPU测试, 监控, 调试I/O程序软件当调试PLC程序时,可以不需要实际设备启动虚拟PLC执行程序..设计好后可以立即调试..调试部分程序..缩短调试时间GX Simulato r ....在同一个计算机上PLC仿真软件LLT PLC仿真软件LLT 装载程序操作状态监控GPPW编GPPW编制的程序PLC 仿真和调试实际效果图RUNGX Simulato r....提供了PLC 的仿真调试环境GX Simulato r.... PLC 仿真和调试实际效果图GX Simulato r....GX Explorer Ver.2 ....GX Explorer Ver.2 GX Explorer Ver.2 提供了......维护必要的功能....管理........ ...... ........ ........一样简单操作........ ......项目管理检索、排列等功能通过名字管理连接线路：.... ..的连接线路访问数据名：数据组化用户名：设定操作环境便利功能简单安全功能工具栏、格式、颜色专用的菜单条自动启动、操作登录GX Explorer Ver.2功能及特点....网络确认简单网络号，.... ..号，数据内容方便地进行程序的上传..下载通过拖动进行程序的上传..下载双击启动...... ........ ........ ..通过网络诊断各种故障丰富的维护功能可以监控多......系统的数据程序分割显示时间表故障诊断、动作分析........ ....全系列........ ........ ........ ........ ........ ........ ........ ........等各种网络兼容装...... ........ ........ ..配合GX RemoteSe rvice-I 使用因特网维护功能GX Explorer Ver.2功能及特点.... ....监控GX Explorer Ver.2....数据监控时间表GX Explorer Ver.2 ....程序校验结果GX Explorer Ver.2 ....GX RemoteSe rvice I Ver.2 .... Web功能状态发EMAIL给手机或计算机手机，计算机上，可以通过浏览器对软元件进行监控/测试MELSOFT 连接功能在客户机上，可使用GXExplor er Ver.2软件通过因特网/局域网进入PLC丰富的运行环境Windows 计算机PC CPU模块Web模块多种用途通用电话，LAN，局域网模拟ADSL，光纤，手机........ ....GX RemoteSe rvice I Ver.2维护工具，安装在服务器上，通过因特网..局域网连接......和客户.... ......功能标注显示......数据..软元件数据..生产线停机了电子MAIL 通知异常GX RemoteSe rvice I Ver.2 .... ........ ......接线功能.... ........ ........ ........ ........ ........ ........ ....用户名/密码输入........ .......... ........ ........上....地址指定客户....地址...... ........ ........ ........ ..GX RemoteSe rvice I Ver.2 ....GX Configur ator ....GX Configur ator MELSEC可编程控制器的设定监控工具■........ ....智能模块的初始设定..■ 通过简单操作，完成设定、监控、设计及启动，减少大量的编程工作....列CC-Link主站模块的CC-Link 网络参数设定,无需再编制顺控程序来设定参数..在软件图形输入屏幕中简单设定顺控程序参数设定站信息监控窗口连接状态监控窗口1）CC-Link 站的状态(主站/其它站) 可以被监控, 测试和诊断. 2）可以设置AJ65BT-R2的缓存寄存器GX Configur ator-CC GX Configur ator-CC 窗口中设定....Q64AD、Q68ADV 和Q68ADI 模数转换模块的初始化数据和自动刷新数据GX Configur ator-AD ..允许/禁止模数转换..采样/平均..时间/计数平均选择..时间/计数顺控程序初始化参数设定初始化数据设定屏幕容易设定自动刷新设置屏幕CPU软元件设定对应的CPU软元件自动刷新监视/测试屏幕监视测试不需要知道地址模数转换模块缓存中数据：转换值..出错代码..最大和最小值....用于设置Q62DA、Q64DA、Q68DAV和Q68DAI 数模转换模块的初始化及自动刷新数据GX Configur ator-DA 数模转换允许/禁止顺控程序初始化参数设定初始化数据设定屏幕自动刷新设置屏幕数模转换模块缓存中数据：..数模转换值..范围检查代码..出错代码CPU软元件容易设定设定对应的CPU软元件监视/测试屏幕监视测试不需要知道地址....用于设置串行通信模块QJ71C24( N)、QJ71C24( N)-R2(R4)的条件数据GX Configur ator-SC 1.传送控制2.MC 协议通讯3.无协议通讯4.交互协议通讯5.PLC 监视功能6.调制解调器设置■ 很容易检查串行通信模块的初始化配置、运行设置和运行状态■ 当需使用调制解调器功能和广播功能时尤为推荐参数设定监视屏幕设定自动刷新设置屏幕串行通信模块缓存中数据：运行状态出错代码其它数据CPU软元件容易设定设定对应的CPU软元件自动刷新....用于设置QD62 、QD62E 或QD62D 高速计数模块的初始化数据和自动刷新数据GX Configur ator-CT ..预设值..重合输出点设置..功能选择设置.. 采样/定时设置.. 环形计数器上限值计数器下限值顺控程序初始化参数设定初始化数据设定屏幕容易设定自动刷新设置屏幕CPU软元件设定对应的CPU软元件自动刷新监视/测试屏幕监视测试不需要知道地址高速计数模块缓存中数据：1 当前值2 锁存计数值3 采样计数值4 溢出检测5 其它....GX Configur ator-PT 1 出错状态2 警告状态3 当前进给值度1 参数2 OPR 数据3 定位数据初始化设置屏幕样例1 轴监视/轴出错复位2 OPR 监视3 X/Y 监视监视/测试屏幕样例5 轴运行状态6 轴出错代码7 轴警告代码8 执行定位数据初始化数据设置自动刷新设置监视/测试功能■ 省去了用于初始化数据设定的顺控程序■ 便于检查设置状态和运行状态QD70P4或QD70P8定位模块的初始化数据....<同时起动QP 和GPPW> GX Configur ator-QP 可以对QD75□□进行各种参数、定位数据的设置、监视控制状态并执行运行测试1.Window s. 兼容性保证了卓越的操作性可以复制并粘贴定位数据和组起动数据，包括用微软Excel 创建的用作定位数据的数据2.更容易检查接线连接该软件可以检查连接到QD75的I/O 接线的状态助调试和维护的功能进行（离线）预设定位数据基础上的模拟和对调试和维护有用的监视功能，即以时序图形式表示定位模块I/O 信号、外部I/O 信号和缓冲存储器状态的采样监视4.与QD75M SSCNET-连接定位模块的兼容性软件与使用调整串行通讯的SSCNET 连接系统中的QD75M1 QD75M2和QD75M4定位模块兼容5.顺控程序的同时监视与GX Develope r 组合起来进行有效调试<采样监视例子> <仿真例子>功能及特点....用于设置Q64TD 或Q64RD 温度输入模块的初始化数据和自动刷新数据1 转换允许/禁止设置2 转换过程设置3 温度传感器设置4 警报功能设置5 标度设置值顺控程序初始化参数设定初始化数据设定屏幕容易设定自动刷新设置屏幕CPU软元件设定对应的CPU软元件自动刷新试屏幕监视测试不需要知道地址温度输入模块缓存中数据：1 转换完成标志2 测量的温度值3 出错代码4 设置范围5 报警发生的内容6 其它GX Configur ator-TI ....用于设置Q64TCTT 、Q64TCTTB W、Q64TCRT 或Q64TCRTB W 温度控制模块的初始化数据和自动刷新数据1. 输入范围2. 控制参数设置3..报警功能设置置5. 其它设置顺控程序初始化参数设定初始化数据设定屏幕容易设定自动刷新设置屏幕CPU软元件设定对应的CPU软元件自动刷新监视/测试屏幕监视测试不需要知道地址温度控制模块缓存中数据：1 写数据的出错代码2 温度过程值3 处理值4 设定值设置5 其它GX Configur ator-TC ....自动刷新设置屏幕QJ71AS92模数据：.. 从站输入的数据。

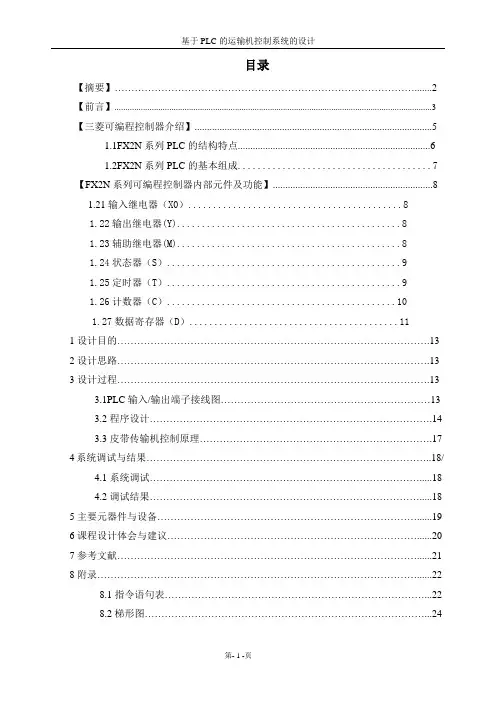

【摘要】 (2)【前言】 (3)【三菱可编程控制器介绍】 (5)1.1FX2N系列PLC的结构特点 (6)1.2FX2N系列PLC的基本组成 (7)【FX2N系列可编程控制器内部元件及功能】 (8)1.21输入继电器（X0） (8)1.22输出继电器(Y) (8)1.23辅助继电器(M) (8)1.24状态器（S） (9)1.25定时器（T） (9)1.26计数器（C） (10)1.27数据寄存器（D） (11)1设计目的 (13)2设计思路 (13)3设计过程 (13)3.1PLC输入/输出端子接线图 (13)3.2程序设计 (14)3.3皮带传输机控制原理 (17)4系统调试与结果…………………………………………………………………………..18/4.1系统调试 (18)4.2调试结果 (18)5主要元器件与设备 (19)6课程设计体会与建议 (20)7参考文献 (21)8附录 (22)8.1指令语句表 (22)8.2梯形图 (24)皮带运输机是当代最为得力的输送设备之一,在整个输送机范畴中,它是应用最为广泛的一种设备,它的产生已有上百年的历史了,现以成为冶金、矿山、水泥、码头、化工、粮食等行业最主要的运输工具。

早期皮带运输机由于其功率小、运距短、速度低,应用受到一定限制。

现针对皮带运输机控制系统中存在的问题,把可编程序控制器和变频器应用于皮带运输机控制系统上,利用可编程控制器取代继电器进行控制皮带运输机的起动和停止。

提高了系统的可靠性,系统的调速控制采用变频器进行变频调速,使调速性能更加稳定,保证了可靠。

输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。

输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，输送线路一般是固定的。

输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。

可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置形式的作业线带式输送机是输送能力最大的连续输送机械之一。

三菱可编程控制器GX与MX系列软件介绍08/2004MELSOFT 产品列表产品名称 GX Developer GX Simulator GX Explorer Ver.2 CC AD DA SC CT GX Configurator PT QP AP TI TC AS DP GX Converter MX Component MX sheet 型号 SW8D5C-GPPW-E SW7D5C-GPPW-C SW6D5C-LLT-E SW6D5C-LLT-CL SW1D5C-EXP-E SW0D5C-J61P-E SW0D5C-QADU-E SW0D5C-QDAU-E SW2D5C-QSCU-E SW0D5C-QCTU-E SW1D5C-QPTU-E SW2D5C-QD75P-E SW0D5C-AD75P-E SW1D5C-QTIU-E SW0D5C-QTCU-E SW1D5C-QASU-E SW6D5C-PROFID-E SW0D5C-CNVW-E SW3D5C-ACT-E SW1D5C-SHEET-E 说明 MELSEC可编程序控制器编程软件（英文版） MELSEC可编程序控制器编程软件（中文版） MELSEC可编程序控制器仿真程软件（英文版） MELSEC可编程序控制器仿真程软件（中文版） 维护工具（英文版） 远程访问工具（英文版） MELSEC-A专用：CC-LINK单元的设定·监控工具（英文版） MELSEC-Q专用：A/D转换单元的设定·监控工具（英文版） MELSEC-Q专用：D/A转换单元的设定·监控工具（英文版） MELSEC-Q专用：串行通信单元的设定·监控工具（英文版） MELSEC-Q专用：高速计数器单元的设定·监控工具（英文版） MELSEC-Q专用：QD70单元的设定·监控工具（英文版） MELSEC-Q专用：QD75P/DM用的定位单元的设定·监控工具（英文版） MELSEC-A专用：AD75P/DM用的定位单元的设定·监控工具（英文版） MELSEC-Q专用：温度输入器单元的设定·监控工具（英文版） MELSEC-Q专用：温度调节器单元的设定·监控工具（英文版） MELSEC-Q专用：AS-i主控单元的设定·监控工具（英文版） MELSEC-PLC专用：PROFIBUS-DP模块的设定·监控工具（英文版） Excel/文本用的数据转换器（英文版） 通行用ActiveX库（英文版） 支持Excel通信的工具（英文版）GX Remote Service-I Ver.2 SW1D5C-RAS-EGX系列软件GX DeveloperGX Developer可编程控制器的编程、监控、调试和维护■支持所有三菱PLC系列编程 ■网络参数设定 ■梯形图、指令表、SFC、ST及FB、Label编程支持梯形图、指令表、SFC、FB、ST语言编程支持各种特殊模块的简单设定、监控、调试，可以适用在各 种不同的场合GX Developer强大的监控、调试 和维护工具■可方便地在现场进行程序的在线更改 ■丰富诊断功能（PLC、系统、网络等），迅速排除故障 ■多种监控及调试功能，并可通过网络完成通过错误帮助检查出错内容系统监控PLC诊断GX Developer结构化程序的编写■ 对过去冗长的程序进行分割操作，从而更容易理解 ■ 单个CPU中可编写28～124个程序, 可单独下载至PLC ■ 可制作成标准化程序, 在其它同类系统中使用调试容易等待执行 定周期执行 低速执行 扫描执行 初始执行 取出 装配 加工 投入 设计者D 设计者C 设计者B 设计者A按功能不同分割按工序不同分割按设计者不同分割GX SimulatorGX Simulator提供了PLC 的仿真调试环境， 支持三菱所有型号PLC（FX,AnU,QnA和Q系列）程序软件 程序软件GPPW启动虚拟PLC执行程序测试, 监控, 调试PLC虚拟PLC CPUI/O虚拟设备机器设备离线仿真 Ladder Logic Tester (LLT)Windows设计好后可以立即调试 调试部分程序 缩短调试时间当调试PLC程序时, 可以不需要实际设备GX SimulatorPLC 仿真和调试实际效果图 在同一个计算机上 GPPW编 GPPW编 制的程序 制的程序 操作状 态监控 装载程序 PLC仿真 PLC仿真 软件LLT 软件LLT RUNGX Simulator提供了PLC 的仿真调试环境GX SimulatorPLC 仿真和调试实际效果图GX Explorer Ver.2GX Explorer Ver.2GX Explorer Ver.2 提供了维护必要的功能GX Explorer Ver.2功能及特点项目文件管理 一样简单操作 项目管理 检索、排列等功能 通过名字管理 连接线路： 的连接线路 访问数据名：数据组化 用户名：设定操作环境 便利功能 简单安全功能 工具栏、格式、颜色 专用的菜单条 自动启动、操作登录GX Explorer Ver.2功能及特点网络确认简单 图形显示网络号， 号，数据内容 方便地进行程序的上传 下载 通过拖动进行程序的上传 下载 双击启动 通过网络诊断各种故障 丰富的维护功能 可以监控多 系统的数据 程序分割显示 时间表 故障诊断、动作分析 全系列 等各种网络兼容 不需要安装 配合GX RemoteService-I 使用因特网维护功能GX Explorer Ver.2监控GX Explorer Ver.2时间表数据监控GX Explorer Ver.2程序校验结果GX RemoteService I Ver.2GX RemoteService I Ver.2作为远程维护工具，安装在服务器上，通过因特网 局域网连接Web功能 将PLC的状态发EMAIL给手机或计算机 手机，计算机上，可以通过浏览器对软元件进行监控/测试 MELSOFT连接功能 在客户机上，可使用GXExplorer 丰富的运行环境 Windows计算机 PC CPU模块 Web模块 多种用途 通用电话，LAN，局域网 模拟ADSL，光纤，手机和客户Ver.2软件通过因特网/局域网进入PLCGX RemoteService I Ver.2功能数据 软元 件数据 电子MAIL通知异常标注显示 生产线停 机了GX RemoteService I Ver.2接线功能上 地址指定客户地址用户名/密码输入GX ConfiguratorGX ConfiguratorMELSEC可编程控制器的设定监控工具■ ■智能模块的初始设定 通过简单操作，完成设定、监控、设计及启动，减少大量的编程工作GX Configurator-CC用于A 系列CC-Link主站模块的CC-Link网络参数设定,无需再编制顺控程序来 设定参数 在软件图形输入屏幕中简单设定顺控程序参数设定 GX Configurator-CC窗口中设定1）CC-Link 站的状态 (主站/其它站) 可以被监控, 测试和诊断.站信息监控窗口 连接状态监控窗口2）可以设置 AJ65BT-R2的缓存寄存器GX Configurator-AD用于设置Q64AD、Q68ADV 和Q68ADI模数转换模块的初始化数据和自动刷新数据顺控程序初始化参数设定容易设定初始化数据设定屏幕允许/禁止模数转换 采样/平均 时间/计数平均选择 时间/计数监视/测试屏幕监视 测试自动刷新设置屏幕不需要知道地址模数转换模块 缓存中数据：各通道转换值 出错代码 最大和最小值自动刷新 设定对应的CPU软元件 CPU软元件GX Configurator-DA用于设置Q62DA、Q64DA、 Q68DAV和Q68DAI 数模转换模块的初始化及自动刷新数 据顺控程序初始化参数设定容易设定初始化数据设定屏幕数模转换允许/禁止监视/测试屏幕监视 测试自动刷新设置屏幕不需要知道地址数模转换模块 缓存中数据：数模转换值 范围检查代码 出错代码自动刷新 设定对应的CPU软元件 CPU软元件GX Configurator-SC用于设置串行通信模块QJ71C24(N)、QJ71C24(N)-R2(R4)的条件数据■ ■很容易检查串行通信模块的初始化配置、运行设置和运行状态 当需使用调制解调器功能和广播功能时尤为推荐 顺控程序参数设定容易设定监视屏幕设定1.传送控制 2.MC 协议通讯 3.无协议通讯 4.交互协议通讯 5.PLC 监视功能 6.调制解调器设置自动刷新设置屏幕 串行通信模块 缓存中数据：运行状态 出错代码 其它数据设定对应的 CPU软元件自动刷新 CPU软元件GX Configurator-CT用于设置QD62 、QD62E 或QD62D 高速计数模块的初始化数据和自动刷新数据顺控程序初始化参数设定容易设定初始化数据设定屏幕预设值 重合输出点设置 功能选择设置 采样/定时设置 环形计数器上限值 环形计数器下限值监视/测试屏幕监视 测试自动刷新设置屏幕不需要知道地址高速计数模块 缓存中数据：1 当前值 2 锁存计数值 3 采样计数值 4 溢出检测 5 其它自动刷新 设定对应的CPU软元件 CPU软元件GX Configurator-PT用来设定QD70P4 或QD70P8 定位模块的初始化数据■ ■省去了用于初始化数据设定的顺控程序 便于检查设置状态和运行状态初始化数据设置1 参数 2 OPR 数据 3 定位数据 初始化设置屏幕样例自动刷新设置1 出错状态 2 警告状态 5 轴运行状态 6 轴出错代码监视/测试功能1 轴监视/轴出错复位 2 OPR 监视 3 X/Y 监视 监视/测试屏幕样例3 当前进给值 7 轴警告代码 4 当前速度 8 执行定位数据GX Configurator-QP可以对QD75□□进行各种参数、定位数据的设置、监视控制状态并执行运行测试功能及特点 1.Windows. 兼容性保证了卓越的操作性可以复制并粘贴定位数据和组起动数据，包括用微软 Excel 创建的用作定位数据的数据 <采样监视例子>2.更容易检查接线连接该软件可以检查连接到QD75 的I/O 接线的状态 <仿真例子>3.大量帮助调试和维护的功能进行（离线）预设定位数据基础上的模拟和对调试和维护 有用的监视功能，即以时序图形式表示定位模块I/O 信号、 外部I/O 信号和缓冲存储器状态的采样监视4.与QD75M SSCNET-连接定位模块的兼容性软件与使用调整串行通讯的SSCNET 连接系统中的 QD75M1 QD75M2 和QD75M4 定位模块兼容<同时起动QP 和GPPW>5.顺控程序的同时监视与GX Developer 组合起来进行有效调试GX Configurator-TI用于设置Q64TD 或Q64RD 温度输入模块的初始化数据和自动刷新数据顺控程序初始化参数设定容易设定初始化数据设定屏幕1 转换允许/禁止设置 2 转换过程设置 3 温度传感器设置 4 警报功能设置 5 标度设置值监视/测试屏幕监视 测试自动刷新设置屏幕不需要知道地址温度输入模块 缓存中数据：1 转换完成标志 2 测量的温度值 3 出错代码 4 设置范围 5 报警发生的内容 6 其它自动刷新 设定对应的CPU软元件 CPU软元件GX Configurator-TC用于设置Q64TCTT、Q64TCTTBW、 Q64TCRT 或Q64TCRTBW 温度控制模块的初始 化数据和自动刷新数据顺控程序初始化参数设定容易设定初始化数据设定屏幕1. 输入范围 2. 控制参数设置 3..报警功能设置 4. CT 设置 5. 其它设置监视/测试屏幕监视 测试自动刷新设置屏幕不需要知道地址温度控制模块 缓存中数据：1 写数据的出错代码 2 温度过程值 3 处理值 4 设定值设置 5 其它自动刷新 设定对应的CPU软元件 CPU软元件GX Configurator-AS用于设置 AS-i 主模块 QJ71AS92自动读出 / 写入的通信数据、CPU软元件存储的自动刷 新设置、配置数据的注册/EEPROM保存等的软件工具。

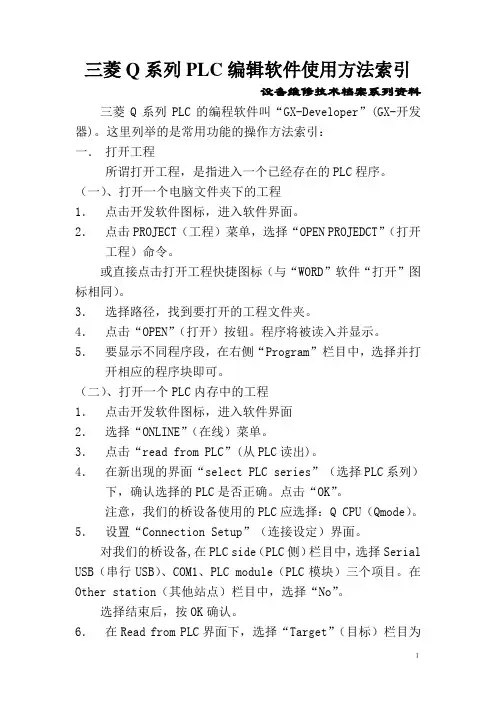

三菱Q系列PLC编辑软件使用方法索引设备维修技术档案系列资料三菱Q系列PLC的编程软件叫“GX-D eveloper”(GX-开发器)。

这里列举的是常用功能的操作方法索引：一．打开工程所谓打开工程，是指进入一个已经存在的PLC程序。

（一）、打开一个电脑文件夹下的工程1．点击开发软件图标，进入软件界面。

2．点击PROJECT（工程）菜单，选择“OPEN PROJEDCT”（打开工程）命令。

或直接点击打开工程快捷图标（与“WORD”软件“打开”图标相同）。

3．选择路径，找到要打开的工程文件夹。

4．点击“OPEN”（打开）按钮。

程序将被读入并显示。

5．要显示不同程序段，在右侧“P rogram”栏目中，选择并打开相应的程序块即可。

（二）、打开一个PLC内存中的工程1．点击开发软件图标，进入软件界面2．选择“ONLINE”（在线）菜单。

3．点击“read from PLC”(从PLC读出)。

4．在新出现的界面“select PLC series”（选择PLC系列）下，确认选择的PLC是否正确。

点击“OK”。

注意，我们的桥设备使用的PLC应选择：Q CPU（Qmode）。

5．设置“C onnection Setup”（连接设定）界面。

对我们的桥设备,在PLC side（PLC侧）栏目中，选择Serial USB（串行USB）、COM1、PLC module（PLC模块）三个项目。

在Other station（其他站点）栏目中，选择“No”。

选择结束后，按OK确认。

6．在Read from PLC界面下，选择“Target”（目标）栏目为１“Program Memory/Device Memory”（程序内存/元件内存）。

7．在同一界面下，点击“ParaProg”（参数程序），所有程序内容被选中。

如果要读出元件存储器内容，要在下面列表中同时选择“Device Memory”（元件内存）。

8．点击“Execute”（执行），等待，程序将被读出到界面。

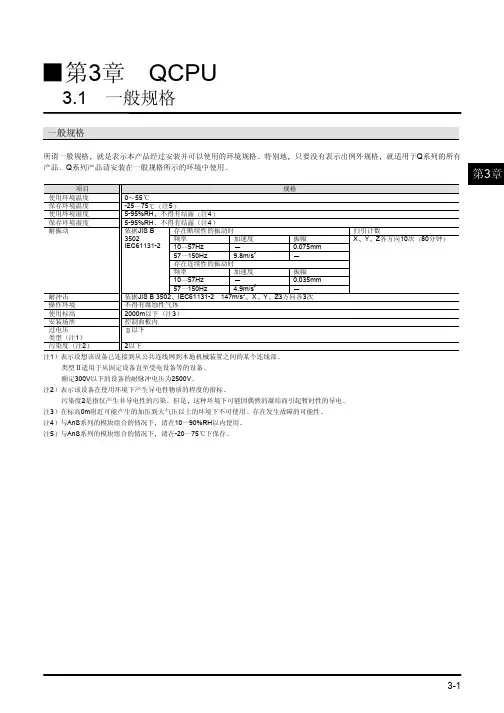

型号规格说明[CPU - Q 模式]Q00JCPU CPU, 程序: 8K步Q00CPU CPU, 程序: 8K步Q01CPU CPU, 程序: 14K步Q02CPU CPU, 程序: 28K步Q02HCPU CPU, 程序: 28K步, 高速Q06HCPU CPU, 程序: 60K步, 高速Q12HCPU CPU, 程序: 124K步, 高速Q25HCPU CPU, 程序: 252K步, 高速[CPU - 过程CPU模块]Q12PHCPU CPU, 程序: 124K 步, 过程CPUQ25PHCPU CPU, 程序: 252K 步, 过程CPU[主基板,扩展基板]Q33B 电源+ CPU + 3 槽用于Q 系列I/O, CE/UL/cULQ35B 电源+ CPU + 5 槽用于Q 系列I/O, CE/UL/cULQ38B 电源+ CPU + 8 槽用于Q 系列I/O, CE/UL/cULQ312B 电源+ CPU + 12 槽用于Q 系列I/O, CE/UL/cUL Q63B 电源+ 3 I/O 槽, 用于Q 系列, CE/UL/cULQ65B 电源+ 5 I/O 槽, 用于Q 系列, CE/UL/cULQ68B 电源+ 8 I/O 槽, 用于Q 系列, CE/UL/cULQ612B 电源+ 12 I/O 槽, 用于Q 系列, CE/UL/cULQ52B 2 I/O 槽, 用于Q 系列（不需要电源）Q55B 5 I/O 槽, 用于Q 系列（不需要电源）-[电源]Q61P-A1 100-120VAC 输入/5VDC 6A 输出, CE/UL/cULQ61P-A2 200-240VAC 输入/5VDC 6A 输出, CE/UL/cULQ62P 100-240VAC 输入/5VDC 3A, 24VDC/0.6A 输出Q63P 24VDC 输入/5VDC 6A 输出Q64P 100-120/200-240VAC 输入/5VDC 8.5A 输出[扩展电缆]QC05B 0.45米（1.48ft.）QC06B 0.6米（1.96ft.）QC12B 1.2米（3.93ft.）QC30B 3米（9.84ft.）QC50B 5米（16.4ft.）QC100B 10米（32.8ft.）[电池]Q6BAT 更换用电池[适配器]Q6DIN1 安装DIN导轨用适配器, 用于Q38B/Q312B/Q68B/Q612BQ6DIN2 安装DIN导轨用适配器, 用于Q35B/Q65BQ6DIN3 安装DIN导轨用适配器, 用于Q33B/Q63B[内存卡]Q2MEM-1MBS SRAM 内存卡容量: 1MBQ2MEM-2MBS SRAM 内存卡容量: 2MBQ2MEM-2MBF LINEAR FLASH 内存卡容量: 2MBQ2MEM-4MBF LINEAR FLASH 内存卡容量: 4MBQ2MEM-8MBA ATA卡容量: 8MBQ2M2M-16MBA ATA卡容量: 16MBQ2MEM-32MBA ATA卡容量: 32MB[SRAM卡电池]Q2MEM-BAT 更换用电池, 用于Q2MEM-1MBS[软件]GX-DEVELOPER-E 编程软件, WINDOW版（GPPW/LLT）- ENG.GX-DEVELOPER-C 编程软件, WINDOW版（GPPW/LLT）- CHIN.GX-CONFIG. - AD AD模块设置工具用于Q PLC - ENG.GX-CONFIG. - DA DA模块设置工具用于Q PLC - ENG.GX-CONFIG. - CT 高速计数器模块设置工具用于Q-PLC - ENG.GX-CONFIG. - TC 温度控制模块设置工具用于Q-PLC - ENG.GX-CONFIG. - FL FL-NET模块设置工具用于Q-PLC - ENG.GX-CONFIG. - PT QD70P 定位模块设置工具用于Q-PLC - ENG.GX-CONFIG. - QP QD75P/D/M 定位模块设置工具用于Q-PLC - ENG. GX-CONFIG. - SC 串行口通讯模块设置工具- ENG.MX COMPONENT ACTIVE X库用于通讯- ENG. MX LINK - E DDL库用于通讯（ENG.）[输入模块]QX10 100-120VAC/7-8mA, 16点QX28 240VAC, 8点QX40 240VAC/4mA, 正极共同端输入, 16点QX40-S1 24VDC, 正极共同端输入, 16点（高速）QX41 24VDC, 正极共同端输入, 32点QX41-S1 24VDC, 正极共同端高速输入, 32点QX42 24VDC, 正极共同端输入, 64点QX42-S1 24VDC, 正极共同端高速输入, 64点QX70 5-12VDC 输入, 正负极共同端输入, 16点QX71 5-12VDC 输入, 正负极共同端输入, 32点QX72 5-12VDC 输入, 正负极共同端输入, 64点QX80 24VDC/4mA. 负极共同端输入, 16点, 端子台QX81 24VDC/4mA. 负极共同端输入, 16点, 连接器[输出模块]QY10 240VAC/24VAC, 16点, 不带保险丝QY18A 240VAC/24VAC, 2A, 8点独立输出QY22 240VAC/0.6A, 16点, 不带保险丝QY40P 12/24VDC, 16点, 带短路保护QY41P 12/24VDC, 32点, 带短路保护QY42P 12/24VDC, 64点, 带短路保护QY50 12/24VDC, 16点, 带保险丝QY68A 5-24VDC, 8点, 不带保险丝QY70 5/12VDC, 16点, 不带保险丝QY71 5/12VDC, 32点, 不带保险丝QY80 12/24VDC, 16点, 不带保险丝QY81P 12/24VDC, 32点, 带短路保护[I/O 组件模块]QH42P 24VDC 正极共同端输入, 32点, 输出: 32点QX48Y57 24VDC 正极共同端输入, 8点, 输出: 7点[I/O 连接器]A6CON1 焊接用32-点连接插头A6CON2 压接端子用32-点连接插头A6CON3 热压端子用32-点连接插头A6CON1E 焊接用32-点连接插头A6CON2E 压接端子用32-点连接插头A6CON3E 热压端子用32-点连接插头[中断模块]QI60 16点, 响应时间: 0FF-ON 0.2ms, ON-OFF 0.3ms 或更少[模拟模块]Q64AD 4 通道, A/D 转换器: 电压/电流输入Q68ADV 8 通道, A/D 转换器: 电压输入Q68ADI 8 通道, A/D 转换器: 电流输入Q62DA 2 通道, D/A 转换器: 电压/电流输出Q64DA 4 通道, D/A 转换器: 电压/电流输出Q68DAV 8 通道, D/A 转换器: 电压输出Q68DAI 8 通道, D/A 转换器: 电流输出[独立通道模拟模块]Q64AD-GH 4 通道, A/D 转换器: 电压/电流输入Q62AD-DGH 2 通道, A/D 转换器, SIGNAL CONDITIONING FUNCTION Q62DA-FG 2 通道, D/A 转换器: V/I 带显示输出[温控输入/控制模块]Q64RD 4 通道, 铂电阻. 热电阻输入Q64TCTT 热电偶输入-晶体管输出Q64TCTTBW 热电偶输入带短路保护Q64TCRT 铂电阻. 热电阻输入Q64TCRTBW 铂电阻输入带短路保护[独立通道温度输入模块]Q64TD 4 通道, 热电偶输入Q64TDV-GH 4 通道, 热电偶输入, 弱电输入[高速计数器]QD62 QD62D QD62E 2 通道, 200kpps, 5/12/24VDC 输入, 漏型晶体管输出2 通道, 500kpps, 独立输入, 漏型晶体管输出 2 通道, 200kpps, 5/12/24VDC 输入, 源型晶体管输出[独立通道脉冲输入模块]QD60P8-G 8 通道, 5/12 TO 24VDC 输入, INPUT FILTER SETTING[定位模块]QD75P1 1 轴, 集电极开路输出QD75P2 2 轴, 集电极开路输出QD75P4 4 轴, 集电极开路输出QD75D1 1 轴, 差动输出QD75D2 2 轴, 差动输出QD75D4 4 轴, 差动输出QD75M1 1 轴SSCNET COMPATIBLEQD75M2 2 轴SSCNET COMPATIBLEQD75M4 4 轴SSCNET COMPATIBLEQD70P4 4 轴脉冲输出QD70P8 8 轴脉冲输出[空盖板]QG60 空盖板用于I/O 槽[连接电缆]QC30R2 RS-232电缆用于连接PC 和PLC CPU[端子台适配器]Q6TA32 用于32-点I/O, 0.5MM2 （AWG20）[端子台适配器专用工具]Q6TA32-TOL 端子台适配器工具专用于Q6TA32[网络与通讯]QJ71E71-B2 以太网模块用于10BASE-2QJ71E71-B5 以太网模块用于10BASE-5QJ71E71-100 以太网模块用于10BASE-T/10BASE-TXQJ71LP21-25 MELSECNET/10H模块用于SI/QSI 光缆, 双环QJ71LP21G MELSECNET/10H模块用于50GI 光缆, 双环QJ71LP21GE MELSECNET/10H模块用于62.5GI 光缆, 双环QJ72LP25-25 MELSECNET/10H模块用于DISTANCE SI/QSI 光缆QJ72LP25G MELSECNET/10H模块用于DISTANCE 50GI 光缆QJ72LP25GE MELSECNET/10H模块用于DISTANCE 62.5GI 光缆QJ71BR11 MELSECNET/10H模块用于同轴电缆, 单总线QJ72BR15 MELSECNET/10H模块用于远程同DISTANCE COAXIAL 75 CABLE Q80BD-J71LP21-25 MELSECNET/10H模块用于光缆Q80BD-J71LP21G MELSECNET/10H模块用于SI/QSI/H-PC 光缆Q80BD-J71BR11 MELSECNET/10H模块用于同轴电缆QJ61BT11 CC-LINK 模块用于主站/本地站QJ71C24 串行口通讯模块用于RS232C 1通道, RS422/485 1通道QJ71C24-R2 串行口通讯模块用于RS232C 2通道QJ71CMO RS-232 1通道QD51 智能通讯模块用于RS-232 2通道QD51-R24 智能通讯模块用于RS-232 1通道, RS422/485 1通道SW1IVD-AD51HP QD51软件包QJ71FL71 FL-NETWORK模块用于10BASE-5/10BASE-TQJ71FL71-B2 FL-NETWORK模块用于10BASE-2[扩展基板]QA1S65B 电源+5 -I/O 槽, 用于安装AnS系列模块QA1S68B 电源+8 -I/O 槽, 用于安装AnS系列模块QA65B 电源+5 -I/O 槽, 用于安装A系列模块[CPU - A 模式]Q02CPU-A Q02HCPU-A Q06HCPU-A 程序容量: 28K步程序容量: 28K步（高速）程序容量: 60K步（高速）[内存卡盒]Q2MEM-1MBS SRAM内存卡, 容量: 1MB[主基板, 扩展基板]QA1S33B 电源+ CPU + 3 I/O 槽用于安装AnS模块QA1S35B 电源+ CPU + 5 I/O 槽用于安装AnS模块QA1S38B 电源+ CPU + 8 I/O 槽用于安装AnS模块QA1S65B 电源+ 5 I/O 槽用于安装AnS模块QA1S68B 电源+ 8 I/O 槽用于安装AnS模块[扩展电缆]QC06B 0.6m （1.97ft.）QC12B 1.2m （3.93ft.）QC30B 3m （9.84ft.）QC50B 5m （16.39ft.）QC100B 10m （32.79ft.）A32RB Q4AR DUAL SYS. BASE, 2 I/O 槽A33RB Q4AR DUAL SYS. BASE, 3 I/O 槽A37RHB Q4AR/QnA BASE, 7 I/O, , 2 POWER, 1 CPU 槽A68RB Q4AR/QnA EBASE, 7 I/O, , 2 POWER, 2 CPU 槽A38HB QnA BASE UNIT, 8 I/O, HIGH SPEED ACCESS TIMEA1S38HB QnAS BASE UNIT, 8 I/O, HIGH SPEED ACCESS TIMEA61RP AC100-120/200-240V INPUT, DC 5V 8A OUTPUTAJ71QE71N-B2 以太网接口, 10BASE2AJ71QE71N-B5T 以太网接口, 10BASE-T/10BASE5AJ71QC24 RS232C &RS422 I/FAJ71QC24-R2 RS232 I/F, 2 通道AJ71QC24-R4 RS422 & RS422/485 I/FAJ71QC24N RS232C &RS422 I/F（新型）AJ71QC24N-R2 RS232 I/F, 2 通道（新型）AJ71QC24N-R4 RS422 & RS422/485 I/F（新型）AJ71QLP21 MELSECNET/10 , SI-200/250 光纤AJ71QLP21S MELSECNET/10 , SI-200/250 光纤, EXT POWER AJ71QLP21G MELSECNET/10 , GI-50/125 TYPE 光纤AJ71QBR11 MELSECNET/10 , 同轴电缆AJ72QLP25 MELSECNET/10 远程I/O 控制器, SI 光纤AJ72QLP25G MELSECNET/10 远程I/O 控制器, GI 光纤AJ72QBR15 MELSECNET/10 远程I/O 控制器, 同轴电缆AJ61QBT11 CC-LINK 主站A1SJ71QE71N-B2 以太网接口, 10BASE2A1SJ71QE71N-B5T 以太网接口, 10BASE-T/10BASE5A1SJ71QLP21 MELSECNET/10 , SI-200/250 光纤, 紧凑型A1SJ71QBR11 MELSECNET/10 , 同轴电缆, 紧凑型A1SJ72QLP25 MELSECNET/10 远程I/O 模块, 光缆A1SJ72QBR15 MELSECNET/10 远程I/O 模块, 同轴电缆A1SJ71QC24 RS232C &RS422 I/F, 紧凑型A1SJ71QC24-R2 RS232 I/F, 2 通道, 紧凑型A1SJ71QC24N RS232C &RS422 I/F, 紧凑型（新型）A1SJ61QBT11 CC-LINK 主站[内存]Q1MEM-64S SRAM IC卡64KB（PCMCIA 2.0）Q1MEM-128S SRAM IC卡128KB（PCMCIA 2.0）Q1MEM-256S SRAM IC卡256KB（PCMCIA 2.0）Q1MEM-512S SRAM IC卡512KB（PCMCIA 2.0）Q1MEM-1MS SRAM IC卡1MB（PCMCIA 2.0）Q1MEM-2MS SRAM IC卡2MB（PCMCIA 2.0）Q1MEM-64SE SRAM 32KB+EEPROM 32KB（PCMCIA 2.0）Q1MEM-128SE SRAM 64KB+EEPROM 64KB（PCMCIA 2.0）Q1MEM-256SE SRAM 128KB+EEPROM 128KB（PCMCIA 2.0）Q1MEM-512SE SRAM 256KB+EEPROM 256KB（PCMCIA 2.0）Q1MEM-1MSE SRAM 512KB+EEPROM 512KB（PCMCIA 2.0）Q1MEM-256SF SRAM 128KB+FLASH ROM 128KB（PCMCIA 2.0）Q1MEM-512SF SRAM 256KB+FLASH ROM 256KB（PCMCIA 2.0）Q1MEM-1MSF SRAM 512KB+FLASH ROM 512KB（PCMCIA 2.0）Q1MEM-2MSF SRAM 1MB+FLASH ROM 1MB（PCMCIA 2.0）[其它特殊模块]A6RAF 总线开关模块AS92R 系统故障检测模块AS91 系统故障检测模块Q6PU 编程器。

4.5智能功能模块的开关设置使用GX Developer的I/O分配设置进行智能功能模块的设置1设置项目智能功能模块开关由开关1至5组成并且是使用16位数据设置的当未设置智能功能模块开关时开关1至5的默认值是0表4.1 智能功能模块的开关设置项目CH1CH4CH5CH8CLEARHOLD0 CLEAR1 HOLD正常模式　非同步　同步输出模式　数模转换处理　增益设置模式固定5 0要点1依据使用的模块型号数模模块输出范围如下所示• Q62DA, Q64DA·······0H至4H F H• Q68DAV···················0H2H至4H F H1当设置是0H时输出运行范围将是1至5 V • Q68DAI····················0H1H F H2关于Q62DA和Q64DA使开关2空着3关于Q68DAV和Q68DAI将以二进制设置开关3如果输入格式改成二进制数则设置会很容易例把CH3CH5和CH8设置成HOLD输入格式二进制十六进制设置值10010100 94H4如果使用智能功能模块开关4设置偏置/增益设置模式则会忽略开关4的其它设置分辨率模式和同步输出模式的设置5偏置/增益设置模式设置方面功能版本A不同于功能版本B在偏置/增益设置模式中检查RUN LED闪烁后进行偏置/增益设置如果RUN LED不闪烁则进行检查看看开关4设置是否正确6由于依据分辨率模式设置模拟输出值会明显不同所以要在进行模拟输出处理之前彻底检查智能功能模块开关的设置例子当设置范围是-10至10V并且数字输入值设置成4000时的模拟输出值高分辨率模式正常分辨率模式模拟输出值约2.5 V 约10.0 V2操作步骤用GX Developer I/O分配设置屏幕开始设置a I/O分配设置屏幕对安装了数模转换模块的插槽进行下列设置需要类型设置按需要设置其它项目类型型号名称点数起始 XY 具体设置选择intelli.输入模块型号名称选择16点输入数模转换模块的起始I/O地址指定数模转换模块的控制PLC 由于出错时间输出模式或H/W出错时间PLC运行模式对数模转换模块无效所以不需要这些设置b智能功能模块屏幕的开关设置单击I/O分配设置屏幕上的[开关设置]以显示左边所示的屏幕然后设置开关1至5如果以十六进制输入数值则很容易设置开关把输入格式改成十六进制然后输入数值。

三菱小A系列（全新）：一. CPU:A1SHCPU A2SHCPU A2USHCPU-S1 A1SCPUC24-R2 A1SJHCPU A1SCPU A1SCPU-S1 A2SCPU A2USCPU A2USCPU-S1 A2USCPU-S60 A2USCPU-S30A2USCPU-M128 A3USCPU-M128 A1SJHCPU Q2ASCPU Q2ASCPU-S1Q2ASHCPU Q2ASHCPU-S1 Q2ASHCPU-S124 A0J2CPU A0J2HCPUA0J2HCPUP21 A1SJCPU-S3 A171SHCPUN A172SHCPUN A171SENC A172SENCA173UHCPU A273USHCPU A273UHCPU A273UHCPU-S3 A373UCPU A0J2CPU-DC24 二. 底板A1S32B A1S33B A1S35B A1S38B A1S52B A1S55BA1S58B A1S68B A1S38HB A175B A178B A1SH38BA1S52B-S1 A1S55B-S1 A1S58B-S1 A1S65B-S1A1S68B-S1三. 内存卡A1SNMCA-8KP A1SNMCA-2KE A1SNMCA-8KE A2SMCA-14KP A2SMCA-14KEA2SNMCA-30KE A2SNMCA-60KE A2SMCA-30KP四. 电源A1S61P A1S62P A1S63P A1S61PN A1S62PN五. 输入模块A1SX10 A1SX20 A1SX30 A1SX40 A1SX40-S1 A1SX40-S2 A1SX41A1SX41-S1 A1SX41-S2 A1SX42 A1SX42-S1 A1SX42-S2 A1S42XA1SX71 A1SX80 A1SX80-S1 A1SX81 A1SX80-S2 A1SX81-S2A1SX10EU A1SX20EU六.输出模块A1SY10 A1SY18A A1SY22 A1SY28A A1SY40 A1SY41A1SY42 A1SY50 A1SY60 A1SY68A A1SY71 A1SY80A1SY81 A1SY10EU A1SY14EU A1SH42 A1SX48Y18 A1SX48Y58A1SY18AEU A1SY28EU七.模拟量模块A1S63ADA A1S66ADA A1S64AD A1S68AD A1S62DAA1S68DAI A1S68DAV A1ST60八.温度控制模块A1S68TD A1S62RD3 A1S62RD4 A1S64TCTT-S1A1S64TCTTBW-S1 A1S64TCRT-S1 A1S64TCRTBW-S1九.定位模块A1SD71-S2 A1SD71-S7 A1SD75P1-S1 A1SD75P2-S3A1SD75P3-S3 A1SD75-C01H A1SP60 A1SD75M1A1SD75M2 A1SD75M3 AD75TU十.高速计数模块A1SD61 A1SD62 A1SD62E A1SD62D A1SI61 A1SD62-S1十一:远程通信模块：AJ65BTB1-16D AJ65BTB2-16D AJ65BTC1-32DAJ65BTB1-16T AJ65BTB2-16T AJ65BTC1-32TAJ65BTB2-16R AJ65BTB1-16DT AJ65BTB2-16DTAJ65BTB2-16DR AJ65SBTB1-16D AJ65SBTB1-16D1AJ65SBTB1-32D AJ65SBTB1-32D1 AJ65SBTC1-32DAJ65SBTC1-32D1 AJ65SBTB1-16T AJ65SBTB1-32TAJ65SBTC1-32T AJ65SBTC1-32DT AJ65SBTC1-32DT1AJ65SBTB1-8D AJ65SBTC4-16D AJ65SBTW4-16DAJ65SBTB1-8T AJ65SBTC4-16TD AJ65SBTW4-16DTAJ65SBTCF1-32DT AJ65SBTB1-32DT AJ65SBTB1-16T1AJ65SBTB1-32T1 AJ65SBTCF1-32D AJ65SBTCF1-32TA80BDE-J61BT11 A80BDE-J61BT13 AJ65SBT-RPTAJ65SBT-RPI-10A AJ65SBT-RPI-10B AJ65BT-D62AJ65BT-D62D AJ65BT-D62D-S1 AJ65BT-D75P2-S3AJ65BT-R2 AJ65BT-G4 AJ65BT-64ADAJ65BT-64DAV AJ65BT-64DAI AJ65BT-68TDAJ65BT-64RD3 AJ65BT-64RD4 AJ65SBT-64ADAJ65SBT-62DA A6CAP-DC1 A6CPA-WP1A6CVR-8 A6CVR-16 A6CVR-32 A6CON-P214A6CON-P220 A6CON-P514 A6CON-P520A1SJ51T64 AJ55TB3-4D AJ55TB3-8DAJ55TB3-16D AJ55TB2-4T AJ55TB2-8TAJ55TB2-16T AJ55TB2-4R AJ55TB2-8RAJ55TB2-16R AJ55TB32-4DT AJ55TB32-8DTAJ55TB32-16DT AJ55TB32-4DR AJ55TB32-8DRAJ55TB32-16DR十二.特殊模块A1SJ71LP21 A1SJ71BR11 A1SJ71AP21 A1SJ71AR21 A1SJ71AT21B A1SJ72T25B A1SJ71PT32-S3 A1SJ71T32-S3 A1SJ71C24-R2A1SJ71UC24-R2 A1SJ71UC24-R4 A1SJ71UC24-PRF A1SD51SA1SG62 A171SENC A172SENC A1SJ71QLP21 A1SJ71QBR11A1SJ71QC24 A1SJ71QC24-R2 A1SJ71QC24N A1SJ61QBT11A6WA-28P A2SWA-28P A7PUS AC30R4-PUS A6CON1A6CON2 A6CON3 A6BAT A1SG60 A1SG62 A1SC01BA1SC03B A1SC60B A1SC05NB A1SC07NB A1SC30NBA1SC50NB A6TE2-16SRN AC06TE AC10TE AC30TEAC50TE AC100TE A1STA32 A1STA32-3 A1STA32-7A6TBXY36 A6TBXY54 A6TBX70 A6TBX36-E A6TBY36-EA6TBX54-E A6TBY54-E A6TBX70-E AC05TB AC10TBAC20TB AC30TB AC50TB大A系列CPU：A3ACPU A3ACPUP21 A3ACPUR21 A2ACPU-S1 A2ACPUP21-S1A2ACPUR21-S1 A2ACPU A2ACPUP21 A2ACPUR21 A3NCPUA3NCPUP21 A3NCPUR21 A2NCPU-S1 A2NCPUP21-S1 A2NCPUR21-S1 A2NCPU A2NCPUP21 A2NCPUR21 A1NCPU A1NCPUP21A1NCPUR21 A0J2CPU A0J2HCPU A0J2HCPUP21 Q2ACPUQ2ACPU-S1 Q3ACPU Q4ACPU Q4ARCPU A221AM-20二.底板A32B A35B A38B A55B A58B A65B A68B A38HB三.电源A61P A62P A63P A65P A66P A68P四.内存卡A3NMCA-0 A3NMCA-2 A3NMCA-4 A3NMCA-8 A3NMCA-16A3NMCA-16 A3NMCA-24 A3NMCA-40 A3NMCA-56 A4UMCA-1284KRAM 16KRAM 4KROM 8KROM 16KROM 16KHROM16KQROM 4KEROM 64KWROM 128KWROM 256KWROM旁路开关：A6BSW-P-S3 A6BSW-P-S4 A6BSW-P-S5A6BSW-P-S6 A6BSW-P-S7 A6BSW-R六. 输入模块AX10 AX11 AX20 AX21 AX40 AX41 AX41-S1AX42 AX42-S1 AX60-S1 AX70 AX71 AX80EAX81 AX82七. 输出模块AY10 AY10A AY11 AY11A AY13 AY13E AY22AY23 AY40 AY40P AY41 AY42 AY42-S1AY42-S3 AY50 AY51 AY51-S1 AY51ULAY60 AY60S AY70 AY71 AY80 AY81EP AH42八. 特殊模块A68AD A68ADN A616AD A60MX A60MXRA616TD A68DAV A68DAI-S1 A616DAV A616DAIA68RD3 AD61 AD61-S1 AD71-S2 AD71TUAD72 AD75P1-S3 AD75P2-S3 AD75P3-S3AD75M1 AD75M2 AD75M3 AD51H-S3 AJ71C24-S8AJ71C24-S3 AJ71UC24九. 网络模块AJ71E71N-B5T AJ71E71N-B2 A7BDE-J71AP21AJ71AP21 AJ71AR21 AJ72P25 AJ72R25AJ71AT21B AJ72T25B AJ71PT32-S3 AJ71LP21AJ71LP21G AJ71BR11 AJ61BT11 AI61A11VC AG62 A7PU AJ71QC24 AJ71QC24-R2AJ71QC24N-R2 AJ71QLP21 AJ71QLP21G AJ71QBR11AJ61QBT11 A7BDE-J71AR21 AJ71LP21GEA6BR10 A6BR10-DC A8PUE AC20R4-A8PU AC300R4AC30R4 AC30R2 A6SW16 A6SW32十：远程通信模块：AJ65SBTB1-8D AJ65SBTB1-16D AJ65SBTB1-16D1 AJ65SBTB1-32DAJ65SBTB1-32D1 AJ65SBTB2N-8A AJ65SBTB2N-16A AJ65SBTB3-8D AJ65SBTB3-16D AJ65SBTC1-32D AJ65SBTC1-32D1 AJ65SBTC4-16D AJ65SBTCF1-32D AJ65FBTA4-16D AJ65FBTA4-16DE AJ65SBTW4-16D AJ65MBTL1N-16D AJ65MBTL1N-32D AJ65BTB1-16D AJ65BTB2-16D AJ65BTC1-32D AJ65SBTB1-8T AJ65SBTB1-8T1AJ65SBTB1-16T1 AJ65SBTB1-32T AJ65SBTB1-16T1 AJ65SBTB1-32T1 AJ65SBTB2-8T AJ65SBTB2-8T1 AJ65SBTB2-16T AJ65SBTB2-16T1AJ65SBTB2N-8R AJ65SBTB2N-16R AJ65SBTB2N-8S AJ65SBTB2N-16S AJ65SBTC1-32T AJ65SBTC1-32T1 AJ65SBTCF1-32T AJ65FBTA2-16T AJ65FBTA2-16TE AJ65MBTL1N-16T AJ65MBTL1N-32T AJ65BTB1-16T AJ65BTB2-16R AJ65BTB2-16T AJ65BTC1-32T AJ65SBTB1-16DTAJ65SBTB1-16DT1 AJ65SBTB1-16DT2 AJ65SBTB1-16DT3AJ65SBTB1-32DT AJ65SBTB1-32DT1 AJ65SBTB1-32DT2AJ65SBTB1-32DT3 AJ65SBTB32-8DT AJ65SBTB32-8DT2AJ65SBTB32-16DT AJ65SBTB32-16DT2 AJ65SBTC1-32DTAJ65SBTC1-32DT2 AJ65SBTC1-32DT3 AJ65SBTC1-32DT1AJ65SBTC4-16DT AJ65SBTC4-16DT2 AJ65SBTCF1-32DTAJ65FBTA42-16DT AJ65FBTA42-16DTE AJ65SBTW4-16DTAJ65MBTL1N-16DT AJ65BTB1-16DT AJ65BTB2-16DRAJ65SBT-64AD AJ65BT-64AD AJ65SBT-62DAAJ65BT-64DAI AJ65BT-64DAV AJ65VBTCU68DAVNAJ65VBTCU68ADV AJ65VBTCU68ADI AJ65BT-64RD3AJ65BT-64RD4 AJ65BT-68TD AJ65BT-D62AJ65BT-D62D AJ65BT-D62D-S1 AJ65BT-D75P2-S3AJ65BT-G4-S3 AJ65BT-R2 AJ65SBT-RPTAJ65SBT-RPS AJ65BT-RPI-10A AJ65BT-RPI-10BA6CAP-DC1 A6CPA-WP1 A6CVR-8 A6CVR-16A6CVR-32 A6CON-P214 A6CON-P220 A6CON-P514A6CON-P520 A6CON-LJ5P A6CON-PWJ5PQ系列CPU:Q00JCPU Q00CPU Q01CPU Q02CPU Q02HCPU Q06HCPUQ12HCPU Q25HCPU Q12PHCPU Q25PHCPU Q12PRHCPUQ25PRHCPU Q02CPU-A Q02HCPU-A Q06HCPU-A主板:Q33B Q35B Q38B Q312B Q63B Q65B Q68B Q612BQ52B Q55B Q38RB Q68RB Q32SB Q33SB Q35SBQA1S65B QA1S68B QA65B QA1S33B QA1S35BQA1S38B QA1S65B QA1S68B冗余控制数据跟踪电缆:QC10TR QC30TR电源模块:Q61P-A1 Q61P-A2 Q62P Q63P Q64P Q64RP Q61SP扩展电缆:QC05B QC06B QC12B QC30B QC50BQC100B电池:Q6BAT Q7BAT Q7BAT-SET适配器:Q6DIN1 Q6DIN2 Q6DIN3内存卡:Q2MEM-1MBS Q2MEM-2MBS Q2MEM-2MBF Q2MEM-4MBFQ2MEM-8MBA Q2MEM-16MBA Q2MEM-32MBA存储卡用适配器:Q2MEM-ADP软件:GX-DEVELOPER-MELSEC PLC 编程软件(GPPW/LLT) (英文版)GX-DEVELOPER-MELSEC PLC 编程软件(GPPW/LLT) (中文版)GX-CONFIG. - ADMELSEC-Q 专用模拟- 数字模块设置/监视工具(英文版) GX-CONFIG. - DAMELSEC-Q 专用数字- 模拟模块设置/监视工具(英文版) GX-CONFIG. - CTMELSEC-Q 专用高速计数模块设置/监视工具(英文版) GX-CONFIG. - TCMELSEC-Q 专用温度控制模块设置/监视工具(英文版) GX-CONFIG. - FL MELSEC-Q 专用FL-NET模块设置/监视工具(英文版) GX-CONFIG. - PTQD70P 定位模块设置/监视工具(英文版)GX-CONFIG. - QPQD75P/D/M 定位模块设置/监视工具(英文版)GX-CONFIG. - SCMELSEC-Q 专用串行控制模块设置/监视工具(英文版) MX COMPONENT用于通讯的ACTIVE X 库(英文版)MX LINK - E 用于通讯的DDL 库(英文版)GX-EXPLORER 维护工具英文版GX-CONVERTERExcel/文本用的数据转换器英文版GX-CONFIG.-TI MELSEC-Q 专用温度输入模块设置/监视工具(英文版)MX-SHEET 支持Excel通讯的工具英文版GX REMOTE SER远程维护工具英文版PX-DEVELOPER-过程控制用FBD编程软件监视工具输入模块:QX10 QX28 QX40 QX40-S1 QX41 QX41-S1QX42 QX42-S1 QX70 QX71 QX72 QX80QX81 QX82 QX82-S1输出模块:QY10 QY18A QY22 QY40P QY41P QY42PQY50 QY68A QY70 QY71 QY80 QY81PI/O混合型:QH42P QX48Y57中断模块:QI60模拟量模块:Q64AD Q68ADV Q68AD1 Q62DA Q64DA Q68ADVQ68ADI Q64AD-GH Q62AD-DGH Q62AD-FG温度控制模块:Q64RD Q64RD-G Q64TCTT Q64TCTTBW Q64TCRT Q64TCRTBW隔离通道热电偶模块Q64TDQ64TDV-GH高速计数模块:QD62 QD62D QD62E-[连接电缆]QC30R2 Q6HLD-R2-[终端电阻]A6RCON-R75-[终端排适配器]Q6TA32-[终端排适配器--专用工具]Q6TA32-TOL-[弹簧夹子接线端子]Q6TE-18S定位模块:QD75P1 QD75P2 QD75P4 QD75D1 QD75D2 QD75D4QD75M1 QD75M2 QD75M4 QD75P4 QD75P8通讯模块:QJ71E71-B2 QJ71E71-B5 QJ71E71-100 QJ71LP21-25QJ71LP21S-25 QJ71LP21G QJ71LP21GE QJ72LP25-25QJ72LP25G QJ72LP25GE QJ71BR11 QJ71BR15Q80BD-J71LP21-2 Q80BD-J71LP21G Q80BD-J71BR11QJ61BT11N QJ61CL12 QJ71C24N QJ71C24N-R2QJ71C24N-R4 QJ71CMO QD51 QD51-R24 QJ71FL71QJ71FL71-B2 QJ71AS92 A80BDE-J61BT11FX2N1、主机有16点、32点、48点、64点、80点、128点6种类型，I/O点数各占一半；2、该类型PLC可以带0N、2N的数字量扩展模块(单元) ，最多可扩展到256点；3、可直接连接220V市电，内置8K步的RAM存储器，内有锂电池以保持程序数据；4、该系列PLC不能直接驱动伺服或步进马达，但可通过定位模块控制伺服马达；5、该系列PLC可以带模拟量扩展模块及温度控制模块，但最多为8个；6、该系列PLC通过安装2N系列BD板，可实现RS232、RS485、RS422、CC-LINK通讯；7、2N系列的PLC是FX中功能较强大的PLC，支持复杂的应用指令，价格相对较高；简要提示：在什么条件下选择FX2N系列的PLC?(1)、系统的总I/O点数不超过256点，并且有时系统有较多的模拟量信号需要控制；(2)、系统对运算速度有较高的要求时，系统要做复杂的浮点运算；(3)、其MT系列的PLC，Y0、Y1两输出端可发出20KHz的脉冲，由于其CPU不支持ZRN、DRVI、DRVA指令，但支持PLSV、PLSY指令，故可简单地低速驱动2路的伺服或步进(如滑台的往复运动)，对于相对复杂的运动系统的控制，要选用FX2N系列的定位模块来完成。

三菱PLC 编程软件种类与用途三菱PLC 软件很多，应用非常广泛，其中很多软件很少使用，下面就是三菱PLC 不同系列软件介绍1 三菱PLC 编程软件FXGP-WIN-C: 程序设计软件（支持梯形图、语言程序设计,可进行程序的三菱FX 系列PLC 程序设计软件（不含FX3U）,支持梯形图、指令表、SFC 语言程序设计可进行程序的）支持梯形图指令表、线上更改、监控及调试，程序功能。

线上更改、监控及调试，具有异地读写PLC 程序功能。

三菱PLC 老版本编程软件SWOPC-FXGP WIN-C(FXGPWIN)三菱PLC 老版本编程软件SWOPC-FXGP WIN-C(FXGPWIN2三菱PLC 编程软件GX Developer: 程序设计软件,支持梯形图指令表、支持梯形图、语言程序设计，三菱全系列PLC 程序设计软件支持梯形图、指令表、SFC、ST 及FB、Label 语言程序设计，网络、、参数设定，可进行程序的线上更改、监控及调试，结构化程序的编写（分部程序设计），可制作成标准化参数设定，可进行程序的线上更改、监控及调试，结构化程序的编写（分部程序设计），可制作成标准化），程序, 在其它同类系统中使用。

程序在其它同类系统中使用。

3三菱PLC 编程仿真软件GX Simulator6-C:的仿真调试软件，系列），），模拟外部三菱PLC 的仿真调试软件，支持三菱所有型号PLC（FX,AnU,QnA 和Q 系列），模拟外部I/O 信（号，设定软件状态与数值。

设定软件状态与数值。

4 三菱PLC 编程软件GX Explorer: 维护工具,提供维护必要的功能。

操作，三菱全系列PLC 维护工具提供PLC 维护必要的功能。

类Windows 操作，通过拖动进行程序的上下载，系统的资料，传/下载，可以同时打开几个窗口监控多CPU 系统的资料，配合GX RemoteService-I 使用网际网络维护下载功能.5 三菱PLC 编程软件GX RemoteService I : 远程访问工具安装在服务器上，通过网际网络/局域网连接访问工具，和客户。

4.5智能功能模块的开关设置使用GX Developer的I/O分配设置进行智能功能模块的设置1设置项目智能功能模块开关由开关1至5组成并且是使用16位数据设置的当未设置智能功能模块开关时开关1至5的默认值是0表4.1 智能功能模块的开关设置项目CH1CH4CH5CH8CLEARHOLD0 CLEAR1 HOLD正常模式　非同步　同步输出模式　数模转换处理　增益设置模式固定5 0要点1依据使用的模块型号数模模块输出范围如下所示• Q62DA, Q64DA·······0H至4H F H• Q68DAV···················0H2H至4H F H1当设置是0H时输出运行范围将是1至5 V • Q68DAI····················0H1H F H2关于Q62DA和Q64DA使开关2空着3关于Q68DAV和Q68DAI将以二进制设置开关3如果输入格式改成二进制数则设置会很容易例把CH3CH5和CH8设置成HOLD输入格式二进制十六进制设置值10010100 94H4如果使用智能功能模块开关4设置偏置/增益设置模式则会忽略开关4的其它设置分辨率模式和同步输出模式的设置5偏置/增益设置模式设置方面功能版本A不同于功能版本B在偏置/增益设置模式中检查RUN LED闪烁后进行偏置/增益设置如果RUN LED不闪烁则进行检查看看开关4设置是否正确6由于依据分辨率模式设置模拟输出值会明显不同所以要在进行模拟输出处理之前彻底检查智能功能模块开关的设置例子当设置范围是-10至10V并且数字输入值设置成4000时的模拟输出值高分辨率模式正常分辨率模式模拟输出值约2.5 V 约10.0 V2操作步骤用GX Developer I/O分配设置屏幕开始设置a I/O分配设置屏幕对安装了数模转换模块的插槽进行下列设置需要类型设置按需要设置其它项目类型型号名称点数起始 XY 具体设置选择intelli.输入模块型号名称选择16点输入数模转换模块的起始I/O地址指定数模转换模块的控制PLC 由于出错时间输出模式或H/W出错时间PLC运行模式对数模转换模块无效所以不需要这些设置b智能功能模块屏幕的开关设置单击I/O分配设置屏幕上的[开关设置]以显示左边所示的屏幕然后设置开关1至5如果以十六进制输入数值则很容易设置开关把输入格式改成十六进制然后输入数值。

Q系列模数转换模块（Q64AD、Q68ADV、Q68ADI）写入
步骤
Q系列模数转换模块（Q64AD/Q68ADV/Q68ADI）写入步骤

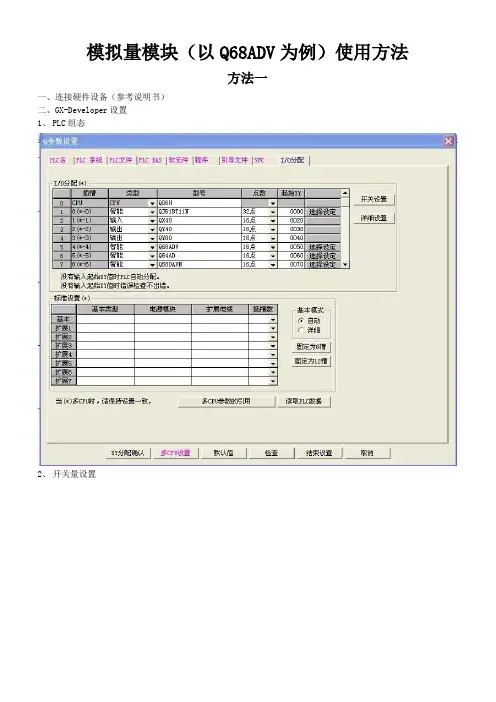

1、对各模块的I/O进行设置
步骤：参数→PLC参数→I/O分配
（1）、设置智能功能模块的I/O地址
（2）、点击“开关设置”，根据手册设置
（3）、点击“详细设置”
2、对智能功能模块各通道进行设置
步骤：工具→智能功能模块→Start（必须安装智能功能模块软件）（1）、CH模/数转换允许/禁止设置Enable（允许）/Disable （禁止）
（2）、CH采样处理/平均处理设置Sampling（采样处理）/Averaging（平均处理）
（3）、CH时间/次数指定Number of times（次数）/Time（时间）
（4）、CH平均时间/平均次数设置时间（范围：2-5000ms）/次数（4-62500）
3、自动刷新设置
步骤：工具→智能功能模块→Start（必须安装智能功能模块软件）→填写Start I/O、选择Package name 和Module model→Auto refresh
4、能功能模块设置写入PLC
步骤：在智能功能模块软件里选择online→Write to PLC (把智能功能模块参数写入CPU模块)
5、程序写入
程序实例（请参考《Q系列模数转换模块手册》）。
