模数转换电路

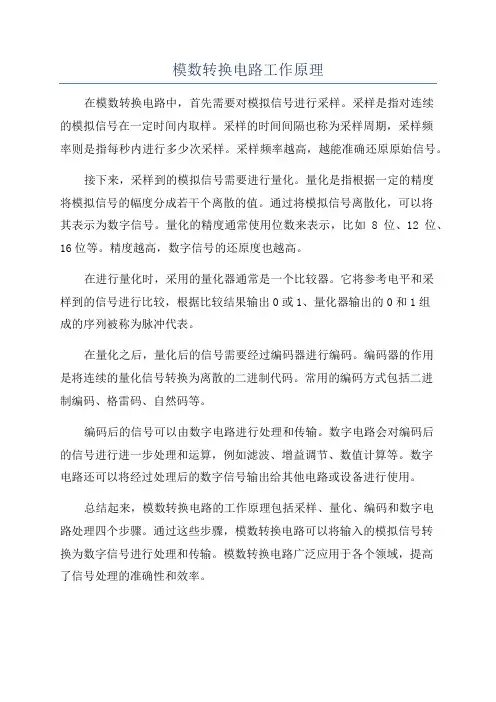

模数转换电路工作原理
在模数转换电路中，首先需要对模拟信号进行采样。

采样是指对连续
的模拟信号在一定时间内取样。

采样的时间间隔也称为采样周期，采样频
率则是指每秒内进行多少次采样。

采样频率越高，越能准确还原原始信号。

接下来，采样到的模拟信号需要进行量化。

量化是指根据一定的精度
将模拟信号的幅度分成若干个离散的值。

通过将模拟信号离散化，可以将
其表示为数字信号。

量化的精度通常使用位数来表示，比如8位、12位、16位等。

精度越高，数字信号的还原度也越高。

在进行量化时，采用的量化器通常是一个比较器。

它将参考电平和采
样到的信号进行比较，根据比较结果输出0或1、量化器输出的0和1组
成的序列被称为脉冲代表。

在量化之后，量化后的信号需要经过编码器进行编码。

编码器的作用
是将连续的量化信号转换为离散的二进制代码。

常用的编码方式包括二进
制编码、格雷码、自然码等。

编码后的信号可以由数字电路进行处理和传输。

数字电路会对编码后
的信号进行进一步处理和运算，例如滤波、增益调节、数值计算等。

数字
电路还可以将经过处理后的数字信号输出给其他电路或设备进行使用。

总结起来，模数转换电路的工作原理包括采样、量化、编码和数字电
路处理四个步骤。

通过这些步骤，模数转换电路可以将输入的模拟信号转
换为数字信号进行处理和传输。

模数转换电路广泛应用于各个领域，提高
了信号处理的准确性和效率。

模数转换电路工作原理
模数转换电路将输入的模拟信号转换成数字信号。

这种数字信号是由
一系列二进制位组成的，每个二进制位只能为0或1。

数字信号的取值范
围是有限的，因此需要将模拟信号量化成离散的数值。

量化的大小由采样
精度决定，采样精度越高，转换精度就越高。

模数转换电路的主要部分是ADC（模数转换器）。

ADC将模拟信号分
为若干个等分的区间，将每个区间的电压值转换为对应的数字信号（二进
制代码）。

ADC在转换过程中需要进行采样、量化和编码，其基本原理如下：
1.采样：模数转换器从模拟信号源中采样，并将样本保持在一个保持
电容器中，以等待进一步处理。

2.量化：ADC将模拟信号的幅度与分辨率（也称为精度）进行比较，
并将幅度舍入到最近的离散级别上。

离散级别的数量是由分辨率决定的。

较高的分辨率意味着更小的步长和更高的准确度。

3.编码：ADC将得到的数字值，转换成相应的二进制代码。

ADC还需要有时钟信号来控制采样和转换的时间。

当时钟信号到来时，ADC执行采样、量化和编码等操作，将得到的数字信号输出给数字处理器
或其他数字电路。

总之，模数转换电路通过采样、量化、编码等步骤将模拟信号转换为
数字信号。

ADC是模数转换电路中最重要的部分，其采样精度决定了转换
质量。

电子电路中的模数转换方法有哪些在数字电路中，模数转换是一种将模拟信号转换为数字信号的过程。

模数转换主要用于信号处理、通信系统以及其他数字化应用中。

本文将介绍几种常见的电子电路中的模数转换方法。

一、逐次逼近式模数转换（Successive Approximation Register, SAR）逐次逼近式模数转换是一种常用的模数转换方法。

该方法通过逐步逼近输入模拟信号来获得相应的数字代码。

逐次逼近式模数转换器通常由比较器、数字-模拟转换器和递归逼近逻辑电路组成。

在每一次迭代过程中，逼近器将比较器的输出与参考电压进行比较，以确定二进制代码的每一位。

通过多次迭代，可以逐渐逼近输入信号的数字表示。

二、积分型模数转换（Integrating Type ADC）积分型模数转换是一种将模拟信号转换为数字信号的方法。

该方法基于模拟信号在一段时间内的积分值，通过比较积分值与参考电压，来获得对应的数字代码。

积分型模数转换器通常由积分器、比较器和计数器组成。

模拟信号被积分器积分，并与参考电压进行比较。

当积分值达到参考电压时，比较器输出一个脉冲信号，计数器记录下对应的数字代码。

三、逐次逼近逻辑（Interpolation）逐次逼近逻辑是一种模数转换方法，是采用数模转换和电路逼近相结合的方式。

逐次逼近逻辑利用数字电路和模拟电路相互传递信号，逐步逼近输入模拟信号的数字表示。

该方法结构简单，适用于高速转换和精度要求较高的应用。

四、脉冲密度调制（Pulse Density Modulation, PDM）脉冲密度调制是一种将模拟信号转换为数字信号的方法。

该方法将模拟信号转换为一个脉冲序列，其中脉冲的密度取决于模拟信号的幅值。

PDM常用于音频信号的数字化转换，其优点是有效地保留了原始模拟信号的动态特性。

五、时间交织（Time Interleaved）时间交织是一种将模拟信号转换为数字信号的方法。

该方法利用多个转换通道同时对输入信号进行采样和转换，然后将这些通道的结果合并为一个数字代码。

电路中的模数转换与数模转换的原理与应用在现代电子设备中，模数转换和数模转换是一些关键的技术，广泛应用于音频、视频和通信等领域。

这些转换技术允许我们将模拟信号和数字信号之间进行转换，并在电路设计中发挥重要作用。

本文将探讨模数转换和数模转换的原理和应用。

一、模数转换（ADC）模数转换（Analog-to-Digital Conversion，简称ADC）是将连续的模拟信号转换为离散的数字信号的过程。

它的原理基于量化和编码两个步骤。

首先，量化将连续的模拟信号分为不同的离散级别。

这个过程类似于将一个连续的信号映射到一组离散的数值上。

量化程度的精确度决定了数字信号的分辨率。

常见的量化方法有线性量化和非线性量化。

接下来，编码将量化后的数值转换为数字信号。

常见的编码方式包括二进制编码、格雷码和翻转码等。

其中，二进制编码是最常用的编码方式，它将每个量化级别与一个二进制码相对应。

模数转换器的应用非常广泛。

例如，在音频信号处理中，模数转换器将模拟音频信号转换为数字形式，使得我们可以进行数字信号处理，如音频编码和音频分析等。

此外，在通信系统中，模数转换器将模拟语音信号转换为数字信号，使得我们可以进行数字通信，如电话和移动通信等。

二、数模转换（DAC）数模转换（Digital-to-Analog Conversion，简称DAC）是将离散的数字信号转换为连续的模拟信号的过程。

它的原理与模数转换相反，包括解码和重构两个步骤。

首先，解码将数字信号转换为对应的离散数值。

解码过程与编码过程相反，常见的解码方式包括二进制解码和查找表解码等。

接着，重构将解码后的数值转换为模拟信号。

重构过程类似于对数字信号进行插值和滤波，以恢复出连续的模拟信号。

数模转换器在许多领域中也得到广泛应用。

例如，在音频播放器中，数模转换器将数字音频信号转换为模拟音频信号，供扬声器播放。

此外，在调制解调器中，数模转换器将数字通信信号转换为模拟信号，使其可以被传输和接收。

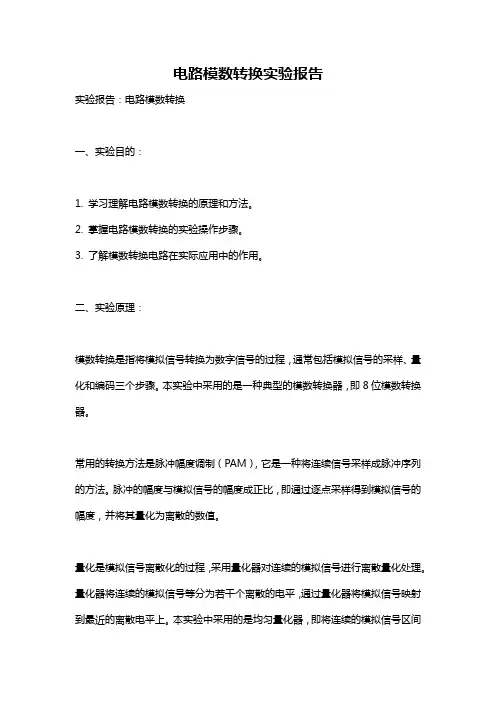

电路模数转换实验报告实验报告：电路模数转换一、实验目的：1. 学习理解电路模数转换的原理和方法。

2. 掌握电路模数转换的实验操作步骤。

3. 了解模数转换电路在实际应用中的作用。

二、实验原理：模数转换是指将模拟信号转换为数字信号的过程，通常包括模拟信号的采样、量化和编码三个步骤。

本实验中采用的是一种典型的模数转换器，即8位模数转换器。

常用的转换方法是脉冲幅度调制（PAM），它是一种将连续信号采样成脉冲序列的方法。

脉冲的幅度与模拟信号的幅度成正比，即通过逐点采样得到模拟信号的幅度，并将其量化为离散的数值。

量化是模拟信号离散化的过程，采用量化器对连续的模拟信号进行离散量化处理。

量化器将连续的模拟信号等分为若干个离散的电平，通过量化器将模拟信号映射到最近的离散电平上。

本实验中采用的是均匀量化器，即将连续的模拟信号区间划分为相等的电平。

编码是将量化后的离散信号用数字进行表示的过程。

通常采用二进制编码方法，将每个量化电平分配一个固定位数的二进制代码，表示该电平的相对大小。

三、实验器材和元器件：1. 函数信号发生器2. 示波器3. 模数转换器实验箱4. 多用电表5. 电阻四、实验步骤：1. 按照实验电路图连接电路：将函数信号发生器的输出与模数转换器的输入相连，将模数转换器的输出与示波器连接，连接电源。

2. 设置函数信号发生器的频率和幅度，并将信号类型设置为正弦波。

3. 将示波器的时间基准调至适当的范围，并观察输出信号的波形。

4. 调节函数信号发生器的频率和幅度，观察输出信号的变化。

5. 使用多用电表测量模数转换器的输入和输出信号的电压值，记录数据。

6. 通过比较输入和输出信号的电压值，分析和验证模数转换器的性能。

五、实验结果和分析：1. 根据所测得的输入和输出信号的电压值，计算并记录出每个量化电平的二进制代码和对应的幅度。

2. 绘制输入和输出信号的波形图，并进行比较分析。

3. 分析实验中可能出现的误差和不确定性，并探讨其原因。

数模转换电路原理
数模转换电路是指将数字信号转换为模拟信号的电路。

数模转换电路的基本原理是根据数字信号的离散特性，利用数字量与模拟量之间的转换关系来实现信号的转换。

常见的数模转换电路有数字模拟转换器（DAC）和模数转换器（ADC）。

DAC是将数字信号转换为模拟信号的电路。

它根据输入的数字信号值，在输出端生成与输入相对应的模拟信号。

DAC电路的基本原理是通过数字信号的二进制编码来确定输出模拟信号的电平大小。

具体来说，DAC电路将输入的数字信号按照一定的编码方式，将每个数字位对应到不同的电平上，然后利用各种放大、滤波等技术处理，最终生成与输入数字信号相对应的模拟信号。

ADC是将模拟信号转换为数字信号的电路。

它根据输入的模拟信号大小，在输出端生成对应的数字信号值。

ADC电路的基本原理是通过对模拟信号的抽样、量化和编码来实现信号的数字化。

具体来说，ADC电路对输入模拟信号进行周期性的抽样，将每个抽样点的电平值进行量化，即将连续的模拟电平转换为离散的数字量，然后将量化后的数字量按照一定编码方式输出。

数模转换电路在很多应用中发挥着重要作用。

在通信系统中，常用的数字音频、视频信号需要经过数模转换才能在模拟信号通路中传输。

在测量与控制系统中，传感器采集的模拟信号需要通过ADC转换为数字信号，进行计算和处理。

总之，数模
转换电路是数字与模拟领域的重要桥梁，对于实现数字与模拟信号的互相转换具有重要意义。

如何设计简单的模数转换器和数模转换器电路在电子领域中，模数转换器（ADC）和数模转换器（DAC）是常见的电路设备，它们可以将模拟信号转换为数字信号或将数字信号转换为模拟信号。

本文将介绍如何设计一种简单但有效的模数转换器和数模转换器电路。

一、模数转换器（ADC）电路设计：ADC的作用是将模拟信号转换为数字信号。

以下是一个简单的ADC电路设计方案：1. 采样电路：ADC的第一阶段是采样，即对模拟信号进行定期的采样。

可以使用开关电容电路或样保持电路来实现这一功能。

这些电路可以将输入信号保持在一个电容中，然后在固定的采样时间内读取电容电压。

2. 量化电路：采样之后，接下来需要将模拟信号量化为数字信号。

使用比较器和计数器可以实现这一过程。

比较器将采样信号与一个参考电压进行比较，并产生高低电平的输出信号。

计数器用于计算比较器输出信号的个数，并将其转换为数字表示。

3. 数字处理电路：ADC的最后一步是数字处理，即将量化后的数字信号进行处理和滤波。

这个过程可以使用微处理器或数字信号处理器（DSP）来完成。

数字处理电路可以对信号进行滤波、平滑和放大等操作，以提高最终输出结果的质量。

二、数模转换器（DAC）电路设计：DAC的作用是将数字信号转换为模拟信号。

以下是一个简单的DAC电路设计方案：1. 数字信号处理：DAC的第一步是对数字信号进行处理。

这可以通过计算机、FPGA或其他数字处理设备来完成。

在这一步中，将数字信号转换为对应的数值表示。

2. 数字到模拟转换：将处理后的数字信号转换为模拟信号的常用方法是使用数字锯齿波发生器。

数字锯齿波发生器通过逐步增加或减小电压的值来产生连续的模拟输出信号。

可以使用操作放大器和运算放大器来实现这个功能。

3. 输出放大和滤波：模拟信号产生后，可能需要通过放大器进行放大以适应实际应用场景。

此外，还可以使用滤波器来去除模拟信号中的噪声和杂散成分，以提高输出信号的质量和稳定性。

总结：通过以上简单的电路设计方案，我们可以实现基本的模数转换器和数模转换器。
