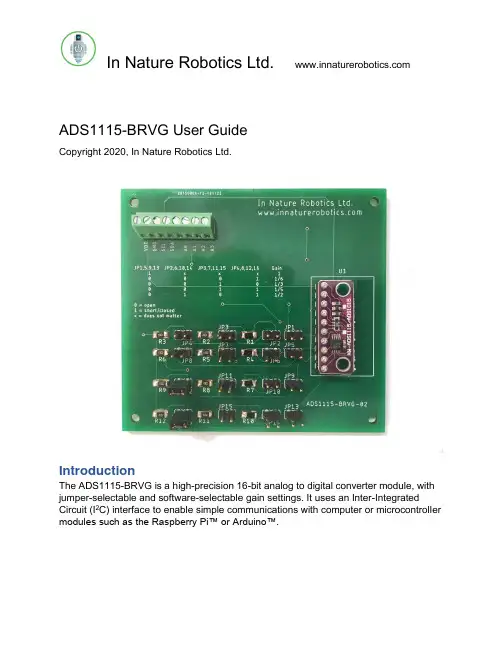

ADS1115-BRVG User GuideCopyright 2020, In Nature Robotics Ltd.IntroductionThe ADS1115-BRVG is a high-precision 16-bit analog to digital converter module, with jumper-selectable and software-selectable gain settings. It uses an Inter-Integrated Circuit (I2C) interface to enable simple communications with computer or microcontroller modules such as the Raspberry Pi™ or Arduino™.Absolute Maximum Ratings(1)(1) Stresses above those listed under Absolute Maximum Ratings may causepermanent damage to the device. Exposure to absolute maximum conditions for extended periods may affect device reliability.Electrical CharacteristicsAll specifications at -40 °C to +125 °C, VDD = 3.3V, and Full-Scale (FS) = ± 2.048V, unless otherwise noted. Typical values are at +25 °C.(1)This parameter expresses the full-scale range of the ADC scaling. In no event should more thanVDD+0.3V be applied to this device.(2)99% of full-scale.(3)Includes all errors from onboard PGA and reference.Jumper Settings For ADC GainThe ADS1115-BRVG comes with jumpers and resistor dividers that can be used to divide the voltage seen by the analog to digital converter. This can be useful for example when monitoring a battery voltage or some other voltage that may be considerably higher than the power supply voltage (VDD) of the ADS1115 analog to digital converter. The following two tables indicate which jumpers correspond to which input channels of the ADS1115 (Table 1) and which jumper settings should be used to achieve a given gain at the ADS1115 (Table 2).Table 1. Jumpers For A to D ChannelsTable 2. Jumper Settings For A to D Input GainPhoenix Connector Screw Terminal WiringElectrical connections to the green Phoenix connector in the top-left corner of the board should be made as follows:Table 3. Phoenix Connector WiringSample CodeArduino Uno Sample CodeThe program below uses the default ADS1115 gain of 2/3, so that the reference voltage is ±4.096V/ (2/3) = ± 6.144V. The program samples the single-ended voltage on all 4 channels approximately once per second, and outputs the results to the serial port at 9600 bps. The program requires the Adafruit ADS1X15 library in order to run. This library is available through the Arduino development software (i.e. cli ck the ‘Tools | Manage Libraries’ menu item, and search for “Adafruit ADS1X15”).#include<Wire.h>#include<Adafruit_ADS1015.h>Adafruit_ADS1115 ads(0x48);float fVoltages[4];void setup() {Serial.begin(9600);Wire.setClock(100000);ads.begin();}void loop() {int16_t adc0;int16_t adc1;int16_t adc2;int16_t adc3;adc0 = ads.readADC_SingleEnded(0);adc1 = ads.readADC_SingleEnded(1);adc2 = ads.readADC_SingleEnded(2);adc3 = ads.readADC_SingleEnded(3);fVoltages[0] = (adc0*0.1875)/1000;fVoltages[1] = (adc1*0.1875)/1000;fVoltages[2] = (adc2*0.1875)/1000;fVoltages[3] = (adc3*0.1875)/1000;Serial.print(fVoltages[0],3);Serial.print("\t");Serial.print(fVoltages[1],3);Serial.print("\t");Serial.print(fVoltages[2],3);Serial.print("\t");Serial.print(fVoltages[3],3);Serial.println();delay(1000);}Raspberry Pi Sample CodeThe program below also uses the default ADS1115 gain of 2/3, so that the reference voltage is ±4.096V/ (2/3) = ± 6.144V. The program samples the single-ended voltage on all 4 channels and prints out the results. The program requires the “AToD.h” and “AToD.cpp” library files from In Nature Robotics Ltd. Links to these files are available from the ADS1115-BRVG product page at .#include<iostream>#include<string>#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<memory>#include"AToD.h"using namespace std;int main (void){const int NUM_READINGS = 100;char *i2c_filename = (char*)"/dev/i2c-1";const unsigned char A_TO_D_ADDRESS = 0x48;AToD atod(i2c_filename, A_TO_D_ADDRESS);//constructorfor (int i=0;i<NUM_READINGS;i++){double channel_voltages[4] = {0.0,0.0,0.0,0.0};for (int j=0;j<4;j++) {atod.GetMeasurement(j+1,0,1.0,channel_voltages[j]);}printf("Voltages: %.3f, %.3f, %.3f, %.3f\n",channel_voltages[0],channel_vol tages[1],channel_voltages[2],channel_voltages[3]);}return0 ;}。

51单片机ad转换代码及仿真一、前言51单片机是一种广泛应用于嵌入式系统领域的微控制器，其具有低功耗、高性能、易学易用等特点。

其中，AD转换模块是其重要的功能之一，可以实现模拟信号到数字信号的转换。

本文将介绍51单片机AD 转换的相关知识和代码实现，并通过仿真验证其正确性。

二、51单片机AD转换原理1. AD转换概述AD转换（Analog-to-Digital Conversion）是指将模拟信号（如声音、图像等）转化为数字信号的过程。

在嵌入式系统中，AD转换通常用于采集外部传感器等模拟量信号，并将其转化为数字量进行处理。

2. 51单片机AD转换模块51单片机内置了一个8位AD转换模块，可以对0~5V范围内的模拟信号进行采样和转换。

该模块包含以下主要部分：（1）输入端：可接受外部0~5V范围内的模拟信号。

（2）采样保持电路：在采样期间对输入信号进行保持，以避免采样过程中信号波动。

（3）比较器：将输入信号与参考电压进行比较，并输出比较结果。

（4）计数器：对比较结果进行计数，得到AD转换的结果。

（5）控制逻辑：控制采样、保持、比较和计数等过程。

3. AD转换精度AD转换精度是指数字信号与模拟信号之间的误差，通常用位数来表示。

例如，8位AD转换器可以将模拟信号分成256个等级，即精度为1/256。

因此，AD转换精度越高，数字信号与模拟信号之间的误差越小。

4. AD转换速率AD转换速率是指单位时间内进行的AD转换次数。

在51单片机中，AD转换速率受到时钟频率和采样时间的限制。

因此，在实际应用中需要根据具体情况选择合适的时钟频率和采样时间以满足要求的转换速率。

三、51单片机AD转换代码实现以下为51单片机AD转换代码实现：```#include <reg52.h>sbit IN = P1^0; // 定义输入端口sbit OUT = P2^0; // 定义输出端口void main(){unsigned char result;while (1){ADC_CONTR = 0x90; // 打开ADCADC_CONTR |= 0x08; // 开始采样while (!(ADC_CONTR & 0x10)); // 等待采样完成result = ADC_RES; // 读取结果OUT = result; // 输出结果}}```代码解释：（1）定义输入输出端口：使用sbit关键字定义输入端口和输出端口。

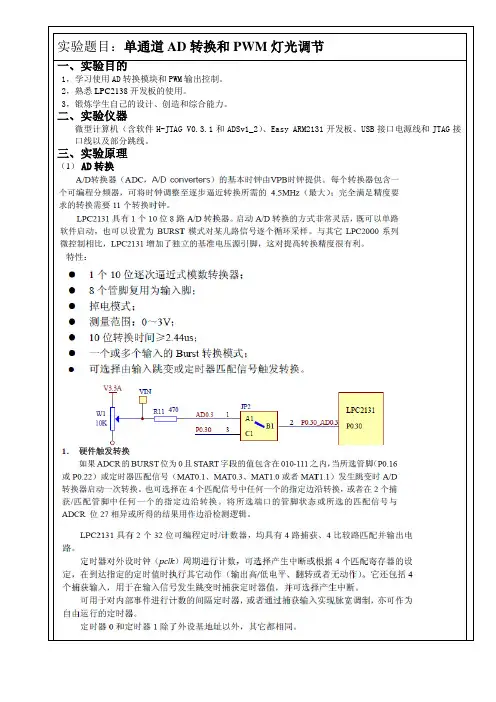

实验题目：单通道AD转换和PWM灯光调节一、实验目的1，学习使用AD转换模块和PWM输出控制。

2，熟悉LPC2138开发板的使用。

3，锻炼学生自己的设计、创造和综合能力。

二、实验仪器微型计算机（含软件H-JTAG V0.3.1和ADSv1_2）、Easy ARM2131开发板、USB接口电源线和JTAG接口线以及部分跳线。

三、实验原理（1）AD转换特性：基本操作：（2）PWMLPC3131/2132/2138 的脉宽调制器建立在前一章的标准定时器0/1 之上。

应用可在PWM 和匹配当中进行选择。

特性：7 个匹配寄存器，可实现 6 个单边沿控制或 3 个双边沿控制 PWM 输出，或这两种类型的混合输出：－连续操作，可选择在匹配时产生中断－匹配时停止定时器，可选择产生中断－匹配时复位定时器，可选择产生中断每个匹配寄存器对应一个外部输出，具有下列特性：－匹配时设置为低电平支持单边沿控制和/或双边沿控制的 PWM 输出。

单边沿控制 PWM 输出在每个周期开始时总是为高电平，除非输出保持恒定低电平。

双边沿控制 PWM 输出可在一个周期内的任何位置产生边沿。

这样可同时产生正和负脉冲。

脉冲周期和宽度可以是任何的定时器计数值。

这样可实现灵活的分辨率和重复速率的设定。

所有PWM 输出都以相同的重复率发生。

双边沿控制的 PWM 输出可编程为正脉冲或负脉冲匹配寄存器更新与脉冲输出同步，防止产生错误的脉冲。

软件必须在新的匹配值生效之前将它们释放。

如果不使能 PWM 模式，可作为一个标准定时器带可编程 32 位预分频器的 32 位定时器/计数器当输入信号跳变时 4 个捕获寄存器可取得定时器的瞬时值，也可选择使捕获事件产生中断。

四、实验内容设置P0.30连接AD0.3，对AD0.3进行电压采样，进行AD转换，将转换后的电压值作为PWM占空比的改变值，来改变PWM的输出波形的占空比，以此来调节发光二极管灯光的亮度。

并将电压转换值发送到串口显示实验程序如下：#include "config.h"#define BEEP (1<<7)/***************************************************************************************** ** 函数名称：DelaymS()** 函数功能：长软件延时** 入口参数：dly 延时参数，值越大，延时越久** 出口参数：无**************************************************************************************/ void Delayms(uint32 dly){ uint32 i;for (;dly>0;dly--)for(i=0;i<5000;i++);}/***************************************************************************************** ** 函数名称：DelayNS()** 函数功能：长软件延时** 入口参数：dly 延时参数，值越大，延时越久** 出口参数：无*********************************************************************************/void DelayNS (uint32 dly){uint32 i;for ( ; dly>0; dly--)for (i=0; i<5000; i++);}#defineUART_BPS 115200 // 通讯波特率115200/***************************************************************************************** ** 函数名称：UART0_Init()** 函数功能：初始化串口0：波特率115200，8位数据位，1位停止位，无奇偶校验。

ad转换模块引脚输入和输出AD转换模块是一种将模拟信号转换为数字信号的电路模块。

它通常由模数转换器、采样保持电路、时钟电路等组成。

在实际应用中，AD转换模块被广泛应用于工业自动化、医疗设备、通信设备等领域。

本文将详细介绍AD转换模块的引脚输入和输出。

一、AD转换模块的引脚类型1. 电源引脚AD转换模块需要接受外部供电，因此需要有电源引脚。

通常情况下，AD转换模块的电源引脚有两个，一个是正极，一个是负极。

正极一般标记为VCC或者AVDD，负极则标记为GND或者AGND。

2. 控制引脚AD转换模块需要通过控制引脚来控制采样速率、采样精度等参数。

这些控制参数可以通过SPI接口或者I2C接口进行设置。

常见的控制引脚包括：（1）CS：芯片选择信号。

（2）SCLK：串行时钟信号。

（3）SDI：串行数据输入信号。

（4）SDO：串行数据输出信号。

3. 输入引脚AD转换模块的输入引脚用于接收模拟信号。

输入引脚一般有两个，一个是正极，一个是负极。

正极一般标记为AIN+，负极则标记为AIN-。

4. 输出引脚AD转换模块的输出引脚用于输出数字信号。

输出引脚一般只有一个，标记为DOUT。

二、AD转换模块的输入和输出特性1. 输入特性（1）输入范围：AD转换模块的输入电压范围是指在不损坏芯片的情况下，可以正确采样的电压范围。

一般情况下，AD转换模块的输入电压范围为0V~VREF。

（2）采样率：AD转换模块的采样率是指每秒钟可以进行多少次采样。

采样率越高，精度越高，但芯片成本也会随之增加。

（3）分辨率：AD转换模块的分辨率是指数字信号与模拟信号之间的精度差异。

分辨率越高，则数字信号与模拟信号之间的误差就越小。

2. 输出特性（1）输出格式：AD转换器通常会将数字信号以二进制形式输出。

因此，在使用数字信号时需要进行解码。

（2）输出速率：AD转换器的输出速率是指每秒钟可以输出多少个数字信号。

输出速率越高，则芯片的处理速度也会越快。

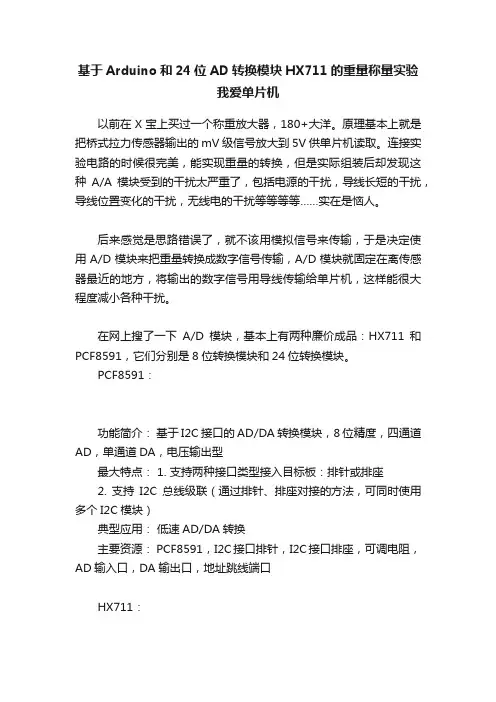

基于Arduino和24位AD转换模块HX711的重量称量实验我爱单片机以前在X宝上买过一个称重放大器，180+大洋。

原理基本上就是把桥式拉力传感器输出的mV级信号放大到5V供单片机读取。

连接实验电路的时候很完美，能实现重量的转换，但是实际组装后却发现这种A/A模块受到的干扰太严重了，包括电源的干扰，导线长短的干扰，导线位置变化的干扰，无线电的干扰等等等等……实在是恼人。

后来感觉是思路错误了，就不该用模拟信号来传输，于是决定使用A/D模块来把重量转换成数字信号传输，A/D模块就固定在离传感器最近的地方，将输出的数字信号用导线传输给单片机，这样能很大程度减小各种干扰。

在网上搜了一下A/D模块，基本上有两种廉价成品：HX711和PCF8591，它们分别是8位转换模块和24位转换模块。

PCF8591：功能简介：基于I2C接口的AD/DA转换模块，8位精度，四通道AD，单通道DA，电压输出型最大特点： 1. 支持两种接口类型接入目标板：排针或排座2. 支持I2C总线级联（通过排针、排座对接的方法，可同时使用多个I2C模块）典型应用：低速AD/DA转换主要资源： PCF8591，I2C接口排针，I2C接口排座，可调电阻，AD输入口，DA输出口，地址跳线端口HX711：模块工作电压：4.8-5.5v典型电流 1.6mA体积：长 2.9cm * 宽 1.7cm * 高 0.4cm● 带金属屏蔽，强抗干扰，预留MCU(STC15F104)位置，可自行升级二次开发。

● 两路可选择差分输入● 片内低噪声可编程放大器，可选增益为32、64 和128● 片内稳压电路可直接向外部传感器和芯片内A/D 转换器提供电源● 片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟● 上电自动复位电路● 简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程● 可选择10Hz 或80Hz 的输出数据速率● 同步抑制50Hz 和60Hz 的电源干扰● 耗电量（含稳压电源电路）：典型工作电流：< 1.7mA, 断电电流：< 1μA● 工作电压范围：2.6 ~ 5.5V● 工作温度范围：-20 ~ +85℃===============================我叫分割线=================================我要使用的拉力传感器为传统的桥式传感器，量程1kg，想要达到1g的精度，这就要求模块输出位数至少为10位（2^10=1024），8位的PCF8591无法胜任，因为它的精度只有2^8=256位。
