隧道二衬钢筋施工做法

隧道二衬施工作业指导书隧道二次衬砌按照“新奥法原理”，在围岩及初期支护变形基本稳定后进行施工。

二次衬砌按照先仰供和铺底、后拱墙的次序施作。

一、二衬施作的条件1、隧道周边位移速率有明显减缓趋势。

2、水平收敛（拱脚附近）速度小于0.2mm/d，或拱顶位移速率小于0.15mm/d。

3、施做二次衬砌前的收敛量已达总收敛量的80%。

4、严格清除钢筋网和露头，补喷混凝土使其表面平整圆顺，凹凸量不得超过±5cm。

二、技术要求：1、钢筋绑扎采用移动式多功能作业平台进行，人工绑扎。

钢筋加工在洞外加工场进行，钢筋绑扎时采用滑板隔离措施以防划破防水板。

2、模板台车有效灌筑段长12m，为了配合模板台车就位，边墙水沟底板以下部分人工立模（即矮边墙）先行浇注，并预埋台车固定螺栓。

3、混凝土在搅拌站拌和，混凝土搅拌车运输至浇注地点后用输送泵送入模，两侧分层对称浇注。

4、二次衬砌必须全断面模筑25号混凝土，并注意有关预埋件的安置。

5、必须严格执行试验室提供的施工配合比，不得擅自更改。

6、砼强度达到10Mpa以上时方能拆模，脱模后混凝土表面洒水养护不得少于14天。

7、二衬钢筋绑扎及台车就位后分别经监理工程师检查合格签认后进行混凝土浇注作业。

8、二衬施工缝设橡胶止水带，施工时止水带的位置准确，用特制夹具固定牢固，以防混凝土浇注过程中变形。

三、防水层铺设本隧设计采用1.5mm厚改性LDPE防水板和450克/平方米土工布作为防水层，施工中采用无钉铺设工艺。

强力钉及改性LDPE热融衬垫将土工布固定在喷射砼基面上，用压焊器使热融衬垫与改性LDPE热融焊接，将改性LDPE 铺设在土工布表面。

1、台车就位利用多功能台架铺设防水板，台架超前5米行走在模板台车的轨道上。

2、土工布铺设检查初期支护表面，对锚杆露头、钢筋、喷射混凝土尖锐及粗糟进行处理。

钢筋头在5mm以内的要套塑料帽或用快硬砂浆抹平,用台车将土工布由拱顶向两侧对称铺设，铺设时采用φ80专用塑料垫圈作固定点，使用射钉枪将水泥钉通过垫圈中央打入喷射混凝土中，用以固定土工布；固定点采用梅花形布置，间距：拱部0.5～0.7米,边墙1.0～1.2米。

隧道二衬钢筋施工控制措施1、环向、法向、纵向定位钢筋的施工在二衬土工布及防水板安装完毕后，由技术人员在该环二衬中部位置及端头位置的防水板上测出2条法线，以红色油漆标识一个环向。

钢筋班根据法线每两米一环先安装好外层环向定位主筋(采用Φ25螺纹钢筋)，并在端头环向主筋上焊接控制层间距及保护层的法向定位钢筋，法向定位钢筋采用L型焊接在环向定位筋上，焊接时注意用竹胶板外贴，防止烧坏防水板，如下图:外层钢筋环向定位筋的施工法向定位钢筋图在环向定位钢筋及法向定位钢筋安装好之后焊接通知技术人员根据保护层控制厚度进行水平定位钢筋的测量放样（采取两头测量放样，在根据放样点采用细线拉直焊接水平定位钢筋，保证水平定位钢筋顺直水平）:拉线控制空间的法向定位钢筋水平定位钢筋的焊接2、外层钢筋安装根据法向定位筋上测量点位及层间距宽度，焊接外层钢筋水平定位钢筋，再根据设计要求安装外层钢筋（靠近防水板一侧），其间距、连接方式等应符合设计及规范要求（可采用钢筋卡具或事先在水平定位筋上画好钢筋位置），确保主筋间距均匀，并在外层钢筋与防水板之间安装保护层垫块，每平方米4个，呈梅花型布置，防止钢筋与防水板紧贴及损坏防水板。

安装好的外层钢筋应绑扎稳定牢固，不得出现晃动现象，如下图。

外层钢筋绑扎保护层垫块3、内层钢筋安装1）准确定位。

在外层钢筋安装完成并验收合格后再进行内层钢筋的安装，在内层钢筋安装前，先根据技术人员对保护层控制测量放样点采用拉线形式焊接水平定位钢筋（确保水平定位钢筋顺直）。

2）焊接纵向定位钢筋时据钢筋大小和保护层厚度要求，计算纵向定位钢筋的位置，以巴东隧道进口IV级围岩Ф20钢筋为例计算如下：测量放样净保护层控制在60mm，拱顶位置考虑钢筋下沉影响，保护层控制在80cm。

主筋直径20mm，勾筋直径8mm,纵向定位钢筋位置应在测量保护层控制点往外20+8=28mm的位置。

3）在纵向定位钢筋固定好之后，作业人员采用钢筋卡具或事先在水平定位筋上画好钢筋位置点施工内层主筋，且在环向主筋与纵向定位钢筋搭接位置处绑扎牢固，确保环向主筋的稳定性。

瓦斯隧道二衬钢筋连接方式瓦斯隧道二衬钢筋连接方式，这个话题，说起来其实蛮有意思的。

你要知道，瓦斯隧道这种地方，不是你随便走一走就能进去的。

它不单单是地下那种昏暗、潮湿、阴森的感觉，更重要的是，它们可是承载着极大的压力和风险。

这时候，钢筋的作用就显得尤为重要了。

你想想，整个隧道如果没有稳固的结构，一下子就可能塌方了，出事了可不是小事。

所以，钢筋连接的方式就变得格外关键，关系到安全，关系到生命。

你要知道，瓦斯隧道二衬就是隧道施工完了之后，加上第二层衬砌的部分。

这个二衬衬砌其实起着“保驾护航”的作用，就是把隧道牢牢包裹住，让它不至于在外界压力下乱七八糟地垮掉。

二衬里头的钢筋可不是普通的钢筋，它们得有一定的强度和韧性，才能保证隧道的整体稳定。

而这钢筋要怎么连接，就成了一个关键问题。

毕竟，钢筋这东西，随便连接不行。

要不然，一旦出现问题，整个隧道都可能出状况。

钢筋连接的方法有好几种，最常见的莫过于焊接和搭接了。

焊接呢，就是把钢筋两端通过高温把它们粘合在一起。

这方法的好处是啥呢？就是连接非常紧密，钢筋之间的衔接几乎无缝隙，整体性特别强。

就像是人们常说的“紧密无间”，一旦焊接好，那可真的是“死死相连”，连一点点缝隙都没有。

只要操作得当，焊接点的强度是非常高的，可以有效抵抗隧道内外的各种压力。

你看，焊接这种连接方式，虽然比较“暴力”，但在一些高要求的地方，它可是最可靠的。

说到这里，咱们也不能忽视另一种连接方式——搭接。

这个方式就显得有点像搭积木了。

钢筋的一端搭到另一根钢筋的另一端，搭得紧紧的，再用一些其他东西，比如绑丝或者钢钩把它们固定住。

虽然搭接没有焊接那么“刚强”，但它的灵活性更高，适应性也强。

搭接就是让钢筋和钢筋之间保持一定的重叠，通过这种重叠来增强连接处的稳定性。

你看，它就像是搭了一座桥，让两根钢筋彼此之间建立了“友谊”，稳定得很。

搭接的钢筋连接方式通常应用在一些不是特别紧张的场合，但只要搭接得好，依然能发挥不小的作用。

XX隧道二衬施工方案编制人： _________________ 复核人： _________________ 审核人： _________________XX隧道二次衬砌施工方案一、施工准备经过前期的洞身开挖以及初期支护，现拱顶和拱脚以及隧道的周边收敛沉降均已趋于稳定，已具备进行二次衬砌的施工条件，用于二次衬砌施工的机械设备已全部到位。

二、施工方案2.1防排水施工2.1.1防水层施工隧道喷砼与模筑砼之间设隧道专用防水卷材，铺设防水层前在喷射砼表面铺设缓冲层，缓冲层采用300g/m2 土工布，而后铺设隧道专用防水卷材。

铺设方法如下：基面检查：利用工作平台将支护裸露的锚杆、钢筋头等铁件割除，并用砂浆抹成圆曲面，以防其刺破防水板。

土工布衬层铺设及凹槽垫片设置：将土工布衬层铺设在初期支护喷射砼表面上，同时设置土工布固定条带与凹槽垫片，两者用射钉紧固，通过射钉使土工布衬层和土工布固定条带及凹槽垫片牢靠固定在喷射砼上，其中射钉与凹槽垫片之间应加设金属垫片，射钉间距按设计要求设置。

防水卷材铺设：将防水卷材吊运到作业平台上，从上到下对称地将防水卷材焊接到固定垫圈上，粘合牢固。

示意图：铺设质量检查：防水层施工完成后，对施工质量进行检查，自检合格经监理工程师检验认可后，方可进行下道工序的施工。

若检查出质量问题应进行补焊，使之达到验收标准。

防水层铺设操作要点：固定点的布置，在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水层尽量密贴砼喷射面。

固定点间的防水层长度视施工支护面的平整情况留一定的富余量，本着宁松勿紧的原则，以防止模筑衬砌时被挤破。

每一循环的防水层铺设长度比相应衬砌段多出1.1.1目的是便于循环间的搭接，并使防水卷材接缝与衬砌工作缝错开2.0m,以确保防水效果。

防水层铺设后，应尽快进行衬砌，以确保防水层不受损伤，保证防水效果。

1.1.2本隧沉降缝处采用遇水膨胀橡胶止水带防水。

在档头板上沿二次衬砌轴线每0.5米钻一“ 12mm的孔，穿进“10的钢筋卡，并卡紧夹在档头板中的止水带的一半，另一半折成90°角，贴靠在挡头板上。

隧洞二衬钢筋标准化施工工法隧洞二衬钢筋标准化施工工法一、前言隧洞二衬钢筋标准化施工工法是一种在隧洞工程中广泛应用的工法，该工法采用标准化的钢筋施工方式，结合合理的施工工艺和质量控制措施，能够提高施工效率和工程质量，降低施工成本和风险，具有较高的实用性和经济性。

二、工法特点1. 标准化：该工法采用标准钢筋制作和定位方法，可根据设计要求和隧洞实际情况进行灵活组装和调整，从而提高施工的标准化和规范化水平。

2. 施工效率高：钢筋标准化施工能够减少现场的加工和调整时间，提高施工效率，加快工期进度。

3. 施工质量好：标准化施工可以确保钢筋的准确定位和连接，从而保证施工质量符合设计要求。

4. 工艺简单：工法采用简单易行的工艺流程，施工操作简便，便于工人掌握。

三、适应范围该工法适用于各类隧洞工程，包括公路、铁路、城市管网等不同用途的隧洞。

根据隧洞的设计要求和地质条件进行相应的调整和优化，适应不同的工程施工需求。

四、工艺原理该工法通过采取一系列的技术措施，将标准化的钢筋进行组装和连接，形成钢筋二衬结构。

施工工艺与实际工程之间的联系主要体现在以下几个方面：1. 钢筋规格：根据设计要求和承载力计算，选择合适的钢筋规格和截面形状。

2. 定位方式：采用标准定位块或模板进行钢筋定位，保证钢筋的位置和间距符合设计要求。

3. 连接方式：采用标准连接件或焊接方式对钢筋进行连接，确保连接牢固可靠。

4. 补强措施：根据隧洞结构和地质条件，针对存在的特殊情况或局部问题进行相应的补强措施，以提高结构的整体稳定性。

五、施工工艺1. 钢筋准备：根据设计要求制作和加工标准钢筋，确保钢筋的质量和尺寸符合要求。

2. 钢筋定位：使用标准定位块或模板对钢筋进行准确定位，确保钢筋的位置和间距符合设计要求。

3. 钢筋连接：采用标准连接件或焊接方式对钢筋进行连接，确保连接牢固可靠。

4. 补强措施：根据需要，对存在的特殊情况或局部问题进行补强，以提高结构的整体稳定性。

隧道二次衬砌钢筋施工技术交底一、交底根据1、《时速350公里客运专线双线铁路隧道复合衬砌》2、《铁路隧道工程施工技术指南》3《客运专线铁路隧道工程施工质量验收暂行原则》4、《混凝土构造工程施工及验收规范》二、钢筋施工技术参数三、钢筋施工技术规定1、主筋钢筋分段连接采用接卸连接，施工中根据实际施工状况分段连接，相邻连接位置互相错开，同一区段内钢筋接头面积不不小于所有钢筋面积旳50%,且连接位置不得位于拱顶。

2、钢筋加工安装必须按照现场技术人员测量放样及下料图进行，安装前钢筋应除锈、调直，钢筋绑扎间距及误差应符合设计及规范规定；钢筋安装容许偏差和检查措施检查数量：施工单位按钢筋编号各抽检10%，并各不少于3件。

钢筋安装及保护层厚度容许偏差和检查措施应符合下表规定。

钢筋安装及保护层厚度容许偏差（mm）和检查措施检查数量：施工单位所有检查。

3、钢筋旳弯制和末端旳弯钩应符合设计规定和规范规定；①所有受拉光面圆筋（即Ⅰ级钢），设计未作规定期，应作180°旳半圆弯钩，弯钩旳内径不得不不小于2.5d（d为钢筋直径，下同），平直段不不不小于3d；②受拉Ⅱ级钢筋规定弯转135°时，弯曲直径不不不小于4d ，平直段长一般不不不小于5d；4、中间弯制时，圆弧处旳圆弧内半径应不小于15d；5、用Ⅰ级钢筋制作旳钢箍，其末端应做弯钩，弯钩旳弯曲半径应不小于受力主钢筋直径，且不于受力主钢筋直径，且不不不小于箍筋直径旳2.5倍。

弯钩平直部分长度一般构造不适宜不不小于箍筋直径旳5倍，有抗震规定旳构造，不应不不小于箍筋直径旳10倍。

6、钢筋接头①搭接电弧焊时，接头双面焊接旳长度不应不不小于5d，单面焊缝旳长度不应不不小于10d；②帮条电弧焊时，帮条长度双面焊缝不应不不小于5d，单面焊缝不应不不小于10d；③电弧焊接旳绑扎接头与钢筋弯曲处旳距离不应不不小于10倍钢筋直径，也不适宜位于构件旳最大弯矩处。

④钢筋接头采用搭接或帮条电弧焊时，应尽量做成双面焊缝。

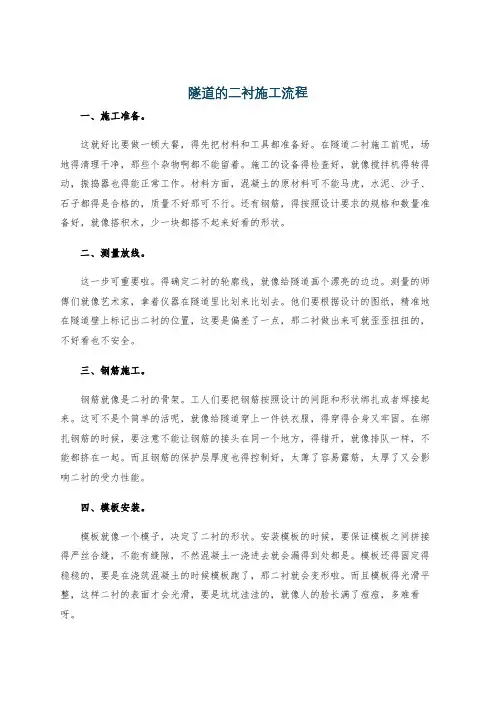

隧道的二衬施工流程一、施工准备。
