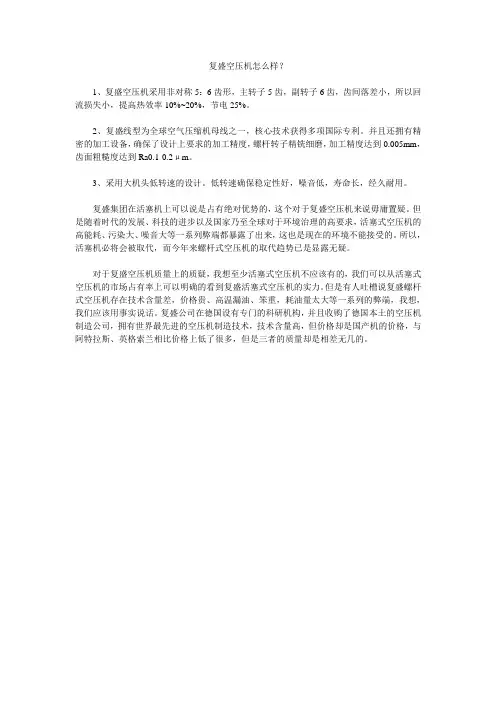

S I N C E1953 使用手册 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛公司 感谢您选用复盛牌螺杆空气压缩机!
复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。 ********************************************************** 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上 均有标识。 ********************************************************** 机组型号 主机编号 开机调试日期
前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！
安全敬告 在安全操作空压机前，请务必仔细阅读： ********************************************************** 安全注意事项： 1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花 掉入空压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所 引起的压降）并安装空气开关、熔断丝等安全装置，为确保电 器设备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关 上机组门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按 箭头指示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电 机过载而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此 时应切断电源，并作出显著警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源 已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，
SINCE
1953
精益求精、给您信心
Screw Refrigeration Compressor
提纲简介
机械事业部产品简介 螺旋式冷媒压缩机应用领域 转子加工 转子检验 冷媒压缩机性能测试 产品行销及服务 压缩机结构介绍 压缩机主要故障介绍
SINCE 1953
Screw Refrigeration Compressor
机械事业部主要产品简介
SINCE 1953
往复式 空气压缩机 双螺旋式 空气压缩机 冷冻式 空气干燥机
单螺旋式 空气压缩机 涡卷式 空气压缩机 离心式 空气压缩机
吸附式 空气干燥机 精密过滤器 螺旋式 冷媒压缩机
Screw Refrigeration Compressor
螺旋式冷媒壓縮機
机种完备
冷冻能力由40-250RT，高COP、制冷量足
SINCE 1953
精确容调系统
四段、无段容量控制设计，节省能源的消耗
SRF-100
性能卓越
通过ISO9001(德国TUV)品质认证，及UL冷 媒压缩机安全(品质)认证，并荣获台湾精品 标志
SRF-50
Screw Refrigeration Compressor
螺旋式冷媒压缩机特点
高COP,节省能源
采用第三代非对称齿形，降低齿间压力 落差及回吹，容积效率高，能源消耗少
SINCE 1953
可使用HFC环保冷媒
全系列机种可使用R134a、R-407C等环 保冷媒，不会破坏臭氧层
Screw Refrigeration Compressor
无油静音空气压缩机采用电机全铜芯线圈，本产品不是绝对的静音，相对普通空压机声音很小，是一款用途节能型机电一体化产品。非晶软磁材料哪家好？您可以选择安徽华晶机械有限公司，下面小编为您简单介绍，希望给您带来一定程度上的帮助。 1.电机采用先进设计系统进行优化设计，保证压缩机实现大功率、高效率、低能耗、高性能和高可靠性。 2.活塞环采用新型环保材质设计，摩擦系数小，能够自润滑，取代了传统活塞机用有润滑的历史，更重要的是不会产生含有任何油分的有害气体，对气源不造成二次污染。 3.气缸套采用先进的表面硬化工艺，大大减少厚度，加快热传递；有效提高表面的致密性和耐磨性，减少摩擦系数。从而延长了使用寿命，减少了检修时间及费用。 4.进排气阀片系采用瑞典阀钢带经过80 多小时精密滚磨处理而
成，加上合理的消声设计，使容积效率大大提高，噪音更明显低于其他同类产品。 5.多重压力、过载保护、去报机器运转平稳可靠。 空压机工作原理：无油空压机是属于微型往复式活塞压缩机，电机单轴驱动对称分布曲柄摇杆机械结构，主运动付为活塞环，副运动付为铝合金圆柱面，运动付之间有活塞环自润滑而不添加任何润滑剂，压缩机通过曲柄摇杆的往复运动使圆柱面气缸的容积发生周期性变化，电机运转一周气缸容积有两次方向相反的变化，当正方向是气缸容积扩展方向时，气缸容积为真空，大气压大于气缸内气压，空气通过进气阀门进入气缸，此时为吸气过程，当反方向是容积缩小方向时，进入气缸内的气体受到压缩，容积内的压力迅速增加，当大于大气压力时，排气阀门被打开，此时为排气过程，单程双缸的结构布置使压缩机气体流量在额定转速一定时为单缸的两倍， 并使得单缸压缩
无油螺杆空气压缩机的常见故障及 排除方法 美国寿力GS无油螺杆空气压缩机采用可靠的双螺杆压缩技术，整个压缩系统纯净无油，压缩过程接近等温压缩且有介质密封，可充分利用空气中的水分且无需配备除油后处理设备，是效率佳、节能的无油压缩机产品。 压缩机发生故障有多种因素,在修理或更换零部件之前，应对产生故障的各种因素作详细的分析，找到确切的原因。切莫乱拆乱动，以免造成无谓的损坏。通常应牢记以下几点： a.检查电线接头是否松动或脱落； b.检查管路是否有损坏； c.检查是否有因过热或短路而损伤的零部件。一般较明显的症状是变色或有一股焦味。 寿力GS无油螺杆空压机 寿力GS常见故障及排除方法 机器不能启动 机器未通电→合上送电开关或连接输电电缆 紧急停机按钮被按下→松开紧急停机按钮（拔出）
电动机故障→维修或更换电机 压缩机主机故障→维修或更换主机 其他故障→根据提示信息确定原因，排除故障 主机排气温度过高 环境温度高或机器通风不良→检查环境温度及通风状况，采取相应措施。 冷却器阻塞或结垢（水冷机）→清洁或更换冷却器 冷却器翅片太脏（风冷机组）→清洗冷却器翅片水过滤器堵塞→更换或清洁水过滤器 进气过滤器堵塞→更换或清洁进气过滤器 温度传感器故障→更换温度传感器 冷却水流量不足或冷却水水温高（水冷机组）→检查冷却水的供水压力，Y型过滤器是否阻塞。冷却塔工作是否正常。 温度传感器故障→更换温度传感器 低温 环境温度低于3°C→提高环境温度到3°C以上主电机过载 进线压降过大→更换 线路电压低→检查供电 主电机故障→检查或更换
压缩机主机故障→检查或更换 压缩机设定运行压力高→重新设定 变频器故障（变频机型）→检查或更换 供气压力低于额定排气压力 空气滤清器阻塞→更换滤芯 压力传感器或接头故障→检查传感器接点，如果接头完好，更换压力传感器 zui小压力阀失效→检查/修理zui小压力阀 变频器问题→检查变频器设定 压缩机设定运行压力低→重新设定 管线压力高于卸载压力的设定值 压力传感器故障→检查传感器接头，如果接头完好，更换传感器 卸载零件（例：放空电磁阀，进气阀）失效→检查卸载零件 控制气管道泄漏→检查控制气管道是否有漏气现象 变频器设置错误（变频机型）→更正
复盛空压机低压使用说 明 标准化管理部编码-[99968T-6889628-J68568-1689N]
用手册 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 中山复盛机电有限公司 ZHONGSHAN FU SHENG ELECTROMECHANIC
感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改 进。 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明 机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。 **************************************************************** 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的 检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机 组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能， 使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门， 以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： **************************************************************** 安全注意事项：
1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空 压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的 压降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组 门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指 示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载 而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切 断电源，并作出显着警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切 断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害； 9. 停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避 开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；
Compair康普艾无油螺杆式空气压缩机D55-D275 康普艾无油螺杆式压缩机为用户持续提供经济、清洁、高品质的压缩空气。 使用受污染的压缩空气会导致产品的严重损坏，代价昂贵。康普艾无油螺杆式压缩机能够消除压缩空气中的油，无油的压缩过程使用户最大的环保效益。 康普艾无油螺杆式空气压缩机的主要的优点： ?防腐处理?降低能耗?减少安装费用?安装维护简易?实时监控?低噪音?节能 使用于各种应用领域的清洁、高品质、无油空气的压缩系统 无论客户压缩空气系统的规模大小，康普艾无油螺杆式压缩机的稳定运行将保证企业在生产中始终获得高品质的压缩空气，其广泛应用领域包括汽车制造、航空、石油化工、食品、饮料、医药、电子、纺织业、电力、船舶制造及公共事业等。 康普艾无油螺杆式压缩机通过采用最新设计、投资于生产工具及严格实施ISO9001质量体系认证，康普艾一直致力于向您提供可靠高品质的产品。
康普艾无油螺杆式空气压缩机D55-275 型号电机功率 kW 工作压力 bar 产气量 M3/min 外型尺寸mm 噪音 d(B)A 重量 kg 长宽高 水冷 D75-08W 75 8.0 11.25 2300 1500 1500 75 1923 D90-08W 90 8.0 14.61 2300 1500 1500 76 2153 D90-10W 90 10.5 11.17 2300 1500 1500 75 2153 D110-08W 110 8.0 17.62 2300 1500 1500 77 2233 D110-10W 110 10.5 14.45 2300 1500 1500 76 2233 D132-08W 132 8.0 20.59 2300 1500 1500 78 2393 D132-10W 132 10.5 17.53 2300 1500 1500 77 2393 D150-08W 150 8.0 22.78 2300 1500 1500 79 2393 D150-10W 150 10.5 20.40 2300 1500 1500 78 2393 D155-10W 185 10.5 22.61 2300 1500 1500 79 2450 D160-08W 150 8.0 24.21 2600 1900 1841 77 3643 D185-09W 185 9.0 28.95 2600 1900 1841 78 3687 D185-10W 185 10.5 23.96 2600 1900 1841 77 3687 D200-09W 200 9.0 34.34 2600 1900 1841 79 3799 D200-10W 200 10.5 28.74 2600 1900 1841 78 3799 D250-08W 260 8.0 42.42 2600 1900 1841 80 3899 D250-10W 260 10.5 34.18 2600 1900 1841 79 3899 D275-09W 275 9.3 42.30 3200 1900 1841 80 4294 风冷 D75-08A 75 8.0 11.13 2895 1600 2050 73 2490 D75-10A 75 10.0 9.46 2895 1600 2050 73 2490 D90-08A 90 8.0 13.81 2895 1600 2050 74 2565 D90-10A 90 10.0 12.21 2895 1600 2050 74 2565 D110-08A 110 8.0 16.75 2895 1600 2050 75 2785 D110-10A 110 10.0 14.83 2895 1600 2050 75 2785 D132-08A 132 8.0 19.93 2895 1600 2050 76 2861 D132-10A 132 10.0 17.67 2895 1600 2050 76 2861 D150-08A 160 8.0 22.87 2895 1600 2050 77 2986 D150-10A 160 10.0 20.99 2895 1600 2050 77 2986
螺杆式空压机主机部分工作原理 一、主机/电机系统： 单螺杆空压机又称蜗杆空压机，单螺杆空压机的啮合副由一个6头螺杆和2个11齿的星轮构成。蜗杆同时与两个星轮啮合即使蜗杆受力平衡，又使排量增加一倍。我们通常说的螺杆式压缩机一般指双螺杆式压缩机。 单 螺 杆 空 气 压 缩 机

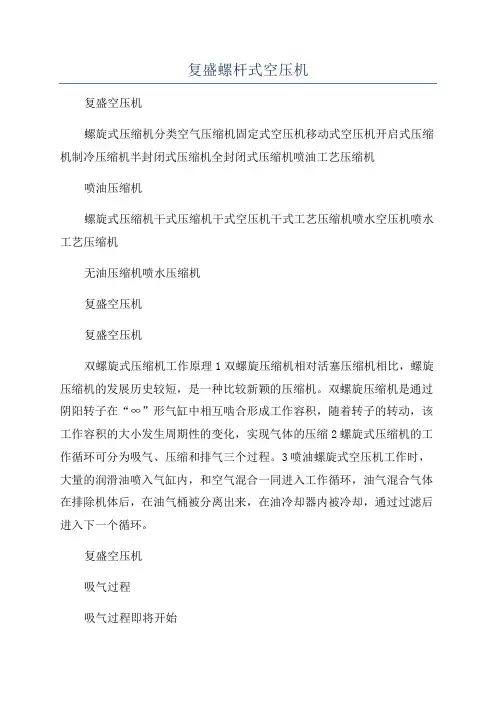

双 螺 杆 式 空 气 压 缩 机 螺杆式(即双螺杆)制冷压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。其齿面凸起的转子称为阳转子，齿面凹下的转子称为阴转子。随着转子在机体内的旋转运动，使工作容积由于齿的侵入或脱开而不断发生变化，从而周期性地改变转子每对齿槽间的容积，来达到吸气、压缩和排气的目的。
主机是螺杆机的核心部件，任何品牌的螺杆机其主机结构和工作机理都是相近的。
(1)吸气过程 转子旋转时，阳转子的一个齿连续地脱离阴转子的一个齿槽，齿间容积逐渐扩大，并和吸气孔口连通，气体经吸气孔口进齿间容积，直到齿间容积达到最大值时，与吸气孔口断开，由齿与内壳体共同作用封闭齿间容积，吸气过程结束。值得注意的是，此时阳转子和阴转子的齿间容积彼此并不连通。 2)压缩过程 转子继续旋转，在阴、阳转子齿间容积连通之前，阳转子齿间容积中的气体，受阴转子齿的侵入先行压缩；经某一转角后，阴、阳转子齿间容积连通，形成“V”字形的齿间容积对(基元容积)，随两转子齿的互相挤入，基元容积被逐渐推移，容积也逐渐缩小，实现气体的压缩过程。压缩过程直到基元容积与排气孔口相连通时为止。 (3)排气过程 由于转子旋转时基元容积不断缩小，将压缩后气体送到排气管，此过程一直延续到该容积最小时为止。 随着转子的连续旋转，上述吸气、压缩、排气过程循环进行，各基元容积依次陆续工作，构成了螺杆式制冷压缩机的工作循环。 从以上过程的分析可知，两转子转向互相迎合的一侧，即凸齿与

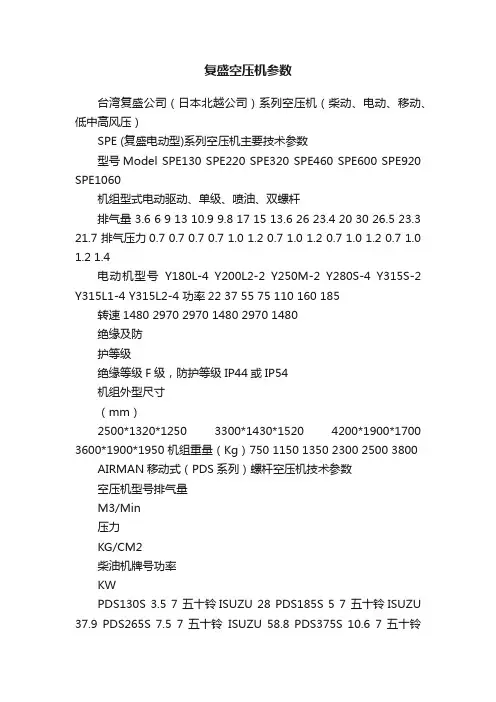

复盛空压机SA机型参数表
————————————————————————————————作者: ————————————————————————————————日期:
空压机选型 1、ＳA－０8A螺杆空气压缩机性能参数 型号SA-08A 冷却方式风冷 吸气状态温度（℃)2~4０压力MPa(A)0.１相对湿度%80 定压比热/定容比热１.4 排气量/排气压力（m3／miｎ/ MP ａ） 1.０／0.8５ 主马达型号Ｙ１3２S ２ -２转速(ｒpｍ）2９70 额定功率(kW）7.5 防护等级IP23 绝缘等级F级 启动方式直接启动电压(V）/频率(Hz）380 / 50 满载电流（Ａ）15 电机重量(Kg）71 驱动方式皮带传动 噪音≤ 68±３ｄB(A）含油量(ppm）≤ 3 后冷却器出口温度（℃)≤环境温度+15 风扇型号FZL－40０-C６35S4 风量(m3/mｉn)75 功率（ｋW)０.25 电压(V)/频率（Hｚ)38０ / 50 排气量控制方式进气容调控制 安全阀设定压力(Mｐa）压缩机排气压力+0.1 润滑油量（升）10 润滑油牌号复盛双螺杆空压机专用油 外型尺寸长度(ｍm）８80 宽度(ｍm）720 高度(mm）1200 净重（Kg)37２ 备注空压机性能测试标准ASMＥ-PＴＣ－9-１97０运转振动测试标准ＶDI－2056 运转噪音测试标准ISO-2151 海拔高度＜ 1000
２、SA-1１A螺杆空气压缩机性能参数表 型号SA-11A 冷却方式风冷 吸气状态温度(℃) 2~40 压力MＰa（A) 0．1 相对湿度% 80 定压比热/定容比热1．4 排气量/排气压力（m３/min ／MＰ a） 1.０5/１.3 主马达型号Y１6０M1-2 转速(rｐm）2９70 额定功率（kＷ) １1 防护等级IＰ23 绝缘等级Ｆ级 启动方式直接启动电压(Ｖ）/频率(Hｚ）380/ 50 满载电流(A) 21.8 电机重量（Ｋg) 1１9 驱动方式皮带传动 噪音≤ 70±３ｄB(A) 含油量（ppｍ) ≤ ３ 后冷却器出口温度(℃）≤ 环境温度+15 风扇型号FＺＬ-400－C635Ｓ4 风量（m3/mｉn）75 功率（kＷ) ０.２5 电压(V)/频率（Hz) 3８0 / ５０ 排气量控制方式进气容调控制 安全阀设定压力（Ｍｐa）压缩机排气压力+0.1 润滑油量（升) 10 润滑油牌号复盛双螺杆空压机专用油 外型尺寸长度(mm) ８80 宽度(ｍm) 72０高度（ｍm) 12０0 净重(Kg）3９8 备注空压机性能测试标准AＳMＥ-PTＣ－9-1９70 运转振动测试标准VDI－205６ 运转噪音测试标准ISＯ-21５1 海拔高度< 1000
(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 (43)申请公布日 (21)申请号 201910160997.X (22)申请日 2019.03.04 (71)申请人 瑞立集团瑞安汽车零部件有限公司 地址 325299 浙江省温州市瑞安经济开发 区开发区大道2666号 (72)发明人 朱彬 李传武 钟周乐 (74)专利代理机构 北京驰纳智财知识产权代理 事务所(普通合伙) 11367 代理人 刘娟 (51)Int.Cl. F04B 35/04(2006.01) F04B 25/00(2006.01) F04B 39/00(2006.01) F04B 39/10(2006.01) (54)发明名称一种新型无油活塞式空气压缩机(57)摘要本发明涉及一种新型无油活塞式空气压缩机，它包括高效电机（1）、箱体（4）、缸盖（5）、双级活塞（6）、前端盖（24）、曲轴（28），所述高效电机（1）提供动力源，所述曲轴（28）设置于箱体（4）内部，所述高效电机（1）内置弹性联轴器直联驱动曲轴（28），所述曲轴（28）前、后对置偏心曲柄上设置有连杆活塞组件（2）。本发明的新型无油活塞式空气压缩机采用低行程双曲柄传动结构，并辅以集成式内通气双级双作用活塞，提升排气压力，减小活塞作用力；双缸双作用活塞使得电机扭力输出均衡，高效节能，并极大的降低运行振动；箱体双缸内双级活塞及内气道集成阀片布置设计， 使得机组运行噪音大大降低。权利要求书1页 说明书6页 附图1页CN 109707594 A 2019.05.03 C N 109707594 A
权 利 要 求 书1/1页CN 109707594 A 1.一种新型无油活塞式空气压缩机，包括高效电机（1）、箱体（4）、缸盖（5）、双级活塞（6）、前端盖（24）、曲轴（28），所述高效电机（1）提供动力源，所述曲轴（28）设置于箱体（4）内部，其特征在于：所述高效电机（1）内置弹性联轴器直联驱动曲轴（28）；所述曲轴（28）前、后对置偏心曲柄上设置有连杆活塞组件（2），并放置于箱体（4）缸孔内。 2.如权利要求1所述的新型无油活塞式空气压缩机，其特征在于：所述双级活塞（6）为内通气双级压缩双作用活塞。 3.如权利要求1所述的新型无油活塞式空气压缩机，其特征在于：所述连杆活塞组件（2）采用分体式，其小端内部安放有滚动轴承（15），两侧为防护油封一（19），通过活塞销（3）与双级活塞（6）连接。 4.如权利要求3所述的新型无油活塞式空气压缩机，其特征在于：所述活塞销（3）两侧设置孔用挡圈（18），环侧设置减震隔热套。 5.如权利要求3所述的新型无油活塞式空气压缩机，其特征在于：所述活塞销（3）的开孔槽内填充有润滑油脂，并通过紧盯螺钉（17）密封。 6.如权利要求3所述的新型无油活塞式空气压缩机，其特征在于：所述双级活塞（6）端面进气道上通过一翻边螺栓（10）固定有一级进气阀片Ⅰ（9）。 7.如权利要求3所述的新型无油活塞式空气压缩机，其特征在于：所述双级活塞（6）内部多条二级进气道上通过阀板（11）固定有集成了一级排气和二级进气功能为一体的阀片Ⅱ（12）。 8.如权利要求3所述的新型无油活塞式空气压缩机，其特征在于：所述双级活塞（6）端面至下环侧依次布置有低压级辅助支撑导向环（13）、起一级及二级压缩密封双作用的活塞环Ⅰ（14）、高压活塞环Ⅱ（8）、高压级支撑导向环（7）。 9.如权利要求1所述的新型无油活塞式空气压缩机，其特征在于：所述曲轴（28）前、后两缸内双级活塞（6）上均布置有一级进气阀片Ⅰ（9）。 10.如权利要求1所述的新型无油活塞式空气压缩机，其特征在于：所述高效电机（1）设置有联轴器从动端（29）、弹性体（30）和内置联轴器主动端（31）；高效电机（1）主轴通锥孔配合内置联轴器主动端（31），带动弹性体（30）柔性传动至联轴器从动端（29），其通过锥孔配合及螺栓固定于曲轴（28）后侧。 2
空压机使用说明书 目录 1.概述 (90) 2.启动和运行程序 (93) 3.控制和仪表 (95) 4.润滑油、冷却器和油细分离器 (104) 5.空气滤清器 (105) 6.故障排除 (106)
1.概述 压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。两转子都靠安装在压缩腔外的高额定负载转子轴承支承，单一宽度的圆柱滚子轴承装在吸气端承受径向载荷。装在排气端的圆锥滚子轴承对转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。 压缩原理(图1-1)：压缩是通过主辅转子在一气缸内同时啮合来完成的。主转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽与主转子凸齿啮合。 空气入口位于压缩机气缸顶部靠近驱动轴侧。排气口在气缸底部相反的一侧。图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时，空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。(见图A)当转子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，(见图B)当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。 喷入气缸的油用以带走压缩产生的热量和密封内部间隙。容积减少，压力升高一直持续到封闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时候。为了生成一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性遵循同样的“吸气——压缩——排气”循环。 压缩机系统的空气流程(图4—1)：空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过
无油空气压缩机的工作原理 无油空压机有油活塞机、无油螺杆机、离心机等，就是压缩腔没有油参与压缩，齿轮箱部分还是有油润滑的。 无油压缩机工作原理:无油空气压缩机是属于微型往复式活塞式压缩机，电机单轴驱动压缩机曲轴旋转时，通过连杆的传动，具有自润滑而不添加任何润滑剂的活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时，气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭；活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。当活塞式压缩机的活塞再次反向运动时，上述过程重复出现。即：活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。单轴双缸的结构设计使压缩机气体流量在额定转速一定时为单缸的两倍，而且在振动噪音控制上得到了很好的控制。 整机工作原理：电机运转，空气通过空气过滤器进入压缩机内, 压缩机将空气压缩，压缩气体通过气流管道打开单向阀进入储气罐,压力表指针显示随之上升至8 Bar,。大于8 Bar时, 压力开关感应道压力后自动关闭,电机停止工作, 同时电磁阀将压缩机机头内气压排至0。此时空气开关压力宣示、储气罐内气体压力仍为8 Bar，气体通过球阀排气驱动连接的设备工作。储气罐内气压下降至5 Bar时，压力开关通过感应自动开启，压缩机重新开始工作。
无油活塞空压机活塞损坏原因常有哪些？ 1 常见故障及其原因和处理措施 1. 1 排气量不足 排气量不足是与压缩机的设计气量相比而言。 主要可从下述几方面考虑: (1) 空气滤清器的故障。积垢堵塞,使排气量减少;吸气管太长,管径太小,致使吸气阻力增大,影响 了气量,这种要定期清洗滤清器。 (2) 压缩机转速降低使排气量降低。这种情况 主要是由于空气压缩机安装使用不当造成的。因为空气压缩机的排气量是按一定的海拔高度、进气温度、湿度设计的,当把它使用在超过上述标准的高原上时,吸气压力降低,排气量必然降低。 (3) 气缸、活塞、活塞环磨损严重、超差,使有关间隙增大,泄漏量增大,影响到了排气量。属于正常磨损时,需及时更换易损件,如活塞、活塞环等。如果属于安装不正确,间隙留得不合适时,应严格按照图纸和使用说明书给予纠正;如无图纸和说明书时,可取经验数值:对于活塞与气缸之间沿圆周的间隙(即径向间隙) , 如为铸铁活塞时,间隙值为气缸直径的0. 06% ～ 0. 09%;对于铝合金活塞,间隙为气缸直径的0. 12%～0. 18%;钢活塞可取铝合金活塞的较小值。 (4) 填料函密封不严,产生漏气,使气量降低。 其原因首先是填料函本身制造时不合要求;其次可能是由于在安装时,活塞杆与填料函中心对中率不高, 产生磨损、拉伤等造成漏气;一般在填料函处加注润滑油或润滑脂,能起到润滑、密封、冷却的作用。(5) 压缩机进、排气阀的故障对排气量的影响。 阀座与阀片间掉入金属碎片或其它杂物,关闭不严, 形成漏气。这不仅影响排气量,而且还影响间级压力和温度的变化;阀座与阀片接触不严形成漏气而影响了排气量,一个是制造质量问题,如阀片翘曲等,第二 是由于阀座与阀片磨损严重而形成漏气。 (6) 气阀弹簧力与气体压力匹配的不好。弹力 过强则使阀片开启迟缓,弹力太弱则使阀片关闭不及时,这些不仅影响了气量,而且会影响到功率的增加, 以及气阀阀片、弹簧的寿命。同时,也会影响到气体压力和温度的变化。 (7) 压紧气阀的压紧力不当。压紧力小,则要漏气,当然太紧也不行,会使阀罩变形、损坏,一般压紧 力可用下式计算: p = DPKπ/4,其中D为阀腔直径, P 为最大气体压力, K为大于1的值,一般取1. 5～2.
关于干式和喷水无油螺杆压缩机的介绍 近几十年来，对无油螺杆压缩机的研究日趋活跃，很多国家及企业在原有的喷油螺杆压缩机机型的基础上，开始不断探索无油螺杆压缩机的道路。在用气品质要求高的领域，如纺织、冶金、食品、化工、医药、石油和空分等各种需要纯净无油压缩空气的场所,无油螺杆压缩机能够提供优质的压缩气体满足各种需求，因此应用前景广阔。应用领域在食品制造及包装行业，采用喷油螺杆压缩机制备压缩气体时，生产过程经过多次高温氧化和冷凝乳化，压缩机中润滑油的性能已大幅度降低，且呈酸性，对后续设备不仅起不到润滑作用，反而会破坏正常润滑，使用无油螺杆压缩机可以避免失效的润滑油对设备的负面影响。在制药、生物工程中，压缩气体中含有细菌和噬菌体的污染是不容忽视的，无油螺杆压缩机提供的纯净压缩气体，可避免细菌和噬菌体在气体中滋生。在电镀行业，生产过程中存在镀层表面发花、烧焦、针孔、裂纹等问题，人们采用搅拌来解决此类问题，搅拌需要压缩空气的支持。压缩空气质量对电镀光亮镍的沉积速度以及电镀效率影响很大。应用无油螺杆压缩机，可以有效的避免镀层表面发花、烧焦、针孔、裂纹等问题的发生。因此，如今已经开始应用无油螺杆压缩机制备纯净的气体进行电镀[1]。在汽车喷涂行业，不纯的气体往往造成劣质的涂层。如果压缩空气中含有油，涂层表面出现一些分散或集中的小隆起，这些水泡一般在面漆下的某一涂层中产生，水泡是由于涂层下面有水汽或污物而产生的。此外，含油的压缩空气也有可能导致湿涂层表面出现点状分布的小坑洞，形成火山口状的矽坑，在坑底有时可见底材，俗称鱼眼。如今汽车喷涂行业已经开始应用无油螺杆压缩机，以制备用于喷涂的纯净气体，使得国产汽车的喷涂水平得到提高。在纺织行业，喷气织机需要干燥且无油的压缩空气。在生产过程中，精细喷嘴会将压缩空气吹到线束上，形成涡流，从而赋予纱线形状、弹力和弹性，无油螺杆压缩机提供的纯净压缩空气可以保证布匹成品的质量。无油螺杆压缩机分类及主要厂家无油螺杆压缩机包括干式螺杆压缩机和喷水螺杆压缩机两大类。干式螺杆压缩机的主要是双螺杆压缩机，喷水螺杆压缩机中又包括双螺杆压缩机和单螺杆压缩机。干式螺杆压缩机干式螺杆压缩机的基本结构如图1所示，目前在国内市场主要有阿特拉斯（AC）、英格索兰（IR）、寿力、伯格（BOGE）和神户制钢（KOBELCO），无锡压缩机厂和南京压缩机厂等公司的产品。无锡压缩机厂，部分采用神户制钢的主机，本厂也生产主机，如排气量为80立方/分钟的主机，其转子喷涂聚四氟乙烯防腐涂层。但在大排量压缩机上性能不够理想，如排气量大于100立方/分钟的压缩机，有望在大排量上得到提升。南京压缩机厂,引进瑞典SRM 公司的专利技术,合作开发了无油螺杆压缩机。德国伯格（BOGE），转子涂层采用了钼－石墨材料，转子设计可自行更换轴承，冷却器的设计合理。寿力，为多种新型纺织机电设备提供了优质气源，密封剂可以较长时间不用更换。英格索兰主要采用二硫化钼转子涂层，经过渗透工艺进行处理，其驱动轴输入端装有改良的唇形密封件。阿特拉斯，转子采用S-AP 型线，喷涂特氟龙涂层。气路系统（高低压转子）、油路系统（齿轮箱、油底壳、油泵和油滤）、冷却系统（中冷、后冷和油冷）等三大系统整体化结构；齿轮箱采用双轴承设计，滚珠轴承承受径向力，滚柱轴承承受轴向力。喷水螺杆压缩机喷水双螺杆压缩机的流程如图2所示，较早有荷兰的GrassAir。如今主要是阿特拉斯和CompAir（康普艾）。此外无锡压缩机厂也正积极从事此领域的研究开发工作。阿特拉斯和CompAir采用的是陶瓷转子，水润滑轴承，无同步齿轮。转子相互啮合，之间形成水膜密封。喷水单螺杆压缩机方面有复盛和三井，开发的是小排量水润滑单螺杆压缩机。复盛采用三井的单螺杆机头，排气量可达12m3/min，最大功率可到120kW，转子材料为不锈钢和铜材，陶瓷轴承。由于材料和技术的限制，目前大型喷水单螺杆压缩机的制造相对困难，但小型喷水单螺杆压缩机的效率较高，维护费用相对较低。转子材料与型线转子材料在干式螺杆压缩机中，由于没有润滑油的润滑及带走微小颗粒，气体会对转子、壳体内壁、气道产生腐蚀，因此在传统喷油螺杆转子材料的基础
下载可编辑 空压机使用说明书 目录 1.概述 (90) 2.启动和运行程序 (94) 3.控制和仪表 (97) 4.润滑油、冷却器和油细分离器 (108) 5.空气滤清器 (109) 6.故障排除 (111)
1.概述 压缩机：原装进口的螺杆压缩机主机是一靠啮合的螺旋形转子进行压缩的单级容积式回转机械。两转子都靠安装在压缩腔外的高额定负载转子轴承支承，单一宽度的圆柱滚子轴承装在吸气端承受径向载荷。装在排气端的圆锥滚子轴承对转子进行轴向定位并承受所有轴向载荷和剩余的径向载荷。 压缩原理(图1-1)：压缩是通过主辅转子在一气缸内同时啮合来完成的。主转子有四个互成90°分布的螺旋形凸齿，辅转子有五个互成60°分布的螺旋形凹槽与主转子凸齿啮合。 空气入口位于压缩机气缸顶部靠近驱动轴侧。排气口在气缸底部相反的一侧。图1—1是为了表示吸、排气口的反向视图，当转子在吸气口尚未啮合时，空气流入主转子凸齿和辅转子凹槽的空腔内，此时压缩循环开始。(见图A)当转子与吸气口脱开时，空气被封闭在主辅转子构成的空腔内，并随啮合的转子轴向移动，(见图B)当继续啮合，更多的主转子凸齿进入辅转子的凹槽，容积减少，压力升高。 喷入气缸的油用以带走压缩产生的热量和密封内部间隙。容积减少，压力
升高一直持续到封闭在转子内腔中的油气混和物通过排气孔口排入油气桶内的时候。为了生成一个连续平稳无冲击的压缩空气流，转子上的每一容积都以极高的连续性遵循同样的“吸气——压缩——排气”循环。 压缩机系统的空气流程(图4—1)：空气进入空气滤清器，流经吸气卸荷阀进入压缩机，经压缩后，油气混合物进入油气桶内，在那里，大多数带走的油通过速度变化和撞击从空气中分离出来，并落入油气桶内。空气和残留的油进入分离器，在那里油被分离并通过分离器壳体与压缩机之间的连接管道流回压缩机。空气流经压力维持阀，排气止回阀和冷却器，然后进入车间空气管线。 润滑、冷却和密封：油气桶内的空气压力驱使润滑油流过油冷、热控阀和油过滤器，排入压缩机主油路。一部分油通过内部通道注入轴承，齿轮和轴封。其余的油直接喷入压缩腔，带走压缩热，密封内部间隙和润滑转子。 旋转阀：旋转阀是位于气缸排气侧靠近吸气端的一回转螺旋阀。此阀打开和关闭气缸上与吸气通道连通的孔口，这改变压缩机转子的容积来匹配空气的需求，从而达到节能的目的。
复盛空压机低压使用说明Last revision on 21 December 2020
用手册 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛机电有限公司 ZHONGSHAN FU SHENG ELECTROMECHANIC
感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改 进。 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明 机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。 **************************************************************** 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的 检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机 组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能， 使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门， 以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读： **************************************************************** 安全注意事项：
1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空 压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的 压降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组 门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指 示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载 而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切 断电源，并作出显着警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切 断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害； 9. 停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避 开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；
断油保护在螺杆式空气压缩机安全保护系统中的应用(新选 Standard text of safety management ( 安全管理规范 ) 单位名：_________________________ 负责人：_________________________ 日期：_________________________ 适用于工作计划/工作汇报/新年计划/全文可改
断油保护在螺杆式空气压缩机安全保护系 统中的应用(新选版) 摘要：螺杆式空气压缩机因具有其它类型空气压缩机无可比拟的优越性，已逐渐成为现代空气压缩机的主流。现有的空气压缩机有过载、短路、断相、漏电、超温、安全阀等安全保护，在实际使用过程中发现断油是导致压缩机温度上升的主要原因，针对此种情况进行改进与完善，最终实现压缩机断油保护与电气控制系统闭锁，实现空气压缩机断油自动停机，确保了矿井安全生产。 关键词：断油保护电气闭锁自动停机 一问题的提出 根据《煤矿安全规程》第四百三十七条规定：使用油润滑油的空气压缩机必须装设断油保护装置。2009年泉兴公司更换了两台MLG30.4/8-185G型压缩机，经过使用在原有的各类保护的基础上发
现缺少断油保护。如果空气压缩机司机责任心不强，开机后离开压缩机或巡回检查不严不细，容易造成压缩机缺油，进而导致机体发热引起火灾，发生事故。 二、解决方案： 为实现空气压缩机因缺油或者回油压低后能够迅速停止空气压缩机停止运行的目的，必须在电气控制系统中实现电气闭锁，而实现这一点必须考虑以下问题：第一、使用压缩机所安装的电接点压力表进行定位，达到一旦断油或者回油油压过低，能迅速停机的目的。第二、在原有的油压表的基础上，把原厂家配置的油压表更换成电接点压力表，安装后要求线路简单，便于维修、灵敏可靠。 综述以上问题我们依次解决：一、在原有的油压压力表处添加一个三通，把原有普通压力表更换成电接点式压力表；二：根据压风机运行过程中润滑油不能中断，油压压力控制在l-2.3MPa范围（30m3的空气压机油压不低于1MPa），改造后的电接点压力表、把常闭接点调到1MPa，在油压大于等于1MPa时电接点压力表时，接点一直处于常闭状态，再把此接点串入到控制开关主接触器的控制回
S I N C E1953 INSTRUCTION MANUAL SCREW AIR COMPRESSOR 螺杆式空气压缩机 复盛公司 感谢您选用复盛牌螺杆空气压缩机! 复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。GGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG 说明：1．如不特别指明，本说明书中所指的压力均为表压力； 2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上 均有标识。GGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG 机组型号 主机编号 开机调试日期 前言 十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用， 请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机
组的操作规范和技能，使其设备长期处于良好的工作状态。 为了保证用户权益，请将设备质量保证卡寄回本公司服务部门， 以便我公司能给予您及时的、最好的技术服务和售后服务。 谢谢！ 安全敬告 在安全操作空压机前，请务必仔细阅读：GGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG 安全注意事项： 1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉 入空压机内，避免烧坏空压机某些部件； 2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引 起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设 备的可靠安全，必须要有接地装置，必要时加装避雷装置； 3. 新机调试，必须由本公司指定或认可的调试人员进行； 4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上 机组门。开机时，应先通知机组周围人员注意安全； 5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭 头指示方向运转； 6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机 过载而烧坏； 7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时 应切断电源，并作出显著警示标志； 8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已 被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以 防他人合闸送电造成伤害； 9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应 避开空压机系统中的任何排气口把机组压缩空气安全释放完，等 待空压机机组全部冷却后进行； 10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂； 11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）； 12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否 则会引起系统积炭造成重大事故； 13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂； 14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内
