最新复盛螺杆式空压机

SINCE 1953精益求精、给您信心Screw Refrigeration Compressor提纲简介SINCE 1953‰ 机械事业部产品简介 ‰ 螺旋式冷媒压缩机应用领域 ‰ 转子加工 ‰ 转子检验 ‰ 冷媒压缩机性能测试 ‰ 产品行销及服务 ‰ 压缩机结构介绍 ‰ 压缩机主要故障介绍Screw Refrigeration Compressor机械事业部主要产品简介SINCE 1953往复式 空气压缩机双螺旋式 空气压缩机冷冻式 空气干燥机单螺旋式 空气压缩机涡卷式 空气压缩机离心式 空气压缩机吸附式 空气干燥机精密过滤器螺旋式 冷媒压缩机Screw Refrigeration Compressor螺旋式冷媒壓縮機SINCE 1953‰机种完备冷冻能力由40-250RT，高COP、制冷量足‰精确容调系统四段、无段容量控制设计，节省能源的消耗‰性能卓越通过ISO9001(德国TUV)品质认证，及UL冷 媒压缩机安全(品质)认证，并荣获台湾精品 标志SRF-100SRF-50Screw Refrigeration Compressor螺旋式冷媒压缩机特点‰高COP,节省能源采用第三代非对称齿形，降低齿间压力 落差及回吹，容积效率高，能源消耗少‰可使用HFC环保冷媒全系列机种可使用R134a、R-407C等环 保冷媒，不会破坏臭氧层SINCE 1953Screw Refrigeration Compressor产品应用领域-冰水机机组SINCE 1953全系列机种适用于 水冷式冰水机组和 空调储冰系统由SRF-60所组装之水冷式冰水机组Screw Refrigeration Compressor产品应用领域-热泵机、空气干燥机 SINCE 1953全系列机种搭配外部 油冷却器、节能器、 液态冷媒喷射，可运 用于风冷机组、热泵 机组、或空气干燥机由SRF-40所组装之DW水冷式空气干燥机Screw Refrigeration Compressor转子加工‰采用英国HOLROYD转子加 工机，转子一体成型，强度 好刚性佳‰采用德国KLINGELNBERG 转子研磨机，转子尺寸精度 高SINCE 1953Screw Refrigeration Compressor三次元量测转子齿形检验采用德国 ZEISS三次 元量床(即立体三座 标)，严格掌控产品品 质SINCE 1953Screw Refrigeration Compressor冷冻能力精密测式系统‰精密测试系统，通过CNLA认证 ‰自动化测试,可模拟各种相关工况‰精确掌控压缩机运转状态SINCE 1953Screw Refrigeration CompressorScrew Refrigeration CompressorS I N C E 1953产品行销及服务压缩机行销地区海外生产基地海外关系企业及办事处广大的国际行销网与完善的售后服务压缩机解剖图S I N C E1953Screw Refrigeration Compressor压缩机正常运转几大要素1.压缩机油路必须畅通，供油压差足够2.系统必须干净(焊渣,铜屑,氧化物,水份及各种不凝性气体)3.供电品质必须良好4.机组设计合理，操作得当5.安装及外部配套设施的完善S I N C E 1953Screw Refrigeration Compressor压缩机常见故障的原因分析与处理方式1. 马达烧2. 螺杆咬死3. 异音4. 容调故障5. 油位开关报警6. 接触器跳脱7. 喷液系统故障8. 接线柱故障9.泡水S I N C E1953Screw Refrigeration Compressor马达烧1. 电源品质不良：如缺相：接触器烧结粘死等故障引起。

复盛螺杆压缩机说明书理论说明1. 引言1.1 概述本说明书旨在介绍复盛螺杆压缩机的工作原理、产品特点以及使用方法与注意事项。

复盛螺杆压缩机是一种重要的气体压缩设备，广泛应用于制冷、空调、化工和能源等领域。

通过深入了解复盛螺杆压缩机的原理和使用方法，读者将能够更好地掌握该设备的操作与维护。

1.2 文章结构本文内容分为五个部分，如下所示：第二部分将详细介绍复盛螺杆压缩机的工作原理，包括其基本结构和运行过程。

第三部分将列举复盛螺杆压缩机的产品特点，包括高效节能、稳定可靠等方面。

第四部分将阐述使用复盛螺杆压缩机时需要注意的事项和正确的操作方法。

最后一部分将总结全文并提出结论。

1.3 目的本文旨在帮助读者全面了解复盛螺杆压缩机，并提供详尽而准确的操作指南。

通过阅读本说明书，读者将能够更好地使用该设备，提高工作效率，同时能够正确维护和保养设备，延长设备的使用寿命。

无论是初次接触复盛螺杆压缩机还是已有一定经验的用户，本文都能为他们提供有益的信息和参考。

2. 复盛螺杆压缩机的原理复盛螺杆压缩机是一种常用的工业设备，其工作原理基于螺杆的旋转运动和容积周期性变化来实现气体的压缩。

下面将详细介绍复盛螺杆压缩机的工作原理。

2.1 螺杆结构复盛螺杆压缩机由两个相互啮合、形状类似于齿轮的螺杆组成，分别为主动螺杆和被动螺杆。

主动螺杆通常为一个带有凸起的中心轴，而被动螺杆则具有相应的凹槽以便与主动螺杆配合。

两个螺杆通过精确的制造加工使得它们可以紧密地啮合在一起，并形成一个密封的工作空间。

2.2 工作过程当复盛螺杆压缩机启动时，主动和被动两个螺杆开始旋转。

由于它们之间彼此啮合，在旋转过程中形成了一系列密闭空间。

随着旋转角度的变化，这些密闭空间大小不断变化，从而实现了气体的吸入和压缩。

在工作过程中，随着主动螺杆的旋转，螺杆凸起逐渐将气体从进气端吸入。

同时，被动螺杆的凹槽则推动气体朝向出口方向进行压缩。

由于螺杆的旋转运动是连续的，这个过程会不断重复，使得气体在压缩室内被压缩到所需压力。

实用标准文案
空压机选型
文档．
实用标准文案
文档．
实用标准文案
3、SA-15A螺杆空气压缩机性能参数表
文档．
实用标准文案
文档．
实用标准文案
5、SA-22A螺杆空气压缩机性能参数表
文档．
实用标准文案
文档．
实用标准文案
文档．
实用标准文案
文档．
实用标准文案
9、SA-55A螺杆式空压机参数
文档．
实用标准文案
文档．
实用标准文案
文档．
实用标准文案
12、SA-90A螺杆空气压缩机性能参数表
文档．
实用标准文案
文档．
实用标准文案
14、SA-120A螺杆空气压缩机性能参数表
文档．
实用标准文案
15、SA-132A螺杆空气压缩机性能参数表
文档．
实用标准文案
16、SA-160A螺杆空气压缩机性能参数表
文档．
实用标准文案
17、SA-185A螺杆空气压缩机性能参数表
实用标准文案
螺杆式空压机参数19、SA-220A/W型号 SA-220A/W 文档．
实用标准文案
螺杆空气压缩机性能参数表、20SA-250A SA-250A 号型
文档．
实用标准文案
螺杆空气压缩机性能参数表SA-280A21、
SA-280A
型号文档．
实用标准文案
冷却方式风冷
螺杆空气压缩机性能参数表SA-350A、22文档．
实用标准文案
型号SA-350A
螺杆空气压缩机性能参数表23、SA-400A/W SA-400A/W 型号文档．
实用标准文案
文档．
实用标准文案文档．。

设备管理与维修2021翼1（上）SA-60A 螺杆式空压机的维护保养及故障处理许景芳（灵宝黄金集团股份有限公司黄金冶炼分公司，河南三门峡472500）摘要：螺杆式空压机具有结构简单、易损件少、易更换、噪声低、工作可靠等优点，广泛应用于矿山、机械制造、建筑、纺织、石油化工等行业。

详细介绍复盛SA-60A 螺杆式空压机的工作原理以及其维护保养和故障处理等问题。

关键词：空压机；维护保养；故障处理中图分类号：TH17；TD443文献标识码：BDOI ：10.16621/ki.issn1001-0599.2021.01.160引言复盛SA-60A 螺杆式空压机是郑州复盛公司的产品，性能优越可靠，振动小、噪声低、效率高、无易损件，具有活塞空压机无可比拟的优点：阴阳转子间及转子与机壳间的精密配合及不断向压缩室及轴承注入润滑油，减少了气体回流泄漏，提高了效率；只有转子相互啮合，无活塞部件往复运动，减少了振动源，降低了噪声；独特的润滑方式有许多优点。

目前灵宝黄金集团股份有限公司黄金冶炼分公司有5台SA-30A 、3台SA-60A 、6台SA-75A 和2台SA120A 型复盛螺杆式空压机，针对这些设备的日常维护保养及故障处理也总结了一些经验。

下面就复盛SA-60A 螺杆式空压机在使用过程中的维护保养和故障处理等进行介绍。

1工作原理及流程复盛SA-60A 螺杆式空压机是一种喷油式单级双螺杆压缩机，由高效率的带轮驱动带动主机旋转和压缩空气。

通过喷油润滑，压缩室中的空气和油混合物通过粗、细两道分离，使油和压缩空气分离，产生清洁的压缩空气供系统使用。

1.1工作原理SA-60A 螺杆式空压机是利用一对相互啮合的阴阳转子来实现持续吸气、压缩、排气等过程：当转子在壳体内转动时，阴阳转子相互啮合，空气由进气口吸入，充满封闭的转子齿槽间；由于转子啮合面转动，将吸入的空气密封并向排气口输送；在输送过程中转子啮合间隙逐渐变小，空气受到压缩；当转子啮合面旋转至壳体排气口时，压力较高的油气混合物从壳体排出。

复盛螺杆空压机维修安全操作及保养规程空气压缩机是用于工厂、企业、机械制造等领域的重要设备。

复盛螺杆空压机是一种高效、节能的空气压缩设备，得到了广泛应用。

然而，机器大都需要定期维护保养，才能始终保持良好的工作状态。

本文将介绍复盛螺杆空压机维修、安全操作及保养规程，以保证机器安全、可靠地运行。

安全操作基本安全操作在使用空气压缩机前，应先了解基本的一些安全操作措施：1.压缩机应在专用房间独立安装，地面须水泥浇筑平坦，设施齐全，防止火源接近。

2.使用前应检查电源开关、电流表、电压表是否正常，同时检查压力表、水位计是否齐全、清洁，压缩机是否处于正常工作状态。

3.机身外壳、电缆、插头等无松动、破损情况，以及气路接口是否泄漏。

4.气源与电源的开关旋钮需要按照操作顺序打开或切断，以确保安全。

操作注意事项在使用空气压缩机时，还需要注意以下几个方面：1.严禁在高温、潮湿、氧化、易燃、易爆等有害环境下操作空气压缩机，避免出现安全事故。

2.为保证运行安全，应经常清洁压缩机内部和外部，保持其干净，避免发生故障。

3.维护时严禁被动操作。

维护人员必须熟悉维修设备，并按照规定程序或方案操作。

4.避免机器长时间过载使用，拒绝使用超负荷工作。

5.避免给气缸、空气压缩机充气润滑油和液体，否则会对气路系统产生严重影响。

维护保养日常保养定期进行日常保养和巡检，可延长机器寿命，提高设备性能，是保证机器工作的必要条件。

日常保养具体包括：1.空气压缩机的底座应清洁干净，并定期进行紧固检查。

2.每日应级门放空1-2次，连续放2-3秒钟。

3.外皮及进风口应每两周清理一遍，保持干净。

4.加油点应每日检查一次，防止油渍过多或周期长时间未加油。

定期保养定期保养是重要的机器保护措施之一，可确保机器的安全和可靠，避免在一些日常维护措施中可能遗漏的问题。

定期保养事项主要包括：1.气压表和温度表应按定期保养计划，进行检查、校准。

2.排气过滤器每隔一段时间就应更换一次。

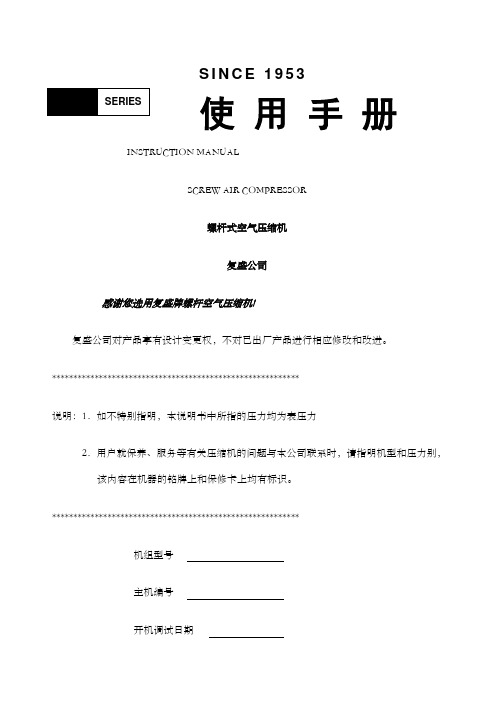

S I N C E1953INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。

**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。

**********************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显着警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。

SINCE 1953使用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机！复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进**********************************************************说明：1 •如不特别指明，本说明书中所指的压力均为表压力；2•用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别, 该内容在机器的铭牌上和保修卡上均有标识。

**********************************************************机组型号________________________主机编号开机调试日期.、八、-刖言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1.安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2.引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3.新机调试，必须由本公司指定或认可的调试人员进行；4.开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

开机时，应先通知机组周围人员注意安全；5.第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6.空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7.在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显着警示标志；8.压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范r1 輕牛.1 1警告11 目录1 一切违反安全注意事项的行为，都可能会造成严重后果。

复盛空压机控制系统操作使用说SINCE 1953高效节能型SA-220、250螺杆空气空压机控制系统使用说明书(中文液晶显示PLC控制)复盛实业（上海）有限公司( 10月)“FS AUTO SENTRY-ES+”控制器“FS AUTO SENTRY-ES+”控制器，它所有的功能是由可编程控制器(PLC)来控制。

这些功能包含了安全保护停机，空压机排气量调节，控制及警告维护讯息指示等。

操作键盘及显示器、流程图提供操作人员方便的逻辑操作及显示功能。

在启动之前，按“复位”键，将控制器设定进入准备状态，空压机现在能够经由按任何一种操作模式键启动运转。

运转以后，操作模式可经由按其它操作模式键来更改，更改后的操作模式会显示在显示窗的右下方。

在正常运转情况下，任何时间按”停机”键将使空压机停止运转。

且油气桶压力会先被释放，然后电机停止转动。

“FS AUTO SENTRY-ES+”可接受其它控制器遥控操作。

当经由其它控制器控制时，显示器将显示“远程”。

当荧屏上有其它显示时，连续按“返回”键可回到（正常）状态。

在运转中，空压机能够经由持续按住数秒操作模式键来使得空压机空载。

将此键放开后，空压机控制功能会恢复。

油气桶内压力需低于0.35 BAR(5PSIG)，空压机才能够启动。

操作模式一般运转模式这种运转模式适用于在突然出现大量空压空气消耗或没有长期空车运转的工况，空压机控制系统会配合耗气量连续运转。

控制器设置于（容调）模式下，当消耗量降到低于空压机排量以下时，压力会升高，当压力升高到接近控制盘的设定压力时，ES+控制器会操作各电磁阀TVO（旋转阀打开）、TVC（旋转阀关闭）及IVO（进气阀打开）、IVC（进气阀关闭）来控制空压机的排气量与耗气量相匹配。

当耗气量变化时，控制器会相应地调节空压机，使其以最佳状态运转。

在一般及重负荷工况下，进气阀会保持全开状态，由旋转阀控制排气量。

在轻负荷工况下，旋转阀全开，而由进气阀控制排气量。

使用手册MLG系列矿用螺杆式移动空气压缩机北京复盛机械有限公司第一章售后服务介绍1.1 前言首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。

本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起动器说明书，以便正确地使用保养。

如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。

谢谢您！1.2 服务内容1.2.1 一般售后服务1.服务内容与时效凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理2.保证期限机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。

若在保证期限外，则酌收服务价格之零件费与工资。

1.2.2 巡回服务在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。

1.3 收货1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。

2．根据随机器所附的成品出库单所列项目，查点数量是否相符。

3．机器与附件在运送过程中是否受损。

4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。

第二章概述2.l 特点：螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。

复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点：一、主机1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美国专利No. 4. 890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率10~12 ％，省电25 ％。
