建筑施工现场临时配电箱

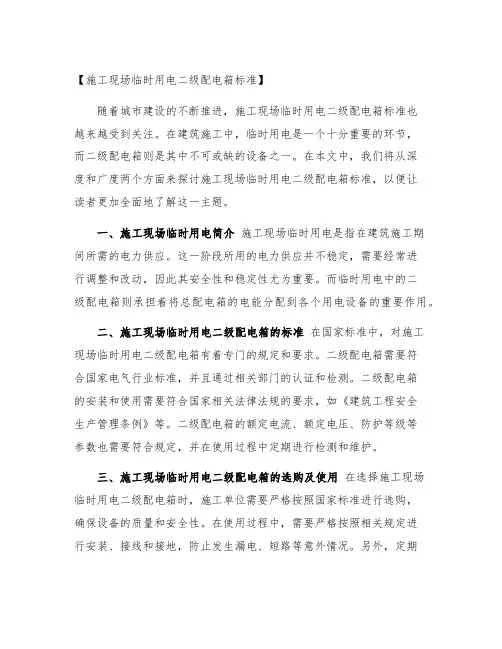

【施工现场临时用电二级配电箱标准】随着城市建设的不断推进，施工现场临时用电二级配电箱标准也越来越受到关注。

在建筑施工中，临时用电是一个十分重要的环节，而二级配电箱则是其中不可或缺的设备之一。

在本文中，我们将从深度和广度两个方面来探讨施工现场临时用电二级配电箱标准，以便让读者更加全面地了解这一主题。

一、施工现场临时用电简介施工现场临时用电是指在建筑施工期间所需的电力供应。

这一阶段所用的电力供应并不稳定，需要经常进行调整和改动，因此其安全性和稳定性尤为重要。

而临时用电中的二级配电箱则承担着将总配电箱的电能分配到各个用电设备的重要作用。

二、施工现场临时用电二级配电箱的标准在国家标准中，对施工现场临时用电二级配电箱有着专门的规定和要求。

二级配电箱需要符合国家电气行业标准，并且通过相关部门的认证和检测。

二级配电箱的安装和使用需要符合国家相关法律法规的要求，如《建筑工程安全生产管理条例》等。

二级配电箱的额定电流、额定电压、防护等级等参数也需要符合规定，并在使用过程中定期进行检测和维护。

三、施工现场临时用电二级配电箱的选购及使用在选择施工现场临时用电二级配电箱时，施工单位需要严格按照国家标准进行选购，确保设备的质量和安全性。

在使用过程中，需要严格按照相关规定进行安装、接线和接地，防止发生漏电、短路等意外情况。

另外，定期对二级配电箱进行维护和检测也是非常重要的，及时发现并排除潜在安全隐患。

总结通过本文的探讨，我们更加全面地了解了施工现场临时用电二级配电箱标准。

在施工现场，临时用电二级配电箱的质量和安全性直接影响到建筑施工的顺利进行和工人们的生命安全。

在施工现场临时用电的安全管理中，对二级配电箱的标准和要求要格外重视。

个人观点在我看来，施工现场临时用电二级配电箱标准的合理规范，是保障施工现场安全用电的重要保障。

只有严格按照国家标准进行选购、安装和使用，才能有效地避免由于电气设备问题导致的安全事故。

希望广大施工单位和相关人员能够高度重视施工现场临时用电二级配电箱标准，确保施工现场的安全用电。

临时用电施工配电箱及开关箱的设置要求模版1. 施工配电箱设置要求- 临时用电施工配电箱应设置在地面上，确保安全和易于维护。

- 施工配电箱应远离易燃、易爆和腐蚀性物质，并防止受潮。

- 配电箱应设置在通风良好的地方，以防止过热和积聚有害气体。

- 配电箱内应设置熔断器或断路器，以保护电器设备和人身安全。

- 配电箱应设置可靠的接地装置，以确保人身安全和设备正常运行。

2. 开关箱设置要求- 临时用电开关箱应设置在离施工现场近的地方，以便操作和监控。

- 开关箱应远离易燃物品和腐蚀性物质，确保操作安全。

- 开关箱内应清晰标示每个开关的用途，以便操作人员准确操作。

- 开关箱应设置防护装置，防止误触和外部物体的干扰。

- 开关箱的电源线应牢固固定，避免滑动和拉扯，以确保工作正常。

3. 临时用电的安全要求- 所有电缆和线路应使用符合国家标准的电缆材料，确保质量和安全。

- 电缆需要使用专业搭设支架进行固定，避免悬挂在空中，以防止损坏和触电危险。

- 电缆与设备的连接需要使用可靠的接头，并进行绝缘处理，以防止漏电和短路。

- 临时用电设备需要定期进行巡检和维护，确保设备运行正常，不存在安全隐患。

- 施工现场需设置明确的安全警示标语，提醒人员注意用电安全。

4. 临时用电的管理要求- 临时用电设备和线路需要由专人进行管理，明确责任和权限。

- 临时用电设备和线路的使用需进行记录，包括设备名称、规格、数量和使用时间等信息。

- 临时用电设备和线路需要定期检查，发现问题及时处理，确保安全和正常使用。

- 临时用电设备和线路的拆除必须在专业人员的指导下进行，避免操作不当导致安全事故。

- 临时用电设备和线路的拆除后，需要对原有设备进行清理和整理，确保不留下任何隐患。

以上是临时用电施工配电箱及开关箱的设置要求模板，用于指导施工人员遵守相关安全规定，确保临时用电的安全和正常使用。

建筑工程施工现场配电箱开关箱设置一般规定一、背景简介建筑工程施工现场是一处需要大量用电的场所。

同时，其复杂的施工环境也意味着需要对电路安全进行高度的关注。

针对这一情况，配电箱和开关箱的设置显得尤为关键。

配电箱和开关箱是建筑工程施工现场电力系统中不可或缺的一部分。

它们的主要作用是对电力进行分配和控制，保障整个电力系统的稳定运行。

因此，建筑工程施工现场配电箱和开关箱的设置具有重要的意义。

本文将就建筑工程施工现场配电箱开关箱设置一般规定进行介绍。

二、基本要求1.选购建筑工程施工现场配电箱和开关箱选择时，应符合国家有关标准和规定。

同时，还应确保其质量优良，操作方便，使用寿命长等基本要求。

特殊情况下，应根据工程需要选用加固型配电箱和防护型开关箱。

2.安装配电箱和开关箱的安装应在施工前进行，且按照相关规定进行。

在安装过程中，应注意以下几点：•配电箱和开关箱的安装位置应避免受潮、受热和受破坏的环境，并能够方便维护和检修。

•配电箱和开关箱的安装应保证良好接地，且埋入地下部分不得小于30公分。

•配电箱和开关箱的相对位置应确定好，方便操作和维护。

3.检查与维护配电箱和开关箱在施工现场使用期间，应定期进行检查和维护。

在检查过程中应注意检查绝缘性能和接线是否松动等问题，及时发现并进行处理。

三、安全措施1.防止触电事故在配电箱和开关箱安装结束后，相关人员应进行漏电保护器的测试。

使用中应注意人员的安全防护，如带有绝缘手套、鞋子、袖套等。

2.防止火灾事故在配电箱和开关箱的使用过程中，应注意以下几点：•避免长时间大电流过载使用。

•禁止在配电箱、开关箱或其附近进行焊接、切割等火源性作业。

•禁止在配电箱、开关箱附近堆放易燃物品。

•如果发现设备的电线或其他零部件有螺丝松动、断裂、变形或变色等情况，应及时停机进行检查和修理。

四、总结在建筑工程施工现场配电箱和开关箱设置中，必须要严格按照相关规定进行。

配电箱和开关箱的选购、安装、检查与维护以及安全措施等都不能忽视。

施工现场临时用电：一级、二级、三级配电箱的定义及管理规范在实际施工过程中，会出现需要临时用电的情况，所以临时搭建变电站用电设备，然后将各级配电箱分支到各个用电现场。

因此，配电箱可分为一级配电箱、二级配电箱和三级配电箱三种。

1.临时用电该视频包括：1、施工现场的临时配电系统；2、临时电工；3、用电临时接地措施；4、电线电缆的固定和导管的铺设；5、配电箱；6、漏电保护器的设置；7、工程机械操作；8、电气设备的检查和使用；9、临时照明；10、临时用电工程的验收；11、常见的违规操作；12、临时宿舍违规用电的；13、电动灭火器的选用；14、触电急救；15、临时用电数据的归档管理。

一级配电箱是从变压器引入三相电源、地线和零线。

施工配电柜用于施工现场的施工。

专为施工现场的特殊情况而设计，符合建设部门的相关施工用电规范和标准。

一套完整的产品可以形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的，非常适合各种符合标准的工程。

一级机柜采用下进下出电缆，前门打开。

主母线采用铜排连接，接触良好。

内部设有计量系统，安全美观。

防雨箱顶部适合野外作业。

二级配电箱是从一级配电箱的电力线到临时用电场所。

二次配电箱也适用于工地施工用电。

专为项目施工现场的特殊情况设计，符合建设部门相关施工用电规范标准。

一套完整的产品可形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的。

二次配电箱采用内外门设计，外观喷塑，安全美观。

防雨箱顶部适合野外作业。

二次配电箱应放置在离地1.5M处总开关 60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A—DZ47-63 20A 两相漏电开关电热水器8000W+洗衣机-DZ47-63 60A两相漏电开关（因为没有40A开关，只有32A）插座开关 16A - DZ47-63 16A主要电器有冰箱、电磁炉、微波炉主开关不需装漏电保护，支路开关最好装漏电保护。

临时用电施工配电箱及开关箱的设置要求临时用电施工是指在施工过程中为了满足施工现场的电力供应需求而设置的临时用电设施。

在进行临时用电施工时，必须符合以下设置要求，以确保施工安全和电力供应的稳定性。

1. 安全距离设置：为了防止临时用电设施与其他设备或建筑物之间的相互干扰或发生火灾、触电等事故，必须设置适当的安全距离。

按照规定，临时用电设施与可燃物之间的最小安全距离为1.5米，与非可燃物之间的最小安全距离为1.0米。

2. 接地设置：为了保证临时用电设施的安全运行，必须进行正确的接地设置。

临时用电配电箱和开关箱的金属外壳必须通过专用接地线连接到设施的总接地点，并与工地的总接地网相连。

接地线的导线截面不得小于4平方毫米。

3. 电缆布线设置：电缆布线应尽量避免与其他设备或建筑物的磨擦、碰撞或过度拉伸。

电缆应铺设整齐，并通过托架或槽道进行固定，以防止电缆松动或损坏。

同时，电缆的敷设高度应符合安全标准，不得低于2.5米。

4. 过载保护设置：临时用电设施的重要部件之一就是过载保护装置。

在配电箱和开关箱中，必须安装适当的过载保护装置，如熔断器或断路器。

过载保护装置的额定电流应根据实际需要进行选择，并按照标准进行正确的安装和调整。

5. 温度和湿度要求：临时用电设施的运行环境中，温度和湿度也是重要的要求。

一般来说，温度应控制在-5℃至40℃之间，湿度应控制在30%至90%之间。

同时，设施中应设置温湿度监测装置，并按时进行检测和记录。

6. 防护措施设置：为了保护临时用电设施的安全性，应设置相应的防护措施。

例如，配电箱和开关箱的盖板必须完好无损，并具有防水、防尘和防火的功能。

设施周围应设置警示标识，以提示人们注意安全。

总结：临时用电施工配电箱及开关箱的设置要求涉及安全距离、接地、电缆布线、过载保护、温湿度要求和防护措施等方面。

在进行临时用电施工时，必须按照国家相关规定和标准进行设置和操作，以确保施工安全和电力供应的可靠性。

建筑工程施工现场配电箱、开关箱设置一般规定引言建筑工程施工中，配电箱和开关箱是电力系统中不可缺少的组成部分。

它们的设计和设置必须符合国家的相关规定和标准，以确保施工现场的用电安全和电力正常供应。

本文将介绍建筑工程施工现场配电箱、开关箱的一般规定，以供参考。

配电箱的设置规定设备标准配电箱应采用符合国家或行业标准的设备，并按照其安装要求进行设置。

安装方式配电箱应采用固定式或嵌入式安装方式，并应设置在通风良好、干燥、无腐蚀性气体和粉尘污染的环境中。

电气线路应采用隐蔽敷设方式，禁止在配电箱内开设洞口。

配电箱容量配电箱容量应根据用电负荷进行合理配置，以确保电力供应的稳定性和可靠性。

在实际配置时，应根据设计方案和现场实际情况进行调整。

线路布置配电箱应按照电气设计方案的要求进行线路布置，并应注意隔离不同电压等级的电路，并确保接地线路的质量和连通性良好。

所有的线路均应标明电压等级、名称和编号，并进行明显标识。

安全保障配电箱应设置相应的安全保险措施，如漏电保护器、过载保护器等。

同时，在配电箱内部必须要设置明显的安全警示标识，以提醒工作人员注意安全。

开关箱的设置规定设备标准开关箱应采用符合国家或行业标准的设备，并应按照其安装要求进行设置。

安装方式开关箱应采用嵌入式安装或壁挂式安装，设置在通风良好、干燥、无腐蚀性气体和粉尘污染的环境中。

电气线路应采用隐蔽敷设方式，禁止在开关箱内开设洞口。

开关箱配备开关箱应根据所控制设备的需要进行配备，并按照所需电压等级选择适当的开关。

同时，应配备控制和保护设备，如接触器、继电器、保护器等。

安全保障开关箱应设置相应的安全保险措施，如漏电保护器、过载保护器等。

同时，在开关箱内部必须要设置明显的安全警示标识，以提醒工作人员注意安全。

总结建筑工程施工现场的配电箱和开关箱设置必须按照国家相关规定和标准进行，以确保用电的安全和供电的可靠性。

合理的配电箱容量和线路布置是保障电力供应稳定性的重要因素，而配备适当的开关箱控制保护设备，则是关乎设备安全性和寿命的重要方面。

施工现场临时用电配电箱要求施工现场临时用电配电箱是指在施工现场为工地提供电力所采用的一种电气设备，它起到分配电流的作用，保障现场电力供应的稳定性和安全性。

在施工现场，临时用电配电箱的要求主要涉及以下几个方面：电容量、安全性、可靠性、便捷性和环保性。

首先，临时用电配电箱的电容量要能满足工地用电的需求，包括各种设备的供电需求以及在高峰期的额外需求。

根据工地的规模和需要供电设备的类型确定所需的电容量，以确保现场的正常用电。

同时，要合理进行电路的布置，避免电容量不平衡和过载的情况出现。

其次，临时用电配电箱的安全性是至关重要的。

它必须符合国家和地方相关的电气安全标准，并通过国家认可的检测机构的检测。

所有的电气设备和电缆都必须是经过合格的生产厂家生产并具有相应的质量认证。

配电箱的外壳和接线要求有良好的绝缘和防护性能，以避免因接触电源而导致的触电事故发生。

此外，还应设置相应的漏电保护装置，及时发现并切断漏电故障。

第三，临时用电配电箱的可靠性要求高。

施工现场通常是一个复杂的环境，存在各种各样的不可控因素，如天气、湿度、灰尘等，这对电气设备的可靠性提出了更高的要求。

配电箱的元器件应选用质量可靠、耐用性好的产品，并按照要求进行正确的安装和接线。

同时，配电箱还应具备过载保护、短路保护、过压保护等功能，以确保电路的正常运行。

另外，临时用电配电箱的使用和维护便捷性也是一个重要的考虑因素。

配电箱应设计合理，易于安装、拆卸和搬运。

各个电路应有清晰的标识，以方便工人使用和维护。

对于常见的故障和维修，操作人员能够快速定位和解决，并能进行及时的维护和检修。

最后，临时用电配电箱的环保性也需兼顾。

施工现场通常会产生大量的噪音和尘埃，对环境造成一定的污染，因此，配电箱应尽量采取低噪音、低电磁辐射和防尘设计。

同时，配电箱所使用的电缆要符合环保要求，杜绝使用劣质的电线电缆，以防止对环境造成污染和安全隐患。

总的来说，临时用电配电箱在施工现场的要求包括电容量、安全性、可靠性、便捷性和环保性等方面。

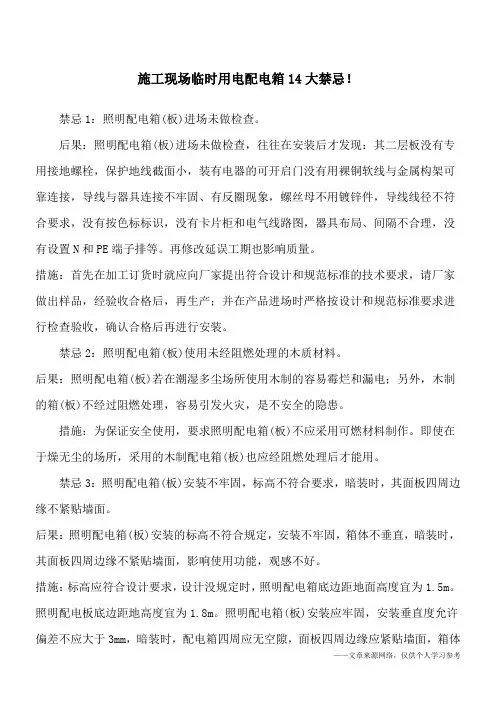

施工现场临时用电配电箱14大禁忌！禁忌1：照明配电箱(板)进场未做检查。

后果：照明配电箱(板)进场未做检查，往往在安装后才发现：其二层板没有专用接地螺栓，保护地线截面小，装有电器的可开启门没有用裸铜软线与金属构架可的箱(后果：照明配电箱(板)安装的标高不符合规定，安装不牢固，箱体不垂直，暗装时，其面板四周边缘不紧贴墙面，影响使用功能，观感不好。

措施：标高应符合设计要求，设计没规定时，照明配电箱底边距地面高度宜为1.5m。

照明配电板底边距地高度宜为1.8m。

照明配电箱(板)安装应牢固，安装垂直度允许偏差不应大于3mm，暗装时，配电箱四周应无空隙，面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部位涂防腐漆。

禁忌4：照明配电箱(板)内线路交叉凌乱，未绑扎成束。

后果：照明配电箱(板)内线路凌乱，箱内二层板紧压管口，影响导线进入箱体，若勉强挤进，时间长了导线绝缘损伤，容易造成短路。

并使检修不便，影响观感。

措施：照明配电箱使用金属箱时，要做防锈防腐处理。

箱内出线孔不可用电气后果：照明配电箱(板)的保护线不从端子排列出，而是利用箱体构架串接，线径不按要求设，配电箱门有超安全电压的器件不设置保护地线，容易引发安全事故。

措施：按照规范要求，照明配电箱(板)内，应设保护地线汇流排，保护地线应在汇流排上连接。

保护地线的截面积不应小于从电源到所属电器最大引线的截面积；而且还应按有关规定选择。

配电箱(板)上接地应牢固良好，并必须有防松装置。

装有超过50V电器设备的可开启的门，活动面板应以裸铜软线与接地良好的金属构架可靠连接。

裸铜软线的截面积也应按规定选择。

而壁厚小于2.5mm的金属箱、盒本体不应作为管路的跨接地线和用电器具的保护地线压接点。

保护地线的截面积按表保护地线的截面积(mm2)装置的相导线的截面积S相应的保护导线的截面积SPS≦16SP=S16≦SS＞求。

子无松动，启闭灵活，零部件齐全。

禁忌10：照明配电箱(板)内的导线不按色标穿线。

临时配电箱规范临时配电箱是指在建筑施工现场或其他临时场所使用的电力配电设备。

根据国家相关规范和标准，临时配电箱需要符合以下要求：1. 设备符合电器安全规范临时配电箱的设备需要符合国家电器安全规范，如GB/T 14549-1993《低压成套开关设备及控制设备》和GB 7251.1-2013《低压成套开关设备和控制设备》等标准，确保设备的质量和安全可靠性。

2. 设备接地良好临时配电箱需要具备良好的接地系统，确保电流通过地线流回地面，提供安全的工作环境。

地线的规格和连接方式需要符合国家相关规范和标准。

3. 载流部分与绝缘部分隔离良好临时配电箱的载流部分和绝缘部分需要具备良好的隔离性能，确保电流不会通过绝缘部分流向外部，从而避免触电事故的发生。

4. 路径清晰可辨临时配电箱中各个回路的电线需要有清晰可辨的标识，便于操作人员进行查找和维修。

同时，电线要保持整齐排列，避免乱堆乱放，减少安全隐患。

5. 电源插座设计合理临时配电箱上的电源插座需要根据使用场所和需求进行合理设计，数量要满足用户的需求，同时要避免过多的插座导致线路过负荷。

6. 安全防护措施齐全临时配电箱的外壳和周围应设置相应的防护措施，避免人员误碰触电。

箱体应具备防火、防水、防尘等功能，确保设备的正常工作。

7. 明确负责人和操作人员临时配电箱的使用需要有专人负责，并做好相关的安全培训，明确操作流程和安全注意事项，确保操作人员具备相关知识和技能，提高安全意识。

8. 定期检查和维护临时配电箱需要定期检查和维护，确保设备的正常工作。

检查内容包括设备的接地状态、电线的接头是否松动、电线周围是否有杂物积聚等，发现问题及时进行修复或更换。

总之，临时配电箱的规范要求包括设备的安全性、接地要求、隔离性能、清晰可辨性、插座设计、安全防护、负责人和操作人员的要求、定期检查和维护等方面的要求，以确保临时配电箱的正常工作和使用安全。

漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

分配电箱示意图分配电箱PE、N 线端子板节点图分配电箱箱门电气连接节点图分配电箱电气系统图四、开关箱（按一机一闸一漏一箱设置）（一）电焊机开关箱内设DZ20-100∕2 系列或KDM1-100∕2（100A、380V）透明塑壳断路器作为控制开关，DZ15LE-100∕2 （DZ20L-100∕2）或LBM-1-100∕2（100 A）漏电断路器，BFGD 系列二次防触电保护器；PE 端子排为3 个接线螺栓。

临时用电施工配电箱及开关箱的设置要求范文1. 临时用电施工配电箱的设置要求在施工现场进行临时用电时，必须按照以下要求进行配电箱的设置：1.1 配电箱的类型和规格应根据施工现场的实际需要确定，并符合国家相关标准和规定。

1.2 配电箱的安装位置应选在安全、便于操作、防护措施完善的地方，离易燃易爆物品和易受损物品的距离应符合安全要求。

1.3 配电箱应设置在潮湿、水浸的地方，应加装防水、防潮装置，确保使用安全。

1.4 配电箱的接线应牢固可靠，接地导线应符合规定要求，接线端子应加装防护装置，防止意外触电。

1.5 配电箱的内部电器元件应按照标准要求正确选择和安装，电器元件的连接应紧固可靠，不得出现松动、脱落的现象。

1.6 配电箱应标识清晰，标注明确，便于操作和维护。

1.7 配电箱应配备完善的保护装置，如过载保护器、漏电保护器等，确保用电安全。

1.8 配电箱的使用环境温度应符合标准规定，在高温环境下必须采取相应的散热措施，确保设备正常运行。

2. 临时用电施工开关箱的设置要求在临时用电施工过程中，开关箱的设置是必不可少的，以下是开关箱的设置要求：2.1 开关箱的类型和规格应根据实际需要确定，并符合国家相关标准和规定。

2.2 开关箱的安装位置应选在便于操作、防护措施完善的地方，离易燃易爆物品和易受损物品的距离应符合安全要求。

2.3 开关箱应设置在潮湿、水浸的地方，应加装防水、防潮装置，确保使用安全。

2.4 开关箱的内部电器元件应按照标准要求正确选择和安装，电器元件的连接应紧固可靠，不得出现松动、脱落的现象。

2.5 开关箱应标识清晰，标注明确，便于操作和维护。

2.6 开关箱应配备完善的保护装置，如过载保护器、漏电保护器等，确保用电安全。

2.7 开关箱的使用环境温度应符合标准规定，在高温环境下必须采取相应的散热措施，确保设备正常运行。

2.8 开关箱的开关按钮应灵活可靠，操作过程中不得有异常声音或卡滞现象。

以上是临时用电施工配电箱及开关箱的设置要求，施工方必须严格按照要求进行设置，并定期对设备进行检查和维护，确保用电安全和施工进度的顺利进行。

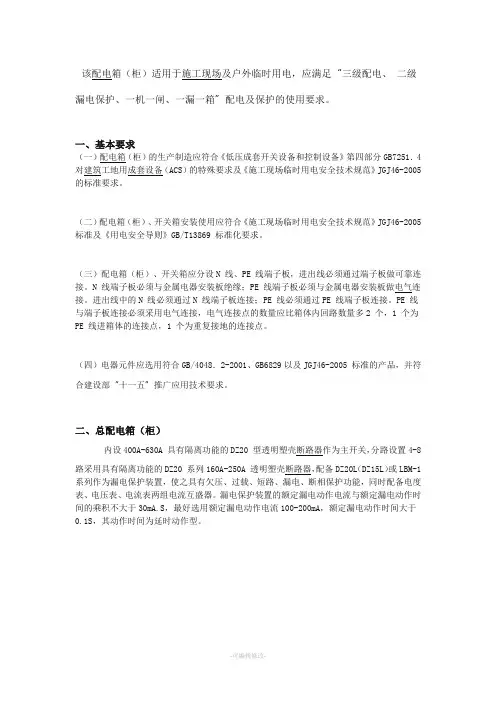

【施工常识】施工现场临时用电配电箱（柜）配置资料该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

施工现场临时用电配电箱（柜）配置资料！该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

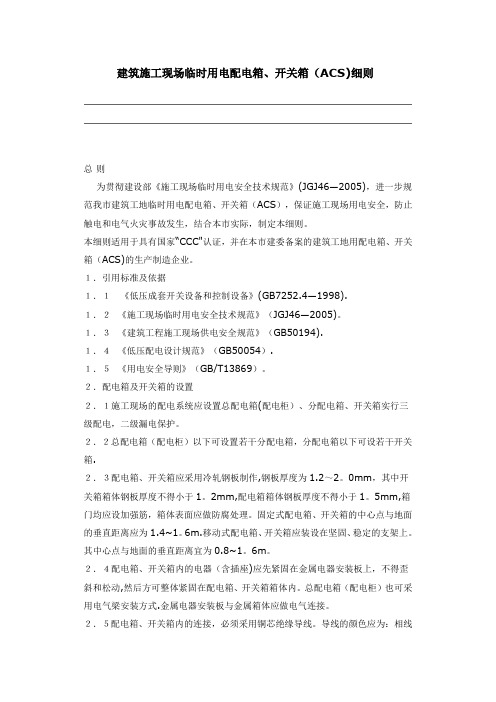

建筑施工现场临时用电配电箱、开关箱（ACS）细则总则为贯彻建设部《施工现场临时用电安全技术规范》（JGJ46—2005），进一步规范我市建筑工地临时用电配电箱、开关箱（ACS），保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。

本细则适用于具有国家“CCC”认证，并在本市建委备案的建筑工地用配电箱、开关箱（ACS）的生产制造企业。

１．引用标准及依据１．１《低压成套开关设备和控制设备》（GB7252.4—1998）。

１．２《施工现场临时用电安全技术规范》（JGJ46—2005）。

１．３《建筑工程施工现场供电安全规范》（GB50194）。

１．４《低压配电设计规范》（GB50054）。

１．５《用电安全导则》（GB/T13869）。

２．配电箱及开关箱的设置２．１施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。

２．２总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。

２．３配电箱、开关箱应采用冷轧钢板制作，钢板厚度为1.2~2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。

固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。

移动式配电箱、开关箱应装设在坚固、稳定的支架上。

其中心点与地面的垂直距离宜为0.8~1.6m。

２．４配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。

总配电箱（配电柜）也可采用电气梁安装方式。

金属电器安装板与金属箱体应做电气连接。

２．５配电箱、开关箱内的连接，必须采用铜芯绝缘导线。

导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。

导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。

施工现场临时用电二级配电箱标准施工现场临时用电二级配电箱标准1. 引言施工现场是建筑工程中不可或缺的一个环节。

在施工过程中，电力是保障工程顺利进行的重要因素之一。

而临时用电二级配电箱是施工现场电力供应的核心设备之一。

本文将就施工现场临时用电二级配电箱标准展开讨论。

2. 什么是施工现场临时用电二级配电箱施工现场临时用电二级配电箱是指为满足施工工地用电需求而设计的工业用电箱，用于实现电力供应的二次分配。

它通常包括主开关、漏电保护器、过载保护器、短路保护器等组件，具备防水、防尘、防触电等功能。

3. 施工现场临时用电二级配电箱的标准施工现场临时用电二级配电箱的标准是指该设备在设计、制造和使用过程中需满足的各项规范和要求。

以下是一些常见的标准要求：3.1 安全性要求：临时用电二级配电箱应具备必要的防护功能，包括防水、防尘、防触电等，以确保施工人员的人身安全。

3.2 机械强度：临时用电二级配电箱应具备足够的机械强度，能够承受施工现场的恶劣条件和外力影响，如抗震、抗冲击等。

3.3 电气性能：临时用电二级配电箱的电气性能应符合国家规定的电气设备安全性能标准，包括漏电保护、过载保护、短路保护等功能的齐全和可靠性。

3.4 环保要求：临时用电二级配电箱在制造和使用过程中应符合环保要求，尽可能减少对环境的污染和能源浪费。

4. 个人观点和理解施工现场临时用电二级配电箱标准的制定是十分重要的，它不仅关系到施工现场的电力供应和施工人员的安全，也关系到整个建筑工程的质量和进度。

个人认为，应该重点关注以下几个方面：4.1 安全性方面：施工现场是一个特殊的环境，存在很多潜在的安全风险。

临时用电二级配电箱的标准应着重于保障施工人员的人身安全，如增强防水、防尘和防触电等功能。

4.2 可靠性方面：临时用电二级配电箱是施工现场电力供应的核心设备之一，应具备可靠性。

在设计和制造过程中，应注重漏电保护、过载保护和短路保护等功能的可靠性。

5. 总结施工现场临时用电二级配电箱标准在建筑工程中起着至关重要的作用。

建筑施工现场临时用电配电箱、开关箱（ACS)细则总则为贯彻建设部《施工现场临时用电安全技术规范》(JGJ46—2005)，进一步规范我市建筑工地临时用电配电箱、开关箱（ACS），保证施工现场用电安全，防止触电和电气火灾事故发生，结合本市实际，制定本细则。

本细则适用于具有国家“CCC"认证，并在本市建委备案的建筑工地用配电箱、开关箱（ACS)的生产制造企业。

１．引用标准及依据１．１《低压成套开关设备和控制设备》(GB7252.4—1998).１．２《施工现场临时用电安全技术规范》（JGJ46—2005)。

１．３《建筑工程施工现场供电安全规范》（GB50194).１．４《低压配电设计规范》（GB50054）.１．５《用电安全导则》（GB/T13869）。

２．配电箱及开关箱的设置２．１施工现场的配电系统应设置总配电箱(配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。

２．２总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱.２．３配电箱、开关箱应采用冷轧钢板制作,钢板厚度为1.2～2。

0mm，其中开关箱箱体钢板厚度不得小于1。

2mm,配电箱箱体钢板厚度不得小于1。

5mm,箱门均应设加强筋，箱体表面应做防腐处理。

固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1。

6m.移动式配电箱、开关箱应装设在坚固、稳定的支架上。

其中心点与地面的垂直距离宜为0.8~1。

6m。

２．４配电箱、开关箱内的电器（含插座)应先紧固在金属电器安装板上，不得歪斜和松动,然后方可整体紧固在配电箱、开关箱箱体内。

总配电箱（配电柜）也可采用电气梁安装方式.金属电器安装板与金属箱体应做电气连接。

２．５配电箱、开关箱内的连接，必须采用铜芯绝缘导线。

导线的颜色应为：相线L1(A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。

导线排列应整齐，导线分支接头不得采用螺栓压接,应采用焊接并做绝缘包扎，不得有外露带电部分。

施工现场临时用电配电箱、电缆、照明规范规定为贯彻国家安全生产的法律法规，执行施工现场临时用电安全技术规范JGJ46-2005标准，落实公司安全生产管理制度，保障项目施工现场用电安全，防止触电和电气火灾事故发生，制定施工现场临时用电规定。

(凡地方有要求的，可以执行地方要求）■施工现场用电要求◎采用三级配电系统；◎采用TN-S接地保护系统；◎采用二级漏电保护系统；◎实行一机一闸一箱一漏制。

1、配电箱和开关箱的配置使用规范■ 配电箱◎ 一级总箱配置计量表、电流电压表、电源总隔离开关分路隔离开关、漏电开关，接地接零排。

◎ 二级配电箱具备电源总隔离开关，分路隔离开关，断路器插座应按规定的位置紧固在绝缘板上，不得歪斜和松动。

◎ 三级末端开关移动箱必须设置隔离开关，漏电保护器（动作电流30mA或15m动作时间0.1S）N排，PE排进出线卡，电器元件必须固定在绝缘板上。

开关箱配置使用规范◎配电系统应设置总配电箱和分配电箱实行分段分层面配电。

分配电箱距离不大于30m。

开关箱用于控制固定式设备水平距离不大于3m。

◎动力配电箱与照明电箱宜分别设置。

若合置在同一个配电箱内，动力和照明线应分路设置。

▲ 三级动力箱◎开关应由三级电箱配电。

配电箱的总回路和分路必须装有明显断开点。

◎配电箱、开关箱应设在干燥、通风及常温场所，否则应作相应防护处理。

电箱设在位置周围应有足够二人同时工作的空间和通道，不准堆放任何妨碍操作、维修的物品。

▲ 电箱内线路安装◎配电箱、开关箱内的电源开关、电器安装应牢固，不得歪斜松动。

连接导线采用绝缘导线，排列整齐不得有外露带电部位。

安装板上必须分别配置专用保护接零的端子板，每个接线桩≯2根线。

电箱开关箱内的工作零线应通过接线端子板连接，配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零，保护零线通过接线端子板连接。

箱中导线进出线口应在箱体下底面，进出线应加护套，分路成束，并做成防水弯。

施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；6、漏电保护器的设置；8、用电设备的检查及使用；9、临时照明?；14、触电急救；15、临时用电资料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调—20A——DZ47-63 20A 两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A 两相漏电开关（因为没有40A 的开关，只有32A 的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。

三级配电箱是电器设备自身的控制柜。

三级配电箱即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
